MODE D'EMPLOI LS701P YORKVILLE

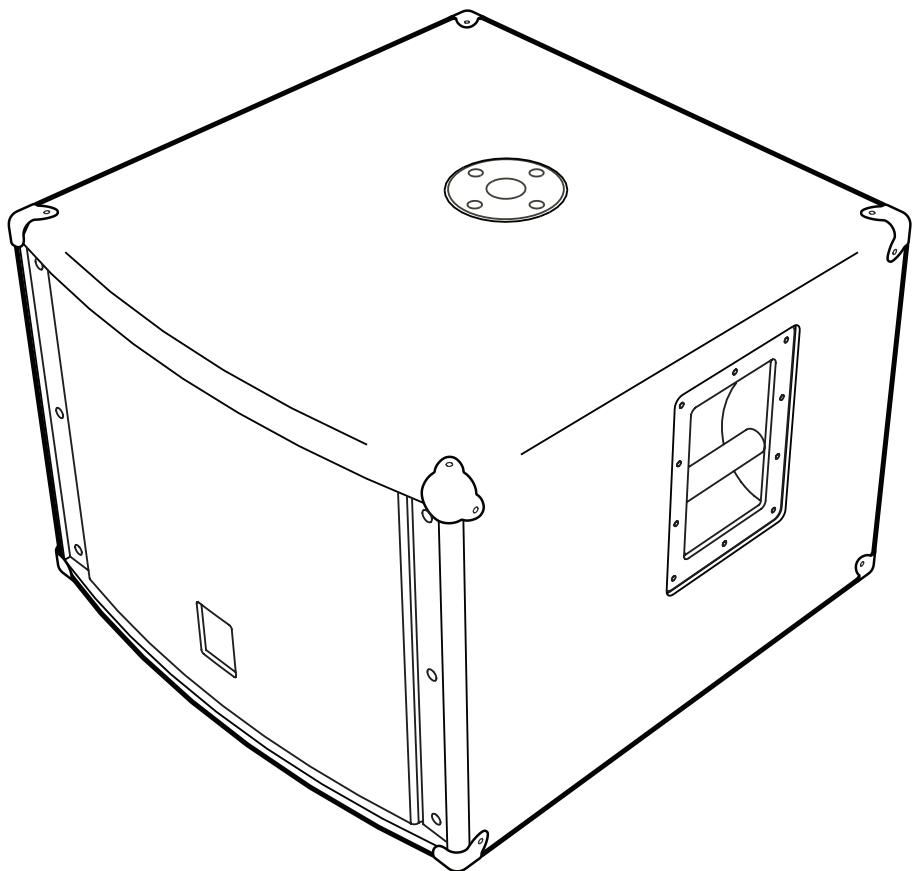

MANUEL de l'utilisateur
MODELE TYPE: ES700P
LS701P
Ce symbole d'éclair avec tête de flèche dans un triangle équilatéral est prévu pour alerter l'utilisateur de la présence d'un « voltage dangereux » non-isolated à proximité de l'enceinte du produit qui pourrait être d'ampleur suffisante pour présenter un risque d'électrolyte.
RISK OF ELECTRIC SHOCK DO NOT OPEN ISQUE DE CHOC ELECTRIQUE NE PAS OUVIR
Le point d'exclamation à l'intérieur d'un triangle équilatéral est prévu pour alerter l'utilisateur de la présence d'instructions importantes dans la littérature accompagnant l'appareil en ce qui concerne l'opération et la maintenance de cet appareil.
Instructions relatives au risque de feu, choc électrique, ou blessures aux personnes
Avis: AFIN de reduire les RISQUE de CHOC electrique, n'enlevez PAS le couvert (ou le panneau arriere) NE contient AUCUNE piece
REPARABLE PAR L'UTILISATEUR.
CONSULTEZ UN TECHNICIEN QUALIFIE POUR L'ENTRETIENT
Veuillez Lire le Manuel: Il contient des informations qui devraient être comprises avant l'opération de votre appareil. Conservez. Gardez S. V. P. ces instructions pour consultations ultérieures et observez tous les avertissements.
Nettoyez seulement avec le tissu sec.
Emballage: Conservez la boite au cas où l'appareil avait être retourné pour réparation.
Avertissement: Pour réduire le risque de feu ou de décharge électrique, n'exposez pas cet appareil à la pluie ou à l'humidité. N'utilisez pas cet appareil près de l'eau!
Attention: Lors de l'utilisation de produits électriques, assurez-vous d'adhérer à des précautions de base incluant celle qui seront:
Alimentation
L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifique dans le manuel ou tel qu'indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois lames. Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit désengagé. Un appareil construit selon les normes de CLASS I devrait être raccordé à une prise murale d'alimentation avec connexion intacte de mise à la masse. Lorsqu'une prise de branchement ou un coupler d'appareils est utilisé comme dispositif de débranchement, ce dispositif de débranchement devra demeurer pleinement fonctionnel avec raccordement à la masse.
Risque
Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommandés par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiliser les accessoires recommandés par le fabricant. Utilisez seulement les attachements/accessoires indiqués par le fabricant.
Note: L'utilisation prolongée des écouteurs à un volume élevé peut avoir des conséquences néfastes sur la santé de vos oreilles.
Il convient de ne pas placer sur l'appareil des sources de flammes nues, telles que des bougies allumées.
L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.
Assurez-vous que l'appareil est fourni de la propre ventilation. Ne procedez pas à l'installation près de sources de chaleur telles que radiateurs, registres de chaleur, fours ou autres appareils (incluant les amplificateurs) qui produisent de la chaleur.
Les dispositifs marqués d'un symbole "éclair" sont des parties dangereuses au toucher et les câblages extérieurs connectés à ces dispositifs de connection extérieure doivent être effectués par un opérateur formé ou en utilisant des cordons déjà préparés.
Cordon d'alimentation
Ne pas enlever le dispositif de sécurité sur la prise polarisée ou la prise avec tige de mise à la masse du cordon d'alimentation. Une prise polarisée dispose de deux lames dont une plus large que l'autre. Une prise avec tige de mise à la masse dispose de deux lames en plus d'une troisième tige qui connecte à la masse. La lame plus large ou la tige de mise à la masse est prévue pour votre sécurité. La prise murale est désuète si elle n'est pas conçue pour accepter ce type de prise avec dispositif de sécurité. Dans ce cas, contactez un electricien pour faire remplacer la prise murale. Évitez d'endommager le cordon d'alimentation. Protegez le cordon d'alimentation. Assurez-vous qu'on ne marche pas dessus et qu'on ne le pince pas en particulier aux prises. N'UTILISEZ PAS L'APPAREIL si le cordon d'alimentation est endommagé. Pour débrancher complètement cet appareil de l'alimentation CA principale, déconnectez le cordon d'alimentation de la prise d'alimentation murale. Le cordon d'alimentation du bloc d'alimentation de l'appareil doit demeurer pleinement fonctionnel.
Débranche cet appareil durant les orages ou si inutilisé pendant de longues périodes.
Service
Consultez un technicien qualifié pour l'entretien de votre appareil. L'entretien est nécessaire quand l'appareil a été endommagé de quelque façon que ce soit. Par exemple si le cordon d'alimentation ou la prise du cordon sont endommagés, si il y a eu du liquide qui a été renversé à l'intérieur ou des objets sont tombés dans l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, si il ne fonctionne pas normalement, ou a été échappé.
Félicitations pour votre achat de la LS701P. Le LS701P est un amplificateur de puissance avec subwoofer intégré de qualité supérieure. Il a été conçu pour permettre l'addition facile d'un subwoofer amplifié à n'importe quel système de sonorisation et étendre la gamme des fréquences graves d'un système de son typique avec le moins de complication possible.
Note: Le LS701P est principalement prévu pour fonctionner avec des signaux de niveau ligne, mais travaillera également avec des signaux de niveau de haut-parleur.

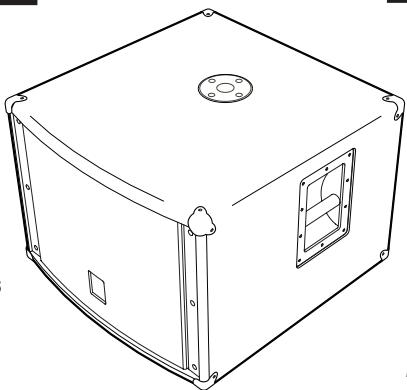

Configuration
Le LS701P peut être employé dans une grande variété de configurations. Le système de base consiste en une LS701P pour chaque haut-parleur pleine bande (vous pouvez aussi raccorder de multiples LS701P à une enceinte pleine bande). Vous pouvez utiliser une LS701P avec un système stéreo si les entrées A et B sont employées.
Note: Des signaux gauches et droits peuvent être directement reliés à un LS701P tout en maintenant leur séparation stéreo. Branchez les deux signaux audio (gauches et droits) aux prises d'entrée A et B. Le LS701P combine correctement les signaux de niveau ligne mais vous permet également de relier les haut-parleurs pleine bande de gauches et droits en les reliant directement aux prises "thru."
Note: Quand vous acheminez une source de signal mono au LS701P, vous pouvez employer l'entrée A ou l'entrée B.
1. Sélecteur de niveau d'entrée
Le commutateur de sélection d'entrée vous permet de choisir pour l'entrée entre un signal de niveau ligne et un signal de niveau haut-parleur. La position niveau ligne sert quand le LS701P est alimenté par un signal provenant directement d'un processeur, d'un filtre électronique ou d'un mixeur n'étant pas munis d'un amplificateur intégré. Lors de l'opération avec des signaux de niveau ligne, l'utilisation de câbles symétriques (Pointe-bague-manchon) et/ou de câbles de type XLR réduira la sensibilité de l'appareil aux bruits et bourdonnements. Ce commutateur devrait être placé en position haut-parleur quand le LS701P est alimenté par la sortie d'un amplificateur de puissance ou d'un mixeur avec amplificateur intégré.
AVERTISSEMENT: Ne branchez pas deux sources de niveau de haut-parleur à une seule LS701P.
2. LS701P contrôle de niveau
Cette commande de niveau ajuste la quantité de basse supplémentaire ajoutée au système de sonorisation par le LS701P. Cette commande de niveau ajuste la sensibilité relative des haut-
parleurs pleine bande et de la réponse en fréquence désirée du système. Cette commande devrait être réglée durant l'écoute du système lors de son fonctionnement à un niveau moyen et ne pas être changée par la suite.
Note: Il n'est pas recommandé de régler cette commande durant l'utilisation à des niveaux élevés puisque le limiteur détermine le niveau de sortie.
Note: Un réglage à 0 dB de la commande de niveau de LS701P représente un bon point de départ durant le stationnement d'un système de sonorisation. À partir de ce point, des ajustements peuvent être faits ou bêtenir la meilleure sonorité. La marque S3 représente le réglage qui offre la puissance quand entrée de niveau ligne se avec un signal d'entrée de dBV +4.

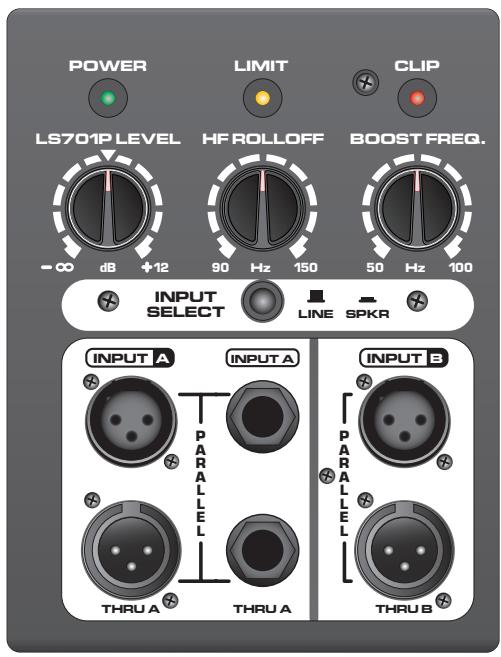

3. Commande de fréquence de "boost
La commande de fréquence de "boost" permet à l'utilisateur de changer le caractère de la sonorité du subwoofer. Cette commande aura moins d'effet durant l'opération en mode limiting.
4. Commande de fréquence pour la courbe de bande passante/fréquences aigües
La commande de Fréquence pour la courbe de bande passante des fréquences aiguës change la fréquence à laquelle la LS701P commence à éliminer les fréquences, couvrant en partie la fonction d'un filtre séparateur. Cette fonction se jumelle de plus à la bande passante naturellement inhérente aux enceintes pleine bande ( quand le LS701P n'est pas employé en tant que processeur séparé). Par exemple, un processeur élite de Yorkville peut être employé pour fournir la bande passante / fréquences graves du haut-parleur pleine bande. Dans le meilleur des cas le LS701P serait alors raccordé devant ce processeur. Dans ce cas-ci la pente de diminution de la LS701P devrait être jumelé avec le point de croissement du filtre séparateur séparaté. Un processeur séparaté peut être utilisé devant le LS701P. Dans le cas échéant la courbe de bande passante / fréquences aiguës de la LS701P devrait être réglé au point maximum. La plupart des haut-parleurs amplifiés de Yorkville incluent un commutateur de courbe de bande passante / fréquences graves qui rend inutil l'utilisation de filtre séparateur séparate.
5. Prises d'entrée
Les entrées ont pour fonction de permettre le raccordement facile de votre LS701P à presque n'importe quel système audio avec un minimum de complications. Il y a deux groupes de prises d'entrées, les entrées A et les entrées B. Chaque ensemble offre un raccordement parallèle pour permettre une connectivité enchaînée. Les prises d'entrées A incluent des jacks 14 pouce, une prise XLR male et une femelle. Les prises d'entrée B comportent une prise male XLR et une prise femelle. Si ces deux ensembles de prises sont employés simultanément, le signal est combiné en un signal mono dans la LS701P pour produire du signal qui entraîne le subwoofer.
Note: Pour l'opération avec signal de niveau haut-parleur, raccordez la LS701P comme tout autre haut-parleur ordinaire avec les haut-parleurs pleine bande. Placez le commutateur de niveau d'entrée à la position haut-parleur si le signal provient directement d'un amplificateur de puissance, mixeur amplifié, ou autre source de signal amplifié. Si le LS701P reçoit le signal d'un mélangeur non-amplifié, un processeur de signal de niveau ligne (comme un égaliseur) ou une source différente de niveau ligne, placez le commutateur d'entrée à la position ligne.
La LS701P peut être branchée avant ou après le haut-parleur pleine bande. La LS701P ne change pas le signal (qui passe à travers) aux haut-parleurs connectés en série et ne tirera aucune puissance de l'amplificateur/processeur qui les entraîne. Notez aussi qu'un filtre séparateur externe n'est pas nécessaire quand vous utilisez la LS701P.
Note: En plus d'accommoder les haut-parleurs pleine bande, les prises "Thru" permettent le raccordement de plusieurs LS701P en parallèle. Il n'y a aucune limite pratique au nombre de LS701P qui peuvent être raccordées ensemble (même plus que 30).
6. Protection
Le LS701P comporte des circuits pour empêcher l'immersion et la surcharge de courant. À des niveaux élevés, le limiteur limitera la quantité de gain de la LS701P et par conséquent, si l'utilisateur essaie de régler la commande de niveau de subwoofer à un niveau élevé, le réglage résultat sera incorrect. La commande de niveau devrait être ajustée durant l'opération à des niveaux bas (en-dessous de 10 watts).
Note: Si la commande de niveau est ajustée trop haute durant une opération à niveau élevé, le niveau des graves sera excessif lors de l'opération à un niveau bas, causant probablement un feedback de basse fréquence.
7. NX - sorties link (série d'enceinte à haut-parleur pleine bande NX)
Plusieurs des haut-parleurs pleine bande amplifiés de la série NX sont équipés d'une sortie "Link." La LS701P peut être entraînée par cette sortie. Ceci permet au mélangeur interne d'être employé tout en entraînant le subwoofer amplifié LS701P.
A des niveaux élevés, lorsque le limiteur est activé, augmenter le réglage du contrôle de niveau n'augmentera pas le niveau de signal de sortie. N'augmentez pas le réglage du niveau lors d'opérations à niveaux élevés.
Notez Bien: L'adapteur de support LS701P peut être utilisé avec l'assesseur Yorkville SW-Teletube pour supporter les enceintes haut-parleur pleine band. Le tube de support peut être ajusté à sa pleine extension 5'4" avec sécurité quand le LS701P est incliné à moins de par rapport à l'horizontale.
ATTENTION: Les enceintes plus larges ou lourdes ne doivent pas être utilisées.
DESIGNED & MANUFACTURED BY YORKVILLE SOUND
MODEL TYPE: ES700P

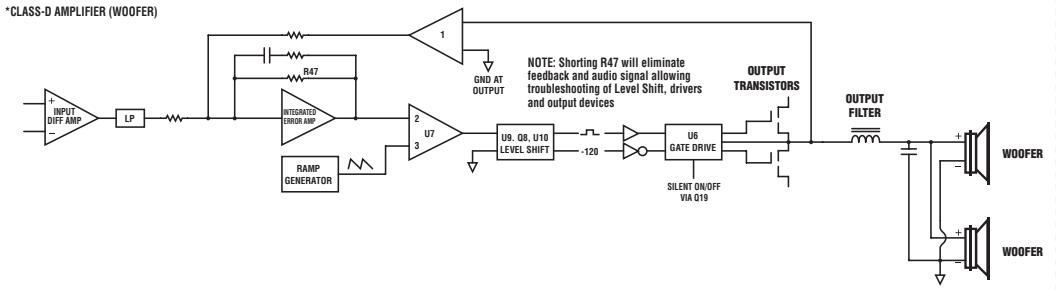

BLOCK-DIAG-LS701P-00-1v0. ai
Type de système Subwoofer Amplifié
Actif ou Passif Actif
Puissance Nominale (Watts) 700
Niveau de Pression Sonore Max (dB) 131
Réponse en Fréquence (Hz +/- 3db) 45-150
Fréquence de Filtre Séparateur (Hz) : 90-150 (Ajustable)
Configuration des HP 2x 10 pouces
Drivers pour graves 2 x 10 pouces, boîtier en métal coulé
Protection Fréquence Graves Limitée Électroniquement (thermique, excursion, écrêtage)
Puissance Totale (Watts) 700
Amplificateur de puissance pour graves (Watts) 700
Refroidissement : Convection Passive
Cordon d'alimentation Oui
Commutateur de mise en marche Oui
Consommation de puissance (typ/max) 120V (2.4A)
Entrées: G & D Mâle/Femelle Link XLR
Entrées - 1/4" Jacks: 1 entrée, 1 Sortie Link (niveau ligne ou HP)
Entrées-XLR: G & D Male/Femelle Link XLR
Contrôles de Niveau Volume Principale
Contrôles d'égalisation Coupure Variable de Fréquences Aiguës 90-150 Hz
Limiteur: RMS / Pointe / Courant
DEL Indicateurs Alimentation / Limiteur / Clip
Autre Contrôles / Caractéristiques Sortie Commutable niveau Ligne ou HP
fréquence de rehaussement variable de 45-90 Hz
Coins En métal noirs
Pieds Plastique
Poignées 2 montées sur les côtés
Adaptateur pour Pôle (1 3/8-pouce/3.5cm) : Dessus
Matériaux Merisier Rousse 15mm (5/8 pouce) 11-plis
Grille: Métal Perforé de gros calibre
Recouvrement/Finition Tapis Noir
Dimensions (PLH x L arrête, pouces) 24.5 x 24 x 17.5
Dimensions (PLH x L arrête, cm) 62.1 x 61 x 44.5
Poids (livres/kg) 94.5 / 42.9
La garantie illimitée de deux et dix ans de ce produit est transférable. Il n'est pas nécessaire de faire enregistrer votre nom auprès de Yorkville Sound ou de votre détaillant. Si, pour une raison quelconque, ce produit devient défectueux durant les deux années qui suivent la date d'achat initial (dix ans pour l'ébénisterie), retournez-le simplement à votre détaillant Yorkville avec la preuve d'achat original et il sera réparé gratuitement. Ceci inclus tous les produits Yorkville à l'exception de la série de moniteurs de studio YSM, la mini série Coliseum et de la série TX.
Les frais de port et de manutention ainsi que les dommages indirects ou dommages causés par désastres naturels, extrême humidité ou mauvaise installation ne sont pas couverts par cette garantie. Cette garantie ne couvre pas les produits consommables tels que lampe d'amplificateur ou ampoules "PAR". Voir votre détaillant Yorkville pour plus de détails. Cette garantie n'est valide qu'au Canada et aux États-Unis d'Amérique.
WEB: www.yorkville.com
