FOIRE AUX QUESTIONS - SMART WODTKE

Pourquoi dois-je monter tous les éléments d'habillage avant d'utiliser le poêle ?

L'exploitation du poêle est uniquement permise si tous les éléments d'habillage sont montés correctement. Sinon, l'appareil n'est plus homologué et le fabricant décline toute responsabilité, car les pièces sous tension ou très chaudes sont accessibles, présentant un risque de mort, d'incendie et de court-circuit.

Comment monter la jupe d'habillage inférieure ?

Assemblez la jupe d'habillage avec les attaches prévues sur le corps de base, puis faites-la pivoter vers le haut et fixez-la avec les deux vis fournies (ST 4,8x16 mm).

Comment éviter d'endommager les câbles lors du montage des habillages latéraux ?

Veillez à ne pas coincer ni endommager un câble en fixant les vis. Laissez suffisamment d'espace par rapport aux éléments chauds pour éviter les courts-circuits.

Pourquoi y a-t-il un jeu entre le panneau de commande et l'habillage latéral ?

Ce jeu est nécessaire pour permettre la dilatation thermique. Il ne s'agit donc pas d'un défaut.

Que faire si l'habillage latéral n'est pas parfaitement aligné avec le panneau de commande ?

Vous pouvez desserrer les vis au niveau des trous oblongs situés à l'intérieur du panneau de commande et le déplacer en conséquence.

Pourquoi certaines pièces en fonte et tôle ne sont-elles pas peintes ?

Pour protéger l'environnement, seules les faces visibles sont revêtues. Les fines couches de rouille sur les surfaces non peintes n'altèrent pas la longévité ni la qualité.

Est-ce que les fines couches de rouille sur les surfaces non peintes sont un défaut ?

Non, elles n'altèrent nullement la longévité et la qualité du produit. L'absence de peinture sur ces pièces contribue à la protection de l'environnement.

Comment remonter l'habillage de l'ouverture de révision après montage ?

Remontez l'habillage dans le sens inverse du démontage : ouvrez la porte du foyer, desserrez les deux vis de fixation, faites pivoter l'habillage vers le bas, enlevez-le, puis refixez-le avec les deux vis après nettoyage.

Que faire si je perds des vis lors du montage ?

Les vis fournies sont spécifiques : vis à tôle ST 4,8x16 mm (jupe), ST 4,8x13 mm (côtés) et ST 4,2x9,5 mm (couvercle). Contactez votre revendeur WODTKE pour obtenir des vis de rechange.

Comment nettoyer les surfaces peintes du poêle ?

Utilisez un chiffon doux et sec. Évitez les produits abrasifs. Les peintures hydrosolubles sont écologiques mais sensibles aux rayures.

MODE D'EMPLOI SMART WODTKE

Montage des éléments d'habillage

Veuillez lire ces instructions attentivement avant de procéder au montage des éléments d'habillage.

Attention : l'exploitation du poèle est uniquement permise si tous les éléments d'habillage ont été montés correctement. Le cas échéant, l'appareil ne serait plus homologué et le fabricant décline toute responsabilité et exclut tout recours à la garantie, les pièces sous tension ou très chaudes étant facilement accessibles et représentant de ce fait un risque (danger de mort, risque d'incendie et de court-circuit).

Votre Wortke GmbH

Contenu de la livraison :

Le corps de base du Smart (voir Fig. 1) et les éléments d'habillage (voir Fig. 2) sont fournis séparément. Veuillez vérifier si les éléments d'habillage représentent des signes de dommages dus au transport (rayures etc.) et vous assurer qu'il ne manque aucun élément. Aucune réclamation ultérieure n'était prise en compte. Vous devez assembler les éléments ci-après entre eux :

élément 1 : corps de base du poêle (Fig. 1) élément 2: jupe d'habillage inférieure avec 2 vis à tôle : ST 4,8 x 16 mm, vernies (Fig. 2) élément 3 + 4 : habillage latéral à gauche et à droite avec une vis à tôle chacun: ST 4,8 x 13 mm, galvanisées (Fig. 2) élément 5: couvercle du réservoir avec charnière et 4 vis à tôle ST 4,2 x 9,5 mm, vernies (Fig. 2)

ATTENTION: Évitez d'endommager les éléments d'habillage et posez toujours les éléments vernis sur une surface souple, qui ne risque pas de les rayer.

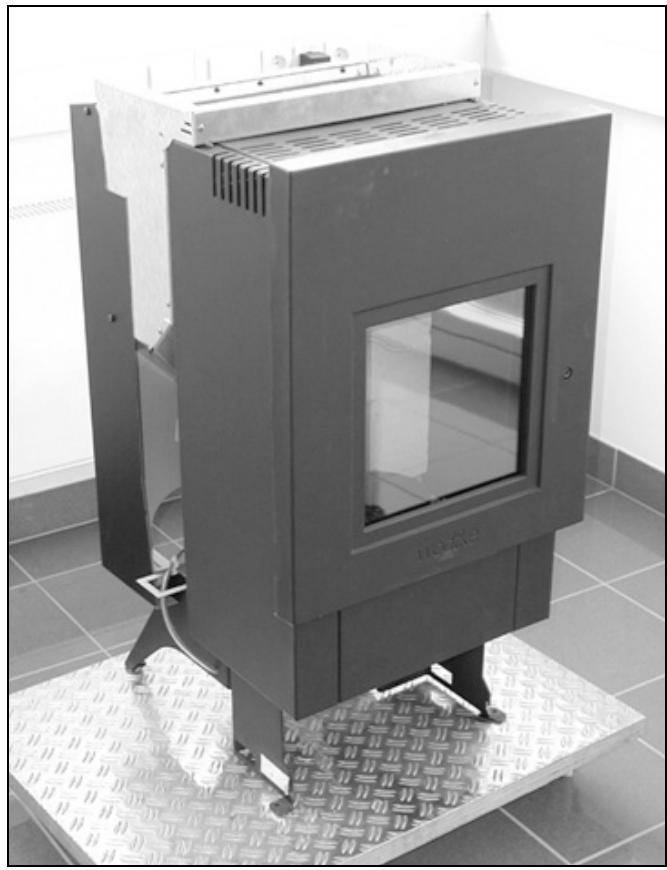

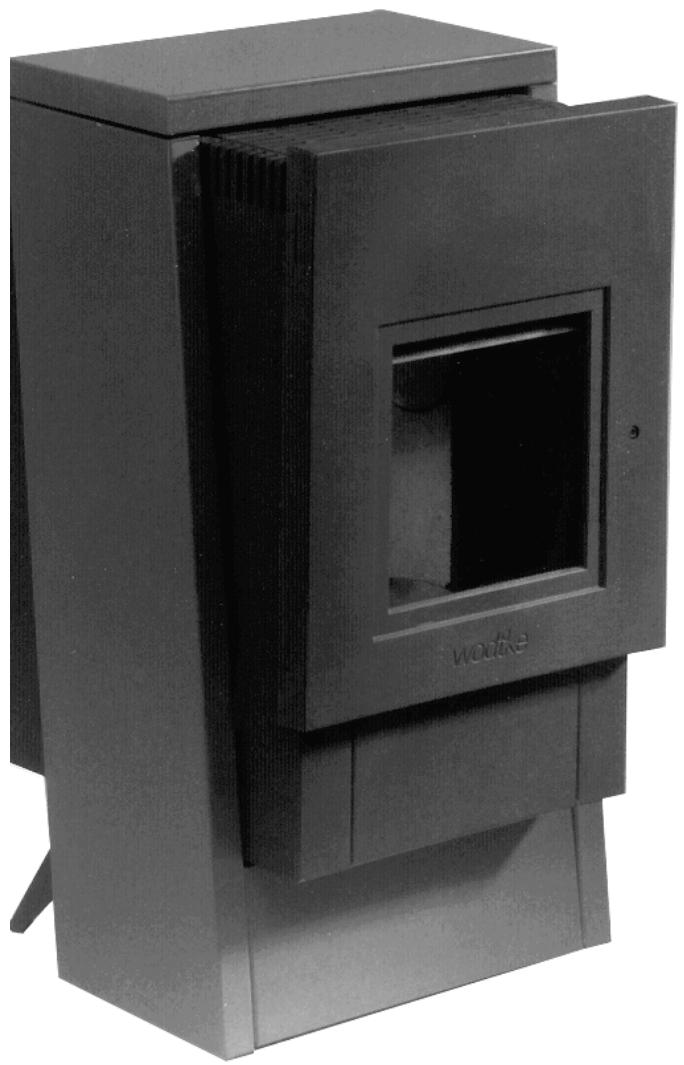

Fig. 1: Corps de base du Smart (élément 1)

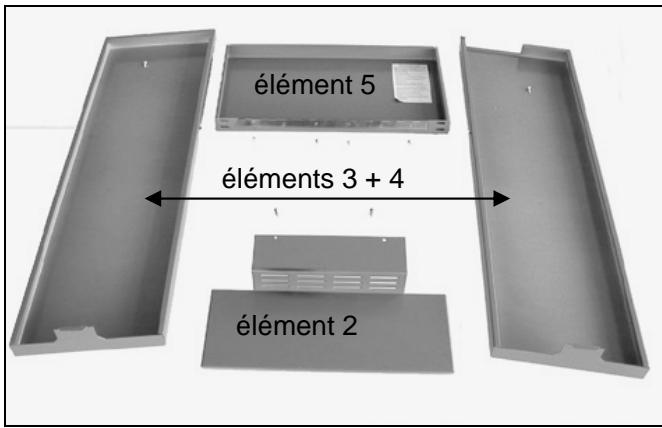

Fig. 2: Éléments d'habillage fournis

1. Retrait de l'habillage de l'ouverture destinée à la révision :

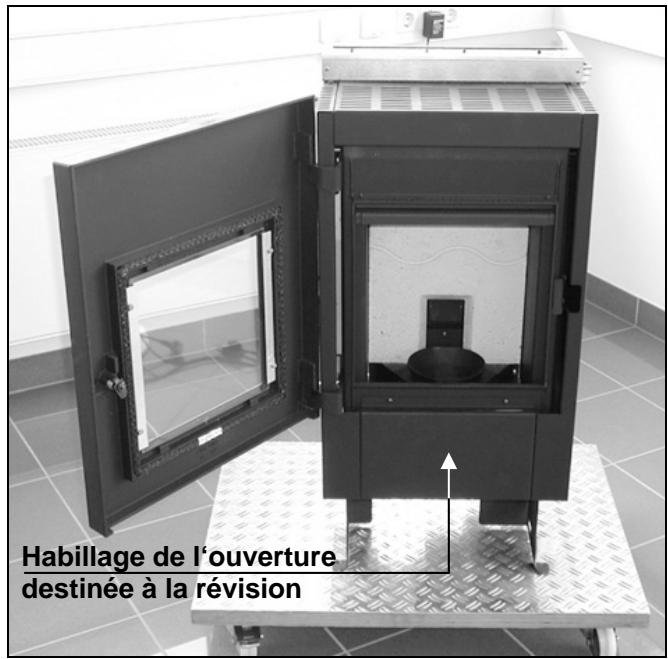

Fig. 3: Ouvrez la porte du foyer

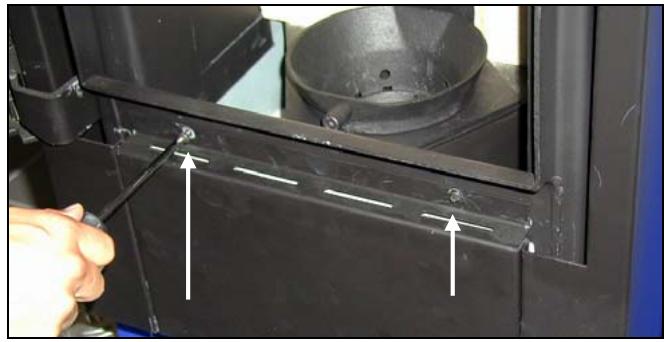

Fig. 4: Desserrez les deux vis de fixation

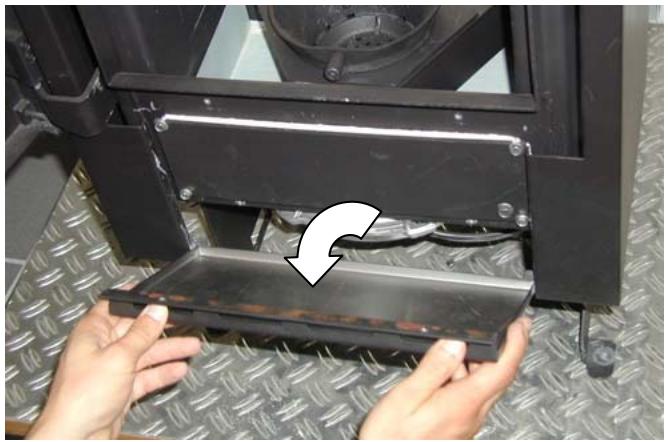

Fig. 5: Faites pivoter l'habillage vers le bas et enlevez-le

2. Montage de la jupe d'habillage inférieure (élément 2):

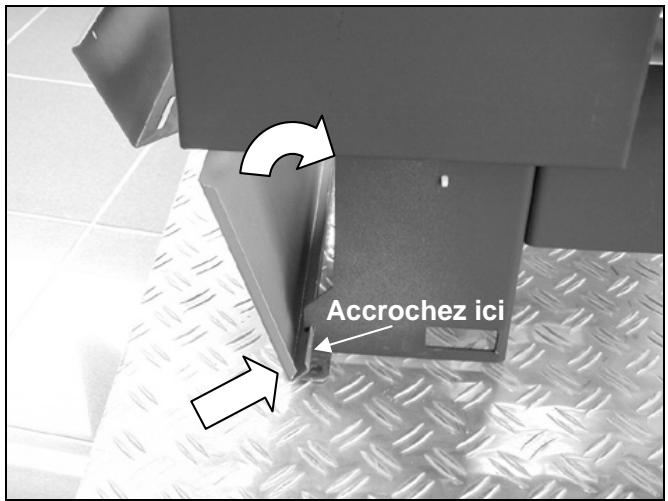

Fig. 6: Assemblez la jupe d'habillage avec les attaches placées sur le corps de base et prévues à cet effet.

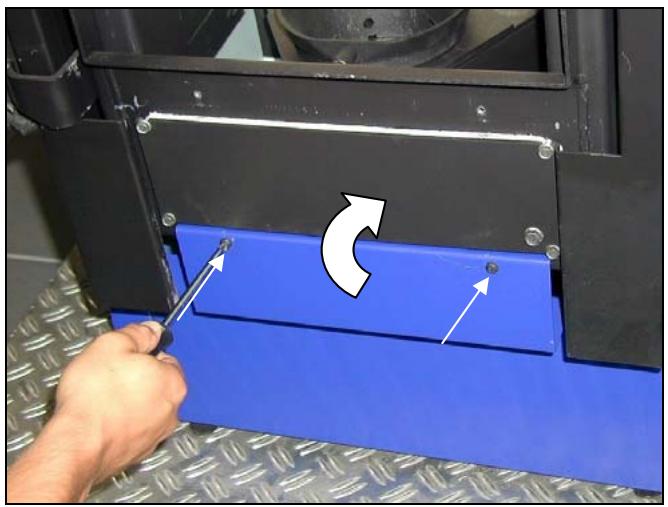

Fig. 7: Faites pivoter la jupe d'habillage vers le haut et fixez-la au corps de base avec les deux vis.

3. Montage de l'habillage de l'ouverture de révision :

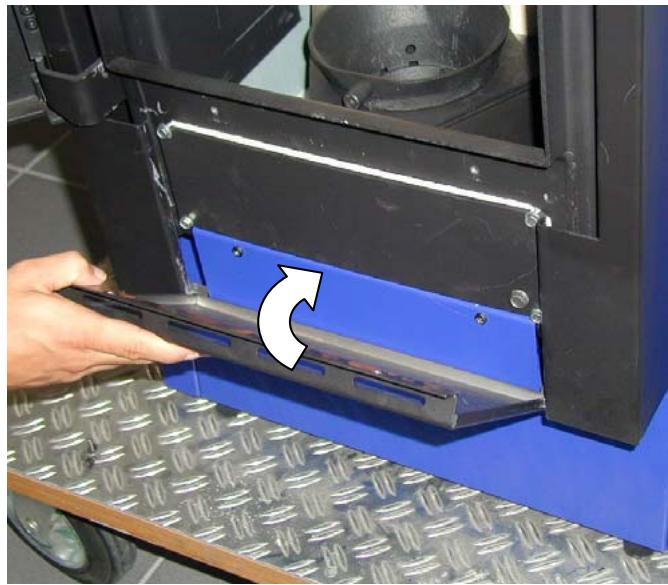

Fig. 8: Remontez l'habillage de l'ouverture de révision dans le sens inverse du démontage, en vous reportant à la description donnée aux figures de 3 à 5, fixez-le à l'aide des deux vis.

4. Montage des habillages latéraux (éléments 3 et 4)

ATTENTION: Veillez, lors du montage des habillages latéraux, à ne pas coincer ni endommager un cable en fixant les vis et à laisser suffisamment d'espace par rapport aux éléments chauds! Risque de courts-circuits!

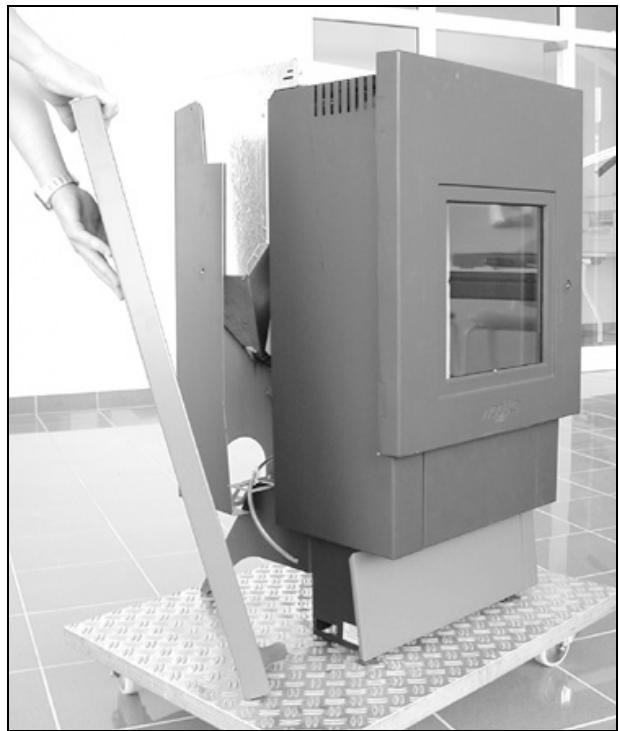

Fig. 9: Assemblez l'habillage latéral

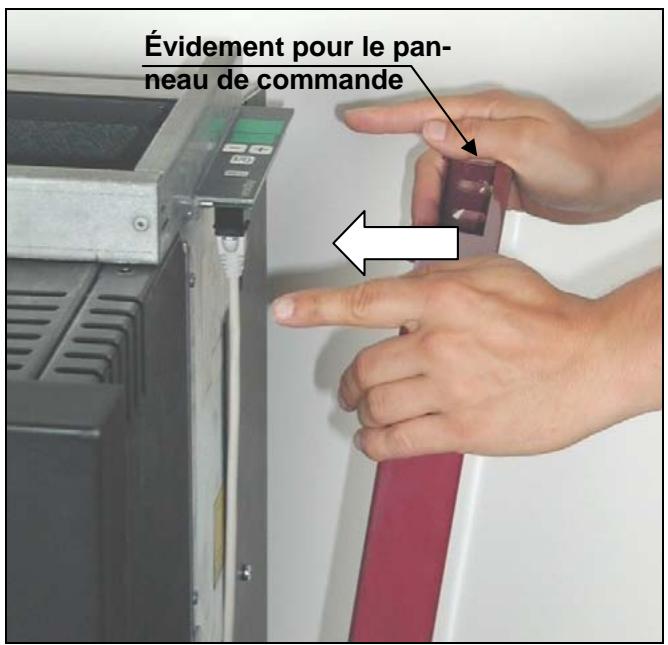

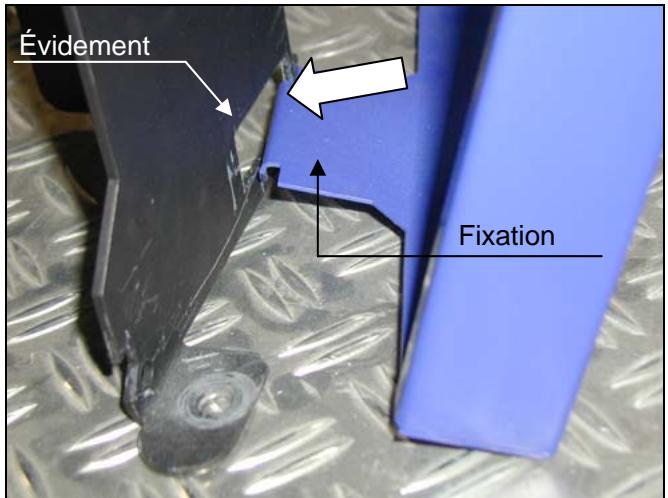

Fig. 10: Assemblez l'habillage latéral à l'aide de la fixation inférieure, située dans l'évidement du corps de base prévu à cet effet.

Fig. 11: Assemblez l'habillage latéral en commençant par le bas et adossez-le à la paroi du réservoir.

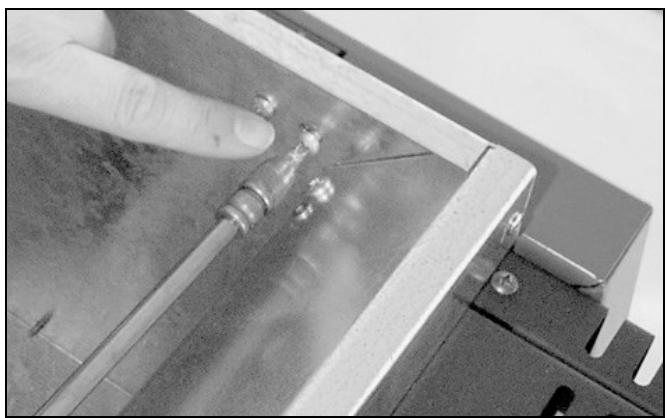

Fig. 12: Vissez chacun des deux habillages latéraux sur la face intérieure du réservoir, en haut à l'aide d'une vis.

5. Montage du couvercle du réservoir (élément 5):

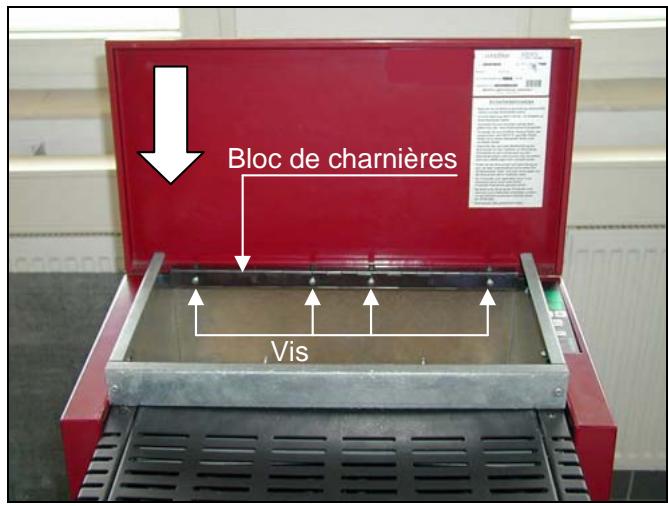

Fig. 13: Assemblez le couvercle du réservoir avec le bloc de charnières placé sur la face intérieure arrêté du réservoir à l'aide des 4 vis.

Indication :

Les pièces en fonte et en tôle sont, en principe, toutes revêtues, en usine, par poudre ou vernies sur les faces visibles. Cette consommation minimale de peintures et de vernis a notamment un faible impact environnemental ; en effet, nous accordons beaucoup d'importance à une combustion écologique, respectueuse de l'environnement, ainsi qu'à un processus de fabrication aussi peu polluant que possible. Toutes les peintures utilisées par wodtké sont en outre composées de types de vernis écologiques et hydrosolubles. Les fines couches de rouille apparaisant sur les surfaces invisibles des pièces en tôle et en fonte n'altèrent nullement la longévité et la qualité de nos produits et ne constituent pas un défaut. L'absence de peinture sur ces pièces contribue à protéger notre environnement. Nous espérons avoir également contribué à votre prise de conscience.

Notre astuce professionnelle : Si l'habillage latéral et le panneau de commande ne sont pas parfaitement alignés, vous pouvez desserrer les vis au niveau des trous oblongs situés à l'intérieur du panneau de commande et déplacez le panneau de commande en conséquence. Un petit écart / jeu entre le panneau de commande et l'habillage latéral est nécessaire pour permettre la dilatation thermique et il ne s'agit donc pas d'un défaut.
