MODE D'EMPLOI DAILY.NRG WODTKE

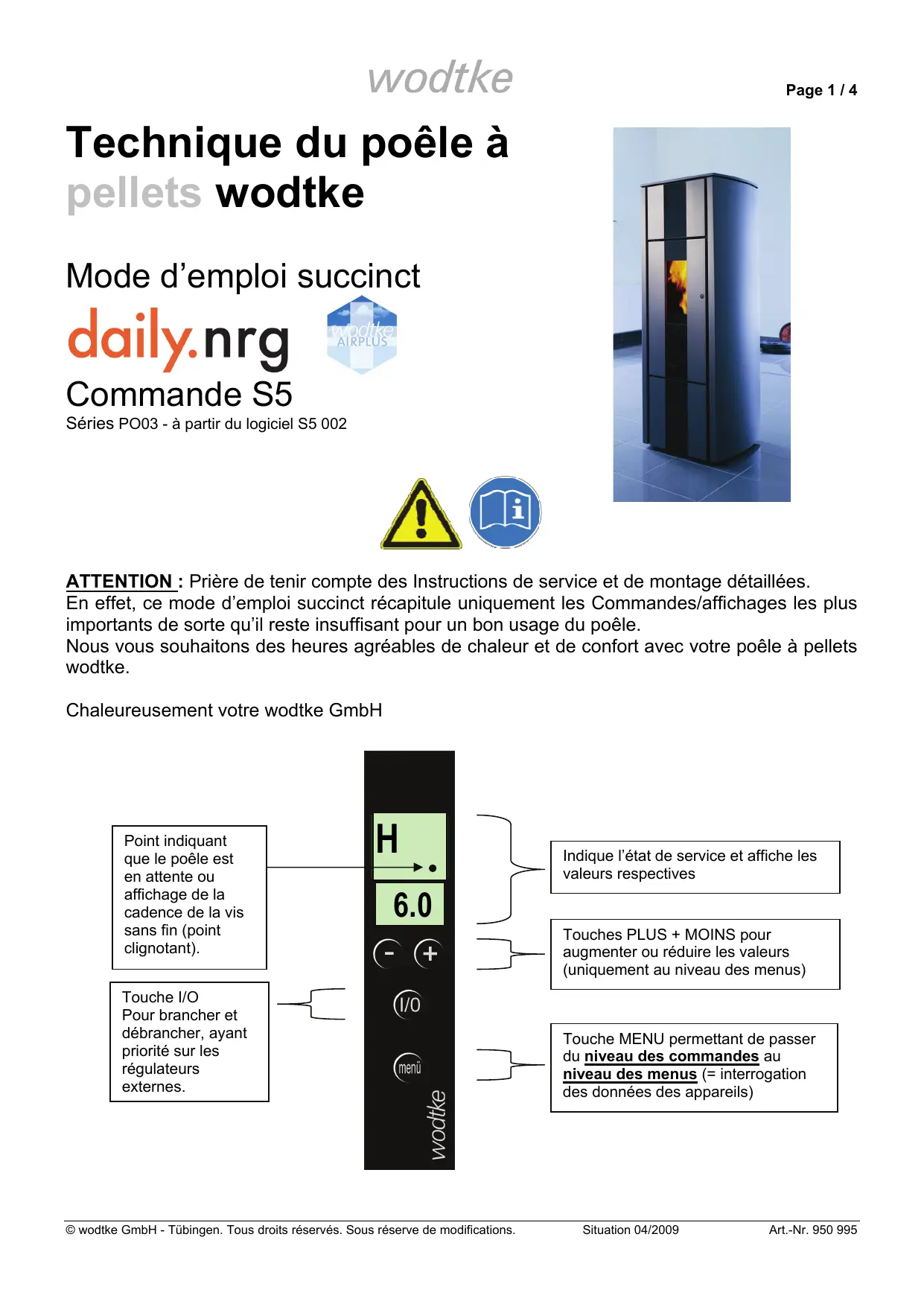

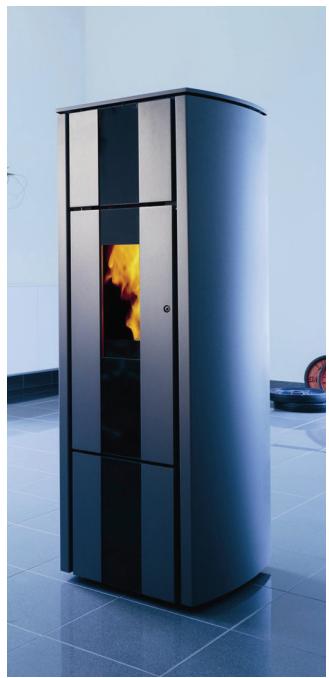

Technique du poèle à pellets wodtke

Mode d'emploi succinct

daily.nrg

Commande S5

Sériés PO03 - à partir du logiciel S5 002

ATTENTION: Priere de tener compte des Instructions de service et de montage détaillées.

En effet, ce mode d'emploi succinct récapitule uniquement les Commandes/affichages les plus importants de sorte qu'il reste insuffisant pour un bon usage du poèle.

Nous vous souhaitons des heures agreables de chaleur et de comport avec votre poèle à pellets wodtke.

Chaleurusement votre wodtke GmbH

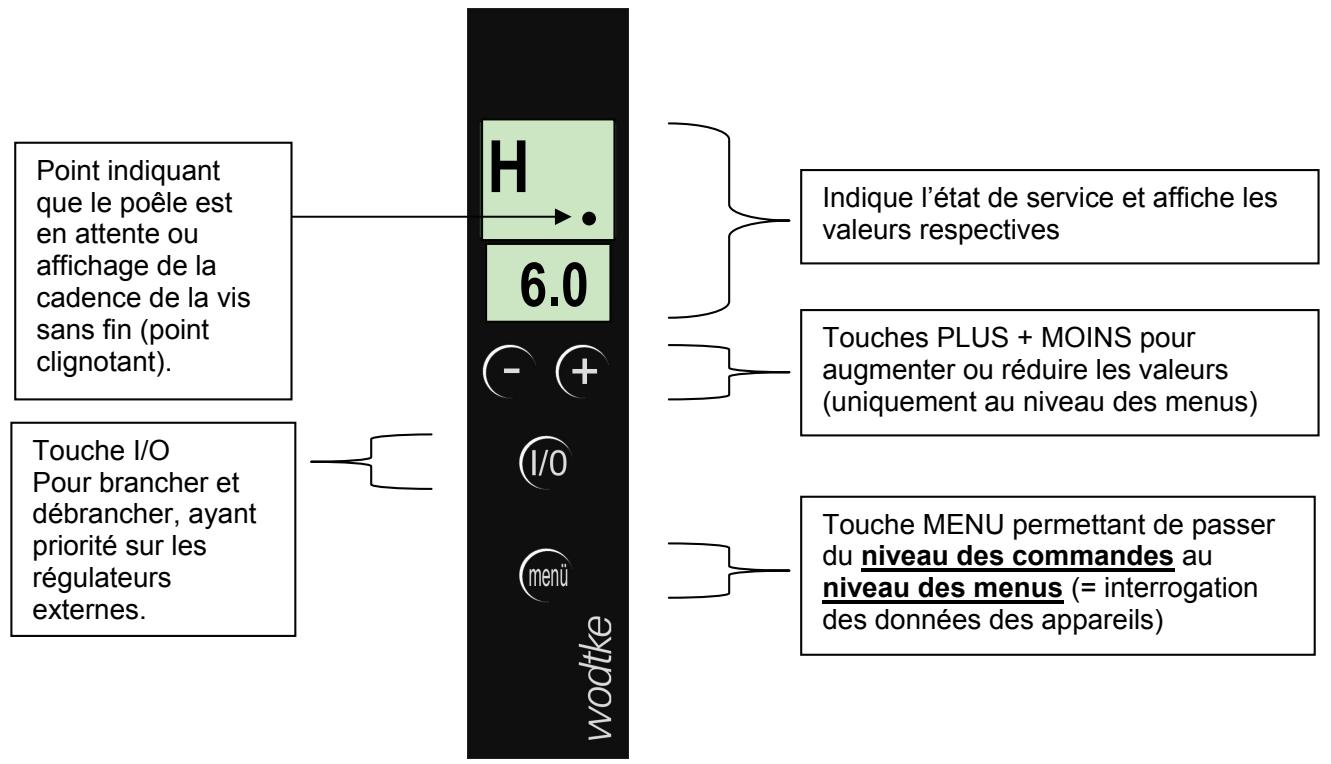

Commandes et affichages

Affichage	Signification
●	Point indiquant que le poèle est en attente. Le poèle a été débranché manuellement à l'aide de la touche I/O. Pour brancher le poèle, il convient d'appuyer sur la touche I/O. En mode d'attente, le poèle ne peut pas être piloté à partir de régulateurs externes.
ON	ON indicate que le poèle vient d'être branché (bref affichage). Le poèle a été démarré et après un bref affichage du programme et une série de tests internes passée ensuite au programme d'allumage.
OFF	OFF indicate que le poèle vient d'être arrêté (bref affichage lors du débranchement du poèle). Le poèle a été débranché et lance la soufflerie d'arrêt G OFF.
P5 400	Affichage du programme et de la version utilisée (Affichage/durée pendant quelques secondes à partir du lancement) P 5 = Programme 2 à 6 kW (uniquement daily.nrg doté d'une commande S5) 400 = Version du programme 400, 401 = version du programme 401 etc.
A -15	PROGRAMME D'ALLUMAGE + affichage des minutes restantes Le poèle commence à amener les pellets, l'élement d'allumage est lancé, l'allumage est surveilé (si l'allumage se fait correctement, le poèle passé au mode de chauffage H). Le programme d'allumage dure 15 minutes. Compte à rebours en minutes.
H ...	Programme de chauffage + affichage en kW de la puissance de chauffage Sélectionnée. Le poèle est en mode de chauffage. H 6.0 = Programme de chauffage 6 kW.
H.M 2.0	Programme de chauffage interne minimum + affichage en kW de la puissance de chauffage. → La chaleur engendrée n'est pas retransmise/requise. Le poèle est piloté depuis le réglage interne à une puissance de 2 kW. Le poèle se remet sur le programme de chauffage H dés que la température est suffisamment redescendue. NB : Il convient de bien faire la distinction entre H.M (interne) et HM (sans point entre le H et le M = externe).
R 120	PROGRAMME DE NETTOYAGE R + affichage des secondes restantes. L'apparil se met automatiquement en mode de nettoyage pendant 120 secondes après chaque heures de service en mode de chauffage H sans interruption. Pour cela, l'amnéee des pellets est réduite et la soufflierie est mise en service afin de réduire la quantité de pellets dans le brûleur et évacuer les cendres volantes du brûleur.
G OFF	Soufflierie d'arrêt (pour arrêter le four. Durée : 15 minutes) Le poèle s'arrêtée. La soufflierie continue de fonctionner pendant 15 minutes pour que les pellets soient complètement brûlés et que les gaz de chauffage soient complètement évacués. Attention : une fois que la soufflierie d'arrêt s'est arrêtée, le poèle se met en attente sauf si G OFF clignote en alternance avec HE OFF ou TW OFF. Sinon le poèle se remet / peut se remettre en marche automatiquement une fois que G OFF s'est arrêté.
WA ...	Affichage relatif à l'entretien (bref affichage) Le poèle a besoin d'être entretenu. Affichage WA 0,1 = Entretien en retard 0,1 t.
● ● ● ●	Affichage « Fonction impossible pour l'instant ». Cet affichage apparait lorsque vous appuyez sur une touche non affectée ou dont la fonction est inaccessible pour l'instant.
HE ...	PROGRAMME DE CHAUFFAGE EXTERNE (possible uniquement en connexion avec un régulateur modulateur externe) Le poèle est réglié à la puissance affichée au travers d'un régulateur modulateur externe. p. ex. HE 5.2 = Programme de chauffage externe 5,2 kW
HM 2.0	PROGRAMME DE CHAUFFAGE MINIMUM (possible uniquement en connexion avec un régulateur externe) Le poèle est réglié à la puissance minimum (2 kW) par l'intémidaire d'un régulateur externe (via entrée MIN/MAX). NB : Il convient de bien faire la distinction entre H.M (interne) et HM (sans point entre le H et le M = externe).
HE OFF	PROGRAMME DE CHAUFFAGE EXTERNE (possible uniquement en connexion avec un régulateur externe) Le poèle est débranché par l'intémidaire d'un régulateur externe (via ENTREE/SORTIE ou BUS)
PL AUF	Le réservoir des pellets est ouvert. Le couvercle du réservoir à pellets est ouvert. Le poèle signale une perturbation (PL Err) si durant le service le couvercle reste ouvert pendant plus de 3 minutes sans interruption (Service = A, H, HM, H.M, HE, G OFF).
FT AUF	La porte du foyer est ouverte. Le poèle signale une perturbation (FT Err) si durant le service la porte du foyer reste ouverte pendant plus de 1 minute sans interruption (Service = A, H, HM, H.M, HE, G OFF). Dans la mesure du possible, le poèle doit être à l'arrêt si vous poulez ouvrir la porte du foyer !

Codes d'erreur

La cause des erreurs de catégorie 1 (F1) est décrite dans le tableau suivant. Une fois que la cause a été éliminée, il convient d'appuyer sur la touche « I/O » pour valider. Le poèle efface automatiquement les erreurs de catégorie 2 (F2) dés que la cause de l'erreur a été éliminée.

Affichage	Catégorie (F1) ou (F2) - Signification / Cause de la perturbation
REEr1	(F1) - Fil de pontage au niveau de l'entrée réserve (RE) est ouvert ou présente une erreur au niveau d'une composante/d'un apparéil externe raccordé.
ST	(F1) - le mécanisme de sécurité (STB) s'est déclenché. La température de l'échangeur thermique est trop élevé.
TR	(F1) - La température des fumées de gaz (TR) est trop faible durant le service.
TREr1	(F1) - Rupture du capteur de température des gaz de fumées (TR).
TP	(F1) - La température du plan incliné (capteur TP) est trop élevé.
TPEr1	(F1) - Rupture du capteur de température du plan incliné des pellets (TP).
TPEr2	(F1) - Court-circuit du capteur de température du plan incliné des pellets (TP).
HBEr1	(F1) - Câble du tableau de commande/tableau de commande défectueux ou communication TC1 Touch-Control (Option) perturbée.
HPEr1	(F1) - Platine principale - Entrées 24 V défectueuses ou mal câblées.
HPEr2	(F1) - Platine principale. Le capteur de température de référence située sur la platine principale est défectueux.
HPEr3	(F1) - Platine principale - erreur d'écriture-lecture au niveau de l'EEPROM (mémoire morte effaçable et programmable électriquement).
LMEr1	(F1) - Rupture du capteur de début d'air (LM).
LMEr2	(F1) - Court-circuit du capteur de début d'air (LM).
TLHI	(F1) - La température est trop élevé au niveau du capteur de début d'air (TL).
TGLrd	(F1) - La température s'élevée trop vite (gradient) au niveau du capteur de début d'air (TL).
L-LO	(F2) - La quantité d'air admissible est insuffisante.
R4Er1	(F1) - Sortie « Réserve 4 » (Relais de sécurité) défectueuse.
BUEr1	(F2) - Erreur BUS (Communication Bus perturbée ou entrée RS 485 défectueuse)
PLErr	(F1) - Le charge pellets (Réserveur) est resté ouvert trop longtemps.
FTErr	(F1) - La porte du foyer est restée ouverte trop longtemps durant le service.

Requête de données

Appuyez 1x sur la touche « Menu » Les touches « + » et « - » vous permettent de naviguer au travers des menus.

Affichage Niveau de menu	Signification	Remarques
S5001, 002...	Version de logiciel actuellément installée	Indique le logiciel de base installé sur la platine (équivalent d'un système d'exploitation dans un ordinateur). Il ne s'agit pas de la version du programme déterminant le rendement du poèle.
ZON / OFF	Z ON = Allumage sous tensionZ OFF = Allumage hors tension	Indique si la sortie « Allumage Z » est sous (ON) ou hors (OFF) tension.
SS.…	Cadence de la vis sans fin, en secondes	Indique la durée actuelle d'enclenchement de la vis sans fin en secondes = valeur par défaut débit de pellets
U…	Rotation Soufflerie des gaz en %	Indique la tension en pourcentage qui se trouve actuellément à la sortie « Soufflerie » .
L…	Débit d'air au niveau du capteur de débit d'air	Indique le débit d'air de combustion mesure actuellément par le capteur de débit d'air (LMS).
TP…	Température au niveau du plan incliné en °C	Indique la température mesure actuellément par le capteur TP en °C au niveau du plan incliné.
TL…	Température Capteur de débit d'air en °C	Indique la température de l'air de combustion actuellément mesure par le capteur de débit d'air au niveau de la tubulure d'aspiration.
TR…	Température des gaz de fumée en °C	Indique la température de l'air de combustion actuellément mesure par le capteur au niveau de la chambe de combustion.
R1ON / OFF	Relais « Réserve 1 » (contact à fermeture)R1 ON = 230 V ou réseauR1 OFF = 0 V	Signalisation opérationnelle.ON = Appareil en service (mème en présence d'une erreur). OFF = Appareil hors service.
R2ON / OFF	Relais « Réserve 2 » (contact à fermeture)R2 ON = 230 V ou réseauR2 OFF = 0 V	Alarmé centralisée.ON = Aucune perturbationOFF = Appareil présente une perturbation / a été débranché manuellement.
R4ON / OFF	Relais de sécurité « Réserve 4 » (contact à ouverture, libre de potentiel, pouvoir de coupure maxi 2 A)R4 ON = Relais ouvertR4 OFF = Relais fermé	Signalisation opérationnelle (à l'aide d'un relais de sécurité contrôle, sans tension de sortie).ON = Appareil en service (mème en présence d'une erreur). OFF = Appareil hors service.
BW…	Heures de service depuis l'entretien en heures x 10	Ex. : BW 56 = 560 h depuis le dernier entretien.
BG…	Heures de service au total x 100	Ex. : BG 56 = 5 600 h (heures de services au total). Mise à zéro impossible.
PW…	Consommation de pellets en tonnes jusqu'au prochain entretien	Ex. : PR -1,2 = 1,2 t de pellets peuvent être brûlées jusqu'au prochain entretien. Ex. PR 0,2 = Entretien nécessaire d'ici 0,2 t.
PG…	Consommation totale de pellets en tonnes	Ex. : PG 66,5 = 66,5 t pellets ont été brûlées au total. Réinitialisation impossible.

Nous devons malheureusement decliner toute responsabilité en cas d'errata ou de modifications après la publication.
