MODE D'EMPLOI IVO.TEC WODTKE

Technique du poèle à pellets wodtke

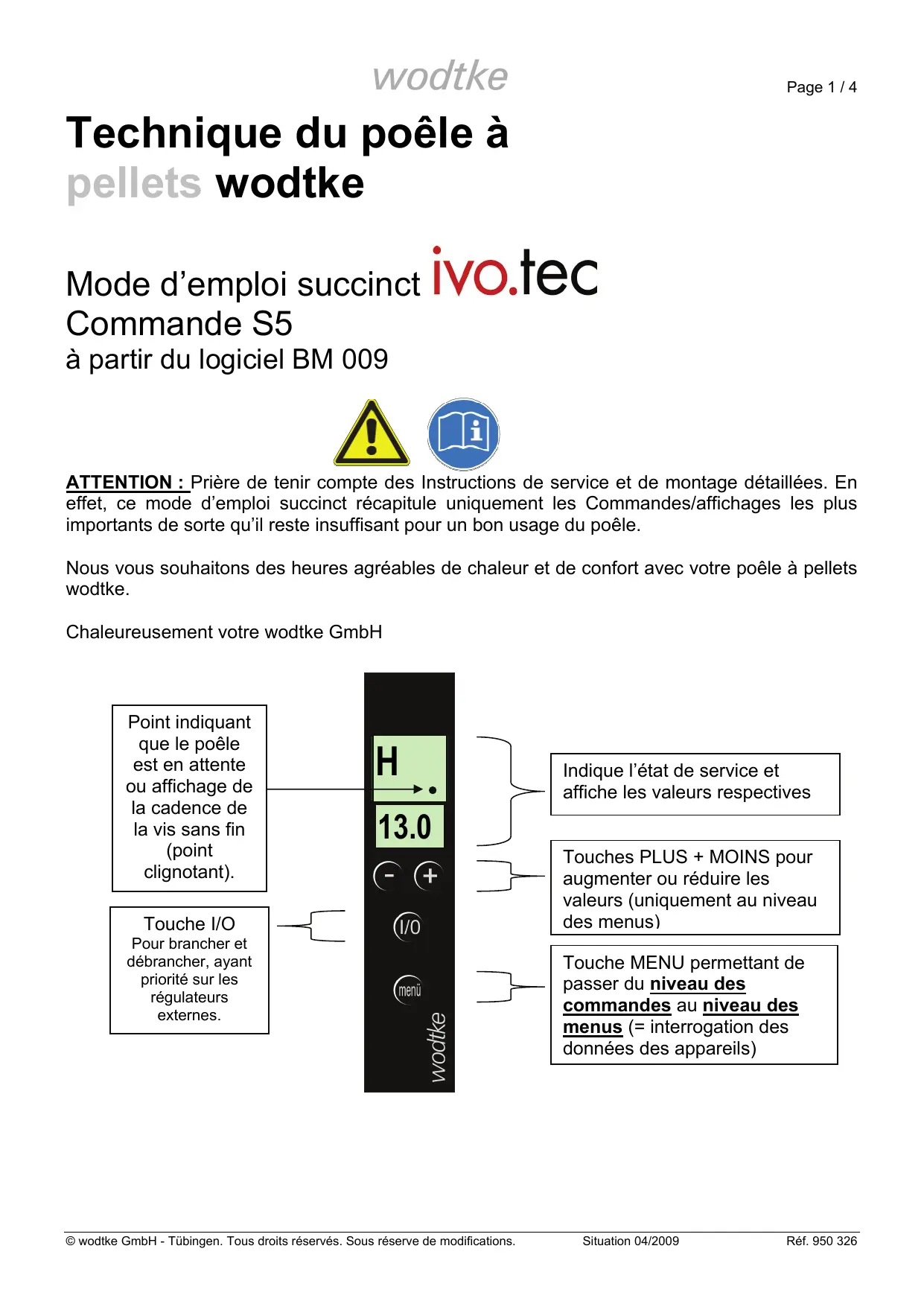

Mode d'emploi succinct. Commande S5 à partir du logiciel BM 009.

ATTENTION: Prière de tenir compte des Instructions de service et de montage détaillées. En effet, ce mode d'emploi succinct récapitule uniquement les Commandes/affichages les plus importants de sorte qu'il reste insuffisant pour un bon usage du poèle.

Nous vous souhaitons des heures agréables de chaleur et de confort avec votre poêle à pellets wodtke.

Chaleureusement votre wodtke GmbH

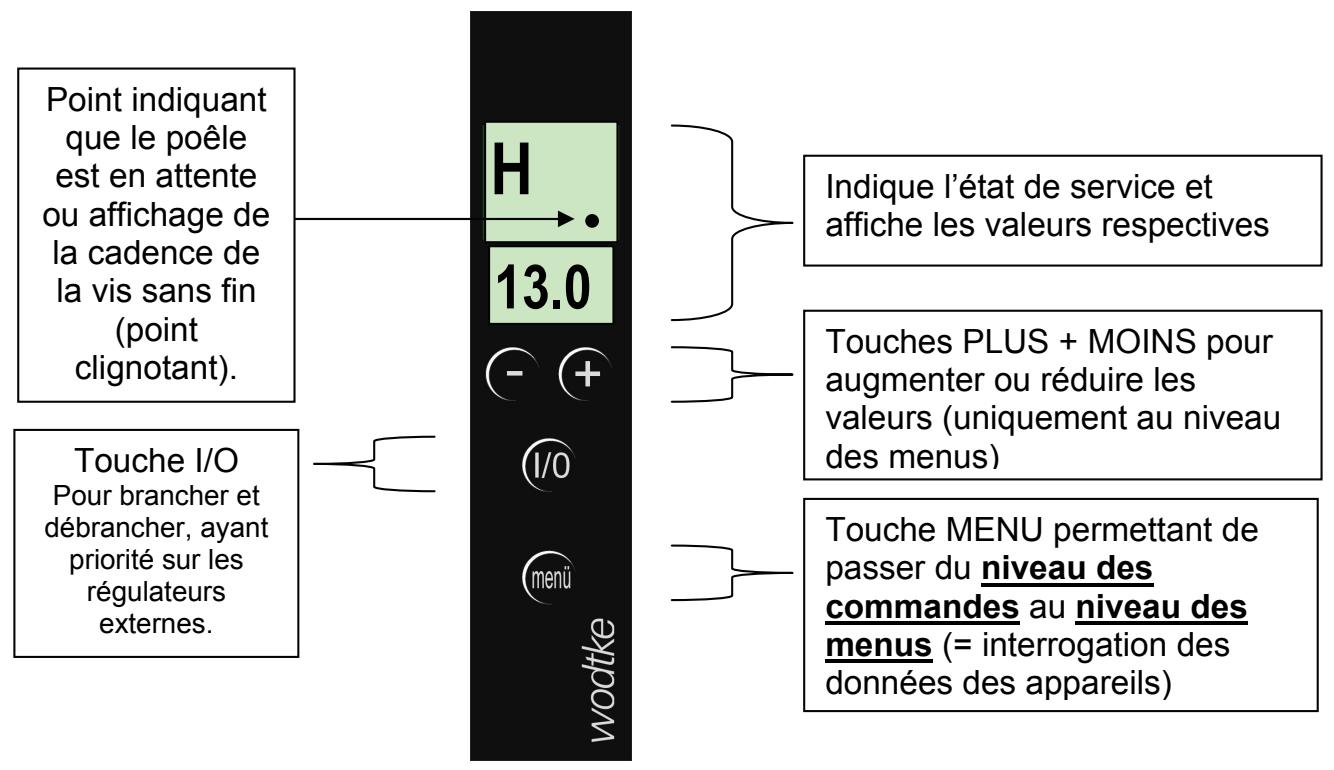

Commandes et affichages

Affiche	Signification
●	Point indiquant que le poèle est en attente. Le poèle a été débranché manuellement à l'aide de la touche I/O. Pour branchier le poèle, il convient d'appuyer sur la touche I/O. En mode d'attente, le poèle ne peut pas être pilote à partir de régulateurs externes.
ON	ON indique que le poèle vient d'être branché (bref affichage). Le poèle a été démarré et après un bref affichage du programme passée ensuite à la phase de TEST.
OFF	OFF indique que le poèle vient d'être arrêté (bref affichage ou en alternance avec A pendant 4 minutes). Le poèle vient d'être débranché, il passée à la phase A1 - A 4 avant de lancer la soufflerie d'arrêt G OFF.
B1001	Affichage du programme et de la version utilisée (Affichage pendant quelques secondes à partir du lancement). B1 = Programme de 3 à 9 kW : B2 = Programme de 3 à 11 kW ; B3 = Programme de 3 à 13 kW ; B4 = de 3 à 13 kW 001 = Version du programme 1, 002 = Version du programme 2, affichage en alternance avec l'affichage TEst.
TEst	Indique que le poèle se trouve en phase dTEST (affichage pendant le lancement. Ce test permet de vérifier toutes les fonctions du poèle; lancement du cycle des clapets d'échérapment. En cas de zéro fauve, le poèle passée, après le test, au programme d'allumage A. Cet affichage est en alternance avec l'affichage Programme B1 - B4.
A1	PROGRAMME D'ALLUMAGE + affichage de la durée en minutes (NB : la durée est variable!). Le poèle commence à amener les pellets, l'élement d'allumage est lancé, l'allumage est surveilé (si l'allumage se fait correctement, le poèle passue au mode de chauffage H). p. ex. A 1 = Programme d'allumage d'une durée d'1 minute ; A 8 = Programme d'allumage d'une durée de 8 minutes...
Al	ALLUMAGE dans x minutes. Le poèle se trouve encore en mode G OFF. Le poèle a néanmoins enregistré que quelsqu'un appuyé une nouvelle fois sur la touche I/O. Le poèle indique qu'il se remettra automatiquement en service dans x minutes (dés que G OFF sera terminé). Al 11 = Allumage dans 11 minutes. Affichage en alternance avec G OFF.
H	Programme de chauffage + affichage en kW de la puissance de chauffage sélectionnée. Le poèle est en mode de chauffage. H 8.0 = Programme de chauffage 8 kW.
H.M3.0	Programme de chauffage interne minimum + affichage en kW de la puissance de chauffage. → La chaleur engendree n'est pas retransmise/requiree. Le poèle est pilote depuis le réglage interne à une puissance de 3 kW étantdonné que la température de la chaudière TW dépassé 80 °C. Le poèle se remet sur le programme de chauffage H desque la température est suffisamment redescende. NB : Il convient de bien faire la distinction entre H.M (interne) et HM (sans point entre L et le M = externe.
R-15	R indique que l'appareil se trouve en mode de nettoyage + affichage du temps restant en minutes. L'apparil se met automatiquement en mode de nettoyage pendant 15 minutes après avoir été en mode de chauffage H pendant plus de 4 heures sans interruption. Pour cela, l'apparil lance tout d'abord la soufflierie d'arrêt G OFF (Affichage en alternance de R - 15 et G OFF) avant de décendre le brûleur. Attention : Le poèle redémarré automatiquement dés que le programme de nettoyage R est terminé. Affichage en alternance avec G OFF.
GOFF	Soufflierie d'arrêt (pour arrêter le four et déçendre le brûleur. Durée : 15 minutes). La soufflierie continue de fonctionner pendant 15 minutes (des restes de pellets brûlent, les gaz de chauffage sont complètement évacués, le brûleur est déconné). Attention : une fois que la soufflierie d'arrêt s'est arrêtée, le poèle se met en attente sauf si G OFF clignote en alternance avec R, AI, HE OFF ou TW OFF. Simon le poèle se remet en marche automatiquement une fois que G OFF s'est arrêté.
TWOFF	Arrêt de la température de l'échangeur thermique (→ la chaleur n'est pas reprise). Le poèle est débranché depuis le réglage interne parce que la température de l'eau de la chaudière TW dépassé 85 °C. Le poèle se remet automatiquement en service dés que la température est suffisamment redescende.
RA	Affichage relatif au nettoyage (bref affichage). Le poèle a besoin d'être nettoyé. Affichage RA 0,1 = Nettoyage en retard 0,1 t.
WA	Affichage relatif à l'entretien (bref affichage). Le poèle a besoin d'être entretenu. Affichage WA 0,1 = Entretien en retard 0,1 t.
PLAUF	Le réservoir des pellets est ouvert. Le couvercle du réservoir à pellets est ouvert. Le poèle signale une perturbation si durant le service le couvercle reste ouvert pendant plus de 3 minutes sans interruption (Service = Test, A, H, HM, H.M, HE, HE OFF, TW OFF, G OFF).
ALAUF	La porte du tiroir à cendres est ouverte. La porte du tiroir à cendres est ouverte en mode d'attente. Le poèle signale immeditément une perturbation si durant le service la porte du tiroir de cendres est ouverte (Service = Test, A, H, HM, H.M, HE, HE OFF, TW OFF, G OFF). Le poèle doit être à l'arrêt si vous pouvez ouvoir la porte du tiroir à cendres!
FTAUF	La porte du foyer est ouverte. La porte du foyer est ouverte alors que le poèle est en attente. Le poèle signale une perturbation FT Erri si durant le service la porte du foyer est ouverte (Service = Test, A, H, HM, H.M, HE, G OFF). Le poèle doit être à l'arrêt si vous pouvez ouvoir la porte du foyer!
PEres	Réserve de pellets atteinte. Le réservoir de pellets est presque vide de sorte qu'il convient de le replir dans les meilleurs délais. Si PE Res resté affiché plus de 5 minutes, le poèle affiche le message d'erreur suivant : PE Err.
●●●●	Affichage: « Fonction impossible pour l'instant ». Cet affichage apparait lorsque vous appuyez sur une touche dont la fonction est inaccessible pour l'instant (p. ex. lorsque vous foulez débrancher l'appareil alors que le déçendration est entrain de se faire.
HE	PROGRAMME DE CHAUFFAGE EXTERNE (possible uniquement en connexion avec un régulateur modulateur externe) Le poèle est régité à la puissance affichée au travers d'un régulateur modulateur externe p. ex. HE 7.2 = Programme de chauffage externe 7,2 kW
HM3.0	PROGRAMME DE CHAUFFAGE MINIMUM (possible uniquement en connexion avec un régulateur externe). Le poèle est régité à la puissance minimum (3 kW) par l'intémidaire d'un régulateur externe (via entrente MIN/MAX). NB : II convient de bien faire la distinction entre H.M (interne) et HM (sans point entre L et le M = externe).
HEOFF	PROGRAMME DE CHAUFFAGE EXTERNE (possible uniquement en connexion avec un régulateur externe). Le poèle est débranché par l'intémidaire d'un régulateur externe (via ENTREE/SORTIE ou BUS)

Codes d'erreur

La cause des erreurs de catégorie 1 (F1) est décrite dans le tableau suivant. Une fois que la cause a été éliminée, il convient d'appuyer sur la touche « I/O » pour valider. Le poêle efface automatiquement les erreurs de catégorie 2 (F2) dès que la cause de l'erreur a été éliminée.

Affichage	Catégorie (F1) ou (F2) - Signification / Cause de la perturbation
REEr1	(F1) - Fil de pontage au niveau de l'entrée réserve (RE) est ouvert ou présente une erreur au niveau d'une composante/d'un apparéil externe raccordé.
PEErr	(F1) - Réservoir à pellets (Affichage PE Res) / le poèle manque de pellets depuis plus de 5 minutes → replisseez le réservoir !
ROErr	(F1) - Position Grille ouverte (RO) non atteinte → le tiroir à cendres a besoin d'être vidé. La grille est peut- être encrassée ou obstruée ou bien le moteur de la grille, l'interrupteur de fin de course, le toc d'entrainement du grille ou le cable sont défectueux.
RGErr	(F1) - Position Grille fermée (RG) non atteinte → le tiroir à cendres a besoin d'être vidé. La grille est peut- être encrassée ou obstruée ou bien le moteur de la grille, l'interrupteur de fin de course, le toc d'entrainement du grille ou le cable sont défectueux.
ZErr	(F1) - Erreur d'allumage. Les gaz de fumée n'ont toujours pas atteint la température requise (TR) suivant le démarrage du poèle.
ST	(F1) - le mécanisme de sécurité (STB) s'est déclenché. La température de l'échangeur thermique est trop élevé.
TR	(F1) - La température des fumées de gaz est trop faible durant le service.
TR Er1	(F1) - Rupture du capteur de température des gaz de fumées (TR).
TP	(F1) - La température du plan incliné (capteur TP) est trop élevé.
TP Er1	(F1) - Rupture du capteur de température du plan incliné des pellets (TP).
TP Er2	(F1) - Court-circuit du capteur de température du plan incliné des pellets (TP).
HB Er1	(F1) - Câble du panneau de commande/panneau de commande défectueux ou communication TC1 Touch-Control (Option) perturbée.
HP Er1	(F1) - Platine principale - Entrées 24 V défectueuses ou mal câblées.
HP Er2	(F1) - Platine principale. Le capteur de température de reférence située sur la platine principale est défectueux.
HP Er3	(F1) - Platine principale - erreur d'écriture-lecture au niveau de l'EEPROM (mémoire morte effaçable et programmable électriquement).
LM Er1	(F1) - Rupture du capteur de début d'air (LM).
LM Er2	(F1) - Court-circuit du capteur de début d'air (LM).
TL HI	(F1) - La température est trop élevé au niveau du capteur de début d'air (TL).
TL Grd	(F1) - La température s'élevée trop vite (gradient) au niveau du capteur de début d'air (TL).
TW Er1	(F2) - Rupture du capteur de température au niveau de l'échangeur thermique (TW).
TW Er2	(F2) - Court-circuit du capteur de température au niveau de l'échangeur thermique (TW).
L- LO	(F2) - La quantité d'air admissible est insuffisante.
RA Err	(F1) - L'intervalle de nettoyage (1,0 t) a été fortément dépassé.
WA Err	(F1) - L'intervalle d'entretien (3,0 t) a été fortément dépassé.
AL Err	(F1) - Le tiroir à cendres a été ouvert durant le service.
PL Err	(F1) - Le charge pellets (Réservoir) a été ouvert trop longtemps.
FT Err	(F1) - La porte du foyer a été ouverte durant le service.
R4 Er1	(F1) - Sortie « Réserve 4 » (Relais de sécurité) défectueuse.
GD Err	→ Actuellesment inoccupé.
BU Er1	(F2) - Erreur BUS (Communication Bus perturbée ou entrée RS 485 défectueuse)

Requête de données

Appuyez 1x sur la touche « Menu » Les touches « + » et « - » vous permettent de naviguer au travers des menus.

Affichage Niveau de menu	Signification	Remarques
BM 001, 002...	Version de logiciel actuellément installée	Indique le logiciel de base installé sur la platine (équivalent d'un système d'exploitation dans un ordinateur).
Z ON / OFF	Z ON = Allumage sous tensionZ OFF = Allumage hors tension	Indique si la sortie « Allumage Z » est sous (ON) ou hors (OFF) tension.
S ...	Cadence de la vis sans fin, en secondes	Indique la durée actuelle d'enclenchement de la vis sans fin en secondes = valeur par défaut débit de pellets
PE CAL	Routine de calibrage, débit de pellets	Peut se lancer à partir d'ici. Respectez les instructions! Ajustez le débit de pellets au type de pellet/à la charge.
U ...	Rotation Soufflerie des gaz en %	Indique la tension en pourcentage qui se trouve actuellément à la sortie « Soufflerie » .
L ...	Débit d'air au niveau du capteur de débit d'air en m3/h	Indique le débit d'air de combustion mesure actuellesment par le capteur de débit d'air (LMS) en m3/h.
TP ...	Température au niveau du plan incliné en °C	Indique la température mesure actuellément par le capteur TP en °C au niveau du plan incliné.
TL ...	Température Capteur de débit d'air en °C	Indique la température de l'air de combustion actuellément mesure par le capteur de débit d'air au niveau de la tubulure d'aspiration.
TR ...	Température des gaz de fumée en °C	Indique la température de l'air de combustion actuellément mesure par le capteur au niveau de la chamde de combustion.
TW ...	Température au niveau de l'échangeur thermique à eau en °C	Indique la température de l'eau actuellément mesure par le « capteur interne de la chaudière » au niveau de l'échangeur thermique.
P ON / OFF	Relais « Pompe » (contact à fermeture)P ON = Pompe sous tension = 230 V ou réseauP OFF = Pompe hors tension = 0 V	Indique si la sortie « Pompe » est sous (ON) ou hors (OFF) tension.
R1 ON / OFF	Relais « Réserve 1 » (contact à fermeture)R1 ON = 230 V ou réseauR1 OFF = 0 V	Signalisation opérationnelle.ON = Appareil en service (meme en présence d'une erreur). OFF = Appareil hors service.
R2 ON / OFF	Relais « Réserve 2 » (contact à fermeture)R2 ON = 230 V ou réseauR2 OFF = 0 V	Alarme centralisée.ON = Aucune perturbationOFF = Appareil présente une perturbation / a été débranché manuelle.
R3 ON / OFF	Relais « Réserve 3 » (contact à fermeture)R3 ON = 230 V ou réseauR3 OFF = 0 V	Signalisation d'alarme - Plan incliné (TP)ON = La température du plan incliné (TP) est trop élevéOFF = La température du plan incliné (TP) est OK.
R4 ON / OFF	Relais de sécurité « Réserve 4 » (contact à ouverture, libre de potentiel, pouvoir de coupure maxi 2 A)R4 ON = Relais ouvertR4 OFF = Relais fermé	Signalisation opérationnelle (à l'aide d'un relais de sécurité contrôle, sans tension de sortie).ON = Appareil en service (meme en présence d'une erreur). OFF = Appareil hors service.
BW ...	Heures de service depuis l'entretien en heures x 10	Ex.: BW 56 = 560 h depuis le dernier entretien.
BG ...	Heures de service au total x 100	Ex.: BG 56 = 5 600 h (heures de services au total). Mise à zéro impossibly.
PR ...	Consommation de pellets jusqu'au prochain nettoyage en tonnes	Ex.: PR -0,9 = 0,9 t de pellets peuvent être brûlées jusqu'au prochain nettoyage. Ex. PR 0,2 = Nettoyage nécessaire d'ici 0,2 t.
PW ...	Consommation de pellets en tonnes jusqu'au prochain entretien	Ex.: PR -2,9 = 2,9 t de pellets peuvent être brûlées jusqu'au prochain entretien. Ex. PR 0,2 = Entretien nécessaire d'ici 0,2 t.
PG ...	Consommation totale de pellets en tonnes	Ex.: PG 66,5 = 66,5 t pellets ont été brûlées au total. Mise à zéro impossibly.

Nous devons malheureusement décliner toute responsabilité en cas d'errata ou de modifications après la publication.
