MODE D'EMPLOI TEC 3 ARIANE

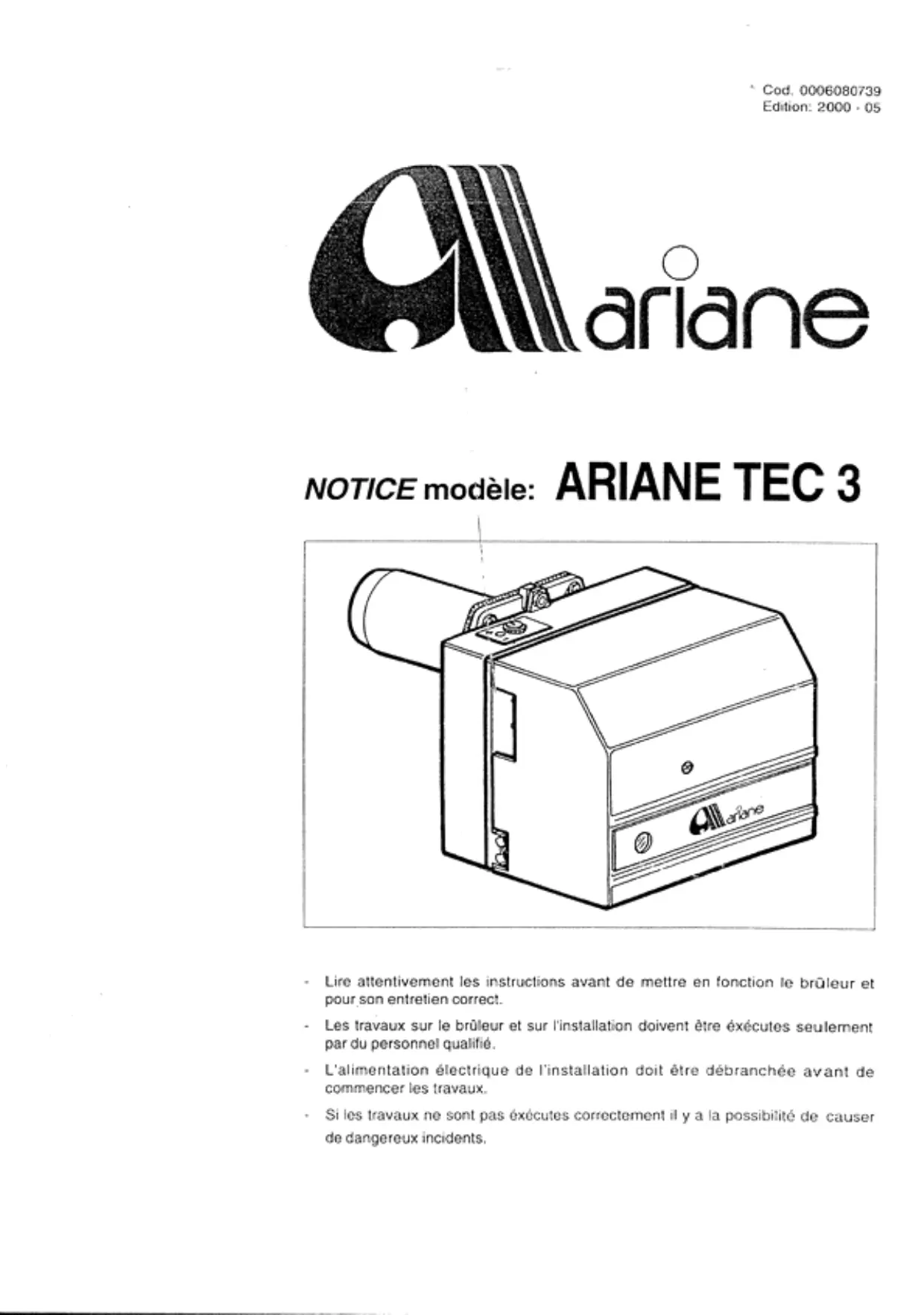

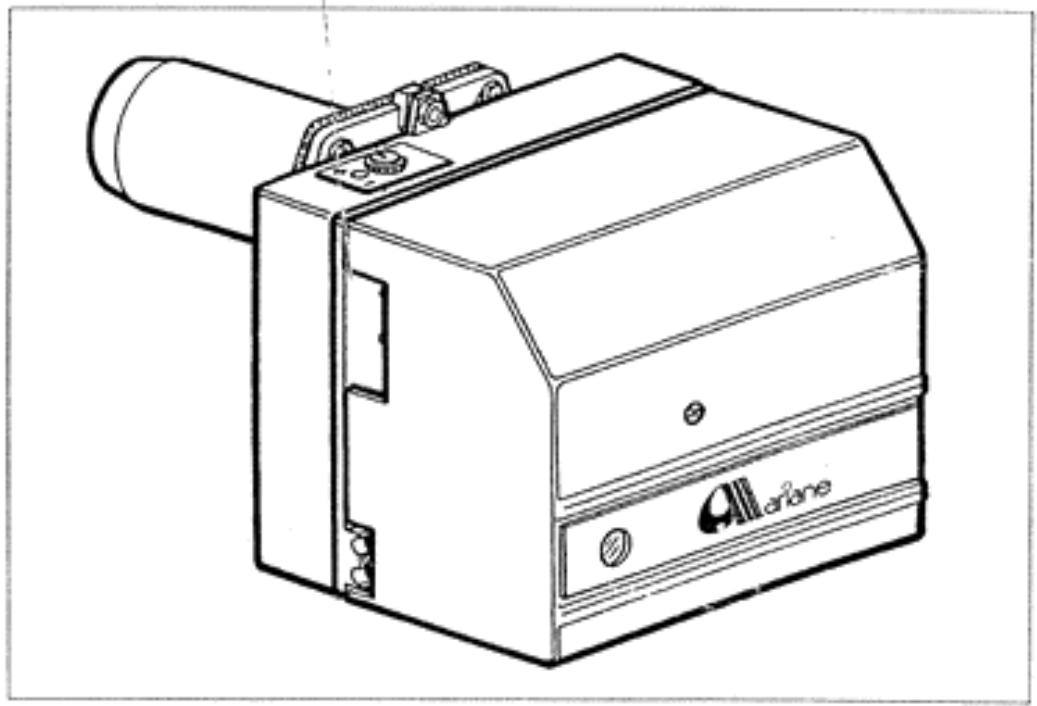

NOTICE modèle: ARIANE TEC 3

• Lire attentivement les instructions avant de mettre en fonction le brûleur et pour son entretien correct.
• Les travaux sur le brûleur et sur l'installation doivent être exécutes seulement par du personnel qualifié.
• L'alimentation électrique de l'installation doit être débranchée avant de commencer les travaux.
• Si les travaux ne sont pas exécutes correctement il y a la possibilité de causer de dangereux incidents.

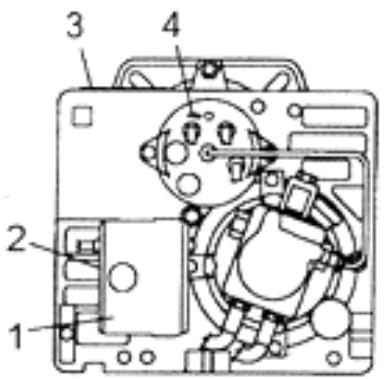

1) Boîte relais
2) Transformateur
3) Vis de réglage volet d'air
4) Repère de positionnement disque-tête
5) Tête de combustion
6) Vis de réglage disque-tête
7) Photorésistance
8) Electrosoupape
9) Pompe
10) Moteur 230V-50Hz-90W
11) Bride de raccordement brûleur
12) Joint d'étanchéité

• Introduire la vis (A) dans la bride (B);
• Fixer la bride (B) sur la chaudière à l'aide des vis (D) (n°4 vis) en interposant le joint isolant (E);
• Introduire le brûleur dans la bride / chaudière et le fixer à la vis (A) à l'aide de l'écrou (C).
  ATTENTION: Durant la fixation du brûleur sur la bride, positionner l'axe de la tête de combustion comme indiqué sur la figure.

02920783ari1f

0002932940

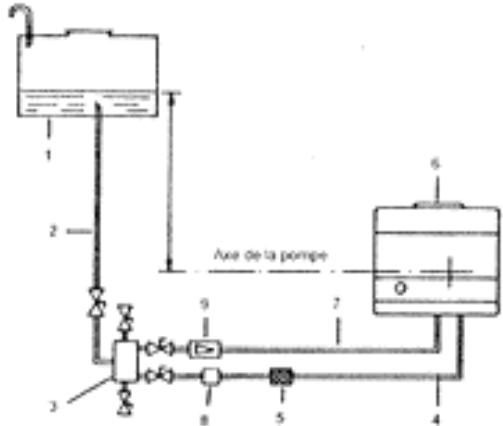

ALIMENTATION PAR GRAVITE

1 2 Ave de la pompe 3 4 5 6 7 8 9

1 Résevoir combustible
2 Tuyau d'alimentation
3 Filtre à réseau
4 Tuyau d'admission
5 Filtre à réseau
6 Brûleur
7 Tuyau de retour brûleur
8 Dispositif de distribution automatique brûleur arrêté
9 Clapet antiretour

H	L. Totale mètres
mètre	∅ i. 10 mm.
1	30
2	35
3	40
4	45

Pression maxi d'admission et de retour = 1,5 bar

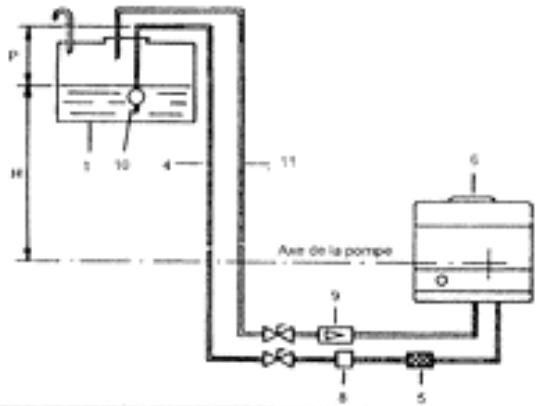

ALIMENTATION A CHUTE AVEC ADMISSION PAR LE HAUT DU RESERVOIR

P H 1 10 4 11 6 Axe de la pompe 9 8 5

1 Résevoir combustible
4 Tuyau d'admission
5 Filtre à réseau
6 Brûleur
8 Dispositif de distribution
automatique brûleur arrêté
9 Clapet antiretour
10 Vanne de font
11 Retour

H	L. Totale mètres
mètre	∅ i. 10 mm.
1	30
2	35
3	40
4	45

Pression maxi d'admission et de retour = 1,5 bar P = max 3,5m

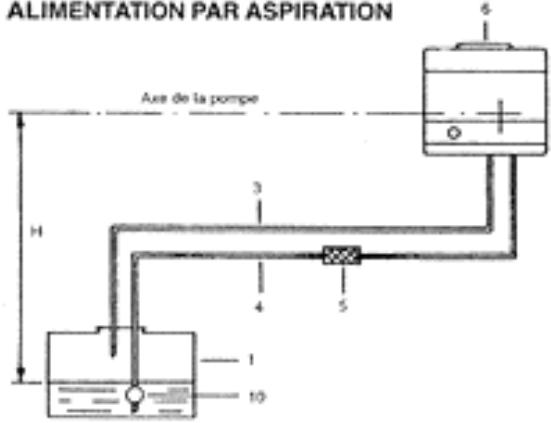

ALIMENTATION PAR ASPIRATION

ALIMENTATION PAR ASPIRATION Aue de la pompe H 3 4 5 1 10 6

1 Résevoir combustible
3 Tuyau de retour brûleur
4 Tuyau d'admission
5 Filtre à réseau
6 Brûleur
10Vanne de font

H	L. Totale mètres
mètre	∅ i. 10 mm.	∅ i. 12 mm.
0,5	26	54
1	24	47
1,5	18	38
2	14	30
2,5	10	23
3	6	15
3,5		7

H = Dénivelé niveau mini combustible-axe pompe.

L = Longueur totale de chaque tuyau y compris tronçon vertical. Pour chaque coude ou vanne ajouter 0,25 m.

RACCORDEMENTS HYDRAULIQUES

Les tuyaux de raccordement citerne-brûleur doivent être parfaitement étanches. Utiliser des tuyaux de cuivre ou d'acier de section adéquate (voir ci-dessus). Installer des vannes de distribution aux extrémités des tuyaux rigides. Le tuyaux d'admission doit être équipé d'un filtre après la vanne, auquel sera relié le flexible de raccordement d'admission de la pompe du brûleur. Filtre, flexible et raccords correspondants sont fournis avec le brûleur. La pompe est équipée de prises pour instruments de contrôle (manomètre et vacuomètre). Pour un fonctionnement sûr et silencieux, la dépression d'aspiration ne doit pas dépasser 0,4 bar, correspondant à 30 cm.Hg. La pression sur les lignes aspiration et retour ne doit pas dépasser 1,5 bar.

RACCORDEMENTS ELECTRIQUES

Les lignes électriques doivent être éloignée des parties chaudes. Toutes les connexions doivent être faites avec du câble souple. Section minimum conducteurs 1,5 mm².

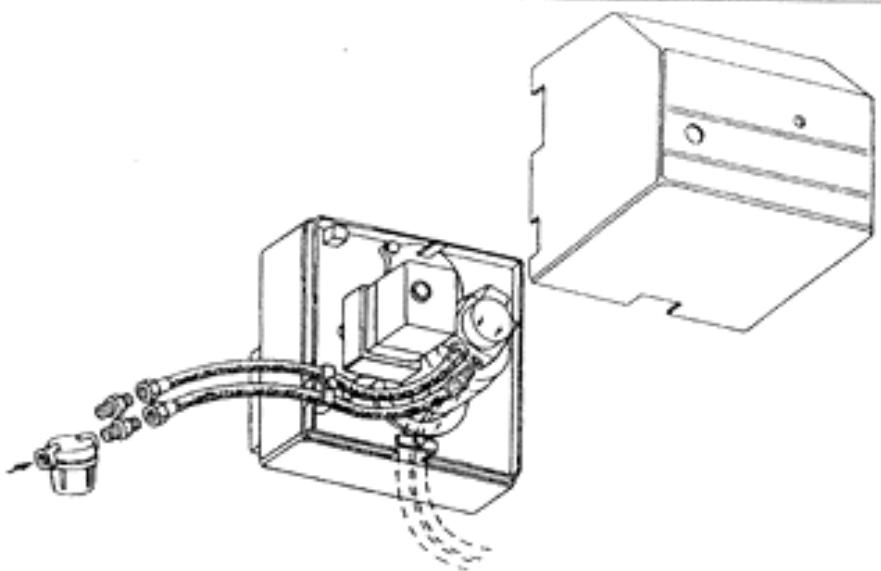

POSITIONNEMENT DES FLEXIBLES

Installer les deux flexibles comme indiqué sur la figure pour permettre une fermeture correcte du couvercle. Les faire sortir par le bas du brûleur ou par le côté gauche.

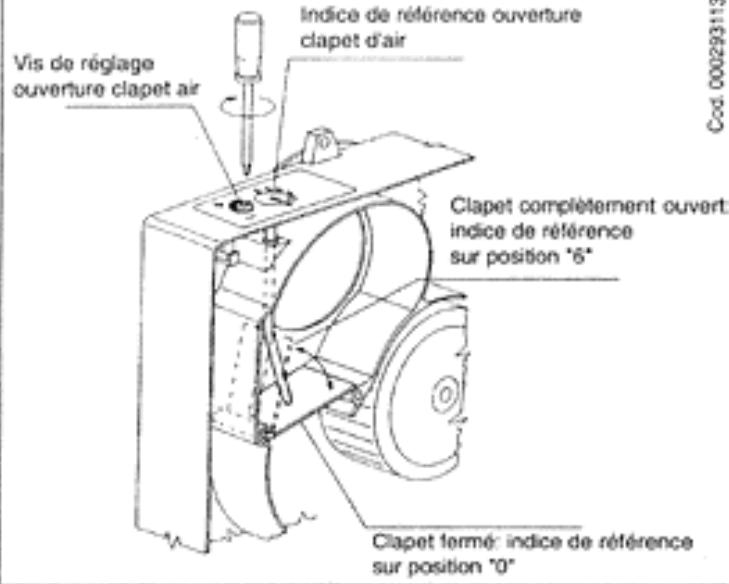

REGLAGE VOLET AIR

Vis de réglage ouverture clapet air Indice de référence ouverture clapet d'air Clapet complètement ouvert: indice de référence sur position '6" Clapet fermé: indice de référence sur position '0' Cod. 00029311

Cod. 0002931131

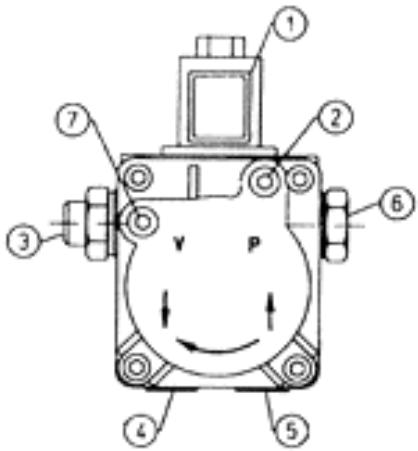

PÔMPE

1) Electrosoupape (n.f.)
2) Prise manomètre et purge
3) Vis de régulation de pression (12 bar)
4) Retour
5) Admission
6) Refoulement
7) Prise vacuomètre

Contrôler que le gicleur (angle de pulvérisation 60°) installé soit adapté à la puissance de la chaudière. Le tableau indique les valeurs de distribution en kg/h de gas-oil en fonction de la grandeur du gicleur et de la pompe (normalment 12 bar). Se rappeler que 1 kg de fuel équivaut à 10.200 kcal environ. Vérifier que le tuyau de retour à la citerne ne soit pas obstrué (vanne fermée, bouchons divers etc...). Une obstruction éventuelle provoquerait la rupture de l'organe d'étanchéité situé sur l'arbre de la pompe. Fermer l'interrupteur général et les thermostats de la chaudière, pour démarrer le moteur et le transformateur d'allumage. Activer l'électrosoupape après 10 sec., éclairer la photocellule pour que le brûleur ne se bloque pas. Après remplissage du tuyau (débordement de fuel par le gicleur) arrêter le brûleur et remettre la photocellule en place.

N.B. en cas de besoin, l'air peut être évacué par la purge installé sur la pompe. Ne pas éclairer la photorésistance avant mise en service de l'électrosoupape, sous peine de bloquer l'appareillage.

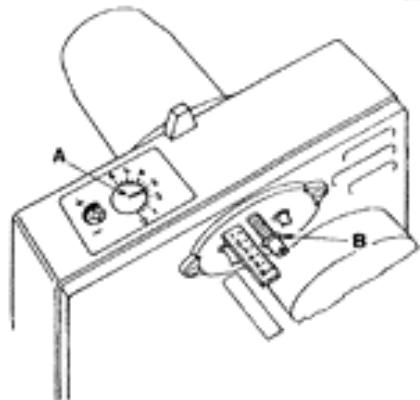

ALLUMAGE ET REGLAGE

Desserrer la vis de fixation et positionner le volet d'air en fonction de la quantité de combustible à brûleur. Fermer l'interrupteur général pour mettre le brûleur sous tension et l'allumer. Le cas échéant, régler la distribution d'air de combustion par le volet d'admission et le disque-flamme

(position réglable par la vis B) prévue sur le brûleur à cet effet); ce système permet d'optimiser la combustion en réduisant ou en augmentant le flux d'air disque et tête. En condition normales, réduire (toumer dans le sens des aiguilles d'une montre la vis B) ce débit lors d'un fonctionnement en distribution réduite et inversement (augmenter le flux en tournant la vis en sens inverse des aiguilles d'une montre). Après modification de la position du disque flamme, toujours en conditions normales, corriger la position du volet d'air et contrôler ensuite que l'allumage se fasse de façon correcte.

Pour obtenir une puissance thermique de - 30 kW brûleur avec gicleur 0,60 G.P.L.H. 60° on doit:

1) Porter l'indice - A - dans la position 4,5 (Réglage air primaire)
2) Porter l'indice - B - dans la position 4,4 (Réglage disque flamme)
3) Régier la pompe à 13 bar

Glicieur		Pression de la pompe en bar
G.P.M	6	7	8	9	10	11	12	13
0,40	1,18	1,27	1,36	1,44	1,52	1,59	1,67	1,73
0,50	1,47	1,59	1,70	1,80	1,90	1,99	2,08	2,17
0,60	1,77	1,91	2,04	2,16	2,28	2,39	2,50	2,60
0,65	1,91	2,07	2,21	2,34	2,47	2,59	2,71	2,82
0,75	2,2	2,38	2,55	2,70	2,85	2,99	3,12	3,25
0,85	2,5	2,70	2,89	3,06	3,23	3,39	3,54	3,68
1,00	2,94	3,18	3,40	3,61	3,80	3,99	4,16	4,33

Glicieur		Pression de la pompe en bar
G.P.M	6	7	8	9	10	11	12	13
0,40	1,18	1,27	1,36	1,44	1,52	1,59	1,67	1,73
0,50	1,47	1,59	1,70	1,80	1,90	1,99	2,08	2,17
0,60	1,77	1,91	2,04	2,16	2,28	2,39	2,50	2,60
0,65	1,91	2,07	2,21	2,34	2,47	2,59	2,71	2,82
0,75	2,2	2,38	2,55	2,70	2,85	2,99	3,12	3,25
0,85	2,5	2,70	2,89	3,06	3,23	3,39	3,54	3,68
1,00	2,94	3,18	3,40	3,61	3,80	3,99	4,16	4,33

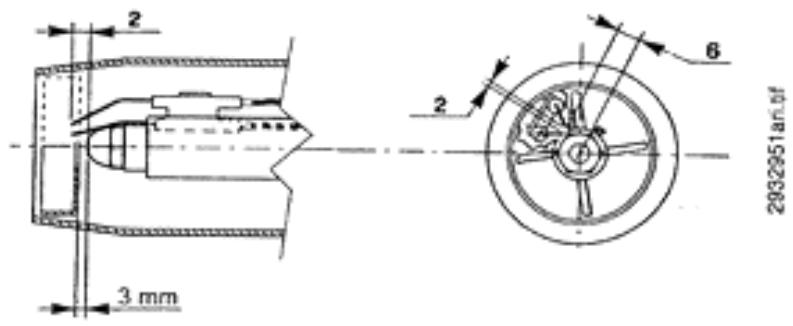

Après avoir monter le gicleur, vérifier la position correcte des électrodes et du déflecteur, selon les valeurs indiquées ci-dessous. Il est opportun effectuer un contrôle des valeurs après chaque intervention sur la tête.

2 3 mm 6 2932951anbf

• Positionner le groupe disque-électrodes sur le fourreau porte-gicleur comme indiqué sur la figure.
• Serrer le groupe à l'aide de la vis "A".
• "B" positionner l'éventuel dispositif de préchauffage.

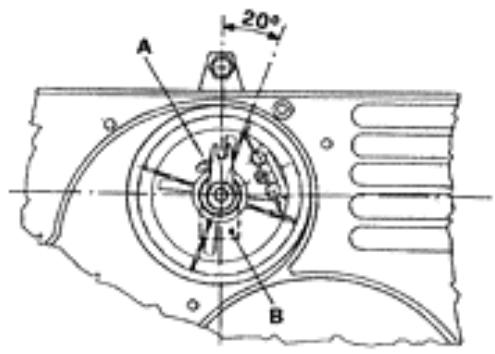

A 20° B

• Le réglage de la tête est effectuée par la vis (D), comme des indications de l'indéxe (C).
• Dévisser pour ouvrir le passage air entre le disque et la tête, visser pour fermer.

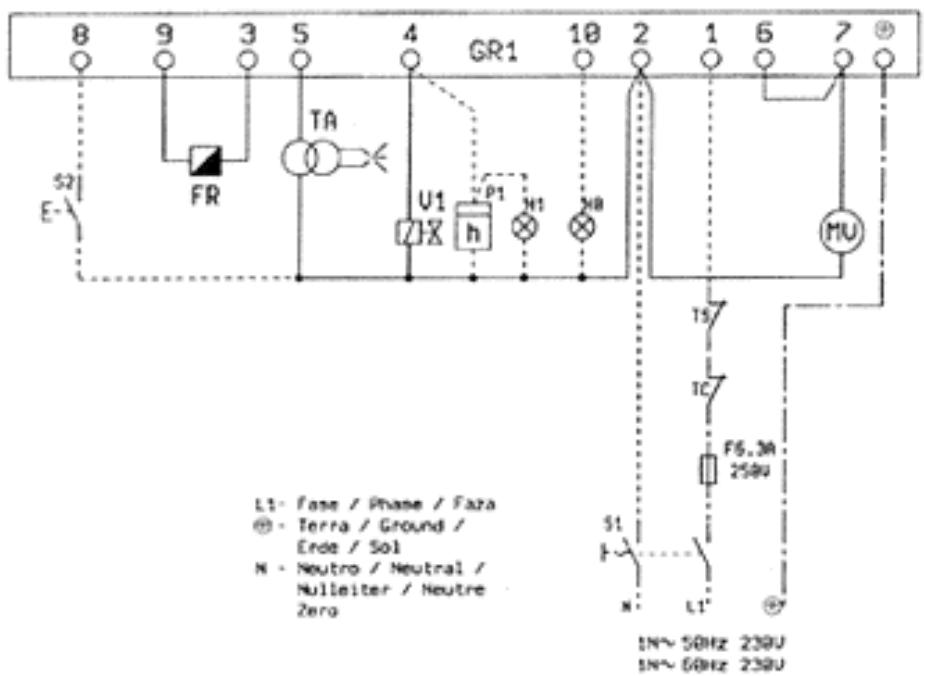

SCHEMA ELECTRIQUE

8 9 3 5 4 GR1 10 2 1 6 7 E- FR TA U1 P1 Ht Hb MU T5 TC F5.3A 250V S1 N L1 IN~50Hz 230U IN~50Hz 230U L1- fuse / Phase / Faza ●- Terra / Ground / Ende / Sol N - Neutro / Neutral / Nulleiter / Neutre Zero

H0 - Lampe bloc extérieure

H1 - Lampe marche

S1 - Interrupteur marche arret

S2 - Bouton de déblocage

FR - Photorésistante

TA - Transformateur d'allumage

TS - Thermostat de sûreté

TC - Thermostat chaudière

GR1 - Appareillage

V1 - Electrovanne

MV - Moteur ventilateur

P1 - Compteur horaire

INCONVENIENT

Flame irrégulière avec fumée et noircissement	1) Air comburant insuffisant2) Gicieur inefficace (sale ou abimé)3) Conduit chaudière ou cameau obstrués4) Pression de pulvérisation basse	1) Augmenter la quantité d'air2) Nettoyer ou remplacer3) Nettoyer4) Rétablir la valeur prescrite
L'appareil se bloque flamme présente (lampe rouge allumée)	1) Photorésistance interrompue ou sale de fumée2) Tirage insuffisant3) Circuit de la photorésistance interrompu4) Disque ou bouche sales	1) Nettoyer ou remplacer2) Contrôler tous les passages de fumée sur la chaudière et les cameux3) Remplacer4) Nettoyer
La panne est circonscrite au dispositif de contrôle L'appareil se bloque flamme en pulvérisant du combustible sans allumage de flamme (lampe rouge allumée)	1) Interruption du circuit d'allumage2) Les câbles du transformateur d'allumage se sont séchés avec le temps3) Les câbles du transformateur d'allumage ne sont pas bien connectés4) Transformateur d'allumage interrompu5) Les pointes d'électrodes ne sont pas à bonne distance6) Les électrodes se déchargent à la terre pour cause de salaté ou isolant abimé contrôler également les bornes de fixation des isolants	1) Contrôler tous le circuit2) Remplacer3) Bloquer4) Remplacer5) Remettre dans la bonne position6) Nettoyer ou remplacer
L'appareil se bloque sans pulvériser de combustible (lampé rouge allumée)	1) Absence d'un phase2) Moteur électrique inefficace3) Le gas-oil n'arrive pas à la pompe4) Manque de gas-oil dans la citerme5) La vanne du tuyau d'aspiration est fermée6) Gicieur obstrué7) Le moteur toume dans le sens contraire du sens indiqué par la flicché	1) Contrôler la ligne d'alimentation2) Réparer ou remplacer3) Contrôler le tuyau d'aspiration4) Remplir5) Ouvrir6) Démonter et nettoyer intégralement7) Inverser une phase sur l'interrupteur d'alimentation
Le brûleur ne démarre pas	1) Thermostats (chaudière ou ambiance) ou pressostats2) Photorésistance en court-circuit3) Tension coupée car interrupteur général ouvert ou interrupteur de maxima du compte-heures décienché, ou coupure de tension de ligne4) La ligne des thermostats n'est pas réalisée selon schéma, ou un thermostat est resté ouvert5) Panne dans la boîtier relaise	1) Augmenter la valeur ou attendre leur fermeture sous l'effet de refroidissement ou baisse de pression naturels2) Remplacer3) Fernner les interrupteurs ou attendre le retour de la tension5) Remplacer
Flamme défectueuse avec étincolles	1) Pression de pulvérisation trop basse2) Excès d'air comburant3) Gicieur inefficace car sale ou abimé4) Eau dans le combustible	1) Rétablir la valeur correcte2) Réduire l'air de combustion3) Nettoyer ou remplacer4) Eliminer à l'aide d'une pompe ad hoc (n'utiliser en aucun cas la pompe du brûleur)

CAUSE
REMEDE

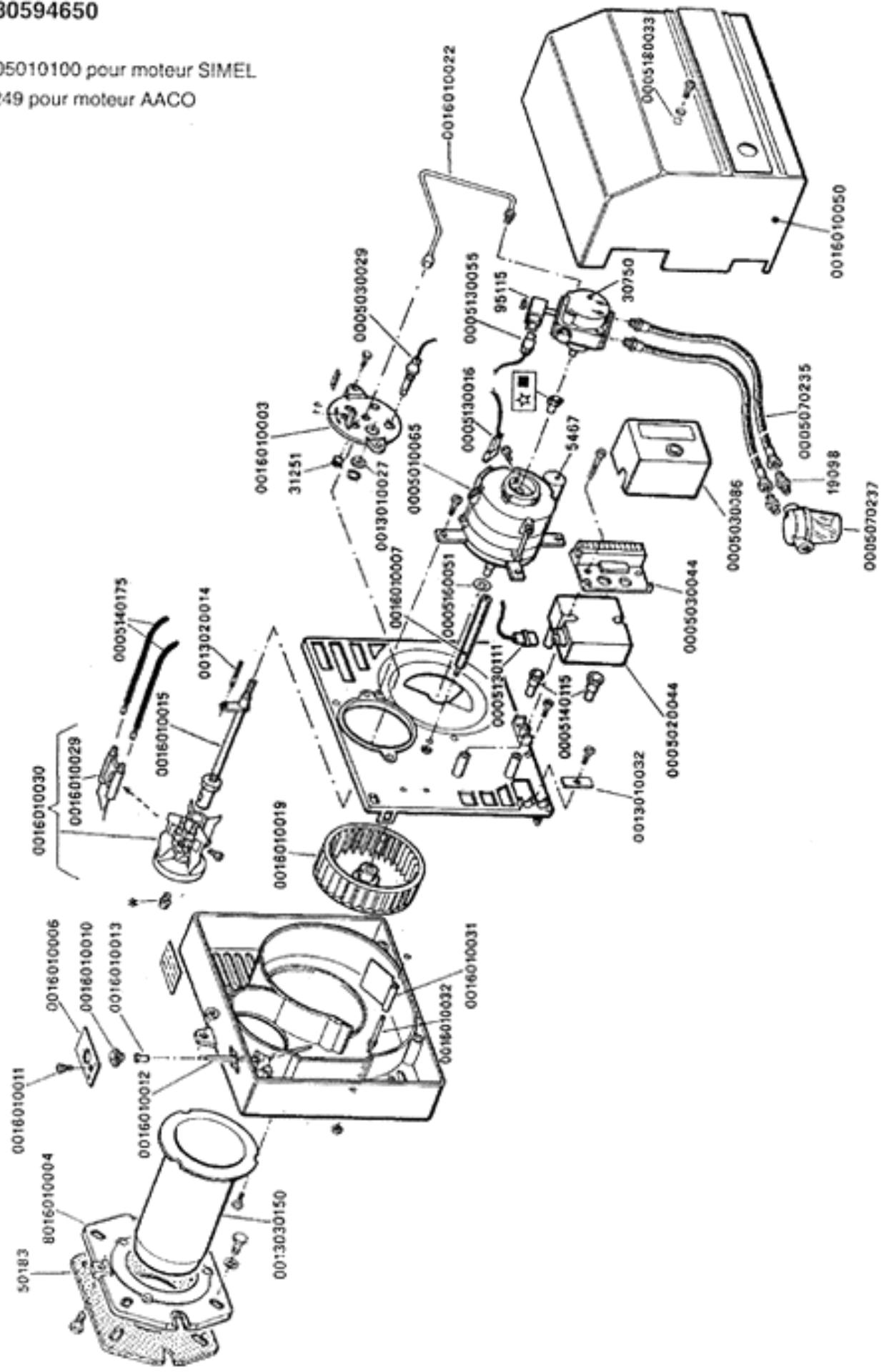

Cod. 30594650

☆ = 0005010100 pour moteur SIMEL
■ = 95249 pour moteur AACO

00594650 05010100 pour moteur SIMEL 49 pour moteur AACO
