MODE D'EMPLOI SR8895 NAVIBOT SILENCIO SAMSUNG

Robot aspirateur Manuel d’utilisation ✻ Avant d’utiliser cet appareil, veuillez lire attentivement les instructions. ✻ Utilisation intérieure uniquement. imagine the possibilities Merci d’avoir effectué l’achat d’un produit Samsung. Enregistrez vos produits Samsung en vous connectant sur www.samsung.com/register Français Consignes de sécurité

CONSIGNES DE SÉCURITÉ

• Avant d’utiliser cet appareil, veuillez lire attentivement ce manuel et le conserver pour toute référence ultérieure.
• Les instructions d’utilisation suivantes concernent plusieurs modèles ; il est donc possible que les caractéristiques de votre aspirateur soient légèrement différentes de celles spécifiées dans ce manuel.

SYMBOLES DANGER/ATTENTION UTILISÉS

DANGER ATTENTION Indique un danger de mort ou de blessure grave. Indique un risque de blessure ou de dégât matériel. Explication de termes pour aider l’utilisateur à comprendre comment utiliser l’appareil de manière adéquate. 2_ Consignes de sécurité Consignes de sécurité

CONSIGNES IMPORTANTES DE SÉCURITÉ

Lors de l’utilisation d’un appareil électrique, des précautions de base doivent être prises, notamment : LISEZ TOUTES LES INSTRUCTIONS AVANT D’UTILISER VOTRE ROBOT ASPIRATEUR. Débranchez l’appareil de la prise lorsqu’il n’est pas utilisé ou avant toute opération de maintenance.

DANGER: pour limiter tout risque d’incendie, d’électrocution ou de blessure :

GÉNÉRALITÉS

• Utilisez cet appareil uniquement tel qu’indiqué dans le présent manuel.
• N e faites pas fonctionner le robot aspirateur ou le chargeur si celui-ci est endommagé de quelque manière que ce soit.
• Si l’aspirateur fonctionne anormalement, a reçu un choc, a été endommagé, laissé à l’extérieur ou plongé dans l’eau, retournez-le au centre d’assistance clientèle.
• Ne manipulez jamais le chargeur ou le robot aspirateur avec les mains mouillées.
• Utilisez-le uniquement à l’intérieur et sur des surfaces sèches.
• Cet appareil n’est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d’expérience et de connaissances, à moins qu’elles ne soient surveillées ou qu’elles aient reçu les instructions nécessaires concernant l’utilisation de cet appareil de la part d’une personne responsable, et ce, pour leur propre sécurité.
• Les enfants doivent être surveillés afin de garantir qu’ils ne jouent pas avec l’appareil.

CHARGEUR DE BATTERIE

• N’utilisez pas la prise polarisée avec une prise murale ou une rallonge non-polarisée.
• N’utilisez pas l’appareil à l’extérieur ni sur des surfaces mouillées.
• Débranchez le chargeur de la prise lorsqu’il n’est pas utilisé ou avant toute opération de maintenance.
• Utilisez uniquement le chargeur fourni par le fabricant pour recharger l’appareil.
• N’utilisez jamais de cordon ou de prise endommagé(e).
• N e tirez pas sur le cordon ; ne soulevez pas l’appareil par le cordon ; n’utilisez pas le cordon comme poignée ; ne fermez pas de porte sur le cordon ; ne tirez pas le cordon sur des rebords ou des angles coupants. Maintenez le cordon éloigné des surfaces chauffées.
• N’utilisez pas de rallonges ni de prises murales ayant une intensité maximale admissible inadéquate.
• Ne débranchez pas l’appareil en tirant sur le cordon. Pour débrancher, tenez la prise et non le cordon.
• Ne détériorez pas les batteries et ne les faites pas brûler car elles risquent d’exploser à des températures élevées.
• N’essayez pas d’ouvrir le chargeur. Les réparations doivent être effectuées uniquement par un technicien qualifié du centre d’assistance clientèle.
• N’exposez jamais le chargeur à des températures élevées et évitez tout contact avec l’humidité. Consignes de sécurité _3 Consignes de sécurité ROBOT ASPIRATEUR
• N’aspirez jamais d’objets pointus ou tranchants tels que des morceaux de verres, des clous, des vis, des pièces de monnaie, etc.
• N’utilisez pas l’appareil sans filtre. Pour les opérations de maintenance, n’insérez jamais vos doigts ou des objets dans la chambre du ventilateur au cas où l’appareil se remettrait accidentellement en marche.
• N’insérez aucun objet dans les ouvertures. N’utilisez pas l’appareil si l’une des ouvertures est obstruée ; nettoyez régulièrement les ouvertures pour éliminer toute trace de poussière, peluches, cheveux, ou toute autre chose risquant d’empêcher le passage de l’air.
• N ’aspirez jamais de matière toxique (javel, ammoniaque, produit de débouchage, etc.).
• N’aspirez jamais d’objets en train de brûler ou de fumer, tels que des cigarettes, des allumettes ou des cendres chaudes.
• N’aspirez jamais de liquides inflammables ou combustibles tels que de l’essence et n’utilisez jamais l’appareil si de tels liquides risquent d’être présents.
• N’utilisez pas le robot aspirateur dans un espace clos rempli de vapeurs de peinture à l’huile, de diluant, de substances antimites, de poussières inflammables et autres vapeurs explosives ou toxiques.
• Des fuites de batterie peuvent se produire suite à un usage intensif ou à des températures extrêmes. En cas de contact du liquide avec la peau, rincez abondamment à l’eau. En cas de contact du liquide avec les yeux, rincez immédiatement à l’eau claire pendant 10 minutes minimum. Consultez un médecin rapidement. 4_ Consignes de sécurité Branchement Avant l’utilisation En cours d’utilisation Nettoyage et entretien 13 Fonctions du produit 15 Composants 16 Nomenclature des pièces 36 Nettoyage du robot aspirateur 36 Veuillez suivre les méthodes de nettoyage et d’entretien spécifiées 37 Nettoyage de la lentille du capteur et de la caméra 37 Méthode pour vider rapidement l’appareil 38 Nettoyage du collecteur de poussière et du filtre 39 Nettoyage de la brosse principale 41 Nettoyage de la brosse rotative latérale 42 Nettoyage de la roue d’entraînement 42 Entretien de la lavette

Installation du robot aspirateur Procédure d’installation Mise sous/hors tension Installation du chargeur Charge À propos de la batterie Réglage de l’heure Installation du module VIRTUAL GUARD Fixation d’une lavette Utilisation du robot aspirateur Démarrage/Arrêt du nettoyage Recharge Nettoyage automatique Nettoyage localisé Nettoyage intensif Nettoyage manuel Programmation de l’heure de nettoyage Réglage du nettoyage quotidien Utilisation des fonctions supplémentaires (mode Turbo (Turbo), mode Edge (Bordure)) 43 L iste de vérification avant d’appeler le centre d’assistance 45 Codes d’erreur : dépannage 46 Caractéristiques techniques du produit Sommaire _5 Consignes de sécurité BRANCHEMENT DANGER Ne pliez pas excessivement le cordon d’alimentation et ne placez dessus aucun objet lourd risquant de l’endommager. - Cela pourrait entraîner une électrocution ou un incendie. DANGER Veillez à éliminer toute trace de poussière ou d’eau de la prise d’alimentation. - Dans le cas contraire, cela pourrait entraîner un dysfonctionnement ou une électrocution. DANGER Ne tirez pas la prise d’alimentation par le cordon et ne touchez jamais la prise avec les mains mouillées. - Cela pourrait entraîner une électrocution ou un incendie. DANGER N’utilisez pas de prises multiples. (Ne laissez pas le cordon traîner sur le sol.) - Cela pourrait entraîner une électrocution ou un incendie. DANGER N’utilisez pas de cordon d’alimentation ou de prise endommagé(e) ni de prise murale mal fixée. - Cela pourrait entraîner une électrocution ou un incendie. 6_ Consignes de sécurité Consignes de sécurité

AVANT L’UTILISATION

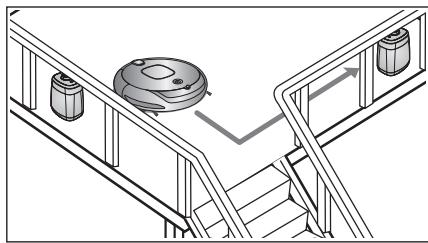

ATTENTION ATTENTION ATTENTION ATTENTION ATTENTION N’utilisez jamais le robot aspirateur dans des lieux comportant des matières combustibles, tels que : - les lieux avec des bougies ou lampes de bureau posées sur le sol ; - les lieux où des feux sont laissés sans surveillance (feu ou braises) ; - les lieux avec présence d’essence, d’alcool distillé, de diluant, de cendriers avec cigarettes allumées, etc. Le robot aspirateur est destiné à une utilisation domestique uniquement. Ne l’utilisez jamais dans les lieux suivants : - greniers, caves, entrepôts, bâtiments industriels, pièces séparées éloignées du bâtiment principal, lieux exposés à l’humidité (salles de bain, salle d’eau) ou surfaces étroites et en hauteur (tables, étagères). En cas d’utilisation dans ces lieux, l’appareil risque d’être gravement endommagé (dysfonctionnements, pannes). Ouvrez toutes les portes pour nettoyer toutes les pièces. - Si une porte est fermée, le robot aspirateur ne pourra pas entrer dans la pièce. - Toutefois, veillez à fermer la porte d’entrée principale, de la véranda et de la salle bain ou de toute autre pièce où le robot aspirateur risquerait de tomber à un étage inférieur. Pour les tapis munis de longues franges, repliez ces dernières sous le tapis. - Les franges non repliées risqueraient d’endommager gravement le tapis et l’appareil, en se coinçant dans la roue d’entraînement ou la brosse principale. Si le capteur d’escarpement est sale, le robot aspirateur risque de tomber du haut d’un escalier, d’une mezzanine, etc. Cela risquerait de provoquer des blessures et d’endommager gravement l’appareil. Afin d’éviter tout risque, installez les VIRTUAL GUARDS (réglage sur le mode Fence “Mur Virtuel”) devant les zones dangereuses. Nettoyez la fenêtre du capteur et la caméra afin d’éviter tout dysfonctionnement. Consignes de sécurité _7 01 Consignes de sécurité ATTENTION Avant de mettre le robot aspirateur en marche, assurezvous que le collecteur de poussière est en place. - Si le collecteur de poussière n’est pas inséré, le robot aspirateur ne fonctionne pas. Consignes de sécurité

AVANT L’UTILISATION

ATTENTION ATTENTION ATTENTION ATTENTION ATTENTION ATTENTION ATTENTION Retirez à l’avance les objets de petite taille ou fragiles de la zone à nettoyer. - Veillez à enlever tous les objets avant le nettoyage. - Veillez à enlever tous les objets fragiles, tels que grands vases en céramique, objets en verre, pots de fleur, etc. - Le robot aspirateur ne reconnaît pas les pièces de monnaie, bagues ou autres objets de valeur tels que des bijoux. Enlevez les objets présents sur le sol avant le nettoyage. - Le robot aspirateur est conçu pour détecter les obstacles à une distance de 5 cm. - Les serviettes de bain, les tapis devant la sale de bain, les éviers, les entrées à la buanderie, les cordons d’alimentation, les nappes et les ceintures risquent de se coincer dans la roue d’entraînement ou la brosse principale, ce qui peut, dans le cas d’une nappe, provoquer la chute des objets présents sur la table. Prévenez tous les membres de la famille (ou toute personne qu’il convient de prévenir) d’être prudents avant de lancer le nettoyage ou lors de l’utilisation de mode de nettoyage programmé. - Les enfants évoluant à proximité risqueraient de s’entraver dans le robot aspirateur et de tomber. Veillez à ce que les enfants ne montent pas et ne s’assoient pas dessus. - Les enfants risqueraient de tomber et de se blesser ou d’endommager gravement l’appareil. Si un enfant ou un animal domestique doit rester seul, veillez à mettre le robot aspirateur hors tension. - Le robot aspirateur risquerait d’attirer leur attention. - Si la roue d’entraînement venait à entraîner des doigts, des pattes, des vêtements ou des cheveux, cela risquerait de provoquer des blessures. - S i un enfant ou un animal domestique se trouve dans le chemin du robot aspirateur, il risque d’être détecté comme un obstacle et la zone risque de ne pas être nettoyée. - Lorsque le bouton de mise en marche est désactivé, l’alimentation est coupée et toutes les fonctions sont désactivées. Au moment d’installer la station de recharge, ne laissez pas le cordon d’alimentation traîner sur le sol. - Lorsque le robot aspirateur va se recharger automatiquement ou passe à proximité de la station de recharge, il risquerait d’entraîner le cordon. Laissez toujours le cordon d’alimentation du chargeur branché dans la prise. ien que le robot aspirateur dispose d’une fonction de recharge automatique, si le cordon d’alimentation de la station de recharge n’est pas branché, il ne pourra pas recharger sa batterie automatiquement. 8_ Consignes de sécurité Consignes de sécurité Before use ATTENTION DANGER DANGER DANGER DANGER DANGER 01 Consignes de sécurité ATTENTION Installez le charger à un endroit facilement accessible pour le robot aspirateur. - Si le chargeur est installé dans un endroit difficilement accessible, cela risque de causer des déplacements supplémentaires et de gêner le processus de recharge automatique. Les objets situés devant le chargeur empêchent le robot aspirateur de venir se recharger automatiquement. - Libérez la zone. Il ne doit y avoir aucun obstacle à 50 cm sur les côtés et à 1 m devant. Ne court-circuitez pas les broches de chargement à l’aide d’objets en fer tels que des baguettes, des tournevis, etc. - Cela risquerait d’endommager gravement le chargeur. Assurez-vous qu’il n’y ait aucune trace de liquide sur la station de recharge. - Cela risquerait de provoquer un incendie ou une électrocution. Assurez-vous que le robot n’aspire pas ou ne se déplace pas sur du liquide (eau, huile ou litière d’animaux). - Cela risquerait d’endommager gravement l’appareil. - Le liquide risquerait de se répandre sur les roues et de salir l’intérieur de l’appareil. N’utilisez pas le chargeur à d’autres fins que celles pour lesquelles il est prévu. - Cela risquerait d’endommager gravement le chargeur ou de provoquer un incendie. Consignes de sécurité _9 Consignes de sécurité

EN COURS D’UTILISATION

ATTENTION ATTENTION ATTENTION ATTENTION ATTENTION DANGER REMARQUE Vous ne pouvez pas utiliser le robot aspirateur sur des tapis épais. - Cela risquerait de provoquer un dysfonctionnement de l’appareil. - Cela risquerait d’endommager le tapis. N’utilisez pas le robot aspirateur sur une table ou autre surface en hauteur. - Cela risquerait de l’endommager en cas de chute. Pendant son fonctionnement, le robot aspirateur risque de percuter des meubles tels que les pieds de chaises, de tables et autres meubles fins et longs. - Pour un fonctionnement plus rapide et plus efficace, placez les chaises sur le dessus des tables. Ne posez aucun objet sur le dessus du robot aspirateur. - Cela risquerait de provoquer un dysfonctionnement. Retirez immédiatement tout morceau de papier ou sac plastique aspiré lors du nettoyage. - Utiliser l’appareil pendant un temps prolongé alors que son orifice d’aspiration est obstrué risquerait de l’endommager gravement. En cas d’émission d’un son, d’une odeur anormal(e) ou de fumée, mettez immédiatement l’appareil hors tension et contactez le centre d’assistance clientèle. Le robot aspirateur risque de ne pas pouvoir continuer sa progression s’il est coincé au niveau du seuil de la porte d’entrée ou d’une véranda. - Pour des raisons de sécurité, au bout de 5 minutes d’immobilité, le robot aspirateur interrompt automatiquement son fonctionnement. - Pour relancer son fonctionnement, désactivez le bouton de mise en marche puis réactivez-le après l’avoir déplacé à un endroit où il peut poursuivre le nettoyage. 10_ Consignes de sécurité Consignes de sécurité

EN COURS D’UTILISATION

Le robot aspirateur ne peut pas nettoyer entièrement les endroits qu’il ne peut pas atteindre (ex. : coins, espace entre un canapé et un mur). - Nettoyez de temps en temps ces endroits. REMARQUE Il peut rester des moutons de poussière lorsque le robot aspirateur ne parvient pas à aspirer les moutons de poussière formés au cours du nettoyage. - Si tel est le cas, balayez les moutons de poussière à l’aide d’un autre ustensile de nettoyage. ATTENTION ATTENTION Une fois la lavette fixée, le robot aspirateur ne peut plus avancer sur les tapis. - Pour nettoyer un tapis, retirez d’abord la lavette et son support. Ce produit n’est pas étudié pour être utilisé avec des lavettes humides. Pour nettoyer l’appareil, évitez de vaporiser de l’eau directement sur la surface extérieure ou d’appliquer une substance volatile telle que du benzène, du diluant ou de l’alcool. - Cela risquerait d’endommager gravement l’appareil. ATTENTION N’appuyez pas excessivement sur le pare-chocs du robot aspirateur. - Si le capteur situé sur le pare-chocs est endommagé, le robot aspirateur risque de percuter les murs et les meubles. ATTENTION L’appareil ne doit en aucun cas être démonté ou réparé par une personne autre qu’un technicien de maintenance qualifié. - Cela risquerait d’endommager l’appareil. Consignes de sécurité _11 01 Consignes de sécurité REMARQUE Consignes de sécurité

NETTOYAGE ET ENTRETIEN

DANGER Retirez régulièrement toute substance étrangère accumulée sur les capteurs d’obstacles et d’escarpement. - La saleté accumulée sur les capteurs réduira la précision des détections. Capteur d’escarpement Capteur d’obstacles DANGER DANGER DANGER DANGER DANGER Pour retirer les substances étrangères, utilisez toujours la brosse de nettoyage après avoir mis l’appareil hors tension. - Le non-respect de cette consigne risque d’entraîner la mise en marche accidentelle de l’appareil et de provoquer des blessures ou d’endommager gravement ce dernier. Si le cordon d’alimentation est endommagé, faites-le remplacer par un technicien de maintenance qualifié du centre d’assistance clientèle. - Le non-respect de cette consigne risquerait de provoquer un incendie ou une électrocution. Avant de nettoyer le chargeur, veillez à débrancher le cordon d’alimentation pour des raisons de sécurité. Une fois le nettoyage terminé, nettoyez la lavette et faites-la soigneusement sécher avant de la réutiliser. - Si vous ne le faites pas, cela risque de générer des mauvaises odeurs. Contactez le centre d’assistance clientèle Samsung Electronics pour remplacer la batterie. - Si vous utilisez une batterie non originale, cela risque d’entraîner un dysfonctionnement de l’appareil. ✽ Référence de la batterie : type AA Ni-MH, UNION SUPPO, modèle HPY, x12. 12_ Consignes de sécurité Brosse rotative latérale Brosse principale Fonctions du produit

UTILITÉ DE LA FONCTION VIRTUAL GUARD

Vous pouvez restreindre le fonctionnement du robot aspirateur à une zone particulière en utilisant le mode « Fence » (mur virtuel) ou en nettoyant plusieurs zones une par une à l’aide du mode « Guard » (porte virtuelle).

• What is ceiling shape recognition (Visionary mappingTM)? This function recognizes the shape of the ceiling using the camera on top to identify the area to be cleaned and determines the best way to pass over and clean every section of the floor.

NETTOYAGE PARFAIT DE CHAQUE RECOIN

Le robot aspirateur nettoie le sol de manière séquentielle ( ) selon la carte déterminée par la fonction de reconnaissance du plafond. Il peut ainsi nettoyer chaque recoin de la pièce.

LES DIFFÉRENTS MODES DE NETTOYAGE

Différents modes de nettoyage sont disponibles afin de répondre à tous vos besoins.

1. Mode Auto : Permet de nettoyer

les pièces automatiquement.

2. Mode Spot : Permet de nettoyer

une zone localisée en profondeur. Il peut être utilisé pour aspirer des miettes de pain ou de biscuits.

3. Mode Max : Fonctionne jusqu’à épuisement presque total de la batterie.

4. Mode Manual : Il est possible de nettoyer le sol manuellement en déplaçant soi-même le

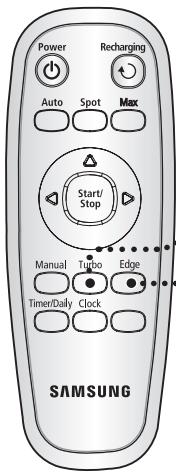

5. Mode Turbo : lorsque ce mode est activé, la brosse tourne à vitesse maximale ; l’aspirateur est

donc plus efficace. (Vous pouvez activer ou désactiver ce mode à l’aide de la télécommande.)

6. Mode Edge (Obstacle)

Lorsque le capteur détecte un obstacle sur son trajet, le robot aspirateur réduit sa vitesse afin de minimiser le choc (le capteur antichoc contribue également à réduire l’impact). L’appareil permet un nettoyage des angles le plus efficace possible.

7. Mode de nettoyage programmé : Il est possible de programmer le robot aspirateur pour

qu’il nettoie le sol à une heure précise.

8. Mode de nettoyage quotidien : Le robot aspirateur nettoie le sol tous les jours à une heure définie.

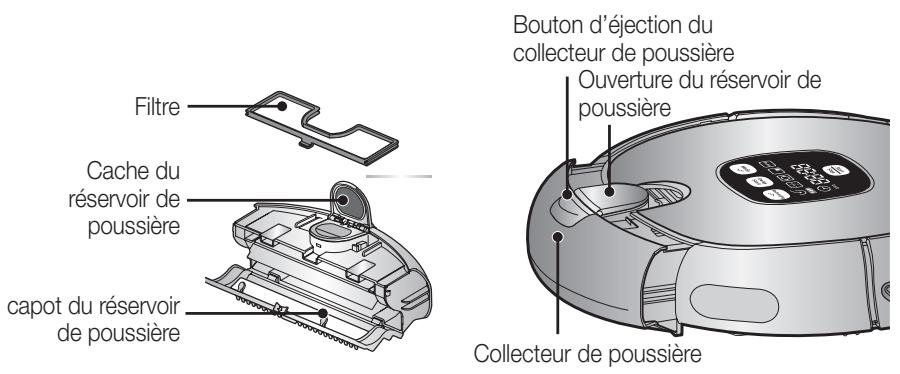

OUVERTURE FACILE DU RÉSERVOIR DE POUSSIÈRE L’ouverture supérieure du réservoir de poussière permet de le vider facilement à l’aide d’un aspirateur classique tout en évitant que la poussière ne s’envole. Fonctions du produit _13 Fonctions du produit CHARGEMENT AUTOMATIQUE Lorsque la batterie est faible, le robot aspirateur se dirige automatiquement vers le chargeur où il sera rapidement rechargé.

BROSSE ROTATIVE LATÉRALE

La brosse rotative latérale permet de nettoyer la poussière sur les côtés. Le système de pilotage révolutionnaire du robot aspirateur lui permet de franchir les seuils de portes d’une hauteur d’environ 1.5 cm et de nettoyer toutes les pièces. Le robot aspirateur risque de ne pas pouvoir franchir les seuils de porte de 1,5 cm en fonction de leur forme. ANTI-COLLISION Le robot aspirateur détecte et évite les obstacles en 2 étapes. D’abord, les 8 capteurs d’obstacles détectent les obstacles et si le robot aspirateur vient à percuter un obstacle, les 2 capteurs antichocs absorbent l’impact. ANTI-CHUTE Les 3 capteurs d’escarpement détectent les marches descendantes (escaliers ou seuil de la porte d’entrée) afin d’éviter que le robot aspirateur ne tombe.

SYSTÈME DE SÉCURITÉ

Lorsque le robot aspirateur vient à être surélevé au cours du nettoyage, les roues d’entraînement, la brosse principale, le moteur d’aspiration et la brosse rotative latérale s’arrêtent automatiquement grâce à la détection du capteur. 14_ Fonctions du produit Montage de l’aspirateur COMPOSANTS 02 Montage de l’aspirateur

Chargeur (Station de recharge) Autres composants Manuel d’utilisation / 2 piles VIRTUAL GUARD Filtre de rechange Support pour télécommande Lavette microfibre Brosse de nettoyage Montage de l’aspirateur _15 Montage de l’aspirateur

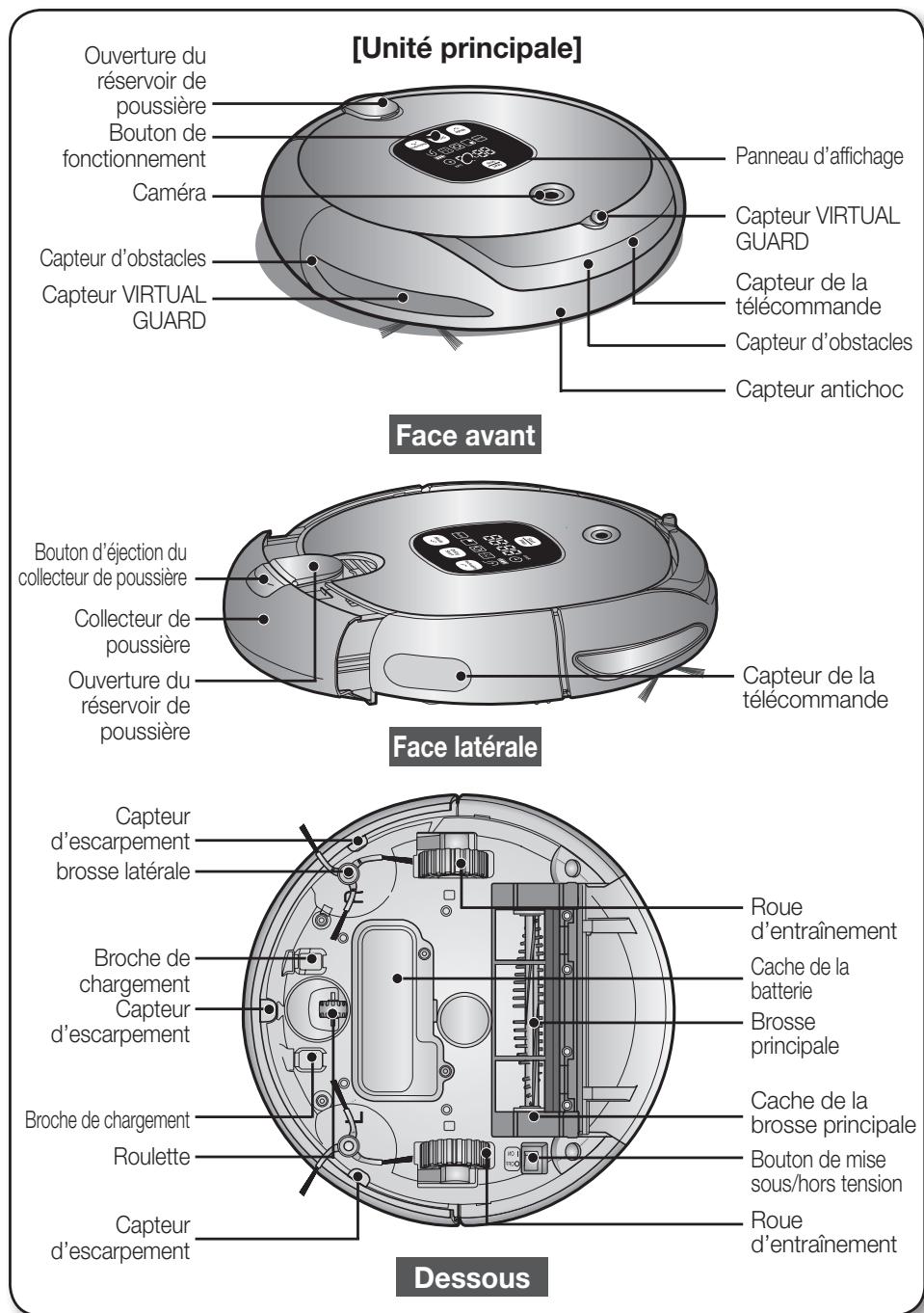

NOMENCLATURE DES PIÈCES

Ouverture du réservoir de poussière Bouton de fonctionnement Caméra [Unité principale] Panneau d’affichage Capteur VIRTUAL GUARD Capteur d’obstacles Capteur de la télécommande Capteur d’obstacles Capteur VIRTUAL GUARD Capteur antichoc Face avant Bouton d’éjection du collecteur de poussière Collecteur de poussière Ouverture du réservoir de poussière Capteur de la télécommande Face latérale Capteur d’escarpement brosse latérale Roue d’entraînement Cache de la batterie Brosse principale Broche de chargement Capteur d’escarpement Cache de la brosse principale Bouton de mise sous/hors tension Broche de chargement Roulette Capteur d’escarpement 16_ Montage de l’aspirateur Roue d’entraînement Dessous Montage de l’aspirateur

NOMENCLATURE DES PIÈCES

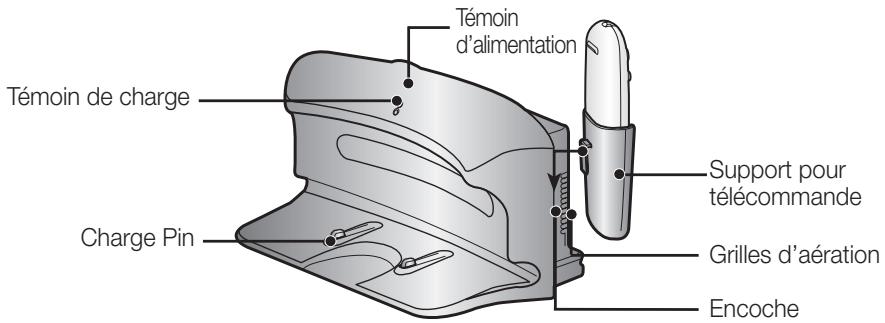

[Chargeur (Station de recharge)] Témoin de charge Support pour télécommande Charge Pin Grilles d’aération Encoche [Module VIRTUAL GUARD] Bouton Mode/Mise en marche Capteur de détection de l’unité principale Témoin de mode Capteur de détection de distance

Mise en place des piles Les piles ne sont pas fournies avec l’appareil. Elles doivent être achetées séparément. Insérez les piles alcalines (type D) avant d’utiliser l’appareil.

Soulevez le couvercle du module VIRTUAL GUARD tout en appuyant sur la languette de verrouillage. Insérez les piles dans le module VIRTUAL GUARD comme indiqué sur la figure ci-dessous. (Si les piles sont insérées à l’envers, le module VIRTUAL GUARD ne fonctionnera pas.) Après avoir inséré la languette du couvercle dans l’encoche, appuyez sur l’autre côté pour le fermer jusqu’à ce qu’un petit clic se fasse entendre. ✽ Spécification : piles alcalines de type D (LR20) Montage de l’aspirateur _17 02 Montage de l’aspirateur Témoin d’alimentation Montage de l’aspirateur

NOMENCLATURE DES PIÈCES

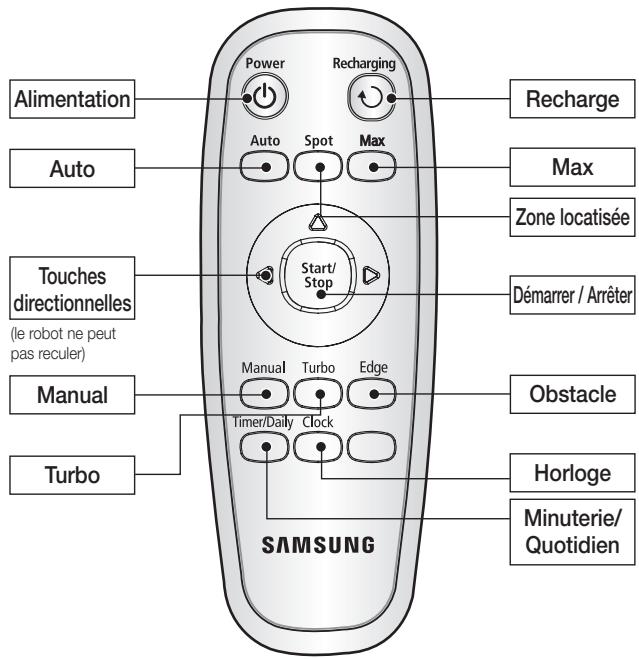

[Panneau d’affichage] Alimentation Recharge Auto Max Zone locatisée Touches directionnelles Démarrer / Arrêter (le robot ne peut pas reculer) Manual Obstacle Turbo Horloge Minuterie/ Quotidien

Mise en place des piles de la télécommande Les piles ne sont pas insérées dans la télécommande au moment de l’achat de l’appareil. Insérez les piles alcalines (type AAA) avant d’utiliser l’appareil.

Soulevez le couvercle du compartiment à piles situé à l’arrière de la télécommande tout en appuyant sur la languette de verrouillage. Insérez les piles dans la télécommande comme indiqué sur la figure ci-dessous. (Si les piles sont insérées à l’envers, la télécommande ne fonctionnera pas.) Après avoir inséré la languette du couvercle dans l’encoche, appuyez sur l’autre côté pour le fermer jusqu’à ce qu’un petit clic se fasse entendre. ✽ Spécification : piles alcalines de type AAA 18_ Montage de l’aspirateur Montage de l’aspirateur

NOMENCLATURE DES PIÈCES

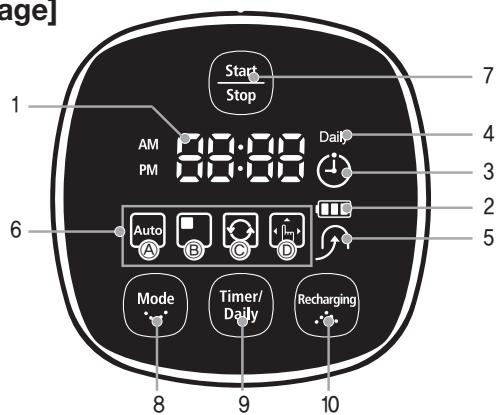

[Panneau d’affichage]

1. Affichage numérique

- Affiche la minuterie, le statut de progression et les codes d’erreur à l’aide de chiffres, de lettres et de symboles.

2. Indicateur du niveau de la batterie

- En cours de charge : indique la progression de la charge en 3 étapes (3 carrés). - En cours d’utilisation : indique le niveau de charge de la batterie. Lorsque l’appareil est en marche, le niveau de charge de la batterie baisse d’un carré à la fois en partant du niveau maximum. (Lorsque la batterie est totalement déchargée, le dernier carré clignote et le message « LO » s’affiche.)

3. Nettoyage programmé

- Lorsque le mode de nettoyage programmé est activé, le symbole correspondant est allumé.

4. Daily

- Lorsque le nettoyage quotidien est activé, le témoin Daily est allumé.

5. Recharge

- Ce symbole s’allume lorsque le robot aspirateur retourne sur la station de recharge pour recharger sa batterie.

6. Affichage du mode de nettoyage

- Chaque fois que le bouton de mode de nettoyage est actionné, le mode de nettoyage correspondant s’affiche. (a) Mode automatique : ce symbole s’allume lorsque le mode de nettoyage Auto est sélectionné. (b) Mode localisé : ce symbole s’allume lorsque le mode de nettoyage Spot est sélectionné. (c) Mode intensif : ce symbole s’allume lorsque le mode de nettoyage Max est sélectionné. (d) Mode manuel : ce symbole s’allume lorsque le mode de nettoyage Manual est sélectionné. Button part

7. Start/Stop

- Permet de démarrer/arrêter le nettoyage.

8. Mode de nettoyage

ermet de sélectionner le mode de nettoyage. Une fois le mode de nettoyage sélectionné, appuyez sur le bouton ( ) pour démarrer le nettoyage.

9. Minuterie/Quotidien

- Permet de programmer le nettoyage.

10. Recharging

- Lorsque ce bouton est actionné, le symbole de recharge s’allume et le robot aspirateur retourne sur la station de recharge pour recharger sa batterie. Montage de l’aspirateur _19 02 Montage de l’aspirateur

Fonctionnement de l’aspirateur Installing the robotic vacuum cleaner

PROCÉDURE D’INSTALLATION

1. Mise sous/hors tension

Pour utiliser le robot aspirateur, vous devez actionner le bouton de mise sous tension situé sur le dessous de l’unité principale.

2. Installation du chargeur

Pour charger le robot aspirateur, vous devez d’abord installer le chargeur. La batterie étant déchargée au moment de l’achat de l’appareil, vous devez la recharger totalement avant d’utiliser l’appareil.

3. Charge de la batterie

Vous devez charger la batterie totalement avant d’utiliser le robot aspirateur.

4. Réglage de l’heure

Vous devez régler l’heure pour pouvoir utiliser les options de nettoyage programmé et quotidien.

5. Installation du module VIRTUAL GUARD

Vous pouvez restreindre le fonctionnement du robot aspirateur à une zone particulière en utilisant le mode « Fence » (mur virtuel) ou nettoyer plusieurs zones une par une à l’aide du mode « Guard » (porte virtuelle).

6. Fixation d’une lavette

Fixez la lavette à la base du robot aspirateur.

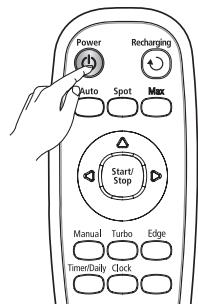

MISE SOUS/HORS TENSION

Pour utiliser le robot aspirateur, vous devez actionner le bouton de mise sous tension. Si vous désactivez le bouton de mise sous tension, tous les réglages seront réinitialisés.

1. Turn over the main unit and turn the Power Switch on.

- Si les icônes ne s’allument pas, cela indique que la batterie est déchargée. Si tel est le cas, installez le robot aspirateur sur la station de recharge après avoir activé le bouton de mise sous tension. - Notez que la désactivation du bouton de mise sous tension entraîne la réinitialisation de tous les réglages. ✽ Si aucun bouton n’est actionné pendant 5 minutes environ, l’appareil s'éteint automatiquement pour éviter que la batterie ne se décharge. Pour le rallumer, appuyez pendant quelques secondes sur le bouton Run/Stop (Démarrer/Arrêter) situé sur l’appareil ou la télécommande. ATTENTION Si le bouton de mise sous tension est désactivé, le robot aspirateur ne se rechargera pas, même s’il est installé sur la station de recharge. 20_ Fonctionnement de l’aspirateur Fonctionnement de l’aspirateur

INSTALLATION DU ROBOT ASPIRATEUR

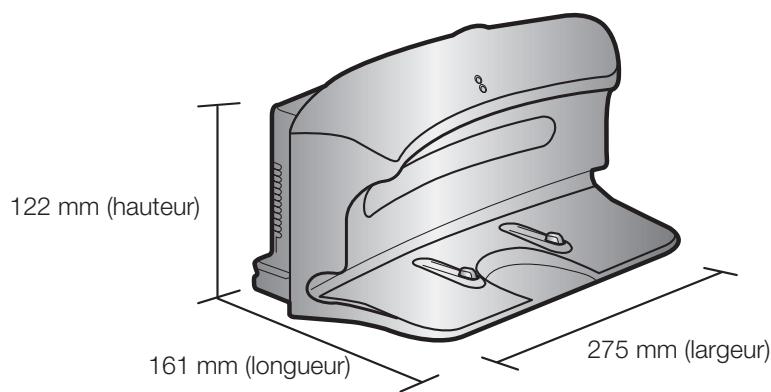

INSTALLATION DU CHARGEUR

Témoin d’alimentation Témoin de charge

2. Il ne doit y avoir aucun obstacle à 50 cm sur les

côtés et à 1 m devant.

3. Installez le charger à un endroit facilement accessible

pour le robot aspirateur.

4. D

isposez le cordon d’alimentation le long du mur.

5. S

i le sol est recouvert de parquet, installez le chargeur dans la même direction que les lattes en bois. REMARQUE Laissez toujours le cordon d’alimentation du chargeur branché dans la prise murale. - Si le chargeur n’est pas alimenté, le robot ne sera pas en mesure de trouver le chargeur et d’aller se recharger automatiquement. - Si le robot aspirateur est séparé du chargeur, la batterie se décharge automatiquement. Fonctionnement de l’aspirateur _21 03 Fonctionnement de l’aspirateur

1. Installez le chargeur sur une surface plane.

Fonctionnement de l’aspirateur

INSTALLATION DU ROBOT ASPIRATEUR

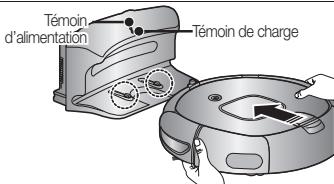

CHARGE Au moment de l’achat de l’appareil, la batterie est totalement déchargée. Vous devez donc charger manuellement le robot aspirateur. Témoin d’alimentation Témoin de charge Activez le bouton de mise sous tension situé sur le dessous de l’appareil.

1. A

près avoir aligné les broches de chargement de l’unité principale avec celles de la station de recharge, appuyez sur l’unité principale jusqu’à entendre un son indiquant que la recharge commence. - Le témoin de charge devient vert. Témoin d’alimentation

2. Vérifiez le statut de charge du robot aspirateur.

orsque le chargement débute, l’indicateur du niveau de la batterie et “ ” s’affichent sur le panneau d’affichage. - À la fin du chargement, l’indicateur du niveau de la batterie et le message « FULL » s’affichent sur le panneau d’affichage.

Clignotant orsque l’indicateur du niveau de la batterie se met à clignoter en cours de fonctionnement, le robot aspirateur s’arrête et retourne automatiquement se recharger sur le chargeur. Témoin de charge En cours de charge Chargé au maximum En cours de charge Charge nécessaire L orsque l’indicateur du niveau de la batterie clignote et que le message « LO » s’affiche en cours de fonctionnement, le robot aspirateur ne peut pas être contrôlé par la télécommande ni par les boutons de l’unité principale. Dans ce cas-là, vous devez porter directement le robot aspirateur jusqu’au chargeur pour recharger la batterie. (Ceci n’est valable que lorsque la batterie est totalement déchargée.) ● Au moment de l’achat de l’appareil, il faut environ 120 minutes pour que la batterie se charge totalement pour un fonctionnement d’environ 90 minutes. ● Si la batterie est en surchauffe, le temps de charge peut être plus long. ● Mesures à prendre si le chargement n’est pas régulier. Si le robot aspirateur ne peut pas se recharger automatiquement, vérifiez les points suivants : - Activez le bouton de mise sous tension du robot aspirateur puis désactivez-le (réinitialisation). - Rebranchez le chargeur (réinitialisation). - Vérifiez qu’aucune substance étrangère n’est présente sur les connecteurs de charge et essuyez les connecteurs de l’unité principale et du chargeur à l’aide d’un chiffon sec. - Vérifiez qu’aucun objet pouvant constituer un puissant réflecteur n’est à proximité du chargeur. ● Lorsque le robot aspirateur est séparé du chargeur, il se décharge naturellement. - Chargez le robot aspirateur via le chargeur, si possible. (Si vous devez quitter votre domicile pendant une période prolongée pour un voyage d’affaires, d’agrément, etc., désactivez le bouton de mise sous tension du robot aspirateur et débranchez le chargeur pour les ranger.) REMARQUE 22_ Fonctionnement de l’aspirateur Fonctionnement de l’aspirateur

INSTALLATION DU ROBOT ASPIRATEUR

À PROPOS DE LA BATTERIE

e robot aspirateur est alimenté par une batterie NiMH (« Nickel-Metal Hydride ») respectueuse de l’environnement, rechargeable et dotée d’une fonction de prévention de surcharge garantissant une longue durée. ■ La période de garantie de la batterie est de 6 mois à compter de la date d’achat. ■ Au moment d’acheter une batterie, exigez du centre d’assistance clientèle le symbole ( ) authentique ainsi que le numéro de modèle avant de l’acheter.

- Cette batterie est destinée uniquement à des robots de nettoyage Samsung. Il est strictement interdit de l’utiliser avec d’autres appareils ou à d’autres fins. - Ne démontez pas et ne modifiez pas la batterie. - Chargez-la dans un lieu bien aéré. - Ne placez jamais la batterie à proximité d’un feu ou d’une source de chaleur. - Ne connectez aucun objet métallique aux bornes (+) ou (-) de la batterie. - Laissez-le toujours à l’intérieur (0℃ à 40℃). - Avant de mettre cet appareil au rebus, débarrassez-vous de la batterie d’une manière respectueuse de l’environnement. - Ne jetez pas la batterie avec vos ordures ménagères. - Respectez les réglementations locales de recyclage des batteries usées. i la batterie ne fonctionne plus, ne la démontez pas et contactez le centre d’assistance clientèle le plus proche. n temps de charge plus long et un temps de fonctionnement de la batterie plus court indiquent que celle-ci est en fin de vie. Contactez un centre d’assistance clientèle agréé pour remplacez votre batterie. La batterie rechargeable intégrée au produit ne peut pas être remplacée par l’utilisateur. Contactez votre revendeur pour procéder à son remplacement. Fonctionnement de l’aspirateur _23 03 Fonctionnement de l’aspirateur ✽ Référence de la batterie : type AA Ni-MH, UNION SUPPO, modèle HPY, x12. Fonctionnement de l’aspirateur

INSTALLATION DU ROBOT ASPIRATEUR

RÉGLAGE DE L’HEURE

Pour pouvoir utiliser correctement les options de nettoyage programmé et de nettoyage quotidien, le réglage de l’heure est nécessaire. Vous pouvez uniquement régler l’heure à l’aide de la télécommande.

Vous pouvez uniquement régler l’heure à l’aide de la télécommande. Télécommande Action correspondante Imaginez qu’il soit 07:00 a.m. 1 Permet de saisir l’heure. Clignote Clignote Diminuerest Augmenter réglage. 3 Permet de régler l’heure. Clignote Clignote 2 Permet d’entrer en mode Diminuerest Augmenter 4 Permet de saisir les minutes. 5 Permet de valider le réglage. - Pour quitter le mode de réglage de l’heure, appuyez sur le bouton ( ) au lieu du bouton de réglage de l’heure. - Si un nettoyage programmé est défini, vous ne pouvez pas modifier l’heure. 24_ Fonctionnement de l’aspirateur Fonctionnement de l’aspirateur

INSTALLATION DU ROBOT ASPIRATEUR

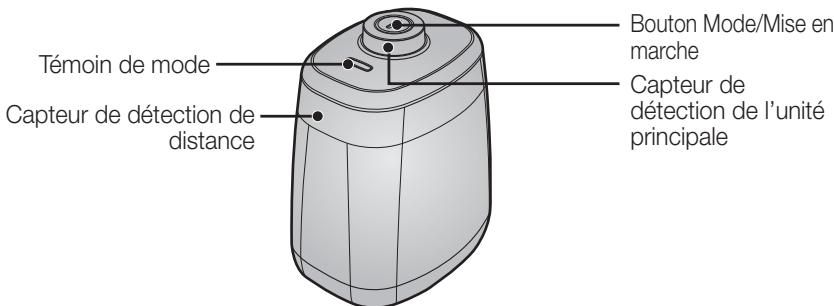

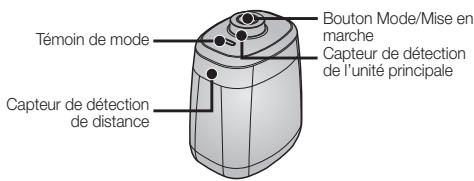

INSTALLATION DU MODULE VIRTUAL GUARD

Bouton Mode/Mise en marche Capteur de détection de l’unité principale Témoin de mode Capteur de détection de distance Fonctionnement des boutons

1. Fonctionnement du témoin de mode

- Mode Fence (mur virtuel) : le témoin est rouge - Mode Guard (porte virtuelle) : le témoin est vert - Off (désactivé) : le témoin est éteint

2. Réglage du mode

’actionnement du bouton Mode/Mise en marche sélectionne tour à tour un mode dans l’ordre suivant_mode Fence (mur virtuel) ➝ mode Guard (porte virtuelle) ➝ désactivé. ✽ La distance du mur virtuel est de 2,5 m minimum et peut différer selon l’environnement et l’état de mouvement du robot. Création d’une barrière (mur virtuel) Le module VIRTUAL GUARD crée une barrière invisible infranchissable pour le robot aspirateur. Par ex. : devant des pots de fleurs, des meubles, la porte d’entrée, etc. Capteur de détection de distance

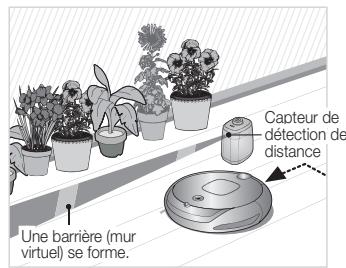

1. Sélectionnez le mode Fence (mur virtuel) à l’aide

du bouton Mode/Mise en marche. - Le témoin de mode devient rouge. Une barrière (mur virtuel) se forme.

2. Installez le module VIRTUAL GUARD devant la

zone dont vous souhaitez bloquer l’accès pour le robot aspirateur. - Orientez le module VIRTUAL GUARD de manière à ce que son capteur de détection de distance puisse former une barrière invisible infranchissable pour le robot aspirateur. Fonctionnement de l’aspirateur _25 03 Fonctionnement de l’aspirateur Vous pouvez restreindre le fonctionnement du robot aspirateur à une zone particulière en utilisant le mode « Fence » (mur virtuel) ou nettoyer plusieurs zones une par une à l’aide du mode « Guard » (porte virtuelle). Fonctionnement de l’aspirateur Utilisation du mode Guard (porte virtuelle) Pièce 2 Pièce 1 Le module VIRTUAL GUARD forme une porte invisible infranchissable pour le robot aspirateur tant que le nettoyage de la pièce en cours n’est pas terminé. Le module VIRTUAL GUARD ouvre la porte invisible une fois que le nettoyage de la pièce est terminé.

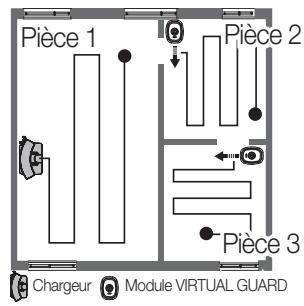

1. Sélectionnez le mode Guard (porte virtuelle) à l’aide

du bouton Mode/Mise en marche. - Le témoin de mode devient vert. Pièce 3 Chargeur

2. Installez le module VIRTUAL GUARD à l’entrée de la

pièce à nettoyer. - Orientez le module VIRTUAL GUARD de manière à ce que son capteur de détection de distance puisse former une barrière invisible infranchissable pour le robot aspirateur. Capteur de détection de distance ● Lorsque vous n’utilisez pas le module VIRTUAL GUARD, REMARQUE éteignez-le. (Lorsque vous n’utilisez pas le robot pendant une longue période de temps, retirez-en les batteries pour Un «garde» (porte virtuelle) se forme. ne pas avoir à les décharger.)

• Si le bouton Mode/Alimentation ne fonctionne pas, cela ✽ Une barrière invisible se forme indique que les batteries sont épuisées. Dans ce cas, pour empêcher le robot aspirateur remplacez les batteries. (Spécifications : Batteries alcalines de heurter le module VIRTUAL de type D (LR20)). GUARD ; il est donc conseillé
• Vous pouvez acheter un module VIRTUAL GUARD d’installer ce dernier à 30 cm de la supplémentaire du service à la clientèle de Samsung porte, le long du mur. Électronique Ltée. À propos du capteur infrarouge ATTENTION [Priorité des signaux infrarouges] ● La transmission du signal infrarouge peut ne pas être régulière dans les lieux comportant des lampes halogènes ou en extérieur. e robot aspirateur utilise trois types de Module VIRTUAL GUARD Chargeur systèmes à infrarouge et l’un d’eux peut ne Télécommande pas fonctionner face à un autre ayant une priorité plus élevée. orsque le robot aspirateur est contrôlé par la télécommande, il est possible que celuici franchisse la barrière virtuelle du module VIRTUAL GUARD ou heurte un obstacle, car le signal de la télécommande est plus fort que celui du module. ● Lorsque le robot aspirateur est utilisé dans un lieu exigu ou à trop grande proximité, celui-ci risque de mal fonctionner en raison d’interférences des signaux infrarouges. ● Installez le module VIRTUAL GUARD suffisamment loin du chargeur car le chargement automatique risque d’être interrompu si le module est trop près du chargeur. i plusieurs robots aspirateurs sont utilisés simultanément, ils risquent de mal fonctionner en raison d’interférences des signaux infrarouges. 26_ Fonctionnement de l’aspirateur Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR

FIXATION D’UNE LAVETTE

Grâce à la lavette microfibre, vous pouvez éliminer efficacement la poussière.

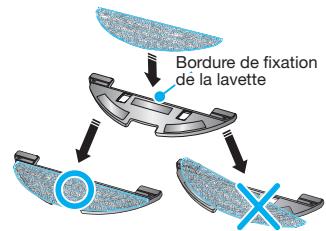

1. Fixez la lavette sur l’attache Velcro du support.

- Fixez la lavette en veillant à ce qu’elle ne dépasse pas sur les bords. Bordure de fixation de la lavette

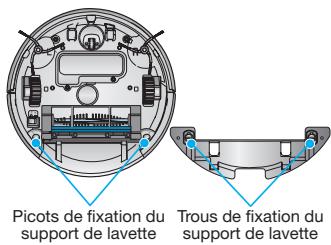

2. Faites correspondre les trous du support de

lavette aux picots situés sous le robot aspirateur et appuyez jusqu’à entendre un « clic ». - Remarque : si le support de lavette est mal fixé, il risque de se détacher pendant le nettoyage.

3. Posez le support de lavette sur lequel est fixée la

lavette sur le sol et appuyez vers le bas.

ixez la lavette en veillant à ce qu’elle ne dépasse pas de la bordure de fixation. Picots de fixation du Trous de fixation du support de lavette support de lavette ● Le robot aspirateur ne peut pas se déplacer CAUTION sur les tapis si une lavette y est fixée. Avant de nettoyer un tapis, détachez la lavette et son support. ● Une fois le nettoyage terminé, nettoyez la lavette sale. ● Utilisez la lavette uniquement après l’avoir soigneusement fait sécher. (Vous ne pouvez pas utiliser de lavette humide.) ● S’il y a du liquide sur le sol tel que du café, n’utilisez pas la lavette pour nettoyer afin d’éviter de répandre le liquide sur le sol. Fonctionnement de l’aspirateur _27 03 Fonctionnement de l’aspirateur Procédure de fixation de la lavette Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR

DÉMARRAGE/ARRÊT DU NETTOYAGE

Vous pouvez lancer ou interrompre toutes les fonctions du robot aspirateur.

haque fonction du robot aspirateur ne fonctionne que si le bouton de mise sous tension est allumé.

orsque le robot aspirateur est en cours de fonctionnement, appuyez sur le bouton ( ) pour annuler l’opération puis sélectionnez une fonction. Mise sous/hors tension Mise sous tension - Télécommande : appuyez sur le bouton [Power]. - Unité principale : appuyez sur le bouton ( ). Mise hors tension - Télécommande : appuyez sur le bouton [Power]. - Unité principale : maintenez appuyé le bouton ( pendant 3 secondes. Utilisation de la télécommande Démarrage ou arrêt du nettoyage Démarrage - Télécommande : appuyez sur bouton Auto (Auto), Spot (Localisé), Max (Intensif), Manual (Manuel). - Unité principale : sélectionnez le mode Auto (Auto)/ Spot (Localisé)/Max (Intensif)/Manual (Manuel) à l’aide des boutons ( ) puis ( ). - Lorsque le nettoyage démarre, le robot aspirateur commence à se déplacer. ✽ Si vous appuyez sur le bouton ( ) sans sélectionner de mode de nettoyage, le nettoyage démarre en mode Auto. Arrêt - Pour arrêter, appuyez sur le bouton ( ) de la télécommande ou de l’unité principale. - Lorsque le nettoyage s’interrompt, le robot aspirateur s’arrête. 28_ Fonctionnement de l’aspirateur Utilisation des boutons de l’unité principale Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR

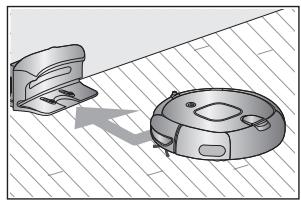

03 Fonctionnement de l’aspirateur Afin de renvoyer le robot aspirateur sur le chargeur pour recharger la batterie, appuyez sur le bouton Recharging. orsque le robot aspirateur est en cours de fonctionnement, appuyez sur le bouton ( ) pour annuler l’opération puis sur le bouton Recharging.

1. Appuyez sur le bouton Recharging.

- Le symbole ( ) de l’unité principale s’allume et le robot aspirateur se dirige vers le chargeur.

2. Pour interrompre le robot aspirateur alors qu’il se

dirige vers le chargeur, appuyez sur le bouton (

3. Pour tester la fonction de chargement automatique,

appuyez sur le bouton Recharging lorsque le robot aspirateur se trouve à moins de 1,5m du chargeur. Utilisation de la télécommande Dépannage au cas où le robot aspirateur ne retourne pas sur le chargeur ● Vérifiez l’installation du chargeur - Si le chargeur, de là où il est installé, ne parvient pas à guider le robot aspirateur jusqu’à lui. - Si le chargeur se situe à plus de 5 m du robot aspirateur. - Le robot aspirateur peut avoir besoin de plus de temps pour revenir au chargeur. ● Vous devez charger manuellement le robot aspirateur dans les situations suivantes : - Si le chargeur est installé dans un endroit inaccessible. - Si la batterie est entièrement déchargée. - Si le robot aspirateur est coincé par un obstacle (un meuble par ex.). - Si le robot aspirateur ne parvient pas à franchir le seuil de porte de la pièce où est installé le chargeur. Utilisation des boutons de l’unité principale Fonctionnement de l’aspirateur _29 Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR

NETTOYAGE AUTOMATIQUE Le robot aspirateur se déplace tout seul et nettoie automatiquement votre intérieur jusqu’à ce que le nettoyage soit terminé. i le nettoyage démarre alors que le robot aspirateur se situe sur la station de recharge, le temps qu’il lui faudra pour revenir sur cette dernière sera moins long car il garde en mémoire sa position initiale lorsqu’il se déplace. ■ Si le niveau de la batterie devient faible en cours de nettoyage, le robot aspirateur revient automatiquement sur la station de recharge et reprend le nettoyage une fois sa batterie chargée. (Nombre de fois où il reprendra le nettoyage : une fois)

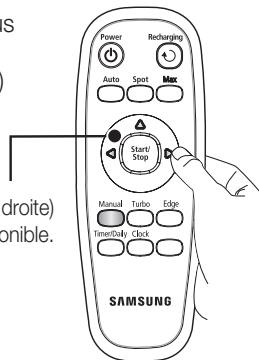

Bouton de l’unité principale Bouton de la télécommande Action correspondante 1 Permet de régler

le mode. 1time 2 Permet d’annuler le mode. À propos de la fonction de reprise du nettoyage REMARQUE ● Si le robot aspirateur considère que le nettoyage est terminé, la fonction de reprise du nettoyage n’est pas effectuée. ● Si vous déplacez le robot aspirateur alors qu’il est en train d’être rechargé ou appuyez sur un bouton, il va considérer que le nettoyage est terminé et ne le reprendra pas. ● Ne déplacez pas le robot aspirateur et n’appuyez sur ATTENTION aucun bouton lorsqu’il est en cours de nettoyage. Sinon, il va considérer que le nettoyage est terminé et va recommencer à nettoyer depuis le début. orsque vous appuyez sur le bouton de la télécommande Turbo (Turbo), les indications « On turbo » ( (Turbo activé) et « Off turbo »( )(Turbo désactivé) Mode Edge (Bordure) s’affichent tour à tour à l’écran. Lorsque l’indication « On turbo » (Turbo activé) est affichée, vous pouvez nettoyer le sol en mode Turbo (Turbo). orsque vous appuyez sur le bouton de la télécommande Edge (Bordure), les indications « On edge » ( (Bordure activée) et « Off edge » ( ) (Bordure désactivée) s’affichent tour à tour à l’écran. Lorsque l’indication « On edge » (Bordure activée) est affichée, vous pouvez nettoyer le sol en mode Edge (Bordure). Nettoyage terminé i vous sélectionnez simultanément le mode Turbo (Turbo) et le mode Edge (Bordure), l’indication( ) s’affiche à l’écran. 30_ Fonctionnement de l’aspirateur Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR

NETTOYAGE LOCALISÉ Vous pouvez nettoyer une zone spécifique couverte de miettes de biscuits par exemple. Environ 1,5 m éplacez le robot aspirateur là où vous souhaitez effectuer un nettoyage localisé. Bouton de l’unité principale Bouton de la télécommande Action correspondante 1 Permet de régler

le mode. 2time 2 Permet d’annuler le mode. - En mode de nettoyage localisé (Spot), le robot aspirateur nettoie une zone de 1,5m x 1,5m. - Une fois le nettoyage terminé, le robot aspirateur affiche les messages « End », « Stop » et « Stand by ». REMARQUE Lorsque le robot aspirateur est installé sur la station de recharge, le mode de nettoyage localisé n’est pas disponible. orsque vous appuyez sur le bouton de la télécommande ATTENTION Turbo (Turbo), les indications « On turbo » ( (Turbo activé) et « Off turbo »( )(Turbo désactivé) s’affichent tour à tour à l’écran. Lorsque l’indication « On turbo » (Turbo activé) est affichée, vous pouvez nettoyer le Mode Edge (Bordure) sol en mode Turbo (Turbo). orsque vous appuyez sur le bouton de la télécommande Edge (Bordure), les indications « On edge » ( (Bordure activée) et « Off edge » ( ) (Bordure désactivée) s’affichent tour à tour à l’écran. Lorsque l’indication « On edge » (Bordure activée) est affichée, vous pouvez nettoyer le sol en mode Edge (Bordure). i vous sélectionnez simultanément le mode Turbo (Turbo) et le mode Edge (Bordure), l’indication(

s’affiche à l’écran. Nettoyage terminé Fonctionnement de l’aspirateur _31 03 Fonctionnement de l’aspirateur

Environ 1,5 m Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR

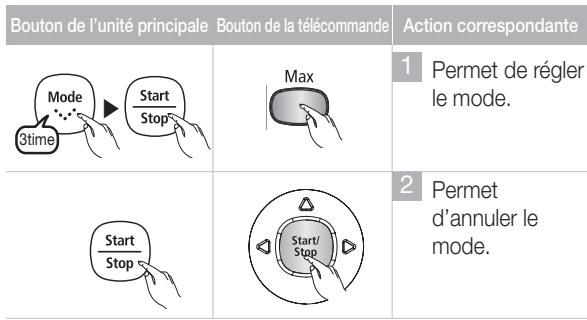

NETTOYAGE INTENSIF Le robot aspirateur se déplace automatiquement et nettoie jusqu’à ce que la batterie soit épuisée et que le dernier carré de l’indicateur du niveau de la batterie clignote.

i le nettoyage démarre alors que le robot aspirateur se situe sur la station de recharge, le temps qu’il lui faudra pour revenir sur cette dernière sera moins important car il garde en mémoire sa position initiale lorsqu’il se déplace.

i le niveau de la batterie devient faible en cours de nettoyage, le robot aspirateur revient automatiquement sur la station de recharge et reprend le nettoyage une fois sa batterie chargée. (Nombre de fois où il reprendra le nettoyage : une fois) Bouton de l’unité principale Bouton de la télécommande Action correspondante 1 Permet de régler

le mode. 3time 2 Permet d’annuler le mode. À propos de la fonction de reprise du nettoyage REMARQUE ● Si le robot aspirateur considère que le nettoyage est terminé, il ne le reprend pas. ● Si vous déplacez le robot aspirateur alors qu’il est en train d’être rechargé ou appuyez sur un bouton, il va considérer que le nettoyage est terminé (et ne le reprendra pas). ● Ne déplacez pas le robot aspirateur et n’appuyez sur ATTENTION aucun bouton lorsqu’il est en cours de nettoyage. Sinon, il va considérer que le nettoyage est terminé et va recommencer à nettoyer depuis le début. orsque vous appuyez sur le bouton de la télécommande Turbo (Turbo), les indications « On turbo » ( (Turbo activé) et « Off turbo »( )(Turbo désactivé) s’affichent tour à tour à l’écran. Lorsque l’indication « On Mode Edge (Bordure) turbo » (Turbo activé) est affichée, vous pouvez nettoyer le sol en mode Turbo (Turbo). orsque vous appuyez sur le bouton de la télécommande Edge (Bordure), les indications « On edge » ( (Bordure activée) et « Off edge » ( ) (Bordure désactivée) s’affichent tour à tour à l’écran. Lorsque l’indication « On edge » (Bordure activée) est affichée, vous pouvez nettoyer le sol en mode Edge (Bordure). i vous sélectionnez simultanément le mode Turbo (Turbo) et le mode Edge (Bordure), l’indication( ) s’affiche à l’écran.

32_ Fonctionnement de l’aspirateur Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR

NETTOYAGE MANUEL Vous pouvez déplacer le robot aspirateur pour nettoyer une zone précise directement à l’aide de la télécommande. éplacez le robot aspirateur là où vous souhaitez effectuer un nettoyage manuel.

ous pouvez nettoyer manuellement à l’aide de la télécommande uniquement. Bouton de l’unité principale Remote control button Action correspondante 1 Permet de régler

le mode. 4time 2 Permet d’annuler le mode. REMARQUE ● Lorsque le robot aspirateur est installé sur la station de recharge, le mode de nettoyage manuel n’est pas disponible. orsque vous appuyez sur le bouton de la télécommande ATTENTION Turbo (Turbo), les indications « On turbo » ( (Turbo activé) et « Off turbo »( )(Turbo désactivé) s’affichent tour à tour à l’écran. Lorsque l’indication « On turbo » (Turbo activé) est affichée, vous pouvez nettoyer le sol en mode Turbo (Turbo). orsque vous appuyez sur le bouton de la télécommande Edge (Bordure), les indications « On edge » ( (Bordure activée) et « Off edge » ( ) (Bordure désactivée) s’affichent tour à tour à l’écran. Lorsque l’indication « On edge » (Bordure activée) est affichée, vous pouvez nettoyer le sol en mode Edge (Bordure). i vous sélectionnez simultanément le mode Turbo (Turbo) et le mode Edge (Bordure), l’indication(

s’affiche à l’écran. Boutons directionnels (haut, gauche, droite) La direction «bas» n’est pas disponible. Fonctionnement de l’aspirateur _33 03 Fonctionnement de l’aspirateur

Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR

PROGRAMMATION DE L’HEURE DE NETTOYAGE

Vous pouvez programmer le robot aspirateur pour qu’il commence le nettoyage à une heure précise. (Départ différé : jusqu’à 23 heures)

e nettoyage programmé n’est possible que si le robot aspirateur est installé sur la station de recharge. Bouton de l’unité principale Bouton de la télécommande Action correspondante 1 Permet d’entrer en mode de nettoyage programmé et de valider l'heure configurée. Exemple : Il est 7h. Le début du nettoyage est prévu à : 9h30. 2 Permet de commencer les réglages. Clignote 3 Permet de régler Diminuerest Augmenter l’heure. 4 Permet de valider l’heure. 5 Permet de régler les Diminuerest Augmenter minutes. Clignote Clignote Clignote 6 Permet de terminer les réglages. Permet d’annuler les réglages. Le symbole s’éteint. REMARQUE Pendant les réglages, si vous appuyez sur le bouton ( Daily, le mode de nettoyage programmé est annulé. 34_ Fonctionnement de l’aspirateur ) à la place du bouton Delay/ Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR

RÉGLAGE DU NETTOYAGE QUOTIDIEN

Vous pouvez programmer le robot aspirateur pour qu’il commence le nettoyage tous les jours à une heure définie. e nettoyage quotidien n’est possible que si le robot aspirateur est installé sur la station de recharge. Bouton de l’unité principale Bouton de la télécommande 3 secondes 3 secondes Exemple : Il est 7h. Le début du nettoyage est prévu à : 9h30. Action correspondante 1 Permet d’entrer en mode de nettoyage quotidien et de valider l'heure configurée. 2 Permet de commencer les réglages. 3 Permet de régler l’heure. Clignote Clignote 4 Permet de valider l’heure. Clignote 5 Permet de régler les minutes. Clignote 6 Permet de terminer les réglages. Permet d’annuler les réglages. 3 secondes Le symbole s’éteint. 3 secondes Fonctionnement de l’aspirateur _35 03 Fonctionnement de l’aspirateur

Entretien des outils et du filtre

UTILISATION DES FONCTIONS SUPPLÉMENTAIRES

Plusieurs fonctions supplémentaires vous permettent d’utiliser le robot aspirateur de manière plus simple et plus pratique.

ous pouvez configurer les fonctions supplémentaires uniquement à l’aide de la télécommande. Mode Turbo (Turbo) Lorsque vous appuyez sur le bouton de la télécommande Turbo (Turbo), les indications « On turbo » ( ) (Turbo activé) et « Off turbo » ( ) (Turbo désactivé) s’affichent tour à tour à l’écran. On turbo (mode Turbo (Turbo)) : la brosse tourne à vitesse maximale. Off turbo (mode Normal (Normal)) : la brosse tourne à vitesse normale. Mode Edge (Bordure) Lorsque vous appuyez sur le bouton de la télécommande Edge (Bordure), les indications « On edge » ( ) (Bordure activée) et « Off edge »( )(Bordure désactivée) s’affichent tour à tour à l’écran. On Edge (mode Edge (Bordure)) : le robot aspirateur nettoie le sol en touchant les obstacles. Off Edge (mode Evasion (Esquive)) : le robot aspirateur nettoie le sol en évitant les obstacles. NOTE Lorsque l’indication « Off Edge » (Bordure désactivée) (mode Evasion (Esquive)) est affichée, le robot aspirateur risque de heurter les obstacles fins ou sombres.

NETTOYAGE DU ROBOT ASPIRATEUR

VEUILLEZ SUIVRE LES MÉTHODES DE NETTOYAGE ET D’ENTRETIEN SPÉCIFIÉES i le bouton de mise sous tension est endommagé, contactez un technicien de maintenance afin d’éviter tout accident. ■ N’utilisez aucun système ni appareil mécanique non installé par le fabricant qui puisse accélérer l’altération du robot aspirateur.

teignez toujours le bouton de mise sous tension situé sous l’unité principale avant de la nettoyer. Le robot aspirateur pourrait se mettre en marche accidentellement et entraîner des blessures. 36_ Entretien des outils et du filtre Entretien des outils et du filtre NETTOYAGE DE LA LENTILLE DU CAPTEUR ET DE LA CAMÉRA Vous devez éteindre le bouton de mise sous tension situé sous l’unité principale avant de la nettoyer.

e vaporisez jamais d’eau, de diluant, de benzène, etc. directement sur l’unité principale du robot aspirateur. Caméra 04 Entretien des outils et du filtre

ssuyez délicatement la lentille du capteur ou la caméra à l’aide d’un chiffon doux. Panneau d’affichage Lentille du capteur frontal Lentille du capteur frontal et caméra Lentille du capteur d’escarpement Lentille du capteur arrière ous pouvez facilement vider le réservoir de poussière à l’aide d’un aspirateur traditionnel, sans avoir à l’enlever.

1. Ouvrez le couvercle du réservoir de poussière.

2. Insérez le tube de l’aspirateur dans l’ouverture du réservoir

de poussière pour y aspirer directement les saletés. Entretien des outils et du filtre _37 Entretien des outils et du filtre NETTOYAGE DU réservoir DE POUSSIÈRE ET DU FILTRE Videz le réservoir de poussière avant de le nettoyer. u moment de retirer le réservoir de poussière, prenez garde de ne pas renverser la poussière qui s’y trouve. ■ Videz le réservoir de poussière dans les cas suivants :

1. Lorsque le réservoir de poussière est plein.

2. Si la puissance d’aspiration diminue soudainement.

3. Si le bruit augmente soudainement.

1. A

ppuyez sur bouton d’éjection du réservoir de poussière (PUSH) et tirez sur le réservoir pour l’enlever.

2. R

etirez le capot du réservoir de poussière en tirant dans la direction de la flèche indiquée sur l’illustration.

3. S

éparez le filtre du réservoir de poussière en tirant dans la direction de la flèche indiquée sur l’illustration.

4. É

liminez la poussière accumulée sur le filtre et sur le réservoir de poussière. ✽ Vous pouvez les laver à l’eau.

5. Replacez le filtre dans le réservoir de poussière.

- Assurez-vous que la surface quadrillée du filtre est dirigée vers le haut. (Il ne peut pas être placé dans le mauvais sens.)

6. R

efermez le capot du réservoir de poussière et replacez ce dernier dans l’unité principale. 38_ Entretien des outils et du filtre Entretien des outils et du filtre [Structure du réservoir de poussière] Filtre Cache du réservoir de poussière capot du réservoir de poussière Collecteur de poussière

NETTOYAGE DU ROBOT ASPIRATEUR

NETTOYAGE DE LA BROSSE PRINCIPALE

Vous devez éteindre le bouton de mise sous tension situé sous l’unité principale avant de la nettoyer. etirez le réservoir de poussière avant de nettoyer la ATTENTION brosse principale, sinon la poussière risque de s’en échapper.

1. R

etirez le réservoir de poussière en appuyant sur le bouton d’éjection (PUSH).

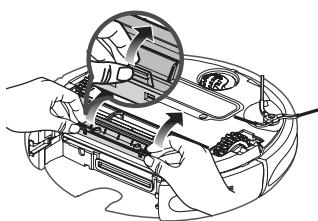

2. A

près avoir vérifié qu’aucun corps étranger n’est présent, appuyez sur le crochet fixant le cache de la brosse pour l’enlever. Entretien des outils et du filtre _39 04 Entretien des outils et du filtre Bouton d’éjection du collecteur de poussière Ouverture du réservoir de poussière Entretien des outils et du filtre

NETTOYAGE DU ROBOT ASPIRATEUR

3. Séparez la brosse principale de l’unité.

4. R

etirez tout corps étranger tel que des cheveux ou des bouts de ficelle enroulés autour de la brosse principale à l’aide de la brosse de nettoyage ou de votre aspirateur traditionnel.

5. U

ne fois la brosse principale nettoyée, fixez-la en commençant par le côté bouton de mise sous tension, puis fixez l’autre extrémité de la brosse de la même manière.

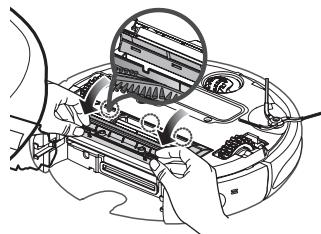

6. A

près avoir inséré les 3 languettes situées sur la partie supérieure du cache, appuyez sur l’autre extrémité jusqu’à entendre un petit « clic ».

fin d’éviter que le robot aspirateur ne se bouche, veillez à ne pas aspirer de cureATTENTION

i vous ne parvenez pas à retirer les corps étrangers, contactez le centre d’assistance clientèle.

a brosse principale nettoie la poussière sur le sol ; il est donc fréquent que des bouts de ficelle ou des cheveux s’enroulent autour. Vérifiez et nettoyez-la régulièrement. 40_ Entretien des outils et du filtre

4. S

i des cheveux ou des bouts de ficelle sont coincés entre l’unité principale et la brosse rotative latérale, dévissez la brosse à l’aide d’un tournevis cruciforme et retirez-la. vant de remonter la brosse, vérifiez les repères « L » de la brosse et de l’unité principale. (La lettre « R » est gravée sur le côté droit de la brosse rotative.) REMARQUE

La brosse rotative latérale attrape facilement les cheveux et autres corps étrangers ; veillez donc à la nettoyer régulièrement. L’accumulation des corps étrangers sur la brosse rotative latérale risque de l’endommager. Entretien des outils et du filtre _41 Entretien des outils et du filtre

NETTOYAGE DU ROBOT ASPIRATEUR

NETTOYAGE DE LA ROUE D’ENTRAÎNEMENT Vous devez éteindre le bouton de mise sous tension situé sous l’unité principale avant de la nettoyer.

i le robot aspirateur se met soudainement à zigzaguer, cela peut être dû à un corps étranger qui bloque la roue d’entraînement.

1. P

our nettoyer la roue d’entraînement, placez un chiffon doux sur le sol et retournez doucement l’unité principale.

2. V

érifiez la présence de corps étrangers et retirezles à l’aide d’un bâton ou d’une paire de pinces aux bouts arrondis si nécessaire.

ENTRETIEN DE LA LAVETTE

Une lavette sale risque de dégager des mauvaises odeurs ; il est primordial de toujours la nettoyer.

1. D

étachez le support de lavette de la base du robot aspirateur.

2. Détachez la lavette de son support.

3. Nettoyez la lavette à l’eau claire.

4. F

aites soigneusement sécher la lavette dans un lieu bien aéré avant de la réutiliser. 42_ Entretien des outils et du filtre

• Le réservoir de poussière est-il

• Remettez le réservoir de en place?
• Le bouton de mise sous tension est-il activé?

• Allumez le bouton de mise sous

• Le mode de nettoyage (

• Appuyez sur le bouton ( ) est-il allumé sur le panneau d’affichage? poussière en place. tension. (Pour le désactiver, maintenez appuyé le bouton ( ) pendant 3 secondes minimum.)

• Le dernier carré de l’indicateur du • Soulevez le robot aspirateur et Le robot aspirateur s’arrête en cours de nettoyage. La puissance d’aspiration est faible lors du nettoyage. niveau de la batterie clignote-t-il placez-le sur le chargeur pour le et le message « LO » est-il affiché recharger. sur le panneau d’affichage?
• Le robot aspirateur ne fonctionne • Remplacez les piles de la pas si les piles de la télécommande. (type AAA) télécommande sont épuisées.
• Le dernier carré de l’indicateur du • Soulevez le robot aspirateur et niveau de la batterie clignote-t-il placez-le sur le chargeur pour le et le message « LO » est-il affiché recharger. sur le panneau d’affichage?
• Le robot aspirateur est-il coincé
• Éteignez du bouton de mise dans des câbles traînant sur le sol? sous tension et enlevez les câbles.
• Le robot aspirateur est-il coincé
• Éteignez du bouton de mise au niveau d’un trou? sous tension et déplacez le robot a roue d’entraînement ne aspirateur vers un autre endroit à touche plus le sol. nettoyer.
• Y a-t-il un petit bout de tissu
• Éteignez du bouton de mise (chiffon) enroulé autour de la roue sous tension et enlevez le bout d’entraînement? de tissu.
• Le robot aspirateur est-il coincé
• Éteignez du bouton de mise sous au niveau du seuil de porte? tension et déplacez le robot aspirateur vers un autre endroit à nettoyer.
• Vérifiez si le réservoir de
• Arrêtez le robot aspirateur et poussière n’est pas plein. videz le réservoir de poussière.
• Vérifiez si l’orifice d’aspiration
• Éteignez du bouton de mise n’est pas obstrué par un corps sous tension et retirez le corps étranger. étranger obstruant l’orifice d’aspiration.
• Vérifiez si le filtre n’est
• Nettoyez soigneusement le filtre. pas bouché. Dépannage _43 05 Dépannage Le robot aspirateur ne fonctionne pas du tout. VÉRIFICATION

• Vérifiez si la prise du chargeur Le robot aspirateur ne parvient pas à localiser le chargeur. Le robot aspirateur franchit le module VIRTUAL GUARD. est correctement branchée sur la prise murale.
• Si des obstacles se trouvent à moins de 1 m devant le chargeur ou à moins de 50 cm sur les côtés, vous devez les retirer.
• Si des corps étrangers se trouvent sur les broches du chargeur, essuyez-les à l’aide d’un chiffon sec.
• Le module VIRTUAL GUARD est- • Déplacez le module VIRTUAL il installé près du chargeur ? GUARD de manière à ce que le robot aspirateur puisse venir se recharger automatiquement.
• Les piles du module VIRTUAL
• Changez les piles. GUARD sont-elles vides ? (piles alcalines type D (LR20)) est-il réglé en mode Guard (porte virtuelle) ?

• Réglez le module VIRTUAL GUARD sur le mode Fence (mur virtuel).

• Le témoin de mode est-il éteint ? • Vérifiez que le module VIRTUAL GUARD n’est pas éteint puis réglez-le sur le mode souhaité.
• Utilisez-vous des piles sèches de • Remplacez les piles par des piles manganèse ? alcalines neuves. (2 piles alcalines type D (LR20)) Le temps d’utilisation des piles du module VIRTUAL GUARD est trop court.
• Le robot aspirateur a-t-il été Sur le panneau d’affichage, un séparé de force du chargeur ou subi une pression lors de la compte à rebours recharge ? commence en partant de 30. 44_ Dépannage

• Si le robot aspirateur est séparé du chargeur ou subi une pression lors de la recharge, il retourne automatiquement sur le chargeur pour se recharger après un compte à rebours de 30 secondes. Dépannage

CODES D’ERREUR : DÉPANNAGE

CAUSE 05 Dépannage CODE D’ERREUR SOLUTION

• Le robot aspirateur est coincé, • Éteignez du bouton de mise sous tension entravé par quelque chose.

• Un corps étranger (ficelle, papier, jouet, etc.) est coincé dans la brosse principale.
• Un corps étranger (ficelle, papier, jouet, etc.) est coincé dans la roue d’entraînement gauche.
• Un corps étranger (ficelle, papier, jouet, etc.) est coincé dans la roue d’entraînement droite.
• Vérifiez le capteur antichoc.
• Un corps étranger (poussière, saleté, etc.) se trouve sur la fenêtre du capteur d’obstacles.
• Un corps étranger (poussière, saleté, etc.) se trouve sur la fenêtre du capteur d’escarpement.
• Réservoir de poussière non inséré.
• Un corps étranger (ficelle, tissu, etc.) est coincé dans la brosse rotative latérale. situé sous le robot et déplacez le robot.

• Éteignez du bouton de mise sous tension

situé sous le robot et retirez le corps étranger coincé dans la brosse principale. Éteignez du bouton de mise sous tension situé sous le robot et retirez le corps étranger coincé dans la roue d’entraînement gauche. Éteignez du bouton de mise sous tension situé sous le robot et retirez le corps étranger coincé dans la roue d’entraînement droite. Tirez légèrement sur le pare-choc vers l’extérieur. Éteignez du bouton de mise sous tension situé sous le robot et essuyez les fenêtres avant et arrière du capteur à l’aide d’un chiffon doux. Éteignez du bouton de mise sous tension situé sous le robot et essuyez la fenêtre du capteur d’escarpement à l’aide d’un chiffon doux. Insérez le collecteur de poussière jusqu’à entendre un petit « clic ». Éteignez du bouton de mise sous tension situé sous le robot et retirez le corps étranger coincé dans la brosse rotative latérale.

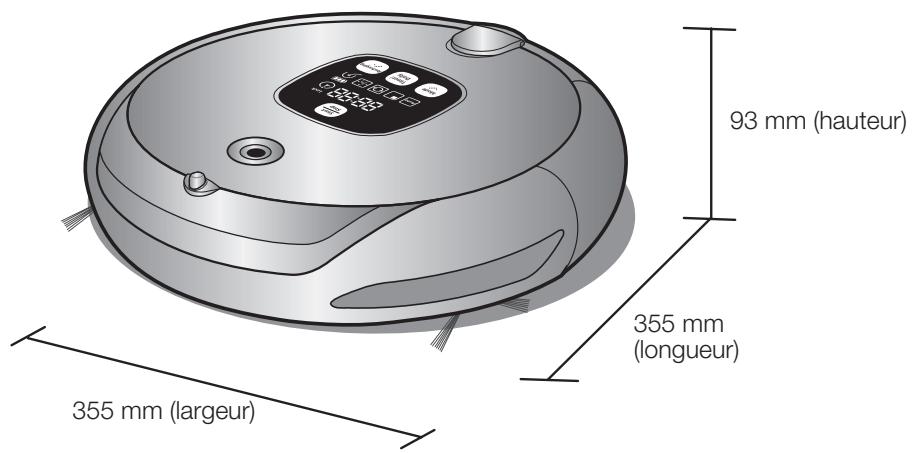

i vous appuyez sur le bouton Start/Stop ou éteignez du bouton de mise sous tension, le code d’erreur est effacé. Dépannage _45 Caractéristiques techniques du produit 93 mm (hauteur) 355 mm (longueur) 355 mm (largeur) Unité principale 122 mm (hauteur) 161 mm (longueur) 275 mm (largeur) Chargeur (Station de recharge) 46_ Caractéristiques techniques du produit Caractéristiques techniques du produit CLASSIFICATION Caractéristiques électriques VALEUR Diamètre 355 mm Hauteur 93 mm Poids 4,0 kg Tension AC 220-240V,~ 50-60Hz Consommation électrique de charge Consommation électrique de l’unité principale 40 W Caractéristiques de la batterie 14,4 V / 2000 mA Capacité du réservoir de poussière Environ 0,6 ℓ Caractéristiques de nettoyage 50 W Mode de nettoyage Recharge automatique/ manuelle Auto (automatique), Spot (localisé), Max (intensif), Manual (manuel), Programmation de l’heure de(Scheduled), Réglage du(Setting daily) nettoyage quotidien Temps de charge Environ 120 minutes Temps de nettoyage (sur sol dur) Environ 90 minutes Méthode de nettoyage Reconnaissance de la forme du plafond Type de boutons de l’unité principale Sensoriel Caractéristiques techniques du produit _47 06 Caractéristiques techniques du produit Caractéristiques mécaniques ÉLÉMENT Garantie Cet appareil est garanti pendant un an (à partir de la date d’achat) pour les pièces ainsi que la main d’oeuvre et cela dans toute la France métropolitaine. Pour bénéficier de la garantie constructeur, nous vous recommandons de conserver votre facture d’achat avec ce mode d’emploi. Vous devez présenter l’ensemble en cas de panne ou de dysfonctionnement de votre appareil pour bénéficier de la garantie. (La facture d’achat fait office de bon de garantie) Veuillez noter le numéro de série de votre appareil ainsi que la date d’achat dans l’espace ci-dessous prévu à cet effet. Référence du modèle : - - - - - - - - - - - - - Numéro de série : - - - - - - - - - - - - - - - - - Date d’achat : - - - - - - - - - - - - - - - - - - - - Revendeur : - - - - - - - - - - - - - - - - - - - - - - 56, Quai de Dion Bouton 92806 PUTEAUX CEDEX Pour toute information ou tout renseignement complémentaire sur nos produits, notre service consommateurs est à votre disposition au :

Vous pouvez également vous connectez à notre site internet http://www.samsung.com Cet aspirateur a été approuvé selon les directives suivantes : Directive EMC : 2004/108/EEC Directive de sécurité sur la basse tension : 2006/95/EC SR8895 Robotstofzuiger Gebruiksaanwijzing

2. Batterijniveau-indicator

• Knippert de batterijniveau-
