MANUAL DE UTILIZADOR SR8895 NAVIBOT SILENCIO SAMSUNG
FUNCIONAMENTO DA ASPIRADORA
20
Não coloque objetos em cima da aspiradora robô.
- Poderia causar um mau funcionamento.
USO DAS FUNÇÕES ADICIONAIS
Para aceder a um serviço mais completo,
registre por favor o seu produto em
www.samsung.com/register
- Antes de utilizar o aparelho, leia por favor este manual até ao fim e guarde-o para consulta futura.
- Como estas instruções de funcionamento abrangem vários modelos, as características do seu aspirador podem diferir ligeiramente das descritas neste manual.
SÍMBOLOS DE ATENÇÃO/AVISO USADOS
| AVISO | Indica que existe o perigo de ferimentos graves ou morte. |
| ATENÇÃO | Indica que existe o risco de ferimentos ou danos materiais. |
OUTROS SÍMBOLOS UTILIZADOS
| NOTA | Explica os termos paraaabdar osutilizadoresacompreender comoutilizarcorrectamente o produits. |
INSTRUÇÕES DE SEGURANÇA IMPORTANTES
Ao usar um dispositivo elétrico, as precauções básicas devem ser tomadas, incluindo as seguintes:
LEIA TODAS AS INSTRUÇÕES ANTES DE UTILIZAR O ASPIRADOR ROBOT.
Desligue o aparelho da tomada de corrente se não estiver em utilização e antes de efetuar uma manutenção.
AVISO: para reduzir o risco de incêndio, choque elétrico ou ferimentos:
GERAL
Utilize o aparelho apenas como descrito neste manual. - Não utilize o Aspirador Robot nem o carregador se estiverem danificados. - Se o aspirador não funcionar corretamente, se o tiver deixado cair, danificado, deixado no exterior ou tiver caído à água, leve-o a um centro de assistência ao cliente. - Não mexa no carregador nem no Aspirador Robot com as mãos molhadas. - Utilize apenas em superfícies secas e no interior. - Este dispositivo não se destina a ser utilizado por pessoas (incluindo crianças) com deficiências físicas, sensoriais ou mentais ou falta de experiência e conhecimentos, exceto se forem supervisionadas ou lhes tiverem sido dadas instruções sobre a utilização do aparelho por uma pessoa responsável pela sua segurança. - As crianças devem ser vigiadas para impedir que brinquem com o aparelho.
- Não modifique a ficha polarizada para caber numa tomada ou num cabo de extensão não polarizado.
- Não o utilize ao ar livre ou em superfícies molhadas.
- Desligue o carregador da tomada de corrente se não estiver a utilizá-lo ou antes de efetuar uma manutenção.
- Não recarregue o aspirador com um carregador diferente do fornecido pelo fabricante.
- Não o utilize com um cabo ou ficha danificado.
- Não puxe o aspirador pelo cabo, não utilize este último como pega, não o trilhe numa porta nem o puxe em locais com extremidades ou cantos afiados. Mantenha o cabo longe de superfícies aquecidas.
- Não utilize cabos de extensão ou tomadas com capacidade de corrente inadequada.
- Não desligue o aspirador puxando pelo cabo. Para o desligar, agarre na ficha, não no cabo.
- Não corte nem queime as baterias pois estas explodem a altas temperaturas.
- Não tente verter o carregador. As reparações devem ser efetuadas num centro de assistência ao cliente qualificado.
- Não exponha o carregador a altas temperaturas, nem à humidade.
Aspirador Robot
- Não aspire objetos duros ou afiados, como vidro, parafusos, moedas, etc.
- Não utilize o aparelho sem o FILTRO instalado. Ao efetuar a manutenção, não ponha os dedos ou outros objetos dentro do compartimento da ventoinha, pois o aspirador pode ligar-se acidentalmente.
- Não introduza nenhum objeto nas aberturas de ventilação. Não utilize com as aberturas de ventilação tapadas; mantenha as aberturas sem pó, fiapos, cabelos e o que possa dificultar a passagem do ar.
- Não aspire materiais tóxicos (lixívia, amônia, líquido de limpeza de canos, etc.).
- Não aspire objetos a arder ou que provoquem fumo, como cigarros, fósforos ou cinzas quentes.
- Não aspire líquidos inflamáveis ou combustíveis, como gasolina, nem utilize o aspirador em áreas onde possam estar presentes.
- Não utilize o Aspirador Robot num espaço fechado onde haja vapores libertados por tinta de óleo, diluente, produtos anti-traças, pó inflamável ou outros vapores explosivos ou tóxicos.
- Podem ocorrer fugas do eletrólito da bateria se utilizar demasiado o aspirador ou com temperaturas demasiado altas ou baixas.
Se o líquido entrar em contacto com a pele, lave rapidamente com água. Se o líquido entrar para os olhos, lave-os imediatamente com água limpa durante, pelo menos, 10 minutos. Consulte um médico.
02
13
MONTAR O ASPIRADOR
15
UTILIZAR O ASPIRADOR
20

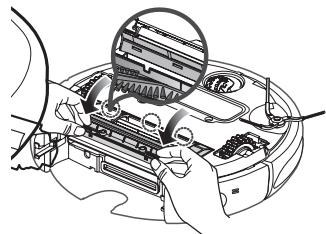

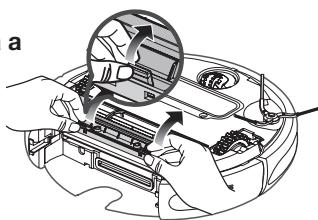

FILTRO E FERRAMENTAS DE MANUTENÇÃO
36
RESOLUÇÃO DE PROBLEMAS
43

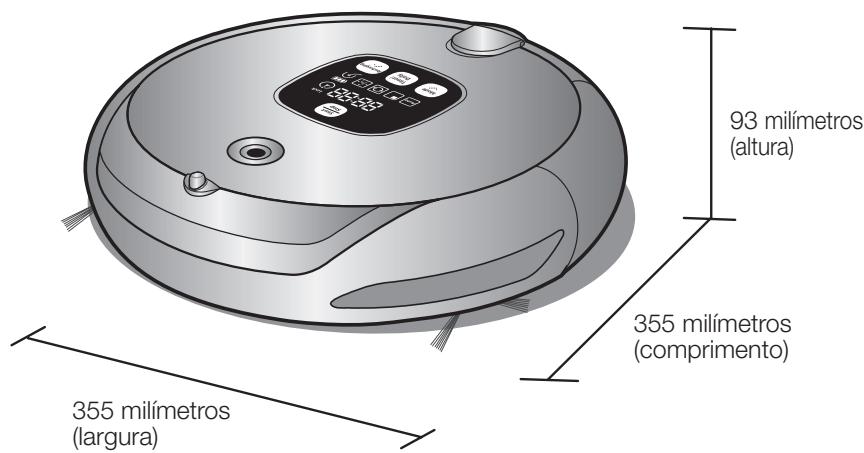

ESPECIFICAÇÕES DO PRODUTO
46
06 Corrente elétrica 07 Antes de utilizar 10 Durante a utilização 11 Limpeza e manutenção 13 Características do produto
15 Componentes 16 Nome de cada peça
20 Instalar o Aspirador Robot 20 Ordem de instalação 20 Ligar ou desligar o interruptor de corrente 21 Instalar o carregador 22 Carregar 23 Bateria 24 Acertar a hora 25 Instalar o VIRTUAL GUARD 27 Colocar uma mopa 28 Utilizar o Aspirador Robot 28 Iniciar/parar a limpeza 29 Recarga 30 Limpeza automática 31 Limpeza pontual 32 Limpeza máxima 33 Limpeza manual 34 Limpeza programada 35 Programar a limpeza diária 36 Utilizar funções adicionais (Modos Turbo e Edge (Cantos)) 36 Limpar o Aspirador Robot 36 Tenha em atenção os métodos de manutenção e limpeza 37 Limpar a janela do sensor e a câmera 37 Esvaziar rapidamente o compartimento do pó 38 Limpar o saco do pó e o filtro 39 Limpar a escova elétrica 41 Limpar a escova rotativa lateral para limpeza de cantos 42 Limpar a roda motora 42 Manutenção da mopa 43 Lista de verificação antes de ligar para o serviço de assistência 45 Resolução dos problemas indicados pelos códigos de erro 46 Especificações do produto
CORRENTE ELÉTRICA
Não dobre o cabo elétrico à força nem coloque em cima dele objetos pesados que o possam partir.
- Se o fizer pode provocar um incêndio ou choque elétrico.
Limpe bem todo o pó ou água que possa existir na ficha elétrica.
- Se não o fizer, pode provocar uma avaria no aparelho ou um choque elétrico.
Não desligue a ficha elétrica da tomada de corrente puxando-a pelo cabo nem toque na ficha com as mãos molhadas.
- Se o fizer pode provocar um incêndio ou choque elétrico.
Não ligue várias fichas a uma só tomada de corrente. (Não deixe o cabo esticado no chão.)
- Se o fizer pode provocar um incêndio ou choque elétrico.
Não utilize uma ficha ou cabo elétrico danificado nem uma tomada de parede que esteja solta.
- Se o fizer pode provocar um incêndio ou choque elétrico.
ANTES DE UTILIZAR
- Se o saco do pó não estiver colocado, o aspirador não funciona.
Nunca utilize o Aspirador Robot em locais com material combustível como:
- Locais com velas ou candeeiros de mesa no chão.
- Locais com fogo aceso (lareira ou braseira).
- Locais com gasolina, álcool destilado, diluente, cinzeiros com cigarros acesos, etc.
O aspirador se destina a utilização doméstica. Não o utilize nos locais indicados a seguir.
- Sótãos, caves, armazéns, edifícios industriais, compartimentos separados distantes do edifício principal, locais molhados ou úmidos, como casas de banho ou lavandarias, e locais estreitos e muito altos, como mesas ou prateleiras. Podem ocorrer danos graves (funcionamento anormal e avaria) se utilizar o aspirador nestes locais.
Abra todas as portas para limpar todos os compartimentos.
- Se uma porta estiver fechada, o Aspirador Robot não vai poder entrar no compartimento.
- No entanto, verifique todas as portas da entrada principal, varanda e casas de banho e de todos os outros compartimentos onde o Aspirador Robot possa cair para um piso inferior.
No caso de tapetes com franjas compridas, dobre as franjas para debaixo do tapete.
- As franjas não dobradas podem provocar danos graves no tapete e no aspirador, porque ficam presas na roda motora ou na escova elétrica.
Quando o sensor de declives estiver sujo, o Aspirador Robot pode cair das escadas, parapeito, etc. Isso pode provocar ferimentos em alguém ou danificar seriamente o aspirador. Para evitar que isso aconteça, instale os VIRTUAL GUARDS (definição do modo de Barreira) à frente de áreas perigosas. E limpe a janela do sensor e a câmera para não executar ordens erradas.
ANTES DE UTILIZAR
Retire primeiro todos os objetos partidos ou artigos frágeis das áreas a aspirar.
- Verifique se retirou todos os objetos antes da limpeza.
- Retire os artigos frágeis, como louças, objetos de vidro, vasos de flores, etc.
- O Aspirador Robot não reconhece moedas, anéis ou outros objetos valiosos, como joias.
Retire os objetos espalhados pelo chão antes de aspirar.
- O Aspirador Robot detecta os obstáculos a 5 cm de distância.
- As toalhas de banho, os tapetes em frente das banheiras e lavatórios, as entradas, as divisões de serviço, os cabos elétricos, as toalhas de mesa ou as correias podem ficar presas na roda motora ou na escova elétrica. Se isso acontecer, os objetos podem cair da mesa.
- O Aspirador Robot pode atingir as crianças e fazê-las cair.
Assegure-se de que as crianças não pisam nem se sentam em cima do Aspirador Robot.
- As crianças podem cair ou ferir-se ou o aspirador pode ficar gravemente danificado.
Se deixar uma criança ou um animal de estimação sozinho, desligue o Aspirador Robot no interruptor de corrente.
- O Aspirador Robot pode chamar a sua atenção.
- Se entalar ou prender os dedos, pés, vestuário ou cabelo na roda motora ou na escova elétrica, pode ferir-se.
- Se uma criança ou animal de estimação estiver no caminho do Aspirador Robot, este último pode identificá-lo como um obstáculo e não limpar esta zona.
- Se o interruptor de corrente estiver desligado, desligue o fornecimento de corrente e desativa todas as funções.
Ao instalar o carregador, não deixe o cabo elétrico esticado no chão.
- Se o Aspirador Robot se recarregar ou passar automaticamente pela estação do carregador, pode enrolar o cabo elétrico à sua volta.
Mantenha sempre o cabo elétrico do carregador ligado à tomada de corrente.
- Embora o Aspirador Robot tenha uma função de carga automática, se o cabo elétrico da estação do carregador estiver desligado, o aspirador não carrega a bateria automaticamente.
ANTES DE UTILIZAR
Instale o carregador num local de fácil acesso pelo Aspirador Robot.
- Se instalar o carregador num canto, pode causar movimentos adicionais e prejudicar o processo de recarga automática.
Os objetos à frente do carregador impedem a entrega automática do Aspirador Robot.
Não deve haver nenhum obstáculo a 0,5 m à direita e à esquerda do carregador e a 1 m da parte da frente.
- Causará danos graves no carregador.
Certifique-se de que não há vestígios de líquidos na base do carregador.
- Se isso acontecer, pode provocar um incêndio ou choque elétrico.
Certifique-se de que o Aspirador Robot não passa sobre nem aspira líquidos, como água, óleo ou materiais para camas de animais de estimação.
- Pode provocar danos graves no aspirador.
- Os líquidos podem espalhar-se nas rodas e sujar todo o chão.
Não utilize o carregador para outros fins.
- Pode provocar danos graves no carregador ou provocar um incêndio.
DURANTE A UTILIZAÇÃO
Não utilize o Aspirador Robot em tapetes grossos.
- Pode provocar problemas no Aspirador Robot.
- Pode danificar os tapetes.
Não utilize o Aspirador Robot em cima de uma mesa ou em locais altos.
- Pode danificar o aspirador se ele cair acidentalmente.
O Aspirador Robot pode bater na mobília, por exemplo, nas pernas de uma cadeira ou de uma mesa, móveis estreitos ou compridos, etc. durante o funcionamento.
- Para aspirar melhor e mais rapidamente, coloque as cadeiras em cima da mesa.
Não coloque nenhum objeto em cima do Aspirador Robot.
- Pode provocar uma avaria no mesmo.
Retire imediatamente todos os bocados grandes de papel ou sacos de plástico do aspirador quando aspirar.
- Se utilizar o aspirador durante um longo período de tempo com a porta de entrada obstruída, pode provocar danos graves no aspirador.
Se o Aspirador Robot fizer um barulho estranho, emitir um odor ou deitar fumo, desligue-o imediatamente no interruptor de corrente e ligue para o centro de assistência ao cliente.
O Aspirador Robot pode não encontrar continuar a funcionar se ficar preso na entrada ou soleira da porta de uma varanda.
- O Aspirador Robot deixa de funcionar, por razões de segurança, se não conseguir movimentar durante mais de 5 minutos.
- Para retomar o funcionamento, desligue e volte a ligar o interruptor de corrente (antes de deslocar o aspirador para um local onde possa continuar a limpeza).
DURANTE A UTILIZAÇÃO
O Aspirador Robot não consegue limpar completamente os locais aonde não consegue chegar, como cantos, e os espaços entre os sofás e as paredes.
- Limpe esses locais manualmente.
Se o Aspirador Robot não conseguir apanhar os montes de pó que se formaram durante a aspiração, podem ficar montes de pó antes da limpeza.
- Neste caso, varra o pó com outro objeto de limpeza.

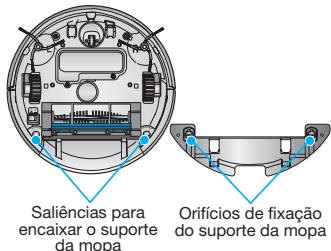

Depois de colocada a mopa, o aspirador robótico não consegue deslocar-se sobre tapetes.
- Antes de limpar um tapete, retire a mopa e o respetivo suporte.
Este produto não deve ser utilizado com mopas molhadas.
LIMPEZA E MANUTENÇÃO
Para limpar o aspirador, não pulverize água diretamente na parte exterior do mesmo nem o limpe com um material volátil, como o benzeno, diluente ou álcool.
- Pode provocar danos graves no aspirador.
Não faça demasiada pressão no amortecedor do Aspirador Robot.
- Se o sensor do amortecedor ficar danificado, o Aspirador Robot pode colidir com as paredes ou os móveis.
Nenhuma outra pessoa além de um técnico de assistência qualificado pode desmontar ou reconstruir o aspirador.
- Pode danificar o aspirador.
Retire, regularmente, quaisquer substâncias estranhas acumuladas nos sensores de obstáculos e declives.
- A sujidade acumulada nos sensores pode provocar o funcionamento incorreto dos mesmos.
Para remover as substâncias estranhas, use sempre a escova de limpeza (antes de desligar o interruptor de corrente).
- Se não o fizer, o aspirador pode ligar-se subitamente e causar ferimentos ou danos.
Se o cabo elétrico estiver danificado, solicite a sua substituição a um técnico de assistência qualificado do centro de assistência ao cliente.
- Se não o fizer, pode provocar um incêndio ou choque elétrico.
Antes da limpeza do carregador, desligue o cabo elétrico por motivos de segurança.
Após a limpeza, lave a mopa e deixe-a secar completamente antes de voltar a utilizá-la.
- Caso contrário, poderão gerar-se odores desagradáveis.
- Se não utilizar baterias originais, o aspirador pode avariar.
* Informação sobre a bateria: Ni-MH tamanho AA, UNION SUPPO, Modelo HPY, 12 (EA).

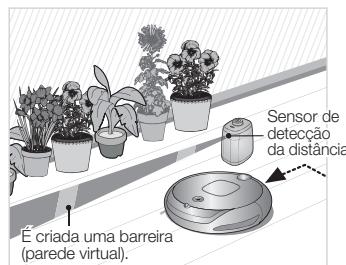

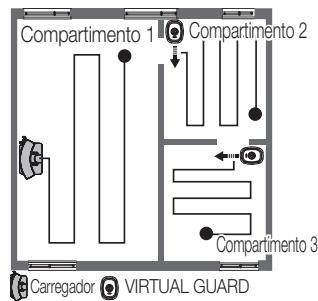

Pode confinar o Aspirador Robot a uma determinada zona utilizando o modo de Barreira (parede virtual) ou limpando várias zonas, uma a uma, utilizando o modo de Proteção (porta virtual).
Esta função reconhece a forma do teto, utilizando a câmera existente na parte superior para identificar a área a limpar e determina o melhor modo de passar sobre elas e limpar todas as zonas do chão.
LIMPEZA DELICADA DE CADA CANTO
Como o Aspirador Robot limpa o chão de forma sequencial (→) ao longo do mapa determinado pela função de reconhecimento da forma do teto, limpa todos os cantos do chão.

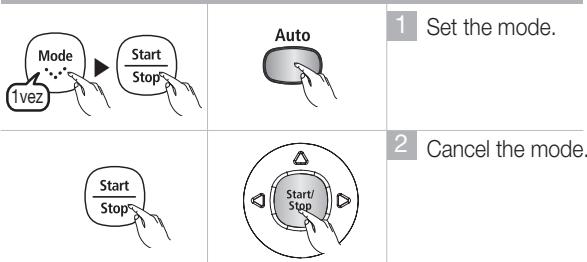

VÁRIOS MODOS DE LIMPEZA
Existem vários modos de limpeza para se adaptarem a todas as suas necessidades.
- Modo Automático: Limpa automaticamente todos os compartimentos.
- Modo Pontual: Limpa muito bem uma área definida. Pode ser usado para limpar migalhas de pão ou bolo.
- Modo Máxima: Funciona até a bateria ficar quase completamente descarregada.

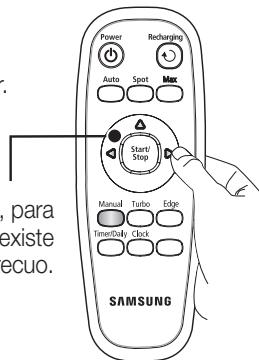

- Modo Manual: Pode limpar manualmente o chão movendo o Aspirador Robot com um controle remoto.
- Modo Turbo: Uma vez que a escova elétrica roda à velocidade maior neste modo, o produto limpa mais eficazmente. (Pode mudar de modo com o controle remoto.)
- Modo Cantos: Quando o sensor de obstáculos detecta um obstáculo durante a limpeza, o Aspirador Robot reduz a velocidade para minimizar o impacto do choque e o sensor do amortecedor também ajuda a diminuir o impacto. E aspira os cantos chegando o mais perto possível dos mesmos.
- Modelo de limpeza programada: À hora programada, o Aspirador Robot começa a limpar o chão.
- Modo de limpeza diária: O Aspirador Robot limpa o chão todos os dias à hora programada.

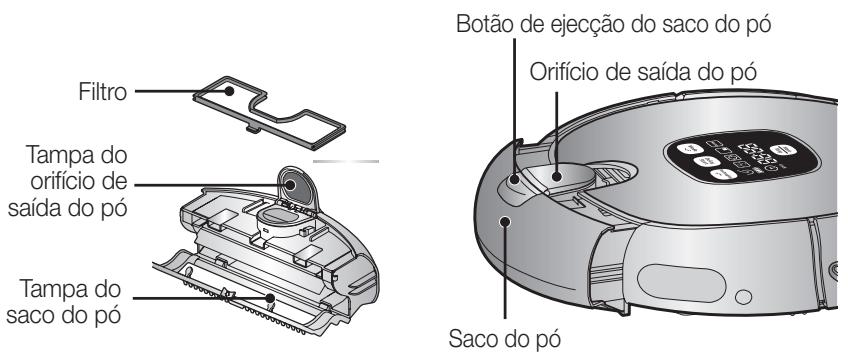

FÁCIL REMOÇÃO DO PÓ
O orifício de saída do pó na parte superior permite esvaziar facilmente o compartimento do pó com um aspirador normal sem que o pó se espalhe.

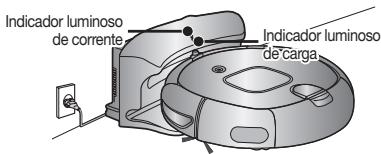

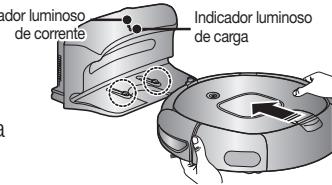

Quando a bateria tem pouca carga, o Aspirador Robot é automaticamente encaminhado para o carregador, para poder efetuar um carregamento automático rápido.
ESCOVA ROTATIVA LATERAL PARA LIMPEZA DE CANTOS
A escova rotativa lateral para limpeza de cantos limpa o pó dos cantos.
ATRAVESSAR A SOLEIRA
O inovador sistema de transmissão do Aspirador Robot permite-lhe atravessar as soleiras das portas com uma altura de cerca de 1,5 cm e limpar todos os compartimentos. O aspirador robô pode não conseguir passar numa soleira de porta de 1,5 cm, consoante a forma da soleira.
ANTI-CHOQUE
O Aspirador Robot detecta e evita obstáculos em duas fases. Na primeira fase, os 8 sensores de obstáculos detectam os obstáculos e, se o aspirador bater num obstáculo, os sensores do amortecedor absorvem o impacto.
ANTI-QUEDA

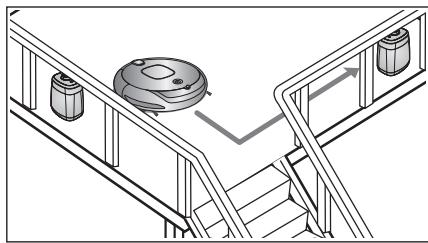

Os 3 sensores de declives detectam degraus descendentes como, por exemplo, escadas ou a soleira da porta da rua, de modo a impedir que o Aspirador Robot caia pelas escadas abaixo.
Se levantar o Aspirador Robot durante a limpeza, as rodas motoras, a escova elétrica, o motor de sucção e a escova lateral rotativa param automaticamente à detecção do sensor.
- Outros componentes
(Pilhas tipo AAA) Manual do utilizador/2 baterias
VIRTUALGUARD
Filtro de substituição
Escova de limpeza
Suporte do controlo remoto
Mopa de microfibras

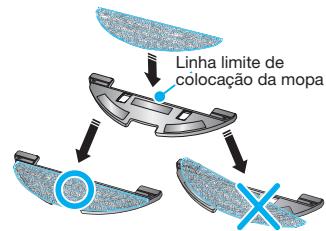

Suporte da mopa

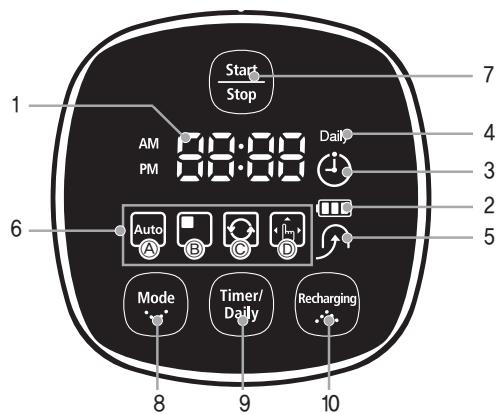

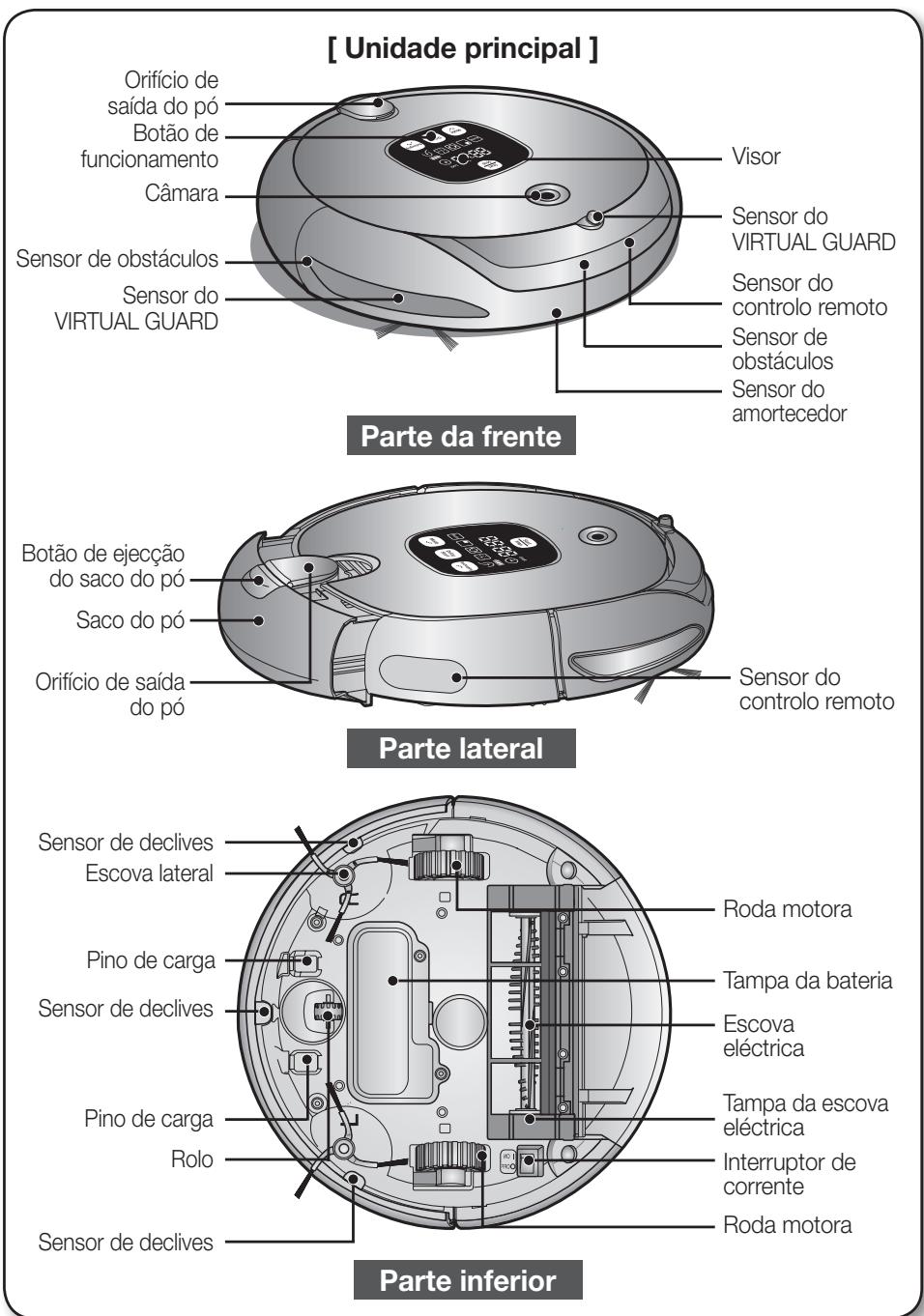

NOME DE CADA PEÇA

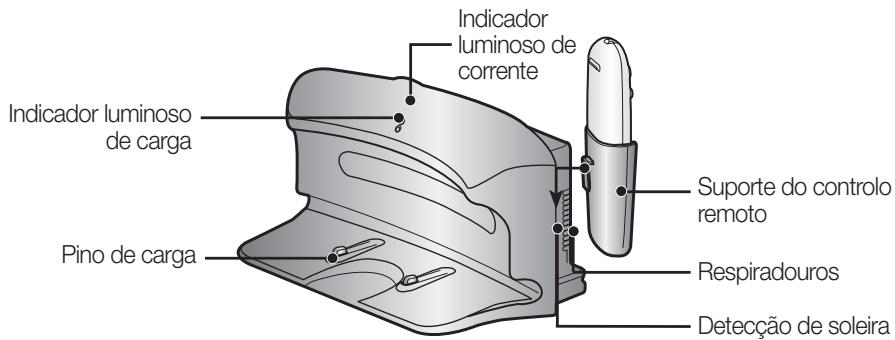

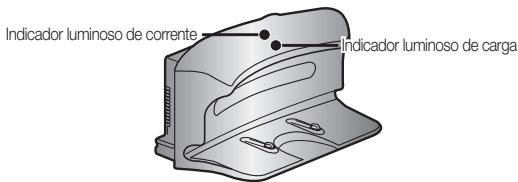

[Carregador (estação)]

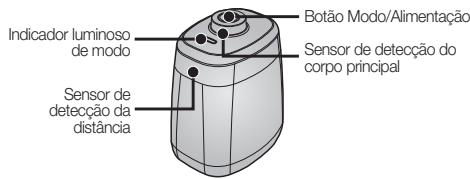

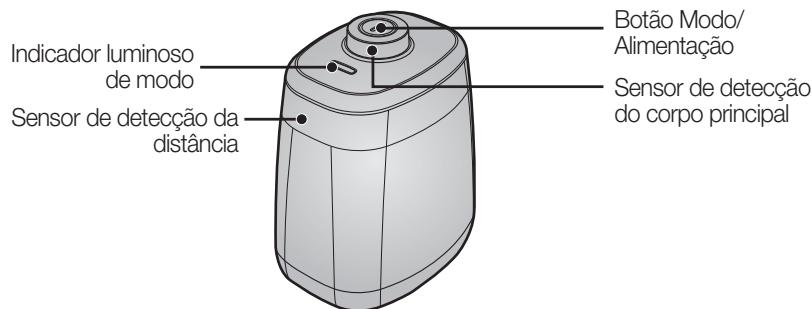

[VIRTUAL GUARD]
As baterias não são fornecidas com o aparelho. Tem de as comprar separadamente. Instale as baterias alcalinas (como D) antes da utilização.
1
Levante a tampa do VIRTUAL GUARD enquanto prime a patilha de bloqueio.
2
Instale as baterias no VIRTUAL GUARD, como se mostra na figura abaixo. (Se instalar as baterias com a polaridade incorreta, o VIRTUAL GUARD não funciona.)
3
Depois de inserir a ponta da tampa na ranhura, empurre a outra ponta para dentro até encaixar com um clique.
- Especificação: Baterias alcalinas tipo D (LR20)

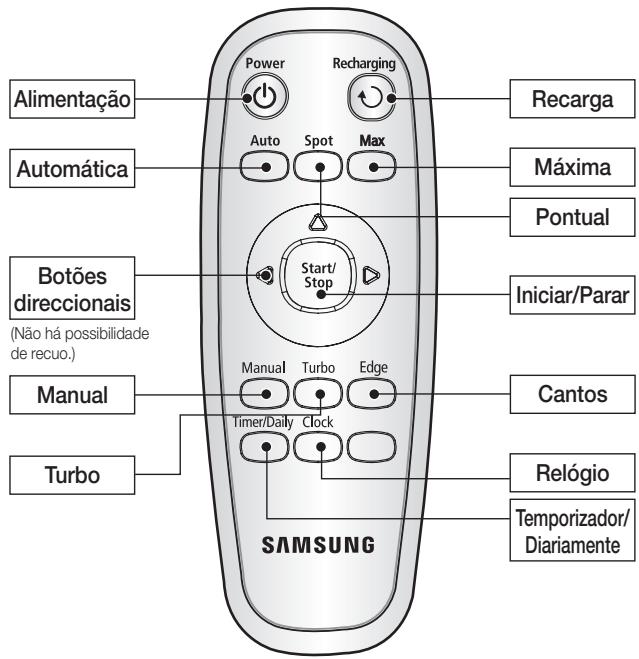

[Controlo remoto]
Na altura da aquisição do produto, as pilhas não estão instaladas no controlo remoto. Instale as pilhas alcalinas (tipo AAA) antes da utilização.
1
Levante a tampa do compartimento de bateria localizado na parte de trás do controlo remoto, enquanto prime a patilha de bloqueio.
2
Instale as pilhas no controlo remoto, como se mostra na figura abaixo. (Se instalar as pilhas com a polaridade errada, o controlo remoto não funciona).
3
Depois de inserir a ponta da tampa na ranhura, empurre a outra ponta para dentro até encaixar com um clique.
NOME DE CADA PEÇA
[Visor]
![SAMSUNG SR8895 NAVIBOT SILENCIO - [Visor] - 1](/content/2019/06/191220/images/17a20b0672e2a0d2c8c1f8ee81017830a1d6ae4e383404a4f0244484ae19835a.jpg)
SEÇÃO DO VISOR
1. Visor de números
- Mostra o visor do temporizador, o estado da evolução e os códigos de erro utilizando números, letras e gráficos.
2. Indicador do nível da bateria
- A carregar: Mostra a evolução da energia em 3 passos.
- Em utilização: Mostra o nível de carga da bateria. Durante a utilização, o nível de carga da bateria vai diminuindo, nível a nível, a partir de FULL (CHEIO). (Se a bateria ficar completamente descarregada, um nível pisca mostrando "LO".)
- Este ícone acende-se quando o Aspirador Robot volta à estação de energia, para recarregar a bateria.
- Sempre que premir o botão do modo de limpeza, aparece o modo de limpeza correspondente.
(a) Modo automático: Este ícone acende-se quando é selecionado o Modo de auto limpeza. (b) Modo pontual: Este ícone acende-se quando é selecionado o Modo de limpeza pontual. (c) Modo máximo: Este ícone acende-se quando é selecionado o Modo de limpeza máxima. (d) Modo manual: Este ícone acende-se quando é selecionado o Modo de limpeza manual.
7. Iniciar/Parar
- Prima para selecionar um modo de limpeza. Depois de selecionar um modo de limpeza, prima o botão Iniciar/Parar para começar a limpar.
9. Temporizador/Diariamente
- Se premir este botão, o ícone de recarga acende-se e o Aspirador Robot volta à estação do carregador para carregar a bateria.
INSTALAR O ASPIRADOR ROBOT
ORDEM DE INSTALAÇÃO
1. Ligar ou desligar o interruptor de corrente
Para usar o Aspirador Robot tem de ligar o interruptor de corrente existente na parte inferior da unidade principal.
2. Instalar o carregador
Para carregar o Aspirador Robot tem primeiro de instalar o carregador.
Como a bateria está descarregada quando o produto é adquirido, tem de a carregar totalmente antes da utilização.
3. Carregar a bateria
Tem de carregar completamente a bateria antes de utilizar o Aspirador Robot.
4. Acertar a hora
Deve acertar a hora para utilizar as opções de limpeza programada e diária.
5. Instalar o VIRTUALGUARD
Pode confinar o Aspirador Robot a uma zona específica usando o modo de Barreira (parede virtual) ou limpar diversas zonas, uma a uma, usando o modo de Proteção (porta virtual).
6. Colocar uma mopa
Colocar a mopa na parte inferior do aspirador robótico.
LIGAR OU DESLIGAR O INTERRUPTOR DE CORRENTE
Para utilizar o Aspirador Robot, tem de ligar o interruptor de corrente.
Se desligar o interruptor de corrente, todas as definições são reiniciadas.
1. Vire a unidade principal e ligue o interruptor de corrente.
- Se os ícones não estiverem acesos, isso indica que a bateria está totalmente descarregada. Neste caso, acople o Aspirador Robot à estação de carregamento antes de ligar o interruptor de corrente.
- Tenha em atenção que se desligar o interruptor de corrente reinicia todas as definições.
- Se nenhuma tecla for premida durante aproximadamente 5 minutos após ligar o
aparelho, este desliga-se automaticamente para evitar a descarga da bateria. Para voltar a ligar, carregue sem soltar o botão (Run/Stop) (Iniciar/Parar) no corpo principal ou no controlo remoto durante pouco tempo.
Se o interruptor de corrente estiver desligado, o Aspirador Robot não é carregado mesmo que esteja acoplado à estação de carregamento.
INSTALAR O ASPIRADOR ROBOT
INSTALAR O CARREGADOR
- Instale o carregador numa superfície plana.
- Não deve haver nenhum obstáculo a 0,5 m à direita e à esquerda do carregador e a 1 m da parte da frente.
- Instale o carregador num local de fácil acesso pelo Aspirador Robot.
- Disponha o cabo elétrico ao longo da parede.
- Se o chão for de madeira, instale o carregador no mesmo sentido do grão da madeira.
Nunca desligue o cabo elétrico do carregador da tomada de parede.
- Se o carregador não receber corrente, o Aspirador Robot não consegue encontrar o carregador e não poderá carregar-se automaticamente.
- Se o Aspirador Robot for separado do carregador, a bateria fica automaticamente descarregada.
INSTALAR O ASPIRADOR ROBOT
CARREGAR
Quando adquire o produto, a bateria está completamente descarregada e tem de carregar o Aspirador Robot manualmente.
Ligue o interruptor de corrente existente na parte inferior do produto.
- O indicador luminoso de energia acende-se com uma luz verde.
2. Verifique o estado da energia do Aspirador Robot.
- Quando a carga começa, o indicador de nível da bateria e "B" aparecem em sequência no visor.
- Quando a entrega estiver terminada, o indicador de nível da bateria e a indicação "FULL" aparecem no visor.
A carregar Totalmente carregado
- Quando o visor de nível da bateria piscar durante a limpeza, o Aspirador Robot para de aspirar e carrega-se automaticamente no carregador.
Carga terminada
A carregar
Carga acesa
Se o nível da bateria piscar e a indicação "LO" aparecer durante a limpeza, o Aspirador Robot não pode ser comandado pelo controlo remoto nem pelos botões da unidade principal. Neste caso, transporte o Aspirador Robot diretamente para o carregador, para recarregar a bateria. (Isto acontece quando a bateria está completamente descarregada.)
- Quando adquire o produto, carregar totalmente a bateria demora cerca de 120 horas e funciona durante cerca de 90 minutos.
- Se carregar uma bateria que esteja sobreaquecida, o tempo de energia pode variar. Medidas a partir quando a carga não é uniforme.
Se o Aspirador Robot não conseguir carregar automaticamente, verifique o seguinte:
- Desligue e ligue o interruptor de corrente na parte inferior do Aspirador Robot (Reiniciar).
- Volte a ligar o cabo elétrico do carregador (Reiniciar).
- Verifique se há substâncias estranhas no conector de carga e limpe os conectores de carga da unidade principal e do carregador com um pano seco.
- Verifique se há objetos perto do carregador que sejam refletores fortes.
- Se separar o Aspirador Robot do carregador, este descarrega-se naturalmente.
- Carregue o Aspirador Robot através do carregador, se possível. (Se deixar a casa sem ninguém durante muito tempo devido a uma viagem, férias, etc., desligue o interruptor de corrente do Aspirador Robot e desligue a corrente do carregador, para os guardar.)
INSTALAR O ASPIRADOR ROBOT
BATERIA
- O Aspirador Robot é alimentado por uma bateria recarregável de hidreto de metal de níquel (NiMH) amiga do ambiente e uma função de prevenção de sobrecarga garante uma duração prolongada.
- O período de garantia da bateria é de 6 vezes a contar da data da compra.
- Antes de comprar uma bateria, pergunte no centro de assistência ao cliente qual o símbolo da coisa genuína (SAMSUNG) e o número do modelo.
- Informação sobre a bateria: Ni-MH tamanho AA, UNION SUPPO, Modelo HPY, 12 (EA).
- Esta bateria destina-se apenas a aspiradores robóticos da Samsung. A sua utilização noutros dispositivos ou para outras finalidades é estritamente proibida. - Não desmonte nem modifique a bateria. - Carregue-a num local com boa ventilação. - Não exponha a bateria ao fogo e não a aqueça. - Não ligue nenhum objeto metálico aos terminais (+) ou (-) da bateria. - Mantenha-a dentro de casa (0°C ~ 40°C). - Antes de deitar fora este produto, deite fora a bateria de acordo com as leis ambientais em vigor. - Não deite fora esta bateria no lixo doméstico. - Siga todos os regulamentos locais quando deitar fora baterias usadas.
- Se a bateria estiver avariada, não a desmonte. Contacte o centro de assistência ao cliente mais próximo.
- Um tempo de carregamento mais longo e uma duração da bateria mais curta indicam que a bateria está a chegar ao fim da sua vida útil. Contacte um centro de assistência ao cliente autorizado para substituir a bateria.
A bateria recarregável incorporada no produto não pode ser substituída pelo utilizador. Para obter informações sobre como substituí-la, contacte o seu fornecedor de serviços.
INSTALAR O ASPIRADOR ROBOT
ACERTAR A HORA
Para usar corretamente as funções Limpeza programada e Limpeza diária, é necessário acertar a hora.
Só pode acertar a hora com o controlo remoto.
Só pode acertar a hora com o controlo remoto.
Suponha que a hora atual é 07:00 a.m. (manhã).
Controlo remoto
Sequência de configuração
1 Introduza a "hora" atual.
2 Entre no modo de configuração.
3 Acerte a "hora".
4 Introduza os "minutos" atuais.
5 Termine o acerto.
- Quando acertar a hora, carregue no botão \(\left(\frac{\text{clock}}{\text{sleep}}\right)\) e não no botão Clock para sair do modo de acerto da hora.
- Se tiver definido uma limpeza programada, não pode alterar a hora.
INSTALAR O ASPIRADOR ROBOT
INSTALAR O VIRTUAL GUARD
Pode conferir o Aspirador Robot a uma zona específica usando o modo de Barreira (parede virtual) ou limpar diversas zonas, uma a uma, usando o modo de Proteção (porta virtual).
Operações dos botões
1. Operações do indicador luminoso do modo
- Modo de Barreira (parede virtual): O indicador luminoso vermelho pisca.
- Modo de Proteção (porta virtual): O indicador luminoso verde pisca.
- Desligado: O indicador luminoso apaga-se.
2. Definir o modo
- Sempre que carregar no botão Modo/Alimentação, selecione os modos Barreira (parede virtual) → Proteção (porta virtual) → Desligado, por esta sequência.
- A distância da parede virtual é de 2,5 m no mínimo e poderá diferir dependendo do meio exterior e do movimento do robô.
Criar uma Barreira (parede virtual)
O VIRTUAL GUARD cria uma barreira invisível que o Aspirador Robot não consegue atravessar.
Ex.: em frente de vasos, mobília, porta da rua, etc.
1. Selecione o modo Barreira (parede virtual) com o botão Modo/Alimentação.
- O indicador luminoso do modo pisca a vermelho.
2. Instale o VIRTUAL GUARD em frente da área que quer impedir ao Aspirador Robot.
- Instale o VIRTUAL GUARD de modo a que o sensor de deteção da distância possa criar uma barreira invisível que o Aspirador Robot não consiga atravessar.
Utilizar o modo de Proteção (porta virtual)
O VIRTUAL GUARD cria uma porta invisível que o Aspirador Robot não consegue atravessar, quando não acabar a limpeza dessa divisão. O VIRTUAL GUARD abre a porta invisível quando terminar a limpeza da divisão.
- Selecione o modo Proteção (porta virtual) com o botão Modo/Alimentação.
- O indicador luminoso do modo pisca a verde.
- Instale o VIRTUAL GUARD à entrada da divisão que vai aspirar.
- Instale o VIRTUAL GUARD de modo a que o sensor de deteção da distância possa criar uma barreira invisível que o Aspirador Robot não consiga atravessar.
- Quando não estiver a utilizar o VIRTUAL GUARD, desligue a corrente. (Se não vai usar o Aspirador Robot durante longos períodos de tempo, retire as baterias para evitar que descarreguem.)
- Se o botão Modelo/Alimentação não funciona, é porque as baterias estão gastas. Neste caso, substitua as baterias. (Especificações: Baterias alcalinas Tipo D (LR20))
- Pode comprar um VIRTUAL GUARD na Samsung Electronics customer care Co., Ltd.
- A transmissão do sinal de infravermelhos pode não ser fácil em locais expostos a lâmpadas de halogênio ou ao ar livre.
- O Aspirador Robot utiliza 3 tipos de dispositivos de infravermelhos e um deles pode não funcionar em frente de outro que tenha uma prioridade mais elevada.
- Quando utiliza o controlo remoto, o Aspirador Robot pode atravessar a barreira virtual do VIRTUAL GUARD ou ir contra um obstáculo, porque o sinal do controlo remoto tem uma prioridade mais elevada do que o sinal do VIRTUAL GUARD.
- Se for utilizado num local pequeno ou a curta distância, o Aspirador Robot pode funcionar mal devido à interferência dos sinais de infravermelhos.
- Instale o VIRTUAL GUARD longe do carregador, uma vez que o carregamento automático pode ser interrompido se o VIRTUAL GUARD estiver perto do carregador.
- Se utilizar mais de um Aspirador Robot em simultâneo, eles podem funcionar mal devido à interferência dos sinais de infravermelhos.
[Prioridade do sinal de infravermelhos]
Controlo remoto![SAMSUNG SR8895 NAVIBOT SILENCIO - [Prioridade do sinal de infravermelhos] - 1](/content/2019/06/191220/images/594c8e2b37e8158d58547493bc7d6b5062bffab5cc4f4b596491903a186ca3f1.jpg)
VIRTUAL GUARD![SAMSUNG SR8895 NAVIBOT SILENCIO - [Prioridade do sinal de infravermelhos] - 2](/content/2019/06/191220/images/4e5da11cc2480ebfb703722b367da3640dc63e08eb333f30b4f4e9a07586d124.jpg)
Carregador![SAMSUNG SR8895 NAVIBOT SILENCIO - [Prioridade do sinal de infravermelhos] - 3](/content/2019/06/191220/images/783835c85157a459e9e203d4780fdb0bf6d1f02dc352710a1a04f654c2ed9941.jpg)
A mopa de microfibras permite remover o pó eficazmente.
- Quando colocar a mopa, certifique-se de que não tapa a respectiva LINHA LIMITE DE COLOCAÇÃO.
- Se o suporte da mopa não ficar totalmente encaixado, este pode soltar-se durante a limpeza.
Se o suporte da mopa não ficar totalmente encaixado, este pode soltar-se durante a limpeza.
- Uma vez que, antes de colocada a mopa, o aspirador robótico não consegue deslocar-se sobre tapetes, retire a mopa e o respectivo suporte do aparelho antes de limpar um tapete.
- Após a limpeza, lave a mopa suja.
- Utilize a mopa apenas quando esta estiver completamente seca. (Não pode utilizar uma mopa molhada.)
- Se houver líquidos, como café, no chão, não utilize a mopa para os limpar, de forma a evitar sujar ainda mais o chão com os líquidos.
* Coloque a mopa certificando-se de que esta está nivelada com a respectiva linha limite de colocação.
UTILIZAR O ASPIRADOR ROBOT
INICIAR/PARAR A LIMPEZA
Pode iniciar ou parar todas as funções do Aspirador Robot.
■ As funções do Aspirador Robot funcionam se o interruptor de corrente estiver ligado. - Como o Aspirador Robot funciona, carregue no botão (Start/Stop) para cancelar a operação e selecionar uma função.
Ligar ou desligar
Ligar
- Controlo remoto: Carregue no botão [Power].
- Unidade principal: Carregue no botão (Start/Stop).
Desligar
- Controlo remoto: Carregue no botão [Power].
- Unidade principal: Carregue sem soltar o botão (Start) durante 3 segundos.
Utilizar o controlo remoto
- Controlo remoto: Carregue no botão Automática, Pontual, Máxima, Manual.
- Unidade principal: Selecione o modo Automática / Pontual / Máxima / Manual com o botão de modo e depois carregue no botão Start/Stop.
- Quando começar a aspirar, o Aspirador Robot começa a mover-se.
- Se carregar no botão Start/Stop sem selecionar o modo de limpeza, começa a aspirar no modo Automático.
Utilizar os botões da unidade principal
Parar
- Para parar, carregue no botão Start/Stop no controle remoto ou na unidade principal.
- Quando parar a limpeza, o Aspirador Robot pára.
UTILIZAR O ASPIRADOR ROBOT
RECARGA
Pode fazer o Aspirador Robot regressar ao carregador para recarregar a bateria usando o botão de recarga.
- Como o Aspirador Robot funciona, pressione o botão Iniciar/Parar para cancelar a operação e pressione o botão Recarregar.
- Pressione o botão Recarregar.
- Acende-se o ícone da unidade principal (↑) e o Aspirador Robot regressa ao carregador.
- Para parar o Aspirador Robot quando ele está a voltar ao carregador, pressione o botão Iniciar/Parar.
- Para testar a função de carga automática, pressione o botão Recarregar quando o Aspirador Robot estiver a menos de 1,5 m do carregador.
Utilizar o controlo remoto
Resolução de problemas quando o Aspirador Robot não regressa ao carregador
- Verifique a instalação do carregador
- Se o carregador estiver num local onde não possa guiar o Aspirador Robot até ele.
- Se o carregador estiver a mais de 5 m de distância do Aspirador Robot.
Pode ser necessário mais tempo para que o Aspirador Robot regresse ao carregador.
- Carregue manualmente o Aspirador Robot nos seguintes casos.
- Se o carregador estiver instalado num canto.
- Quando a bateria estiver totalmente descarregada.
- Se o Aspirador Robot estiver preso num obstáculo (mobília, etc.)
- Se o Aspirador Robot não conseguir passar a soleira da porta para chegar ao local onde o carregador está instalado.
Utilizar os botões da unidade principal
UTILIZAR O ASPIRADOR ROBOT
LIMPEZA AUTOMÁTICA
O Aspirador Robot move-se sozinho e limpa automaticamente a casa, até limpar tudo uma vez.
- Se a limpeza começar quando o aspirador estiver na estação do carregador, o tempo para regressar ao carregador diminui, porque o Aspirador Robot recorda a sua posição original quando se move. Se o nível da bateria se tornar demasiado baixo ao aspirar, o Aspirador Robot regressa automaticamente à estação do carregador e recomeça a aspirar depois de ter carregado a bateria. (Número de operações da limpeza retomadas: Uma)
Botão da unidade principal Botão do controlo remoto Sequência de configuração
- Se o Aspirador Robot concluir que a limpeza está completa, não executa a função Retomar a limpeza.
- Se mover o Aspirador Robot ou carregar num botão durante a ação, o aspirador conclui que a limpeza está completa e não a retoma.
- Não mova o Aspirador Robot nem carregue num botão durante a limpeza. Caso contrário, o Aspirador Robot conclui que a limpeza está completa e retoma a limpeza desde o início.
- Se carregar no botão Turbo do controlo remoto, as mensagens "On turbo" (Turbo ligado) (388888) ou "Off turbo" (Turbo desligado) (3888888) aparecem no visor, alternadamente. Se aparecer a mensagem "On turbo" (Turbo ligado), pode limpar o chão no modo Turbo.
- Se carregar no botão Edge (Cantos) do controlo remoto, as mensagens "On Edge" (Cantos ligado) (OnEdge) ou "Off Edge" (Cantos desligado) (Off Edge) aparecem no visor, alternadamente. Se aparecer a mensagem "On Edge" (Cantos ligado), pode limpar o chão no modo Edge (Cantos).
- Se seleccionar os modos Turbo e Edge (Cantos) em simultâneo, a mensagem (E8888→ Ed 92) aparece no visor.
Modo Normal
Modo Turbo
Modo Edge (Cantos)
Limpeza concluída
LIMPEZA PONTUAL
Pode limpar comodamente uma área específica sobre a qual haja muitas migalhas, poeira, etc.
Leve o Aspirador Robot para o local onde quer executar uma limpeza pontual.
Botão da unidade principal Botão do controlo remoto | Sequência de configuração
1 Defina o modo
2 Cancele o modo.
- No Modelo de limpeza pontual, o Aspirador Robot limpa uma área quadrada com 1,5m de lado.
- Quando a limpeza terminar, o Aspirador Robot emite as indicações End, Stop e Stand by.
Quando o Aspirador Robot estiver na base de carregamento, não é possível efectuar a limpeza pontual.
- Se carregar no botão Turbo do controlo remoto, as mensagens "On turbo" (Turbo ligado) (388888) ou "Off turbo" (Turbo desligado) (3888888) aparecem no visor, alternadamente. Se aparecer a mensagem "On turbo" (Turbo ligado), pode limpar o chão no modo Turbo.
- Se carregar no botão Edge (Cantos) do controlo remoto, as mensagens "On Edge" (Cantos ligado) (OnEdge) ou "Off Edge" (Cantos desligado) (Off Edge) aparecem no visor, alternadamente. Se aparecer a mensagem "On Edge" (Cantos ligado), pode limpar o chão no modo Edge (Cantos).
- Se seleccionar os modos Turbo e Edge (Cantos) em simultâneo, a mensagem (E8888→Ed92) aparece no visor.
UTILIZAR O ASPIRADOR ROBOT
LIMPEZA MÁXIMA
O Aspirador Robot move-se automaticamente e limpa até a bateria se esgotar e o respectivo nível piscar apenas um nível.
- Se a limpeza começar quando o aspirador estiver na estação do carregador, o tempo para regressar ao carregador diminui, porque o Aspirador Robot recorda a sua posição original quando se move. Se o nível da bateria ficar baixo durante a limpeza, o Aspirador Robot regressa automaticamente à estação do carregador e retoma a limpeza antes de ter carregado a bateria. (Número de operações de limpeza retomadas: Uma)
Botão da unidade principal Botão do controlo remoto Sequência de configuração
1 Defina o modo.
2 Cancele o modo.
- Se o Aspirador Robot concluir que a limpeza está completa, não a retoma.
- Se mover o Aspirador Robot ou carregar num botão durante a acção, o aspirador conclui que a limpeza está completa (não retoma a limpeza).
Modo Normal
Modo Turbo
- Não mova o Aspirador Robot nem carregue num botão durante a limpeza. Caso contrário, o Aspirador Robot conclui que a limpeza está completa e retoma a limpeza desde o início.
- Se carregar no botão Turbo do controlo remoto, as mensagens "On turbo" (Turbo ligado) (888888) ou "Off turbo" (Turbo desligado) (8888888) aparecem no visor, alternadamente. Se aparecer a mensagem "On turbo" (Turbo ligado), pode limpar o chão no modo Turbo.
- Se carregar no botão Edge (Cantos) do controlo remoto, as mensagens "On Edge" (Cantos ligado) (On Edge) ou "Off Edge" (Cantos desligado) (Off Edge) aparecem no visor, alternadamente. Se aparecer a mensagem "On Edge" (Cantos ligado), pode limpar o chão no modo Edge (Cantos).
- Se seleccionar os modos Turbo e Edge (Cantos) em simultâneo, a mensagem (E888→E92) aparece no visor.
Modo Edge (Cantos)
UTILIZAR O ASPIRADOR ROBOT
LIMPEZA MANUAL
Pode mover o Aspirador Robot para limpar um local específico directamente, utilizando o controlo remoto.
- Mova o Aspirador Robot para o local onde quer executar a limpeza manual.
- Pode fazer uma limpeza manual usando apenas o controlo remoto.
Sequência de configuração
Botão da unidade principal Botão do controlo remoto
1 Defina o modo.
2 Cancele o modo.
- Se o Aspirador Robot estiver na estação do carregador, a limpeza manual não é possível.
- Se carregar no botão Turbo do controlo remoto, as mensagens "On turbo" (Turbo ligado) (388888) ou "Off turbo" (Turbo desligado) (3888888) aparecem no visor, alternadamente. Se aparecer a mensagem "On turbo" (Turbo ligado), pode limpar o chão no modo Turbo.
- Se carregar no botão Edge (Cantos) do controlo remoto, as mensagens "On Edge" (Cantos ligado) (OnEdge) ou "Off Edge" (Cantos desligado) (Off Edge) aparecem no visor, alternadamente. Se aparecer a mensagem "On Edge" (Cantos ligado), pode limpar o chão no modo Edge (Cantos).
- Se selecionar os modos Turbo e Edge (Cantos) em simultâneo, a mensagem (E8888→Ed92) aparece no visor.
Modo Normal Modo Turbo
Modo Edge (Cantos)
Teclas direcionais (para a frente, para a esquerda, para a direita) Não existe função de recuo.
UTILIZAR O ASPIRADOR ROBOT
LIMPEZA PROGRAMADA
Pode programar o Aspirador Robot para fazer a limpeza a partir de uma determinada hora. (Intervalo de tempo: até 23 horas)
A limpeza programada só é executada quando o Aspirador Robot estiver na estação do carregador.
| Botão da unidade principal | Botão do controlo remoto | Sequê ncia de configuração | Exemplo) Hora actual: 07:00 a.m. (manhã) Hora desejada para o ∈cio da limpeza: 09:30 a.m. (manhã) |
| | 1 Entre no modo de limpeza programada e confirma se a hora configurada está correcta. | AM 07:00 |
| | 2 Inicie as definições. | |
| | 3 Acerte a “hora”. | |
| | 4 Confirme a “hora”. | |
| | 5 Acerte os “minutos”. | |
| | 6 Termine as definições. | |
| | 7 Cancele as definições. | |
NOTA
Quando terminar as definições, se carregar no botão (dist/step) e não no botão Timer/Daily, sai do modo de limpeza programada.
UTILIZAR O ASPIRADOR ROBOT
PROGRAMAR A LIMPEZA DIÁRIA
Pode programar o Aspirador Robot para fazer a limpeza todos os dias a partir de uma determinada hora.
A limpeza diária só é executada se o Aspirador Robot estiver na estação de carregamento.
| Main unit button | Remote control button | Configuration Sequence | Exemplo) Hora actual: 07:00 a.m. (manhã) Hora desejada para o ∈cio da limpeza: 09:30 a.m. (manhã) |
| Timer/Daily | Timer/Daily | 1 Entre no modo de limpeza diária e confirma se a hora configurada está correcta. (Verifique a hora de reserva diária.) | AM 07:00 |
| Timer/Daily | Timer/Daily | 2 Inicie as definições. | Pisca
AM Daily |
| Recharging | Decrease | 3 Acerte a “hora”. | Pisca
AM Daily |
| Start/Stop | 4 Confirme a “hora”. | Pisca
AM Daily |
| Timer/Daily | Timer/Daily | 5 Acerte os “minutos”. | Pisca
AM Daily |
| Recharging | Decrease | 6 Termine as definições. | Pisca
AM Daily |
| Start/Stop |
| Timer/Daily | Timer/Daily | 7 Cancele as definições. | Daily
O icone apaga-se. |
NOTA
Quando terminar as definições, se carregar no botão (Dist/Step) e não no botão Timer/Daily, sai do modo de limpeza programada.
Filtro e ferramentas de manutenção
UTILIZAR FUNÇÕES ADICIONAIS
Pode usar o aspirador robótico de forma mais simples e cómoda recorrendo a funções adicionais.
Só pode configurar funções adicionais com o controlo remoto.
Modo Turbo
Se carregar no botão Turbo do controlo remoto, as mensagens "On turbo" (Turbo ligado) (088888) ou "Off turbo" (Turbo desligado) (08888888) aparecem no visor, alternadamente.
On turbo (modo Turbo): A escova elétrica roda à velocidade máxima.
Off turbo (modo Normal): A escova elétrica roda à velocidade normal.
Modo Edge (Cantos)
Se carregar no botão Edge (Cantos) do controlo remoto, as mensagens "On Edge" (Cantos ligado) (On Edge) ou "Off Edge" (Cantos desligado) (Off Edge) aparecem no visor, alternadamente.
On Edge (modo Edge (Cantos)): O aspirador robótico limpa o chão tocando nos obstáculos.
Off Edge (modo Evasão (Desvio)): O aspirador robótico limpa o chão desviando-se dos obstáculos.
Se aparecer a mensagem "Off Edge" (modo Evasão (Desvio)), o aspirador robótico pode colidir com obstáculos finos ou escuros.
LIMPAR O ASPIRADOR ROBÔ
TENHA EM ATENÇÃO OS MÉTODOS DE MANUTENÇÃO E LIMPEZA
- Se o interruptor de corrente estiver danificado, contacte o técnico de assistência para não provocar nenhum acidente.
- Não utilize meios ou dispositivos mecânicos não instalados pelo fabricante que possam acelerar a deformação do Aspirador Robô.
- Desligue sempre o interruptor de corrente na parte inferior da unidade principal antes de limpar o Aspirador Robô.
O Aspirador Robô pode subitamente fazer a funcionalidade e provocar ferimentos.
Ferramentas e equipamentos de manutenção
Tem de desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o Aspirador Robô.
- Nunca utilize água em spray, diluente, benzina, etc., diretamente na unidade principal do Aspirador Robô.
- Limpe cuidadosamente a janela do sensor ou a câmera usando um pano macio.
Janela do sensor frontal
Janela do sensor frontal e câmera
Janela do sensor de declives
Janela do sensor traseiro
LIMPAR O ASPIRADOR ROBOT
ESVAZIAR RAPIDAMENTE O PÓ
Com um aspirador normal, pode esvaziar facilmente o compartimento do pó sem o retirar.
- Abra a tampa do orifício de saída do pó.
- Se colocar o tubo do aspirador normal no orifício de saída do pó, aspira o pó diretamente do compartimento do pó.
Elfro e ferramentas de manutenção
LIMPAR O SACO DO PÓ E O FILTRO
Antes de limpar o saco do pó, tem de o esvaziar.
- Quando retirar o saco do pó, tenha cuidado para não entornar o pó.
- Esvazie o saco do pó nos seguintes casos.
- Quando houver pó acumulado dentro do saco.
- Quando o poder de sucção enfraquecer subitamente.
- Quando o ruído aumentar de repente.
- Carregue no botão de ejeção do saco do pó (PUSH) e puxe-o para fora do Aspirador Robot.
- Retire a tampa do saco do pó puxando-a no sentido da seta na figura.
- Retire o saco do pó puxando-o no sentido da seta na figura.
- Limpe o pó do filtro e do saco.
- Pode lavá-los com água.
- Feche a tampa do saco do pó e instale-o na unidade principal.
[Estrutura do Compartimento do pó]
![SAMSUNG SR8895 NAVIBOT SILENCIO - [Estrutura do Compartimento do pó] - 1](/content/2019/06/191220/images/333d73da16cbbce5d2ab993988c207a3ccbc772139bed0b2da478f5090a0a2a6.jpg)
LIMPAR O ASPIRADOR ROBOT
LIMPAR A ESCOVA ELÉTRICA
Tem de desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o Aspirador Robot.
- Para evitar entornar o pó do respetivo saco, retire-o antes de limpar a escova elétrica.
- Retire o saco do pó carregando no botão de ejeção do saco (PUSH).
- Depois de verificar se há substâncias estranhas, carregue no gancho que fixa a tampa da escova para a retirar.
Filtro e ferramentas de manutenção

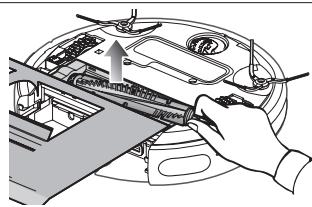

- Retire a escova elétrica da unidade principal.
- Retire quaisquer substâncias estranhas, como cabelos ou fios compridos enrolados na escova elétrica, usando uma escova de limpeza ou um aspirador.

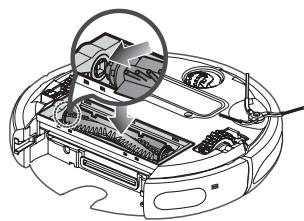

- Quando terminar a limpeza, monte primeiro a escova elétrica do lado do interruptor de corrente e depois monte o outro lado da escova da mesma forma.
- Depois de introduzir as 3 pontas na parte superior da tampa, empurre a outra extremidade para dentro até ela encaixar na posição correta com um "clique".
- Para impedir que o Aspirador Robot fique obstruído, tenha cuidado para não aspirar palitos ou cotonetes.
- Se for difícil remover substâncias estranhas, contacte um centro de assistência ao cliente.
- Como a escova elétrica aspira o pó do chão, pode ficar com cabelos e fios compridos enrolados. Verifique e limpe a escova elétrica regularmente.
Filtro e ferramentas de manutenção
LIMPAR O ASPIRADOR ROBOT
LIMPAR A ESCOVA ROTATIVA LATERAL PARA LIMPEZA DE CANTOS
Tem de desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o Aspirador Robot.
- Verifique se a escova rotativa lateral está dobrada ou se há alguma substância estranha presa na escova.
- Usando luvas de borracha, envolva a escova rotativa lateral num pano, passe-a por água quente durante cerca de 10 segundos e limpe-a com o pano.
- Virando a escova rotativa lateral, repita os procedimentos do passo 2.
- Se houver cabelos ou fios enrolados entre a unidade principal e a escova rotativa lateral, desaperte o parafuso da escova rotativa lateral com uma chave de parafusos (+) para os remover.
Quando voltar a montar a escova, alinhe o "L" da escova rotativa lateral para limpeza de cantos como "L" da unidade principal e monte a escova rotativa lateral.
(A letra "R" está gravada no lado direito da escova rotativa.)
Limpe frequentemente a escova rotativa lateral, uma vez que esta atrai facilmente cabelos e outras substâncias estranhas.
O excesso de substâncias estranhas na escova rotativa lateral pode danificar a escova.
LIMPAR O ASPIRADOR ROBOT
LIMPAR A RODA MOTORA
Tem de desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o Aspirador Robot.
- Se o Aspirador Robot começar de repente a andar em ziguezague, pode haver substâncias estranhas presas na roda motora.
- Quando limpar a roda motora, coloque um pano macio no chão e deite a unidade principal com cuidado.
- Verifique se há substâncias estranhas e retire-as com uma vareta ou uma pinça sem pontas afiadas, se for necessário.
MANUTENÇÃO DA MOPA
Uma vez que uma mopa suja pode ter um odor desagradável, mantenha-a limpa.
- Separe o suporte da mopa da parte inferior do aspirador robótico.
- Retire a mopa do respectivo suporte.
- Deixe a mopa secar completamente num local bem ventilado antes de utilizá-la.
LISTA DE VERIFICAÇÃO ANTES DE LIGAR PARA O SERVIÇO DE ASSISTÊNCIA
| SINTOMA | LISTA DE VERIFICAÇÃO | MEDIDA A TOMAR |
| O Aspirador Robot não funciona antes da limpeza. | • O saco do pô está montado?
• O interruptor de correto está ligado?
• O modo de limpeza (Auto) está definindo no visor?
• O;nvel da bateria está a piscar num sé;nvel e a indentação 'LO' aparece no visor?
• O Aspirador Robot não funciona se a bateria do controlo remoto estiver descarregada. | • Instale o saco do pô.
• Ligue o interruptor de correto.
• Carregue no botão (Step1). (Para o deslagir, carregue sem soltar o botão (Step2) durante 3 segundos ou mais.)
• Levante o Aspirador Robot e coloque-omanualmente na estação do carregarao para carregá-lo.
• Substitua as pilhas do controlo remoto ( Tipo AAA) |
| O Aspirador Robot deleixou de funciona durante a limpeza. | • O;nvel da bateria está a piscar num sé;nvel e a indentação 'LO' aparece no visor?
• O Aspirador Robot ficou preso em fios no chão?
• O Aspirador Robot está preso num desível do chão?
- A roda motora está levantada.
• A roda motora está envolida numa toalha boa (pano)?
• O Aspirador Robot está preso na soleira da porta? | • Levante o Aspirador Robot e coloque-omanualmente na estação do carregarao para carregá-lo.
• Deslgue o interruptor de correto e remove os fios.
• Deslgue o interruptor de correto e mova o Aspirador Robot para及其他 local paraContinuar a limpeza.
• Deslgue o interruptor de correto e retire a toalha boa.
• Deslgue o interruptor de correto e mova o Aspirador Robot para及其他 local paraContinuar a limpeza. |
| O poder da sucção é fracço ao limpar. | • Verifique se o saco do pô está cheio.
• Verifique se a entrada de sução está obstruía comsubstâncias estranhas.
• Verifique se o filtró está obstruído. | • Pare o Aspirador Robot e esvazie o saco do pô.
• Deslgue o interruptor de correto e retire as substâncias estranhas da entrada de sução.
• Limpe bem o filtró. |
LISTA DE VERIFICAÇÃO ANTES DE LIGAR PARA O SERVIÇO DE ASSISTÊNCIA
| SINTOMA | LISTA DE VERIFICAÇÃO | MEDIDA A TOMAR |
| O Aspirador Robot nãoenhastra ocarregador. | Verifique se a ficha do carregaro está corremente inserida na tomada.Se houver algoum Obstáculo num raio de circa de 1 m àrente do carregaro e circa de 0,5 m à esquerda e à direita do carregaro, tem de removesses obstáculos.Se houver algouma substência estranha no pino de energia, limpe-o com uma tolaha seca.O VIRTUAL GUARD estáinstalado perto do carregaro? | Mova o VIRTUAL GUARD paraoutro local de modo a que OAspirador Robot possa carregar-se automaticamente. |
| O Aspirador Robot passatabravés doVIRTUAL GUARD. | As baterias do VIRTUAL GUARD está gastas?O VIRTUAL GUARD está definido para o modo Proteção (portavirtual)?O indicator luminoso do modo está desligado? | Substitua as baterias.(2 baterias alcalinas Tipo D(LR20))Defina o VIRTUAL GUARD parao modo de Barreira (paredevirtual).Verifique se o VIRTUAL GUARD está desligado e defina-o para omodo desejado. |
| A duração dasbaterias doVIRTUAL GUARDé demasiadocurta. | Está a usar baterias secas demanganésio? | Substitua as baterias porbaterias alcalinas novas.(2 baterias alcalinas Tipo D(LR20)) |
| No visor, apareceuma contagemdecrescentepartir de30,29,28,... | Forçou o Aspirador Robot a sairdo carregaro ou fez pressao sobre este durante aarga? | Quando se retira o AspiradorRobot do carregaro ou se fazpressão sobre este duranteaarga, o Aspirador Robotregressa ao carregaro après30 segundos para recarregarautomaticamente. |
Resolução de problemas
| Código DE ERRO | MOTIVO | SOLUÇÃO |
| C 00 | • O Aspirador Robot ficou travado ou preso durante a movimentação. | • Desfigure o interruptor de corrente na parte inferior e mova o Aspirador Robot para um local diferente. |
| C 01 | • Hó substâncias estranhas (fios, papel, brinquados, etc.) presas na escova eletrica. | • Desfigure o interruptor de corrente na parte inferior e retire as substâncias estranhas da escova eletrica. |
| C 02 | • Hó substâncias estranhas (fios, papel, brinquados, etc.) presas na roda motora da esquerda. | • Desfigure o interruptor de corrente na parte inferior e retire as substâncias estranhas da roda motora da esquerda. |
| C 03 | • Hó substâncias estranhas (fios, papel, brinquados, etc.) presas na roda motora da direita. | • Desfigure o interruptor de corrente na parte inferior e retire as substâncias estranhas da roda motora da direita. |
| C 05 | • Verifique o sensor do amortecedor. | • Puxe o amortecedor preso ligeiramente para fora. |
| C 06 | • Hó substâncias estranhas (pó, manchas, etc.) na janela do sensor de obstáculos. | • Desfigure o interruptor de corrente na parte inferior e limpe as substâncias estranhas das janelas dos senseores dianteiro e traseiro usingo um pano macio. |
| C 07 | • Hó substâncias estranhas (pó, manchas, etc.) na janela do sensor de declives. | • Desfigure o interruptor de corrente na parte inferior e limpe as substâncias estranhas da janela do sensor de declives usingo um pano macio. |
| C 08 | • O saco do pô não está colocado. | • Coloque o saco do pô até que ele encaixe com um “clique”. |
| C 09 | • Hó substâncias estranhas (fios, panos, etc.) presas na escova rotativa lateral para limpeza de cantos. | • Desfigure o interruptor de corrente na parte inferior e limpe as substâncias estranhas da escova rotativa lateral para limpeza de cantos. |
- Se carregar no botão Iniciar/Parar ou desligar o interruptor de corrente, limpa o código de erro.
Especificações do produto
Corpo principal
| CLASSIFICacao | ARTIGO | DETAILHE |
| Especificações mecânicas | Diâmetro | 355mm |
| Altura | 93mm |
| Peso | 4.0kg |
| Especificações eletricas | Tensão | AC220-240V~, 50-60Hz |
| Consumo de energia durante acaoa | 50 W |
| Consumo de energia da unidade principal | 40 W |
| Especificações da bateria | 14.4V / 2,000 mA |
| Especificações de limpeza | Capacidade do saco do pó | Cerca de 0.6 l |
| Tipo de correamento | Carregamento automatico/ manual |
| Modo de limpeza | automática, pontual, maior,manual, programada,Programar a limpeza diária |
| Tempo de correamento | Aproximamente 120 instantos |
| Tempo de limpeza (uma superficie dura) | Aproximamente 90 instantos |
| Método de limpeza | Reconhecimento da forma do tecto |
| Tipo do botão da unidade principal | Contacto |
Este aspirador foi aprovado de acordo com as seguintes normas.
Directiva UEM : 2004/108/EEC
Directiva de Segurança de Baixa Voltagem : 2006/95/EC
Memorando
Memorando
SAMSUNG
Se tiver alguma dúvida ou comentário sobre os produtos Samsung, contacte por favor a nossa linha de apoio a clientes Samsung.
80820-SAMSUNG (726-7864)
www.samsung.com
