SR8846 NAVIBOT - Aspirateur robot SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur robot
Caractéristiques techniques principales	Navigation intelligente, détection des obstacles, nettoyage en profondeur
Alimentation électrique	Chargeur secteur, batterie rechargeable
Dimensions approximatives	33,5 x 33,5 x 9,5 cm
Poids	3,5 kg
Compatibilités	Compatible avec les surfaces dures et les tapis
Type de batterie	Batterie lithium-ion
Tension	14,4 V
Puissance	40 W
Fonctions principales	Nettoyage automatique, programmation, retour à la base
Entretien et nettoyage	Filtres lavables, brosses amovibles
Pièces détachées et réparabilité	Accessoires disponibles, facilité de remplacement des pièces
Sécurité	Système de protection contre les chutes, arrêt automatique
Informations générales	Idéal pour les foyers avec animaux, faible niveau sonore

FOIRE AUX QUESTIONS - SR8846 NAVIBOT SAMSUNG

Pourquoi mon SAMSUNG SR8846 NAVIBOT ne démarre-t-il pas ?

Vérifiez que la batterie est correctement chargée et insérée. Assurez-vous également que l'interrupteur d'alimentation est en position ON.

Comment nettoyer les brosses du SAMSUNG SR8846 NAVIBOT ?

Retirez les brosses en suivant les instructions du manuel d'utilisation, puis nettoyez-les avec de l'eau et une brosse douce. Assurez-vous qu'elles soient complètement sèches avant de les remettre en place.

Le SAMSUNG SR8846 NAVIBOT ne trouve pas sa base de chargement, que faire ?

Assurez-vous que la base de chargement est branchée et placée dans un endroit dégagé. Vérifiez également qu'aucun objet n'entrave la vue du capteur du robot.

Comment réinitialiser le SAMSUNG SR8846 NAVIBOT ?

Pour réinitialiser, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant clignote.

Mon SAMSUNG SR8846 NAVIBOT ne collecte pas la poussière, que faire ?

Vérifiez que le bac à poussière est vide et correctement installé. Nettoyez également le filtre et assurez-vous qu'il n'est pas obstrué.

Comment programmer le nettoyage automatique sur le SAMSUNG SR8846 NAVIBOT ?

Appuyez sur le bouton 'Planification' et suivez les instructions à l'écran pour définir l'heure et les jours de nettoyage souhaités.

Le SAMSUNG SR8846 NAVIBOT fait beaucoup de bruit, est-ce normal ?

Un certain niveau de bruit est normal, mais si le bruit est excessif, vérifiez les brosses et les roues pour des obstructions ou des débris.

Comment savoir si la batterie du SAMSUNG SR8846 NAVIBOT doit être remplacée ?

Si le robot ne fonctionne pas longtemps après une charge complète ou s'il ne se recharge pas, cela peut indiquer que la batterie doit être remplacée.

MODE D'EMPLOI SR8846 NAVIBOT SAMSUNG

Manuel d'utilisation

• Avant d'utiliser cet appareil, veuillez lire attentivement les instructions. Utilisation intérieure uniquement.

Merci d'avoir effectué l'achat d'un produit Samsung.

Enregistrez vos produits Samsung en vous

connectant sur

www.samsung.com/register

Consignes de sécurité

• Avant d'utiliser cet appareil, veuillez lire attentivement ce manuel et le conserver pour toute référence ultérieure.

• Les instructions d'utilisation suivantes concernent plusieurs modèles; il est donc possible que les caractéristiques de votre aspirateur soient légèrement différentes de celles spécifiées dans ce manuel.

SYMBOLES DANGER/ATTENTION UTILISÉS

DANGER	Indique un danger de mort ou de blessure grave.
ATTENTION	Indique un risque de blessure ou de dégât matériel.

AUTRES SYMBOLES UTILISÉS

REMARQUE

Explication de termes pour aider l'utiliser à comprendre comment utiliser l'appareil de manière ajustée.

Consignes importantes de sécurité

Lors de l'utilisation d'un appareil électrique, des précautions de base doivent être prises, notamment :

Débranche l'appareil de la prise lorsqu'il n'est pas utilisé ou avant toute opération de maintenance.

Généralités

Utilisez cet appareil uniquement tel qu'indiqué dans le présent manuel. - Ne faites pas fonctionner le robot aspirateur ou le chargeur si celui-ci est endommagé de quelque manière que ce soit. - Si l'aspirateur fonctionne anormalement, a reçu un choc, a été endommagé, laissé à l'extérieur ou plongé dans l'eau, retournez-le au centre d'assistance clientèle. - Ne manipulez jamais le chargeur ou le robot aspirateur avec les mains mouillées. Utilisez-le uniquement à l'intérieur et sur des surfaces sèches. - Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elles ne soient surveillées ou qu'elles aient reçu les instructions nécessaires concernant l'utilisation de cet appareil de la part d'une personne responsable, et ce, pour leur propre sécurité. - Les enfants doivent être surveillés afin de garantir qu'ils ne jouent pas avec l'appareil.

Chargeur de batterie

N'utilise pas la prise polarisée avec une prise murale ou une rallonge non-polarisée. - N'utilisez pas l'appareil à l'extérieur ni sur des surfaces mouillées. - Débranchez le chargeur de la prise lorsqu'il n'est pas utilisé ou avant toute opération de maintenance. Utilisez uniquement le chargeur fourni par le fabricant pour recharger l'appareil. N'utilisez jamais de cordon ou de prise endommagé(e). - Ne tirez pas sur le cordon; ne soulevez pas l'appareil par le cordon; n'utilisez pas le cordon comme poignée; ne fermez pas de porte sur le cordon; ne tirez pas le cordon sur des rebords ou des angles coupants. Maintenez le cordon éloigné des surfaces chauffées. - N'utilisez pas de rallonges ni de prises murales ayant une intensité maximale admissible inadéquate. - Ne débranchez pas l'appareil en tirant sur le cordon. Pour débrancher, tenez la prise et non le cordon. - Ne détériorez pas les batteries et ne les faites pas brûler car elles risquent d'exploser à des températures élevées. - N'essayez pas d'ouvrir le chargeur. Les réparations doivent être effectuées uniquement par un technicien qualifié du centre d'assistance clientèle. - N'exposez jamais le chargeur à des températures élevées et évitez tout contact avec l'humidité.

ROBOT Aspirateur

• N'aspirez jamais d'objets pointus ou tranchants tels que des morceaux de verre, des clous, des vis, des pièces de monnaie, etc.
• N'utilisez pas l'appareil sans filtre. Pour les opérations de maintenance, n'insérez jamais vos doigts ou des objets dans la chambre du ventilateur au cas où l'appareil se remettrait accidentellement en marche.
• N'insérez aucun objet dans les ouvertures. N'utilisez pas l'appareil si l'une des ouvertures est obstruée ; nettoyez régulièrement les ouvertures pour éliminer toute trace de poussière, peluches, cheveux, ou toute autre chose risquant d'empêcher le passage de l'air. N'aspirez jamais de matière toxique (javel, ammoniaque, produit de débouchage, etc.).
• N'aspirez jamais d'objets en train de brûler ou de fumer, tels que des cigarettes, des allumettes ou des cendres chaudes.
• N'aspirez jamais de liquides inflammables ou combustibles tels que de l'essence et n'utilisez jamais l'appareil si de tels liquides risquent d'être présents.
• N'utilisez pas le robot aspirateur dans un espace clos rempli de vapeurs de peinture à l'huile, de diluant, de substances antipoussière, de poussières inflammables et autres vapeurs explosives ou toxiques.
• Des fuites de batterie peuvent se produire suite à un usage intensif ou à des températures extrêmes. En cas de contact du liquide avec la peau, rincez abondamment à l'eau. En cas de contact du liquide avec les yeux, rincez immédiatement à l'eau claire pendant 10 minutes minimum. Consultez un médecin rapidement.

Consignes de sécurité

06 Branchement 07 Avant l'utilisation 10 En cours d'utilisation 11 Nettoyage et entretien 13 Fonctions du produit

15 Composants 16 Nomenclature des pièces

20 Installation du robot aspirateur

20 Procédure d'installation 20 Mise sous/hors tension 21 Installation du chargeur 22 Charge 23 À propos de la batterie 24 Installation du module MURS VIRTUELS

26 Utilisation du robot aspirateur

26 Démarrage/Arrêt du nettoyage 27 Recharge 28 Nettoyage automatique 29 Nettoyage local 30 Nettoyage intensif 31 Nettoyage manuel 32 Nettoyage Obstacle 33 Programmation de l'heure de nettoyage

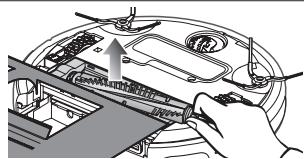

34 Nettoyage du robot aspirateur

34 Veuillez suivre les méthodes de nettoyage et d'entretien spécifiées. 34 Nettoyage de la lentille du capteur et de la caméra. 35 Nettoyage du collecteur de poussière et du filtre. 36 Nettoyage de la brosse principale. 38 Nettoyage de la brosse rotative latérale. 39 Nettoyage de la roue d'entraînement.

40 Liste de vérification avant d'appeler le centre d'assistance 42 Codes d'erreur : dépannage

43 Caractéristiques techniques du produit

Branchement

Ne pliez pas excessivement le cordon d'alimentation et ne placez dessus aucun objet lourd risquant de l'endommager.

• Cela pourrait entraîner une électrocution ou un incendie.

Veillez à éliminer toute trace de poussière ou d'eau de la prise d'alimentation.

• Dans le cas contraire, cela pourrait entraîner un dysfonctionnement ou une électrocution.

Ne tirez pas la prise d'alimentation par le cordon et ne touchez jamais la prise avec les mains mouillées.

• Cela pourrait entraîner une électrocution ou un incendie.

N'utilisez pas de prises multiples. (Ne laissez pas le cordon trainer sur le sol.)

• Cela pourrait entraîner une électrocution ou un incendie.

N'utilise pas de cordon d'alimentation ou de prise endommagée ni de prise murale mal fixée.

• Cela pourrait entraîner une électrocution ou un incendie.

Avant l'utilisation

Avant de mettre le robot aspirateur en marche, assurez-vous que le collecteur de poussière est en place.

• Si le collecteur de poussière n'est pas inséré, le robot aspirateur ne fonctionne pas.

N'utilisez jamais le robot aspirateur dans des lieux comportant des matières combustibles, tels que :

• les lieux avec des bougies ou lampes de bureau posées sur le sol;
• les lieux ou des bougies sont laissés sans surveillance (feu ou braises);
• les lieux avec présence d'essence, d'alcool distillé, de diluant, de cendriers avec cigarettes allumées, etc.

Le robot aspirateur est destiné à une utilisation domestique uniquement. Ne l'utilise jamais dans les lieux suivants :

• greniers, caves, entreprises, bâtiments industriels, pièces séparées éloignées du bâtiment principal, lieux exposés à l'humidité (salles de bain, salle d'eau) ou surfaces étroites et en hauteur (tables, étagères). En cas d'utilisation dans ces lieux, l'appareil risque d'être gravement endommagé (dysfonctionnements, pannes).

Ouvrez toutes les portes pour nettoyer toutes les pièces.

• Si une porte est fermée, le robot aspirateur ne pourrait pas entrer dans la pièce.
• Toutefois, veillez à fermer la porte d'entrée principale, de la véranda et de la salle de bain ou de toute autre pièce où le robot aspirateur risquerait de tomber à un étage inférieur.

Pour les tapis munis de longues franges, repliez ces dernières sous le tapis.

• Les franges non repliées risqueraient d'endommager gravement le tapis et l'appareil, en se coinçant dans la roue d'entraînement ou la Brosse principale.

Si le capteur d'escarpement est sale, le robot aspirateur risque de tomber du haut d'un escalier, d'une mezzanine, etc.

Cela risquerait de provoquer des blessures et d'endommager gravement l'appareil.

Afin d'éviter tout risque, installez les MURS VIRTUELSS (réglage sur le mode Fence "Mur Virtuel") devant les zones dangereuses.

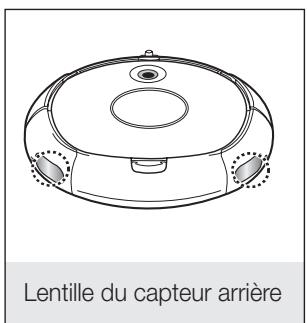

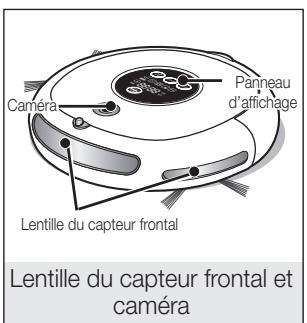

Nettoyez la fenêtre du capteur et la caméra afin d'éviter tout dysfonctionnement.

Avant l'utilisation

• Veillez à enlever tous les objets avant le nettoyage.
• Veillez à enlever tous les objets fragiles, tels que grands vases en céramique, objets en verre, pots de fleur, etc.
• Le robot aspirateur ne reconnaît pas les pièces de monnaie, bagues ou autres objets de valeur tels que des bijoux.

Enlevez les objets présents sur le sol avant le nettoyage.

• Le robot aspirateur est conçu pour détecter les obstacles à une distance de 5 cm.
• Les serviettes de bain, les tapis devant la salle de bain, les éviers, les entrées à la buanderie, les cordons d'alimentation, les nappes et les ceintures risquent de se coincer dans la roue d'entraînement ou la Brosse principale, ce qui peut, dans le cas d'une nappe, provoquer la chute des objets présents sur la table.

Prévenez tous les membres de la famille (ou toute personne qu'il convient de prévenir) d'être prudents avant de lancer le nettoyage ou lors de l'utilisation de mode de nettoyage programme.

• Les enfants évoluant à proximité risqueraient de s'entraîner dans le robot aspirateur et de tomber.

• Les enfants risqueraient de tomber et de se blesser ou d'endommager gravement l'appareil.

• Le robot aspirateur risquerait d'attirer leur attention.
• Si la roue d'entraînement venait à entraîner des doigts, des pattes, des vêtements ou des cheveux, cela risquerait de provoquer des blessures.
• Si un enfant ou un animal domestique se trouve dans le chemin du robot aspirateur, il risque d'être détecté comme un obstacle et la zone risque de ne pas être nettoyée.
• Lorsque le bouton de mise en marche est désactivé, l'alimentation est coupée et toutes les fonctions sont désactivées.

Au moment d'installer la station de recharge, ne laissez pas le cordon d'alimentation trainer sur le sol.

• Lorsque le robot aspirateur va se recharger automatiquement ou passe à proximité de la station de recharge, il risquerait d'entraîner le cordon.

Laissez toujours le cordon d'alimentation du chargeur branché dans la prise.

• Bien que le robot aspirateur dispose d'une fonction de recharge automatique, si le cordon d'alimentation de la station de recharge n'est pas branché, il ne pourrait pas recharger sa batterie automatiquement.

Avant l'utilisation

Installez le chargeur à un endroit facilement accessible pour le robot aspirateur.

• Si le chargeur est installé dans un endroit difficilement accessible, cela risque de causer des déplacements supplémentaires et de gêner le processus de recharge automatique.

Les objets situés devant le chargeur empêchent le robot aspirateur de venir se recharger automatiquement.

• Libérez la zone.

Il ne doit y avoiraucun obstacle à 50cm sur les cotsés et à 1 m devant.

Ne court-circuitez pas les broches de chargement à l'aide d'objets en fer tels que des baguettes, des tournevis, etc.

• Cela risquerait d'endommager gravement le chargeur.

Assurez-vous qu'il n'y ait aucune trace de liquide sur la station de recharge.

• Cela risquerait de provoquer un incendie ou une électrocution.

Assurez-vous que le robot n'aspire pas ou ne se déplace pas sur du liquide (eau, huile ou litière d'animaux).

• Cela risquerait d'endommager gravement l'appareil.
• Le liquide risquerait de se repandre sur les roues et de salir l'intérieur de l'appareil.

N'utilisez pas le chargeur à d'autres fins que celles pour lesquelles il est prévu.

• Cela risquerait d'endommager gravement le chargeur ou de provoquer un incendie.

En COURS d'utilisation

Vous ne pouvez pas utiliser le robot aspirateur sur des tapis épais.

• Cela risquerait de provoquer un dysfonctionnement de l'appareil.
• Cela risquerait d'endommager le tapis.

N'utilisez pas le robot aspirateur sur une table ou autre surface en hauteur.

• Cela risquerait de l'endommager en cas de chute.

Pendant son fonctionnement, le robot aspirateur risque de percuter des meubles tels que les pieds de chaises, de tables et autres meubles fins et longs.

• Pour un fonctionnement plus rapide et plus efficace, placez les chaises sur le dessus des tables.

Ne posez aucun objet sur le dessus du robot aspirateur.

• Cela risquerait de provoquer un dysfonctionnement.

Retirez immédiatement tout morceau de papier ou sac plastique aspiré lors du nettoyage.

• Utiliser l'appareil pendant un temps prolongé alors que son orifice d'aspiration est obstrué risquerait de l'endommager gravement.

En cas d'émission d'un son, d'une odeur anormale ou de fumée, mettez immédiatement l'appareil hors tension et contactez le centre d'assistance clientèle.

Le robot aspirateur risque de ne pas pouvoir continuer sa progression s'il est coincé au niveau du seuil de la porte d'entrée ou d'une véranda.

• Pour des raisons de sécurité, au bout de 5 minutes d'immobilité, le robot aspirateur interrompt automatiquement son fonctionnement.
• Pour relancer son fonctionnement, désactive le bouton de mise en marche puis réactive-le après l'avoir déplacé à un endroit où il peut poursuivre le nettoyage.

En COURS d'utilisation

REMARQUE

Le robot aspirateur ne peut pas nettoyer entièrement les endroits qu'il ne peut pas atteindre (ex. : coins, espace entre un canapé et un mur).

• Nettoyez de temps en temps ces endroits.

REMARQUE

Il peut rester des moutons de poussière lorsque le robot aspirateur ne parvient pas à aspirer les moutons de poussière formés au cours du nettoyage.

• Si tel est le cas, balayez les moutons de poussière à l'aide d'un autre ustensile de nettoyage.

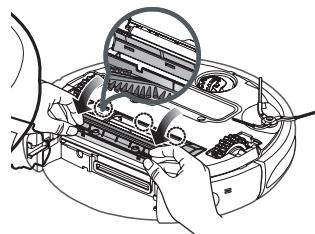

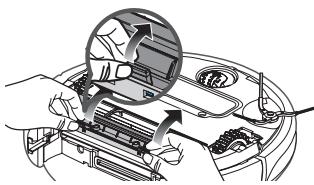

Nettoyage et entretien

Pour nettoyer l'appareil, évitez de vaporiser de l'eau directement sur la surface extérieure ou d'appliquer une substance volatile telle que du benzène, du diluant ou de l'alcool.

• Cela risquerait d'endommager gravement l'appareil.

N'appuyez pas excessivement sur le pare-chocs du robot aspirateur.

• Si le capteur situé sur le pare-chocs est endommagé, le robot aspirateur risque de percuter les murs et les meubles.

L'appareil ne doit en aucun cas être démonté ou réparé par une personne autre qu'un technicien de maintenance qualifié.

• Cela risquerait d'endommager l'appareil.

Retirez régulièrement toute substance étrangère accumulée sur les capteurs d'obstacles et d'escarpement.

• La saleté accumulée sur les capteurs réduira la précision des détections.

Nettoyage et entretien

Pour retarder les substances étrangères, utilisez toujours la brosse de nettoyage après avoir mis l'appareil hors tension.

• Le non-respect de cette consigne risque d'entraîner la mise en marche accidentelle de l'appareil et de provoquer des blessures ou d'endommager gravement ce dernier.

Si le cordon d'alimentation est endommagé, faites-le remplacer par un technicien de maintenance qualifié du centre d'assistance clientèle.

• Le non-respect de cette consigne risquerait de provoquer un incendie ou une électrocution.

Avant de nettoyer le chargeur, veillez à débrancher le cordon d'alimentation pour des raisons de sécurité.

Contactez le centre d'assistance clientèle SAMSUNG ELECTRONICS pour remplacer la batterie.

• Si vous utilisez une batterie non originale, cela risque d'entraîner un dysfonctionnement de l'appareil.

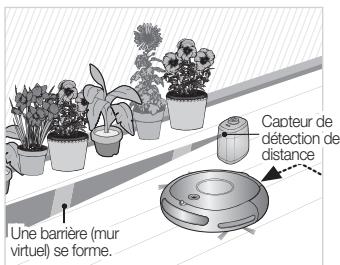

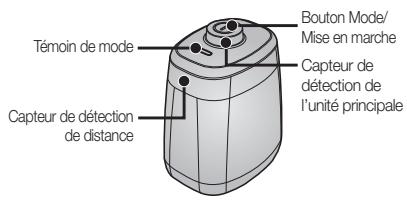

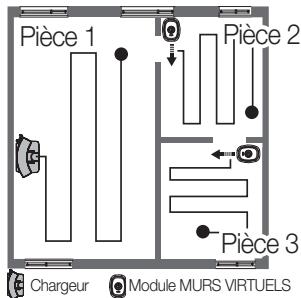

Utilité de la fonction MURS virtuels

Vous pouvez restreindre le fonctionnement du robot aspirateur à une zone particulière en utilisant le mode « Fence » (mur virtuel) ou en nettoyant plusieurs zones une par une à l'aide du mode « Guard » (porte virtuelle).

• Qu'est-ce que le système de reconnaissance de plafond (Visionary mappingTM)?

Cette fonction reconnaît la forme du plafond à l'aide de la caméra située sur le dessus afin d'identifier la zone à nettoyer et déterminer la meilleure méthode pour parcourir et nettoyer chaque zone du sol.

Nettoyage parfait de chaque RECOIN

Le robot aspirateur nettoie le sol de manière séquentielle (↓) selon la carte déterminée par la fonction de reconnaissance du plafond. Il peut ainsi nettoyer chaque recoin de la pièce.

Les différents MODES de nettoyage

Différents modes de nettoyage sont disponibles afin de répondre à tous vos besoins.

1. Mode auto

Permet de nettoyer les pièces automatiquement.

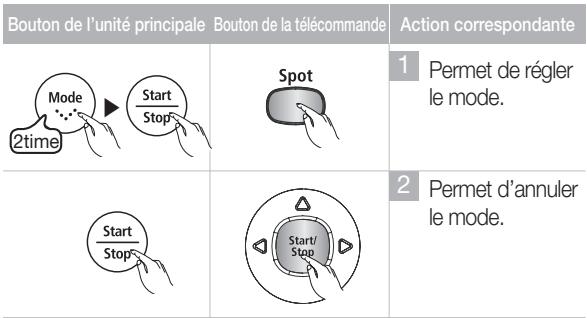

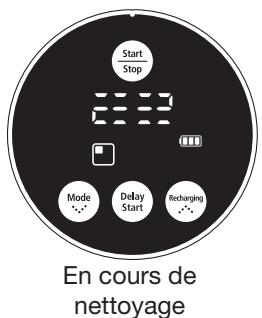

2. Mode spot

Permet de nettoyer une zone localisée en profondeur. Il peut être utilisé pour aspirer des miettes de pain ou de biscuits.

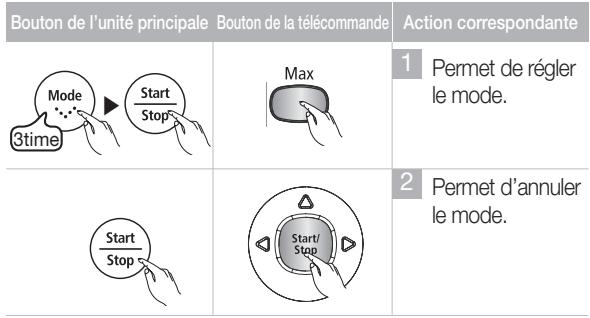

3. Mode max

Fonctionne jusqu'à épuisement presque total de la batterie.

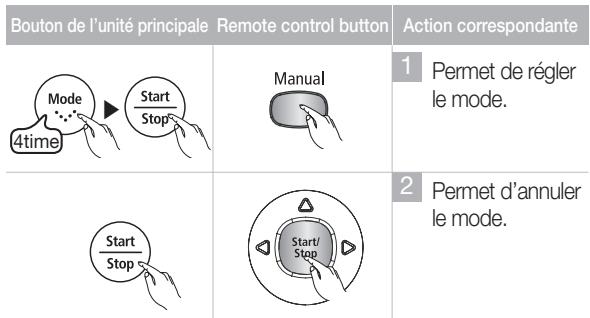

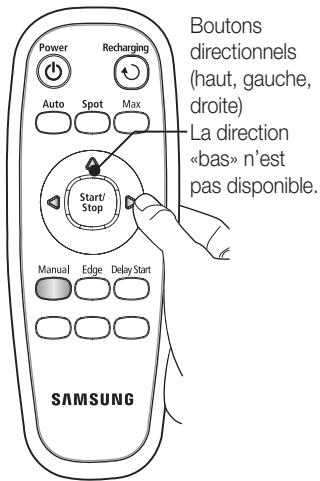

4. Mode manuel

Il est possible de nettoyer le sol manuellement en déplaçant soi-même le robot aspirateur.

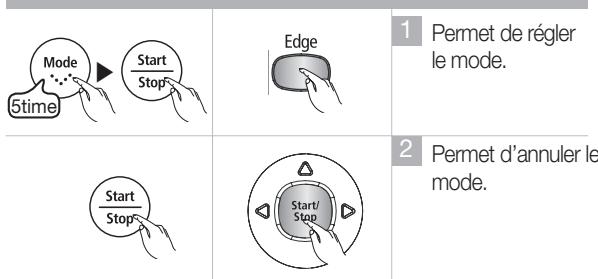

5. Mode edge (obstacle)

Lorsque le capteur détecte un obstacle sur son trajet, le robot aspirateur réduit sa vitesse afin de minimiser le choc (le capteur antichoc contribue également à réduire l'impact).

L'appareil permet un nettoyage des angles le plus efficace possible.

6. Mode de nettoyage programme

Il est possible de programmer le robot aspirateur pour qu'il nettoie le sol à une heure précise.

Chargement automatique

Lorsque la batterie est faible, le robot aspirateur se dirige automatiquement vers le chargeur où il sera rapidement rechargé.

BROSSE rotative latérale

La brosse rotative latérale permet de nettoyer la poussière sur les coins.

Franchissement des SEUILS de porte

Le système de pilotage révolutionnaire du robot aspirateur lui permet de franchir les seuils de portes d'une hauteur d'environ 1,5 cm et de nettoyer toutes les pièces. Le robot aspirateur risque de ne pas pouvoir franchir les seuils de porte de 1,5 cm en fonction de leur forme.

Anti-collision

Le robot aspirateur détecte et évite les obstacles en 2 étapes. D'abord, les 7 capteurs d'obstacles détectent les obstacles et si le robot aspirateur vient à percuter un obstacle, les 2 capteurs antichocs absorbent l'impact.

Système de sécurité

Lorsque le robot aspirateur vient à être surélevé au cours du nettoyage, les roues d’entraînement, larosse principale, le moteur d’aspiration et larosse rotative latérale s’arrêtent automatiquement grâce à la détection du capteur.

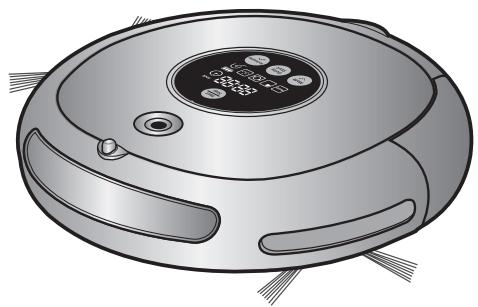

Montage de l'aspirateur

Unité principale

Télécommande

Chargeur (Station de recharge)

Autres composants

Manuel d'utilisation / 2 piles

MURS VIRTUELS

Brosse de nettoyage

Support pour télécommande

Filtre de rechange

Nomenclature des PIECES

[Unité principale]

Face avant Face latérale

Dessous

Nomenclature des PIECES

[Chargeur (Station de recharge)]

[Module MURS VIRTUELS]

Mise en place des piles

Les piles ne sont pas fournies avec l'appareil. Elles doivent être achetées séparément. Insérez les piles alcalines (type D) avant d'utiliser l'appareil.

1 Soulevez le couvercle du module MURS VIRTUELS tout en appuyant sur la languette de verrouillage.

2 Insérez les piles dans le module MURS VIRTUELS comme indiqué sur la figure ci-dessous. (Si les piles sont insérées à l'envers, le module MURS VIRTUELS ne fonctionnera pas.)

3 Après avoir inséré la languette du couvercle dans l'encoche, appuyez sur l'autre côté pour le fermer jusqu'à ce qu'un petit clic se fasse entendre. * Spécification : piles alcalines de type D (LR20)

Panneau d'affichage

Mise en place des piles de la télécommande

Les piles ne sont pas insérées dans la télécommande au moment de l'achat de l'appareil. Insérez les piles alcalines (type AAA) avant d'utiliser l'appareil.

Soulevez le couvercle du compartiment à piles situé à l'arrière de la télécommande tout en appuyant sur la languette de verrouillage.

Insérez les piles dans la télécommande comme indiqué sur la figure ci-dessous. (Si les piles sont insérées à l'envers, la télécommande ne fonctionnera pas.)

Après avoir inséré la languette du couvercle dans l'encoche, appuyez sur l'autre côté pour le fermer jusqu'à ce qu'un petit clic se fasse entendre.

• Spécification : piles alcalines de type AAA

Nomenclature des PIECES

Panneau d'affichage

1. Affichage numérique

• Affiche la minuterie, le statut de progression et les codes d'erreur à l'aide de chiffres, de lettres et de symboles.

2. Indicateur du niveau de la batterie

• En cours de charge : indique la progression de la charge en 3 étapes (3 carrés).
• En cours d'utilisation : indique le niveau de charge de la batterie. Lorsque l'appareil est en marche, le niveau de charge de la batterie baisse d'un carré à la fois en partant du niveau maximum. (Lorsque la batterie est totalement déchargée, le dernier carré clignote et le message « LO » s'affiche.)

3. Nettoyage programme

• Lorsque le mode de nettoyage programme est activé, le symbole correspondant est allumé.

4. Recharge

• Ce symbole s'allume lorsque le robot aspirateur retourne sur la station de recharge pour recharger sa batterie.

5. Affichage du mode de nettoyage

• Chaque fois que le bouton de mode de nettoyage est actionné, le mode de nettoyage correspondant s'affiche.

(a) Mode automatique : ce symbole s'allume lorsque le mode de nettoyage Auto est sélectionné. (b) Mode localé : ce symbole s'allume lorsque le mode de nettoyage Spot est sélectionné. (c) Mode intensif : ce symbole s'allume lorsque le mode de nettoyage Max est sélectionné. (d) Mode manuel : ce symbole s'allume lorsque le mode de nettoyage Manual est sélectionné. (e) Mode Edge (Obstacle): Le message "Edé" s'affiche lorsque le mode de nettoyage Edge (Obstacle) est activé.

PARTIE commandes

• Permet de démarrer/arrêter le nettoyage.

7. Mode de nettoyage

• Permet de sélectionner le mode de nettoyage. Une fois le mode de nettoyage sélectionné, appuyez sur le bouton () pour démarrer le nettoyage.

• Permet de programmer le nettoyage. Vous pouvez différer le nettoyage de 23 heures maximum.

• Lorsque ce bouton est actionné, le symbole de recharge s'allume et le robot aspirateur retourne sur la station de recharge pour recharger sa batterie.

Installation du ROBOT aspirateur

PROCEDURE D'INSTALLATION

1. Mise sous/hors tension

Pour utiliser le robot aspirateur, vous devez actionner le bouton de mise sous tension situé sur le dessous de l'unité principale.

2. Installation du chargeur

Pour charger le robot aspirateur, vous devez d'abord installer le chargeur.

La batterie étant déchargee au moment de l'achat de l'appareil, vous devez la recharger totalement avant d'utiliser l'appareil.

3. Charge de la batterie

Vous devez charger la batterie totalement avant d'utiliser le robot aspirateur.

4. Installation du module MURS virtuels

Vous pouvez restreindre le fonctionnement du robot aspirateur à une zone particulière en utilisant le mode « Fence » (mur virtuel) ou nettoyer plusieurs zones une par une à l'aide du mode « Guard » (porte virtuelle).

Pour utiliser le robot aspirateur, vous devez actionner le bouton de mise sous tension.

Si vous désactivez le bouton de mise sous tension, tous les réglages seront réinitialisés.

1. Activez le bouton de mise sous tension et allumez l'unité principale.

• Si les icônes ne s'allument pas, cela indique que la batterie est déchargée. Si tel est le cas, installez le robot aspirateur sur la station de recharge après avoir activé le bouton de mise sous tension.
• Notez que la désactivation du bouton de mise sous tension entraîne la réinitialisation de tous les réglages.
• Si aucune touche n'est actionnée pendant environ 10 minutes, l'appareil s'éteindra automatiquement pour économiser de l'énergie. Pour le réactiver, appuyez sur le bouton "Power" ou "Start/Stop".

ATTENTION Si le bouton de mise sous tension est désactivé, le robot aspirateur ne se rechargerera pas, même s'il est installé sur la station de recharge.

Installation du chargeur

1. Installez le chargeur sur une surface plane.

1. Il ne doit y avoir aucun obstacle à 50 cm sur les côtés et à 1 m devant.

1. Installez le chargeur à un endroit facilement accessible pour le robot aspirateur.

1. Disposez le cordon d'alimentation le long du mur.

1. Si le sol est recouvert de parquet, installez le chargeur dans la même direction que les lattes en bois.

Laissez toujours le cordon d'alimentation du chargeur branché dans la prise murale.

• Si le chargeur n'est pas alimenté, le robot ne sera pas en mesure de trouver le chargeur et d'aller se recharger automatiquement.
• Si le robot aspirateur est séparé du chargeur, la batterie se décharge automatiquement.

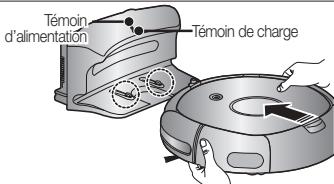

CHARGE

Au moment de l'achat de l'appareil, la batterie est totalement déchargée. Vous devez charger manuellement le robot aspirateur.

Activez le bouton de mise sous tension situé sur le dessous de l'appareil.

• Le témoin de charge devient vert.

2. Vérifiez le statut de charge du robot aspirateur.

• Lorsque le chargement débute, l'indicateur du niveau de la batterie et " B " s'affichent sur le panneau d'affichage.
• À la fin du chargement, l'indicateur du niveau de la batterie et le message « FULL » s'affichent sur le panneau d'affichage.

Lorsque l'indicateur du niveau de la batterie se met à clignoter en cours de fonctionnement, le robot aspirateur s'arrête et retourne automatiquement se recharger sur le chargeur. Lorsque l'indicateur du niveau de la batterie clignote et que le message « LO » s'affiche en cours de fonctionnement, le robot aspirateur ne peut pas être contrôlé par la télécommande ni par les boutons de l'unité principale. Dans ce cas-là, vous devez porter directement le robot aspirateur jusqu'au chargeur pour recharger la batterie. (Ceci n'est valable que lorsque la batterie est totalement déchargee.)

Remarque

• Au moment de l'achat de l'appareil, il faut environ 120 minutes pour que la batterie se charge totalement pour un fonctionnement d'environ 90 minutes.
• Si la batterie est en surchauffe, le temps de charge peut être plus long.
• Mesures à prendre si le chargement n'est pas régulier.

Si le robot aspirateur ne peut pas se recharger automatiquement, vérifiez les points suivants :

• Activez le bouton de mise sous tension du robot aspirateur puis désactivez-le (réinitialisation).
• Rebranche le chargeur (réinitialisation).
• Vérifiez qu'aucune substance étrangère n'est présente sur les connecteurs de charge et essuyez les connecteurs de l'unité principale et du chargeur à l'aide d'un chiffon sec.
• Vérifiez qu'aucun objet pouvant constituer un puissant réflecteur n'est à proximité du chargeur.
• Lorsque le robot aspirateur est séparé du chargeur, il se décharge naturellement.
• ment, etc., désactivez le bouton de mise sous tension du robot aspirateur et débranchez le chargeur pour les ranger.)

À PROPOS de la batterie

■ Le robot aspirateur est alimenté par une batterie NiMH (« Nickel-Metal Hydride ») respectueuse de l'environnement, rechargeable et dotée d'une fonction de prévention de surcharge garantissant une longue durée. La période de garantie de la batterie est de 6 mois à compter de la date d'achat. Au moment d'acheter une batterie, exigez du centre d'assistance clientèle le symbole (JAMSUM) authenticate ainsi que le numéro de modulo avant de l'acheter.

• Cette batterie est destinée uniquement à des robots de nettoyage Samsung. Il est strictement interdit de l'utiliser avec d'autres appareils ou à d'autres fins.
• Ne démontez pas et ne modifiez pas la batterie.
• Chargez-la dans un lieu bien aéré.
• Ne placez jamais la batterie à proximité d'un feu ou d'une source de chaleur.
• Ne connectez aucun objet métallique aux bornes (+) ou (-) de la batterie.
• Laissez-le toujours à l'intérieur (0^ à 40^)
• Avant de mettre cet appareil au rebus, débarrassez-vous de la batterie d'une manière respectueuse de l'environnement.
• Ne jetez pas la batterie avec vos ordures ménagères.
• Respectez les réglementations locales de recyclage des batteries usées.
• Si la batterie ne fonctionne plus, ne la démontez pas et contactez le centre d'assistance clientèle le plus proche.
• Un temps de charge plus long et un temps de fonctionnement de la batterie plus court indiquent que celle-ci est en fin de vie. Contactez un centre d'assistance clientèle/agréé pour remplacez votre batterie.

La batterie rechargeable intégrée au produit ne peut pas être remplacede par l'utilisateur. Contactez notre revendeur pour proceder a son remplacement. La batterie rechargeable intégrée au produit ne peut pas être remplacée par l'utilisateur. Contactez notre revendeur pour procéder à son remplacement.

Installation du MODULE MURS virtuels

Vous pouvez restreindre le fonctionnement du robot aspirateur à une zone particulière en utilisant le mode «Fence» (mur virtuel) ou nettoyer plusieurs zones une par une avec l'aide du mode «Guard» (porte virtuelle).

1. Fonctionnement du témoin de mode

• Mode Fence (mur virtuel) : le témoin est rouge
• Mode Guard (porte virtuelle) : le témoin est vert
• Off (désactivé) : le témoin est éteint

2. Réglage du mode

• L'actionnement du bouton Mode/Mise en marche sélectionne tour à tour un mode dans l'ordre suivant mode Fence (mur virtuel) → mode Guard (porte virtuelle) → désactivé.
• La distance du mur virtuel est de 2,5 m minimum et peut différer selon l'environnement et l'état de mouvement du robot.

Création d'une barrière (mur virtuel)

Le module MURS VIRTUELS crée une barrière invisible infranchissable pour le robot aspirateur.

Par exemple : devant des pots de fleurs, des meubles, la porte d'entrée, etc.

1. Sélectionnez le mode fence (mur virtuel) à l'aide du bouton mode/mise en marche.

• Le témoin de mode devient rouge.

2. Installez le module MURS virtuels devant la zone dont vous souhaitez bloquer l'accès pour le robot aspirateur.

• Orientez le module MURS VIRTUELS de manière à ce que son capteur de détection de distance puisse former une barrière invisible infranchissable pour le robot aspirateur.

Utilisation du mode guard (porte virtuelle)

Le module MURS VIRTUELS forme une porte invisible infranchissable pour le robot aspirateur tant que le nettoyage de la pièce en cours n'est pas terminé. Le module MURS VIRTUELS ouvre la porte invisible une fois que le nettoyage de la pièce est terminé.

1. Sélectionnez le mode guard (porte virtuelle) à l'aide du bouton mode/mise en marche.

• Le témoin de mode devient vert.

2. Installez le module MURS virtuels à l'entrée de la pierce à nettoyer.

• Orientez le module MURS VIRTUELS de manière à ce que son capteur de détection de distance puisse former une barrière invisible infranchissable pour le robot aspirateur.

• Lorsque vous n'utilisez pas le module MURS VIRTUELS, éteignez-le. (Lorsque vous n'utilisez pas le robot
• Si le bouton Mode/Alimentation ne fonctionne pas, cela indique que les batteries sont épuisées. Dans ce cas, remplacez les batteries. (Spcifications : Batteries alcalines de type D (LR20)).
• Vous pouvez acheter un module MURS VICTUELS supplémentaire du service à la clientèle de Samsung Électronique Ltee.

• Une barrière invisible se forme pour empêcher le robot aspirateur de heurter le module MURS VIRTUELS; il est donc conseillé d'installer ce dernier à 30 cm de la porte, le long du mur.

• La transmission du signal infrarouge peut ne pas être régulière dans les lieux comportant des lampes halogènes ou en extérieur.
• Le robot aspirateur utilise trois types de systèmes à infrarouge et l'un d'eux peut ne pas fonctionner face à un autre ayant une priorité plus élevée.
• Lorsque le robot aspirateur est contrôlé par la télécommande, il est possible que celui-ci franchisse la barrière virtuelle du module MURS VIRTUELS ou ignore un obstacle, car le signal de la télécommande est plus fort que celui du module.
• Lorsque le robot aspirateur est utilisé dans un lieu exigu ou à trop grande proximité, celui-ci risque de mal fonctionner en raison d'interférences des signaux infrarouges.
• Installez le module MURS VIRTUELS suffisamment loin du chargeur car le chargement automatique risque d'être interrompu si le module est trop près du chargeur.
• Si plusieurs robots aspirateurs sont utilisés simultanément, ils risquent de mal fonctionner en raison d'interférences des signaux infrarouges.

Priorité des signaux infrarouges

Télécommande

Module MURS VIRTUELS

Chargeur

Utilisation du ROBOT aspirateur

DÉMARRAGE/ARRÊT DU NETTOYAGE

Voussoupezilancerouinterrompeztoutles fonctionsdurobotaspirateur.

• Chaque fonction du robot aspirateur ne fonctionne que si le bouton de mise sous tension est allumé. Lorsque le robot aspirateur est en cours de fonctionnement, appuyez sur le bouton () pour annuler l'opération puis sélectionnez une fonction.

Mise sous tension

• Télécommande: appuyez sur le bouton [Power].
• Unité principale : appuyez sur le bouton (Start / Stop)
• Les boutons de l'unité principale, l'indicateur du niveau de la batterie et le symbole de mode de nettoyage s'allument.

Mise hors tension

• Télécommande: appuyez sur le bouton [Power].
• Unité principale : maintenez appuyé le bouton (Start) pendant 3 secondes.
• Tous les symboles, sauf l'indicateur du niveau de la batterie, s'éteignent.

Utilisation de la télécommande

Démarrage

• Télécommande : appuyez sur bouton Auto (Auto), Spot (Localisé), Max (Intensif), Manual (Manuel) ou Edge (Obstacle).
• Unité principale : sélectionnez le mode Auto (Auto)/ Spot (Localisé)/Max (Intensif)/Manual (Manuel)/Edge (Obstacle) à l'aide des boutons (Mode) puis Start
• Lorsque le nettoyage démarre, le robot aspirateur commence à se déplacer.
• Si vous appuyez sur le bouton (Start) sans sélectionner de mode de nettoyage, le nettoyage démarre en mode Auto.

Utilisation des boutons de l'unité principale

Arrêt

• Pour arrêter, appuyez sur le bouton () de la télécommande ou de l'unité principale.
• Lorsque le nettoyage s'interrompt, le robot aspirateur s'arrête.

Utilisation du ROBOT aspirateur

RECHARGE

Afin de renvoyer le robot aspirateur sur le chargeur pour recharger la batterie, appuyez sur le bouton Recharging.

Lorsque le robot aspirateur est en cours de fonctionnement, appuyez sur le bouton (Start) pour annuler l'opération puis sur le bouton Recharging.

1. Appuyez sur le bouton Recharging.
2. Le symbole () de l'unité principale s'allume et le robot aspirateur se dirige vers le chargeur.
3. Pour interrompre le robot aspirateur alors qu'il se dirige vers le chargeur, appuyez sur le bouton ().
4. Pour tester la fonction de chargement automatique, appuyez sur le bouton Recharging lorsque le robot aspirateur se trouve à moins de 1,5 m du chargeur.

Utilisation de la télécommande

Dépannage au cas où le robot aspirateur ne retourne pas sur le chargeur

• Vérifiez l'installation du chargeur
• Si le chargeur, de l'endroit où il est installé, ne parvient pas à guider le robot aspirateur jusqu'à lui.
• Si le chargeur se situe à plus de 5 m du robot aspirateur.
• Le robot aspirateur peut avoir besoin de plus de temps pour revenir au chargeur.
• Vous devez regarder le robot aspirateur dans les situations suivantes :
• Si le chargeur est installé dans un endroit inaccessible.
• Si la batterie est entièrement déchargée.
• Si le robot aspirateur est coincé par un obstacle (un meuble par ex.).
• Si le robot aspirateur ne parvient pas à franchir le seuil de porte de la pièce où est installé le chargeur.

Utilisation des boutons de l'unité principale

Utilisation du ROBOT aspirateur

NETTOYAGE AUTOMATIQUE

Le robot aspirateur se déplace tout seul et nettoie automatiquement votre intérieur jusqu'à ce que le nettoyage soit terminé.

Si le nettoyage démarre alors que le robot aspirateur se situe sur la station de recharge, le temps qu'il lui faudra pour revenir sur cette dernière sera moins long car il garde en mémoire sa position initiale lorsqu'il se déplace. Si le niveau de la batterie devient faible en cours de nettoyage, le robot aspirateur revient automatiquement sur la station de recharge et reprend le nettoyage une fois sa batterie chargée. (Nombre de fois où il reprendra le nettoyage : une fois)

Bouton de l'unité principale bouton de la télécommande action correspondante

1 Permet de régler le mode. 2 Permet d'annuler le mode.

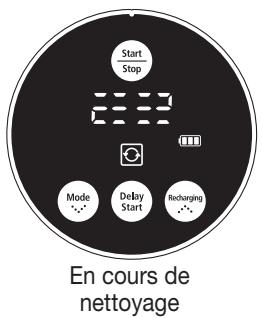

En cours de nettoyage

• Si le robot aspirateur considère que le nettoyage est terminé, la fonction de reprise du nettoyage n'est pas effectuée.
• Si vous déplacez le robot aspirateur alors qu'il est en train d'être rechargé ou appuyez sur un bouton, il va considérer que le nettoyage est terminé et ne le reprendra pas.

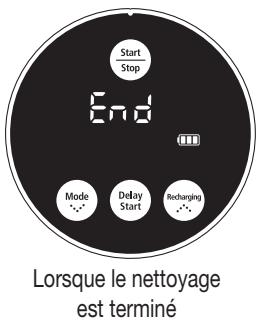

Lorsque le nettoyage est terminé

Ne déplacez pas le robot aspirateur et n'appuyez sur aucun bouton lorsqu'il est en cours de nettoyage. Sinon, il va considérer que le nettoyage est terminé et va recommencer à nettoyer depuis le début.

Nettoyage localise

Vous pouvez nettoyer une zone spécifique couverte de miettes de biscuits par exemple.

Déplacez le robot aspirateur là où vous souhaitez effectuer un nettoyage localisé.

• En mode de nettoyage localisé (Spot), le robot aspirateur nettoie une zone de 1,5 m x 1,5 m.
• Une fois le nettoyage terminé, le robot aspirateur affiche les messages « End », « Stop » et « Stand by ».

Lorsque le robot aspirateur est installé sur la station de recharge, le mode de nettoyage localisé n'est pas disponible.

Utilisation du ROBOT aspirateur

NETTOYAGE INTENSIF

Le robot aspirateur se déplace automatiquement et nettoie jusqu'à ce que la batterie soit épuisée et que le dernier carré de l'indicateur du niveau de la batterie clignote.

Si le nettoyage démarre alors que le robot aspirateur se situe sur la station de recharge, le temps qu'il lui faudra pour revenir sur cette dernière sera moins important car il garde en mémoire sa position initiale lorsqu'il se déplace. Si le niveau de la batterie devient faible en cours de nettoyage, le robot aspirateur revient automatiquement sur la station de recharge et reprend le nettoyage une fois sa batterie chargée. (Nombre de fois où il reprendra le nettoyage : une fois)

• Si le robot aspirateur considère que le nettoyage est terminé, il ne le reprend pas.
• Si vous déplacez le robot aspirateur alors qu'il est en train d'être rechargé ou appuyez sur un bouton, il va considérer que le nettoyage est terminé (et ne le reprendra pas).

Ne déplacez pas le robot aspirateur et n'appuyez sur aucun bouton lorsqu'il est en cours de nettoyage. Sinon, il va considérer que le nettoyage est terminé et va recommencer à nettoyer depuis le début.

Utilisation du ROBOT aspirateur

NETTOYAGE MANUEL

Vous pouvez déplacer le robot aspirateur pour nettoyer une zone précise directement à l'aide de la télécommande.

Déplacez le robot aspirateur là où vous souhaitez effectuer un nettoyage manuel. - Vous pouvez nettoyer manuellement à l'aide de la télécommande uniquement.

En cours de nettoyage

• Lorsque le robot aspirateur est installé sur la station de recharge, le mode de nettoyage manuel n'est pas disponible.

Utilisation du ROBOT aspirateur

NETTOYAGE OBSTACLE

Lorsque le capteur détecte un obstacle sur son trajet, le robot aspirateur réduit sa vitesse afin de minimiser le choc (le capteur antichoc contribue également à réduire l'impact). L'appareil permet un nettoyage des angles le plus efficace possible (Ce robot aspirateur est un nettoyeur tactile qui évite les obstacles).

Le robot aspirateur se déplace tout seul et nettoie automatiquement votre intérieur jusqu'à ce que le nettoyage soit terminé.

Si le nettoyage démarre alors que le robot aspirateur se situe sur la station de recharge, le temps qu'il lui faudra pour revenir sur cette dernière sera moins long car il garde en mémoire sa position initiale lorsqu'il se déplace. Si le niveau de la batterie devient faible en cours de nettoyage, le robot aspirateur revient automatiquement sur la station de recharge et reprend le nettoyage une fois sa batterie chargée. (Nombre de fois où il reprendra le nettoyage : une fois)

Bouton de l'unité principale bouton de la télécommande action correspondante

En cours de nettoyage

• Si le robot aspirateur considère que le nettoyage est terminé, la fonction de reprise du nettoyage n'est pas effectuée.
• Si vous déplacez le robot aspirateur alors qu'il est en train d'être rechargé ou appuyez sur un bouton, il va considérer que le nettoyage est terminé et ne le reprendra pas.

Lorsque le nettoyage est terminé

Ne déplacez pas le robot aspirateur et n'appuyez sur aucun bouton lorsqu'il est en cours de nettoyage. Sinon, il va considérer que le nettoyage est terminé et va recommencer à nettoyer depuis le début.

Utilisation du ROBOT aspirateur

PROGRAMMATION DE L'HEURE DE NETTOYAGE

Vous pouvez programmer le robot aspirateur pour qu'il commence le nettoyage à une heure précise. (Départ différé : jusqu'à 23 heures)

Le nettoyage programmé n'est possible que si le robot aspirateur est installé sur la station de recharge.

Bouton de l'unité principale	Bouton de la télécommande		Action correspondante	Exemple: pour nettoyer dans 5 heures
Delay Start	Delay Start	1	Permet d'activer le mode de nettoyageprogrammé.	Clignant
Mode Recharging	low Start/Stop	2	Ces boutons permettent de faire défilier l'heure vers le haut ou vers le bas.	Clignant
Delay Start	Delay Start	3	Permet de validier le réglage.	5:HR
Start	Start/Stop	4	Permet d'annuler le réglage.	Le symbole est étant.

REMARQUE Une fois le réglage effectué, si vous appuyez sur le bouton () à la place du bouton Delay Start, l'heure du nettoyage programme est annulée. Une fois le réglage terminé, si vous déplacez manuellement le robot aspirateur de la station de recharge, l'heure du nettoyage programme est annulée.

Nettoyage du ROBOT aspirateur

VEUILLEZ SUIVRE LES METHODES DE NETTOYAGE ET D'ENTRETIEN SPECIFIÉES

Si le bouton de mise sous tension est endommagé, contactez un technicien de maintenance afin d'éviter tout accident. N'utilisez aucun système ni appareil mécanique non installé par le fabricant qui puisse accélérer l'altération du robot aspirateur.

Éteignez toujours le bouton de mise sous tension situé sous l'unité principale avant de la nettoyer. Le robot aspirateur pourrait se mettre en marche accidentellement et entraîner des blessures.

NETTOYAGE DE LA LENTILLE DU CAPTEUR ET DE LA CAMÉRA

Vous devez eteindre le bouton de mise sous tension situe sous l'unite principale avant de la nettoyer.

Ne vaporisez jamais d'eau, de diluant, de benzène, etc. directement sur l'unité principale du robot aspirateur.

Essuyez délicatement la lentille du capteur ou la caméra à l'aide d'un chiffon doux.

Nettoyage du ROBOT aspirateur

NETTOYAGE DU RÉSERVOIR DE POUSSIÈRE ET DU FILTRE

Videz le réservoir de poussière avant de le nettoyer.

Au moment de retirer le réservoir de poussière, prenez garde de ne pas renverser la poussière qui s'y trouve. - Videz le réservoir de poussière dans les cas suivants : 1. Lorsque le réservoir de poussière est plein. 2. Si la puissance d'aspiration diminue soudainement. 3. Si le bruit augmente soudainement.

1. Appuyez sur bouton d'éjection du réservoir de poussière (PUSH) et tirez sur le réservoir pour l'enlever.
2. Retirez le capot du réservoir de poussière en tirant dans la direction de la flèche indiquée sur l'illustration.
3. Séparez le filtré du réservoir de poussière en tirant dans la direction de la flèche indiquée sur l'illustration.

capot du réservoir de poussière

1. Éliminez la poussière accumulée sur le filtre et sur le réservoir de poussière.
2. Vous pouvez les laver à l'eau.

1. Replacez le filtre dans le réservoir de poussière.
2. Assurez-vous que la surface quadrillée du filtre est dirigée vers le haut. (Il ne peut pas être placé dans le mauvais sens.)

1. Refermez le capot du réservoir de poussière et replacez ce dernier dans l'unité principale.

Nettoyage du ROBOT aspirateur

NETTOYAGE DE LA BROSSE PRINCIPALE

Vous devez éteindre le bouton de mise sous tension situé sous l'unité principale avant de la nettoyer.

• Retirez le réservoir de poussière avant de nettoyer la Brosse principale, sinon la poussière risque de s'en échapper.

1. Retirez le réservoir de poussière en appuyant sur le bouton d'éjection (PUSH).

1. Après avoir vérifié qu'aucun corps étranger n'est présent, appuyez sur le crochet fixant le cache de la Brosse pour l'enlever.

1. Séparez la brosse principale de l'unité.

1. Retirez tout corps étranger tel que des cheveux ou des bouts de ficelle enroulés autour de la Brosse principale à l'aide de la Brosse de nettoyage ou de votre aspirateur traditionnel.

1. Une fois la Brosse principale nettoyée, fixez-la en commençant par le côté bouton de mise sous tension, puis fixez l'autre extrémité de la Brosse de la même manière.

Nettoyage du ROBOT aspirateur

1. Après avoir inséré les 3 languettes situées sur la partie supérieure du cache, appuyez sur l'autre extrémité jusqu'à entendre un petit « clic »

• Afin d'éviter que le robot aspirateur ne se bouche, veillez à ne pas aspirer de cures, cotons-tiges, etc.
• Si vous ne parvenez pas à retirer les corps étrangers, contactez le centre d'assistance clientèle.
• La brosse principale nettoie la poussière sur le sol; il est donc fréquent que des bouts de ficelle ou des cheveux s'enroulent autour. Vérifiez et nettoyez-la régulièrement.

Nettoyage du ROBOT aspirateur

NETTOYAGE DE LA BROSSE ROTATIVE LATERALE

Voudevez eteindre le bouton de mise sous tension situé sous l'unité principale avant de la nettoyer.

1. Vérifiez que la Brosse rotative latérale n'est pas tordue et ne présente aucun corps étranger. Vous devez é

1. Munissez-vous de gants en caoutchouc et frottez la Brosse rotative latérale à l'aide d'un chiffon imbibé d'eau chaude pendant environ 10 secondes puis essuyez-la.

1. Tournez la brosse rotative latérale puis répétez les actions spécifiées à l'étape 2.

1. Si des cheveux ou des bouts de ficelle sont coincés entre l'unité principale et la rosse rotative latérale, dévissez la rosse à l'aide d'un tournevis cruciforme et retirez-la.

Avant de remonter la Brosse, vérifie les repères « L » de la Brosse et de l'unité principale.

(La dette « R » est gravée sur le côté droit de la brosse rotative.)

Larosse rotative latérale attrape facilement les cheveux et autres corps étrangers; veillez donc à la nettoyer régulièrement.

L'accumulation des corps étrangers sur la rosse rotative latérale risque de l'endommager.

Nettoyage du ROBOT aspirateur

NETTOYAGE DE LA ROUE D'ENTRAINEMENT

Vous devez éteindre le bouton de mise sous tension situé sous l'unité principale avant de la nettoyer.

Si le robot aspirateur se met soudainement à zigzaguer, cela peut être dû à un corps étranger qui bloque la roue d'entraînement.

1. Pour nettoyer la roue d'entraînement, placez un chiffon doux sur le sol et retournez doucement l'unité principale.

1. Vérifiez la présence de corps étrangers et retirez-les à l'aide d'un bâton ou d'une paire de pinces aux bouts arrondis si nécessaire.

LISTE De verification avant d'appeler le CENTRE d'assistance

PROBLÈME	VÉRIFICATION	SOLUTION
Le robot aspirateur ne fonctionne pas du tout.	• Le réservoir de poussière est-il en place? • Le bouton de mise sous tension est-il activé? • Le mode de nettoyage (Auto) est-il allumé sur le panneau d'affichage? • Le dernier carré de l'indicateur du niveau de la batterie clignote-t-il et le message « LO » est-il affché sur le panneau d'affichage? • Le robot aspirateur ne fonctionne pas si les piles de la télécommande sont écuisées.	• Remettez le réservoir de poussière en place. • Allumez le bouton de mise sous tension. • Appuyez sur le bouton (Start). (Pour le désactiver, maintenez appuyé le bouton (Start) pendant 3 secondes minimum.) • Soulevez le robot aspirateur et placez-le sur le chargeur pour le recharger. • Remplacez les piles de la télécommande. (type AAA)
Le robot aspirateur s'accêté en cours de nettoyage.	• Le dernier carré de l'indicateur du niveau de la batterie clignote-t-il et le message « LO » est-il affché sur le panneau d'affichage? • Le robot aspirateur est-il coincé dans des cables trainant sur le sol? • Le robot aspirateur est-il coincé au niveau d'un trou? - La roue d'entrainment ne touche plus le sol. • Y a-t-il un petit bout de tissu (chiffon),enroule autour de la roue d'entrainment? • Le robot aspirateur est-il coincé au niveau du seuil de porte?	• Soulevez le robot aspirateur et placez-le sur le chargeur pour le recharger. • Éteignez du bouton de mise sous tension et enlevez les cables. • Éteignez du bouton de mise sous tension et déplacez le robot aspirateur vers un autre endroit à nettoyer. • Éteignez du bouton de mise sous tension et enlevez le bout de tissu. • Éteignez du bouton de mise sous tension et déplacez le robot aspirateur vers un autre endroit à nettoyer.
La puissance d'aspiration est faible lors du nettoyage.	• Vérifiez si le réservoir de poussière n'est pas plein. • Vérifiez si l'orifice d'aspiration n'est pas obstrué par un corps étranger. • Vérifiez si le filtre n'est pas bouché.	• Arrêtez le robot aspirateur et videz le réservoir de poussière. • Éteignez du bouton de mise sous tension et retirez le corps étranger obstruant l'orifice d'aspiration. • Nettoyez soigneusement le filtre.

LISTE De verification avant d'appeler le CENTRE d'assistance

PROBLÈME	VÉRIFICATION	SOLUTION
Le robot aspirateur ne parvient pas à localiser le chargeur.	Vérifiez si la prise du chargeur est correctement branchée sur la prise murale.Si des obstacles se trouvent à moins de 1 m devant le chargeur ou à moins de 50 cm sur les côts, vousdez虑 les-retirer.Si des corps étrangers se trouvent sur les broches du chargeur, essuyez-les à l'aide d'un chiffon sec.Le module MURS VIRTUELS est-il installé pres du chargeur?	Déplacez le module MURS VIRTUELS de manière à ce que le robot aspirateur puisse venir se recharger automatiquement.
Le robot aspirateur franchit le module MURS VIRTUELS.	Les piles du module MURS VIRTUELS sont-elles vides?Le module MURS VIRTUELS est-il régèle en mode Guard (porte virtuelle)?Le témoin de mode est-il étêt?	Changez les piles.(piles alcalines type D (LR20))Réglez le module MURS VIRTUELS sur le mode Fence (mur virtuel).Vérifiez que le module MURS VIRTUELS n'est pas étêttuis réglez-le sur le mode souhaïté.
Le temps d'utilisation des piles du module MURS VIRTUELS est trop court.	Utilisez-vous des piles sèches de manganèse?	Remplacez les piles par des piles alcalines neuves.(2 piles alcalines type D (LR20))

CODES d'erreur : dépannage

CODE D'ERREUR	CAUSE	SOLUTION
C 00	• Le robot aspirateur est coincé, entravé par quelles chose.	• Éteignez du bouton de mise sous tension situé sous le robot et déplacez le robot.
C 01	• Un corps étranger (ficelle, papier, jouet, etc.) est coincé dans la Brosse principale.	• Éteignez du bouton de mise sous tension situé sous le robot et retirez le corps étranger coïncé dans la Brosse principale.
C 02	• Un corps étranger (ficelle, papier, jouet, etc.) est coincé dans la roue d'entrainment gauche.	• Éteignez du bouton de mise sous tension situé sous le robot et retirez le corps étranger coïncé dans la roue d'entrainment gauche.
C 03	• Un corps étranger (ficelle, papier, jouet, etc.) est coincé dans la roue d'entrainment droite.	• Éteignez du bouton de mise sous tension situé sous le robot et retirez le corps étranger coïncé dans la roue d'entrainment droite.
C 05	• Vérifiez le capteur antichoc.	• Tirez légèrement sur le pare-choc vers l'extérieur.
C 06	• Un corps étranger (poussière, saleté, etc.) se trouve sur la fenêtre du capteur d'obstacles.	• Éteignez du bouton de mise sous tension situé sous le robot et essuyez les fenêtres avant et arrêté du capteur à l'aide d'un chiffon doux.
C 07	• Un corps étranger (poussière, saleté, etc.) se trouve sur la fenêtre du capteur d'escarpement.	• Éteignez du bouton de mise sous tension situé sous le robot et essuyez la fenêtre du capteur d'escarpement à l'aide d'un chiffon doux.
C 08	• Réservoir de poussière non inséré.	• Insérez le collecteur de poussière jusqu'à entendre un petit « clic ».
C 09	• Un corps étranger (ficelle, tissu, etc.) est coincé dans la Brosse rotative latérale.	• Éteignez du bouton de mise sous tension situé sous le robot et retirez le corps étranger coïncé dans la Brosse rotative latérale.

• Si vous appuyez sur le bouton Start/Stop ou éteignez du bouton de mise sous tension, le code d'erreur est effacé.

Caractéristiques techniques du produit

Unité principale

Chargeur (Station de recharge)

Caractéristiques techniques du produit

CLASSIFICATION	ÉLÉMENT	VALEUR
Caractéristiques mécaniques	Diamètre	355 mm
	Hauteur	93 mm
	Poids	4,0 kg
Caractéristiques électriques	Tension	AC 220-240V~, 50-60Hz
	Consommation électrique de charge	50 W
	Consommation électrique de l'unité principale	40 W
	Caracteristiques de la batterie	14,4 V / 2000 mA
Caracteristiques de nettoyage	Capacité du réservoir de poussière	Environ 0,6 ℃
	Type de recharge	Recharge automatique/ manuelle
	Mode de nettoyage	Auto (automatique), Spot (localisé), Max (intensif), Manual (manuel), Edge (Obstacle), nettoyageprogrammé
	Temps de charge	Environ 120 minutes
	Temps de nettoyage (sur sol dur)	Environ 90 minutes
Méthode de nettoyage		Reconnaisance de la forme du plafond
Type de boutons de l'unité principale		Type bouton

Garantie

Cet appareil est garanti pendant un an (à partir de la date d'achat) pour les pièces ainsi que la main-d'œuvre et cela dans toute la France métropolitaine.

Pour bénéficier de la garantie constructeur, nous vous recommandons de conserver votre facture d'achat avec ce mode d'emploi. Vous devez présenter l'ensemble en cas de panne ou de dysfonctionnement de votre appareil pour bénéficier de la garantie. (La facture d'achat fait office de bon de garantie)

Veuillez noter le numéro de série de votre appareil ainsi que la date d'achat dans l'espace ci-dessous prévu à cet effet.

Référence du modèle: - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Numéro de série : - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Pour toute information ou tout renseignement complémentaire sur nos produits, notre service consommateurs est à votre disposition au :

01 4863 0000

Vous pouvez également vous connecter à notre site internet.

http://www.samsung.com

Cet aspirateur a été approuvé selon les directives suivantes :

Directive de sécurité sur la basse tension : 2006/95/EC
