Tipo de produto	Aspirador robô
Marca	Samsung
Modelo	SR8846 NAVIBOT

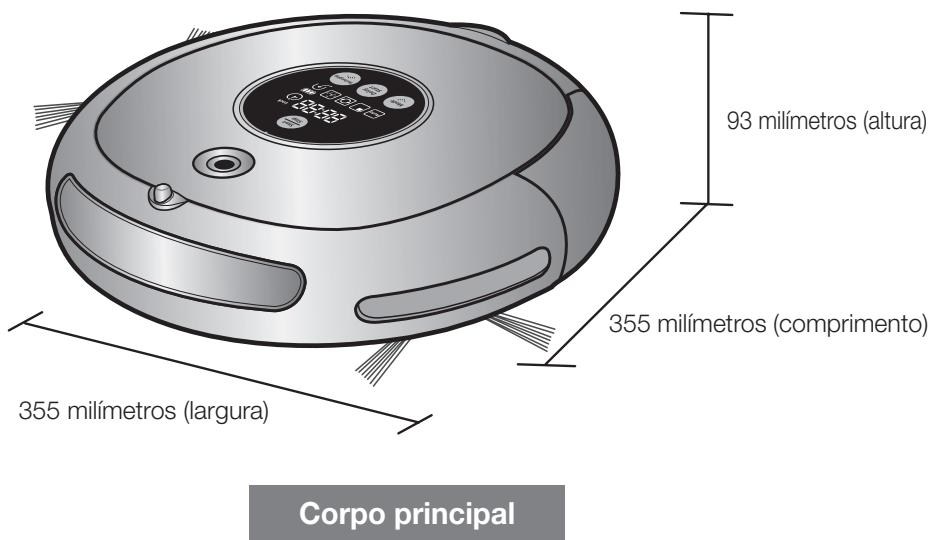

Dimensões (diâmetro x altura)	355 mm x 93 mm
Peso	4,0 kg
Alimentação elétrica	AC 220-240 V~, 50-60 Hz
Consumo elétrico (carga)	50 W
Consumo elétrico (unidade principal)	40 W
Tipo de bateria	NiMH recarregável 14,4 V / 2000 mAh
Tempo de carga	Aproximadamente 120 minutos
Tempo de limpeza (piso duro)	Aproximadamente 90 minutos
Capacidade do reservatório de pó	0,6 L

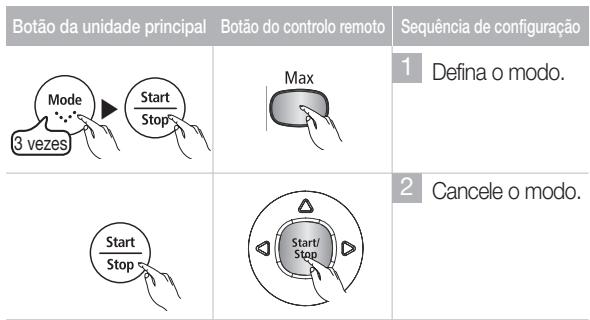

Modos de limpeza	Auto, Spot (localizado), Max (intensivo), Manual, Edge (obstáculo), Programado
Método de navegação	Reconhecimento da forma do teto (Visionary Mapping™)

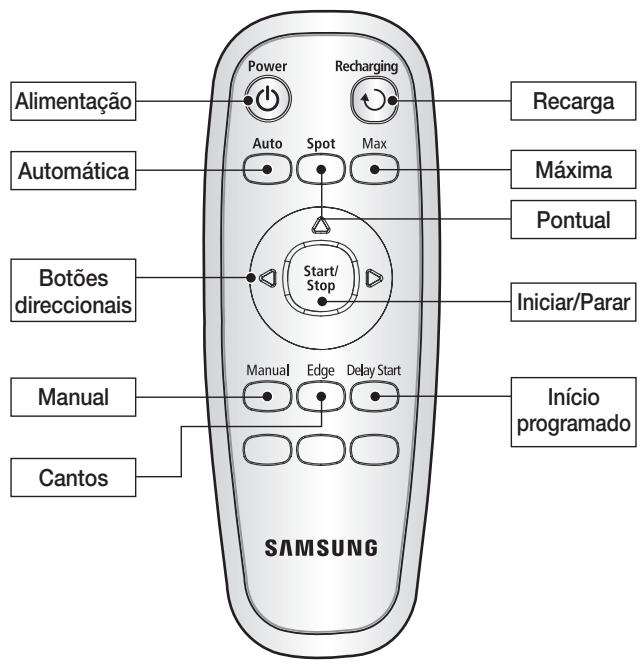

Acessórios fornecidos	Controle remoto, carregador (estação de recarga), módulo de paredes virtuais, escova de limpeza, filtro reserva, suporte do controle remoto
Segurança	Sensores de obstáculos e de desnível, parada automática em caso de levantamento, anticolisão
Manutenção	Limpeza regular da lente do sensor, da câmera, do reservatório de pó, do filtro, da escova principal, da escova lateral e da roda de tração
Reparabilidade	Bateria substituível apenas por um centro autorizado Samsung; garantia do fabricante de 1 ano peças e mão de obra
Utilização	Uso doméstico apenas, em pisos duros, não em tapetes grossos, em ambientes internos

Perguntas frequentes - SR8846 NAVIBOT SAMSUNG

Por que o aspirador robô não liga?

Verifique se o reservatório de pó está corretamente inserido, se o botão de ligar/desligar localizado embaixo do aparelho está ativado e se a bateria não está descarregada. Se o nível da bateria estiver baixo, coloque o robô no carregador.

Como limpar a escova principal?

Desligue o botão de ligar/desligar, retire o reservatório de pó, depois destrave a tampa da escova. Remova a escova e retire os cabelos ou fios enrolados com a ajuda da escova de limpeza ou de um aspirador. Monte novamente fixando primeiro o lado do botão.

O que significa o código de erro C01?

O código C01 indica que um corpo estranho (fio, papel, brinquedo) está preso na escova principal. Desligue o botão de ligar/desligar e remova o objeto.

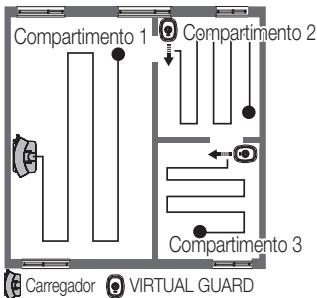

Como usar o módulo Paredes Virtuais?

Coloque o módulo no local desejado. Use o modo Fence (luz vermelha) para criar uma barreira intransponível, ou o modo Guard (luz verde) para que ele abra a porta após a limpeza do cômodo. Oriente o sensor para a área a ser bloqueada.

Como programar uma limpeza programada?

Certifique-se de que o robô está na estação de recarga. No controle remoto, pressione Delay Start, depois use as setas para ajustar o número de horas (máx 23). Confirme pressionando novamente Delay Start. O símbolo ♻️ será exibido.

Como limpar os sensores?

Desligue o botão de ligar/desligar. Limpe delicadamente a lente do sensor e a câmera com um pano macio e seco. Nunca use água ou solventes.

Qual é a vida útil da bateria e como substituí-la?

A bateria NiMH dura aproximadamente 6 meses dependendo do uso. Se a autonomia diminuir, entre em contato com um centro de serviço autorizado Samsung para substituição. Não tente substituí-la você mesmo.

O aspirador funciona em tapetes grossos?

Não, o aspirador robô não é projetado para tapetes grossos. Isso pode causar mau funcionamento ou danificar o tapete. Use-o apenas em pisos duros.

O que fazer se o robô não voltar ao carregador?

Verifique se o carregador está conectado e se não há obstáculos a menos de 1 m na frente e 50 cm nas laterais. Certifique-se de que os pinos de carga estão limpos. Se o robô estiver longe, pode precisar de mais tempo. Em caso de falha, mova-o manualmente para perto do carregador.

Qual é a garantia do aparelho?

O aparelho tem garantia de 1 ano peças e mão de obra na França metropolitana a partir da data de compra. Guarde sua nota fiscal como comprovante. Para qualquer intervenção, entre em contato com o serviço de atendimento ao consumidor Samsung pelo telefone 01 4863 0000.

MANUAL DE UTILIZADOR SR8846 NAVIBOT SAMSUNG

FUNCIONAMENTO DA ASPIRADORA

20

• Antes de utilizar este aparelho, leia as instruções com cuidado.
• Apenas para utilização em interiores.

Português

imagine as possibilidades

Para aceder a um serviço mais completo,

registe por favor o seu produto em

www.samsung.com/register

INFORMAÇÕES DE SEGURANÇA

• Antes de utilizar o aparelho, leia por favor este manual até ao fim e guarde-o para consulta futura.

• Como estas instruções de funcionamento abrangem vários modelos, as características do seu aspirador podem diferir ligeiramente das descritas neste manual.

SÍMBOLOS DE ATENÇÃO/AVISO USADOS

AVISO	Indica que existe o perigo de ferimentos graves ou morte.
ATENÇÃO	Indica que existe o risco de ferimentos ou danos materiais.

OUTROS SÍMBOLOS UTILIZADOS

NOTA	Explica os termos para ajudar os'utilizadores a comprehender como utiliser correctamente o produits.

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

Ao utilizar um dispositivo elétrico, devem ser tomadas precauções básicas, incluindo as seguintes:

LEIA TODAS AS INSTRUÇÕES ANTES DE UTILIZAR O Aspirador Robot.

Desligue o aparelho da tomada de corrente se não estiver a utilizá-lo ou antes de efetuar uma manutenção.

AVISO: para reduzir o risco de incêndio, choque elétrico ou ferimentos:

GERAL

Utilize o aparelho apenas como descrito neste manual. - Não utilize o aspirador robot nem o carregue se estiverem danificados. - Se o aspirador não funcionar corretamente, se o tiver deixado cair, danificado, deixado no exterior ou tiver caído à água, leve-o a um centro de assistência ao cliente. - Não mexa no carregador nem no aspirador robot com as mãos molhadas. - Utilize apenas em superfícies secas e no interior. - Este dispositivo não se destina a ser utilizado por pessoas (incluindo crianças) com deficiências físicas, sensoriais ou mentais ou falta de experiência e conhecimento, exceto se forem supervisionadas ou se lhes tiverem sido dadas instruções sobre a utilização do aparelho por uma pessoa responsável pela sua segurança. - As crianças devem ser vigiadas para impedir que brinquem com o aparelho.

• Não modifique a ficha polarizada para caber numa tomada ou num cabo de extensão não polarizado.
• Não o utilize ao ar livre ou em superfícies molhadas.
• Desligue o carregador da tomada de corrente se não estiver a utilizá-lo ou antes de efetuar uma manutenção.
• Não recarregue o aspirador com um carregador diferente do fornecido pelo fabricante.
• Não o utilize com um cabo ou ficha danificado.
• Não puxe o aspirador pelo cabo, não utilize este último como pega, não o trilhe numa porta nem o puxe em locais com extremidades ou cantos afiados. Mantenha o cabo longe de superfícies aquecidas.
• Não utilize cabos de extensão ou tomadas com capacidade de corrente inadequada.
• Não desligue o aspirador puxando pelo cabo. Para o desligar, agarre na ficha, não no cabo.
• Não corte nem queime as baterias, pois estas explodem a altas temperaturas.
• Não tente verter o carregador. As reparações devem ser efectuadas num centro de assistência ao cliente qualificado.
• Não exponha o carregador a altas temperaturas, nem à humidade.

Aspirador robot

• Não aspire objectos duros ou afiados, como vidro, parafusos, moedas, etc.
• Não utilize o aparelho sem o reservatório instalado. Ao efectuar a manutenção, não ponha os dedos ou outros objectos dentro do compartimento da ventoinha, pois o aspirador pode ligar-se acidentalmente.
• Não introduza nenhum objecto nas aberturas de ventilação. Não utilize com as aberturas de ventilação tapadas; mantenha as aberturas sem pó, fiapos, cabelos e o que possa dificultar a passagem do ar.
• Não aspire materiais tóxicos (lixívia, amônia, líquido de limpeza de canos, etc.).
• Não aspire objectos a arder ou que provoquem fumo, como cigarros, fósforos ou cinzas quentes.
• Não aspire líquidos inflamáveis ou combustíveis, como gasolina, nem utilize o aspirador em áreas onde possam estar presentes.
• Não utilize o aspirador robot num espaço fechado onde haja vapores libertados por tinta de óleo, diluente, produtos anti-traças, pó inflamável ou outros vapores explosivos ou tóxicos.
• Podem ocorrer fugas do electrólito da bateria se utilizar demasiado o aspirador ou com temperaturas demasiado altas ou baixas. Se o líquido entrar em contacto com a pele, lave rapidamente com água. Se o líquido lhe entrar para os olhos, lave-os imediatamente com água limpa durante, pelo menos, 10 minutos. Consulte um médico.

INFORMAÇÕES DE SEGURANÇA

02

CARACTERÍSTICAS DO PRODUTO

13

MONTAR O ASPIRADOR

15

UTILIZAR O ASPIRADOR

20

FILTRO E FERRAMENTAS DE MANUTENÇÃO

34

RESOLUÇÃO DE PROBLEMAS

40

ESPECIFICAÇÕES DO PRODUTO

43

06 Corrente elétrica 07 Antes de utilizar 10 Durante a utilização 11 Limpeza e manutenção 13 Características do produto

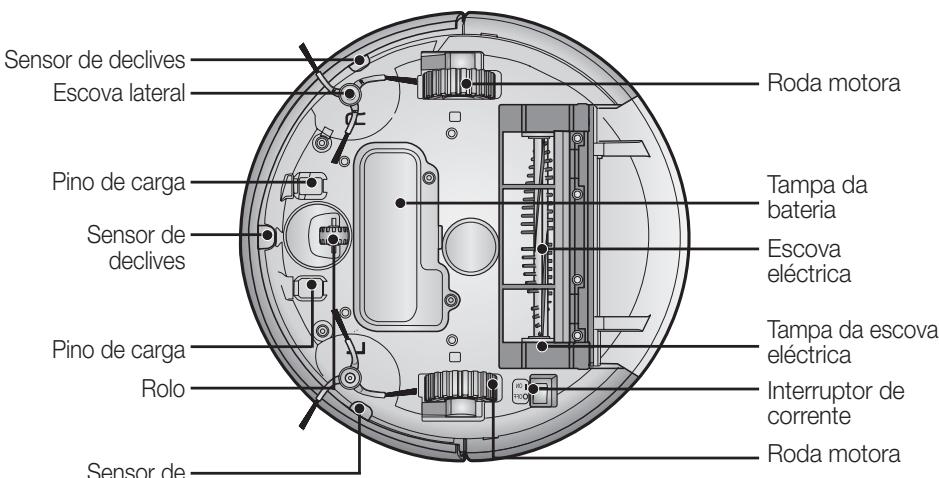

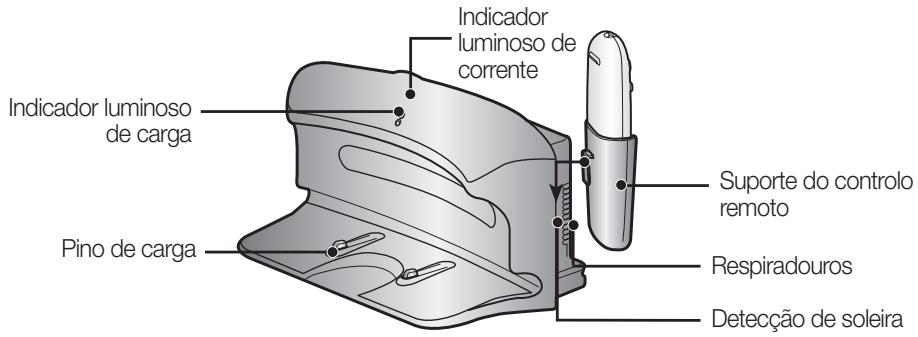

15 Componentes 16 Nome de cada peça

20 Instalar o aspirador robô

20 Ordem de instalação 20 Ligar ou desligar o interruptor de corrente. 21 Instalar o carregador 22 Carregar 23 Bateria 24 Instalar o VIRTUAL GUARD

26 Utilizar o aspirador robô

34 Tenha em atenção os métodos de manutenção e limpeza 34 Limpar a janela do sensor e a câmera 35 Limpar o saco do pó e o filtro 36 Limpar a escova elétrica 38 Limpar a escova rotativa lateral para limpeza de cantos 39 Limpar a roda motora

40 Lista de verificação antes de ligar para o serviço de assistência 42 Resolução dos problemas indicados pelos códigos de erro

43 Especificações do produto

CORRENTE ELÉTRICA

Não dobre o cabo elétrico à força nem coloque em cima dele objetos pesados que o possam partir.

• Se o fizer pode provocar um incêndio ou choque elétrico.

Limpe bem todo o pó ou água que possa existir na ficha elétrica.

• Se não o fizer pode provocar uma avaria no aparelho ou um choque elétrico.

Não desligue a ficha elétrica da tomada de corrente puxando-a pelo cabo nem toque na ficha com as mãos molhadas.

• Se o fizer pode provocar um incêndio ou choque elétrico.

Não ligue várias fichas a uma só tomada de corrente. (Não deixe o cabo esticado no chão.)

• Se o fizer pode provocar um incêndio ou choque elétrico.

Não utilize uma ficha ou cabo elétrico danificado nem uma tomada de parede que esteja solta.

• Se o fizer pode provocar um incêndio ou choque elétrico.

Informações de segurança

ANTES DE UTILIZAR

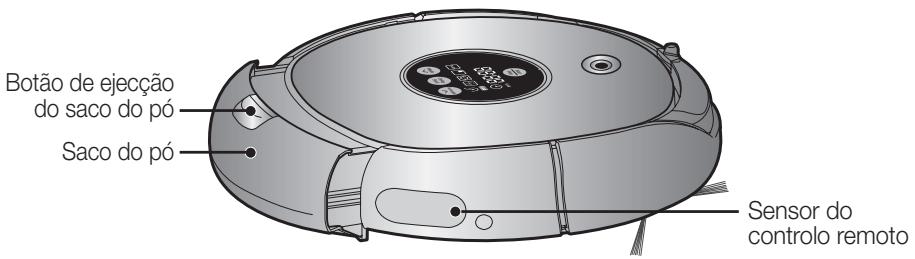

Antes de ligar o aspirador robô, verifique se o saco do pó está montado.

• Se o saco do pó não estiver colocado, o aspirador não funciona.

Nunca utilize o aspirador robô em locais com material combustível como:

• Locais com velas ou candeeiros de mesa no chão.
• Locais com fogo aceso (lareira ou braseira).
• Locais com gasolina, álcool destilado, diluente, cinzeiros com cigarros acesos, etc.

O aspirador se destina a utilização doméstica. Não o utilize nos locais indicados a seguir.

• Sótãos, caves, armazéns, edifícios industriais, compartimentos separados distantes do edifício principal, locais molhados ou húmidos, como casas de banho ou lavandarias, e locais estreitos e muito altos, como mesas ou prateleiras. Podem ocorrer danos graves (funcionamento anómalo e avaria) se utilizar o aspirador nestes locais.

Abra todas as portas para limpar todos os compartimentos.

• Se uma porta estiver fechada, o aspirador robô não poderá entrar no compartimento.
• No entanto, feche todas as portas da entrada principal, varanda e casas de banho e de todos os outros compartimentos onde o aspirador robô possa cair para um piso inferior.

No caso de tapetes com franjas compridas, dobre as franjas para debaixo do tapete.

• As franjas não dobradas podem provocar danos graves no tapete e no aspirador, porque ficam presas na roda motora ou na escova elétrica.

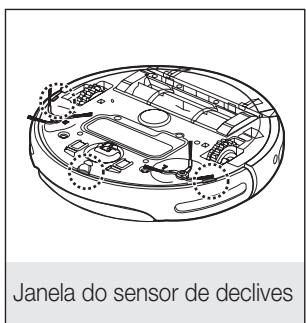

Quando o sensor de declives estiver sujo, o aspirador robot pode cair das escadas, parapeitos, etc.

Isso pode provocar ferimentos em alguém ou danificar seriamente o aspirador.

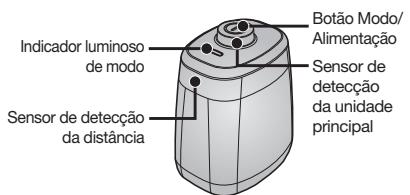

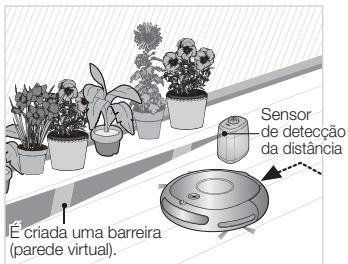

Para evitar que isso aconteça, instale os VIRTUAL GUARDS (definição do modo de Barreira) à frente de áreas perigosas. E limpe a janela do sensor e a câmera para não executar ordens erradas.

ANTES DE UTILIZAR

Retire primeiro todos os objetos soltos ou artigos frágeis das áreas a aspirar.

• Verifique se retirou todos os objetos antes da limpeza.
• Retire os artigos frágeis, como louças, objetos de vidro, vasos de flores, etc.
• O aspirador robot não reconhece moedas, anéis ou outros objetos valiosos, como joias.

Retire os objetos espalhados pelo chão antes de aspirar.

• O aspirador robot detecta os obstáculos a 5 cm de distância.
• As toalhas de banho, os tapetes em frente das banheiras e lavatórios, as entradas, as divisões de serviço, os cabos elétricos, as toalhas de mesa ou as correias podem ficar presas na roda motora ou na escova elétrica. Se isso acontecer, os objetos podem cair da mesa.

Informe todos os membros da família (ou pessoas relevantes) que devem ser cautelosos antes de aspirar ou ao usar o modo de limpeza programada.

• O aspirador robot pode atingir as crianças e fazê-las cair.

Assegure-se de que as crianças não pisam nem se sentam em cima do aspirador robot.

• As crianças podem cair ou ferir-se ou o aspirador pode ficar gravemente danificado.

Se deixar uma criança ou um animal de estimação sozinho, desligue o aspirador robot no interruptor de corrente.

• O aspirador robot pode chamar a sua atenção.
• Se entalar ou prender os dedos, pés, vestuário ou cabelo na roda motora ou na escova elétrica, pode ferir-se.
• Se uma criança ou animal de estimação estiver no caminho do aspirador robot, este último pode identificá-lo como um obstáculo e não limpar esta zona.
• Se o interruptor de corrente estiver desligado, desliga o fornecimento de corrente e desativa todas as funções.

Ao instalar o carregador, não deixe o cabo elétrico esticado no chão.

• Se o aspirador robot se recarregar ou passar automaticamente pela estação de carregamento, pode enrolar o cabo elétrico à sua volta.

Mantenha sempre o cabo elétrico do carregador ligado à tomada de corrente.

• Embora o aspirador robot tenha uma função de carga automática, se o cabo elétrico da estação do carregador estiver desligado, o aspirador não carrega a bateria automaticamente.

Informações de segurança

ANTES DE UTILIZAR

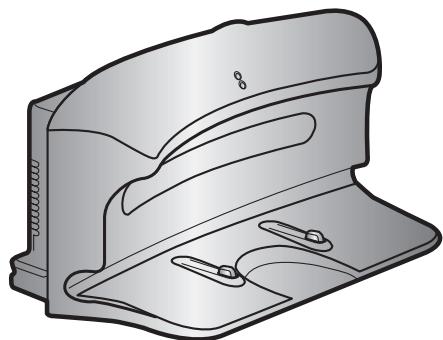

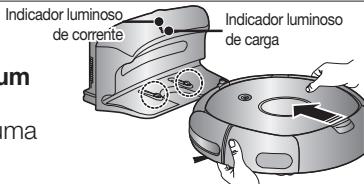

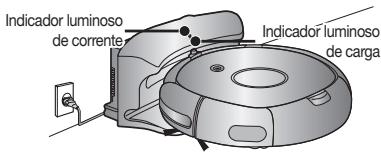

Instale o carregador num local de fácil acesso pelo aspirador robot.

• Se instalar o carregador num canto, pode causar movimentos adicionais e prejudicar o processo de recarga automática.

Os objetos à frente do carregador impedem a entrega automática do aspirador robot.

• Desimpeça as asas.

Não deve haver nenhum obstáculo a 0,5 m à direita e à esquerda do carregador e a 1 m da parte da frente.

Não provoque um curto-circuito nos pinos de carga com objectos metálicos, como pauzinhos, chaves de fendas, etc.

• Causará danos graves no carregador.

Certifique-se de que não há vestígios de líquidos na base do carregador.

• Se isso acontecer, pode provocar um incêndio ou choque eléctrico.

Certifique-se de que o aspirador robot não passa sobre nem aspira líquidos, como água, óleo ou materiais para camas de animais de estimação.

• Pode provocar danos graves no aspirador.
• Os líquidos podem espalhar-se nas rodas e sujar todo o chão.

Não utilize o carregador para outros fins.

• Pode provocar danos graves no carregador ou provocar um incêndio.

Informações de segurança

DURANTE A UTILIZAÇÃO

Não utilize o aspirador robot em tapetes grossos.

• Pode provocar problemas no aspirador robot.
• Pode danificar os tapetes.

Não utilize o aspirador robô em cima de uma mesa ou em locais altos.

• Pode danificar o aspirador se ele cair acidentalmente.

O aspirador robô pode bater na mobília, por exemplo, nas pernas de uma cadeira ou de uma mesa, móveis estreitos ou compridos, etc., durante o funcionamento.

• Para aspirar melhor e mais rapidamente, coloque as cadeiras em cima da mesa.

Não coloque nenhum objeto em cima do aspirador robô.

• Pode provocar uma avaria no mesmo.

Retire imediatamente todos os bocados grandes de papel ou sacos de plástico do aspirador quando aspirar.

• Se utilizar o aspirador durante um longo período de tempo com a porta de entrada obstruída, pode provocar danos graves no aspirador.

Se o aspirador robô fizer um barulho estranho, emitir um odor ou deitar fumo, desligue-o imediatamente no interruptor de corrente e ligue para o centro de assistência ao cliente.

O aspirador robô pode não encontrar continuar a funcionar se ficar preso na entrada ou soleira da porta de uma varanda.

• O aspirador robô deixa de funcionar, por razões de segurança, não se conseguir movimentar durante mais de 5 minutos.
• Para retomar o funcionamento, desligue e volte a ligar o interruptor de corrente (antes de deslocar o aspirador para um local onde possa continuar a limpeza).

Informações de segurança

DURANTE A UTILIZAÇÃO

NOTA

O aspirador robô não consegue limpar completamente os locais aonde não consegue chegar, como cantos, e os espaços entre os sofás e as paredes.

• Limpe esses locais manualmente.

NOTA

Se o aspirador robô não conseguir apanhar os montes de pó que se formaram durante a aspiração, pode fazer montes de pó antes da limpeza.

Para limpar o aspirador, não pulverize água diretamente na parte exterior do mesmo nem o limpe com um material volátil, como o benzeno, diluente ou álcool.

• Pode provocar danos graves no aspirador.

Não lance demasiada força no amortecedor do aspirador robô.

• Se o sensor do amortecedor ficar danificado, o aspirador robô pode colidir com as paredes ou os móveis.

Nenhuma outra pessoa, exceto um técnico de assistência qualificado, pode desmontar ou reconstruir o aspirador.

• Pode danificar o aspirador.

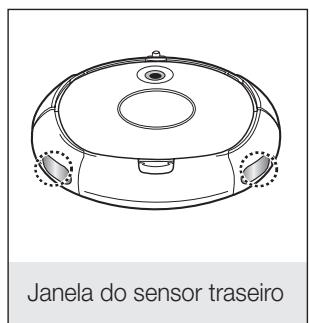

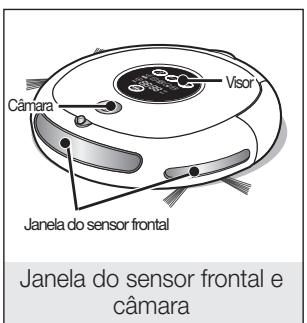

Retire, regularmente, quaisquer substâncias estranhas acumuladas nos sensores de obstáculos e declives.

• A sujidade acumulada nos sensores provoca o funcionamento incorreto dos mesmos.

LIMPEZA E MANUTENÇÃO

Para remover as substâncias estranhas use sempre a escova de limpeza (antes de desligar o interruptor de corrente).

• Se não o fizer, o aspirador pode ligar-se subitamente e causar ferimentos ou danos.

Se o cabo elétrico estiver danificado, solicite a sua substituição a um técnico de assistência qualificado do centro de assistência ao cliente.

• Se não o fizer, pode provocar um incêndio ou choque elétrico.

Antes da limpeza do carregador, desligue o cabo elétrico por motivos de segurança.

Contacte o centro de assistência ao cliente da Samsung Electronics para substituir a bateria.

• Se não utilizar baterias originais, o aspirador pode avariar.

Pode confinar o aspirador robot a uma determinada zona utilizando o modo de Barreira (parede virtual) ou limpando várias zonas, uma a uma, utilizando o modo de Proteção (porta virtual).

• O que é o reconhecimento da forma do teto (Visionary mapping™ - mapeamento por visualização)?

Esta função reconhece a forma do teto, utilizando a câmera existente na parte superior para identificar a área a limpar e determina o melhor modo de passar sobre elas e limpar todas as zonas do chão.

LIMPEZA DELICADA DE CADA CANTO

Como o aspirador robot limpa o chão de forma sequencial ao longo do mapa determinado pela função de reconhecimento da forma do teto, limpa todos os cantos do chão.

VÁRIOS MODOS DE LIMPEZA

Existem vários modos de limpeza para se adaptarem a todas as suas necessidades.

1. Modo Automático

Limpa todos os compartimentos automaticamente.

2. Modo pontual

Limpa muito bem uma área definida. Pode ser usado para limpar migalhas de pão ou bolo.

3. Modo máximo

Funciona até a bateria ficar quase completamente descarregada.

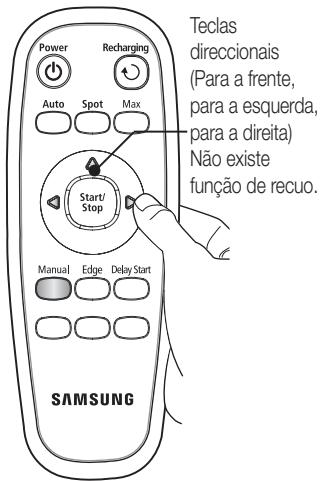

4. Modo manual

Pode limpar manualmente o chão movendo o aspirador robô com um controlo remoto.

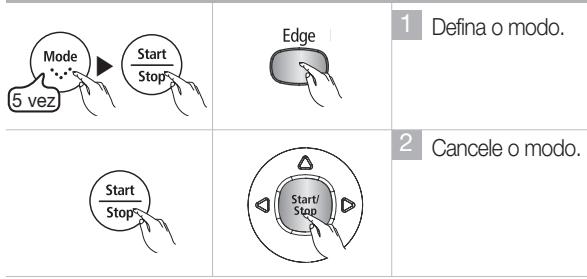

5. Modo Cantos

Quando o sensor de obstáculos detecta um obstáculo durante a limpeza, o aspirador robô reduz a velocidade para minimizar o impacto do choque e o sensor do amortecedor também ajuda a diminuir o impacto. E aspira os cantos chegando o mais perto possível dos mesmos.

À hora programada, o aspirador robô começa a limpar o chão.

Quando a bateria tem pouca carga, o aspirador robô é automaticamente encaminhado para o carregador, para poder efectuar um carregamento automático rápido.

ESCOVA ROTATIVA LATERAL PARA LIMPEZA DE CANTOS

A escova rotativa lateral para limpeza de cantos limpa o pó dos cantos.

ATRAVESSAR A SOLEIRA

O inovador sistema de transmissão do aspirador robô permite-lhe atravessar as soleiras das portas com uma altitude de cerca de 1,5 cm e limpar todos os compartimentos. O aspirador robô pode não conseguir passar numa soleira da porta de 1,5 cm, consoante a forma desta.

ANTI-CHOQUE

O aspirador robot detecta e evita obstáculos em duas fases. Na primeira fase, os sete sensores de obstáculos detectam os obstáculos e, se o aspirador bater num obstáculo, os dois sensores do amortecedor observam o impacto.

Se levantar o aspirador robot durante a limpeza, as rodas motoras, a escova elétrica, o motor de sucção e a escova lateral rotativa param automaticamente graças à detecção do sensor.

Montar o aspirador

COMPONENTES

Corpo principal

- Controlo remoto

- Carregador (estação)

- Outros componentes

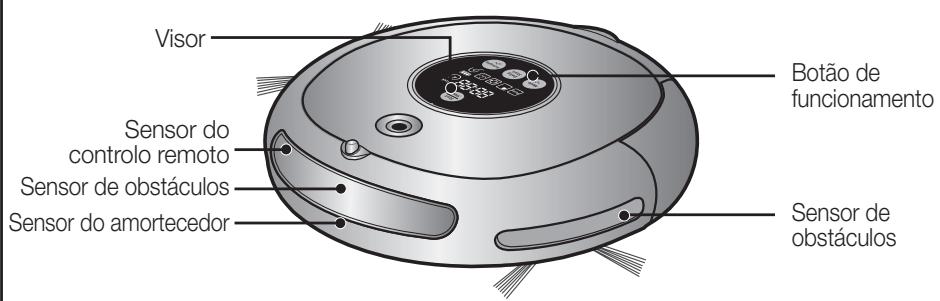

[Unidade principal] Parte dianteira

Parte lateral

Parte inferior

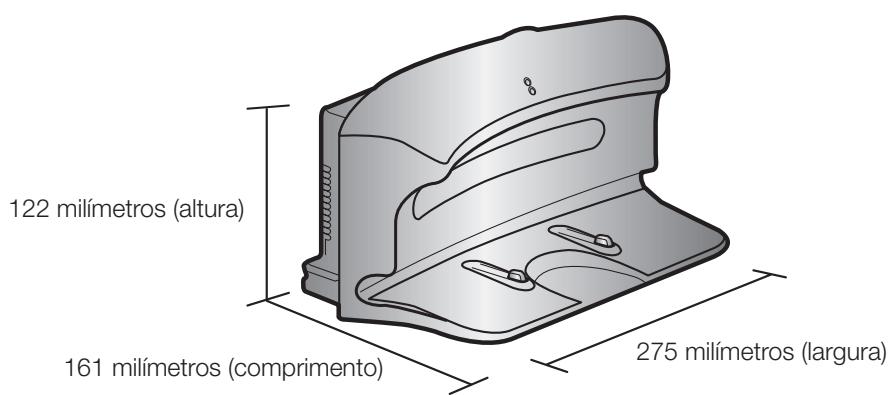

[Carregador (estação)]

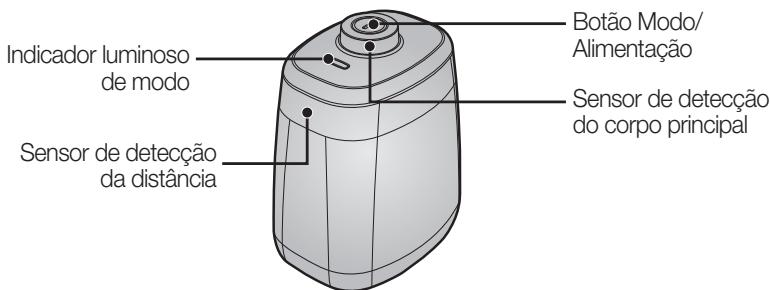

[VIRTUAL GUARD]

As baterias não são fornecidas com o aparelho. Tem de as comprar separadamente. Instale as baterias alcalinas (como D) antes da utilização.

1 Levante a tampa do VIRTUAL GUARD enquanto prime a patilha de bloqueio.

2 Instale as baterias no VIRTUAL GUARD, como se mostra na figura abaixo. (Se instalar as baterias com a polaridade incorreta, o VIRTUAL GUARD não funciona.)

3 Depois de inserir a ponta da tampa na ranhura, empurre a outra ponta para dentro até encaixar com um clique. * Especificação: Baterias alcalinas tipo D (LR20)

[Controlo remoto]

Na altura da aquisição do produto, as pilhas não estão instaladas no controlo remoto. Instale as pilhas alcalinas (tipo AAA) antes da utilização.

Levante a tampa do compartimento de bateria localizado na parte de trás do controlo remoto, após premir a patilha de bloqueio.

Instale as pilhas no controlo remoto, como se mostra na figura abaixo. (Se instalar as pilhas com a polaridade errada, o controlo remoto não funciona.)

Depois de inserir a ponta da tampa na ranhura, empurre a outra ponta para dentro até encaixar com um clique.

• Mostra o visor do temporizador, o estado da evolução e os códigos de erro, utilizando ícones, letras e gráficos.

2. Indicador do nível da bateria

• A carregar: Mostra a evolução da energia em 3 passos.
• Em utilização: Mostra o nível de carga da bateria. Durante a utilização, o nível de carga da bateria vai diminuindo, nível a nível, a partir de FULL (CHEIO). (Se a bateria ficar completamente descarregada, um nível pisca mostrando "LO".)

• Este ícone acende-se quando o aspirador robot volta à estação de carga, para recarregar a bateria.

• Sempre que premir o botão do modo de limpeza, aparece o modo de limpeza correspondente.

(a) Modo automático: Este ícone acende-se quando é selecionado o Modo de auto limpeza. (b) Modo pontual: Este ícone acende-se quando é selecionado o Modo de limpeza pontual. (c) Modo Tmaxima: Este ícone acende-se quando é selecionado o Modo de limpeza Tmaxima. (d) Modo manual: Este ícone acende-se quando é selecionado o Modo de limpeza manual. (e) Modo Cantos: "Ed SE" está ligado quando o modo de limpeza de cantos está selecionado.

SECÇÃO DOS BOTÕES

6. Iniciar/Parar

• Prima para selecionar um modo de limpeza. Depois de selecionar um modo de limpeza, prima o botão Iniciar/Parar para começar a limpar.

• Prima para programar uma limpeza. Pode adiar a limpeza até 23 horas.

9. Recarga

• Se premir este botão, o ícone de recarga acende-se e o aspirador robot volta à estação de carregamento para carregar a bateria.

INSTALAR O ASPIRADOR ROBOT

ORDEM DE INSTALAÇÃO

1. Ligar ou desligar o interruptor de corrente

Para usar o aspirador robot tem de ligar o interruptor de corrente existente na parte inferior da unidade principal.

2. Instalar o carregador

Para carregar o aspirador robot tem primeiro de instalar o carregador.

Como a bateria está descarregada quando o produto é adquirido, tem de a carregar totalmente antes da utilização.

3. Carregar a bateria

Tem de carregar completamente a bateria antes de utilizar o aspirador robot.

4. Instalar o VIRTUAL GUARD

Pode confinar o aspirador robot a uma zona especial, usando o modo de Barreira (parede virtual) ou limpar diversas zonas, uma a uma, usando o modo de Proteção (porta virtual).

LIGAR OU DESLIGAR O INTERRUPTOR DE CORRENTE

Para utilizar o aspirador robot, tem de ligar o interruptor de corrente.

Se desligar o interruptor de corrente, todas as definições são reiniciadas.

1. Vire a unidade principal e ligue o interruptor de corrente.

• Se os ícones não estiverem acesos, isso indica que a bateria está totalmente descarregada. Neste caso, acople o aspirador robot à base do carregador antes de ligar o interruptor de corrente.
• Tenha em atenção que se desligar o interruptor de corrente reinicia todas as definições.
• Se nenhuma tecla for premida durante aproximadamente 10 minutos enquanto o aspirador estiver ligado, este desliga-se automaticamente para poupar bateria. Neste caso, para utilizar novamente o aspirador robótico, carregue no botão "Power" ou "Start/Stop".

Se o interruptor de corrente estiver desligado, o aspirador robot não é carregado mesmo que esteja acoplado à base do carregador.

INSTALAR O ASPIRADOR ROBOT

INSTALAR O CARREGADOR

1. Não deve haver nenhum obstáculo a 0,5 m à direita e à esquerda do carregador e a 1 m da parte da frente.

1. Instale o carregador num local de fácil acesso pelo aspirador robot.

1. Disponha o cabo elétrico ao longo da parede.

1. Se o chão for de madeira, instale o carregador no mesmo sentido do grão da madeira.

Nunca desligue o cabo elétrico do carregador da tomada de parede.

• Se o carregador não receber corrente, o aspirador robô não consegue encontrar o carregador e não poderá carregar-se automaticamente.
• Se o aspirador robô for separado do carregador, a bateria fica automaticamente descarregada.

INSTALAR O ASPIRADOR ROBÔ

CARREGAR

Quando adquire o produto, a bateria está completamente descarregada e tem de carregar o aspirador robô manualmente.

Ligue o interruptor de corrente existente na parte inferior do produto.

1. Depois de alinhar os pinos de carga da unidade principal com o pino de carga da estação do carregador, prima a unidade principal até ouvir um som de "recarga" do carregador.

• O indicador luminoso de energia acende-se com uma luz verde.

2. Verifique o estado da energia do aspirador robô.

• Quando a carga começa, o indicador de nível da bateria e “B” aparecem em sequência no visor.
• Quando a carga estiver terminada, o indicador de nível da bateria e a indicação "FULL" aparecem no visor.

A carregar Totalmente carregado

• Quando o visor de nível da bateria pisca durante a limpeza, o aspirador robô para de aspirar e carrega-se automaticamente no carregador.

Carga terminada Carga

Se o nível da bateria piscar e a indicação "LO" aparecer durante a limpeza, o aspirador robô não pode ser comandado pelo controle remoto nem pela unidade principal. Neste caso, transporte o aspirador robô diretamente para o carregador, para carregar a bateria. (Isto acontece quando a bateria está completamente descarregada.)

NOTA

• Quando adquire o produto, carregar totalmente a bateria demora cerca de 120 horas e funciona durante um período de 90 minutos.
• Se carregar uma bateria que esteja sobreaquecida, o tempo de entrega pode disparar.
• Medidas a tomar quando a ação não é uniforme. Se o aspirador robô não conseguir carregar automaticamente, verifique o seguinte:
• Desligue e ligue o interruptor de corrente na parte inferior do aspirador robô (Reiniciar).
• Volte a ligar o cabo elétrico do carregador (Reiniciar).
• Verifique se há substâncias estranhas no conector de carga e limpe os conectores de carga da unidade principal e do carregador com um pano seco.
• Verifique se há objetos perto do carregador que sejam refletores fortes.
• Se separar o aspirador robô do carregador, este descarrega-se naturalmente.
• Carregue o aspirador robô através do carregador, se possível. (Se deixar a casa sem ninguém durante muito tempo devido a uma viagem, férias, etc., desligue o interruptor de corrente do aspirador robô e desligue a corrente do carregador, para os guardar.)

INSTALAR O ASPIRADOR ROBÔ

BATERIA

• O aspirador robô é alimentado por uma bateria recarregável de hidreto metálico de níquel (NiMH) amiga do ambiente e uma função de prevenção de sobrecarga garante uma duração prolongada.
• O período de garantia da bateria é de 6 meses a contar da data da compra.
• Antes de comprar uma bateria, pergunte no centro de assistência ao cliente qual o símbolo da peça genuína (SAMSUNG) e o número do modelo.

- Esta bateria destina-se apenas a aspiradores robôs da Samsung. A sua utilização noutros dispositivos ou para outras finalidades é estritamente proibida. - Não desmonte nem modifique a bateria. - Carregue-a num local com boa ventilação. - Não exponha a bateria ao fogo e não a aqueça. - Não ligue nenhum objeto metálico aos terminais (+) ou (-) da bateria. - Mantenha-a dentro de casa (0°C - 40°C). - Antes de deitar fora este produto, deite fora a bateria de acordo com as leis ambientais em vigor. - Não deite fora esta bateria no lixo doméstico. - Siga todos os regulamentos locais quando deitar fora baterias usadas.

• Se a bateria estiver avariada, não a desmonte. Contacte o centro de assistência ao cliente mais próximo.
• Um tempo de carregamento mais longo e uma duração da bateria mais curta indicam que a bateria está a chegar ao fim da sua vida útil. Contacte um centro de assistência ao cliente autorizado para substituir a bateria.

A bateria recarregável incorporada no produto não pode ser substituída pelo utilizador. Para obter informações sobre como substituí-la, contacte o seu fornecedor de serviços.

INSTALAR O ASPIRADOR ROBÔ

INSTALAR O VIRTUAL GUARD

Pode confinar o aspirador robô a uma zona específica usando o modo de Barreira (parede virtual) ou limpar diversas zonas, uma a uma, usando o modo de Proteção (porta virtual).

Operações dos botões

1. Operações do indicador luminoso do modo

• Modo de Barreira (parede virtual): O indicador luminoso vermelho pisca.
• Modo de Proteção (porta virtual): O indicador luminoso verde pisca.
• Desligado: O indicador luminoso apaga-se.

2. Definir o modo

• Sempre que carregar no botão Modo/Alimentação, selecione os modos Barreira (parede virtual) → Proteção (porta virtual) → Desligado, por esta sequência.
• A distância da parede virtual é de 2,5 m no mínimo e poderá diferir dependendo do meio exterior e do movimento do robô.

Criar uma Barreira (parede virtual)

O VIRTUAL GUARD cria uma barreira invisível que o aspirador robot não consegue atravessar.

Ex.: em frente de vasos, mobília, porta da rua, etc.

1. Selecione o modo Barreira (parede virtual) com o botão Modo/Alimentação.

• O indicador luminoso do modo pisca a vermelho.

2. Instale o VIRTUAL GUARD em frente das áreas de acesso que quer impedir ao aspirador robot.

• Instale o VIRTUAL GUARD de modo a que o sensor de detecção da distância possa criar uma barreira invisível que o aspirador robot não consiga atravessar.

Utilizar o modo de Proteção (porta virtual)

O VIRTUAL GUARD cria uma porta invisível que o aspirador robot não consegue atravessar, enquanto não acabar a limpeza dessa divisão. O VIRTUAL GUARD abre a porta invisível quando terminar a limpeza da divisão.

1. Selecione o modo Proteção (porta virtual) com o botão Modo/Alimentação.
2. O indicador luminoso do modo pisca a verde.
3. Instale o VIRTUAL GUARD à entrada da divisão que vai aspirar.
4. Instale o VIRTUAL GUARD de modo a que o sensor de detecção da distância possa criar uma barreira invisível que o aspirador robot não consiga atravessar.

NOTA

• Quando não estiver a utilizar o VIRTUAL GUARD, desligue a corrente. (Se não vai usar o aspirador robot durante longos períodos de tempo, retire as baterias para fazer descarregá-las.)
• Se o botão Modo/Alimentação não funciona, é porque as baterias estão gastas. Neste caso, substitua as baterias. (Especificações: Baterias alcalinas Tipo D (LR20))
• Pode comprar um VIRTUAL GUARD na Samsung Electronics customer care Co., Ltd.

• Recomendamos que instale um VIRTUAL GUARD a uma distância de 30 cm das paredes exteriores, uma vez que é criada uma barreira invisível que impede o aspirador robot de ir contra esse VIRTUAL GUARD.

Sobre o sensor IrDA.

• A transmissão do sinal de infravermelhos pode não ser fácil em locais expostos a lâmpadas de halogênio ou ao ar livre.
• O aspirador robô utiliza 3 tipos de dispositivos de infravermelhos e um deles pode não funcionar em frente de outro que tenha uma prioridade mais elevada.
• Ao utilizar o controle remoto, o aspirador robô pode atravessar a barreira virtual do VIRTUAL GUARD ou ir contra um obstáculo, porque o sinal do controle remoto tem uma prioridade mais elevada do que o sinal do VIRTUAL GUARD.
• Se for utilizado num local pequeno ou a curta distância, o aspirador robô pode funcionar mal devido à interferência dos sinais de infravermelhos.
• Instale o VIRTUAL GUARD longe do carregador, uma vez que o carregamento automático pode ser interrompido se o VIRTUAL GUARD estiver perto do carregador.
• Se utilizar mais de um aspirador robô em simultâneo, eles podem funcionar mal devido à interferência dos sinais de infravermelhos.

INICIAR/PARAR A LIMPEZA

Pode iniciar ou parar todas as funções do aspirador robô.

■ As funções do aspirador robô funcionam se o interruptor de corrente estiver ligado. - Com o aspirador robô a funcionar, carregue no botão (Start/Stop) para cancelar a operação e selecionar uma função.

Ligar ou desligar

Ligar

• Controle remoto: Carregue no botão [Power].
• Unidade principal: Carregue no botão (start/stop) .
• Ficam ativados os botões da unidade principal, o indicador de nível da bateria e os ícones dos modos de limpeza.

Desligar

• Controlo remoto: Carregue no botão [Power].
• Unidade principal: Carregue sem soltar o botão (Start Stop) durante 3 segundos.
• Ficam desactivados todos os ícones, excepto o do indicador de nível da bateria.

Utilizar o controlo remoto

• Controlo remoto: Carregue no botão Automática, Pontual, Máxima, Manual ou Cantos.
• Unidade principal: Selecione o modo Automática / Pontual / Máxima / Manual / Cantos com o botão (Modo) e depois confirme.
• Quando começar a aspirar, o aspirador robot começa a mover-se.
• Carregue no botão (Start Stop) sem selecionar o modo de limpeza. Começa a aspirar no modo Automático.

Utilizar os botões da unidade principal

Parar

• Para parar, carregue no botão (Start Stop) no controlo remoto ou na unidade principal.
• Quando parar a limpeza, o aspirador robot pára.

UTILIZAR O ASPIRADOR ROBOT

RECARGA

Pode fazer o aspirador robot regressar ao carregador para recarregar a bateria usando o botão de recarga.

• Com o aspirador robot a funcionar, carregue no botão (Start Step) para cancelar a operação e carregue no botão Recharging.

1. Carregue no botão Recharging.
2. Acende-se o ícone da unidade principal (f) e o aspirador robot regressa ao carregador.
3. Para parar o aspirador robot quando ele está a voltar ao carregador, carregue no botão ()
4. Para testar a função de carga automática, carregue no botão Recharging quando o aspirador robot estiver a menos de 1,5 m do carregador.

Utilizar o controlo remoto

Resolução de problemas quando o aspirador robot não regressa ao carregador

• Verifique a instalação do carregador
• Se o carregador estiver num local onde possa guiar o aspirador robot até ele.
• Se o carregador estiver a mais de 5 m de distância do aspirador robot.

: Pode ser necessário mais tempo para que o aspirador robô regresse ao carregador.

• Carregue manualmente o aspirador robô nos seguintes casos.
• Se o carregador estiver instalado num canto.
• Quando a bateria estiver totalmente descarregada.
• Se o aspirador robô estiver preso num obstáculo (mobília, etc.)
• Se o aspirador robô não conseguir passar a soleira da porta para chegar ao local onde o carregador está instalado.

Utilizar os botões da unidade principal

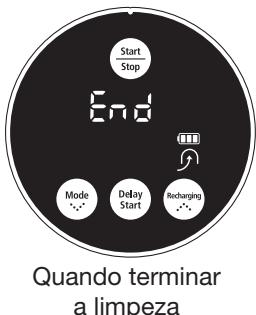

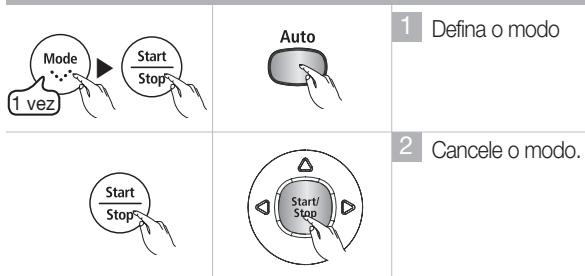

LIMPEZA AUTOMÁTICA

O aspirador robô move-se sozinho e limpa automaticamente a casa, até limpar tudo uma vez.

• Se a limpeza começar quando o aspirador estiver na estação do carregador, o tempo para regressar ao carregador diminui, porque o aspirador robô recorda a sua posição original quando se move. Se o nível da bateria se tornar demasiado baixo ao aspirar, o aspirador robô regressa automaticamente à estação do carregador e recomeça a aspirar antes de ter carregado a bateria. (Número de operações da limpeza retomadas: Uma)

Botão da unidade principal Botão do controlo remoto Sequência de configuração

• Se o aspirador robô concluir que a limpeza está completa, não executa a função Retomar a limpeza.
• Se mover o aspirador robô ou premir um botão durante a carga, o aspirador conclui que a limpeza está completa e não a retoma.

Não mova o aspirador robot nem carregue num botão durante a limpeza. Caso contrário, o aspirador robot conclui que a limpeza está completa e retoma a limpeza desde o início.

UTILIZAR O ASPIRADOR ROBOT

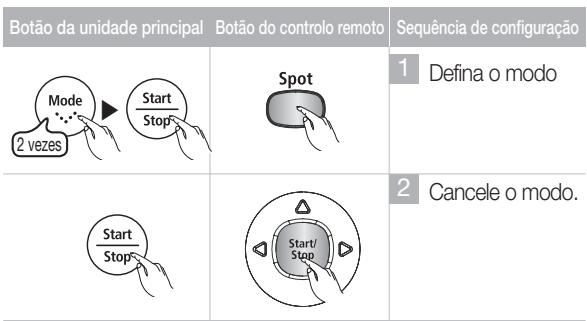

LIMPEZA PONTUAL

Pode limpar comodamente uma área específica onde haja muitas migalhas, poeira, etc.

Leve o aspirador robot para o local onde quer executar uma limpeza pontual.

• No Modelo de limpeza pontual, o aspirador robot limpa uma área quadrada com 1,5 m de lado.
• Quando a limpeza terminar, o aspirador robot dá as indicações End, Stop e Stand by.

Quando o aspirador robot estiver na base de carregamento, não é possível efectuar a limpeza pontual.

Durante a limpeza

Quando terminar a limpeza

UTILIZAR O ASPIRADOR ROBOT

LIMPEZA MÁXIMA

O aspirador robot move-se automaticamente e limpa até a bateria se esgotar e o respectivo nível piscar apenas um nível.

• Se a limpeza começar quando o aspirador estiver na base do carregador, o tempo para regressar ao carregador diminui, porque o aspirador robot recorda a sua posição original quando se move. Se o nível da bateria ficar baixo durante a limpeza, o aspirador robot regressa automaticamente à estação do carregador e retoma a limpeza antes de ter carregado a bateria. (Número de operações de limpeza retomadas: Uma)

Durante a limpeza

• Se o aspirador robô concluir que a limpeza está completa, não a retoma.
• Se mover o aspirador robô ou carregar num botão durante a entrega, o aspirador conclui que a limpeza está completa (não retoma a limpeza).

Não mova o aspirador robô nem carregue num botão durante a limpeza. Caso contrário, o aspirador robô conclui que a limpeza está completa e retoma a limpeza desde o início.

UTILIZAR O ASPIRADOR ROBÔ

LIMPEZA MANUAL

Pode mover o aspirador robô para limpar um local específico diretamente, utilizando o controlo remoto.

• Mova o aspirador robô para o local onde quer executar a limpeza manual.
• Pode fazer uma limpeza manual usando apenas o controlo remoto.

Botão da unidade principal	Botão do controle remoto	Sequência de configuração
4 vezes	Manual	1 Defina o modo
Start Stop		2 Cancele o modo.

Durante a limpeza

• Se o aspirador robô estiver na estação de carregamento, a limpeza manual não é possível.

UTILIZAR O ASPIRADOR ROBÔ

LIMPEZA DE CANTOS

Quando o sensor de obstáculos deteta um obstáculo durante a limpeza, o aspirador robô reduz a velocidade para minimizar o impacto do choque e o sensor do amortecedor também ajuda a diminuir o impacto. Ele aspira os cantos chegando o mais perto possível dos mesmos. (Este tipo de aspirador robô toca nos obstáculos e aspira.)

O aspirador robô move-se sozinho e limpa automaticamente a casa, até limpar tudo uma vez.

• Se a limpeza começar quando o aspirador estiver na estação de carregamento, o tempo para regressar ao carregador diminui, porque o aspirador robô recorda a sua posição original quando se move. Se o nível da bateria se tornar demasiado baixo ao aspirar, o aspirador robô regressa automaticamente à estação de carregamento e recomeça a aspirar depois de ter carregado a bateria. (Número de operações de limpeza retomadas: Uma)

Botão da unidade principal Botão do controlo remoto Sequência de configuração

NOTA

• Se o aspirador robot concluir que a limpeza está completa, não executa a função Retomar a limpeza.
• Se mover o aspirador robot ou carregar num botão durante a limpeza, o aspirador conclui que a limpeza está completa e não a retoma.

Durante a limpeza

Quando terminar a limpeza

Não mova o aspirador robot nem carregue num botão durante a limpeza. Caso contrário, o aspirador robot conclui que a limpeza está completa e não a retoma desde o início.

UTILIZAR O ASPIRADOR ROBOT

LIMPEZA PROGRAMADA

Pode programar o aspirador robot para fazer a limpeza a partir de uma determinada hora. (Intervalo de tempo: até 23 horas)

A limpeza programada só é executada se o aspirador robot estiver na estação de carregamento.

Botão daunitadeprincipal	Botão do controloremoto	Sequência de configuraçao	Exemplo:para comingar alimpar daiá 5 horas
DelayStart	Delay Start	1Entre no Modelo delimeza programada.	PiscaHr
ModeRecharging	ParabotStartStopParasita	2Sempre que carregar no botão, o tempo aumenta ou diminui	PiscaHr
DelayStart	Delay Start	3Termine a definição.	S.Hr
Start		4Cancele a definição.	O icone apaga-se.

NOTA

Quando terminar a definição, se carregar no botão ((size/length)) e não no botão Início programado, cancela a hora da limpeza programada.

Depois de terminar a definição, se retirar manualmente o aspirador robot da estação de carregamento, cancela a hora da limpeza programada.

Filtro e ferramentas de manutenção

LIMPAR O ASPIRADOR ROBOT

TENHA EM ATENÇÃO OS MÉTODOS DE MANUTENÇÃO E LIMPEZA

• Se o interruptor de corrente estiver danificado, contacte o técnico de assistência para não provocar nenhum acidente.
• Não utilize meios ou dispositivos mecânicos não instalados pelo fabricante que possam acelerar a deformação do aspirador robot.

• Desligue sempre o interruptor de corrente na parte inferior da unidade principal antes de limpar o aspirador robot.

O aspirador robot pode subitamente fazer a funcional e provocar ferimentos.

Tem de desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o aspirador robot.

• Nunca utilize água em spray, diluente, benzina, etc., direção na unidade principal do aspirador robot.

• Limpe cuidadosamente a janela do sensor ou a câmera usando um pano macio.

Filtro e ferramentas de manutenção

LIMPAR O ASPIRADOR ROBOT

LIMPAR O SACO DO PÓ E O FILTRO

Antes de limpar o saco do pó, tem de esvaziá-lo.

• Quando limpar o saco do pó, tenha cuidado para não entornar o pó.
• Esvazie o saco do pó nos seguintes casos.
• Quando houver pó acumulado dentro do saco.
• Quando o poder de sucção enfraquecer subitamente.
• Quando o ruído aumentar de repente.

1. Carregue no botão de ejeção do saco do pó (PUSH) e puxe-o para fora do aspirador robô.

1. Retire a tampa do saco do pó puxando-a no sentido da seta na figura.

1. Retire o filtro do saco do pó puxando-o no sentido da seta na figura.

1. Limpe o pó do filtro e do saco.
2. Pode lavá-los com água.

1. Coloque o filtro no saco do pó.
2. Certifique-se de que a grade do filtro está voltada para baixo. Não pode instalá-la na direção errada.

1. Feche a tampa do saco do pó e instale-o na unidade principal.

Filtro e ferramentas de manutenção

LIMPAR O ASPIRADOR ROBOT

LIMPAR A ESCOVA ELÉTRICA

Tem de desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o aspirador robot.

• Para evitar entornar o pó do respectivo saco, retire-o antes de limpar a escova elétrica.

1. Retire o saco do pó carregando no botão de ejeção do saco (PUSH).

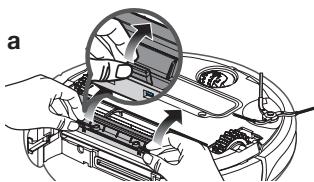

1. Depois de verificar se há substâncias estranhas, carregue no gancho que fixa a tampa da escova para a retirar.

1. Retire a escova elétrica da unidade principal.

1. Retire quaisquer substâncias estranhas, como cabelos ou fios compridos enrolados na escova elétrica, usando uma escova de limpeza ou um aspirador.

1. Quando terminar a limpeza, monte primeiro a escova elétrica do lado do interruptor de corrente e depois monte o outro lado da escova da mesma forma.

Filtro e ferramentas de manutenção

LIMPAR O ASPIRADOR ROBOT

1. Depois de introduzir as 3 pontas na parte superior da tampa, empurre a outra extremidade para dentro até ela encaixar na posição correta com um "clique".

• Para impedir que o aspirador robô fique obstruído, tenha cuidado para não aspirar palitos ou cotonetes.
• Se for difícil remover substâncias estranhas, contacte um centro de assistência ao cliente.
• Como a escova elétrica aspira o pó do chão, pode ficar com cabelos e fios compridos enrolados. Verifique e limpe a escova elétrica regularmente.

Filtro e ferramentas de manutenção

LIMPAR O ASPIRADOR ROBÔ

LIMPAR A ESCOVA ROTATIVA LATERAL PARA LIMPEZA DE CANTOS

Tem de desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o aspirador robô.

1. Verifique se a escova rotativa lateral está dobrada ou se há alguma substância estranha presa na escova.

1. Usando luvas de borracha, envolva a escova rotativa lateral num pano, passe-a por água quente durante cerca de 10 segundos e limpe-a com o pano.

1. Virando a escova rotativa lateral, repita os procedimentos do passo 2.

1. Se houver cabelos ou fios enrolados entre a unidade principal e a escova rotativa lateral, desaperte o parafuso da escova rotativa lateral com uma chave de parafusos (+) para os remover.

Quando voltar a montar a escova, alinhe o "L" da escova rotativa lateral para limpeza de cantos com o "L" da unidade principal e monte a escova rotativa lateral.

(A letra "R" está gravada no lado direito da escova rotativa.)

Limpe frequentemente a escova rotativa lateral, uma vez que esta atrai facilmente cabelos e outras substâncias estranhas.

O excesso de substâncias estranhas na escova rotativa lateral pode danificar a escova.

Filtro e ferramentas de manutenção

LIMPAR O ASPIRADOR ROBOT

LIMPAR A RODA MOTORA

Tem de desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o aspirador robot.

• Se o aspirador robot começar de repente a andar em ziguezague, pode haver substâncias estranhas presas na roda motora.

1. Quando limpar a roda motora, coloque um pano macio no chão e deite a unidade principal com cuidado.

1. Verifique se há substâncias estranhas e retire-as com uma vareta ou uma pinça sem pontas afiadas, se for necessário.

LISTA DE VERIFICAÇÃO ANTES DE LIGAR PARA O SERVIÇO DE ASSISTÊNCIA

SINTOMA	LISTA DE VERIFICAÇÃO	MEDIDA A TOMAR
O aspirador robot não funciona antes da limpeza.	• O saco do pô está montado? • O interruptor de correto está ligado? • O modo de limpeza (Auta) está definindo no visor? • O;nvel da bateria está a piscar numsole não e a indicação 'LO' aparece no visor? • O aspirador robot não funciona se a bateria do controlo remoto estiver descarregada.	• Instale o saco do pô. • Ligue o interruptor de correto. • Carregue no botão (Stimp). (Para o deslagir, carregue sem soltar o botão (Stimp) durante 3 segundos ou mais.) • Levante o aspirador robot e coloque-omanualmente na estação do carregarador para correção-lo. • Substitua as pilhas do controlo remoto (Tipo AAA)
O aspirador robot deleixou de funciona durante a limpeza.	• O;nvel da bateria está a piscar numsole não e a indicação 'LO' aparece no visor? • O aspirador robot ficou preso em fios no chão? • O aspirador robot está preso numdesível do chão? - A roda motora está levantada. • A roda motora está envolvida numataoalhafine (pano)? • O aspirador robot está preso na soleira da porta?	• Levante o aspirador robot e coloque-omanualmente na estação do carregarador para correção-lo. • Deslgue o interruptor de corrente e remove os fios. • Deslgue o interruptor de corrente e mova o aspirador robot para及其他 local para continuar a limpeza. • Deslgue o interruptor de corrente e retire a aoalhafine. • Deslgue o interruptor de corrente e mova o aspirador robot para及其他 local para continuar a limpeza.
O poder da sucção é fracо ao limpar.	• Verifique se o saco do pô está cheio. • Verifique se a entrada de sucoção está obstruía comsubstências estranhas. • Verifique se o filtro está obstruído.	• Pare o aspirador robot e esvazie o saco do pô. • Deslgue o interruptor de corrente e retire as substancias estranhas da entrada de sução. • Limpe bem o filtro.

LISTA DE VERIFICAÇÃO ANTES DE LIGAR PARA O SERVIÇO DE ASSISTÊNCIA

SINTOMA	LISTA DE VERIFICAÇÃO	MEDIDA A TOMAR
O aspirador robot não encontrar o_carregaror.	Verifique se a ficha do carregaror está corremente inserida na tomada.Se houver algo Obstáculo num raio deerca de 1 m àrente do carregaror eça de 0,5 m à esquerda e à direita do carregaror, tem de removesses obstáculos.Se houver algo substência estranha no pino de energia, limpe-o com uma toalha seca.O VIRTUAL GUARD estáinstalado perto do carregaror?	Mova o VIRTUAL GUARD paraoutro local de modo a que o aspirador robot possa carregar-se automaticamente.
O aspirador robot passa através do VIRTUAL GUARD.	As baterias do VIRTUAL GUARD está gastas?O VIRTUAL GUARD está definido para o modo Proteção (portvirtual)?O indicator luminoso do modo está desligado?	Substitua as baterias.(2 baterias alcalinas Tipo D(LR20))Defina o VIRTUAL GUARD parao modo de Barreira (parede virtual).Verifique se o VIRTUAL GUARD está desligado e defina-o para o modo desejado.
A duração das baterias do VIRTUAL GUARD é demasiado curta.	Está a usar baterias secas de manganésio?	Substitua as baterias porbaterias alcalinas novas.(2 baterias alcalinas Tipo D(LR20))

RESOLUÇÃO DE PROBLEMAS ASSINALADOS COM CÓDIGOS DE ERRO

Código DE ERRO	MOTIVO	SOLUÇÃO
00	• O aspirador robot ficou travado ou preso durante a movimentação.	• Deslgue o interruptor de corrente na parte inferior e mova o aspirador robot para um local diferente.
01	• Hó subestâncias estranhas (fios, papel, brinquados, etc.) presas na escova elétrica.	• Deslgue o interruptor de corrente na parte inferior e retire as substâncias estranhas da escova elétrica.
02	• Hó subestâncias estranhas (fios, papel, brinquados, etc.) presas na roda motora da esquerda.	• Deslgue o interruptor de corrente na parte inferior e retire as substâncias estranhas da roda motora da esquerda.
03	• Hó subestâncias estranhas (fios, papel, brinquados, etc.) presas na roda motora da direita.	• Deslgue o interruptor de corrente na parte inferior e retire as substâncias estranhas da roda motora da direita.
05	• Verifique o sensor do amortecedor.	• Puxe o amortecedor preso ligeiramente para fora.
06	• Hó subestâncias estranhas (pó, manchas, etc.) na janela do sensor de obstáculos.	• Deslgue o interruptor de corrente na parte inferior e limpe as substâncias estranhas das janelas dos senseores dianteiro e traseiro usingo um pano macio.
07	• Hó subestâncias estranhas (pó, manchas, etc.) na janela do sensor de declives.	• Deslgue o interruptor de corrente na parte inferior e limpe as substâncias estranhas da janela do sensor de declives usingo um pano macio.
08	• O saco do pô não está colocado.	• Coloque o saco do pô até que ele encaixe com um “clique”.
09	• Hó subestâncias estranhas (fios, panos, etc.) presas na escova rotativa lateral para limpeza de cantos.	• Deslgue o interruptor de corrente na parte inferior e limpe as substâncias estranhas da escova rotativa lateral para limpeza de cantos.

• Se carregar no botão Iniciar/Parar ou desligar o interruptor de corrente, limpa o código de erro.

Especificações do produto

Carregador (estão)

CLASSIFICacao	ARTIGO	DETAILHE
Especificações mecânicas	Diâmetro	355mm
	Altura	93mm
	Peso	4.0kg
Especificações eletricas	Tensão	AC 220-240V~, 50-60Hz
	Consumo de energia durante a ricerca	50 W
	Consumo de energia da unidade principal	40 W
	Especificações da bateria	14.4V / 2,000 mA
Especificações de limpeza	Capacidade do saco do pó	Cerca de 0.6 l
	Tipo de carreamento	Carregamento automatico/ manual
	Modo de limpeza	Limpeza Automática, Pontual, Máxima, Manual, Cantos, Programada
	Tempo de carreamento	Aproximamente 120 minutos
	Tempo de limpeza (uma superficie dura)	Aproximamente 90 minutos
Método de limpeza		Reconhecimento da forma do tecto
Tipo do botão da unidade principal		Tipo botão

Este Aspirador foi aprovado de acordo com as seguintes normas.

Directiva UEM : 2004/108/EEC

Diretiva de Segurança de Baixa Tensão: 2006/95/EC

SAMSUNG

Se tiver alguma dúvida ou comentário sobre os produtos Samsung,

contacte por favor a nossa linha de apoio a clientes Samsung.

80820-SAMSUNG (726-7864)

www.samsung.com
