Type de produit	Alimentation pour ordinateur
Marque	SilverStone
Modele	Strider Plus ST85F-P 80PLUS Silver
Puissance nominale	850 W
Certification efficacite	80 PLUS Silver
Format	ATX
Dimensions (L x l x H)	150 mm x 150 mm x 86 mm (taille standard ATX)
Poids	Environ 2.1 kg
Refroidissement	Ventilateur silencieux de 120 mm
Gestion des cables	Modulaire (cables amovibles)
Connecteurs principaux	1 x 24 broches ATX, 1 x 8 broches EPS (ou 4+4), 4 x 6+2 broches PCIe, 8 x SATA, 4 x Molex, 1 x Floppy
Tension d entree	100-240 V AC (auto-detection, PFC actif)
Protections	Surtension (OVP), surintensite (OCP), court-circuit (SCP), sous-tension (UVP)
Usage	Interieur uniquement, environnement sec
Garantie	5 ans (garantie constructeur)
Compatibilite	ATX12V v2.4, prises en charge multicartes graphiques
Securite	Ne pas ouvrir le boitier, debrancher avant maintenance

FOIRE AUX QUESTIONS - STRIDER PLUS ST85F-P 80PLUS SILVER SILVERSTONE

Quelle est la puissance de cette alimentation ?

La puissance nominale est de 850 watts, certifiee 80 PLUS Silver pour une efficacite elevee.

Comment installer l'alimentation correctement ?

Assurez-vous que l'interrupteur est sur 'O', debranchez le cable secteur, puis branchez tous les connecteurs (ATX 24 broches, CPU 8 broches, PCIe, SATA, etc.) avant de remettre sous tension et d'allumer avec l'interrupteur 'I'. Consultez la notice pour les details.

L'alimentation ne demarre pas, que faire ?

Verifiez que le cable secteur est branche, que l'interrupteur est sur 'I', que la tension secteur correspond bien a votre region (pour les modeles sans PFC, mais ici le PFC est actif), et que tous les connecteurs internes sont correctement enfonces. Attendez 5 minutes apres mise hors tension pour reinitialiser les protections.

Quels connecteurs sont fournis avec cette alimentation ?

Les connecteurs incluent : 1 x ATX 24 broches, 1 x EPS 8 broches (separable en 4+4), 4 x PCIe 6+2 broches, 8 x SATA, 4 x Molex et 1 x Floppy.

Puis-je utiliser cette alimentation avec une carte mere ancienne (ATX 20 broches) ?

Oui, le connecteur 24 broches peut etre utilise sur une carte mere 20 broches (les 4 broches supplementaires restent libres). Le connecteur CPU 8 broches est compatible 4 broches en le separant.

Est-ce que cette alimentation est modulaire ?

Oui, le Strider Plus ST85F-P dispose de cables modulaires pour ne brancher que les cables necessaires, facilitant le rangement et le flux d'air.

Comment entretenir et nettoyer l'alimentation ?

Debranchez toujours l'alimentation du secteur avant tout nettoyage. Utilisez un chiffon doux et sec pour l'exterieur. Aspirez doucement la poussiere a travers les grilles, sans ouvrir le boitier. Ne jamais injecter de liquide.

Que signifie la certification 80 PLUS Silver ?

Elle garantit un rendement d'au moins 85% a 50% de charge et 82% aux charges faibles et elevees, reduisant la consommation electrique et la chaleur degagee.

Quelles protections sont integrees ?

L'alimentation est protegee contre les surtensions (OVP), surintensites (OCP), courts-circuits (SCP) et sous-tensions (UVP) pour securiser vos composants.

Puis-je reparer l'alimentation moi-meme ?

Non, l'alimentation contient des tensions dangereuses. Ne l'ouvrez jamais, car cela annulerait la garantie et presenterait un risque d'electrocution. Confiez toute reparation a un professionnel.

MODE D'EMPLOI STRIDER PLUS ST85F-P 80PLUS SILVER SILVERSTONE

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

Veuillez assurer que l'alimentation d'énergie n'est pas branchée au câble de courant alternatif.

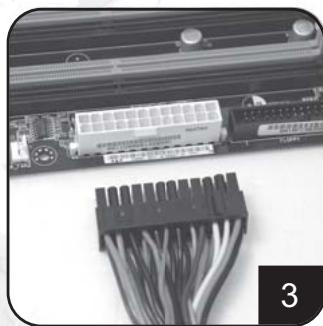

Raccorder le cable electrique d'ATX 20broche/EPS 24 broche au connecteurcorrespondant de la carte principale.

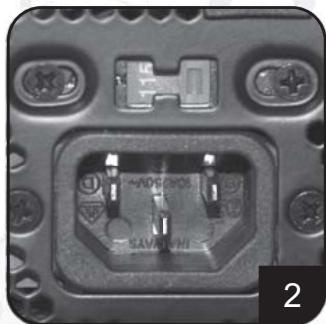

Commuter à la tension correcte de votre local. (pour des alimentations d'énergie de non-PFC seulement) Note : Les alimentations d'énergie avec la fonction de PFC peuvent ajuster la tension de puissance d'entrée automatiquement sans intervention d'utilisateur.

Raccorder le câble électrique d'ATX +12V 4-broche/EPS +12V 8-broche au connecteur correspondant de la carte principale.

Placer l'alimentation d'énergie dans l'endroit de châssis indiqué pour l'alimentation d'énergie et la fixer. (référez à votre manuel de châssis)

Raccorder le câble électrique de PCI-E 6 broches/8-broches PCI-Express au connecteur correspondant de la carte vidéo. (au besoin)

Installation de l'alimentation d'énergie (pour l'installation du système nouveau)

Raccorder les câbles électriques de SATA au lecteur dur ou aux dispositifs de SATA.

Raccorder le petit câble électrique de 4-broche au lecteur de disque couples ou à d'autres dispositifs compatibles

Raccorder le câbles électriques périphériques 4-broche aux lecteur dur IDE, au lecteur optiques ou à d'autres dispositifs.

Réinstaller le couvercle du châssis, et la fixer. (Référez-vous à l'installation du châssis).

Raccorder les câbles électriques périphériques de 4 broches aux ventilateurs en utilisant les connecteurs périphériques. (Variété de C. C +12V).

Raccorder le câble de courant alternatif à l'alimentation d’énergie. (Attention : veuillez ne pas utiliser la douille de prolongation, si l’utilisation de la douille de prolongation est nécessaire, évitez l’utilisation combinée avec d’autres appareils électroménagers de puissance plus élevée tels que TV, l’amplificateur audio, etc...).

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

Allumer l'alimentation d'énergie par le changement au mode de « I » (entrée-sortie).

Attention: L'alimentation d'énergie est en Standby.

Le système en marche et en arrêt est commandé par la carte principale. (Référez-vous au manuel de carte principale).

Installation d'alimentation d’énergie (pour le remplacement)

Après la mise hors tension du système, commuter l'alimentation d'énergie à la position de « O » pour désactiver le système de Standby et s'assurer que le système se branche à la source de puissance.

Enlever le câble de courant alternatif de l'alimentation d'énergie.

Enlever tous les câbles d'alimentation d'énergie branchés à la carte vidéo de carte principale et, au lecteur dur et à tout autre dispositif.

Enlever l'alimentation d'énergie du châssis. (Référez-vous au manuel de l'installation de votre châssis.)

1. Référez-vous à l'étape 1 « l'installation d'alimentation d'énergie (pour l'installation du système nouveau) »

Notes et attentions d'utilisation d'alimentation d'énergie.

1. L'alimentation d'énergie inclut la tension dangereuse ; veuillez ne pas ouvrir l'alimentation d'énergie en aucune condition. Une fois que la clôture d'alimentation d'énergie est ouverte, elle ne sera plus couverte par la garantie.
2. Veuillez employer l'alimentation d'énergie dans des environnements secs.
3. N'obstruer, insérer, ni mettre rien dans les passages et ouvertures de l'alimentation d'énergie.
4. Le câble à C. A. inclus avec l'alimentation d'énergie a été strictement examiné par l'usine pour des défauts et la qualité, utiliser seulement le câble à C. A. fourni avec votre alimentation d'énergie. Le câble de courant alternatif fabriqué par un tiers peut produire des résultats incompatibles et probablement endommager toute alimentation de système ou d'énergie.
5. Ce produit est conçu pour l'usage d'intérieur seulement.

Dépannage

Si votre alimentation d'énergie ne fonctionne pas correctement, référez-vous aux étapes suivantes :

1. Veuillez s'assurer que le commutateur de tension est en mode correct pour l'usage dans votre endroit (115V ou 230V). (pour des alimentations d'énergie sans fonction de PFC seulement)
2. Veuillez s'assurer que le câble de courant alternatif est raccordé à l'alimentation d'énergie.
3. Veuillez s'assurer que le mode « l » de l'alimentation « d'énergie entrée-sortie » est choisi.
4. Vérifier une deuxième fois pour voir si tous les cartes vidéo de carte principale, lecteurs durs, et câbles de dispositifs sont branchés correctement.
5. Veuillez arrêter l'alimentation d'énergie en commutant « entrée-sortie » au mode de « O ». Attendez approximativement 5 minutes pour que l'alimentation d'énergie remette à zéro ses mécanismes de protection, puis alimenter le mode de « I » et redémarrer le système.

ATTENTION : L'alimentation d'énergie inclut la tension dangereuse ; veuillez ne pas ouvrir l'alimentation d'énergie dans aucune circonstance. Une fois que la clôture d'alimentation d'énergie est ouverte, elle ne sera plus couverte sous la garantie.

Connecteurs d'alimentation d'énergie

ORANGE +3.3V

Connecteur de puissance d'eps de carte principale 24-broche.

Supporter la dernière carte principale de ATX/BTX PC.

Supporter carte principale de serveur d'EEB/CEB/poste de travail.

ORANGE +3.3V

ORANGE +3.3V

BLACK GND

RED +5V BLACK CNG

BLACK GND RED +5V

BLACK GND

GREY PS-ON

PURPLE +5Vsb

YELLOW +12V

ORANGE +3.3

BLUE -12V

BLACK GND

GREEN PS-ON TRENTON

BLACK GND BLACK CND

BLACK GND BLACK GND

BLAN/C

RED +5V

RED +5V

Connecteur de puissance de carte principale ATX 20-broche

Supporter carte principale ATX PC.

5.3

BLACK GND

BLACK GND BLACK GND

BLACK GND BLACK CND

YELLOW +12V

YELLOW +12V

YELLOW +12V YELLOW

YELLOW +12V

5.5

BLACK GND

BLACK GND

YELLOW +12V

YELLOW +12V

Connecteur de puissance EPS 8-broche CPU +12V

Supporter serveur/ poste de travail CPU Dual.

Supporter le système de CPU singulier dernier.

Connecteur de puissance ATX 4-broche CPU +12V

Supporter le système de CPU singulier dernier.

5.5

YELLOW +12V

YELLOW +12V

YELLOW +12V

BLACK GND

BLACK SENS

BLACK GND

GND

SENSE

GND

Connecteur de puissance pci-e 6-broche.

Supporter la carte vidéo gamme haute PCI-Express, certaines cartes vidéo à gamme haute peut exiger deux connecteurs à PCI-E 6-broche.

5.6

YELLOW +12V

YELLOW +12V YELLOW +12V

YELLOW +12V BLACK SENSE

BLACK SENSE

BLACK

BLACK

BLACK

BLACK

GND

SENSE

GND

GND

Connecteur de puissance pci-e 8 broche.

Supporter la carte vidéo gamme haute PCI-Express, certaines cartes vidéo à gamme haute peut exiger deux connecteurs à PCI-E 8-broche.

5.7

YELLOW +12V

BLACK GND

RED +5V

BLACK GND

ORANGE +3.3V

5.8

YELLOW +12V

BLACK GND

BLACK GND

BED +5V

5.9

YELLOW +12V

BLACK

BLACK GND

RED +5V

Connecteur de puissance de disque dur SATA

Supporter lecteur de disque dur dernier SATA.

Connecteur de puissance standard périphérique 4-broche

Supporter lecteur dur IDE/SCSI, lecteur optique, ventilateur, etc....

Petit connecteur de puissanceouplede4-broche.

Supporter dispositif de couple standard ou dispositifs compatibles.

Connecteurs d'alimentation d'énergie

Le fil convertissant

au connecteur à 8 broches EPS pour convertir au connecteur d'ATX 4-broches

Attention:

1. Veuillez arrêter votre système et commuterez au mode de « O » sur l'alimentation d'énergie avant de brancher ou de débrancher des connecteurs de puissance.

Les connecteurs montrés ci-dessus peuvent différer selon le modèle de leur alimentation d'énergie.

Garantie

Les défauts ou les dommages aux composants du produit resulting du produit défectueux sont couverts sous la garantie.

Les dommages résultant dans les conditions suivantes seront réparés ou remplacés sous la juridiction de SilverStone.

1. L'utilisation selon des instructions fournies dans ce manuel, sans l'abus, ou d'autres actions inadéquates.
2. Dommages non provoqués par désastre normal (tonnerre, feu, tremblement de terre, inondation, sel, vent, insectes, animaux etc...)
3. Le produit n'est pas démonté, modifié, ou fixé. Composants non démontés ou replacés.
4. La marque/autocollants de garantie n'est pas enlevée ni cassée.

Les dommages résultant de conditions autres que ceux énumérés ci-dessus ne sont pas couverts sous la garantie.
