MAXREVO EMR1500EGT - Alimentation pour PC ENERMAX - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Alimentation ATX
Puissance	1500 W
Certification	80 PLUS Gold
Tension d'entrée	100-240 V
Dimensions approximatives	150 x 190 x 86 mm
Poids	3.5 kg
Connecteurs principaux	1 x 24-pin, 2 x 4+4-pin CPU, 6 x 6+2-pin PCIe
Compatibilités	Compatible avec les cartes mères ATX, Micro-ATX, Mini-ITX
Fonctions principales	Protection contre les surcharges, protection contre les courts-circuits, ventilation silencieuse
Entretien et nettoyage	Nettoyage régulier des ventilateurs et des grilles d'aération recommandé
Pièces détachées et réparabilité	Pas de pièces détachées disponibles pour la réparation
Sécurité	Conforme aux normes CE, UL, FCC
Informations générales	Idéale pour les configurations hautes performances et les jeux intensifs

FOIRE AUX QUESTIONS - MAXREVO EMR1500EGT ENERMAX

Comment installer le bloc d'alimentation ENERMAX MAXREVO EMR1500EGT ?

Assurez-vous que votre boîtier est compatible avec le format ATX. Placez le bloc d'alimentation dans le boîtier en alignant les vis, puis fixez-le solidement. Connectez les câbles d'alimentation à la carte mère et aux composants selon les instructions du manuel.

Que faire si le bloc d'alimentation ne s'allume pas ?

Vérifiez si le câble d'alimentation est correctement branché à la prise murale et au bloc d'alimentation. Assurez-vous que le commutateur à l'arrière du bloc est sur 'ON'. Si le problème persiste, essayez de tester le bloc d'alimentation avec un autre système ou vérifiez les connexions internes.

Pourquoi le ventilateur du bloc d'alimentation fonctionne-t-il constamment à pleine vitesse ?

Le ventilateur peut fonctionner à pleine vitesse si le bloc d'alimentation détecte une température élevée ou une charge excessive. Assurez-vous que le boîtier est bien ventilé et que le bloc d'alimentation n'est pas obstrué par des poussières. Vérifiez également l'état des composants connectés.

Le système ne démarre pas après l'installation du bloc d'alimentation, que faire ?

Vérifiez toutes les connexions des câbles d'alimentation, notamment ceux de la carte mère et des périphériques. Assurez-vous que tous les composants sont correctement installés et qu'il n'y a pas de court-circuit. Si nécessaire, testez le bloc d'alimentation sur un autre système.

Comment vérifier si le bloc d'alimentation fonctionne correctement ?

Vous pouvez utiliser un testeur d'alimentation pour vérifier les tensions de sortie. Alternativement, vous pouvez connecter le bloc d'alimentation à une autre configuration fonctionnelle pour voir si elle démarre correctement.

Y a-t-il des précautions particulières à prendre lors de l'utilisation du ENERMAX MAXREVO EMR1500EGT ?

Évitez d'exposer le bloc d'alimentation à l'humidité ou à des températures extrêmes. Assurez-vous que le boîtier est bien ventilé pour éviter la surchauffe. Ne surchargez pas le bloc d'alimentation au-delà de sa capacité nominale.

Comment nettoyer le bloc d'alimentation ?

Éteignez et débranchez le bloc d'alimentation avant de le nettoyer. Utilisez un aspirateur ou un chiffon sec pour enlever la poussière à l'extérieur et à l'intérieur des grilles d'aération. Ne pas utiliser d'eau ou de produits chimiques.

MODE D'EMPLOI MAXREVO EMR1500EGT ENERMAX

Manuel d'utilisateur

Merci d'avoir besoin l'alimentation ENERMAX! Veuillez lire avec attention ce manuel avant de procéder à l'installation de l'alimentation.

Nous souhaiterions attirer votre attention sur le fait qu'un ordinateur est fragile et demande de respecter certaines conditions pour fonctionner de façon optimale. Pour éviter tous problèmes et augmenter la durée de vie de votre système, nous vous suggérons de :

• Ne pas placer votre système près d'un radiateur ou de toutes autres sources de chaleur
• Ne pas placer votre système près d'une source magnétique
• Ne pas placer votre système dans une pièce humide, et/ou sale, et/ou un environnement soumis à des vibrations
• Ne pas exposer votre système à la lumière directe du soleil
• Suffisamment refroidir votre système par l'ajout de ventilateurs supplémentaires si nécessaire
• Si vous utilisez une rallonge électrique, assurez-vous qu'elle puisse supporter le courant nécessaire au bon fonctionnement de tous les appareils connectés. Sinon déportez le branchement des appareils à forte consommation électrique sur une autre prise murale. Si vous dépassez les capacités de charge maximale supportées par votre câble électrique, vous risquez de couper l'alimentation.
• Si vous souhaitez ajouter un onduleur à votre système, veuillez à désirer la capacité Watts/VA ajustée. Ex.

Modèle d'alimentation	Capacité minimale sugérée pour votre onduleur
EMR1200EWT	1400W / 2000VA
EMR1350EWT	1600W / 2300VA
EMR1500EWT	1700W / 2400VA

• Si vous souhaitez brancher plusieurs autres appareils à votre onduleur, comme une imprimante ou un moniteur, veillez à choisir une capacité en courant plus élevé.
• Assurez-vous que les capacités de votre onduleur en watts et VA soient suffisantes, sans quoi votre réserve d'énergie sera fortement réduite ou simplement nulle en cas de coupure de courant.

Elements pratiques

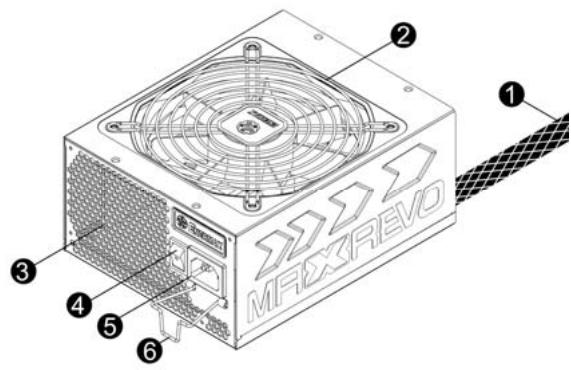

① Cable de sortie: Veuillez vérifier les sections "Cables & Connecteurs". ② Ventilateur. #1 ③ Ventilation en Nid d'abeille. #1 ④ Bouton ON/OFF: (I=ON, O=OFF). #2 ⑤ Connecteur AC. #2 ⑥ CordGuard. #3

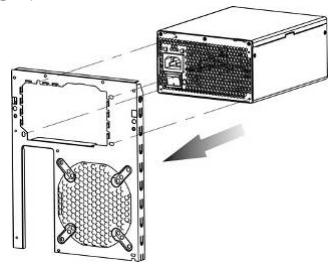

① Mettre l'alimentation dans le boîtier, et vous assurer que le bouton est bien sur la position "O".

② Insérer simultanément les deux côtés du système de fixation CordGuard dans l'emplacement prévu à cet effet proche du connecteur d'alimentation.

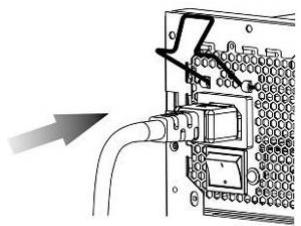

(3) Brancher le câble dans l'alimentation.

④ Refermer le système CordGuard pour bloquer le câble d'alimentation.

1. CordGuard est compatible avec le câble A. C. fourni avec l'alimentation ENERMAX fonction CordGuard. Les autres câbles A. C. sont susceptibles d'être incompatibles.
2. Lorsque vous réalisez des manipulations du système, veuillez retirer le cable d'alimentation de la prise murale ou mettre l'alimentation en position 'O'.

CABLES & Connecteurs

Tous les connecteurs sont étudiés pour éviter une mauvaise insertion. Si vous ne parvenez pas à insérer facilement un câble dans un connecteur, veuillez vérifier son sens d'insertion. Ne pas forcer ou modifier les connecteurs. Cela pourrait endommager votre système ou l'alimentation. La garantie sera annulée. Veuillez suivre les instructions ci-dessous pour le branchement des câbles modulaires.

20P&16P: MB/CPU

12V1 RS	5V RS	5Vsb	12V1	PW OK	PS ON	GND	-12V	5V	5V
RS-	3.3V RS	12V1	12V1	GND	GND	GND	5V	5V	5V

5P: SATA/4P Molex/Périphériques

3.3V

5V

GND

GND

12V4

3.3V

5V

GND

GND

12V6

12V2	12V2	GND	GND	GND	GND	3.3V	3.3V
12V2	12V2	GND	GND	GND	GND	3.3V	3.3V

3.3V

5V

GND

GND

12V4

3.3V

5V

GND

GND

12V6

3.3V

5V

GND

GND

12V4

3.3V

5V

GND

GND

12V6

GND	GND	GND	12V3	12V3	12V3
GND	GND	GND	12V3	12V3	12V3

GND	GND	GND	12V4	12V4	12V4
GND	GND	GND	12V4	12V4	12V4

GND	GND	GND	12V6	12V6	12V6
GND	GND	GND	12V6	12V6	12V6

GND	GND	GND	12V3	12V3	12V3
GND	GND	GND	12V3	12V3	12V3

GND	GND	GND	12V5	12V5	12V5
GND	GND	GND	12V5	12V5	12V5

GND	GND	GND	12V5	12V5	12V5
GND	GND	GND	12V5	12V5	12V5

12P: gpu/cpu/ram

*Veillez connecter les connecteurs de 16-broche et de 20-broche dans les sockets respectives afin d'activer les connecteurs de 24-broche carte-mère et de 8-broche CPU.

*Ce produit intègre la protection contre sur-courant sur les rails 12V multiple. Si vous laissez de nombreux périphériques consommer la puissance sur un seul rail 12V, il peut déclencher la protection contre sur-courant et éteindre le système. Veillez distribuer les câbles d'alimentation de certains périphériques vers d'autres rails 12V pour partager la charge afin d'assurer la stabilité et la sécurité.

	24P Carte Mère Pour la nouvelle génération de cartes mères serveur et stations de travail ATX/EEB/CEB
	8P CPU +12V La configuration 8-pins supporte les serveurs et stations de travail multi-CPU et certaines mono CPU.
	48P CPU +12V La configuration 4-pins supporte les systèmes mono CPU.
	6+2P (8P) PCI Express, en mode combiné La configuration 8-pins supporte les dernières cartes graphiques PCI-E.
	6+2P (8P) PCI Express, en mode séparé / 6P PCI Express La configuration 6-pins supporte la plupart des cartes graphiques PCI-E.
	SATA #1 Pour les disques durs/ lecteurs optique SATA/SAS.
	4P Molex #2 Pour les disques durs/ lecteur optique IDE/SCSI/SAS ou quelques cartes graphiques AGP.
	FDD Pour lecteur de disquette

CABLES modulaires fournis

Utiliser uniquement les câbles modulaires certifiés par ENERMAX et fournis avec l'alimentation. Les autres câbles pourraient ne pas être compatibles et pourraient endommager votre alimentation, votre système, et annuler la garantie.

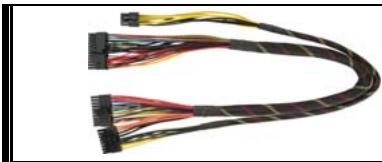

EMC014-G: 2 x 6+2P (8P) PCI-E 2.0 Câble modulaire pour 1 ou 2 cartes graphiques nécessitant des connecteurs PCI-E 6P ou 8P.

EMC018-G: 8P & 4P +12V CPU/RAM power Câble modulaire pour les stations de travail et serveurs intégrant plus de 4 CPUs et 16 RAMs .

EMC019-G: 4 x SATA drives Câble modulaire pour lecteurs SATA/SAS comme les disques durs et lecteurs optiques.

EMC020-G: 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD connector Câble modulaire pour lecteur et autres périphériques IDE/SCSI/SAS, plus connecteur d'alimentation pour 1 FDD.

EMC021-G: 2 x SATA & 2 x 4P Molex Câble modulaire pour lecteur et autres périphériques SATA/SAS/IDE/SCSI.

EMC022:24P MB & 8P CPU

Les câbles modulaires fournis sont différents selon les modèles et les pays. ■ Nous proposons des câbles optionnels. Pour les découvrir, visitez www.enermax.com

À l'intention des intégrateurs : Si votre configuration nécessite des câbles modulaires spéciaux, veillez contacter votre représentant commercial Enermax.

BRANCHER / DEBRANCHER UN CABLE MODULAIRE

	Brancher un cable modulaire à l'alimentation Le connecteur 5P / 12P des cables modulaires porte une flèche: Procédez ainsi pour connecter un cable: 1. Connecteur noir sur socket noir, et rouge avec rouge. 2. Les flèches blanches se rencontre. 3. Ainsi la connexion est possible.
	Débrancher un cable modulaire de l'alimentation Les connecteurs 5P / 12P des cables modulaires ont deux crochets de sutureté qui s'accrochant au socket de l'alimentation. Pour-retirer le cable, appuyez sur les deux crochets et tirer doucement.

Demarrer votre systeme

Avant de démarrer votre système, veuillez vérifier les points suivants:

1. Le connecteur d'alimentation principal est correctement branché (24P).
2. Le connecteur CPU +12V (4P ou 8P), et/ou le connecteur 4P Molex (si nécessaire) sont correctement branchés.
3. Tous les autres connecteurs nécessaires sont correctement branchés.
4. Le cordon d'alimentation doit être connecté à la prise électrique murale et à l'alimentation.
5. Fermer le boîtier de votre système.
6. Placer le bouton ON/OFF de l'alimentation sur la position 'ON' et votre système est prêt à démarrer.

Protection, precaution et securite

Cette alimentation intègre plusieurs protections. Dans des situations anormales, celle-ci s'arrête automatiquement pour éviter tout danger pour vous et votre PC. Ces situations sont la plupart du temps liées à un dysfonctionnement d'un composant ou à une mauvaise manipulation. Dans ces circonstances, merci de suivre les points suivants :

1. Placer le bouton I/O de l'alimentation sur la position 'O', puis déconnecter le câble d'alimentation de la prise murale électrique aisément accessible.
2. Vérifier la température de l'alimentation en la touchant. Si elle est juste chaude, cela peut être dû à un mauvais fonctionnement du ventilateur ou à la mauvaise position de votre PC.
3. Attendre quelques minutes que l'alimentation refroidisse.
4. Reconnecter le cordon d'alimentation au mur et à l'alimentation elle-même.
5. Placer le bouton I/O de l'alimentation sur la position 'I' et relancerer votre système.
6. Vérifier si tous les ventilateurs fonctionnent.
7. Contacter le service technique de chaque composant qui vous semble être la cause de ce problème.

Si vous avez des questions, merci de contacter ENERMAX ou l'un de ses agents à travers le monde.

Les informations contenues dans ce document peuvent être soumises à des modifications sans préavis.
