MAXREVO EMR1500EGT - Alimentatore per PC ENERMAX - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Alimentatore per PC desktop
Marca	ENERMAX
Modello	MAXREVO EMR1500EGT
Potenza nominale	1500 W
Formato	ATX / EPS (compatibile con schede madri ATX, EEB, CEB)
Dimensioni (L x P x A)	150 x 86 x 180 mm (stima formato ATX standard)
Peso	Circa 2,5 kg (stima)
Alimentazione di ingresso	100-240 V CA, 50-60 Hz
Certificazione 80 PLUS	Gold (stima secondo la serie MAXREVO)
Protezioni integrate	Overcorrente (OCP), sovratensione (OVP), sottotensione (UVP), cortocircuito (SCP), sovraccarico (OPP), surriscaldamento (OTP)
Gestione dei cavi	Modulare completo
Ventola	1 ventola di raffreddamento
Sistema CordGuard	Sì, per fissare il cavo di alimentazione
Connettori principali	1x 24 pin (scheda madre), 2x 8 pin CPU, 6+2 pin PCI-E, SATA, Molex, FDD
Numero di rail +12V	Multiplo (protezione OCP per rail)
Manutenzione e pulizia	Spolverare regolarmente le griglie di ventilazione con un panno morbido o aria compressa. Non aprire il case.
Sicurezza	Scollegare prima di qualsiasi intervento. Non esporre all'umidità. Utilizzare solo i cavi forniti.
Ricambi e riparabilità	I cavi modulari di ricambio sono disponibili presso ENERMAX. L'alimentatore non è riparabile dall'utente; contattare il servizio clienti.
Informazioni generali	Garanzia del produttore: fare riferimento al manuale. Prodotto in Cina.

Domande frequenti - MAXREVO EMR1500EGT ENERMAX

Come installare l'alimentatore ENERMAX MAXREVO EMR1500EGT?

Posizionare l'alimentatore nel case, bottone su 'O'. Collegare il cavo di alimentazione, quindi accendere. Assicurarsi che tutti i connettori siano correttamente inseriti (scheda madre, CPU, GPU). Fare riferimento allo schema dei cavi nel manuale.

Cosa fare se l'alimentatore non si avvia?

Verificare che il bottone ON/OFF sia su 'I', che il cavo di alimentazione sia collegato a una presa funzionante e che tutti i connettori interni siano ben inseriti. Se il problema persiste, provare con un'altra presa o contattare il servizio post-vendita.

A cosa serve il sistema CordGuard?

CordGuard è un dispositivo di blocco del cavo di alimentazione sull'alimentatore per evitare una disconnessione accidentale. Si fissa sul connettore CA e si richiude dopo il collegamento.

Come collegare i cavi modulari?

Allineare la freccia bianca del connettore maschio con la freccia bianca della presa femmina. Spingere delicatamente fino allo scatto. Per rimuovere, premere sulle due clip di sicurezza e tirare.

Posso utilizzare cavi modulari non ENERMAX?

No, utilizzare solo i cavi certificati ENERMAX forniti o acquistati come opzione. Altri cavi potrebbero essere incompatibili e danneggiare l'alimentatore o il sistema, annullando la garanzia.

Quale capacità di UPS è consigliata per il MAXREVO EMR1500EGT?

Si consiglia di utilizzare un UPS di almeno 1700 W / 2400 VA per garantire una riserva sufficiente in caso di blackout. Adattare la capacità se si collegano altri dispositivi.

Come distribuire il carico sui rail +12V?

Per evitare l'attivazione della protezione OCP, distribuire i cavi di alimentazione delle periferiche su diversi rail +12V. Ad esempio, collegare alcuni dischi rigidi su un cavo SATA e altri su un altro.

Quali sono le protezioni di questo alimentatore?

L'alimentatore integra protezioni contro sovracorrente (OCP), sovratensione (OVP), sottotensione (UVP), cortocircuito (SCP), sovraccarico (OPP) e surriscaldamento (OTP). In caso di anomalia, si spegne automaticamente.

L'alimentatore è compatibile con schede madri a 24 pin?

Sì, dispone di un connettore principale a 24 pin compatibile con schede madri ATX, EEB e CEB. Assicurarsi di collegare correttamente i connettori a 20 e 16 pin per gli attivatori.

Come pulire l'alimentatore?

Scollegare l'alimentatore e utilizzare un panno morbido o aria compressa per rimuovere la polvere dalle griglie di ventilazione. Non aprire il case, poiché ciò annullerebbe la garanzia e presenterebbe un rischio.

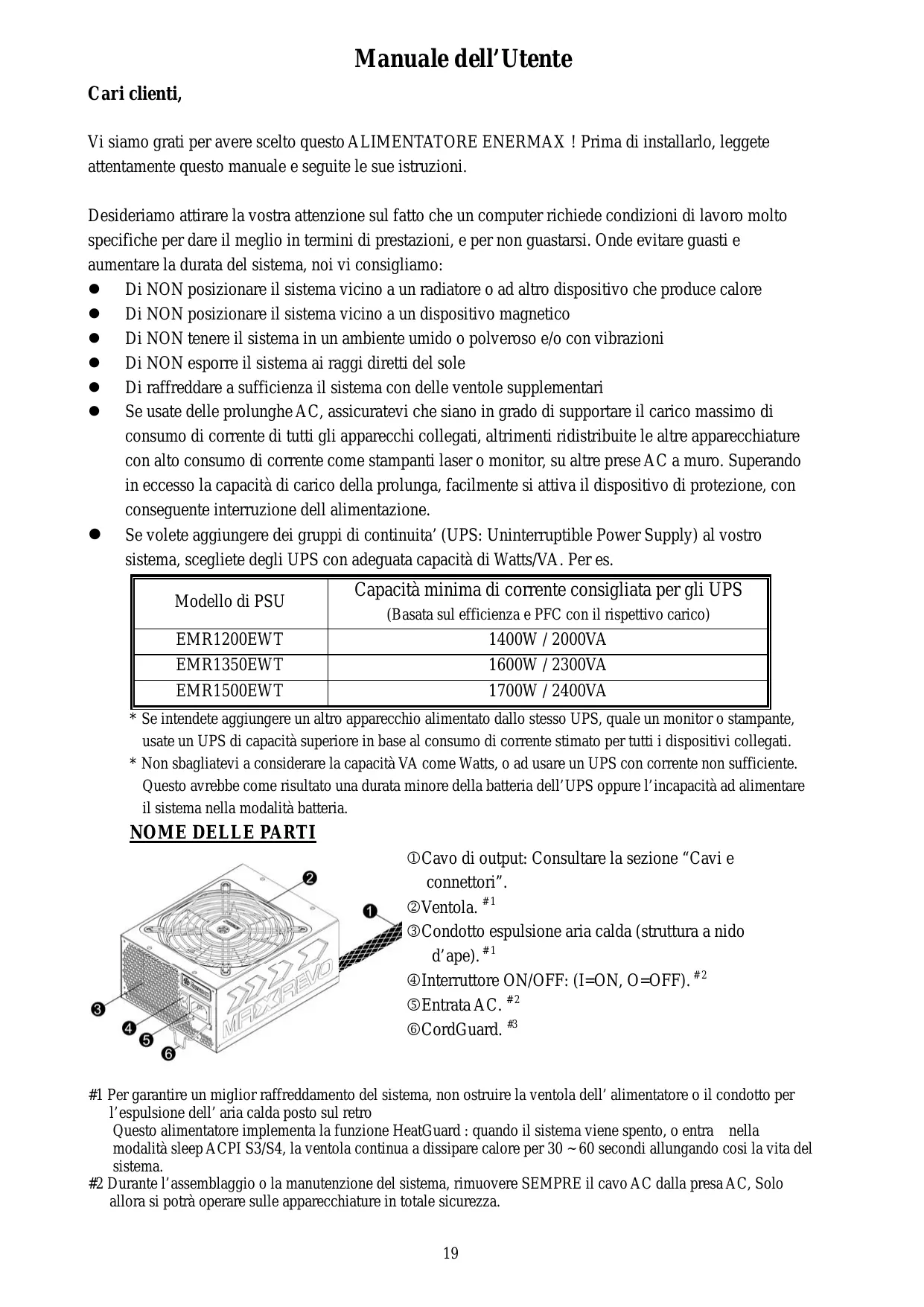

MANUALE UTENTE MAXREVO EMR1500EGT ENERMAX

Vi siamo grati per averere scelto quello ALIMENTATORE ENERMAX! Prima di installarlo, leggete attendamente quello manuale e seguite le sue istruzioni.

Desideriamo attirare la vostraattenzione sul fatto che un computer richiede condizioni di lavoro molto specifiche per dare il meglio in termini di prestazioni, e per non guastarsi. Onde evitare guasti e augmentare la durata delsystema, moi vi consigliamo:

• Di NON posizionare ilsystema vicino a un radiatore o ad altri dispositivo che produce calore
• Di NON posizionare il sistema vicino a un dispositivo magnetico
  Di NON tenere ilsystema in un ambiente umido o polveroso e/o con vibrazioni
  Di NON esporre il sistema ai raggi diretti del sole
  Di raffreddare a sufficienza ilsystema con delle ventole supplementari
• Se usate delle prolunghe AC, assicuratevi che siano in grado di supportare il carico massimo di consumo di corrente di tutti gli apparecchi collegati, altrimenti ridistribuite le altre apparecchiature con alto consumo di corrente come stampanti laser o monitor, su altre prese AC a muro. Superando inccesso la capacité di carico della prolunga, migliormente si attiva il dispositivo di protezione, con seguente interruzione dell alimentazione.
  Se volete aggungere dei gruppi di continuita' (UPS: Uninterruptible Power Supply) al vostrosystema, scegliete degli UPS con adeguata energia di Watts/VA. Per es.

Modello di PSU	Capacità minima di corrente consigliata per gli UPS (Basata sul efficienza e PFC con il rispetto carico)
EMR1200EWT	1400W / 2000VA
EMR1350EWT	1600W / 2300VA
EMR1500EWT	1700W / 2400VA

• Se intendete aggiungere un altro apparecchio alimentato dallo stesso UPS, quale un monitor o stampante, usate un UPS di capacité superiore in base al consumo di corrente stimato per tutti i dispositivi collegati.
• Non sbagliatevi a considerare la capacité VA come Watts, o ad usare un UPS con corrente non sufficiente. Questo avrebbe come risultato una durata minore della batteria dell'UPS oppure l'incapacità ad alimentare ilsystema nella modalità batteria.

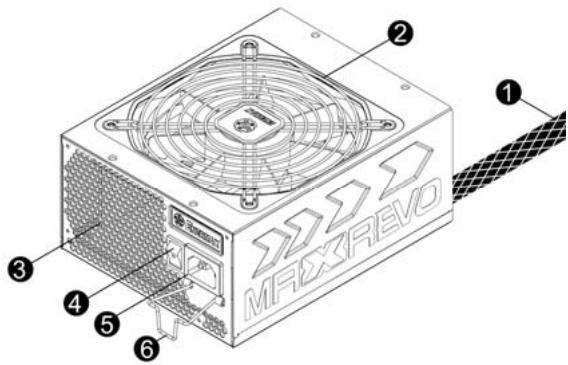

NOME DELLE PARTI

① Cavo di output: Consultare la sezione "Cavi e connettori".
② Ventola. #1
③ Condotto espulsione aria calda (struttura a nido d'ape). #1
④ Interruttore ON/OFF: (I = ON O = OFF) .#2
⑤Entrata AC. #2
⑥ CordGuard. #3

1 Per garantire un miglior raffreddamento del sistema, non ostruire la ventola dell' alimentatore o il condotto per l'espulsione dell'aria caldaippo sul retro. Questo alimentatore implementa la funzione HeatGuard : quando il sistema viene spento, o entra nella modalità sleep ACPI S3/S4, la ventola continua a dissipare calorie per 30 60 secondi allungandoosi la vita del sistema.
2. Durante l'assemblaggio o la manutenzione delsystema, rimuovere SEMPRE il cavo AC alla presa AC, Solo alla si potra operare sulle apparecchiature in totale sicurezza.

3 Il cavo di alimentazione AC, cui sconnettersi a seguito di sollecitationi improprie. Il dispositivo Enermax CordGuard, mantiene saldamente in posizione il connettore di alimentazione, evitando spegnimenti improvisi ed il danneggiamento del PC.

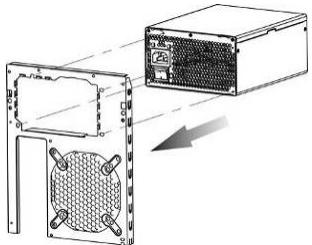

① Alloggiare l'alimentatore all'interno del case ed assicurarsi che il connettore I/O sia in posizione “O”.

② Premere contemporaneamente le due alette del dispositivo CordGuard ed inserirle negli apposti fori di alloggiamento vicino al cavo di alimentazione AC.

③ Connettere il cavo AC all'Alimentatore.

④ Chiudere il dispositivo CordGuard, mediante pressione su diesso. Ciò consente di mantenere perfettamente in posizione il connettore AC.

1. CordGuard nasce per essere impiegato esclusivamente con Alimentatori Enermax Compatibili.L'installazione su prodotti di另一zza potrebbe dare luogo a problemi.
2. Quando si esuguono operazioni di installationo manutenzione del systema si deve SEMPRE rimuovere il cavo di alimentazione AC dal relativo connettore

CAVIE CONNECTORI

Tutti i connettori sono stati progettati per impedirne l'insertimento errato. Se non fosse possibile inseire con facilità un connettore, controllate se il suo orientamento è corretto. Non cercate di inserirlo a forza o di modificare i connettori: quello potrebbe danneggiare l'alimentatore ed i componenti delsystema,或者其他 invalidate la garanzia. Il seguente grafico illustra il layout delle prese modulari e la distribuzione delle linee.

20P&16P:MB/CPU

12V1 RS	5V RS	5Vsb	12V1	PW OK	PS ON	GND	-12V	5V	5V
RS-	3.3V RS	12V1	12V1	GND	GND	GND	5V	5V	5V

12V2	12V2	GND	GND	GND	GND	3.3V	3.3V
12V2	12V2	GND	GND	GND	GND	3.3V	3.3V

5P:SATA/4PMolex/Peripherals

3.3V

5V

GND

GND

12V4

3.3V

5V

GND

GND

12V4

3.3V

5V

GND

GND

12V4

3.3V

5V

GND

GND

12V6

3.3V

5V

GND

GND

12V6

3.3V

5V

GND

GND

12V6

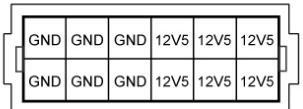

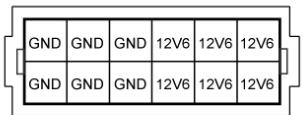

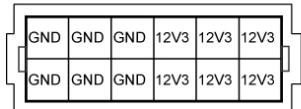

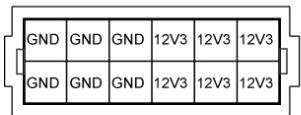

12P:GPU/CPU/RAM

Per ave i connettori 24pin MB e 8pin CPU bisogna collegare i connettori da 16pin e 20pin nei rispettivi socket.
Questo prodotto include una protezione per sovraccarico per linea multipla da 12v. Se si lascia che molte periferiche usino solo una linea da 12v, ciò potrebbe far scattare la protezione per sovraccarico e spegnere ilsystema.Per sud dividere il carico di corrente e assicurare la miglior estabilità e sicurezza consigliamo di ricollegare i cavi di alimentazione delle periferiche ad altre linee da 12v.

	Scheda madre 24P Per le nuove generazioni MB : ATX/EEB/CEB.
	8P CPU +12V Per server/workstation multi-CPU e sistemi a CPU singola
	4P CPU +12V La configurazione a 4-pin supporta molti sistemi ATX/BTX.
	6+2P (8P) PCI Express, in modalità combinata La configurazione a 8-pin supporta quale schede grafiche di ultima generatione, che richiedono il connettore PCI-E a 8 pin.
	6+2P (8P) PCI Express, in modalità separata / 6P PCI Express La configurazione a 6-pin supporta quale schede grafiche ad elevata prestazione che richiedono il connettore PCI-E a 6 pin.
	SATA #1 Per ilettori SATA/SAS.
	4P Molex #2 Per ilettori IDE/SCSI/SAS o per alcuni modelli di schede grafiche AGP
	FDD Perlettori floppy o schede add-on.

1 Certilettori SATA accettano il connettore SATA o Molex 4P. Usare l'uno o l'alto connettore per alimentare il driver, MA NON TUTTI E DUE! Controllare il manuale dellettore per i dettagli.

2 Alcune MB potrebbero richiedere quello connettore allo scopo di ripartire la corrente, necessariaagli sot PCI-E , erogata sulla linea +12V del connettore principale a 24 Pin. Nel caso il vostroistema contenga più schede grafiche di fascia alta,collegate il connettore al Socket corrispondente sulla MB. In seguito controllate, sul manuale della stessa, per ottenere maggiori dettagli.

CAVI MODULARI IN DOTAZIONE

Usare SOLO cavi modulari ENERMAX forniti in dotazione con l'alimentatore ENERMAX. Cavi di terzi potrebbero non essere compatibili e potrebbero causare un danno al sostro PSU e/o alsystema: l'uso di cavi di terme parti renderà nulla la garanzia del PSU.

EMC014-G: 2 x 6+2P (8P) PCI-E 2.0 Cavo modulare per 1 o 2 schede grafiche PCI Express, che richiedono il connettore PCI-E 6P o 8P.

EMC018-G: 8P & 4P +12V CPU/RAM Cavo modulare per supportare server/workstation speciali con più di 4 CPU e 16 GB RAM.

EMC019-G: 4 x SATA drives Cavo modulare perlettori SATA/SAS e HDD.

EMC020-G: 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD connector Cavo modulare perlettori IDE/SCSI/SAS ed altri periferiche.

EMC021-G: 2 x SATA & 2 x 4P Molex Cavo modulare perlettori SATA/SAS/IDE/SCSI e periferiche.

EMC022 :24P MB & 8P CPU

I cavi modulari in dotazione potrebbero presentare differenze a seconda del modello e del luogo di commercializzazione
Ulteriori cavi opzionali sono disponibili per la vendita all'indirizzo: www.enermax.com

Note: Se il vosto stema richiede un particolare cavo modulare per la sua configurazione, contattate l'assistenza tecnica di ENERMAX.

- COME ATTACCARE/ STACCARE I CAVI MODULARI

Attacco dei cavi modulari al PSU Il connettore da 5-pin / 12-pin sul cavo modulare e la presa modulare del PSU ha un segno di freccia. È extremamente facile effettuare il collegamento corretto: 1. Connettore nero alla presa nera, lo stesso dicasi per il connettore rosso. 2. Le punte della freccia deve corrisponde.

Come staccare i cavi modulari dal PSU Il connettore da 5-pin / 12-pin sul cavo modulare ha due ganci per agganciarsi con le prese modulari del PSU. Quando si stacca la spina del cavo modulare dal PSU, premere i due ganci insieme ed estrarre delicatamente il cavo.

ACCENSIONEL SISTEMA

Prima di accendere ilsystema controllare che:

1. Il connettore principale della corrente (24 pin) sua adeguatamente collegato.
2. Il connettore di corrente CPU +12V (configurazione 4 o 8 pin), e/o un connettore Molex 4P (se richiesto da MB) sua adeguatamente collegato.
3. Tutti gli altri connettori necessari siano adeguatamente collegati.
4. Il cavo AC sua adeguatamente collegato alla presa a muro e alla presa di entrata AC del PSU.
5. Chidere il telaio del sistema.
6. Accendere il PSU girando l'interruttore ON/OFF su "ON", e il sistema è primo.

PROTEZIONE, SICUREZZA E AFFIDABILITA

Il PSU ENERMAX è dotato di molto protezioni. In caso di situazioni anomale, l'alimentatore viene spento automaticamente per evitare pericoli verso le persono o componenti del PC. La protezione viene generalmente attivata dal malfunzionamento di un componente o alla negligenza dell'utente. In quello caso verificare il PC e l'ambiente di lavoro procedendo come segue:

1. Portare l'interruttore I/O dell'alimentatore nella posizione "O", scollegare il cavo CA alla presa a muro e l'alimentatore dall'ingresso CA.
2. Controllare la temperature del PSU toccandolo. Se risultata molto caldo potrebbe esserci un malfunzionamento delle ventole o della ventola PSU o un montaggio errato del PC.
3. Attendere alcuni minuti fino al raffreddamento del PSU.
4. Ricollegare il cavo CA alla presa a muro e l'alimentatore all'ingresso CA.
5. Portare l'interruttore I/O dell'alimentatore nella posizione "I" e riavviare il sistema.
6. Controllare se tutte le ventole funzionano.
7. Contattare il supporto technician del costruttore del componente che si ritiene sua la causa del problema (p.e. MB, GPU o PSU).

Se avete domande o avete bisogno di supporto, contattate il vosto rivenditore o il centro assistenza della filiale ENERMAX
