Marque	S.PLUS
Modèle	VT 900 M
Type de produit	Ventilateur mural hélicoïde
Débit d'air	900 m³/h
Vitesse de rotation	1300 tr/min
Alimentation	230 V - 50 Hz monophasé
Intensité nominale	0,31 A
Puissance absorbée	46 W
Niveau sonore	42 dB(A)
Indice de protection	IP40
Classe d'isolation	B (température maxi 40°C)
Protection thermique	Automatique
Matériau de l'hélice	Tôle d'acier
Équilibrage dynamique	Oui
Dimensions (mm) - A	333
Dimensions (mm) - B	92,5
Dimensions (mm) - C	31,5
Dimensions (mm) - D	25,5
Poids	2,5 kg
Type de montage	Mural, toutes positions
Régulation	Manuelle (REM) ou automatique (RA)
Longueur du câble	0,50 m (3 fils)
Entretien	Nettoyage régulier pour éviter l'accumulation de poussière
Sécurité	Déconnecter avant intervention ; protections obligatoires si zone dangereuse accessible
Options disponibles	Grille de protection côté hélice, volets d'obturation

FOIRE AUX QUESTIONS - VT 900 M S.PLUS

Comment installer le ventilateur VT 900 M ?

Le ventilateur peut être installé dans n'importe quelle position de l'axe. Fixez-le en utilisant les trous de fixation de la platine (murale) ou de la bride de la virole (tubulaire). Assurez-vous que le diamètre de l'ouverture ou des conduits n'est pas inférieur à celui du ventilateur. Vérifiez que l'hélice tourne librement avant de réaliser le branchement électrique.

Quel type de câblage électrique est requis ?

Le ventilateur est livré avec un câble 3 fils (Phase + Neutre + Terre) d'environ 0,50 m. Raccordez-le au réseau électrique en respectant Phase/Neutre/Terre. L'installation doit respecter les directives basse tension (72/23/CEE), machine (89/392/CEE) et compatibilité électromagnétique (89/336/CE).

Comment réguler la vitesse du ventilateur ?

La vitesse peut être régulée manuellement à l'aide d'un régulateur électronique (type REM) ou automatiquement avec une boîte de régulation automatique à sonde décentralisée (type RA) qui ajuste la vitesse en fonction de la température. Consultez le tableau de spécifications pour choisir le régulateur adapté à votre installation.

Puis-je utiliser le ventilateur dans n'importe quelle position ?

Oui, ces ventilateurs sont conçus pour fonctionner dans n'importe quelle position de l'axe. Assurez-vous simplement que la fixation est sécurisée et que l'hélice peut tourner librement.

Comment entretenir le ventilateur ?

Il est important de nettoyer régulièrement le ventilateur pour éviter l'accumulation excessive de poussière, qui peut entraver le refroidissement du moteur et nuire aux roulements et à l'équilibrage de l'hélice. Avant toute intervention, déconnectez le ventilateur du réseau électrique.

Que faire si le ventilateur ne démarre pas ?

Vérifiez d'abord que l'alimentation électrique est présente et que le câble est correctement branché (Phase/Neutre/Terre). Assurez-vous que l'hélice tourne librement et que la protection thermique ne s'est pas déclenchée. Si le problème persiste, contactez un professionnel.

Quelle est la signification de IP40 ?

IP40 signifie que le ventilateur est protégé contre les corps solides de plus de 1 mm (outils, fils) mais n'est pas protégé contre l'eau. Il est adapté à un usage intérieur dans des environnements secs.

Le ventilateur est-il équipé d'une protection thermique ?

Oui, tous les moteurs des ventilateurs de la série VT sont équipés en standard d'une protection thermique automatique. Ils sont de classe B et peuvent fonctionner avec une température ambiante maximale de +40°C.

Quelles sont les dimensions exactes du ventilateur ?

Les dimensions exactes du VT 900 M sont : A = 333 mm, B = 92,5 mm, C = 31,5 mm, D = 25,5 mm. Le poids est de 2,5 kg. Consultez le schéma dans la notice pour plus de détails.

Puis-je commander des pièces de rechange ?

Des options telles qu'une grille de protection côté hélice ou des volets d'obturation sont disponibles. Pour les pièces de rechange, veuillez contacter le fabricant S.PLUS ou un revendeur agréé. La notice ne précise pas de numéros de pièces.

MODE D'EMPLOI VT 900 M S.PLUS

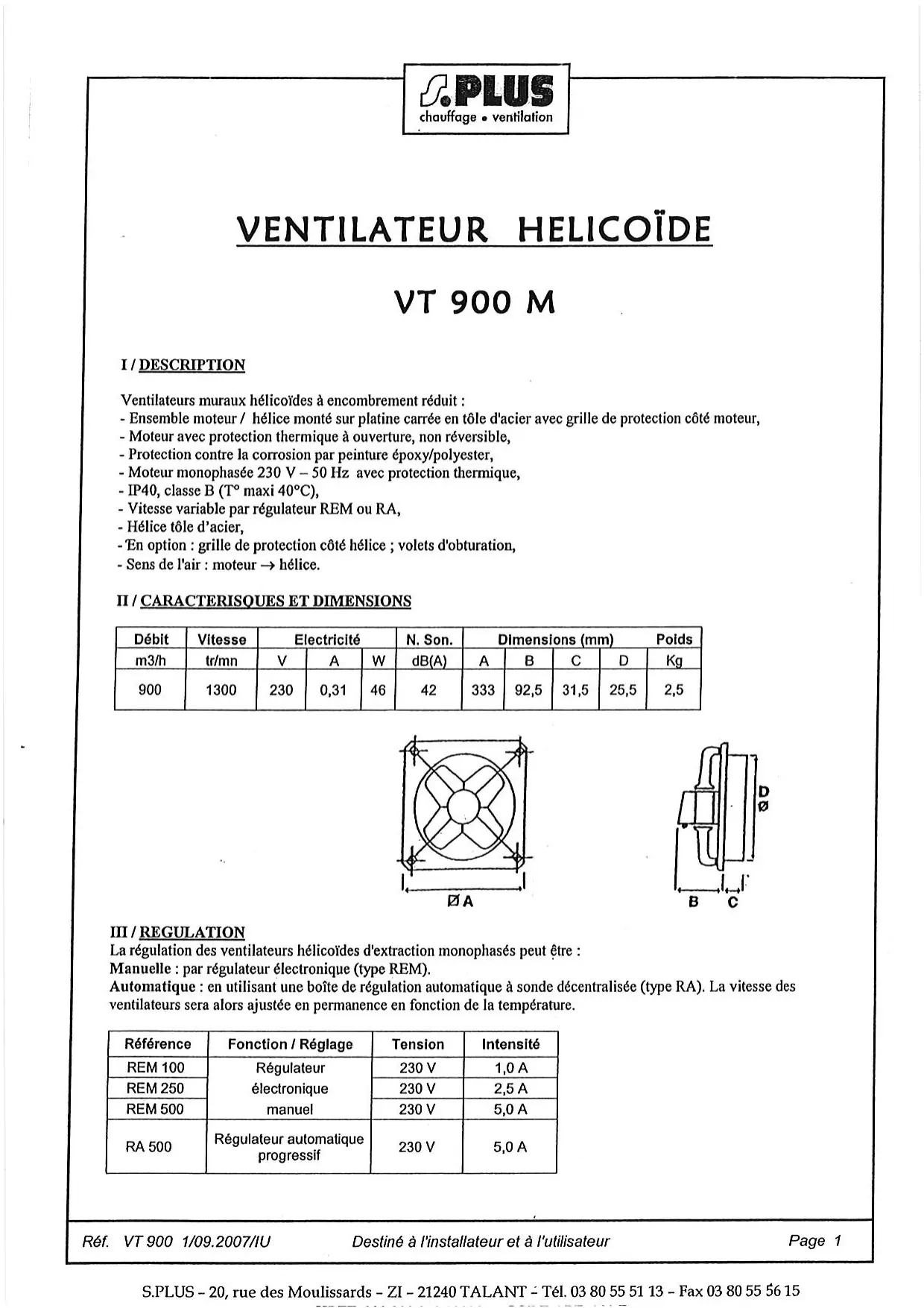

Ventilateurs muraux hélicoides à encombrement réduit :

• Ensemble moteur / hélice monté sur platine carrée en tôle d'acier avec grille de protection côté moteur,
• Moteur avec protection thermique à ouverture, non réversible,
• Protection contre la corrosion par peinture epoxy/polyester,
• Moteur monophasé 230V - 50Hz avec protection thermique,
• IP40, classe B (T° maxi 40°C), vitesse variable par régulateur REM ou RA, -Hélice tolle d'acier,
• En option: grille de protection côté hélice; volets d'obturation, -Sens de l'air: moteur hélice.

Débit	Vitesse	Electricité			N. Son.	Dimensions (mm)				Poids
m3/h	tr/mn	V	A	W	dB(A)	A	B	C	D	Kg
900	1300	230	0,31	46	42	333	92,5	31,5	25,5	2,5

La régulation des ventilateurs hélicoïdes d'extraction monophasés peut être :

Manuelle : par régulateur électronique (type REM).

Automatique : en utilisant une boîte de régulation automatique à sonde décentralisée (type RA). La vitesse des ventilateurs sera alors ajustée en permanence en fonction de la température.

Référence	Fonction / Réglage	Tension	Intensité
REM 100	Régulatorélectroniquemanuel	230 V	1,0 A
REM 250		230 V	2,5 A
REM 500		230 V	5,0 A
RA 500	Régulator automatiqueprogressif	230 V	5,0 A

Les ventilateurs de la série VT ont été fabriqués en respectant de rigoureuses normes de fabrication et de contrôle qualité (ISO 9001). Tous les composants ont été vérifiés; tous les ventilateurs ont été testés en fin de montage. Dès la réception, vérifier :

1. Que les dimensions soient correctes.
2. Que l'exécution soit la bonne.
3. Que les caractéristiques figurant sur la plaque signalétique correspondent à celles que vous avez demandées (tension, fréquence, vitesse de rotation...).

L'installation doit être réalisée conformément à la législation en vigueur dans chaque pays.

Installation

Ces ventilateurs sont conçus pour pouvoir fonctionner dans n'importe quelle position de l'axe.

Vérifier que le diamètre de l'ouverture ou des conduits ne soit pas inférieur à celui du ventilateur. Fixer le ventilateur en position en utilisant les trous de fixation de la platine (murale) ou de la bride de la virole (tubulaire).

Avant de réaliser le branchement électrique, vérifier que l'hélice tourne librement.

Protections thermiques

Les moteurs des ventilateurs sont IP40, classe B et peuvent fonctionner avec une température ambianté de +40°C maxi. De plus, ils possèdent en standard une protection thermique automatique.

Hélice

Toutes les hélices sont équilibrées dynamiquement.

Entretien

Il est important de nettoyer le ventilateur régulièrement. L'accumulation excessive de poussière sur le ventilateur rend difficile le refroidissement du moteur et peut nuire aux roulements et à l'équilibrage de l'hélice.

V/raccordement electrique

Avant toute intervention sur le ventilateur, s'assurer qu'il est déconnecté du réseau, même s'il est à l'arrêt.

Le ventilateur VT 900 M est livré avec un câble 3 fils (Phase + Neutre + Terre) de 0,50 m environ.

Le raccorder au réseau électrique par l'intermédiaire de ce cable en respectant Phase/Neutre/Terre.

Important :

L'installation de ces ventilateurs doit respecter la directive basse tension 72/23/CEE, la directive machine 89/392/CEE, la directive sur la compatibilité électromagnétique 89/336/CE.

Si le ventilateur est installé de telle façon que sa zone dangereuse (toute zone dans ou autour de laquelle il existe un danger pour la sécurité ou la santé des personnes) est accessible aux utilisateurs, il devra être monté des protections.
