VM 75 PI - Ventilateur S.PLUS - Notice d'utilisation et mode d'emploi gratuit

Marque	S.PLUS
Modèle	VM 75 PI
Type de produit	Ventilateur sur pied
Usage	Intérieur uniquement
Alimentation	230 V - 50 Hz
Puissance	280 W
Ampérage	1,4 A
Débit d'air	15 000 m³/h
Poids	32 kg
Nombre de vitesses	3
Sélecteur de vitesse	Sur le moteur
Protection	Grille avant et arrière
Montage	Assemblage nécessaire (tube, base, moteur, hélice, grilles)
Nettoyage	Chiffon doux humide, sans détergent ni solvant
Stockage	Endroit sec et frais, avec housse de protection
Sécurité	Ne pas utiliser avec régulateur de vitesse électronique
Garantie	1 an
Cordon d'alimentation	Remplacer uniquement par pièce d'origine
Matériau	Métal et plastique
Accessoires fournis	Grille avant, grille arrière, hélice, tubes, base, vis
Oscillation	Non

FOIRE AUX QUESTIONS - VM 75 PI S.PLUS

Comment nettoyer le ventilateur ?

Avant tout nettoyage, débranchez le ventilateur. Nettoyez les pales et la grille avec un chiffon doux humide. N'utilisez jamais de détergent ou de solvant, et ne plongez pas l'appareil dans l'eau.

Puis-je utiliser ce ventilateur à l'extérieur ?

Non, ce ventilateur est prévu uniquement pour une utilisation en intérieur. Ne l'exposez pas à l'humidité ou aux projections de liquide.

Quelle est la puissance du ventilateur ?

Le ventilateur a une puissance de 280 W et un ampérage de 1,4 A sous 230 V - 50 Hz.

Comment assembler le ventilateur ?

Suivez le schéma fourni : fixez le tube extérieur sur la base métallique, emboîtez le tube intérieur, placez le moteur sur le support, fixez la grille arrière, installez l'hélice, puis fixez la grille avant avec les clips. Assurez-vous que toutes les vis sont bien serrées.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez d'abord que la fiche est correctement branchée et que la prise est alimentée. Si le problème persiste, contactez votre distributeur pour réparation ou échange sous garantie. N'intervenez pas vous-même.

Puis-je utiliser un variateur de vitesse avec ce ventilateur ?

Non, n'utilisez jamais ce ventilateur avec un régulateur de vitesse électronique. Cela présenterait un risque d'incendie et d'électrocution.

Quelles sont les précautions de sécurité importantes ?

Ne placez pas le ventilateur près d'une source de chaleur, ne l'utilisez pas sans la grille de protection, ne touchez pas les pales en fonctionnement, et débranchez-le avant tout déplacement ou nettoyage.

Quel est le poids du ventilateur ?

Le ventilateur pèse 32 kg (modèle VM 75 PI).

Quelle est la garantie de ce ventilateur ?

Ce ventilateur est garanti 1 an. En cas de problème, retournez-le à votre distributeur pour réparation ou échange pendant cette période.

Comment stocker le ventilateur hors saison ?

Stockez le ventilateur dans un endroit sec et frais, de préférence avec une housse de protection. Vérifiez que les vis de blocage et de l'hélice sont bien serrées avant de le ranger.

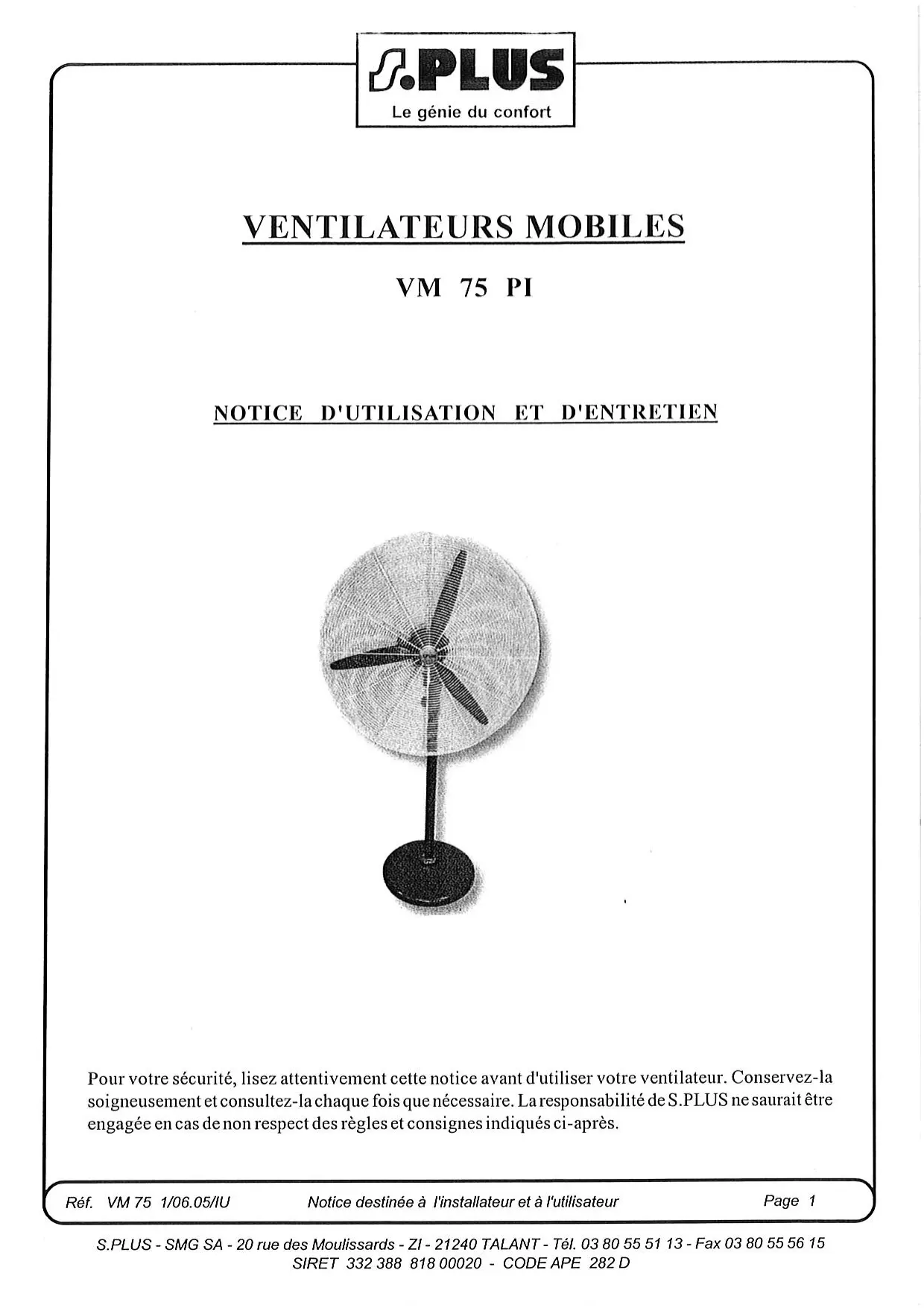

MODE D'EMPLOI VM 75 PI S.PLUS

Pour toute sécurité, lisez attentivement cette notice avant d'utiliser votre ventilateur. Conservez-la soigneusement et consultez-la chaque fois que nécessaire. La responsabilité de S. PLUS ne saurait être engagée en cas de non-respect des règles et consignes indiquées ci-après.

Ref. VM 75 1/06.05/IU

Notice destinée à l'installateur et à l'utilisateur

La bonne compréhension de ces instructions vous assurera le meilleur service de votre appareil dans les conditions de sécurité décrites. Comme pour toute utilisation d'un appareil électrique, il est indispensable de respecter les précautions élémentaires habituelles et notamment celles décrites ci-dessous:

• N'utiliser ce ventilateur que dans les conditions de ce livre d'instructions. Toute autre utilisation peut entraîner un risque d'électrocution ou d'incendie.
• Ce ventilateur est prévu pour une utilisation en intérieur uniquement.
• Afin d'écarter tout risque d'électrocution, ne pas placer ce ventilateur dans une fenêtre, ne pas le placer dans une zone humide, ne pas l'exposer à des projections de liquide.
• Toute utilisation en présence d'enfants doit être contrôlée par un adulte.
• Débrancher le ventilateur de sa prise d'alimentation électrique quand il n'est pas en service, avant de le déplacer et avant de le nettoyer.
• Ne pas faire fonctionner le ventilateur en présence de matières explosives ou gazeuses.
• Ne pas positionner le ventilateur à proximité d'appareils de chauffage, d'appareils de cuisson, de flammes.
• Ne pas se servir du ventilateur si le cordon d'alimentation ou la prise est endommagée ou après une chute de celui-ci.
• Ne pas introduire d'objets à travers la grille de protection. Ne jamais toucher les pales du ventilateur.
• Ne pas débrancher le ventilateur en tirant sur le cordon d'alimentation. Retirer la fiche de la prise en tirant celle-ci dans le même axe.
• N'utiliser aucun accessoire avec le ventilateur.
• Toujours utiliser le ventilateur sur une surface plane et sèche.
• Ne jamais faire fonctionner le ventilateur sans sa grille de protection ou avec une grille défectueuse.

ATTENTION: ne jamais utiliser le ventilateur avec un régulateur de vitesse électronique. Risque d'incendie et d'électrocution.

Instructions de montage

Voir schéma en annexe

Fonctionnement

• Placer le ventilateur sur une surface sèche et horizontale.
• Insérer la fiche dans une prise de courant 230V
• Sélectionner la puissance de ventilation nécessaire sur le sélecteur 3 vitesses fixé sur le moteur.

Entretien et stockage

• Avant tout nettoyage, arrêtez le ventilateur et le débranchez.
• Nettoyer les pales et la grille avec un chiffon doux humide.
• Ne jamais plonger le ventilateur dans de l'eau pour le nettoyer.
• N'utiliser aucun détergent ou solvant pour nettoyer le ventilateur.
• Replacer la grille de protection avant mise en route.
• Stocker le ventilateur dans un endroit sec et frais avec housse de protection.
• Vérifier que les différentes vis de blocage et notamment celles de l'hélice soient bien serrées.

Garantie-sav

• Cet appareil est garanti un an.
• En cas de problème avec votre ventilateur, nous vous recommandons de le retourner à votre distributeur pour réparation ou échange pendant la période de garantie.
• Ne procéder à aucune intervention vous-même afin d'éviter tout risque d'accident et la perte de vos droits à la garantie.
• Tout dommage au cordon d'alimentation doit être réparé immédiatement par un personnel qualifié. En aucun cas, il ne faut remplacer le cordon d'alimentation par une pièce autre qu'une pièce d'origine.

Puissance: 280W

Ampérage: 1,4 A

Voltage: 230V - 50Hz

Débit d'air: 15000m³/h

Poids: VM75PI=32kg

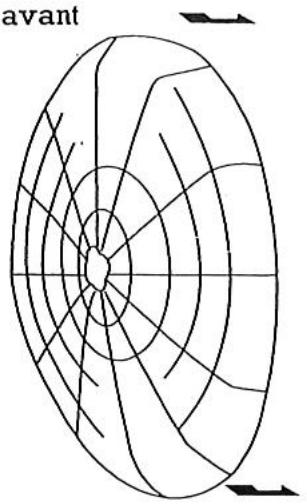

FIGURE 1 Grille avant

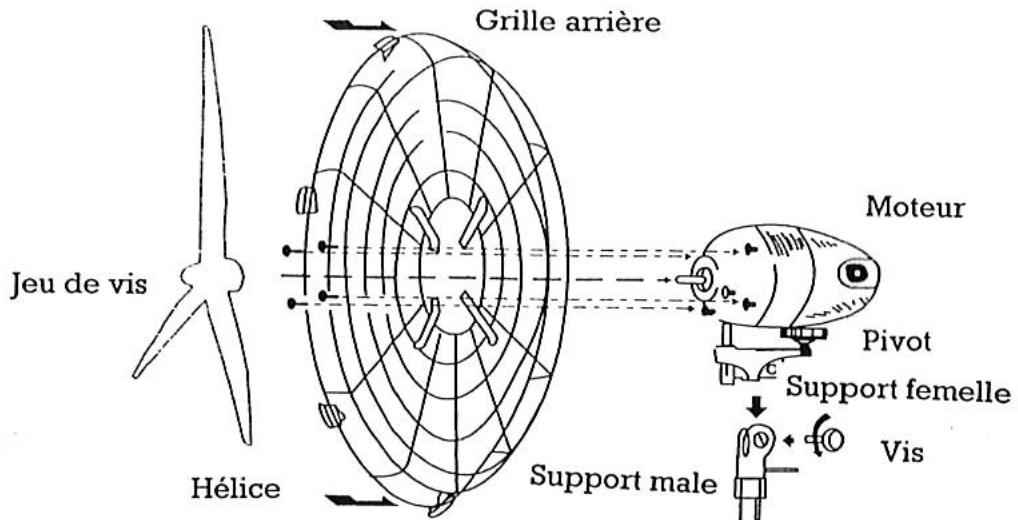

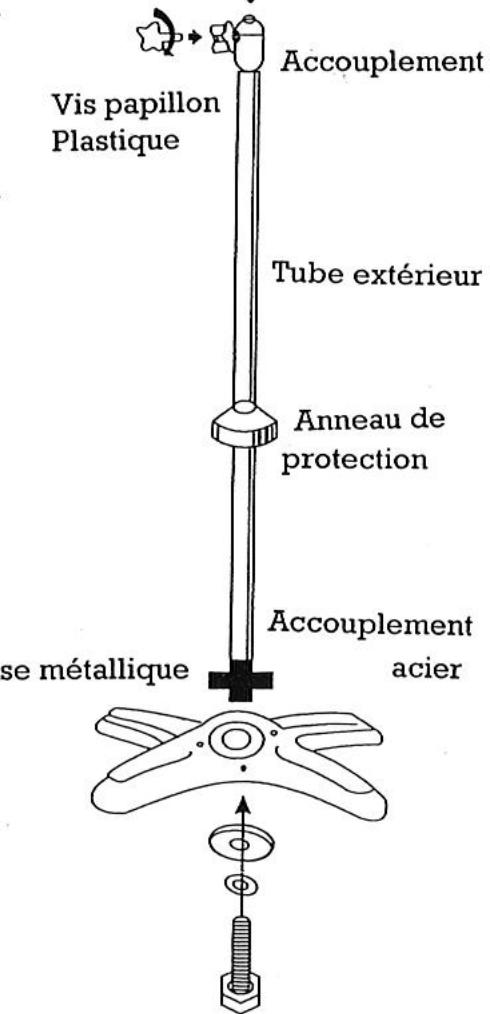

1) Fixer le tube extérieur sur la base métallique à l'aide des 4 vis puis fixer l'anneau de protection sur l'accouplement en acier. 2) Placer la vis papillon sur le tube extérieur avant d'emboiter le tube intérieur. 3) Placer le moteur sur le support mâle, l'ajuster à la bonne hauteur sur l'accouplement, visser avec la grande vis. 4) Fixer la grille arrière sur le moteur à l'aide des 4 vis. S'assurer que les vis soient bien serrées afin d'éviter les bruits de vibrations. (5) Placer l'hélice et la bloquer à l'aide de la vis de fixation. (6) Fixer la grille avant à la grille arrière à l'aide de clips. 7) Attention à ne pas tendre le cordon électrique entre le moteur et la prise de courant afin de ne pas générer l'oscillation du ventilateur en fonctionnement.

Nota : Avant la 1ère utilisation de votre ventilateur, assurez-vous qu'au montage les vis ont été bien serrées (hélice, moteur, support, grille...)
