Type de produit	Ventilateur hélicoïde à carrosserie cylindrique
Marque	S.PLUS
Modèle	VR 60
Débit d'air	9 500 m³/h
Pression disponible	12 mmCE
Tension	230 V
Puissance	550 W
Courant	4 A
Diamètre de la gaine	600 mm
Hauteur	600 mm
Longueur	0,60 m
Poids	42 kg
Classe de protection	IP55
Matériau des pales	Aluminium
Type de moteur	230 V - Classe IP55
Accessoires fournis	Poignée de transport, 2 roues, câble 2 fils + terre (sans prise)
Protection	Grille de protection à l'aspiration et au soufflage
Utilisation	Brassage ou extraction d'air pour locaux commerciaux, industriels, publics, sportifs
Raccordement électrique	Montage d'une prise 2P+T 10/16 A sur le câble
Mise en route	Par interrupteur rotatif sur le côté
Entretien	Nettoyer régulièrement moteur, hélice, grilles ; stocker à l'abri de la poussière et de l'humidité
Garantie	1 an, applicable en France uniquement
Installation	Sur une surface horizontale stable ; éloigner les enfants

FOIRE AUX QUESTIONS - VR 60 S.PLUS

Comment raccorder électriquement le ventilateur VR 60 ?

Montez une prise électrique 2 pôles + terre 10/16 A sur le câble fourni. Veillez à ce que l'alimentation soit protégée et conforme à la réglementation du pays d'utilisation.

Puis-je utiliser une rallonge électrique ?

Oui, mais elle doit être calibrée en fonction de la puissance du ventilateur (550 W) et de la longueur du câble. Évitez tout contact avec l'eau ou des produits agressifs.

Comment mettre en marche et arrêter le ventilateur ?

Utilisez l'interrupteur rotatif situé sur le côté. Ne l'arrêtez jamais en débranchant la prise électrique.

Quel entretien est nécessaire ?

Nettoyez régulièrement le moteur, l'hélice et les grilles de protection. Stockez l'appareil à l'abri de la poussière et de l'humidité.

Puis utiliser le ventilateur sans la grille de protection ?

Non, ne faites jamais fonctionner l'appareil sans sa grille de protection, sous peine de blessures graves.

Quel est le débit d'air du VR 60 ?

Le débit d'air est de 9 500 m³/h, avec une pression disponible de 12 mmCE.

Où puis-je utiliser ce ventilateur ?

Il convient pour le brassage ou l'extraction d'air dans des locaux commerciaux, industriels, publics, sportifs ou des bâtiments en construction. Il peut être raccordé à une gaine.

Quelle est la garantie du VR 60 ?

La garantie est de 1 an et s'applique en France uniquement. Elle couvre l'échange ou les pièces défectueuses après expertise, hors main-d'œuvre et transport.

Le ventilateur est-il facile à déplacer ?

Oui, il est équipé d'une poignée de transport et de deux roues pour le déplacer sans le soulever.

Que faire en cas de dysfonctionnement ?

Contactez le service après-vente de S.PLUS. N'essayez pas de réparer vous-même l'appareil, la garantie ne couvre pas les réparations par du personnel non qualifié.

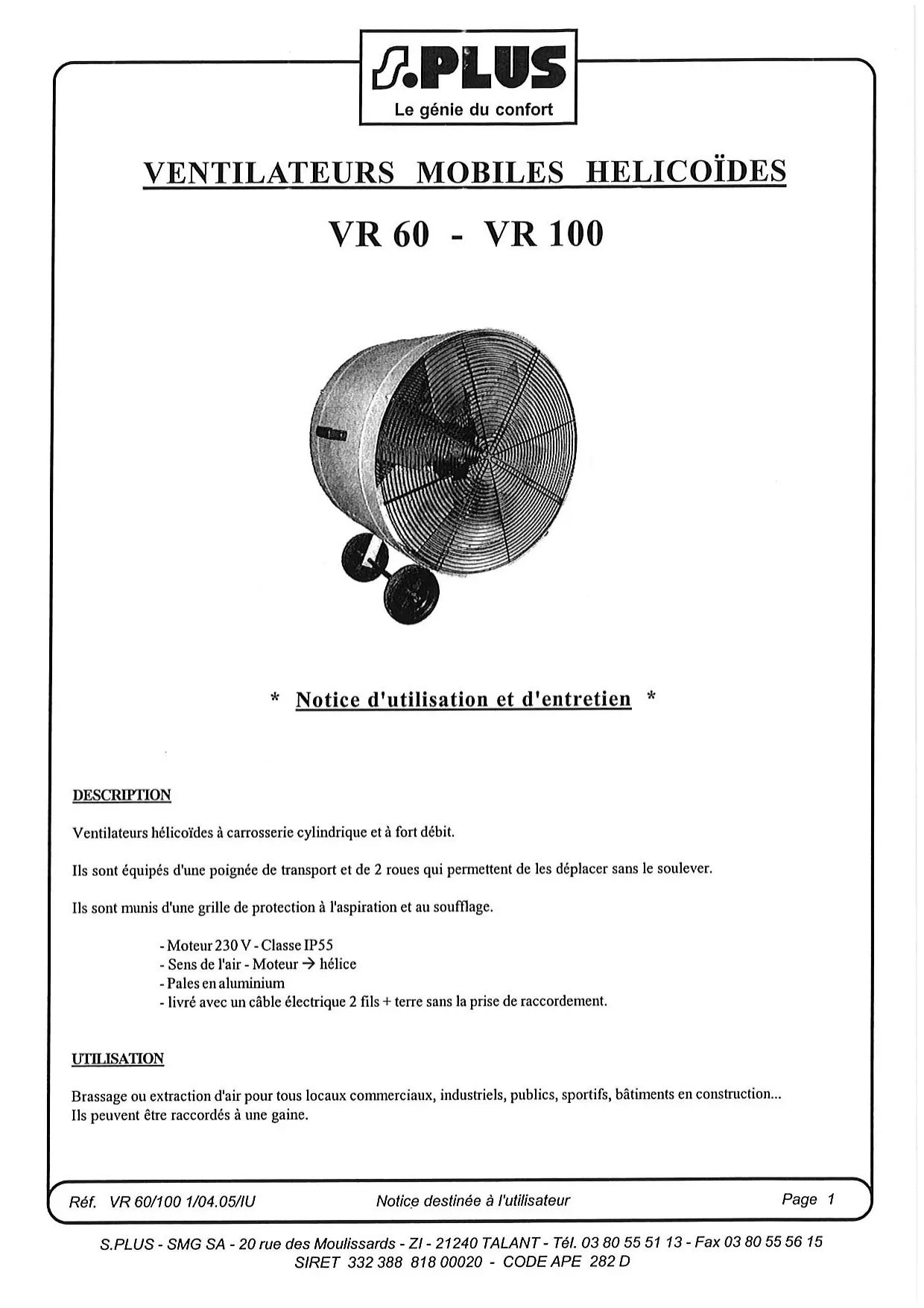

MODE D'EMPLOI VR 60 S.PLUS

Description

Ventilateurs hélicoides à carrosserie cylindrique et à fort débit.

Ils sont équipés d'une poignée de transport et de 2 roues qui permettent de les déplacer sans le soulever.

Ils sont munis d'une grille de protection à l'aspiration et au soufflage.

-Moteur 230 V -Classe IP55 -Sens de l'air-Moteur → héliçe - Pales en aluminium - livre avec un câble électrique 2 fils + terre sans la prise de raccordement.

Utilisation

Brassage ou extraction d'air pour tous locaux commerciaux, industriels, publics, sportifs, bâtiments en construction...

Ils peuvent être raccordés à une gaine.

Notice destinée à l'utilisateur

	Débit d'air	Pression disponible	ELECTRICITE			DIMENSIONS			Poids	Diamètre Gaine
			Volt	Ampère	Watt	Diamètre	Hauteur	Longueur
VR 60	9 500 m³/h	12 mmCE	230	4	550	600 mm	600 mm	0,60 m	42 kg	600 mm
VR 100	28 000 m³/h	4 mmCE	230	5,5	750	1 000 mm	1 000 mm	1,00 m	50 kg	1 000 mm

Raccordementelectrique-utilisation

• Monter une prise électrique 2 fils + terre 10/16 A sur le câble.
• Veillez à ce que l'alimentation électrique soit protégée et conforme à la règlementation du pays d'utilisation.
• Veillez à ce que les câbles électriques et les éventuelles rallonges ne soient pas en contact avec de l'eau ou des produits agressifs.
• Éloigner les enfants des appareils en fonctionnement.
• Poser le ventilateur sur une surface horizontale stable.
• Ne pas utiliser le ventilateur dans une ambiance à risque ou agressive.
• Les rallonges électriques éventuelles seront calibrées en fonction de la puissance du ventilateur et de la longueur du câble.
• Ne jamais faire fonctionner un ventilateur sans sa grille de protection.

Miseenroute/arrét

• Se fait par l'interrupteur rotatif sur le côté du ventilateur.
• Ne pas arrêter un ventilateur en débranchant son alimentation électrique.

Maintenance/entretien

• Tenir le ventilateur propre : moteur, hélice, grilles,... les nettoyer chaque fois que nécessaire.
• Le stocker à l'abri de la poussière et de l'humidité.

Garantie

La garantie s'applique en France uniquement. Les ventilateurs sont garantis 1 an.

Dans ce cadre, S. PLUS assure l'échange ou la fourniture des pièces reconnues défectueuses après expertise par son service après-vente.

Les frais de main d'œuvre, de déplacement et de transport sont à la charge de l'usager.

La garantie ne couvre pas les dommages dus à des installations non conformes à la présente notice et à la NFC 15-100, une utilisation impropre ou une tentative de réparation par du personnel non qualifié.
