Type de produit	Ventilateur mural hélicoïde
Marque	S.PLUS
Modèle	VT 1200 M
Tension d'alimentation	230 V monophasé
Fréquence	50 Hz
Intensité nominale	Jusqu'à 5,0 A (selon régulateur)
Indice de protection	IP65
Classe d'isolation	F
Température de fonctionnement	-40°C à +70°C
Type de moteur	Asynchrone, rotor à cage injectée en aluminium
Matériau de l'hélice	Thermoplastique
Fixation	Murale sur platine carrée en tôle d'acier
Vitesse variable	Oui, par régulateur REM ou RA
Protection thermique	Oui, intégrée avec sorties dans boîte à bornes
Grille de protection	Côté moteur (standard), côté hélice (option)
Option	Volets d'obturation
Sens de l'air	Moteur vers hélice
Régulation	Manuelle (REM) ou automatique (RA avec sonde)
Entretien	Nettoyage régulier pour éviter accumulation de poussière
Sécurité	Déconnecter du réseau avant intervention; respecter directives CEE
Normes	ISO 9001, directives basse tension 72/23/CEE, machine 89/392/CEE, CEM 89/336/CE

FOIRE AUX QUESTIONS - VT 1200 M S.PLUS

Comment installer le ventilateur VT 1200 M ?

Vérifiez d'abord que le diamètre de l'ouverture ou du conduit n'est pas inférieur à celui du ventilateur. Fixez le ventilateur en utilisant les trous de fixation de la platine (murale) ou de la bride de la virole (tubulaire). Avant le branchement électrique, assurez-vous que l'hélice tourne librement.

Comment réaliser le branchement électrique ?

Le branchement doit être effectué par un électricien qualifié, conformément aux schémas fournis et à la réglementation en vigueur. Avant toute intervention, assurez-vous que le ventilateur est déconnecté du réseau, même s'il est à l'arrêt.

Quel type de régulateur utiliser ?

Pour une régulation manuelle, utilisez le régulateur électronique REM (modèles REM 100, 250 ou 500 selon l'intensité). Pour une régulation automatique, utilisez la boîte de régulation RA 500 avec sonde décentralisée.

Comment nettoyer le ventilateur ?

Il est important de nettoyer le ventilateur régulièrement pour éviter l'accumulation excessive de poussière, qui nuit au refroidissement du moteur et à l'équilibrage de l'hélice. Déconnectez toujours l'appareil avant le nettoyage.

Que faire en cas de surchauffe ?

Le moteur est équipé d'une protection thermique intégrée qui évite la dégradation du bobinage en cas de surcharge ou d'excès de température. Si la protection se déclenche, vérifiez les causes (obstruction, encrassement) et réarmez après refroidissement.

Quelle est la température ambiante admissible ?

Le ventilateur peut fonctionner dans une plage de températures de -40°C à +70°C. La température de l'air ne doit ni descendre en dessous de -40°C ni dépasser 70°C.

Comment vérifier que l'hélice tourne librement ?

Avant le branchement électrique, faites tourner l'hélice à la main. Elle doit tourner sans frottement ni bruit anormal. Si ce n'est pas le cas, vérifiez qu'aucun corps étranger ne bloque l'hélice.

Quelles sont les options disponibles ?

En option, vous pouvez ajouter une grille de protection côté hélice et des volets d'obturation pour un contrôle supplémentaire du flux d'air.

Comment connecter la protection thermique ?

La protection thermique doit être connectée selon les schémas joints à l'appareil. Elle possède des sorties dans la boîte à bornes et permet d'éviter la dégradation du bobinage en cas de fonctionnement anormal.

Où trouver la notice complète ?

La notice d'utilisation complète peut être téléchargée gratuitement au format PDF sur le site notice-facile.com. Recherchez le modèle VT 1200 M de la marque S.PLUS.

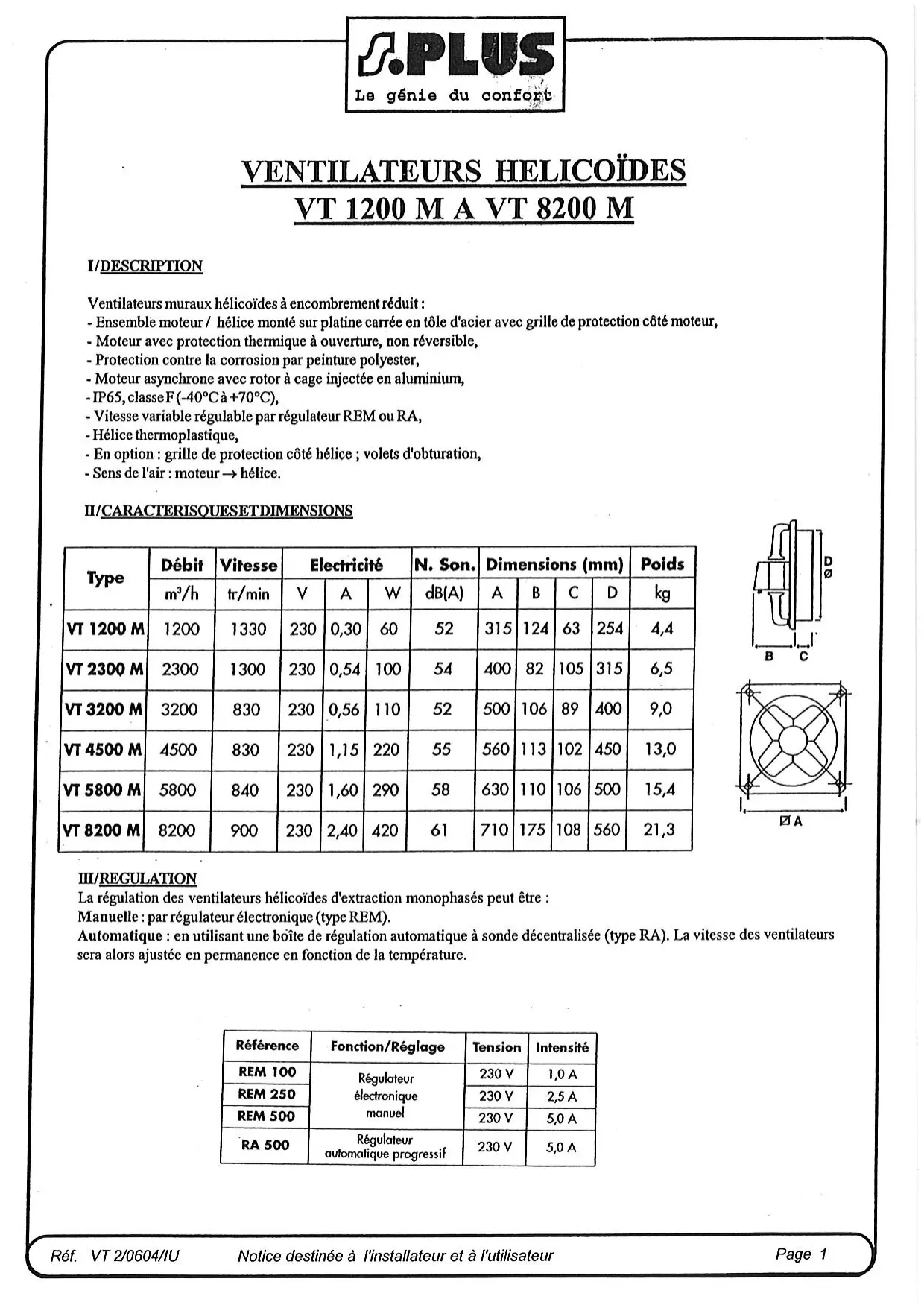

MODE D'EMPLOI VT 1200 M S.PLUS

Ventilateurs muraux hélicoïdes à encombrement réduit : - Ensemble moteur / hélice monté sur platine carrée en tôle d'acier avec grille de protection côté moteur, - Moteur avec protection thermique à ouverture, non réversible, - Protection contre la corrosion par peinture polyester, - Moteur asynchrone avec rotor à cage injectée en aluminium, - IP65, classe F (-40°C + 70°C) - Vitesse variable régulable par régulateur REM ou RA, - Hélice thermoplastique, - En option: grille de protection côté hélice; volets d'obturation, - Sens de l'air: moteur → hélice.

La régulation des ventilateurs hélicoïdes d'extraction monophasés peut être :

Manuelle : par régulateur électronique (type REM).

Automatique : en utilisant une boîte de régulation automatique à sonde décentralisée (type RA). La vitesse des ventilateurs sera alors ajustée en permanence en fonction de la température.

Référence	Fonction/Réglage	Tension	Intensité
REM 100	Régulatorélectroniquemanuel	230 V	1,0 A
REM 250		230 V	2,5 A
REM 500		230 V	5,0 A
RA 500	Régulatorautomolique progressif	230 V	5,0 A

Les ventilateurs de la série VT ont été fabriqués en respectant des rigoureuses normes de fabrication et de contrôle qualité (ISO 9001). Tous les composants ont été vérifiés ; tous les ventilateurs ont été testés en fin de montage. Dès la réception, vérifier :

1. Que les dimensions soient correctes.
2. Que l'exécution soit la bonne (murale, tubulaire,...).
3. Que les caractéristiques figurant sur la plaque signalétique correspondent à celles que vous avez demandées (tension, fréquence, vitesse de rotation...). L'installation doit être réalisée conformément à la réglementation en vigueur dans chaque pays.

Installation

Ces ventilateurs sont conçus pour pouvoir fonctionner dans n'importe quelle position de l'axe.

Vérifier que le diamètre de l'ouverture ou des conduits ne soit pas inférieur à celui du ventilateur. Fixer le ventilateur en position en utilisant les trous de fixation de la platine (murale) ou de la bride de la virole (tubulaire).

Avant de réaliser le branchement électrique, vérifier que l'hélice tourne librement.

Protections thermiques

Les moteurs des ventilateurs sont IP65, classe F et peuvent fonctionner avec une température ambience de -40°C à +70°C. De plus, ils possèdent en standard une protection thermique avec sorties dans la boîte à bornes.

La protection thermique doit être connectée comme indiqué par les schémas joints avec les appareils. Elle permet d'éviter la dégradation du bobinage du moteur par surcharge et excès de température en cas de fonctionnement anormal.

Hélice

Toutes les hélices sont équilibrées dynamiquement.

Entretien

La température de l'air ne doit pas être inférieure à -40°C ou supérieure à 70°C.

Il est important de nettoyer le ventilateur régulièrement. L'accumulation excessive de poussière sur le ventilateur rend difficile le refroidissement du moteur et peut nuire aux roulements et à l'équilibrage de l'hélice.

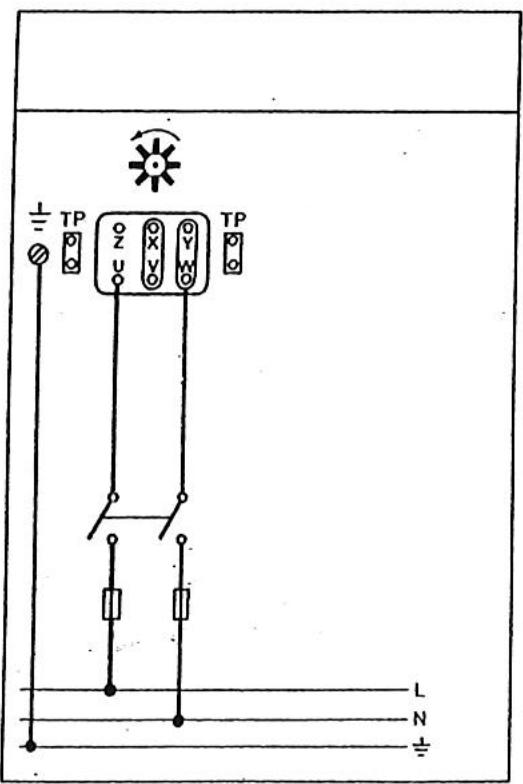

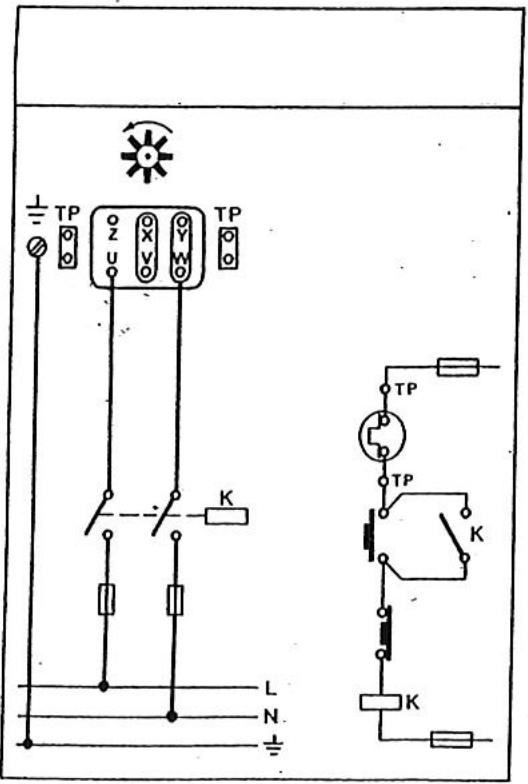

V/raccordementelectrique

Avant toute intervention sur le ventilateur, s'assurer qu'il est déconnecté du réseau, même s'il est à l'arrêt.

Important:

L'installation de ces ventilateurs doit respecter la directive basse tension 72/23/CEE, la directive machine 89/392/CEE, la directive sur la compatibilité électromagnétique 89/336/CE.

Si le ventilateur est installé de telle façon que sa zone dangereuse (toute zone dans ou autour de laquelle il existe un danger pour la sécurité ou la santé des personnes) est accessible aux utilisateurs, il devra être monté des protections.
