Type de produit	Ventilateur industriel
Marque	S.PLUS
Modèle	VR 100
Diamètre	1000 mm
Hauteur	1000 mm
Longueur	1,00 m
Poids	50 kg
Tension d'alimentation	230 V
Courant nominal	5,5 A
Puissance	750 W
Débit d'air	28 000 m³/h
Pression disponible	4 mmCE
Indice de protection	IP55
Matériau des pales	Aluminium
Grille de protection	Oui (aspiration et soufflage)
Poignée de transport	Oui
Roulettes	Oui, 2
Raccordement électrique	Câble 2 fils + terre sans prise
Type de moteur	230 V, classe IP55
Garantie	1 an (France uniquement)
Utilisation recommandée	Brassage ou extraction d'air pour locaux commerciaux, industriels, publics, sportifs
Maintenance	Nettoyage régulier du moteur, hélice et grilles ; stocker à l'abri de la poussière et de l'humidité
Sécurité	Ne pas utiliser sans grille ; éloigner les enfants ; ne pas arrêter en débranchant

FOIRE AUX QUESTIONS - VR 100 S.PLUS

Quelle est la puissance du ventilateur VR 100 ?

Le ventilateur S.PLUS VR 100 a une puissance de 750 W sous 230 V.

Quel est le débit d'air du VR 100 ?

Le débit d'air est de 28 000 m³/h avec une pression disponible de 4 mmCE.

Quelles sont les dimensions du ventilateur VR 100 ?

Le VR 100 mesure 1000 mm de diamètre, 1000 mm de hauteur et 1,00 m de longueur (profondeur).

Le ventilateur VR 100 est-il adapté pour une utilisation en extérieur ?

L'indice de protection IP55 le protège contre les poussières et les jets d'eau, mais il doit être stocké à l'abri de l'humidité excessive. Privilégiez un usage intérieur ou abrité.

Comment brancher électriquement le VR 100 ?

Montez une prise électrique 2 fils + terre 10/16 A sur le câble fourni. L'alimentation doit être protégée et conforme à la réglementation en vigueur.

Le ventilateur est-il livré avec une prise ?

Non, le câble électrique est fourni sans prise. Vous devez monter une prise compatible 2 fils + terre 10/16 A.

Quel entretien nécessite le VR 100 ?

Nettoyez régulièrement le moteur, l'hélice et les grilles pour éviter l'accumulation de poussière. Stockez-le dans un endroit sec et à l'abri de la poussière.

Quelle est la garantie du ventilateur S.PLUS VR 100 ?

La garantie est de 1 an et s'applique uniquement en France. Elle couvre l'échange ou la fourniture de pièces défectueuses après expertise.

Puis-je utiliser le VR 100 sans grille de protection ?

Non, ne jamais faire fonctionner le ventilateur sans sa grille de protection, que ce soit à l'aspiration ou au soufflage.

Comment arrêter correctement le ventilateur ?

Utilisez l'interrupteur rotatif situé sur le côté. Ne débranchez jamais le ventilateur pour l'arrêter, cela pourrait l'endommager.

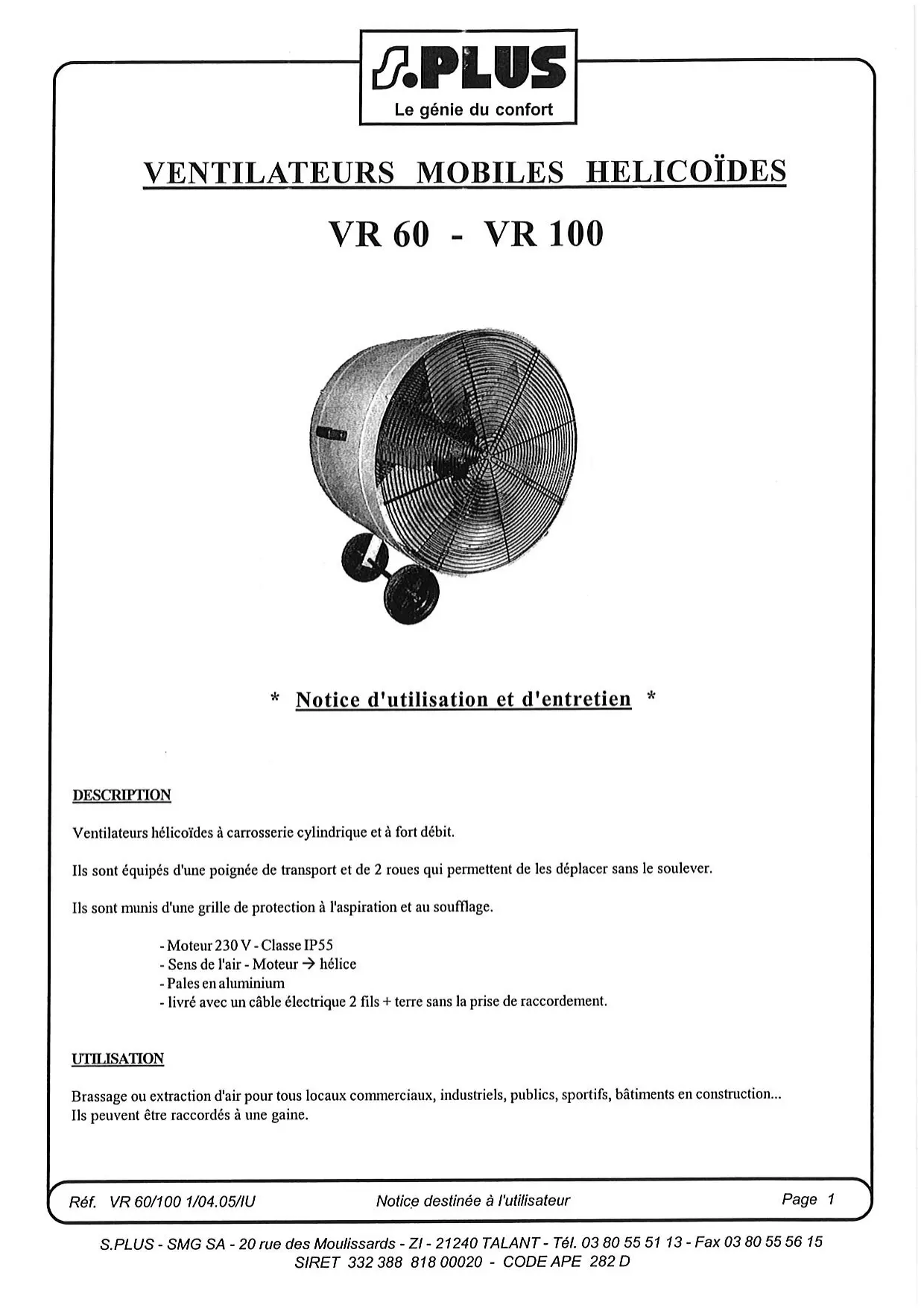

MODE D'EMPLOI VR 100 S.PLUS

Description

Ventilateurs hélicoides à carrosserie cylindrique et à fort début.

Ils sont équipés d'une poignée de transport et de 2 roues qui permettent de les déplacer sans le soulever.

Ils sont munis d'une grille de protection à l'aspiration et au soufflage.

-Moteur 230 V -Classe IP55 -Sens de l'air-Moteur → héliçe - Pales en aluminium - livre avec un câble électrique 2 fils + terre sans la prise de raccordement.

Utilisation

Brassage ou extraction d'air pour tous locaux commerciaux, industriels, publics, sportifs, bâtiments en construction...

Ils peuvent être raccordés à une gaine.

Notice destinée à l'utilisateur

	Débit d'air	Pression disponible	ELECTRICITE			DIMENSIONS			Poids	Diamètre Gaine
			Volt	Ampère	Watt	Diamètre	Hauteur	Longueur
VR 60	9 500 m3/h	12 mmCE	230	4	550	600 mm	600 mm	0,60 m	42 kg	600 mm
VR 100	28 000 m3/h	4 mmCE	230	5,5	750	1 000 mm	1 000 mm	1,00 m	50 kg	1 000 mm

Raccordementelectrique-utilisation

• Monter une prise électrique 2 fils + terre 10/16 A sur le câble.
• Veillez à ce que l'alimentation électrique soit protégée et conforme à la règlementation du pays d'utilisation.
• Veillez à ce que les câbles électriques et les éventuelles rallonges ne soient pas en contact avec de l'eau ou des produits agressifs.
• Éloigner les enfants des appareils en fonctionnement.
• Poser le ventilateur sur une surface horizontale stable.
• Ne pas utiliser le ventilateur dans une ambiance à risque ou agressive.
• Les rallonges électriques éventuelles seront calibrées en fonction de la puissance du ventilateur et de la longueur du câble.
• Ne jamais faire fonctionner un ventilateur sans sa grille de protection.

Miseenroute/arrét

• Se fait par l'interrupteur rotatif sur le côté du ventilateur.
• Ne pas arrêter un ventilateur en débranchant son alimentation électrique.

Maintenance/entretien

• Tenir le ventilateur propre : moteur, hélice, grilles,... les nettoyer chaque fois que nécessaire.
• Le stocker à l'abri de la poussière et de l'humidité.

Garantie

La garantie s'applique en France uniquement. Les ventilateurs sont garantis 1 an.

Dans ce cadre, S. PLUS assure l'échange ou la fourniture des pièces reconnues défectueuses après expertise par son service après-vente.

Les frais de main d'œuvre, de déplacement et de transport sont à la charge de l'usager.

La garantie ne couvre pas les dommages dus à des installations non conformes à la présente notice et à la NFC 15-100, une utilisation impropre ou une tentative de réparation par du personnel non qualifié.
