La sensibilité électromagnétique a été choisie à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d’industrie légère et d’entreprises de petite taille, à l’intérieur aussi bien qu’à l’extérieur des immeubles. Tout lieu d’utilisation devra se caractériser par sa connexion à un système public d’alimentation électrique basse tension.
Toutes les marques de fabrique utilisées dans ce mode d’emploi appartiennent à leurs propriétaires respectifs. ® En tant que partenaire du programme ENERGY STAR , iiyama a déterminé que ce produit répondait aux directives pour l’économie d’énergie édictées par ENERGY STAR®.

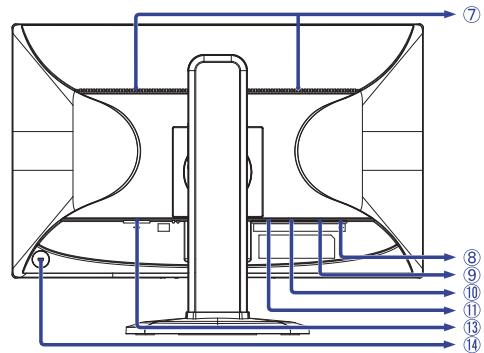

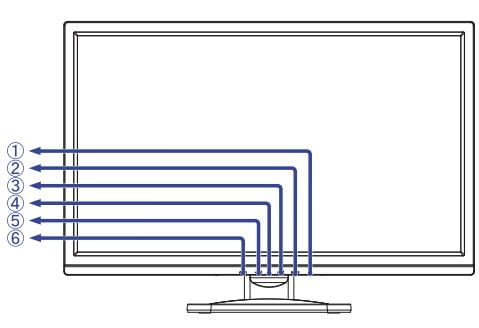

CONSIGNES DE SECURITE 1 REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD) 3 SERVICE CLIENT 3 ENTRETIEN 3 AVANT D’UTILISER LE MONITEUR 4 ASSEMBLAGE ET DÉMONTAGE DU SOCLE DE PIED : ProLite E2280HS 7 COMMANDES ET CONNECTEURS : ProLite B2280HS8 COMMANDES ET CONNECTEURS : ProLite E2280HS9 CONNEXION DE VOTRE MONITEUR : ProLite B2280HS 10 CONNEXION DE VOTRE MONITEUR : ProLite E2280HS 11 MISE EN ROUTE DE L’ORDINATEUR 12 AJUSTEMENT DE LA HAUTEUR ET L’ANGLE DE VISION : ProLite E2280HS 12 AJUSTEMENT DE LA HAUTEUR ET L’ANGLE DE VISION : ProLite B2280HS 13 CONNEXION DE VOTRE MONITEUR : ProLite B2280HS 13 UTILISATION DU MONITEUR 14 MENU DES PARAMÈTRES DE RÉGLAGE15 AJUSTEMENTS DE L’ÉCRAN 21 SYSTÈME D’ÉCONOMIE D’ÉNERGIE 24 DEPANNAGE 25 INFORMATIONS DE RECYCLAGE 26 ANNEXE 27 N’insérez pas d’objets solides ou liquides tel que de l’eau à l’intérieur du moniteur. En cas d’accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L’utilisation du moniteur avec un objet logé à l’intérieur peut engendrer un incendie, un choc électrique ou des dommages.
été répandue dessus - cela peut engendrer un incendie ou un choc électrique.
électique. électrique dans ces conditions car elles peuvent engendrer des chocs électriques.
également vous assurez de ne pas placer d’objets lourds sur le moniteur, et qu’aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.
Ne jamais tirer par le câble, lui-même, car cela peut entrainer un incendie ou un choc électrique.
Attention la prudence est recommandée quand vous ajustez la hauteur ou l’angle de vision à ne pas vous coincer les doigts. Attention: manipulez avec précaution lorsque vous ajustez la hauteur de base pour ne pas vous coincer les doigts. (Concerne le model avec la régulation de la hauteur.)
Pour un confort et une vision optimum, positionnez l’écran juste au dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d’utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l’écran peut entraîner une fatigue de l’oeil. 2 POUR VOTRE SECURITE
Les symptômes suivants n’indique pas qu’il y a un problème, c’est normal: Quand vous allumez le LCD pour la première fois, l’image peut être mal cadrée à l’écran suivant le type d’ordinateur que vous utilisez. Dans ce cas ajuster l’image correctement. De part de la nature fluorescente de la lumière émise, l’écran peut clignoter à l’allumage. Mettre l’interrupteur d’alimentation sur OFF, puis à nouveau sur ON pour faire disparaître le clignotement. La luminosité peut être légèrement inégale selon la configuration de bureau utilisée. En raison de la nature de l’écran LCD, une image rémanente de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l’affichage est rétabli lentement en changeant d’image ou en éteignant l’écran pendant des heures. Veuillez prendre contact avec IIYAMA France pour le remplacement de la lampe fluorescente de rétro éclairage quand l’écran est sombre, scintille ou ne s’éclaire pas. Ne jamais essayez de le remplacer vous même.
d’origine, merci de contacter votre revendeur ou le service après vente d’iiyama pour conseil ou pour remplacer l’emballage.
du moniteur, débranchez immédiatement le câble d’alimentation et contactez votre revendeur ou le service technique iiyama.
et l’écran LCD: Diluant Essence Nettoyants brasifs Guide de sécurité Guide de démarrage rapide
A/125 V. Si vous utilisez une alimentation plus élevée que cette valeur nominale, un câble d’alimentation avec une valeur nominale de 10 A/250 V doit être utilisé. Cependant, toutes garanties sont exclues pour tout problème ou dommage causé par un câble d’alimentation non fourni par iiyama. *2 Accessoire pour ProLite E2280HS. *3 Accessoire pour ProLite B2280HS.
Montage Ne heurtez pas le moniteur, cela pourrait l’endommager. Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des domages.

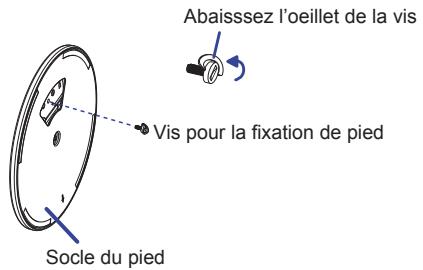

Placez d’abord un morceau de tissus doux sur la table pour éviter que le moniteur ne soit rayé. Placez le moniteur à plat sur la table, face vers le bas. Installez le socle du pied sur le moniteur. Fixez fermement le moniteur au socle avec une vis fournie, ensuite abaissez le bouton de la vis.
Placez d’abord un morceau de tissus doux sur la table pour éviter que le moniteur ne soit rayé. Placez le moniteur à plat sur la table, face vers le bas. Faites tourner le plateau du pied jusqu’ à faire apparaître les deux vis de fixation. Relevez les deux oeillets et dévissez. Retirez la base du pied.
des dégâts matériels en cas de chute. Ne heurtez pas le moniteur, cela pourrait l’endommager. Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des domages.

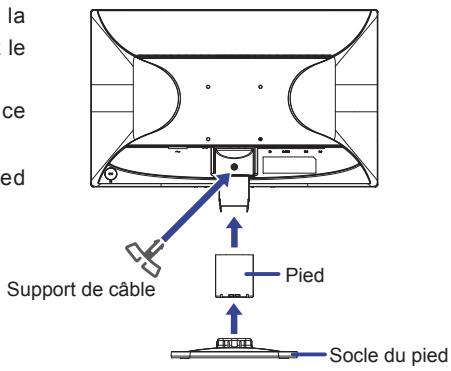

Placez d’abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas. En tenant le moniteur enfoncez le pied jusqu’à ce

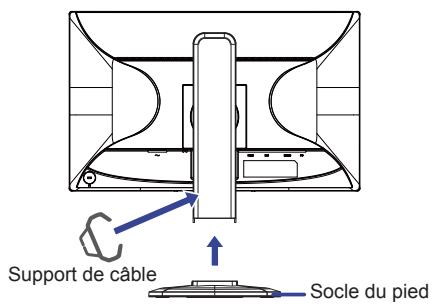

En tenant le moniteur enfoncez le socle du pied jusqu’à ce que vous entendiez un clic. Insérez le support de câbles dans l’orifice. Support de câble

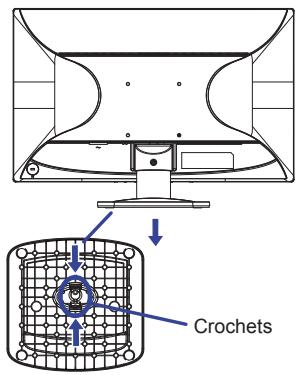

Maintenez les crochets appuyés vers l’extérieur et retirez la base du pied.
Trou clé pour verrouillage de sécurité
Connectez l’ordinateur au moniteur avec le câble de signal. Connectez le moniteur à l’équipement audio avec le câble audio pour ordinateur lors de l’utilisation des fonctions audio. Connectez d’abord le câble d’alimentation au moniteur puis sur la prise électrique. Allumez votre écran et votre ordinateur.
Assurez-vous de bien serrer les vis manuelles à chaque extrémité du câble de signal. [Exemple de connexion] <Arrière>

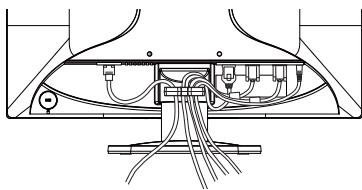

B Rassemblez les câbles au fond du stand.
Connectez l’ordinateur au moniteur avec le câble de signal. Connectez le moniteur à l’équipement audio avec le câble audio pour ordinateur lors de l’utilisation des fonctions audio. Connectez d’abord le câble d’alimentation au moniteur puis sur la prise électrique.
Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l’adaptateur requis. Assurez-vous de bien serrer les vis manuelles à chaque extrémité du câble de signal. [Exemple de connexion] <Arrière>

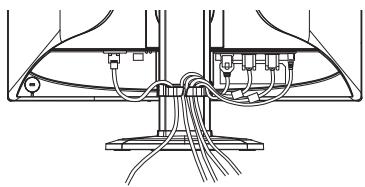

B Rassemblez les câbles au fond du stand.
Plug & Play Windows 95/98/2000/Me/XP/Vista/7 Le LCD iiyama répond au standard VESA DDC2B. En connectant l’écran au DDC2B de votre ordinateur avec le câble qui vous a été fournie, le moniteur sera reconnu conforme au Plug and Play sous Windows 95/98/2000/Me/XP/Vista/7. Le fichier d’information pour les moniteurs iiyama sous Windows 95/98/2000/Me/XP peuvent être nécessaire pour votre ordinateur et obtenu via le site internet: http://www.iiyama.com
NOTEZ tactile, veuillez vous connecter au site Web indiqué ci-dessus. Les pilotes de moniteur ne sont pas nécessaires dans la plupart des cas sous les systèmes d’exploitation Macintosh ou Unix. Pour plus d’informations et conseils, veuillez contacter votre revendeur.
Pour une vision optimale, il est recommandé de regarder le moniteur bien en face. Tenez le pied pour ne pas renverser le moniteur lorsque vous modifiez son orientation. Vous pouvez régler l’angle du moniteur jusqu’à 21° vers le haut et 4° vers le bas. Afin de vous assurer une position du corps saine et relaxe quand vous regardez l’image du moniteur dans votre espace de travail, il est recommandé que le réglage de l’angle d’inclinaison n’excède pas 10 degrés. Réglez ensuite l’angle du moniteur comme vous le désirez. NOTEZ
Cela pourrait engendrer des dommages ou fêlures de l’écran LCD. Attention la prudence est recommandée quand vous ajustez la hauteur ou l’angle de vision à ne pas vous coincer les doigts.

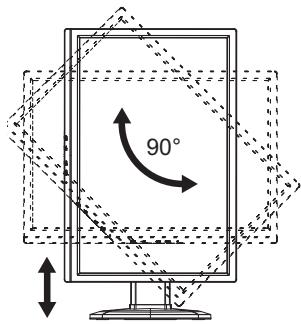

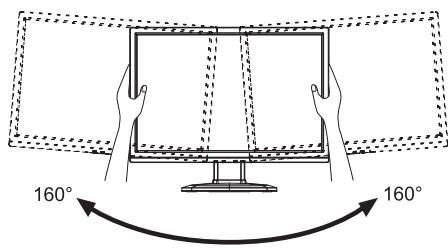

Pour une vision optimale, il est recommandé de regarder de face l’écran du moniteur, puis ajuster la hauteur et l’angle de vision à votre convenance. Maintenir la matrice afin que le moniteur ne bascule pas quand vous ajustez la hauteur et l’angle. Vous pouvez ajuster la hauteur du moniteur jusqu’à 130 mm et l’angle de vision, jusqu’à 160 degrés à gauche et à droite, 22 degrés vers le haut et 5 degrés vers le bas. Ne pas toucher l’écran LCD quand vous ajustez la hauteur ou l’angle de vision. Cela pourrait engendrer des dommages ou fêlures de l’écran LCD. Attention la prudence est recommandée quand vous ajustez la hauteur ou l’angle de vision à ne pas vous coincer les doigts. Attention: manipulez avec précaution
Paysage: tourner dans le sens inverse des aiguilles d’une montre.
Pour utiliser le mode “Portrait”, vous aurez besoin d’une carte vidéo adaptée. C Ajustez I’angle de I’écran à votre convenance.

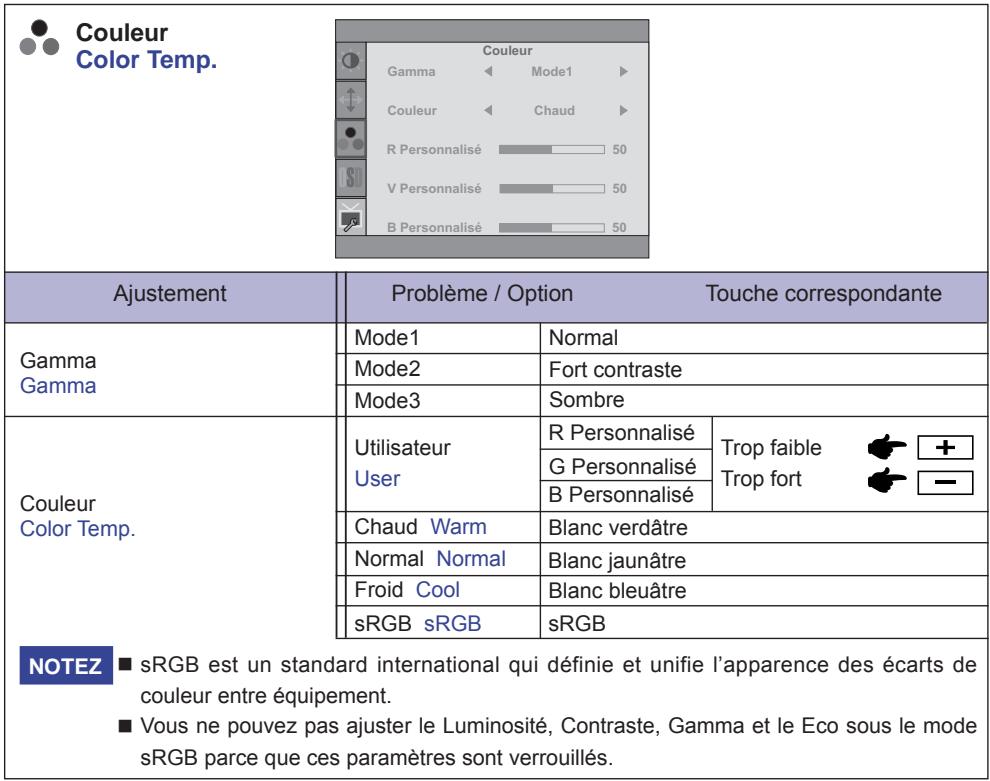

Luminosité Contraste Par exemple, pour corriger la position verticale, sélectionnez l’élément Configuration d’image du Menu, puis appuyez la touche MENU. Puis, sélectionnez Position-V en utilisant les touches + / - . Une page d’ajustement apparaît après l’appui sur la touche MENU. Utilisez ensuite les touches + / - pour corriger la position verticale. La position verticale de l’image entière doit changer pendant que vous effectuez l’opération. Appuyez la touche AUTO pour finir et les modifications sont enregistrées en mémoire. Config. D’image Horloge
Les ajustements pour Position-H / -V Horloge et Phase sont enregistrés pour chaque fréquence de signal. À l’exception de ces ajustements, tous les autres ajustements n’ont qu’un seul réglage qui s’applique sur toutes les fréquences de signal.
* Ajustez la luminosité quand vous utilisez le moniteur dans une pièce sombre et que vous sentez que l’écran est trop lumineux.
Lous pouvez éviter la page de Menu et afficher directement l’échelle d’ajustement en suivant la manipulation suivante. Eco : Appuyez la touche - lorsque le Menu n’est pas affiché.

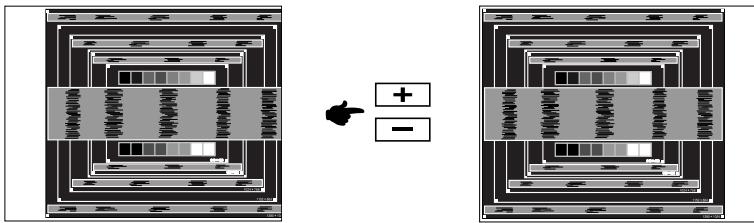

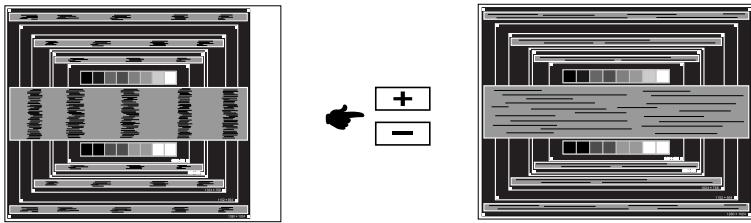

Dans le manuel sont décrits le réglage de la position de l’image, la réduction du scintillement et l’ajustement de la netteté pour le type d’ordinateur que vous utilisez. Le moniteur a été conçu pour donner la meilleure performance à une résolution de 1920 x 1080, mais ne peut pas fournir les meilleures résolutions à moins de 1920 x 1080, car l’image est automatiquement étirée pour remplir l’écran. Cette résolution est recommandée en utilisation normale. L’affichage de texte ou des lignes sera flou ou irrégulier en épaisseur quand l’image est étirée dû au processus d’élargissement de l’écran. Il est préférable d’ajuster la position et la fréquence de l’image avec les commandes du moniteur, plutôt qu’avec les logiciels ou les utilitaires de l’ordinateur. Procédez aux ajustements après une période d’échauffement de trente minutes au moins. résolution ou la fréquence du signal. La Réglage automatique peut ne pas fonctionner correctement quand l’image affichée est autre que la mire d’ajustement de l’écran. Dans ce cas, des ajustements manuels sont nécessaires. L’écran peut être ajusté de deux manières. Une manière est l’ajustement automatique pour la Position, l’Horloge et la Phase. L’autre est de faire chacun des ajustements manuellement. Effectuez la Réglage automatique pour la première fois lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution est changée. Si l’écran est flou ou scintille ou si l’image n’est pas cadrée correctement à l’écran après avoir effectué la Réglage automatique, les ajustements manuels sont nécessaires. Les deux ajustements devraient être faits en utilisant la mire de réglage de l’écran (Test.bmp) obtenue sur le site Web de IIYAMA (http://www.iiyama.com). Ajustez l’image en suivant la procédure ci-dessous pour obtenir l’image désirée. Ce manuel explique les ajustements sous Windows 95/98/2000/Me/XP/Vista/7. A Affichez l’image à la résolution optimale. B Ouvrez Test.bmp (mire d’ajustement de l’écran) comme papier peint. NOTEZ

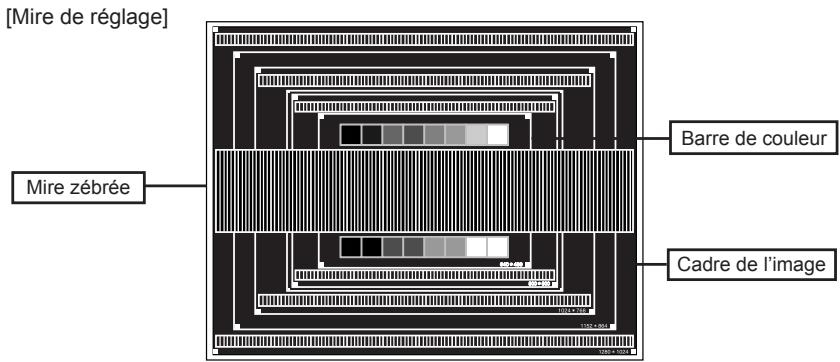

Test.bmp est conçu à une résolution 1280 x 1024. Positionnez bien la mire au centre dans la boîte de dialogue du paramètre du papier peint. Si vous utilisez Microsoft® PLUS! 95/98, annulez le paramètre de « Étirer le papier peint du bureau à la taille de l’écran ».

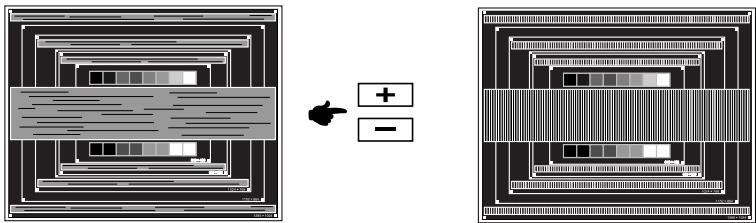

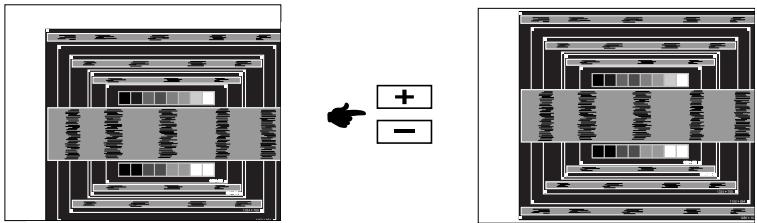

Dans le cas où l’image est plus grande ou plus petite que la zone d’affichage après le réglage de l’Horloge, répétez les étapes à partir de C.
Réglez la Position-H si la position horizontale s’est déplacée pendant le réglage de la Phase.
Et remettez votre papier peint favori.

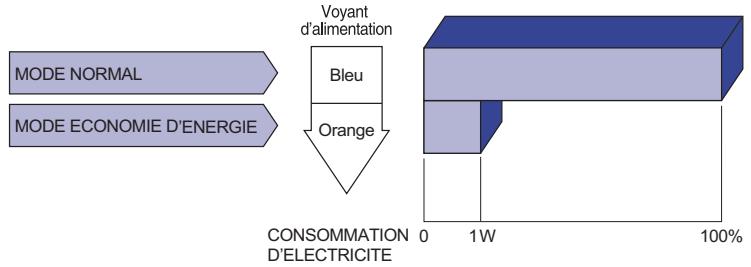

VESA DPMS. Il existe un mode d’économie d’énergie disponible comme décrit ci-dessous. La fonction d’économie d’énergie, y compris les réglages des minuteurs, est configurée par le système d’exploitation. Consultez le manuel de votre système d’exploitation pour des informations sur cette configuration.
Il est possible que le signal vidéo provenant de l’ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absente. Dans ce cas, la fonction d’ÉCONOMIE D’ÉNERGIE peut ne pas fonctionner normalement.
1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n’affiche pas d’image, allez à l’étape 2. 2. Se reporter aux tableaux suivants si l’on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste. 3. Si vous recontrez un problème qui n’est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d’utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d’assistance. Problème
Si l’économiseur d’écran est activé, toucher la souris ou l’écran. (Le voyant d ’ a l i m e n t a t i o n Augmenter le Contraste et/ou la Luminosite. est bleu) L’ordinateur est-il allumé ? (Le voyant d’alimentation est orange)
L’ordinateur est-il allumé ? L’écran n’est pas synchronisé. Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ? Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs du moniteur ? Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs L’écran n’est pas centré. du moniteur ? Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs L’écran est trop lumineux ou trop dumoniteur ? sombre. L’écran tremble.
du moniteur ?
Le niveau de sortie de l’équipement audio est dans les spécifications du ou trop faible. moniteur.
L’audition d’un bruit parasite.
