Type de produit	Amplificateur stéréo intégré
Caractéristiques techniques principales	2 canaux, puissance de 50 W par canal (8 ohms), réponse en fréquence de 10 Hz à 100 kHz
Alimentation électrique	AC 230 V, 50/60 Hz
Dimensions approximatives	435 mm (largeur) x 150 mm (hauteur) x 320 mm (profondeur)
Poids	7,5 kg
Compatibilités	Compatible avec divers appareils audio, entrées RCA, entrée phono, entrée auxiliaire
Fonctions principales	Contrôle de tonalité, réglage de balance, entrée pour platine vinyle, sortie pour enceintes
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles auprès du fabricant ou de revendeurs agréés
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable, respecter les instructions de sécurité
Informations générales utiles	Idéal pour les mélomanes, son stéréo de haute qualité, design classique

FOIRE AUX QUESTIONS - TX-8020 ONKYO

Comment réinitialiser mon ONKYO TX-8020 ?

Pour réinitialiser votre ONKYO TX-8020, éteignez l'appareil, puis maintenez enfoncé le bouton 'STANDBY/ON' pendant environ 5 secondes. L'appareil redémarrera avec les paramètres d'usine.

Pourquoi le son est-il faible sur mon ONKYO TX-8020 ?

Assurez-vous que le volume est réglé correctement et que les réglages de tonalité ne sont pas trop atténués. Vérifiez également que les haut-parleurs sont correctement connectés et fonctionnels.

Mon ONKYO TX-8020 ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Testez avec un autre appareil pour confirmer que la prise fonctionne. Si l'appareil ne s'allume toujours pas, il peut nécessiter une réparation.

Comment connecter mon ONKYO TX-8020 à un téléviseur ?

Utilisez un câble audio RCA pour connecter la sortie audio de votre téléviseur à l'entrée correspondante sur le TX-8020. Vous pouvez également utiliser une connexion optique ou HDMI si votre téléviseur le permet.

Comment régler les stations de radio sur mon ONKYO TX-8020 ?

Pour régler les stations de radio, appuyez sur le bouton 'TUNER', puis utilisez les boutons de recherche pour trouver la station souhaitée. Vous pouvez également mémoriser des stations en maintenant enfoncé un des boutons de présélection.

Les haut-parleurs grésillent, que faire ?

Vérifiez que les câbles des haut-parleurs sont correctement connectés et qu'il n'y a pas de court-circuit. Si le problème persiste, essayez d'autres haut-parleurs pour déterminer si le problème vient des haut-parleurs ou de l'amplificateur.

Comment mettre à jour le firmware de mon ONKYO TX-8020 ?

Visitez le site officiel d'ONKYO pour télécharger le dernier firmware. Suivez les instructions fournies pour mettre à jour votre appareil via USB ou réseau, si applicable.

Que faire si l'affichage de mon ONKYO TX-8020 est éteint ?

Vérifiez si l'appareil est allumé et que le mode veille n'est pas activé. Si l'affichage reste éteint, essayez de débrancher l'appareil pendant quelques minutes avant de le rebrancher.

Mon ONKYO TX-8020 ne détecte pas les appareils HDMI, que faire ?

Assurez-vous que les câbles HDMI sont correctement connectés et que les appareils sont allumés. Vérifiez également que vous êtes sur la bonne source HDMI sur le TX-8020.

MODE D'EMPLOI TX-8020 ONKYO

Manuel d'instructions

Merci d'avoir lu cet ampli-tuner stéréo Onkyo.

Veuillez lire ce manuel avec attention avant de raccorder et de brancher l'appareil.

Respectez les instructions du présent manuel afin de pouvoir profiter pleinement des performances de votre nouveau amplificateur intégré et de découvrir un CLSaisir d'écoute incomparable.

Veuillez conserver ce manuel pour un usage ultérieur.

Fiche technique. Fr-33

Apéndice

Solution de problèmes... Es-31

Especifications Es-33

Attention:

AFIN DE REDUIRE LES RISQUES D'INCENDIE ET DE DECHARGE ELECTRIQUE, NE PAS EXPOSER CET APPAREIL A LA PLUIE OU A L'HUMIDITE.

DANGER:

AFIN D'EVITER TOUT DANGER DE DECHARGE ELECTRIQUE, NE PAS OUVRIR LE BOITIER (OU L'ARRIERE) DE L'APPAREIL. CONFIER TOUT TRAVAIL D'ENTRETIEN OU DE REPARATION A UN TECHNICIEN QUALI

RISK OF ELECTRIC SHOCK

DO NOT OPEN

RISQUE DE CHOC ELECTRIQUE

NE PAS OUVRIR

Un symbole d'éclair fléché le fait que certains organes internes non-isolés de l'appareil sont traversés par un courant électrique dangereux pour constituer un risque d'électrocution.

Un point d'exclamation des instructions importantes relatives à l'entretien et à l'utilisation du produit.

Remarques importantes pour votre sécurité

1. Veuillez conserver ces instructions.
2. Veuillez conserver ces instructions.
3. Respectez tous les avertissements.
4. Suivez toutes les instructions.
5. Ne vous servez pas de cet appareil à proximité d'eau.
6. Essuyez le boîtier avec un chiffon sec uniquement.
7. Ne bloquez pas les orifices d'aération. Installez cet appareil en suivant les instructions du fabricant.
8. Ne le placez pas à proximité de sources de chaleur telles que radiateurs, chauffage, poêles ou autre dispositif (y compris les amplificateurs) générateur de chaleur.
9. N'essayez pas de circonvenir le dispositif de sécurité que représentent une fiche polarisée ou une fiche avec mise à la terre. Une fiche polarisée dispose de deux lames dont l'une est plus large que l'autre. Une fiche avec terre est munie de deux lames ainsi que d'une broche de mise à la terre. La lame la plus large ou la broche assurent votre sécurité. Si la fiche fournie ne peut être insérée dans la prise murale, demandez à un électricien de remplacer la prise.
10. Protegez le cordon d'alimentation en évitant qu'on ne marche dessus et qu'il ne soit plié (notamment au niveau des fiches, des cache-câbles et de la sortie de l'appareil).
11. Servez-vous exclusivement des fixations/accessoires préconisés par le fabricant.
12. Utilisez exclusivement le chariot, le support, le trépied, la fixation ou la table spécifique par le fabricant ou vendu avec l'appareil. Un chariot contenant l'appareil doit toujours être déplacé avec précaution pour éviter qu'il ne se renverse et blesse quelqu'un.
13. Débranchez l'appareil pendant un orage ou lorsqu'il reste inutilisé longtemps.
14. Veuillez faire appel à un technicien qualifié pour l'entretien. Un entretien est indispensable si l'appareil a été endommagé d'une façon ou d'une autre : cordon d'alimentation ou fiche endommagée, liquide renversé ou chute de petits objets dans

l'appareil, exposition à la pluie ou à une humidité excessive, fonctionnement anormal ou chute de l'appareil.

1. Dommages nécessitant réparation Débranche l'appareil du secteur et confie-le à un technicien qualifié lorsque:

A. Le cordon d'alimentation ou sa fiche sont endommagés. B. Des objets sont tombés dans l'appareil ou du liquide a été renversé et a pénétré ce dernier. C. L'appareil a été exposé à la pluie. D. L'appareil ne semble pas fonctionner normalement lorsque vous l'utilisez en respectant les instructions données. N'effectuez que les réglages préconisés dans le manuel car un mauvais réglage d'autres commandes risque d'endommager l'appareil et nécessitera un long travail de remise en état par un technicien qualifié. E. L'appareil est tombé ou son boîtier est endommagé. F. Ses performances semblent affectées.

1. Pénétration de corps étrangers et de liquide Veillez à ne pas insérer d'objets à l'intérieur de l'appareil car ils pourraient toucher des points de tension dangereux ou provoquer des courts-circuits : il y a risque d'incendie ou d'électrocution. Veillez à ne jamais exposer l'appareil à des gouttes ou des jets d'eau. Ne déposez aucun obje appareil.
2. Piles

Songez à l'environnement et veillez dès lors à respecter les consignes officielles pour la liquidation de piles épuisées.

1. Veillez à n'installer cet appare à côté de l'appareil ainsi que 10 cm en face arrêté. La face arrêté du rack ou du meuble doit se couvrir à 10 cm ou plus du mur pour assurer une aération ajustée en vue de dissiper la chaleur.
2. Enregistrement et droits d'auteur—Outre pour l'utilisation privée, tout enregistrement d'œ
3. Fusible—Le fusible à l'intérieur de l'appareil ne peut pas être remplacé par l'utilisateur. Si vous n'arrivez pas à mettre l'appareil sous tension, adressez-vous à votre revendeur Onkyo.
4. Entretien—Essuyez régulièrement le boîtier de l'appareil avec un chiffon doux et sec. Vous pouvez éliminer les taches rebelles avec un chiffon légèrement imbibé d'eau et de détergent doux. Essuyez ensuite l'appareil avec un chiffon propre et sec.

N'utilisez jamais de chiffons rêches, de dissolvant, d'alcool ou d'autres solvants chimiques car ceux-ci pourraient endommager la finition ou faire disparaître la sérigraphie du boîtier.

Avertissement

LISEZ LES CONSIGNES SUIVANTES AVANT DE BRANCHER L'APPAREIL AU SECTEUR POUR LA PREMIÈRE FOIS.

La tension du secteur change selon le pays. Vérifiez que la tension du secteur dans votre région correspond aux caractéristiques électriques figurant en face arrière de l'appareil (CA 230 V, 50 Hz ou CA 120 V, 60 Hz, par exemple).

Pour débrancher l'unité du secteur, veuillez déconnecter le cordon d'alimentation. Songez à faire le nécessaire pour que la fiche du cordon soit accessible à tout moment.

Pour les modèles dotés du bouton [POWER], ou dotés à la fois du bouton [POWER] et du bouton [ON/STANDBY]:

Presser le bouton [POWER] pour sélectionner le mode OFF ne permet pas de se déconnecter du secteur. Si vous n'avez pas l'intention d'utiliser l'appareil pendant une période prolongée, débranchez le cordon d'alimentation de la prise murale.

Pour les modèles dotés uniquement du bouton [ON/STANDBY]:

Presser le bouton [ON/STANDBY] pour sélectionner le mode veille ne permet pas de se déconnecter du secteur. Si vous n'avez pas l'intention d'utiliser l'appareil pendant une période prolongée, débranchez le cordon d'alimentation de la prise murale.

5. Prévention de la perte d'acuité auditive prudence

Une pression sonore excessive provenant d'oreillettes ou d'un casque peut entraîner une perte d'acuité auditive.

Avertissement

Evitez d'exposer les piles (dans leur emballage ou installées dans un appareil) à une chaleur excessive (en plein soleil, près d'un feu etc.).

1. Ne touchez jamais cet appareil avec des mains mouillées. — Ne manipulez jamais cet appareil ou son cordon d'alimentation avec des mains mouillées ou humides. Si de l'eau ou tout autre liquide pénètre à l'intérieur de l'appareil, faites-le vérifier par votre revendeur Onkyo.

8. Remarques concernant la manipulation

• Si vous nevez transporter cet appareil, servez-vous de l'emballage d'origine pour l'emballer comme il l'était lors de son acquisition.
• Ne posez pas d'objets en caoutchouc ou en plastique à demeure sur cet appareil car ils risquent de laisser des marques sur le boîtier.
• Les panneaux supérieur et latéraux de l'appareil peuvent devenir chauds après un usage prolongé. C'est parfaitement normal.
• Si vous n'utilisez pas l'appareil durant une période assez longue, il risque de ne pas fonctionner convenablement à la prochaine mise sous tension; veillez donc à l'utiliser de temps en temps.

Modèle pour les canadiens

REMARQUE: CET APPAREIL NUMÉRIQUE DE LA CLASSE B EST CONFORME À LA NORME NMB-003 DU CANADA.

Sur les modèles dont la fiche est polarisée :

ATTENTION: POUR ÉVITER LES CHOCS ÉLECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPON-DANTE DE LA PRESE ET POUSSER JUSQU'AU FOND.

Déclaration de conformité

Nous déclarons, sous notre seule responsabilité, que le produit est conforme aux normes :

• Sécurité - Limits et méthodes de mesure des caractéristiques des perturbations radioélectriques

-Limits pour les émissions de courant harmonique -Limitation des variations de tension, des fluctuations de tension et du papillotement - Directive RoHS, 2011/65/UE

Remarques importantes pour votre sécurité... 2

Precautions. 3

tréristiques 5

Accessoires fournis 5

Installation des piles 5

Orienter la télécommande 5

Présentation de l'ampli-tuner. 6

Panneau avant 6

Face arriere 7

Ecran. 8

Télécommande. 9

Connexion de l'ampli-tuner 10

Précautions lors de la connexion des enceintes.....10

Connexion des câbles d'enceintes 10

Connexion d'un subwoofer actif 11

Configurer l'impédance des enceintes. 12

Connexion d'antennes. 13

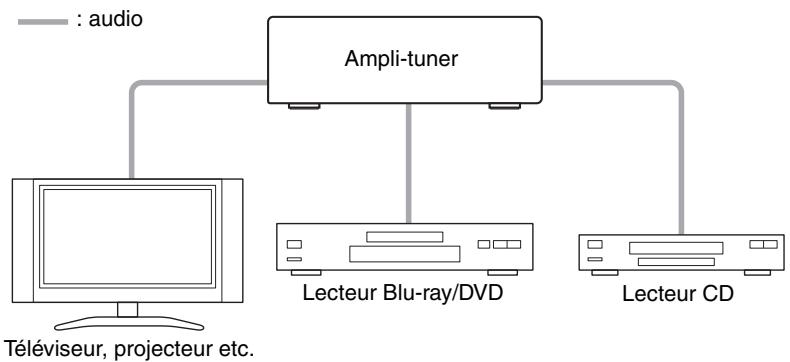

Connexion des éléments 14

Connexions 14

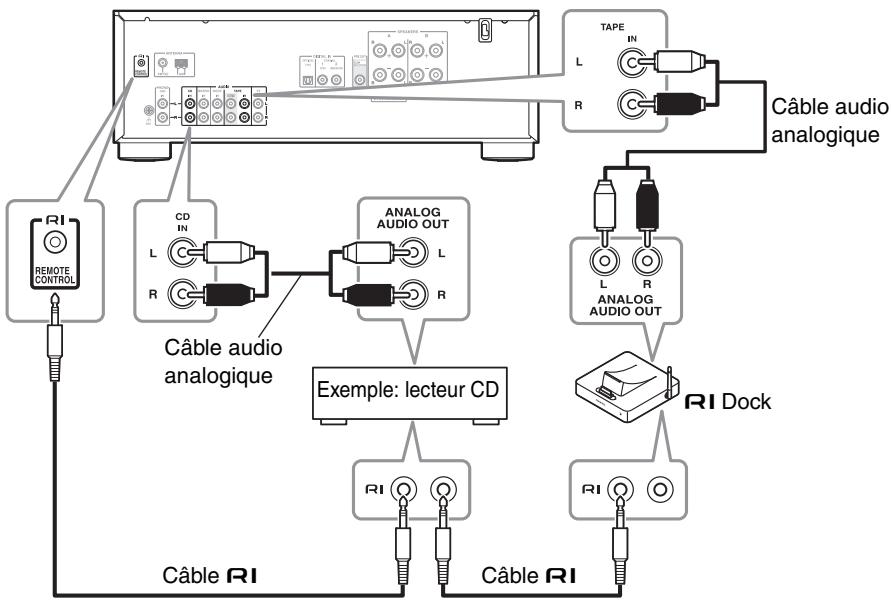

Connexion d'éléments Onkyo RI. 16

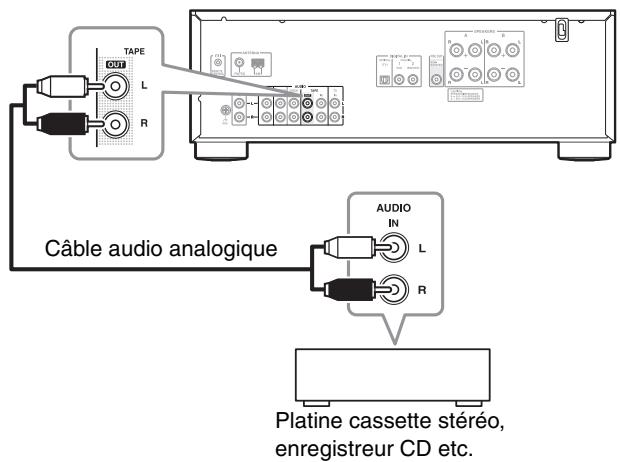

Connexion d'un enregistreur 17

Connexion du câble d'alimentation 17

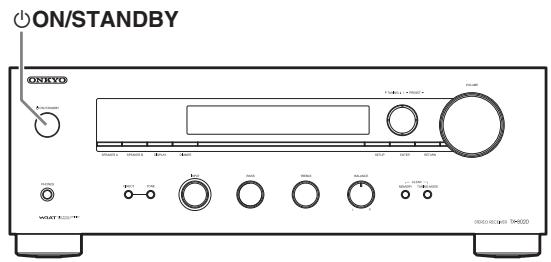

Mise sous tension de l'ampli-tuner 18

Mise sous tension et veille. 18

Auto Standby (reposo automatique) 18

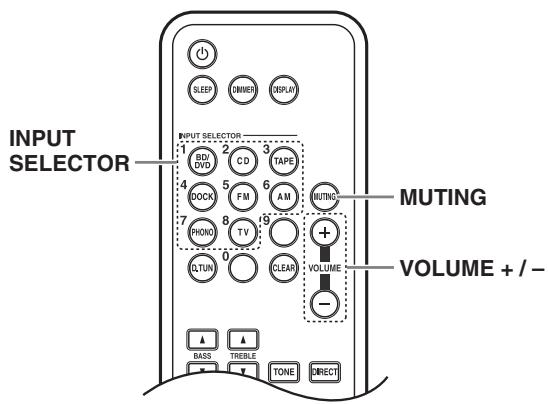

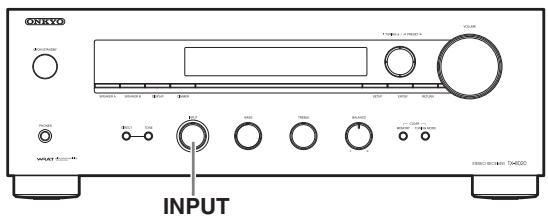

Écouter des sources audio 19

Sélectionner un groupe d'enceintes 19

Couper le son de l'ampli-tuner (télécommande uniquement) 19

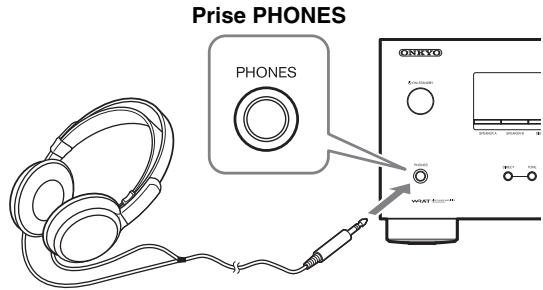

Utilisation d'un casque 19

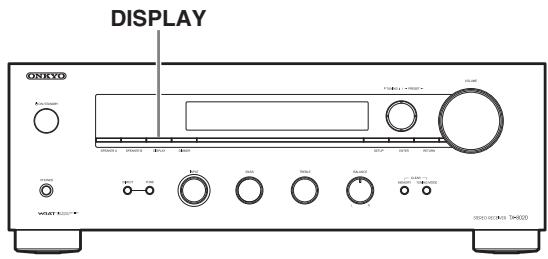

Réglage de luminosité de l'écran. 20

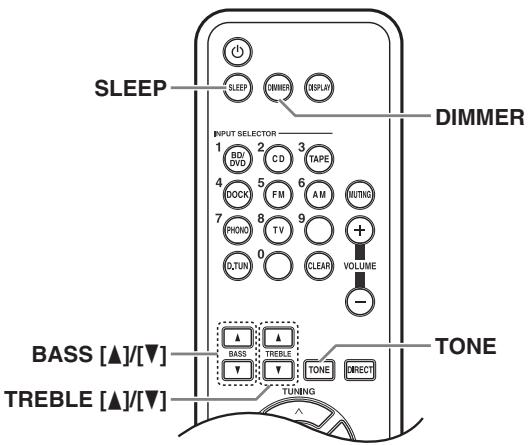

Utilisation de la minuterie (Sleep) (télécommande uniquement) 20

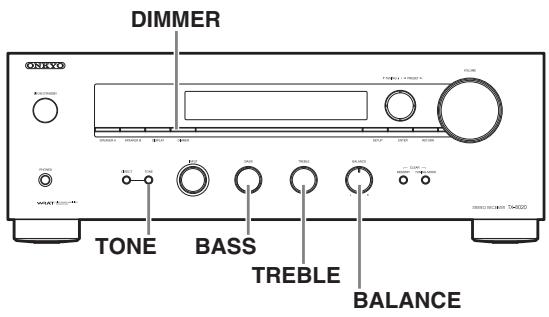

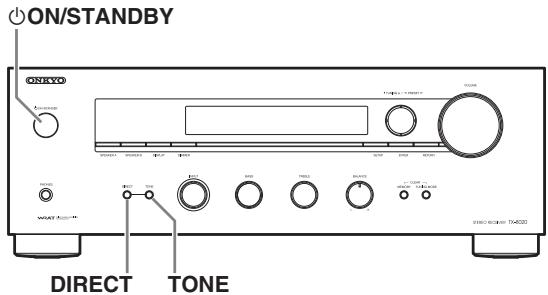

Commandes de tonalité et de balance. 20

Affichage des niveaux des commandes de tonalité....20

Réglage de la fonction DIRECT 21

Régler la source d'entrée numérique (pour le modèle européen) 21

Enregistrement 22

Enregistrement d'un signal d'entrée 22

Configuration de la fréquence radio. 23

Écouter des stations AM/FM 24

Utilisation du système RDS (modèle européen uniquement) 27

Lecture sur iPod/iPhone

via un dock Onkyo. 29

Utilisation d'un dock Onkyo 29

Pilotage de l'iPod/iPhone 30

Dépannage 31

Alimentation 31

Audio. 31

Tuner 31

Télécommande 31

Enregistrement 32

Autres 32

Fiche technique 33

50 Watts/canal sous 8 Ω (FTC) (pour le modèle nord-américain) 90 Watts/canal sous 6 Ω (IEC) (pour le modèle européen) Technologie WRAT ('Wide Range Amplifier Technology') □ Amplificateur avec étage de sortie à composants discrets Transformateur en masse massive Excitation par courant élevé de basse impédance Mode Direct 5 entrées et 1 sortie audio analogiques 3 sorties audio numériques (1 optique, 2 coaxiales) (modèle européen uniquement) Entrée Phono pour platine tourne-disque Commandes BASS, TREBLE et BALANCE indépendantes Sorties préampli pour subwoofer Bornes d'enceintes A/B - Entrée “Remote Interactive” (RI) pour le pilotage d'éléments Onkyo compatibles Prise pour casque 40 mémoires FM/AM aléatoires - Possibilité de renommer les stations méorisées (8 caractères max.) RDS (PS/PTY/RT) (modèle européen uniquement) 3 modes de luminosité d'affichage (Normal/ Dim/ Dimmer) - Minuterie (disponible via la télécommande) Sauvegarde des informations en mémoire sans pile Télécommande RI complète

Accessoires fournis

Vérifiez si vous avez bien reçu les éléments suivants:

Télécommande et deux piles (AAA/R03)

Antenne FM intérieure

Antenne-cadre AM

• Dans les catalogues comme sur l'emballage, la déclinaison à la fin du nom du produit indique la couleur. La fiche technique et le fonctionnement sont cependant identiques quelle que soit la couleur.

Installation des piles

Remarques:

• Si la télécommande ne fonctionne pas correctement, remplacez les piles.
• Ne mélangez jamais des piles neuves avec des piles usagées ni des types de piles différents.
• Si vous ne comptez pas utiliser la télécommande pendant une période prolongée, retirez les piles pour éviter tout dommage causé par une fuite ou de la corrosion.
• Si les piles sont épuisées, retirez-les immédiatement pour éviter tout dommage causé par une fuite ou de la corrosion.

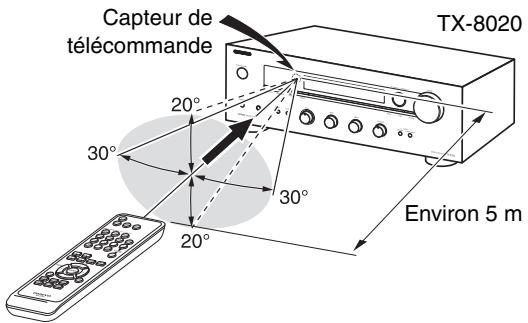

Orienter la télécommande

Quand vous utilisez la télécommande, orientez-la vers le capteur de télécommande de l'appareil, comme illustré ci-dessous.

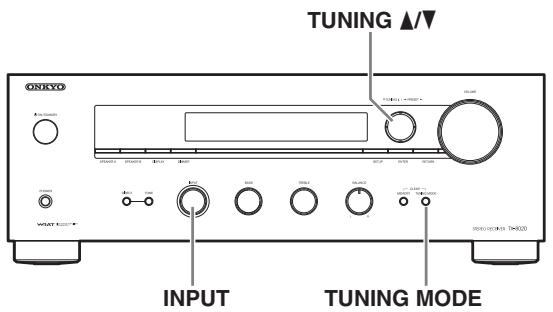

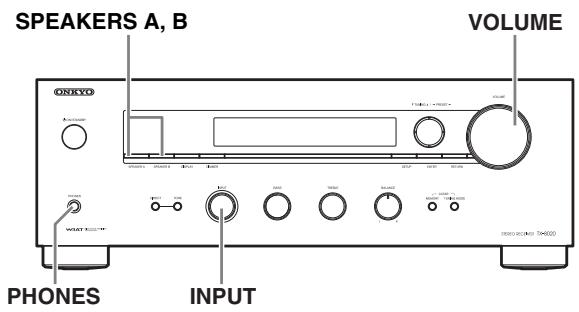

Panneau avant

Pour en savoir plus, voyez les pages indiquées entre parenthèses.

① Bouton ON/STANDBY (18, 29, 31) ② Boutons SPEAKERS A et B (19) ③ Bouton DISPLAY (26, 28) ④ Bouton DIMMER (20) ⑤ Bouton SETUP (12, 18, 21, 23, 26) ⑥ Boutons TUNING ▲/▼, PRESET △/▶ (24, 25, 28) ⑦ Bouton ENTER (28) ⑧ Bouton RETURN (12, 18, 21, 23, 26) ⑨ Commande VOLUME (19)

⑩ Prise PHONES (19) ① Boutons DIRECT, TONE (20, 21) ② Sélecteur INPUT (19, 22, 23, 24) 13 Commande BASS (20) 14 Commande TREBLE (20) 15 Commande BALANCE (20) ⑥ Bouton MEMORY (25) ⑦ Bouton TUNING MODE (24, 25, 31)

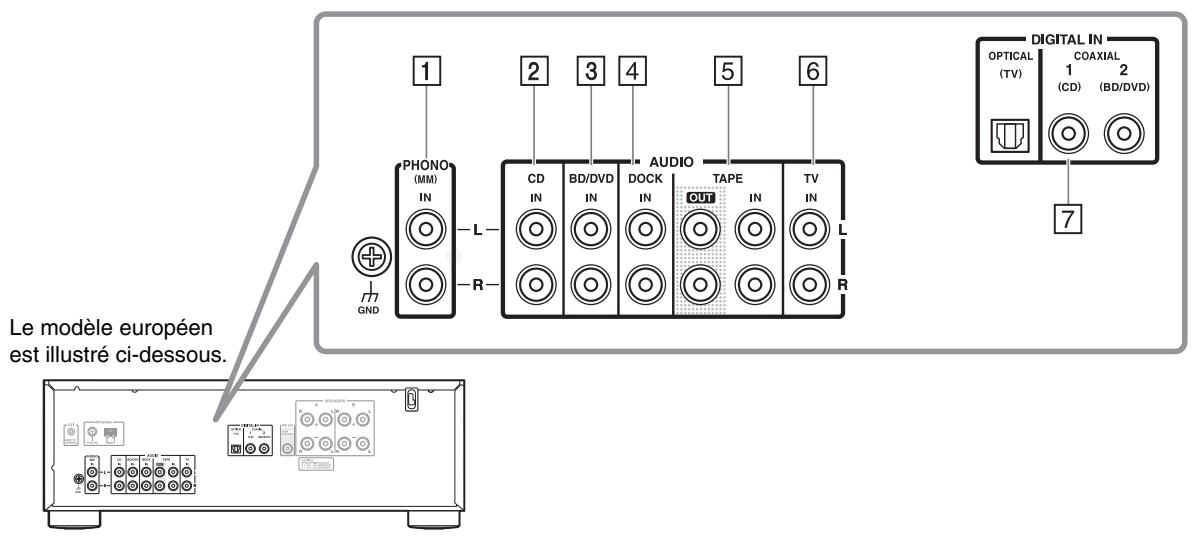

Face arrière

Modèle nord-américain

Modèle européen Pour en savoir plus, voyez les pages indiquées entre parenthèses.

① Prise RI REMOTE CONTROL (16) (2) Prise FM ANTENNA et borne AM ANTENNA (13) ③ Prise SUBWOOFER PRE OUT (11) (4) Prises SPEAKERS A et B (10) (5) Prises PHONO IN (MM) et borne GND (15) (6) Prises CD IN (15) ⑦ Prises BD/DVD IN (15)

Pour les connexions, voyez "Connexion de l'amplificateur" à la page 10~17.

Écran

Pour en savoir plus, voyez les pages indiquées entre parenthèses.

Témoins d'enceintes A/B (19) Témoin de casque Zone de message Témoins de syntonisation

Témoin RDS (modèle européen uniquement) (27) Témoin AUTO (24) Témoin TUNED (24) Témoin FM STEREO (24, 31)

⑤ Témoin MUTING (31) ⑥ Témoin SLEEP (20) ⑦ Témoin ASb ('Auto Standby') (18) Témoin d'entrée numérique (modèle européen uniquement) ⑨ Témoin ch ⑩ Témoin Hz

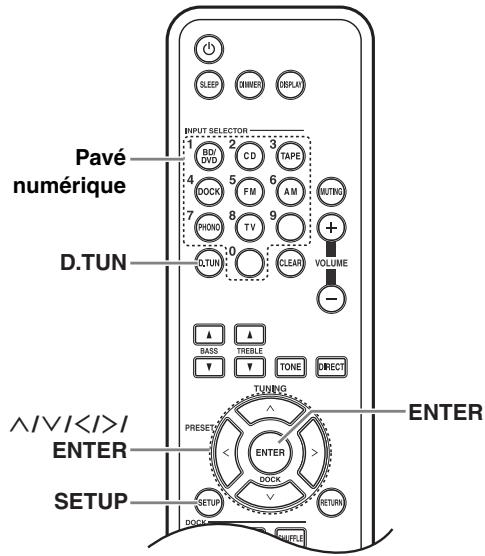

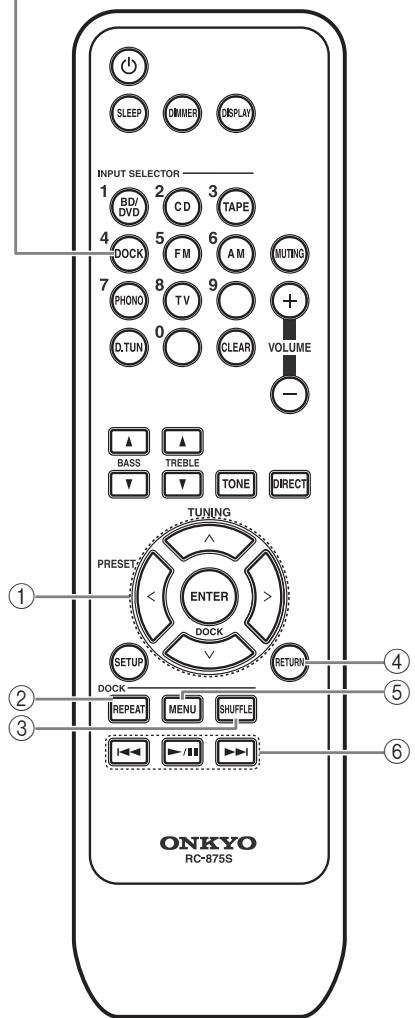

Télécommande

Pour en savoir plus, voyez les pages indiquées entre parenthèses.

Bouton (12, 18, 21) Boutons INPUT SELECTOR (19, 22, 24, 30) Pavé numérique (24, 25) Bouton D. TUN (24, 25) Bouton CLEAR (26) Boutons BASS ▲/▼ (20) Boutons TREBLE ▲/▼ (20) Boutons fléchés [ʌ]/[V]/[<]/[>] et ENTER (12, 18, 21, 23, 25, 26, 30) Bouton SETUP (12, 18, 21, 23, 26) Bouton DIMMER (20) Bouton DISPLAY (26, 27, 28) Bouton SLEEP (20) Bouton MUTING (19) Boutons VOLUME + / - (19) Bouton TONE (20) Bouton DIRECT (21) Bouton RETURN (12, 18, 21, 23, 26, 30) Boutons de pilotage DOCK (30)

Débranchez le câble d'alimentation de la prise secteur avant d'effectuer les connexions.

Précautions lors de la connexion des enceintes

L'ampli-tuner permet de brancher deux groupes d'enceintes. Quand deux groupes d'enceintes sont branchés, vous pouvez utiliser soit l'un soit l'autre de ces groupes, soit les deux groupes simultanément. (Voyez page 19 pour en savoir plus sur les groupes "Speakers A" et "Speakers B".)

• Si vous branchez un groupe d'enceintes aux bornes SPEAKERS A ou SPEAKERS B, ou si vous branchez deux groupes d'enceintes aux deux séries de bornes alors que vous n'utilisez qu'un seul groupe, utilisez des enceintes dont l'impédance est de 4 à 16 Ω. Sur l'ampli-tuner, réglez l'impédance des enceintes sur 4 ou 6 Ω (→ page 12). Quand l'impédance des enceintes est inférieure à 6 Ω, réglez l'impédance sur 4 Ω.
• Si vous branchez des enceintes aux deux groupes de bornes SPEAKERS A et SPEAKERS B et si vous utilisez les deux groupes d'enceintes simultanément, choisissez des enceintes dont l'impédance est de 8 à 16Ω. Sur l'ampli-tuner, réglez l'impédance des enceintes sur 4Ω.
• Lisez les instructions figurant dans le manuel des enceintes.
• Soyez attentif à la polarité des câbles d'enceinte. Reliez la borne de pôle positif (+) au pôle positif (+) de l'enceinte et la borne de pôle négatif (-) au pôle négatif (-) de l'enceinte. Une inversion de la polarité produit un déphasage et un son dénaturé.
• Évitez les câbles de longueur excessive et les câbles trop minces car cela pourrait affecter le son.
• Veillez à ce que les fils ne court-circuitent pas les pôles positif et négatif. Cela risquerait d'endommager l'ampli-tuner.

• Ne connectez jamais plus d'un fil à chaque borne. Cela risquerait d'endommager l'ampli-tuner.
• Ne branchez pas une enceinte à plus d'une paire de bornes.

Remarque:

Si vous effectuez des réglages d'enceintes erronés ou si vous entrez des valeurs d'impédance incorpacte, le circuit de protection intégré pourrait s'activer, auquel cas les enceintes ne produiront aucun son.

Connexion des câbles d'enceintes

1 Dénudez environ 15mm de la gaine aux deux extrémités des câbles d'enceintes et torsadez les fils aussi fermement que possible. Voyez l'illu

2 Dévissez la vis de la borne.

3 Insérez complètement la portion dénudée du fil.

4 Resserrez la vis de la borne.

L'illustration ci-dessous indique la correspondance entre les enceintes et chaque paire de bornes.

Groupe d'enceintes A Enceinte droite Enceinte gauche

Groupe d'enceintes B Enceinte droite Enceinte gauche

Ampli-tuner

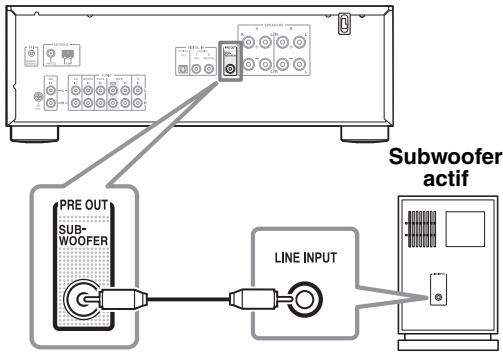

Connexion d'un subwoofer actif

Reliez la sortie SUBWOOFER PRE OUT de l'amplificateur à l'entrée du subwoofer actif avec un câble approprié. Si vous utilisez un subwoofer passif avec un amplificateur externe, branchez la sortie SUBWOOFER PRE OUT à l'entrée de l'ampli en question.

Remarque:

La sortie SUBWOOFER PRE OUT est reliée à l'activation/coupure du groupe d'enceintes SPEAKER A. En d'autres termes, quand vous choisissez le groupe d'enceintes SPEAKER A, le signal audio est transmis à la sortie SUBWOOFER PRE OUT.

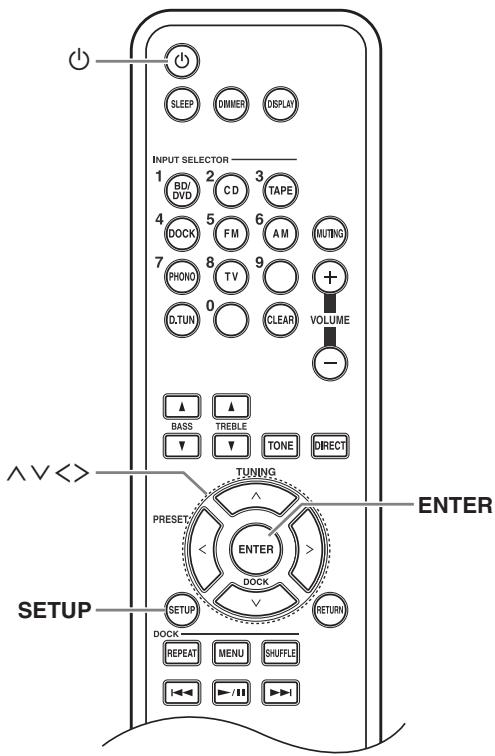

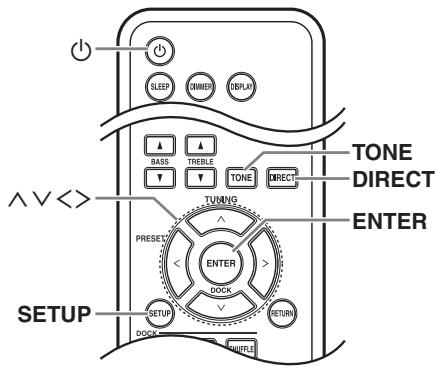

Configurer l'impédance des enceintes

Sur l'ampli-tuner, le réglage par défaut de l'impédance des enceintes est "6 Ω". Si vous devez changer les réglages d'impédance des enceintes, lisez attentivement la section "Précautions lors de la connexion des enceintes" à la page 10 avant d'effectuer la procédure ci-dessous.

Remarque:

N'oubliez pas de régler le volume de l'ampli-tuner au minimum avant de configurer l'impédance des enceintes.

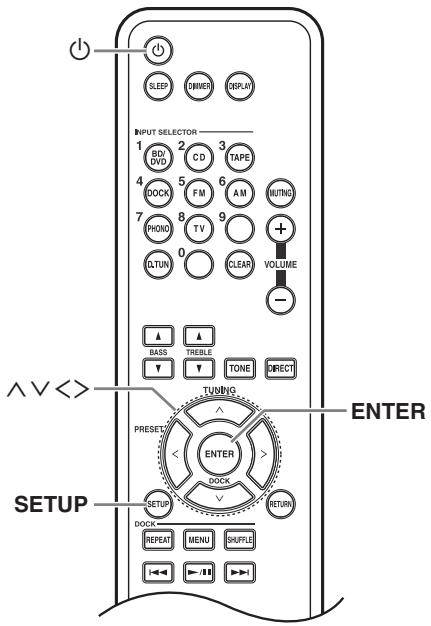

1 Appuyez sur le bouton [O] pour mettre le dispositif sous tension. 2 Appuyez sur le bouton [SETUP] de la télécommande. 3 Choisissez "SP Impedance" avec les boutons fléchés [∧]/[∨] puis appuyez sur [ENTER].

SP Impedance

4 Réglez la valeur d'impédance sur "4 Ω" avec les boutons fléchés [ ] / [> 5 Appuyez sur le bouton [ENTER] pour valider le réglage.

Complete

Si vous voulez rétablir le réglage d'impédance par défaut ("6 Ω"), suivez la procédure décrite ci-dessus.

6. Appuyez sur le bouton [SETUP] de la télécommande pour clôturer le réglage.

• Vous pouvez aussi effectuer cette procédure sur l'ampli-tuner avec ses boutons [SETUP], TUNING [] / [], PRESET [] / [] et [ENTER].
• Pour retourner au menu précédent, appuyez sur le bouton [RETURN].
• Cette procédure est annulée si vous appuyez sur le bouton [SETUP] avant l'objet 5.

Exemple de réglage:

Si vous n'utilisez qu'un des groupes d'enceintes branchées aux bornes SPEAKERS A ou B, choisissez le réglage "4 Ω" si l'impédance de chaque enceinte va de 4 Ω à moins de 6 Ω. Choisissez le réglage "6 Ω" si l'impédance de chaque enceinte est de 6 Ω ou plus.

Si vous utilisez les deux groupes d'enceintes branchées aux bornes SPEAKERS A et B, CHOISSEZ le réglage "4 Ω" si l'impédance de chaque enceinte est comprise entre 8 et 16Ω

Ce chapitre explique comment brancher l'antenne FM intérieure et l'antenne-cadre AM fournies.

L'ampli-tuner ne capte aucun signal radio si vous ne branchez pas d'antenne. Veillez donc à brancher une antenne si vous comptez écouter la radio.

Prudence: Veillez à ne pas vous blesser avec les punaises.

Remarques:

• Dès que l'ampli-tuner est paré pour l'utilisation, recherchez une station de radio et déterminez l'emplacement idéal de l'antenne en vous basant sur la qualité du signal reçu.
• Placez l'antenne-cadre AM aussi loin que possible de l'ampli-tuner, d'un téléviseur, de câbles d'enceintes et de câbles d'alimentation. Voyez "Configuration de la fréquence radio" à la page 23 pour en savoir plus sur le changement de fréquence.

Astuces:

• Si la réception laisse à désirer avec l'antenne FM intérieure fournie, utilisez une antenne FM extérieure.
• Si la réception laisse à désirer avec l'antenne-cadre AM fournie, remplacez celle-ci par une antenne AM extérieure disponible dans le commerce.

Connexion d'éléments

• Avant d'effectuer des connexions, consultez les manuels fournis avec les éléments.
• Ne branchez pas le cable d'alimentation secteur avant d'avoir effectué et vérifié toutes les connexions.
• Enfoncez les fiches à fond dans les prises pour établir des connexions fiables. (une mauvaise connexion peut provoquer du bruit ou un dysfonctionnement).

• Pour éviter les interférences, ne placez pas les câbles audio à proximité de cordons d'alimentation ou de câbles d'enceinte.

Cables et prises

Signal	Câble		Prise		Description
Audio	Audio numérique optique (modèle européen uniquement)		OPTICAL		Les connexions numériques optiques permettent de bénéficier de la qualité sonore numérique. La qualité du son est identique à celle des prises coaxiales.
	Audio numérique coaxial (modèle européen uniquement)		COAXIAL	Orange	Les connexions numériques coaxiales permettent de bénéficier de la qualité sonore numérique. La qualité du son est identique à celle des prises optiques.
	Audio analogique (RCA/cinch)		L R	Blanc Rouge	Les connexions audio analogiques (RCA/cinch) transmettent des signaux audio analogiques.

Remarques:

• L'ampli-tuner ne reconnaît pas les signaux d'entrée audio multicanal. Le signal PCM ne peut être envoyé qu'aux entrées numériques. Vérifiez que "PCM" est sélectionné sur le lecteur.
• Les entrées numériques optiques de l'ampli-tuner sont pourvues d'un clapet qui s'ouvre automatiquement quand vous insérez une fiche optique dans la prise. Ce clapet se referme quand vous enlevez la fiche. Enforcez les fiches à fond dans les prises.

Prudence:

Pour éviter d'endommager le clapet, maintenez la fiche optique droite lors de son insertion ou de son extraction.

No.	Prise	Éléments pouvant être branchés
1	PHONO IN	Platine disque
2	CD IN	Lecteur CD, platine disque
3	BD/DVD IN	Lecteur Blu-ray/DVD
4	DOCK IN	RI Dock
5	TAPE IN	Platine à cassette
6	TV IN	TV
7	DIGITAL IN (OPTICAL, COAXIAL) (modèle européen uniquement)	OPTICAL: TV COAXIAL: CD, BD/DVD

Remarques:

• Voyez le mode d'emploi de l'élément en question pour en savoir plus.
• Raccordez une platine disque (MM) avec préampli phono intégré à CD IN, ou raccordez-la à PHONO IN en désactivant son préampli phono. Si votre platine disque (MM) ne possède pas de préampli phono, branchez-la à PHONO IN. Si votre platine disque possède une cellule à bobine mobile (MC), vous aurez besoin d’un préamplificateur MC du commerce ou d’un transformateur MC pour la brancher à PHONO IN. Consultez le manuel de votre platine disque pour plus de détails. Si votre platine disque a un conducteur de terre, branchez-le à la vis GND de l’ampli-tuner. Avec certaines platines disques, le branchement au conducteur de terre risque de produire un renflement audible. Si ceci se produit, débranchez-le.
• Si vous lecteur Blu-ray/DVD dispose de sorties principales stéréo et de sorties multicanal, branchez les sorties stéréo: connexion 3.

Connexion d'éléments onkyo RI

1 Vérifiez que chaque élément Onkyo est branché avec un câble audio analogique ( page 15). 2 Effectuez la connexion RI (voyez l'illustration).

RI ("Remote Interactive") vous permet d'utiliser les fonctions spéciales suivantes:

Si vous lancez la lecture sur un élément branché via RL alors que l'ampli-tuner est en veille (Standby), ce dernier est automatiquement activé et besoin cet élément comme source d'entrée.

Quand vous lancez la lecture sur un élément branché via RI, l'ampli-tuner désigne automatiquement l'élément en question comme source d'entrée.

Vous pouvez utiliser la télécommande de l'ampli-tuner pour piloter un autre RIDock. Pointez la télécommande vers le capteur de l'ampli-tuner et non vers l'élément.

Remarques:

• Utilisez exclusivement des câbles RI pour les connexions RI. Les câbles RI sont fournis avec les lecteurs Onkyo (CD etc.).
• . L'autre prise permet de brancher un appareil compatible RI supplémentaire.
• Branchez uniquement des éléments Onkyo aux prises R1. N'y branchez pas d'appareils d'autres fabricants car cela pourrait provoquer des dysfonctionnements.
• Certains éléments Onkyo ne reconnaissent pas toutes les fonctions RI. Consultez les manuels fournis avec vos appareils Onkyo.

Connexion d'un enregistreur

Voyez la section "Enregistrement" (→ page 22) pour en savoir plus sur l'enregistrement.

Remarques:

• L'ampli-tuner doit être activé pour l'enregistrement. Aucun signal n'est enregistré en mode de veille.
• Sur le modèle européen, les sources branchées à une entrée numérique ne peuvent pas être enregistrées. Seuls les signaux des entrées analogiques peuvent être enregistrés.
• Les signaux DTS sont enregistrés sous forme de bruit; n'effectuez donc jamais d'enregistrements analogiques de CD ou LD DTS.

Connexion du câble d'alimentation

Branchez le câble d'alimentation à une prise de courant de tension appropriée.

• Avant de brancher le cable d'alimentation, connectez tous les éléments et les enceintes.
• La baisse de tension momentanée produite quand vous mettez l'ampli-tuner sous tension peut affecter d'autres appareils électriques branchés sur le même circuit. Si cela pose problème, branchez ces appareils sur un autre circuit.

Mise sous tension et veille

Appuyez sur le bouton [ON/STANDBY]. Appuyez sur le bouton [ ] de la télécommande.

L'ampli-tuner et l'écran s'allument.

Pour éteindre l'ampli-tuner, appuyez sur le bouton [ON/STANDBY] (ou le bouton [O] de la télécommande). L'ampli-tuner passe en veille. Pour éviter tout bruit assourdissant lors de la prochaine mise sous tension, régalez toujours le volume au minimum avant d'éteindre l'ampli-tuner.

Quand "Auto Standby" est réglé sur "On", l'ampli-tuner passe automatiquement en veille (Standby) si aucune manipulation n'est effectuée et aucun signal audio ne lui parvient durant 30 minutes.

Réglage par défaut:

Off (modèle nord-américain)

On (modèle européen)

Remarques:

• Si vous écoutez une source à bas volume, il se pourrait que la fonction Auto Standby n'en tienne pas compte (et considère cela comme une absence de signal audio).
• Avec certaines sources, il peut arriver que la fonction "Auto Standby" se déclenche en cours de lecture.

Appuyez sur le bouton [O] pour mettre le dispositif sous tension. Appuyez sur le bouton [SETUP] de la télécommande.

3 Choisissez "Auto Standby" avec les boutons fléchés []/[] puis appuyez sur [ENTER].

Auto Standby

4 Activez ('On') ou désactivez ('Off') le paramètre ASb avec les boutons fléchés [<>].

$$ \begin{array}{c c} \text {H S E} & \text {O m} \ \hline \end{array} $$

$$ \mathrm {P S E} _ {\mathrm {S}} \quad \mathrm {O F F} $$

5 Appuyez sur le bouton [ENTER] pour valider le réglage.

$$ \mathrm {C o m p l e t e} $$

6 Appuyez sur le bouton [SETUP] de la télécommande pour clôturer le réglage.

Remarques:

• Vous pouvez aussi effectuer cette procédure sur l'ampli-tuner avec ses boutons [SETUP], TUNING [] / [], PRESET [] / [] et [ENTER].
• Pour retourner au menu précédent, appuyez sur le bouton [RETURN].
• Cette procédure est annulée si vous appuyez sur le bouton [SETUP] avant l'objet 5.

Sélectionner un groupe d'enceintes

1 Servez-vous du sélecteur [INPUT] de l'ampli-tuner ou des boutons INPUT SELECTOR de la télécommande pour choisir la source. 2 Choisissez le groupe d'enceintes à utiliser avec les boutons [SPEAKERS A] et [SPEAKERS B] de l'ampli-tuner.

Les témoins "A" et "B" indiquent le groupe d'enceintes actif.

3 Lancez la reproduction sur la source choisie. 4 Vous pouvez régler le volume avec la commande [VOLUME] de l'ampli-tuner ou les boutons VOLUME [+] /[-] de la télécommande.

Tournez la commande vers la droite pour augmenter le volume ou vers la gauche pour le diminuer.

Couper le son de l'ampli-tuner (télécommande uniquement)

Vous pouvez couper temporairement le son de l'ampli-tuner.

Appuyez sur le bouton [MUTING] de la télécommande.

Le son de l'ampli-tuner est coupé.

Pour rétablir le son de l'ampli-tuner, appuyez de nouveau sur le bouton [MUTING].

Remarque:

La coupure du son est annulée si vous appuyez sur les boutons VOLUME [+]/[-] de la télécommande ou si vous mettez l'ampli-tuner en veille.

Utilisation d'un casque

Vous pouvez brancher un casque stéréo (doté d'une fiche 1/4'') à la prise PHONES de l'ampli-tuner.

Remarques:

• Réglez le volume au minimum avant de brancher le casque.
• Quand vous branchez un casque à la prise PHONES, le son des enceintes est automatiquement coupé.

Réglage de luminosité de l'écran

Vous pouvez régler la luminosité de l'écran.

Appuyez plusieurs fois sur le bouton [DIMMER] pour sélectionner successivement une luminosité faible, plus faible ou normale.

Utilisation de la minuterie (sleep) (télécommande uniquement)

Vous pouvez utiliser la minuterie "Sleep" pour permettre automatiquement l'ampli-tuner hors tension après un délambda déterminé.

Appuyez plusieurs fois sur le bouton [SLEEP] pour désigner le délambda.

La plage de réglage va de 90 à 10 minutes (par pas de 10 minutes). Vous pouvez alors régler le délambda par pas de 1 minute avec les boutons []/[] de la télécommande. Quand vous avez réglé la minuterie, le témoin “SLEEP” apparait à l'écran. L'écran affiche le délambda choisi pendant environ 5 secondes avant de retourner à l'affichage précédent.

Pour désactiver la minuterie, appuyez sur le bouton [SLEEP] jusqu'à ce que le témoin "SLEEP" disparaisse.

Pour vérifier le débutant avant extinction, appuyez sur le bouton [SLEEP]. Si vous appuyez sur [SLEEP] tant que le début est affiché, le début est raccourci de 10 minutes.

Commandes de tonalité et de balance

Cette section détaille les fonctions disponibles pour toute source d'entrée.

Réglage du grave

Vous pouvez régler le grave en tournant la commande [BASS] sur l'ampli-tuner ou avec les boutons BASS [] / [] de la

télécommande. Vous pouvez régler le niveau de -6 à +6. Plus le réglage est élevé, plus le grave est prononcé.

Choisissez un réglage moins élevé pour réduire le grave.

Réglage de l'aigu

Vous pouvez régler l'aigu en tournant la commande [TREBLE] sur l'ampli-tuner ou avec les boutons TREBLE [] / [] de la

télécommande. Vous pouvez régler le niveau de -6 à +6.

Plus le réglage est élevé, plus l'aigu est prononcé.

Choisissez un réglage moins élevé pour réduire l'aigu.

Réglage de la balance

La commande [BALANCE] permet de régler la balance entre le volume des enceintes de gauche et de droite.

Remarque:

Si vous avez branché un casque, la commande BALANCE n'a aucun effet.

Affichage de niveau des commandes de tonalité

Vous pouvez vérifier le niveau des commandes de tonalité en appuyant plusieurs fois sur le bouton [TONE].

À chaque pression sur le bouton [TONE], le réglage change.

Réglage de la fonction DIRECT

Appuyez sur le bouton [DIRECT]. Le message "DIRECT MODE" s'affiche.

En mode DIRECT, les commandes de tonalité sont contournées pour offrir un son inaltéré.

Pour annuler le mode DIRECT, appuyez à nouveau sur le bouton [TONE]. Le message “TONE MODE” s'affiche alors.

Les commandes de tonalité permettent de régler le son.

Vous pouvez configurer le mode DIRECT et sélectionner les sources d'entrées individuelles auxquelles il s'applique.

Régler la source d'entrée numérique (pour le modèle européen)

Quand vous branchez un élément à une entrée audio numérique, il faut assigner cette entrée à un selector d'entrée. Exemple: si vous branchez votre dock RI à l'entrée OPTICAL, assignez "OPT" au selector d'entrée "DOCK".

Voici les assignations par défaut.

Sélecteur d'entrée	Assignation par défaut
BD/DVD	COAX2
TV	OPT
TAPE	--------
DOCK	--------
CD	COAX1

COAX1, COAX2, OPT:

Sélectionnez l'entrée audio numérique à laquelle l'élément a été branché.

Choisissez cette option si l'objet est branché à une entrée audio analogue.

Remarque:

La fréquence d'échantillonnage maximum disponible pour les signaux PCM d'une entrée numérique (optique et coaxiale) est de 96kHz / 24 bits.

1 Appuyez sur le bouton [O] pour mettre le dispositif sous tension.

2 Appuyez sur le bouton [SETUP] de la télécommande. 3 Choisissez "Digital Input" avec les boutons fléchés []/[] puis appuyez sur [ENTER].

Digital Input

4 Appuyez sur les boutons fléchés [] / [] pour désirer l'entrée dont vous voulez changer l'assignation.

DICK #

Pour assigner l'entrée optique ("OPT"), par exemple, CHOISSEZ DOCK

5 Appuyez sur les boutons fléchés [ ] / [>] pour sélectionner une borne d'entrée.

DOCK #OPT

Choisissez pour cet exemple "OPT".

6 Appuyez sur le bouton [ENTER] pour valider le réglage.

Complete

7 Appuyez sur le bouton [SETUP] de la télécommande pour clôturer le réglage.

Remarques:

• Vous pouvez aussi effectuer cette procédure sur l'ampli-tuner avec ses boutons [SETUP], TUNING [] / [], PRESET [] / [] et [ENTER].
• Pour retourner au menu précédent, appuyez sur le bouton [RETURN].
• Cette procédure est annulée si vous appuyez sur le bouton [SETUP] avant l'objet 6.

La législation en matière de droits d'auteur interdit toute utilisation sortant du cadre privé de vos enregistrements sans le consentement préalable du détenteur des droits.

Ce chapitre décrit l'enregistrement de la source d'entrée sélectionnée avec un autre élément. Il explique aussi comment enregistrer des signaux audio de différentes sources.

Enregistrement d'un signal d'entrée

Les sources audio peuvent être enregistrées sur un enregistreur (platine à cassette, enregistreur CD).

1 Préparez l'enregistreur:

• Préparez l'enregistreur pour l'enregistrement.
• Si nécessaire, réglez le niveau d'enregistrement sur l'enregistreur. Pour en savoir plus, consultez le mode d'emploi de l'enregistreur.

Remarques:

• Si vous choisissez une autre source d'entrée pendant l'enregistrement, son signal est enregistré.
• Les commandes de volume, de balance, de coupure du son et de tonalité n'ont aucun effet sur le signal enregistré.

Configuration de la fréquence radio

Pour que la réception radio soit correcte, vous devez définir l'intervalle de fréquences radio de votre région. Notez que si vous modifiez ce paramètre, toutes les mémoires radio sont effacées.

Modèle nord-américain (AM/FM): 10kHz / 200kHz (réglage par défaut) ou 9kHz / 50kHz

Modèle européen (AM): 9 kHz (réglage par défaut) ou 10 kHz

1 Servez-vous du sélecteur [INPUT] de l'ampli-tuner ou des boutons INPUT SELECTOR de la télécommande pour choisir AM ou FM. 2 Appuyez sur le bouton [SETUP] de la télécommande. 3 Utilisez les boutons fléchés [∧]/[∨] pour sélectionner “AM/FM FreqStep” (modèle nord-américain) ou “AM Freq Step” (modèle européen), puis appuyez sur [ENTER].

Modèle nord-américain

HMMFreep

Modèle européen

H Freq Step

4 Réglez la fréquence avec les boutons fléchés [ ] / [ ]

Modèle nord-américain

10k280k

Modèle européen

F#kHz

5 Appuyez sur le bouton [ENTER] pour valider le réglage.

Complete

Remarques:

• Vous pouvez aussi effectuer cette procédure sur l'ampli-tuner avec ses boutons [SETUP], TUNING [] / [], PRESET [] / [] et [ENTER].
• Pour retourner au menu précédent, appuyez sur le bouton [RETURN].
• Cette procédure est annulée si vous appuyez sur le bouton [SETUP] avant l'objet 5.

Écouter des stations am/fm

Le tuner intégré vous permet d'écouter des stations AM et FM.

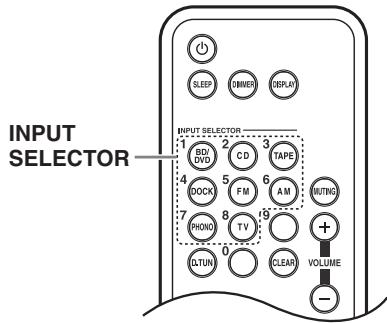

Servez-vous du sélecteur [INPUT] de l'ampli-tuner ou des boutons INPUT SELECTOR de la télécommande pour choisir AM ou FM.

Dans cet exemple, FM a été sélectionné.

(L'affichage varie d'un pays à l'autre.)

2 Appuyez sur le bouton [TUNING MODE] pour afficher ou faire disparaître le témoin "AUTO".

Recherche automatique de stations

Pour activer ce mode, appuyez sur le bouton [TUNING MODE] de sorte à afficher le témoin "AUTO". Avec ce mode, la réception est en stéréo.

Recherche manuelle de stations

Pour activer ce mode, appuyez sur le bouton [TUNING MODE] de sorte à supprimer le temps "AUTO". Avec ce mode, la réception est en mono.

Appuyez sur le bouton TUNING [▲] ou [▼].

Vous pouvez aussi utiliser les boutons fléchés [▲]/[▼] de la télécommande pour sélectionner une station de radio.

Recherche automatique de stations

La recherche s'interrompt dès qu'une station a été trouvée.

Recherche manuelle de stations

La fréquence cesse de changer dès que vous relâchez le bouton.

Appuyez plusieurs fois sur les boutons pour changer la fréquence par pas.

La fréquence change par pas de 0,05 MHz (ou de 0,05 MHz~0,2 MHz pour le modulo nord-américain) pour la bande FM et par pas de 9 kHz (ou de 10 kHz) pour la bande AM.

Le témoin "TUNED" s'affiche dès que l'appareil reçoit une station. Quand l'appareil reçoit une station FM stéréo, le témoin "FM STEREO" apparait aussi.

Réception de stations FM stéréo faibles

Si le signal d'une station FM stéreo est faible, il peut être impossible de la recevoir correctement. Dans ce cas, activez le mode de recherche manuelle et écoutez la station en mono.

Recherche d'une station radio par fréquence

Vous pouvez sélectionner une station AM ou FM en entrant directement la fréquence correspondante.

1 Appuyez deux fois sur le bouton [D. TUN] de la télécommande.

(L'affichage varie d'un pays à l'autre.)

Dans les 8 secondes, entrez la fréquence de la station avec le pavé numérique.

Pour désigner la fréquence 87.50 (FM), par exemple, appuyez sur 8, 7, 5, 0.

Vous pouvez mémoriser jusqu'à 40 stations radio AM/FM ("presets").

La programmation des stations FM/AM est effectuée par l'ampli-tuner.

2 Appuyez sur le bouton [MEMORY].

Le numéro de mémoire ("preset") clignote.

F1 87.5GHz

4 Appuyez à nouveau sur le bouton [MEMORY] pour mémoriser la station.

La station est mémorisée et le numéro de la mémoire cesse de clignoter.

Répétez cette procédure pour mémoriser d'autres stations AM/FM.

Sélectionner une mémoire

Pour sélectionner une mémoire, utilisez les boutons fléchés [ ] / [> de la télécommande ou les boutons PRESET [] / [] de l'ampli-tuner.

Sélectionner une mémoire en entrant son numéro

Vous pouvez sélectionner une station AM ou FM en entrant directement son numéro de mémoire.

1 Appuyez sur le bouton [d. TUN] de la télécommande.

(L'affichage varie d'un pays à l'autre.)

2 Maintenez le bouton [MEMORY] enfoncé et appuyez sur le bouton [TUNING mode].

La mémoire est effacée et son numéro disparaît de l'écran.

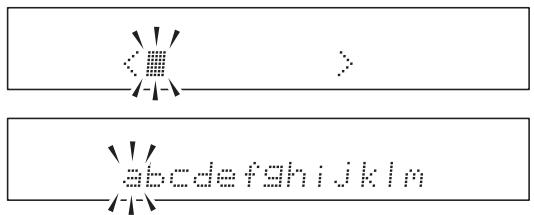

Modifier un nom

Vous pouvez attribuer un nom à une station de radio mémorisée pour l'identifier facilement. Le nom que vous attribuez s'affichera à l'écran.

Pour personnaliser un nom, utilisez la page d'entrée de caractères.

1 Choisissez la mémoire dont vous pouvez modifier le nom. 2 Appuyez sur le bouton [SETUP] de la télécommande. 3 Choisissez "Name Edit" avec les boutons fléchés [] / [] puis appuyez sur [ENTER]. 4 Sélectionnez un caractère avec les boutons [∧]/[∨]/[<]/[>] puis appuyez sur [ENTER].

Répétez cette opération pour entrer jusqu'à 8 caractères.

Quand vous avez entré le nom, mémorisez-le : CHOISSEZ d'abord "OK" avec les boutons fléchés []/[]/[]/[] puis appuyez sur [ENTER]. Si vous n'effectuez pas cette opération, le nom n'est pas mémorisé.

Shi f+BS OK

Les tableaux ci-dessous indiquent les caractères disponibles pour l'entrée du nom.

Vous disposez de deux sets de caractères : le set 1 (contenant principalement des minuscules) et le set 2 (contenant principalement des majuscules).

Choisissez le set de caractères voulu avec les boutons /. Sélectionnez le caractère à entrer avec les boutons / et appuyez sur le bouton ENTER. Si le set de caractères affiché ne contient pas le caractère souhaité, utilisez les boutons / pour afficher le set [Shift BS OK], sélectionnez "Shift" avec les boutons / et

appuyez sur le bouton ENTER pour afficher l'autre set de caractères.

a

b

c

d

e

f

g

h

i

j

k

l

m

n

o

p

q

r

s

t

u

v

w

x

y

z

1

2

3

4

5

6

7

8

9

0

-

=

`

{

}

i

:

"

<

>

?

S

p

a

c

e

S h i f t

<

-

-

>

B

S

O

K

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

R

S

T

U

V

W

X

Y

Z

!

@

#

$

%

^

&

*

(

)

-

+

~

[ ]

\

;

'

,

.

/

S

p

a

c

e

S h i f t

< -

- >

B

S

O

K

Change le caractère affiché.

Sélectionnez-les pour déplacer le curseur dans la zone d'entrée du nom.

Entre un espace.

BS ('back space', alias arrête) ² :

"Back Space" fait reculer le curseur d'un caractère. De plus, "Back Space" efface le caractère situé à gauche du curseur.

Signale que l'entrée du nom est terminée.

Astuces:

1 Vous pouvez aussi utiliser le bouton [D. TUN] de la télécommande. 2 Une pression sur le bouton [CLEAR] de la télécommande supprime tous les caractères entre.

Remarques:

• Vous pouvez aussi effectuer cette procédure sur l'ampli-tuner avec ses boutons [SETUP], TUNING [] / [], PRESET [] / [] et [ENTER].
• Pour retourner au menu précédent, appuyez sur le bouton [RETURN].
• Cette procédure est annulée si vous appuyez sur le bouton [SETUP] avant l'objet 5.

Changer l'affichage

Lors de la réception sur la bande AM ou FM, vous pouvez appuyer sur le bouton [DISPLAY] de la télécommande pour alterner le nom que vous venez d'entrer et la fréquence de la station.

Utilisation du système RDS (modèle européen uniquement)

Le système RDS fonctionne uniquement dans des régions où des programmes RDS sont émis. Le témoin "RDS" s'affiche lorsque l'appareil reçoit une station RDS.

Qu'est-ce que 'RDS'?

RDS est l'acronyme de "Radio Data System", un système de transmission de données intégrées aux signaux radio FM. Il a été développé par l'Union de Diffusion Européenne (EBU) et est disponible dans la plupart des pays européens. De nombreuses stations FM y font appel. Outre l'affichage d'informations, RDS vous permet aussi de tracer des stations de radio par type (infos, sport, rock, etc.).

L'ampli-tuner reconnaît trois types d'informations RDS:

PS (données de la station)

Si vous écoutez une station RDS émettant des signaux PS, le nom de la station s'affiche à l'écran.

RT (texte par radio)

Quand l'appareil reçoit une station RDS diffusant des informations RT, le texte s'affiche à l'écran ( page 28).

PTY (type de programme)

Vous pouvez aussi rechercher les stations de radio RDS par type (→ page 28).

Remarques:

• Il peut arriver que les caractères affichés par l'amplitude different de ceux transmis par la station de radio. Des caractères inattendus peuvent s'afficher quand des caractères non reconnus sont reçus. Il ne s'agit pas d'un dysfonctionnement.
• Si le signal d'une station RDS est faible, les données RDS peuvent apparaître par intermittence voire pas du tout.

Changer l'affichage

Durant la réception de stations RDS, vous pouvez appuyer sur le bouton [DISPLAY] de la télécommande pour changer les informations affichées à l'écran.

À chaque pression sur le bouton [DISPLAY], le contenu de l'écran change comme suit.

* Si vous n'appuyez pas sur le bouton [DISPLAY] dans les 3 secondes, l'écran affiche les PS (données de la station).

Type	Affichage
Aucun	NONE
Infos	NEWS
Sujets d'actualité	AFFAIRS
Informations générales	INFO
Sport	SPORT
Education	EDUCATE
Fiction	DRAMA
Culture	CULTURE
Science et technologie	SCIENCE
Divers	VARIED
Musique pop	POP M
Musique rock	ROCK M
Variété	EASY M
Classique populaire	LIGHT M
Classique pour connaisseurs	CLASSICS
Autres musiques	OTHER M
Météo	WEATHER
Finance	FINANCE
Programmes pour enfants	CHILDREN
Actualité sociale	SOCIAL
Religion	RELIGION
Interventions des auditeurs par téléphone	PHONE IN
Voyage	TRAVEL
Loisir	LEISURE
Musique jazz	JAZZ
Musique country	COUNTRY
Musique nationale	NATION M
Vieux tubes	OLDIES
Musique folk	FOLK M
Documentaires	DOCUMENT
Test d'alerte	TEST
Alerte	ALARM

Affichage de texte par radio (RT)

Si vous écoutez une station RDS émettant des informations RT, le texte défile à l'écran.

Appuyez sur le bouton [display] pour afficher le texte RT.

Les informations RT défilent à l'écran.

• Le message "Waiting" apparait lorsque l'ampli-tuner attend des informations RT.
• Si le message "No Text Data" apparait à l'écran, il n'y a pas d'informations RT disponibles.

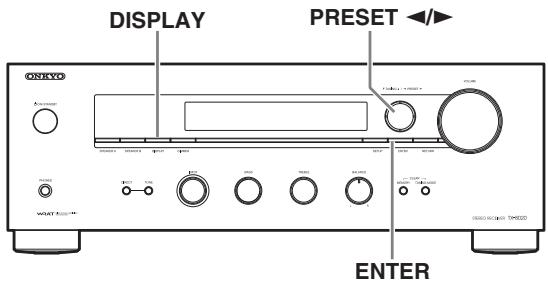

Recherche de station par type (PTY)

Vous pouvez chercher des stations par type.

1 Appuyez sur le bouton [display] pour afficher le type de programme (PTY)

Le type de programme en cours s'affiche à l'écran.

Remarque:

Si la radio ne diffuse pas de données RDS, l'écran affiche "Not RDS".

2 Choisissez le type de programme voulu avec les boutons PRESET [<]/[>

Voyez le tableau à la page 27.

Remarque:

Si vous n'appuyez pas sur les boutons dans les 3 secondes, l'écran retourne à l'affichage précédent.

3 Pour lancer la recherche, appuyez sur [ENTER].

L'ampli-tuner cherche jusqu'à ce qu'il trouve une station du type spécifié; il s'arrête alors brièvement avant de poursuivre la recherche.

4 Lorsque vous avez trouvé la station voulue, appuyez sur [ENTER].

Si aucune station n'est détectée, le message "Not Found" apparait.

Utilisation d'un dock onkyo

Le dock est vendu séparément. Les modèles disponibles varient d'une région à une autre.

Pour obtenir les informations les plus récentes relatives aux docks Onkyo, rendez-vous sur le site Onkyo :

http://www.onkyo.com

Avant d'utiliser un dock Onkyo, mettez votre iPod/iPhone à jour avec la dernière version du système, disponible sur le site internet d'Apple:

Pour savoir quels sont les modèles d'iPod/iPhone compatibles, consultez le mode d'emploi du dock Onkyo.

RI dock

Avec le RI Dock, vous pouvez écouter de la musique stockée dans votre iPod/iPhone Apple en bénéficiant du son exceptionnel de votre ampli-tuner. Vous pouvez même utiliser la télécommande de l'ampli-tuner pour piloter votre iPod/iPhone.

Remarques:

• Branchez le RI Dock à l'ampli-tuner avec un câble RI ( page 16).
• Réglez l'interrupteur RI MODE du RI Dock sur "HDD" ou "HDD/DOCK".

Quand vous mettez votre ampli-tuner sous tension, le RI Dock et l'iPod/iPhone sont automatiquement activés. De plus, quand le RI Dock et l'iPod/iPhone sont activés, l'ampli-tuner peut être activé d'une pression sur [ON/STANDBY].

Si vous lancez la lecture sur l'iPod/iPhone alors que l'ampli-tuner est en veille (Standby), ce dernier est automatiquement activé et désigne l'iPod/iPhone comme source d'entrée.

Si vous lancez la lecture sur l'iPod/iPhone alors que vous écoutez une autre source d'entrée, votre ampli sélectionne automatiquement l'entrée à laquelle le RI Dock est connecté.

Autres télécommandes

Vous pouvez utiliser la télécommande de votre ampli-tuner pour contrôler d'autres fonctions de l'iPod/iPhone. Les fonctions disponibles varient en fonction de votre ampli-tuner.

Fonction 'alarme' de l'ipod/iphone

Si vous utilisez la fonction "Alarme" sur l'iPod/iPhone pour lancer la lecture, votre ampli-tuner s'allumera automatiquement à l'heure spécifiée et sélectionnera l'iPod/iPhone comme source d'entrée.

Remarques:

• Ce type de fonctionnement n'est pas disponible avec la lecture de vidéos ou quand l'alarme est programmée pour produire un son.
• Si vous utilisez d'autres accessoires pour iPod/iPhone, la détection de la lecture sur l'iPod/iPhone peut ne pas fonctionner.

Remarques concernant le fonctionnement

• Utilisez la commande de volume de l'ampli-tuner pour régler le volume de lecture.
• Tant que l'iPod/iPhone est inséré dans le RI Dock, sa commande de volume n'a aucun effet.
• Si vous modifiez le réglage de volume de l'iPod/iPhone alors qu'il se trouve dans le RI Dock, vérifiez que ce réglage n'est pas trop élevé avant de rebrancher les écouteurs.

Remarque:

Sur les iPod avec vidéo et sur les iPod nano (1ère génération), la molette est désactivée pendant la lecture.

Pour en savoir plus, consultez le mode d'emploi du dock.

• Réglez l'interrupteur RI MODE du RI Dock sur "HDD" ou "HDD/DOCK".
• Vous pouvez piloter votre iPod/iPhone quand "DOCK" est la source d'entrée sélectionnée.

Appuyez d'abord sur le bouton DOCK.

Remarques:

• Il peut arriver que des boutons fonctionnent de façon inattendue avec certains modèles (générations) d'iPod/iPhone ou certains RI Docks.
• Pour savoir comment manier l'iPod/iPhone, voir le mode d'emploi du RI Dock.

Boutons disponibles:

Selon le RI Dock utilisé, il se pourrait que certains boutons ne soient pas disponibles.

Si vous rencontrez des problèmes pendant l'utilisation de l'ampli-tuner, cherchez-en la solution dans cette section.

Si vous ne parvenez pas à résoudre le problème, essayez d'abord d'initialiser l'ampli-tuner avant de contacter votre revendeur Onkyo.

Pour rétablir les réglages d'usine de l'amplitur, mettez-le sous tension et, en maintenant le bouton [TUNING MODE] enfoncé, appuyez sur le bouton [ON/STANDBY].

Notez cependant que l'initialisation de l'amplitur efface les stations de radio mémorisées et vos réglages personnels.

Impossible de mettre l'ampli-tuner sous tension

• Vérifiez que le câble d'alimentation est correctement branché à la prise de courant.
• Débranchez le câble d'alimentation de la prise de courant et attendez au moins 5 secondes avant de le rebrancher.

Le son est très bas ou inaudible

• Vérifiez que le groupe d'enceintes A ou B est activé ( page 19).
• Vérifiez que toutes les fiches audio sont bien branchées à fond ( page 14~17).
• Vérifiez que la polarité des câbles d'enceintes est correcte et que les portions dénudées des fils sont bien en contact avec la partie métallique de chaque borne d'enceinte ( page 10).
• Vérifiez si les câbles des enceintes ne produisent pas de court-circuit.
• Vérifiez que les entrées et sorties de tous les éléments sont branchées correctement.
• Vérifiez que vous avez besoin de la bonne source d'entrée ( page 19).
• Si le témoin MUTING est affiché à l'écran, appuyez sur le bouton [MUTING] de la télécommande pour désactiver la fonction de coupure du son de l'amplificateur ( page 19).
• Si vous tourne-disque utilise une cartouche MC, utilisez un préampli MC ou un transformateur MC et un préampli phono.
• Tant qu'un casque est branché à la prise PHONES, les enceintes ne produisent pas de son. ( page 19).

Bruit audible

• N'attachez pas les câbles audio avec les cordons d'alimentation ni les câbles d'enceintes dans un même faisceau car cela peut nuire à la qualité du son.
• Un câble audio peut capter des interférences. Changez la position des câbles.

Les commandes de tonalité n'ont aucun effet

• Quand la fonction DIRECT est active, les commandes de tonalité sont désactivées. Appuyez sur le bouton [TONE] pour désactiver la fonction.

La réception est parasitée, la réception FM stéréo est mauvaise (sifflements) ou le témoin FM STEREO ne s'affiche pas

• Déplacez votre ANTENNE. Éloignez l'ampli-tuner de votre téléviseur ou ordinateur.
• Écoutez la station en mono (→ page 23).
• Pendant l'écoute d'une station AM, l'utilisation de la télécommande peut produire du bruit.
• Le passage de véhicules ou d'avions peut produire des interférences.
• Les murs en béton affaiblissant les signaux radio-captés.
• Si vous n'arrivez pas à améliorer la réception, installez une antenne extérieure.

La télécommande ne fonctionne pas

• Vérifiez que les piles sont installées conformément aux indications de polarité ( page 5).
• Installez des piles neuves. Ne mélangez jamais des piles neuves avec des piles usagées ni des types de piles différents ( page 5).
• Vérifiez que la télécommande n'est pas trop éloignée de l'ampli-tuner et qu'il n'y a pas d'obstacle entre la télécommande et le capteur de télécommande de l'ampli-tuner ( page 5).
• Veillez à ce que l'ampli-tuner ne soit pas exposé aux rayons directs du soleil ni à de puissantes lampes fluorescentes. Déplacez-le si nécessaire ( page 5).

Impossible de piloter d'autres éléments

• S'il s'agit d'un élément Onkyo, vérifie que le câble RI et le câble audio analogique sont correctement branchés. La seule connexion du câble RI ne permet pas le pilotage (→ page 16).
• Avec quelques éléments, certains boutons peuvent ne pas fonctionner normalement, voir ne pas fonctionner du tout.
• Pour piloter un élément Onkyo branché à la prise Rl, pointez la télécommande vers l'ampli-tuner.

Impossible d'enregistrer

Veillez à bien sélectionner l'entrée correcte sur votre enregistrateur. - Pour éviter des boucles de signaux et d'endommager l'ampli-tuner, les signaux d'entrée ne sont pas envoyés aux sorties du même nom (ex.: à TAPE IN ou à TAPE OUT).

Les fonctions restent sans effet

• Pour utiliser le système RI, il faut une connexion RI et une connexion audio analogue RCA/cinch entre l'élément et l'ampli-tuner, même s'il y a une connexion numérique (→ page 16).

L'ampli-tuner contient des microprocesseurs pour le traitement du signal et les fonctions de pilotage. Dans des cas rares, la présence de fortes interférences, de bruit d'une source externe ou d'électricité statique peut bloquer ces microprocesseurs. Si vous êtes confronté à ce phénomène exceptionnel, débranchez le câble d'alimentation de la prise secteur, attendez au moins cinq secondes et rebranchez l'appareil au secteur.

Onkyo décline toute responsabilité pour des dommages (notamment les coûts de location de CD) résultant d'un enregistrement raté suite à un dysfonctionnement de l'appareil. Avant d'enregistrer des données importantes, vérifie si l'enregistreur fonctionne correctement.

Avant de débrancher le cable d'alimentation de la prise de courant, veillez à mettre l'ampli-tuner en veille.

Section amplificateur

Puisance de sortie nominale	(Amérique du Nord)50 W (puissance de sortie continue minimum par canal), charge de 8 Ω, 2 canaux excités de 20 Hz à 20 kHz avec une distorsion harmonique totale de 0,08 % (FTC)
	(Europe)2 canaux × 90 W sous 6 Ω, 1 kHz, 1 canal excité à 1 % (IEC)
Puisance dynamique	180 W (3 Ω, avant)160 W (4 Ω, avant)100 W (8 Ω, avant)
Distorsion harmonique totale (DHT) + Bruit	0,03 % (20 Hz–20 kHz, à mi-puisance)
Facteur d'atténuation	60 (1 kHz, 8 Ω)
Sensibilité d'entrée et impédance (asymétrique)	200 mV/ 47 kΩ (LINE)2,5 mV/ 47 kΩ (PHONO MM)
Niveau de sortie nominal et impédance (RCA)	200 mV/2,2 kΩ (REC OUT)
Niveau de sortie RCA maximum et impédance	2 V/2,2 kΩ (REC OUT)
Surcharge Phono	70 mV (MM, 1 kHz, 0,5%)
Réponse en fréquence	10 Hz–100 kHz/ +1 dB–3 dB (CD)
Caracteristiques des commandes de tonalité	±11 dB, 100 Hz (BASS)±11 dB, 10 kHz (TREBLE)
Rapport signal/bruit	100 dB (CD, IHF-A)80 dB (PHONO MM, IHF-A)
Impédance des enceintes	4 Ω~16 Ω

Section tuner

■ FM
Plage de syntonisation	(Amérique du Nord)
	87.5 MHz~107.9 MHz
	(Europe)
	87.5 MHz~108.0 MHz, RDS

Plage de syntonisation	(Amérique du Nord)
	530 kHz~1710 kHz
	(Europe)
	522/530 kHz~1611/1710 kHz
Stations mémorisables	40

Généralités

Alimentation	(Amérique du Nord) CA 120 V, 60 Hz (Europe) CA 230 V, 50 Hz
Consommation	(Amérique du Nord) 180 W (Europe) 170 W
Consommation quand l'ampli-tuner ne produit pas de son	(Amérique du Nord) 30 W (Europe) 35 W
Consummation en veille	(Amérique du Nord) 0,15 W (Europe) 0,25 W
Dimensions (L × H × P)	435 × 150 × 328,5 mm
Poids	7,3 kg
■ Entrées audio
Entrées analogiques	PHONO, CD, DOCK, TAPE, TV, BD/DVD
Entrées numériques (modèle européen uniquement)	OPTICAL: TV COAXIAL: CD, BD/DVD
■ Sorties audio
Sorties analogiques	TAPE
Sorties préampli	SUBWOOFER
Sorties pour enceintes	SPEAKERS A SPEAKERS B
Prise pour casque	1 (6,3 Ø)
■ Autres
RI	1

Les spécifications et caractéristiques sont susceptibles d’être modifiées sans préavis.

RISK OF ELECTRIC SHOCK DO NOT OPEN

RISQUE DE CHOC ELECTRIQUE NE PAS OUVIR
