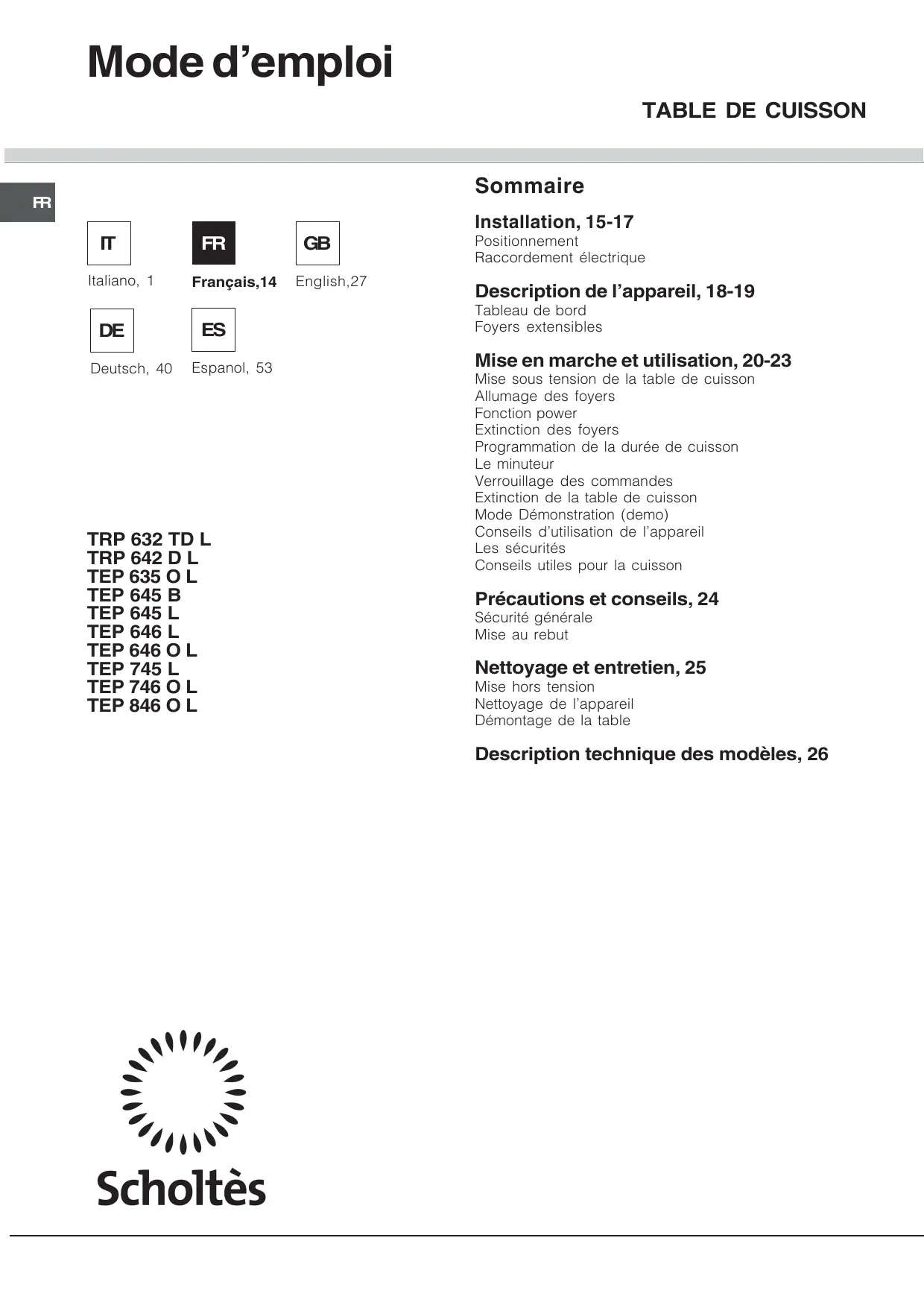

MODE D'EMPLOI TRP642DL SCHOLTES

Raccordement électrique

Description de l'appareil, 18-19

Tableau de bord

Foyers extensibles

Mise en marche et utilisation, 20-23

Mise sous tension de la table de cuisson

Allumage des foyer

Fonction power

Extinction des foyer

Programmation de la durée de cuisson

Le minuteur

Verrouillage des commandes

Extinction de la table de cuisson

Mode Demonstration (demo)

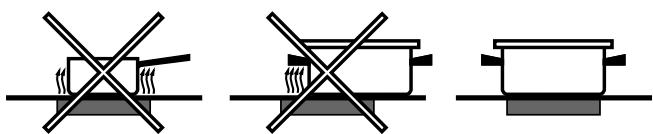

Conseils d'utilisation de l'appareil

Les sécurités

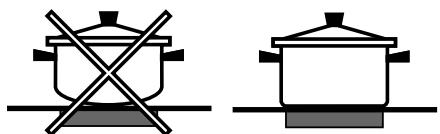

Conseils utiles pour la cuisson

Précautions et conseils, 24

Sécurité générale

Mise au rebut

Nettoyage et entretien, 25

Mise hors tension

Nettoyage de l'appareil

Démontage de la table

Description technique des modèles, 26

Scholtès

! Conserver ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.
! Lire attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de cet apparéil.

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut lesmettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils).
! L'installation doit être effectuee par un professionnel du secteur conformement aux instructions du fabricant. Une mauvaise installation peut causer des dommages a des personnes, des animaux ou des biens.

Encastrement

Pour garantir le bon fonctionnement de l'appareil, il faut que le meuble possède des caractéristiques bien précises :

• le matériel du plan d'appui doit pouvoir résister à une température d'environ 100^
• en cas d'installation de la table de cuisson audessus d'un four, il faut que ce dernier soit équipé d'un dispositif de refroidissement par ventilation forcee;
• éviter d'installer la table de cuisson au-dessus d'un lave-vaisselle : si c'est le cas, prévoir une séparation étanche entre les deux apparèils ;
• selon la table de cuisson à installer (voir figures), la découpe du meuble doit avoir les dimensions suivantes :

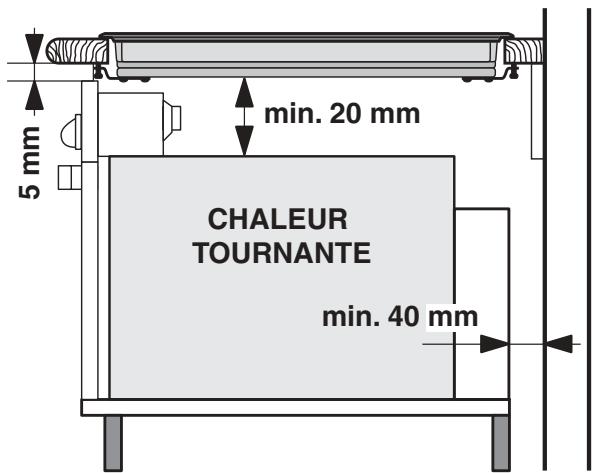

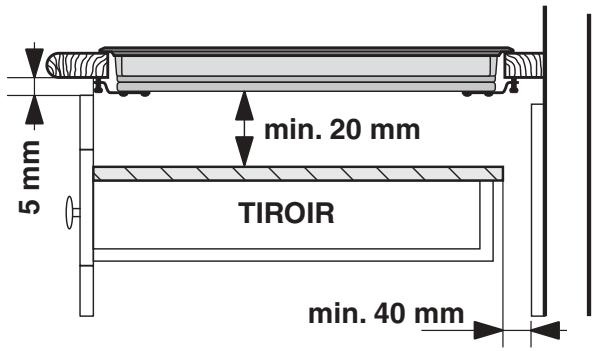

Aération

Pour permettre une bonne aération et pour éviter toute surchauffe des surfaces autour de l'appareil, la table de cuisson doit être positionnée :

• à au moins 40 mm de distance du mur arrêté ou de toute autre surface verticale;
• de manière à ce qu'il reste au moins 20 mm de distance entre la découpe d'encastrement et le meuble en dessous.

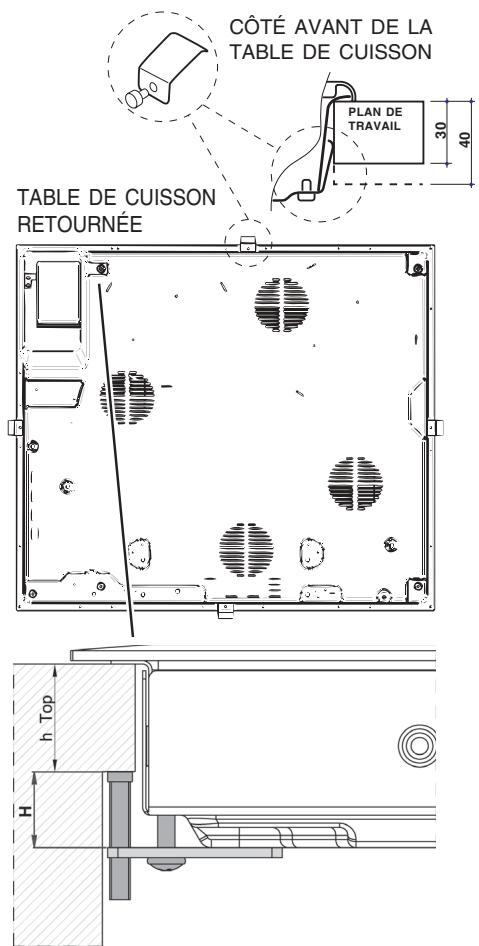

Fixation

Il est impératif d'assurer l'encastrement de l'appareil sur un plan d'appui parfaitement plat.

Les déformations provoquées par une mauvaise fixation risquent d'alterer les caractéristiques de la table de cuisson ainsi que ses performances.

La longueur de la vis de réglage des crochets de fixation doit être réglée avant leur montage selon l'épaissieur du plan d'appui :

• épaisseur 30mm : vis 17,5 mm;
• épaisseur 40~mm : vis 7,5 mm.

Pour sa fixation, procéder comme suit :

1. Se servir des vis courtes sans pointe pour visser les 4 ressorts de centrage dans les troups prevus sur chaque cote de la table, en leur milieu;
2. insérer la table de cuisson dans la découpe prévue, bien au centre et bien appuyer tout autour du cadre pour que la table adhére parfaitement au plan d'appui.
3. pour les tables avec profils latéraux : après avoir encastré la table de cuisson dans la découvert, insérer les 4 crochets de fixation (chacun avec son goujon) sur le périmètre inférieur de la table de cuisson et visser avec les vis longues à pointe jusqu'à ce que le verre adhérite bien au plan d'appui.

! Il faut absolument que les vis des ressorts de centrage soient accessibles.
! Conformément aux normes de sécurité, après encastrement de l'appareil, il ne doit plus y avoir possibilité de contact avec les parties electriées.
! Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées qu'avac l'aide d'un outil.

Raccordement électrique

! Le branchement électric de la table de cuisson et celui d'un évientuel four à encastrer doivent être effectuels séparément, pour des raisons de sécurité électric et pour pouvoir démonter plus facilement le four en cas de besoin.

Bornier

TABLE DE CUISSON RETOURNEE

L'appareil est équipé, sur le dessous, d'un boîtier de raccordement à plusieurs types d'alimentation électrique (la figure n'est qu'indicative, elle peut ne pas correspondre au modele achété).

Raccordement monophasé

La table est fournie déjà équipée d'un cordon d'alimentation prévu pour raccordement monophasé. Procéder au raccordement des fils en suivant les indications du tableau et des dessins suivants :

Tension type et fréquence réseau	Cordon électrique	Raccordement fils
230-240V 1+N ~ 220-240V 1+N ~ 50/60 Hz	½N:L	½: jaune/vert; N: les 2 fils bleus ensemble L: le marron avec le noir

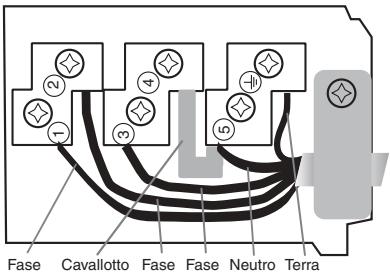

Autres types de branchement

Si l'installation électrique correspond à une des caractéristiques suivantes :

Tension type et fréquence réseau

• 400V - 2+N ~ 50/60 Hz
• 220-240V 3 ~ 50/60 Hz
  230-240V 3 ~ 50/60 Hz
• 400V - 2+2N ~ 50/60 Hz

Déparer les câbles et procéder au raccordement des fils en suivant les indications du tableau et des dessins suivants :

Tension type et fréquence réseau	Cordon électrique	Raccordement fils
400V - 2+N ~ 50/60 Hz	N L1 L2	½: jaune/vert; N: les 2 fils bleus ensemble L1: noir L2: marron
230-240V 3 ~ 220-240V 3 ~ 50/60Hz
400V - 2+2N ~ 50/60 Hz	N L1 N2 L1 L2	½: jaune/vert; N1: bleu N2: bleu L1: noir L2: marron

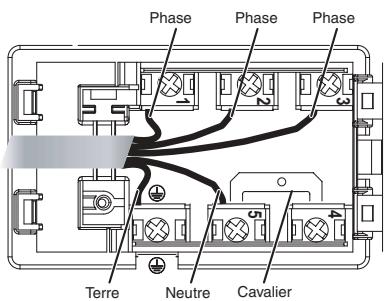

Si l'installation électrique correspond à une des caractéristiques suivantes : Tension type et fréquence réseau

• 400V 3 - N ~ 50/60 Hz procéder comme suit :

! Le cable eventuellement fourni n'est pas prévu pour ces types d'installation.

1. Utiliser un cable d'alimentation approprié, type H05RR-F ou supérieur, aux dimensions adéquates (section cable: 25 mm).
2. Faire levier à l'aide d'un tournevis sur les languettes du couvercle du bornier pour l'ouvrir (voir figure Bornier).
3. Dévisser la vis du serre-câble et les vis des bornes correspondant au type de raccordement nécessaire et positionner les cavaliers de raccordement conformément aux indications du tableau et des figures ci-dessous.
4. Positionner les fils conformément aux indications du tableau et des figures ci-dessous et procéder au raccordement en serrant à fond toutes les vis des bornes.

Tension type et fréquence réseau	Raccordements électriques					Bornier
400V 3-N ~ 50/60 Hz	1 L1	2 L2	3 L3	4 N	5	Triphasé 400

1. Fixer le cable d'alimentation dans le serre-cable correspondant et fermer le couvercle.

Triphase 400

Triphase 400

Branchement du cable d'alimentation au réseau électrique

En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts.

! L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.

Avant de procéder au branchement, s'assurer que :

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaque signalétique de l'appareil ;
• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaque signalétique;
• la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, replacer la prise ou la fiche, ne pas utiliser de rallonges ni de prises multiples.

!Après installation de l'appareil, le cable électrique et la prise de courant doivent être facilement accessibles

! Le cable ne doit être ni plié ni excessivement écrasé.

! Le cable doit être contrôle périodiquement et ne peut être remplaced que par un technicien agreeé.

! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

! Ne retarder ou ne remplaçer enaucun cas le cable d'alimentation. Toute opération d'enlèvement ou de remplacement annule automatiquement la garantie et la marque CE INDESIT décline toute responsabilité en cas d'accidents ou de dommages dérivants de l'enlèvement ou du remplacement du cable d'alimentation original. Seul le remplacement effectué par un technicien agrée INDESIT utilisant une piece détachée originale est autorisé.

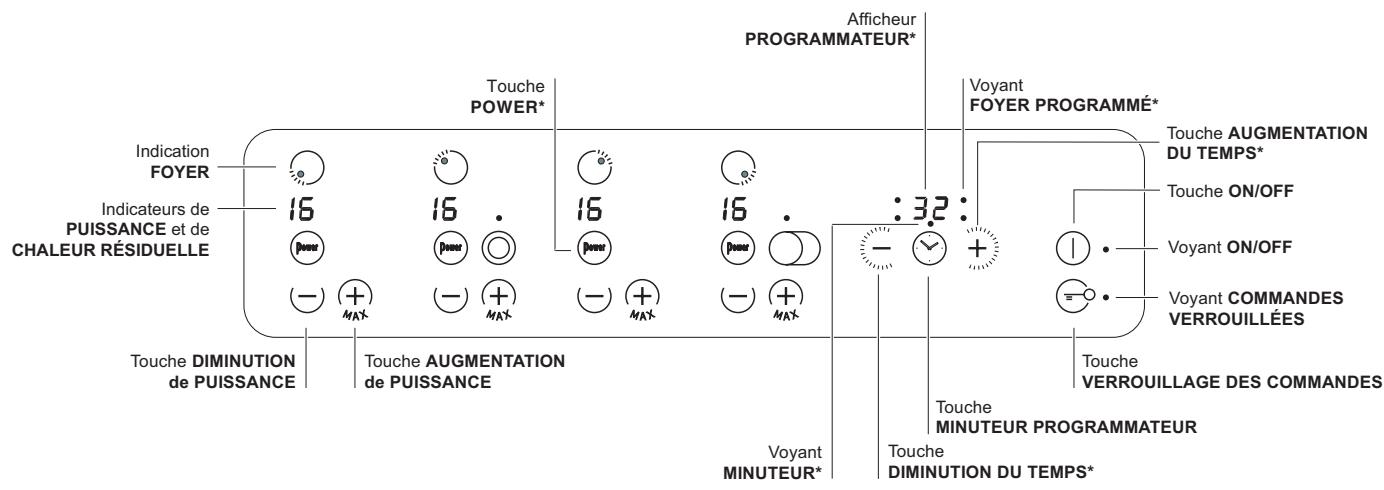

Tableau de bord

Le tableau de bord qui est décrit n'a qu'une valeur d'exemple : il peut ne pas correspondre au modele acheté.

• Touche AUGMENTATION DE PUISSANCE pour allumer le foyer et régler sa puissance (voir Mise en marche et utilisation).
• Touche DIMINUTION DE PUISSANCE pour régler la puissance et étèindre le foyer (voir Mise en marche et'utilisation).
• L'indication FOYER indique le foyer correspondant.
• Indicateur de PUISSANCE : une colonne lumineuse pour signaler le niveau de puissance atteint.
• Touche ON/OFF pour allumer ou éteindre l'appareil.
  Voyant ON/OFF : il signale si l'appareil est allumé ou étèint.
• Touche PROGRAMMATEUR* pour programmer la durée d'une cuisson (voir Mise en marche et Utilisation).
• Afficheur PROGRAMMATEUR* : pour afficher les CHOIX correspondant à la programmation (voir Mise en marche et'utilisation).

• Voyants FOYER PROGRAMME* : ils indiquent les foyers quand une programmation est lancée (voir Mise en marche et utilisation).

• Touche VERROUILAGE DES COMMANDES pour empêcher toute intervention extérieure sur les réglages de la table de cuisson (voir Mise en marche et Utilisation).

• Voyant COMMANDES VERROUILLEES : pour signaler le verrouillage des commandes (voir Mise en marche et Utilisation).
  Voyant MINUTEUR* il signale que le minuteur est activé.
• Touche AUGMENTATION DU TEMPS* pour augmenter la durée en cas d'utilisation du minuteur ou en cas de programmation (voir Mise en marche et utilisation).
• Touche DIMINUTION DU TEMPS* pour diminuer la durée en cas d'utilisation du minuteur ou en cas de programmation (voir Mise en marche etutilisation).

! Ce produit est conforme à la nouvelle Directive Européenne sur la réduction de la consommation d'énergie en mode standby.
Sans opérations pendant 2 minutes, après l'extinction des voyants de chaleur résiduelle et l'arrêt du ventilateur (si existants), l'appareil se place automatiquement en "off mode". Pour remettre l'appareil en mode de fonctionnement normal, appuyer sur la touche ON/OFF.

• N'existe que sur certains modèles

Foyers extensibles

Certains modèles sont équipés de foyers extensibles. Ces derniers peuvent avoir soit une forme circulaire soit une forme ovale et s'endetre pour former des foyers doubles ou triples. Illustration des commandes générées sur les modèles équipés de ces options.

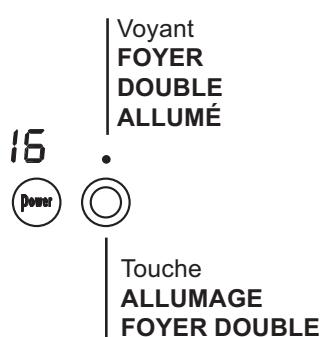

Foyer extensible circulaire

• Touche ALLUMAGE FOYER DOUBLE pour activer le foyer double (voir Mise en marche et Utilisation).
  Voyant FOYER DOUBLE ALLUMÉ : il signale l'allumage du foyer double.

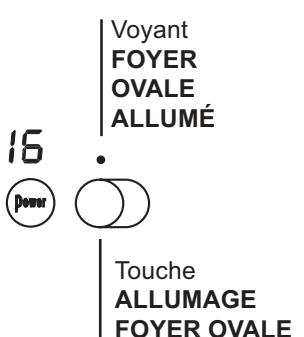

Foyer extensible ovale

• Touche ALLUMAGE FOYER OVALE pour activer le foyer ovale (voir Mise en marche et Utilisation).
  Voyant FOYER OVALE ALLUMÉ : il signale l'allumage du foyer ovale.

! La colle utilisée pour les joints laisse des traces deGRAISSÉ sur le verre. Nous conseillons de les élimineravant d'utiliser l'appareil à l'aide d'un produitd'entretien non abrasif. Une odeur de caoutchoupeut se dégager au cours des premières heuresd'utilisation, elle disparaître très vite.
! Un bip retentit quelques secondes après la mise sous tension de la table de cuisson. A partir de ce moment-là, l'allumage de la table est possible.

Mise sous tension de la table de cuisson

Pourmettrela tabledecuisson sous tension, appuyer sur la touche 1 pendant une seconde environ.

Allumage des foyer

Pour allumer un foyer, selectionner la puissance souhaitee à l'aide des touches - et +.

Appuyer 2 secondes de suite sur la touche +: la puissance du foyer grimpe immédiatement à son niveau maximum (16).
- Appuyer 2 secondes de suite sur la touche : la puissance du foyer descend au niveau 2 (fonction cuisson lente).

Fonction medium*

Par pression de la touche Medium le foyer s'allume a son niveau de puissance intermediaire 8.

Fonction power*

Une fonction power permet d'accélérer la montée en température des foyers. Allumer le foyer désiré et régler sa puissance comme décrit dans le paragraphe précédent.. Appuyer sur la touche power .L'afficheur, indicateur de puissance, affiche alternatively la lecture "P" et le niveau de puissance sélectionné précédemment jusqu'à ce que le niveau de puissance vous soit atteint. Dans qu'il est atteint, l'afficheur returne à l'affichage du niveau de puissance sélectionné. Pour désactiver cette fonction, appuyer à nouveau sur la touche ou bien désirir un autre niveau de puissance à l'aide des touches de selection de puissance allant de 0 à 16.

Extinction des foyer

Pour eteindre un foyer :

• Appuyer sur la touche : la puissance du foyer descend progressivement jusqu'à extinction.
• Ou bien appuyer en même temps sur les touches et la puissance du foyer revient aussit à 0 et le foyer s'eteint.

Programmation de la durée de cuisson

!Une pression prolongee sur les touches et + permet l'avancement rapide des minutes du minuteur.

Il est possible de programmer simulantément tous les foyers pour une durée comprise entre 1 et 99 minutes.

1. Sélectionner le foyer à l'aide de la touche de sélection correspondante.
2. Régler sa température.
3. Appuyer sur la touche de programmation
4. Sélectionner la durée de cuisson désirée à l'aide des touches et
5. Appuyer sur la touche pour valider.

Le compte à rebours du minuteur démarre aussi tôt. La fin de la cuisson programmée est indiquée par un signal acoustique (durée 1 minute) et le foyer s'eteint.
Procede de même pour tous les foyers devant être programmés.

Affichage en cas de programmation multiple

En cas de programmation d'un ou de plusieurs foyers, l'écran affiche le temps restant pour le foyer qui se rapproche le plus de la fin du tempsprogrammé, dont la position est indiquée par clignotement duvoyant correspondant.Lesvoyants des autres foyers programmés sont allumés. Pour afficher le temps restant des autres foyers programmés, appuyer plusieurs fois de suite sur la touche :il yaura affichage à la suite et dans lesens des aiguilles d'une montre des temps de tous les foyers programmés, en partant du foyer avant gauche

• N'existe que sur certains modèles

Modifier la programmation

1. Appuyer plusieurs fois de suite sur la touche , jusqu'à affichage du temps correspondant au foyer devant être modifié.
2. Sélectionner un nouveau temps à l'aide des

touches -et +

1. Appuyer sur la touche pour valider.

Pour annuler une programmation, procéder comme indiqué plus haut. Au point 2, appuyer sur la touche

: la durée diminue progressivement jusqu'à

l'extinction 0. La programmation est remise à zéro et l'afficheur quitte le mode programmation.

Le minuteur

La table de cuisson doit être allumée.

Le minuteur permet de selectionner une durée de 99 minutes maximum.

1. Appuyer sur la touche de programmation
   Jusqu'acce que levoyant minuteur s'allume.
2. Sélectionner la durée désirée à l'aide des touches

1. Appuyer sur la touche pour valider.

Le compte à rebours du minuteur démarre aussi. Une fois le temps écoué, un signal sonore retentit (pendant 1 minute).

Verrouillage des commandes

Pendant le fonctionnement de la table, il est possible de verrouiller les commandes pour empêcher toute intervention extérieure sur le réglage

(enfants, nettoyage...). Appuyer sur la touche pendant quelques instants pour verrouiller les commandes, le voyant situé au-dessus de la touch s'allume.

Pour pouvoir modifier les réglages (interrompree la cuisson par ex.) il faut déverrouiller les commandes

: appuyer sur la touche ( = 0 pendant quelques instants, levoyant s'eteint et les commandes sont déverrouillées.

Extinction de la table de cuisson

Appuyer sur la touche ① pour éteindre l'appareil. Si les commandes de l'appareil ont été verrouillées, elles le seront encore au rallumage de la table. Pour pouvoir rallumer la table de cuisson, il faut d'abord déverrouiller les commandes.

Mode Demonstration (demo)

Il est possible de seLECTIONner une utilisation en mode démonstration où le tableau de bord fonctionne normalement (y compris les commandes concernant la programmation) mais où les éléments chauffants ne s'allument pas. Pour activer le mode démonstration (demo), il faut que la table soit sous tension et que tous les foyers soient éteints :

• Appuyer simultanément sur les touches + et - et les garder enforcées pendant 6 secondes. Au bout de 6 secondes, levoyant ON/OFF et le voyant VERROUILAGE DES COMMANDES se mettent à clignoter pendant une seconde. Lâcher les touches + et - et appuyer sur la touche

• il y a affichage de DE et de MO et la table s'éteint;
  au rallumage successif, la table se trouvera en mode démonstration (demo).

Pour quitter ce mode de fonctionnement, suivre la procédure déscribe plus haut. Il y a affichage de DE et de OF et la table s'éteint. Au rallumage successif, la table fonctionnera normalement.

Conseils d'utilisation de l'appareil

Pour obtenir deailles performances de la table de cuisson :

Utiliser des casseroles à fond plat et de force épaisseur pour qu'elles adhérent parfaitement à la zone de chauffe

Utiliser des casseroles dont le diamètre couvre complètement la zone de chauffe de façon à ce que toute la chaleur disponible puisse être utilisée.

• Veiller à ce que la base des casseroles soit toujours parfaitement sèche et propre pour garantir un bon contact et une longue durée de vie des foyers mais aussi des casseroles.
• Eviter d'utiliser les mêmes casseroles que sur les brûleurs à gaz. la concentration de chaleur sur les brûleurs à gaz peutdéformer le fond de la casserole qui perd de son adhérence.

Les securités

Détéction de récipient

Chaque foyer est équipé d'une détction de casserole. Le foyer ne délivre de puissance qu'en présence d'une casserole adaptée au foyer. L'afficheur de puissance clignote pour signaler :

• une casserole incompatible
• une casserole de trop petit diamètre
• que la casserole a ete soulevee

Indicateurs de chaleur résiduelle

Chaque foyer est équipé d'un indicateur de chaleur résiduelle. Cet indicateur signale les foyer dont la température est encore élevé. Si l'afficheur de

puissance affiche H, c'est que le foyer est encore chaud. On peut par exemple s'en servir pour garder un plat au chaud ou faire fondre du beurre ou du chocolat. Lors du refroidissement du foyer,

l'afficheur de puissance affiche H. L'afficheur s'eteint des que le foyer a suffisamment refroidi. Surchauffe

En cas de surchauffe de ses composants électroniques, la table s'éteint automatiquement et l'afficheur indique F suivi d'un chiffre clignotant. Cet affichage disparait et la table est à nouveau utilisable des que la température est redescendue à un niveau acceptable.

Interrupteur sécurité

L'appareil est équipé d'un interrupteur de sécurité qui interrompt instantanément le fonctionnement des foyersès qu'un temps limite de fonctionnement à un niveau de puissance donné est atteint. Pendant l'interruption de sécurité, l'afficheur indique "0".

Exemple : le foyer arrêté droit est réglé sur 5, tandis que le foyer avant gauche est réglé sur 2. Le foyer arrêté droit s'eteindra au bout de 7 heures et demie de fonctionnement tandis que le foyer avant gauche s'eteindra au bout de 9 heures et demie.

Puisance	Durée limite de fonctionnement
1	10
2	9,5
3	9
4	8,5
5	7,5
6	7
7	6,5
8	6
9	5,5
10	5
11	4
12	3,5
13	3
14	2,5
15	2
16	1

Signal sonore

Des anomalies, comme par exemple :

• un objet (casserole, couvert, ...) placé plus de 10 secondes sur la zone de commande,
• un débordement sur la zone de commande,
• une pression prolongée sur une touche, peuvent déclencher un signal sonore. Eliminer la cause de dysfonctionnement pour stopper le signal sonore. Si la cause de l'anomalie n'est pas éliminée, le signal sonore continue à retentir et la table s'eteint.

Conseils utiles pour la cuisson

Cuisson très vivie	16 24	Mise en pression Autocuisser Grillade	Friture Ebullition
Cuisson vivie	20 32	Crepes	Saise et coloration (Rotis, Steack, Escalope, Files de poisson, Oeufs au plat)
Cuisson moyenne	9 18	Réduction rapide (Sauce liquides) Eau Frémissante (Pates, Riz, Légumes) Lait
	7 8	Réduction lente (Sauce épaisSES)
	5 4	Cuisson au bain-marie	Cuisson Autocuiseur après chuchotement
Cuisson douce	20 32	Mijotage (Ragouts)	Réchauffage des préparations
Cuisson très douce	-	Sauce chocolat	Maintien au chaud

FR

! Cet apparéil a été concu et fabriqué conformément aux normes internationales de sécurité. Ces consignes de sécurité sont très importantes et doivent être lues attentivement.

Cet apparéil est conforme aux Directives Communautaires suivantes :

• 2006/95/CEE du 12.12.06 (Basse Tension) et modifications successives
• 2004/108/CEE du 15/12/04 (Compatibilité electromagnétique) et modifications successives
• 93/68/CEE du 22/07/93 et modifications successives.
• 1275/2008 stand-by/off mode.

Sécurité générale

! S'assurer que la prise d'air a travers la grille du ventilateur ne soit jamais bouchée. La table à encastrer exige en effet une bonne aération pour le refroidissement des composants électroniques.

• Cet apparéil a été créé pour un usage familial, de type non professionnel.
• Cet apparéil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne pas toucher à l'appareil si l'on est pieds nus ou si l'on a les mains ou les pieds mouillés ou humides.
• Cet apparéil qui sert à cuir des alimentés ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi. Ne pas utiliser la table comme plan de dépose ou comme planche à découvert.
• Le plan vitrocéramique résiste aux chocs mécaniques, il peut toutefois se fendre (ou même se briser) sous l'effet d'un chic provoqué par un objet pointu, tel qu'un ustensile par exemple. Dans ce cas, débrancher immédiatement l'appareil du réseau électrique et s'adresser à un centre d'assistance technique.
• Eviter que le cordon d'alimentation d'autres petits électroménagers touche à des parties chaudes de la table de cuisson.
• Ne pas oublier que la température des foyer reste assez élevé pendant trente minutes au moins après leur extinction. La chaleur résiduelle est aussi signalée par unvoyant (voir Mise en marche et Utilisation).
  Garder àonne distance de la table de cuisson tout objet qui pourrait fondre, des objets en plastique ou en aluminium par exemple, ou des produits à haute teneur en sucre. Faire très attention aux emballages, au film plastique et au papier aluminium : au contact des surfaces encore chaudes ou tièdes, ils risquent d'endommager gravement la table.
• S'assurer que les manches des casseroles soient toujours tournés vers l'intérieur de la table de

cuisson pour éviter tout risque d'accident.

• Ne pas tirer sur le cable pour débrancher la fiche de la prise de courant.
• N'effectuer aucune opération de nettoyage ou d'entretien sans avoirAAPARAVANT débranché la fiche de la prise de courant.
• Il n'est pas prévu que cet apparéil soit utilisé par des personnes (enfants compris) représentant des capacités physiques, sensorielles ou mentales réduites ou qui n'ont pas l'expérience ou les connaissances indispensablees, à moins qu'elles ne le fassent sous la surveillance de quelqu'un responsable de leur sécurité ou qu'elles aient été dûment formées sur l'utilisation de l' apparéil.
• Si des foyers halogènes équipent votre apparéil, ne les fixez pas des yeux trop longtemps.
• S'assurer que les enfants ne jouent pas avec l'appareil.

Mise au rebut

• Mise au rebut du matériel d'emballage : se conformer aux réglementations locales, les emballages pourront ainsi être recyclés.
• La directive europeenne 2002/96/CE relative aux déchets d'équipements électriques etlectroniques (DEEE), prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains courants. Les apparciels usages doivent faire l'objet d'une collecte séparée pour optimiser le taux de récapération et de recyclage des matériaux qui les composent et empêcher tout danger pour la santé et pour l'environnement. Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu'ils font l'objet d'une collecte sélective.

Pour de plus amples renseignements sur la mise au rebut des électroménagers, les possesseurs peuvent s'adresser au service public prévu à cet effet ou aux commercants.

Mise hors tension

Avant toute opération de nettoyage ou d'entretien couper l'alimentation électrique de l'appareil.

Nettoyage de l'appareil

! Ne jamais utiliser de détergents abrasifs ou corrosifs, tels que des bombes aerosols pour grilloirs et fours, des détacheurs et des anti-rouille, des poudres à recycler ou des éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface.

! Ne jamais nettoyer l'appareil avec des nettoyeurs vapeur ou haute pression.
- Pour un entretien courant, passer une éponge humide sur la surface de la table et essuyer avec du papier essuie-tout.
- Si la table est particulièrement sale, frottier avec un produit d'entretien ajusté au verre vitrocérément, rincer et essuyer.
- Pour enlever les salissures en relief, utilisez le grattoir livre avec l'appareil. Intervenez des que possible, n'attendez pas que l'appareil ait refroidi afin d'eviter toute incrustation des salissures. L'utilisation d'une éponge en fil d'acier inoxydable, spéciale verre vitrocéramique, imprégnaee d'eau savonneuse donne d'excellents résultats.

! Le grattoir fourni est coupant : utilisez-le avec précaution.

• Tout objet, matière plastique ou sucre ayant accidentellement fondu sur la table de cuisson doit être aussitôt enlevé à l'aide du grattoir tant que la surface est encore chaude.
• Une fois que la table est propre, elle peut être traitée avec un produit d'entretien et de protection spécial : celui-ci forme un film invisible qui protège la surface en cas de débordement accidentel. Opérer de préférence quand l'appareil est tiède ou froid.
• Prendre soin de toujours bien rincer à l'eau claire et d'essuyer la table : les résidus des produits pourraient en effet s'incruster lors d'une prochaine cuisson.

Cadre en acier inox (uniquement pour les modèles avec encadrement)

Un contact prolongé avec une eau très calcaire ou l'utilisation de nettoyants contenant du phosphore peuvent tacher l'acier inox.

Nous conseillons de rincer abondamment et de bien essuyer après entretien. Il est préférible d'éliminer aussitôt tout débordement d'eau.

! Certainly tables ont un cadre en aluminium.
resentment à de l'acier inox. Ne pas utiliser de produits d'entretien et de dégraissage ne convenant pas pour l'aluminium.

Démontage de la table

Si le démontage de la table de cuisson s'avéré nécessaire :

1. enlever les vis qui fixent les ressorts de centrage sur les côtés;
2. desserrer les vis des crochets de fixation dans les coins;
3. dégager la table de cuisson du meuble.

Il est vivement déconseilé d'essayer d'accéder aux mécanismes internes pour tenter une réparation. En cas de panne, contacter le service d'assistance technique.

Description technique des modèles

FR

Ces tableaux indiquent, modèle par modèle, les valeurs d'absorption d'énergie, le type d'élement chauffant et le diamètre de chaque foyer.

Tables de cuisson	TEP 746 O L		TEP 645 B TEP 645 L TEP 745 L
Foyers	Puisance (en W)	Diametre (en mm)	Puisance (en W)	Diametre (en mm)
Arrière gauche	A 2500	210	A 2500	210
Arrière droit	A 1200	145	H 1400	160
Avant gauche	H 1200	145	H 1200	145
Avant droit	HO 2400/1500	170x260	H 1800	180
Puisance totale	7300		6900

Tables de cuisson	TRP 642 D L		TEP 646 L
Foyers	Puisance (en W)	Diametre (en mm)	Puisance (en W)	Diametre (en mm)
Arrière gauche	HD 2200/1000	210/140	A 2500	210
Arrière droit	H 1400	160	H 1400	160
Avant gauche	H 1200	145	H 1200	145
Avant droit	HD 1700/700	180/120	A 1800	180
Puisance totale	6500		6900

Tables de cuisson	TEP 635 O L		TRP 632 TD L
Foyers	Puisance (en W)	Diametre (en mm)	Puisance (en W)	Diametre (en mm)
Arrière gauche	A 2500	210
Arrière droit			H 1400	160
Central gauche			HT 2700/1950/1050	270/210/145
Central droit	HO 2400/1600/600	170x260
Avant gauche	H 1200	145
Avant droit			HD 1700/700	180/120
Puisance totale	6100		5800

Tables de cuisson	TEP 846 O L		TEP 646 O L
Foyers	Puisance (en W)	Diametre (en mm)	Puisance (en W)	Diametre (en mm)
Arrière gauche			A 2500	210
Arrière droit	A 2500	210	A 1200	145
Central gauche	HO 2400/1500	170x260
Central	A 1800	180
Avant gauche			H 1200	145
Avant droit	H 1200	145	HO 1800/1000	145x250
Puisance totale	7900		6700

Legende :

A = halogène simple

H = hilight simple

HO = hilight ovale

HD = hilight double

HT = hilight triple

Italiano, 1

Français, 14

English,27

Deutsch, 40

Espanol, 53

TRP 632 TD L

TRP 642 D L

TEP 635 O L

TEP 645 B

TEP 645 L

TEP 646 L

TEP 646 O L

TEP 745 L

TEP 746 O L

TEP 846 O L

Contents

Installation, 28-30

Positioning

Antes de effetuar la connexion verifique que:
