MODE D'EMPLOI BOLERO2 SAUTER

Radiateur à chaleur douce et inertie

Modèle version horizontale

CHAUFFAGE

CHAUFFE-EAU

CLIMATISATION

VENTILATION

Sommaire

Modèle Horizontal (R4GHDter-MK22)

Mise en garde page 2

Identifier les références du radiateur page 2

Installation

Installation de l'appareil page 3

Le boitier de commande page 5

Utilisation

Mettre en marche votre radiateur page 6
Mettre en veille votre radiateur page 6
Choisisrvoiremodedechauffage page6
Régler le jour, l'heure et la langue page 7
Chauffer votre piece :utilisation du mode comport page 8
Abaisser la température de votre piece : utilisation du mode Eco page 10
Programmer donne pereiode de chauffe : utilisation du mode PROG page 11
M'absenter plus de 48 heures : utilisation du mode Hors Gel page 15
Utiliser les fonctions d'économie d'énergie page 16
- Utiliser la fonction Auto-Adapt page 16
- Détention d'ouverture et fermeture de fenêtre : Eco Détction page 17
- Indicateur de consommation - Eco Indicateur page 18
- Utiliser la fonction Eco Citoyen page 18
Verrouiller les commandes page 19
Le D'élestage page 19
Entretien page 19
Retour au réglage de base usine page 19
En cas de problème page 20

• Attention surface très chaude, caution hot surface.

ATTENTION :

Certaines parties de ce produit peuventvenir très chaudes et provoquer des brûlures. Il faut préter une attention particulière en présence d'enfants et de personnes vulnérables.

Il convient de maintainir à distance de cet apparéil les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.

Cet apparéil n'est pas prévu pour être utilisé sans surveillance par des enfants de moins de 14 ans, ou des personnes dont les capacité physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si ceux-ci ont pu bénéficier, par l'intérimédiaire d'une personne responsable de leur sécurité, d'instructions préalables.

Les enfants de moins de 14 ans ne doivent pas jouer avec l'appareil, ni le régler, ni le nettoyer, ni en effectuer son entretien.

Cet apparéil ne doit être branché ou raccordé, selon les règles et normes en application, que par une personne habitité.

• Afin d'éviter une surchauffe et pour des raisons de sécurité, ne pas couvrir l'appareil de chauffage.

La notice d'utilisation de cet apparéil est disponible sur le site: www.confort-sauter.fr ou en contactant le service après-vente.

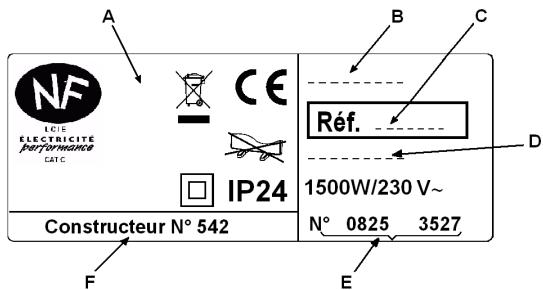

Identifier les références du radiateur

Pour tout appel à notre service après-vente, il est indispensable de nous communiquer la référence et le nombre de série du ou des appareils concernés. Ces informations sont uniquement disponibles sur l'étiquette signalétique, qui est située sur le côte droit de l'appareil.

A Normes, labels de qualité

B Nom commercial

C Référence commercial

D Référence de fabrication

ENo de série

F N° de constructeur

Les apparêils munis de ce symbole ne doivent pas être mis avec les ordures menagères, mais doivent être collectés séparément et recyclés.

La collecte et le recyclage des produits en fin de vie doivent être effectuels selon les dispositions et les décrets locaux.

\section*{Caracteristiques du radiateur :}

CAT C : Appareil satisfaisant à la norme NF Electricité Performance selon les critères de la catégorie indiquée.

IP24 : Degre de protection procured par l'enveloppe de l'appareil contre la pénétration de corps solides et liquides.

Classe II : Double isolation (pas de raccordement à la terre).

Votre appareil est livre avec son support mural. Le choix des vis et des chevilles dépend cependant de la nature de votre mur et il vous apparient de valider que vous utiliserez les vis et chevilles adaptées en fonction du poids de l'appareil.

Nos you recommendns neanmoins d'utiliser des chevilles supportant chacune un poids minimum de 40~kg

Pour faciliter le raccordement, cet apparéil a été concu afin qu'il tiennebout le temps du raccordement et de la pose du support mural.

Une fois l'appareil poséABOUT, vous pouvez-retirer le support mural, qui vous servira de gabarit pour le perçage des trous.

Nous you recommendons de porter à deux les apparèils 1500 et 2000 W.

Règles d'installation

Cet apparéil a été concu pour être installé dans un local résidentiel. L'installation doit être faite dans les règes de l'art et conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).

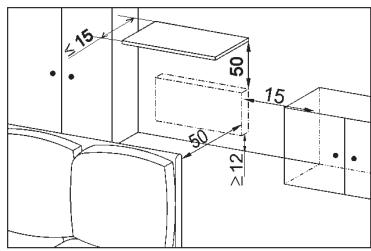

Respectez les distances minimales avec l'ameublement pour l'emplacement de l'appareil (cf. schéma 1).

Si vous avez un revêtement mural posé sur mousse il fautmettre une cale entre le support de l'appareil et le mur d'épaissur égale à celle de la mousse afin de conserver un espace libre derrière pour ne pas perturber sa régulation.

Ne pas installer l'appareil : (schéma 2)

• Dans un courant d'air susceptible de perturber sa régulation (sous une Ventilation Mécanique Centralisée, etc...)
• Sous une prise de courant fixe.

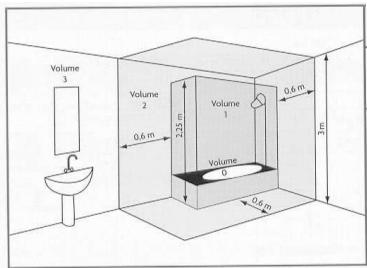

• Dans le volume 1 des salles de bains. (schéma 2)

Preconisations d'installation :

Le système Auto-Adapt breveté a fait l'objet de nombreux tests garantissant son bon fonctionnement. Ainsi, la présence ou l'absence des occupants dans la piece est déterminée par le recoupement de deux informations différentes afin d'assurer une détction uniquement quand cela est真正做到 nécessaire.

Pour cela, il convient d'installer votre apparéil de manière à ce que la détéction se fasse de manière optimale (ex ne pas installer derrière un canapé, un lieu de passage liéquant comme un couloir,...).

Néanmoins, si tel est le cas, vous pouvez désirir d'enclencher ou pas cette fonction par un simple appui sur la touche Auto-Adapt

Scheme 1

Scheme 2

Scheme 3

1	Posez le support mural au sol et contre le mur. Repérez les points de perçage A. Ceux-ci donnant la position des fixations inférieures.	2	Remontez le support mural en faisant coïncider les points précédemment repérés avec les trouss de perçage A. Pointez les 2 points de perçage B à l'aide d'un stylo. Vous avez ainsi repéré les 4 points de perçage.
3	Percez les 4 trouss et mettez les chevilles adaptées. Positionnéz le support et vissez. Les vis et les chevilles utilisées doivent être adaptées au type de votre mur et avoir une tenue minimale de 40 kg par point de fixation.

Raccorder le radiateur

L'appareil doit être alimenté en 230V 50 Hz.

L'alimentation du radiateur doit être directement raccordée au réseau après le dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3mm sans interrupteur intermédiaire (horloge, reliais mécanique et statique, thermostat d'ambiance, etc...).

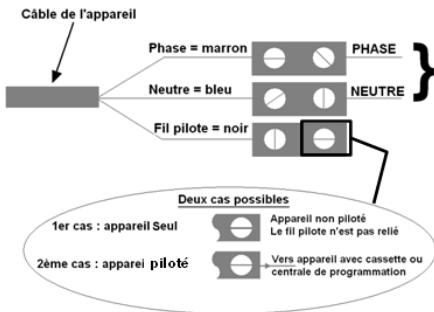

Le raccordement au secteur se fera à l'aide du cable 3 fils (Marron = Phase, Bleu = Neutre, Noir = Fil pilote) par l'intémediaire d'un boîtier de raccordement. Dans des locaux humides comme les cuisines, il faut installer le boîtier de raccordement à au moins 25 cm du sol.

L'installation doit être équipée d'un dispositif de protection de type disjoncteur.

Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (noir) à la terre.

Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.

Si l'appareil pilote ou piloté est protégé par un différentiel 30mA (ex : salle de bain) il est nécessaire de protégier l'alimentation du fil pilote sur ce différentiel.

Test de raccordement du fil pilote

Si vous utilisez le fil pilote par l'intermédiaire d'une centrale de programmation, cette centrale doit etre protegee par un differentiel de 30mA . Ce differenieti doit etre celui qui protete eglement le radiateur.

Dans le cas où vous utilisez le fil pilote, pour vérifier la transmission correcte des ordres de programmation, procedez aux vérifications.

Ordres reçus	Absence de courant	230V pendant 3s	230V pendant 7s	230V	-115V négative	+115V positive
Signal à transmettre	—	5'	5'	—	—	—
Mode obtenu	CONFORT	CONFORT -1°C	CONFORT -2°C	ECO	HORS GEL	ARRET CHAUFFAGE-DELESTAGE

Dans le cadre de la programmation par fil pilote ou courant porteur, les ordres hors gel ou délestage sont prioritaires.
Le délambda de basculement du mode comport vers le mode Eco est de I'ordre de 12 secondes.

2.4 - Verrouiller l'appareil sur son support mural

• Poser l'appareil sur le support S selon le schéma.
• Ramener l'appareil vers le support puis le relever (flèches 1 et 2).
• Introduire les pattes du support dans les trous de l'appareil, rabaisser (flèche 3).
• Verrouiller en tournant les 2 verrous V d'un demi tour, votre apparéil est fixé.

LE BOITIER DE COMMANDE

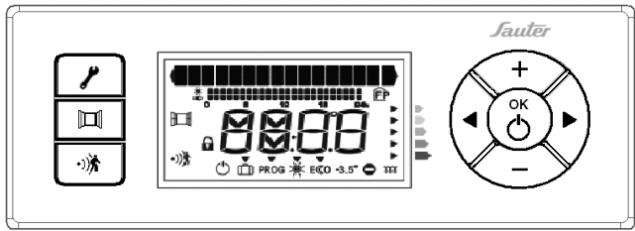

Les différentes touches

Fonction Auto Adapt - Détction de présence et d'absence

Detecteur d'ouverture et fermeture de fenetre

Réglages (accès à la programmation) / Retour menu

Augmentation de la température / Modification réglages

Mise en Marche/Arrêt/Validation

Abaisissement de la température / Modification régles

Changement des modes de chauffe / Navigation

Changement des modes de chauffe / Navigation

Eco Indicateur

Enlever le film plastique place sur le boitier de commande.

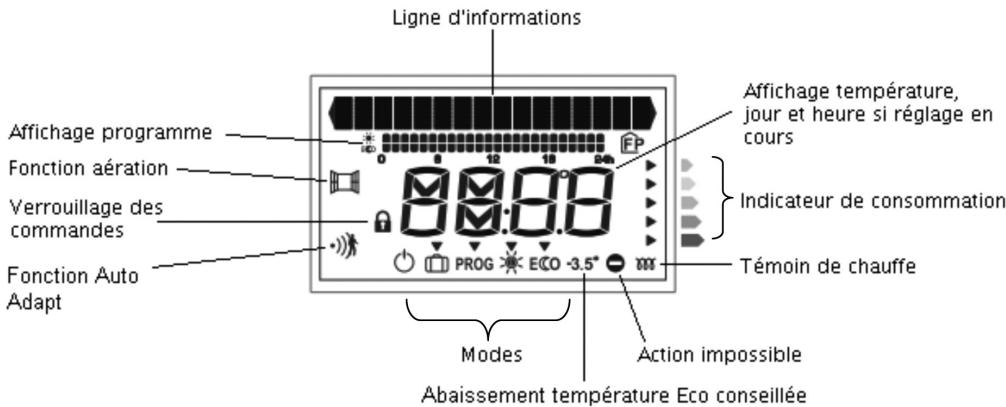

Les différences affichages

METTRE EN MARCHE VOTRE RADIATEUR

Pourmetrefen marche mon radiateur,faire un appui court sur OK

+OK-

J:Lundi 00Heure:12H00190°Mon radiateur m'affiche la température de comfort.

Lors de la première mise en route, l'appareil est reglé en mode Confort, à 19^ et la fonction de détction d'ouverture et fermetre fenêtre et la fonction de détction de présence ou d'absence sont activées.

ACTIVER L' ECRAN

Si I'écran n'est pas rétro-éclairé, j'accue sur n'importe qu'elle touche pour le reactiver.

METTRE EN VEILLE VOTRE RADIATEUR

Avant toute action faire un appui sur n'importe qu'elle touche afin d'éclainer l'écran.

Pourmettre enveille mon radiateur,faire un appui long sur OK jusqu'à affichage du « OFF »

Mon radiateur affiche « OFF » puis s'eteint.

CHOISIR VOTRE MODE DE CHAUFFAGE

Vouspouvez faire fonctionner votre radiateur dans plusieurs modes :

• Le mode Confort, qui vous permet d'obtenir une température ambiente agréable quand vous étés dans la pierce.

• Le mode ECO ECO, qui vous permet d'abaisser la température de votre piece lors d'une absence prolongée de la maison, ou pendant la nuit, notamment dans les chambres.

• Le mode Programmation PROG, qui vous permet de programmer les modes Confort et Eco en fonction des périodes d'occupation de la pierce. Reportez-vous au chapitre « Modification de la programmation interne » page 11 pour des explications plus détaillées.

• Le mode Hors Gel [ ] qui vous permet de maintainir une température d'environ 7^ C ± 3^ C lors d'une absence de plus de 48 heures.

• Le mode Confort -1

Cas de la responsabilité du personnel - Les employés, les salariés et le travail - Les employés, les salariés et le travail - Les employés, les salariés et le travail - Les employés, les salariés et le travail - Les employés, les salariés et le travail - Les employés, les salariés et le travail - Les employés, les salariés et le travail - Les employés, les salariés et le travail - Les employés, les salariés et le travail - Lesemployés, les salariés et le travail - Les employés, les salariés et le travail - Les employés, les salariés et le travail - Les employés, les salariés et le travail - Les employés, les salariés et le travail - Les employés, les salariés et le travail - Les employés, les salariés et le travail - Les employés, les salariés et le travail - Les employés, les salarié, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés. - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés,

Régler le jour et l'heure

Avant toute action faire un appui sur n'importe qu'elle touche afin d'éclairer l'écran.

Pour accéder au menu de réglage du jour de la semaine, faire un appui court sur ↓.	RÉglage: J/H/Min « RÉglage J/H/Min » apparait sur la ligne de texte.
Appuyer sur ↓ pour accéder au sous-menu de réglage du jour de la semaine.	+ OK -	Réglage: Jour LU Les deux premières lettres du jour de la semaine clignotent.
Sélectionner le jour désiré en appuyant sur + ou -, et valider en appuyant sur OK.	+ OK -	Réglage: Heure 000 Une fois le jour validé, les heures clignotent.
Sélectionner l'heure désirée en appuyant sur + ou - et valider en appuyant sur OK.	+ OK -	Réglage: Minute 2400 Une fois l'heure validée, les minutes clignotent.
Sélectionner les minutes désirées en appuyant sur + et - et valider en appuyant sur OK.	+ OK -	Réglage: J/H/Min Une fois les minutes validées, je returne au menu réglage.
Appuyer sur ↓ pour sortir du menu.	Jour Heure 190° Je returne à l'écran de repos.
Pour acceder au menu de réglage de la langue, faire un appui court sur ↓.	Réglage: J/H/Min « Réglage J/H/Min » apparaît sur la ligne/texte
Naviguer dans le menu à l'aide de ↓ ou ↓ jusqu'àu sous menu « réglage langue »	Réglage: Langue Le sous menu « réglage langue » s'affiche.
Appuyer sur ↓ pour acceder au sous menu « réglage langue »	Français La langue clignote.
Sélectionner la langue désirée en appuyant sur + ou - et valider en appuyant sur ↓.	Réglage: Langue La langue est validée et je returne au menu principal.
Appuyer sur ↓ pour sortir du menu.	Jour Heure 190° Je returne à l'écran de repos.

CHAUFFER VOTRE PIECE : UTILISATION DU MODE CONFORT

Ce mode vous permet d'avoir la température ambiente souhaïtée quand vous étés dans la piece. Les voyants de l'Eco Indicateur sont vous permettre d'optimiser votre réglage (voir page 18).

COMMENT ACTIVER CE MODE?

Avant toute action faire un appui sur n'importe qu'elle touche afin d'éclairer l'écran.

Pour activer le mode Confort, appuyer plusieurs fois sur ou jusqu'à ce que la flèche de sélection soit sur le mode Confort	+ OK -	Confort Actif 190° PROG ECO La flèche de sélection de mode clignote au dessus du mode en cours de sélection.
Valider en appuyant sur OK.	+ OK -	Jour Heure 190° Seul le pictogramme resté allumé: le réglage est validé.

La température Confort conseillée est de 19^

Le mode Confort va de 12,5^ à 28^

COMMENT MODIFIER LA TEMPERATURE SOUHAITEE ?

Avant toute action faire un appui sur n'importe qu'elle touche afin d'éclairer l'écran.

Pour modifier la température Confort affichée, j'accue sur les touches + ou - .	+ OK -	Temp. Confort 195° La température évolué par pas de 0,5°C et clignote.
Valider en appuyant sur OK.	+ OK -	Jour Heure 195° La nouvelle température可以选择 s'affiche.

Levoyant dechauffe 000 apparait à l'écran si la température ambiente est inférieure à celle affichée.

J'attends au minimum 6 heures pour que la température se stabilise.

Plus la température indiquée sur l'écran est élevée, plus le voyant de l'indicateur de consommation se décalera vers le bas (indicateurs orange et rouge - voir page 18).

LIMITER LA TEMPERATURE DE CONSIGNE MAXI

Vouaves la possiblité de limiter la température de consigne Confort maxi qui est reglee à 28^ Avant toute action faire un appui sur n'importe quelle touche afin d'éclairer l'écran.

Pour limiter la température de Confort maxi, appuyer simultanément sur OK et + jusqu'à affichage de « Régl. Temp. Maxi ».	+OK-	Régl. Temp. maxi 28:00 La température de Confort maxi s'affiche.
Pour modifier la température affichée, appuyer sur - jusqu'à la température voulue. Valider en appuyant sur OK.	+OK-	Régl. Temp. maxi 22:00

Nota : Il est impossible de régler la température de comport au-delà de la température de comport maxi. Le pictogramme « ● » et la température de consigne comport maxi s'affichent.

ABAISSSER LA TEMPERATURE DE VOTRE PIECE : UTILISATION DU MODE ECO

Il s'agit d'un abaisissement de température par rapport à la température Confort

Il est conseilé d'utiliser ce mode pour des périodes d'absences compris entre 2 et 48 heures, ou pendant la nuit, notamment dans les chambris.

COMMENT ACTIVER CE MODE?

Avant toute action faire un appui sur n'importe qu'elle touche afin d'éclairer I'écran.

Pour activer le mode ECO, appuyer plusieurs fois sur ou jusqu'à ce que la flèche de sélection soit sur le mode ECO.	+ OK -	Eco Actif 155° PROG * ECO -3.5° La flèche de sélection de mode clignote au dessus du mode en cours de sélection.
Valider en appuyant sur OK .	+ OK -	Jour Heure 155° ECO -3.5° Seul le pictogramme ECO reste allumé : le réglage est validé.

La température Eco conseillée est de -3,5^ par rapport à la température Confort. L'appui simultané sur OK et .permet de rétablit cet écart de -3,5^ lorsque l'on a modifié la température Confort, tout en sachant que la température ECO maxi est de 19^ .

COMMENT MODIFIER LA TEMPERATURE SOUHAITE ?

Avant toute action faire un appui sur n'importe qu'elle touche afin d'éclainer l'écran.

Pour modifier la température Eco, appuyer sur les touches + ou -.

+ OK -

Temp. Eco 160 ECG Valider en appuyant sur OK. -3,5°C apparait si l'écart avec la température Confort est de 3,5°C.

	Affichage Confort	Affichage Eco
Si vous souhaitez passer du mode Confort au mode Eco, la température sera abaissée de -3,5°C par rapport à la température Confort.	Jour Heure190°	Jour Heure155°ECO-4.5°
Le pictogramme -3,5°C n'apparait pas à l'écran : l'écart avec la température de confort réglée est différent de -3,5°C.	Jour Heure190°	Jour Heure160°ECO
Si vous souhaitez abaiser la température Confort en dessous de la température Eco, la température Eco baissera automatiquement de -0,5°C par rapport à la température Confort.	Jour Heure150°	Jour Heure145°*m
Si vous souhaitez augmenter la température Confort, la température Eco ne change pas.	Jour Heure200°	Jour Heure145°*m
Si vous souhaitez augmenter la température Eco au-dessus de la température Confort, la température Eco ne pourrait pas dépasser la température Confort (elle restera à un écart de 0,5°C) et ne peut pas dépasser 19°C.	Jour Heure200°	Temp. Eco190°ECO

UTILISATION DU MODE PROG

Voupez programme vos periodes de temperature Confort et ECO afin de minimiser vos consommations et maximiser votre comfort.

Il y a deux possibilités pour programmermeur sieeappeuil :

1) La programmation interne individuelle : votre apparéil peut être programmé directement sur le boîtier comme expliqué dans les parties suivantes.
2) La programmation externe centralisée : vous avez alors une centrale qui gère tous vos apparèils via le fil pilote. Raccorder vos apparèils à cette installation, et entrer les horaires de programmation qui correspondent à votre rythme de vie (reportez vous à la notice jointe de votre programmeur).

Une programmation par coupure d'alimentation secteur est incompatible avec nos apparciels, elle detertiore le thermostat.

MODIFICATION DE LA PROGRAMMATION INTERNE

La programmation est hebdomadaire : elle se repete à l'identique toutes les semaines.

Chaque jour de laSEAmepeutavoirunprofildifferentdesautres.

La programmation est possible d'heure en heures.

Par défaut, la programmation interne est définie selon le profil suivant :

Avant toute action faire un appui sur n'importe qu'elle touche afin d'éclairer l'écran.

Pour accéder au menu de réglages de la programmation, faire un appui court sur ↓	Réglage : J/H/Min « Réglage J/H/Min » apparait sur la ligne de texte.
Naviguer dans le menu à l'aide de ou jusqu'àu sous-menue « Réglage : PROG »	+ OK - -	Réglage : PROG
Appuyer sur OK pour accéder au sous-menue.	+ OK - -	PROG : Fil Pilote FP L'information PROG : Fil Pilote clignote.
Appuyer sur + ou -, jusqu'àprog : Hebdo.	+ OK - -	PROG : Hebdo * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
Appuyer sur OK pour acceder au sous-menu.	+ OK -	PROG:Lundi Le jour de la semaine clignote et la programmation associée est affichée.
Sélectionner le jour de la semaine dont vous VOULEZ changer la programmation avec + et -. Valider en appuyant sur OK.	+ OK -	PROG:Lundi 0:00 La première bùchette clignote.
Les touches + et - permettent de sélectionner respectivement le mode Confort (■) et (■) pour l'heure sélectionnée. Les touches ◆ et ◆ permettent de naviguer dans les plages horaires.	Ecco 0 ⇌ 8 12 18 24h	+ -
Une fois le profil du jour sélectionné établi, appuyer sur OK pour valider. Sélectionner le jour à modifier en appuyant sur + ou - et procéder comme précédément pour modifier les plages horaires. Si vous avez fini de programmer tous les jours, vous sortez du réglage en appuyant sur.	/ / / / /	Jour Heure 195° Je returne à l'écran de repos.

PROGRAMMER VOTRE RADIATEUR A L'AIDE D'UNE PROGRAMMATION EXTERNE

Avant toute action faire un appui sur n'importe qu'elle touche afin d'éclairer l'écran.

Pour acceder aux régles de la programmation, appuyer sur ↓		Réglage: J/H/Min « Réglage J/H/Min » apparait sur la ligne de texte.
Naviguer dans le menu à l'aide de ↓ ou ↓ jusqu'àu sous-menue « Réglage: PROG »	+ OK -	Réglage: PROG
Appuyer sur OK pour acceder au sous-menue.	+ OK -	PROG: Fil Pilote L'information prog : Fil Pilote clignote et FP (Fil Pilote) est allumé.
Appuyer sur OK pour valider la programmation centralisée.	+ OK -	Les heures de programmation utilisés seront celles de votreprogrammateur centralisé
Sortez du menu réglage en appuyant sur ↓.	-	Jour Heure 195° Retour à l'écran de repos.

Avant toute action faire un appui sur n'importe qu'elle touche afin d'éclainer l'écran.

Pour activer le mode programmation, appuyer sur ou jusqu'à ce que la flèche de sélection soit sur le mode Programmation PROG.	+ OK -	Mode PROG actif 190° PROG ECO La flèche de sélection de mode clignote au dessus du mode en cours de sélection.
Valider en appuyant sur OK.	+ OK -	Jour Heure 190° PROG

En fonction du type deprogrammateur (interne ou externe), l'affichage sera différent :

Si la programmation est externe, l'icone FP (Fil Pilote) apparait en haut a droite de I'écran.

Si la programmation est interne, le profil de programmation du jour est affiché en haut de l'écran

Dans les deux cas, le mode en cours (Confort et ECO) sera affiché à coté de l'icône PROG.

Note : en cas d'absence d'ordre sur le fil pilote, l'appareil fonctionne en mode Confort. Les ordres Hors Gel et Délestage sont prioritaires par rapport aux modes Eco, Confort et programmation. Lors du passage du mode Confort vers le mode Eco, le temps de basculement est de l'ordre de 12 secondes.

M'ABSENTER PLUS DE 48 HEURES : UTILISATION DU MODE HORS GEL

La température du mode Hors Gel est prérelée à 7^ et ne peut pas être modifiée.

COMMENT ACTIVER CE MODE ?

Avant toute action faire un appui sur n'importe qu'elle touche afin d'éclairer l'écran.

Pour activer le mode Hors Gel, appuyer sur ↓ ou ↑ jusqu'à ce que la flèche de sélection soit sur le mode Hors Gel □.	+ OK -	Hors gel actif 70° PROO ECO La flèche de sélection de mode clignote au dessus du mode en cours de sélection.
Verifier en appuyant sur OK.	+ OK -	Jour Heure 70° Seul le pictogramme ◆ reste allumé : le réglage est validé.

UTILISER LES FONCTIONS D'ECONOMIE D'ENERGIE

Ces fonctions permettent à votre apparéil de s'adapter de lui-même à votre vie quotidienne, sans que vous ayez à vous en préoccuper.

UTILISATION DE LA FONCTION AUTO-ADAPT :

La fonction Auto-Adapt permet, sans que vous vous en préoccupiez, une adaptation complète de la chauffe de votre apparéil à votre rythme de vie réel.

L'appareil est doté de capteurs permettant de détecter la présence ou l'absence des occupants dans la pierce.

Cette fonction adapte alors automatiquement le mode de chauffage.

Deux cas de figures seprésent alors :

• L'appareil vous détecte : Il chauffe en mode Confort afin de vous apporter toute la chaleur nécessaire (Meme si vous étiez programme en mode Eco).
  Source de Confort thermique
• L'appareil ne vous détecte plus : abaisissement de la température de 1 puis 2^ par palier de 30 minutes par rapport à la température affichée. (Meme si vous étiez programmes en mode Confort).
  Source d'économies
• Le tout, sans que vous n'ayez à :

o modifier vos paramétrages de programmation habituels (Interne ou centralisée)

o modifier manuellement le mode de chauffe de votre apparéil (Eco ou Confort)

Source de Confort d'utilisation

Ce que vous VOULEZ faire	Ce que vous doivent faire pour l'obtenir	Ce qui va se passer
Activer la fonction Auto-Adapt	Appuyez sur •)	L'icône •) s'affiche sur l'écran. Message "Dét Présence ON" apparait à l'écran.
Déactiver la fonction.	Appuyez sur •)	L'icône •) disparaît de l'écran. Le message " Dét Présence OFF" apparait à l'écran.

Que se passé-t-il si vous enclenchez le bouton Auto-Adapt ?

Ce que vous VOULEZ faire	Ce que vous doivent faire pour l'obtenir	Ce qui va se passer
Prog. ECO ou mode Eco Manuel	OUI	L'appareil passée en mode Confort. L'icône s'affiche et l'icône clignote
Prog. Confort ou mode Confort Manuel	NON	L'appareil passée progressivement en mode Confort -1 puis Confort -2. L'icône s'affiche et l'icône clignote. Ensuite, après un certain temps, l'icône (Confort -2) s'affiche et l'icône continue de clignoter.

DETECTION D'OUVERTURE ET DE FERMETURE DE FENETRE : ECO DETECTION

Cette fonction permet la mise en Hors Gel et la reprise automatique de la chauffe de l'appareil,ès lors que vous arez de maniere prolongee votre piece,permottant ainsi d'économiser l'énergie.

COMMENT ACTIVER LA DETECTION D'OUVERTURE ET DE FERMETURE DE FENETRE ?

Ne paschauffer la piece pendant I'aeration de la piece permet derealiser des economies d'energie. Si you oubliez d'eteindre Your appeareil lors de I'ouverture prolongee d'une fenetre, la fonction Aeration permit d'y pallier et evite a toure appeareil de chauffer inutillement :YOUR appeareil detectera automatiquement I'ouverture et la fermeture de la fenetre, vous evitant tout gaspillage d'énergie. Votre appeareil réagit aux ouvertures et fermétures des fenêtres, en fonction de plusieurs variables, dont notamment :

• température de consigne souhaïée dans la piece
• température extérieure
• configuration de votre installation

En détectant l'ouverture et la fermeture de la fenêtre, la fonction Aération vous permet d'adopter naturellement un geste éco-citoyen : ne pas chauffer inutillement votre logement lorsque vous l'aéréz, pour plus de comport et d'économie.

Avant toute action faire un appui sur n'importe qu'elle touche afin d'éclairer l'écran.

Pour activer la fonction détection d'ouverture et de fermeture de fenêtre, appuyer sur ▤.

Aérat. auto ON 190° * Le symbole représentant la détection d'ouverture et de fermeture de fenêtre s'affiche à l'écran.

Lorsque la fonction est activée, votre radiateur détectera automatiquement une chute de la température lorsque vous allez ouvrir la fenêtre. Pendant la détéction d'une fenêtre ouverte, le symbole clignote, l'appareil régule à 7^ ± 3^ et le symbole est allumé. Il va se remettre enchauffe quelques minutes après la fin de l'aération.

COMMENT DESACTIVER LA DETECTION D'OUVERTURE ET DE FERMETURE DE FENETRE ?

Avant toute action faire un appui sur n'importe qu'elle touche afin d'éclairer l'écran.

Pour désactiver la fonction détection d'ouverture et de fermetre de fenêtre, appuyer sur √

Aérat. auto OFF 190° * Le symbole représentant la détction d'ouverture et de fermetre de fenêtre s'efface de l'écran.

INDICATEUR DE CONSOMMATION

La consommation d'un apparéil de chauffage électrique dépend, entre autre, de la température demandée. La température préconisée par les pouvoirs publics est de 19^ en mode Confort (15,5^ en mode Eco). La fonction « Eco Indicateur » vous permet de vous positionner par rapport à cette température recommendée.

Ainsi, en fonction de la température demandée :

• Si la flèche noire de l'écran se positionne devant le 2^e pictogramme orange ou le rouge, vous aurez un comportement plus éco citoyen en abaisant significativement votre température demandée.

• Si la flèche noire de l'écran se positionne devant le 1er pictogramme orange, vous aurez un comportement plus éco citoyen en abaisant légarement libre temperature demandée.
• Si la flèche noire est devant le pictogramme vert, vous étés à la température recommmandée et vous avez d'ores et déjà un comportement éco citoyen.

UTILISER LA FONCTION ECO CITOYEN

Utilisez la fonction Eco citoyen pour régler votre apparéil à la température optimale, juste équilibre entre votre comport et vos économies.

Pour se positionner immédiatement aux réglages préconisés, utilisez la fonction ECO CITOYEN. Avant toute action faire un appui sur n'importequelle touche afin d'éclairer l'écran.

Pour utiliser la fonction Eco citoyen, appuyer simultanément sur + et -.

+ OK -

Eco Citoyen 190° * La température affichée est de 19°C en mode Confort 15,5°C en mode ECO.

La fonction Eco citoyen ne modifie que la température de consigne, mais pas les autres réglages de votre apparéil.

VERROULLER LES COMMANDES

Afin d'eviter toutes manipulations interpèstives du boîtier, nous vous conseillons de le verrouiller.

COMMENT VERROUILER LES COMMANDES?

Avant toute action faire un appui sur n'importe qu'elle touche afin d'éclainer l'écran.

Pour verrouiller les commandes, faire un appui long simultané sur : et OK jusqu'à apparition du cadenas.

Verrouillage 190° Le cadenas s'affiche à l'écran : il n'est plus possible de modifier les régliages.

COMMENT DEVERROULLER LES COMMANDES ?

Avant toute action faire un appui sur n'importe qu'elle touche afin d'éclainer l'écran.

Pourdéverrouillerlescommandes, faire un appui long simultané sur : et OK jusqu'à disparition du cadenas.

+ OK -

Déverrouillé 190° Le cadenas disparait de l'écran : les réglages peuvent être modifiés.

LE DELESTAGE

Lors de ces périodes, votre apparéil affiche +PROG . Il revient ensuite à son mode de fonctionnement initial. Un système de délestage par coupure d'alimentation secteur est incompatible avec nos apparéils, il détiroye le thermostat.

ENTRETIEN

Avant toute action d'entretien, éteignez votre apparéil par un appui long sur la touche OK jusqu'à affichage de OFF.

Pour conserver les performances de votre radiateur, il est nécessaire, environ deux fois par ans, d'effectuer à l'aide d'un aspirateur ou d'une Brosse, le dépoussierage des grilles inférieures et supérieures de l'appareil. L'appareil peut être nettoyé avec un chiffon humide, ne jamais utiliser de produit abrasifs ou de solvant. Des salissures peuvent apparaitre sur l'appareil, phénomène lié à la mauvaise qualité de l'air (tabac, bougie, encens ...). Il est conseilé dans ce cas de vérifier la bonne aération de la pièce (ventilation, entrée d'air, ...).

Ces salissures ne justifient pas le remplacement sous garantie de I'appareil.

RETOUR AU REGLAGE DE BASE USINE

Votre apparéil vous offre la possibilité de revenir au réglage de base (température recommmandée, programmation initiale).

Avant toute action faire un appui sur n'importe qu'elle touche afin d'éclainer l'écran.

Maintenir appuyé simultanément + OK jusqu'à ce que tous les affichages apparaissent à l'écran.

Les fonctions économies d'énergie sont activées et la programmation est désactivée.

Problèmes rencontres	Vérification à faire
Le radiateur ne chauffe pas	Assurez-vous que les disjoncteurs de l'installation sont enclenchés. Si vous étés en programmation, vérifie que le programmateur est en mode CONFORT.Assurez-vous que le délesteur (si vous en ave un) n'envoie pas un ordre de delestage (cf. page 15).Vérifie la température dans la piece : si elle est trop élevé, le pictogramme de chauffe ne s'allume pas : le radiateur ne chauffe pas.
Le radiateur chauffe tout le temps.	Vérifie que le radiateur n'est pas situé dans un courant d'air ou que le réglage de la température n'a pas été modifié.
Le radiateur ne chauffe pas assez	Augmentez la température de consigne Confort.Si le réglage est au maximum, faîtes les vérifications suivantes : -Vérifie si un autre mode de chauffage existe dans la piece. - Assurez-vous que votre radiateur ne chauffe que la piece (porte fermée).- Faîtes vérifier la tension d'alimentation de l'appareil.- Vérifie si la puissance de votre radiateur est adaptée à la taille de votre piece (nous vous préconisons jusqu'à 100W/m2 pour une hauteur de plafond de 2,50 m).
Des traces de salissures apparaissent sur le mur autour du radiateur	Les salissures sont liées à la mauvaise qualité de l'air Ambient. Il est conseilé, dans ce cas de vérifier la bonne aération de la piece (ventilation, entrée d'air, etc...), et d'éviter de fumer à l'intérieur. Ces salissures ne justifient pas le remplacement sous garantie de l'appareil.
Le pictogramme de chauffe apparait sur l'écran lorsque le radiateur est en mode ECO.	Ce fonctionnement est normal. Le radiateur peutchauffer de manière àMAINIPER une température Eco.
Pour les appeareils équipés d'un système de programmation interne ou piloté par l'intémidaire du fil pilote (gestionnaire externe).
Le radiateur ne suit pas les ordres de programmation externes.	Assurez-vous de la bonne utilisation de la centrale de programmation (voir sa notice d'utilisation). Vérifie que le fil pilote soit bien connecté à la centrale.Vérifie que votre appareil est en mode Programme et que le programme externe « Centralisée » est attribué au jour souhaité de la semaine.
Le radiateur est très chaud en surface	Il est normal que le radiateur soit chaud lorsqu'il fonctionne, la température maximale de surface étant limitée conformément à la norme NF Electricité Performance. Si toutefois vous jugez que votre radiateur est toujours trop chaud, vérifie que la puissance estadaptée à la surface de votre piece (nous vous préconisons jusqu'à 100W / m2 pour une hauteur sous plafond de 2,50m) et que le radiateur n'est pas placé dans un courant d'air qui perturberait sa régulation.
Il y a une différence significative entre la température ambiente de lapiece et la température de consignede l'appareil.	Après 6h de stabilisation, vous pouze effectuer un réétalonnage de votre radiateur, par un appui long (3 sec) sur √et不仅如此 affichage de « OFFSET ».Réglez la différence de température constatée par appui sur + ou - puis appuyer sur √ex. Exemple : Si la température ambiente est de 20°C et le température de consigne est à 18°C, il faut ajouter +2° en valeur «OFFSET ».

En cas de questions, vous trouvrez nos coordonnées en dernierie page de couverture.

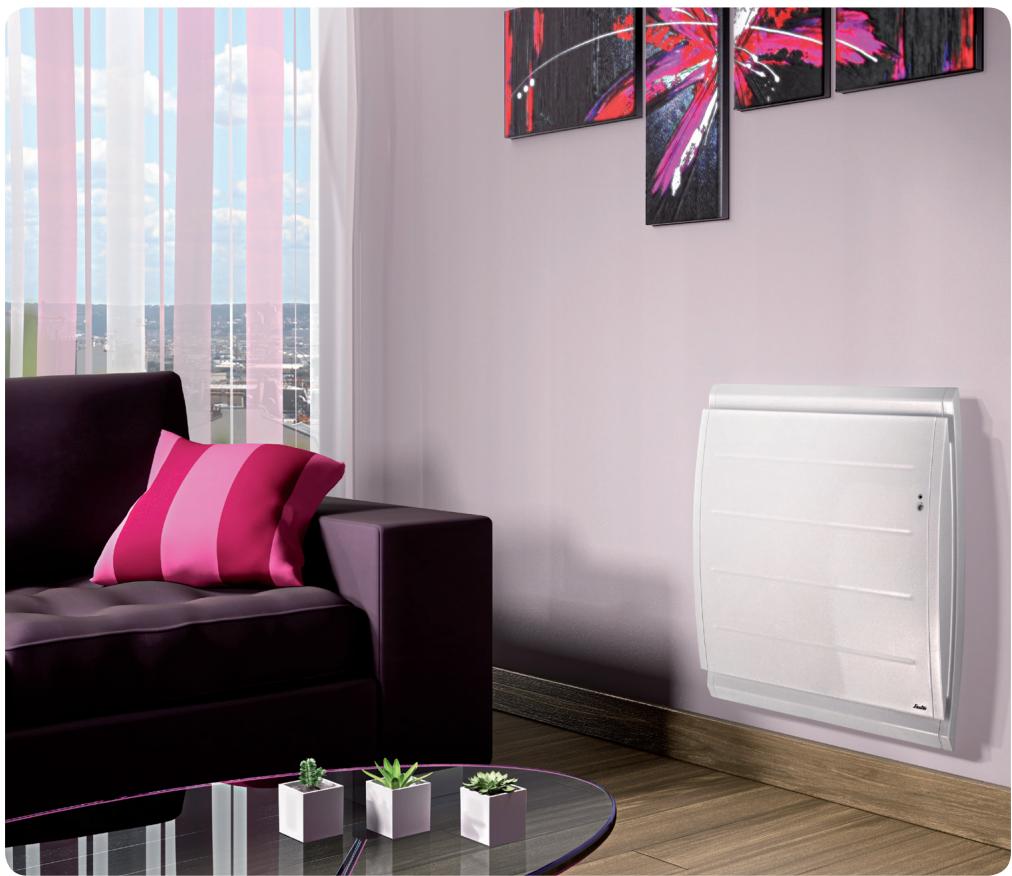

Boléro

Radiateur à chaleur douce et inertie

Modèle version horizontale

• La durée de garantie est de deux ans à compter de la date d'achat et ne saurait excéder 30 mois à partir de la date de fabrication en l'absence de justificatif.
  SAUTER assure l'échange ou la fourniture des pieces reconnues défectueuses à l'exclusion de tous dommages et intérêts.
• Les détiérations provenant d'une installation non conforme, d'un réseau d'alimentation ne respectant pas la norme NFEN 50160, d'un usage anormal ou du non respect des prescriptions de ladite notice ne sont pas couvertes par la garantie.

Main d'ouvre et Déplacement

Pèciès
électriques

• Les Presents dispositions ne vous dispensent pas de prétendre à l'application de la garantie légale des vices cachés conformément aux articles 1641 et suivants du code civil ou de la garantie légale sur les biens de consommation auprès du magasin vous ayant vendu le produit litigieux, conformément aux articles L211-1 et suivants du code de la consommation. La garantie commerciale de ce produit est applicable en France métropolitaire.
• Présenter leprésent certificat uniquement en cas de réclamation auprès du distributeur en y joignant votre facture d'achat.

fauter

WWW.CONFORT-SAUTER.COM

• du lundi au vendredi de 8h00 à 12h30 et de 13h30 à 18h00

TYPE DE L'APPEARIL * :

N° DE SÉRIE*:

DATE D'ACHAT:

NOM ET ADRESSE DU CLIENT :

*Cas renseignements se trouvent sur la plaque signalétique située sur le côte droit de l'appareil.

Cachet du revendeur
