Type de produit	Carte d'extension USB 3.0
Marque	US ROBOTICS
Modèle	USB 3.0 PCI-E CARD
Nombre de ports	2 ports USB 3.0
Interface	PCI Express 2.0
Débits supportés	1,5 Mbit/s (Lent), 12 Mbit/s (Rapide), 480 Mbit/s (Très rapide), 5 Gbit/s (Super-speed)
Types de transfert	Commande, Masse, Interruption, Isochrone
Alimentation	Jusqu'à 900 mA par port, via câble d'alimentation 4P ATX
Normes respectées	USB 3.0 rev 1.0, PCI Express 2.0, PCI Express Card Electromechanical v2.0, PCI Bus Power Management Interface v1.2
Configuration requise	Un emplacement PCI Express disponible
Contenu de la boîte	Carte PCI Express USB 3.0, CD-ROM pilotes, guide d'installation rapide
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Débrancher l'ordinateur avant installation. Manipuler avec précaution pour éviter les décharges électrostatiques.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. En cas de panne, contacter le support technique.
Informations générales	Plug-and-Play après installation du pilote. Compatible avec Windows, Linux, Mac OS (vérifier la disponibilité des pilotes).

FOIRE AUX QUESTIONS - USB 3.0 PCI-E CARD US ROBOTICS

Comment installer la carte USB 3.0 PCI-E ?

Éteignez l'ordinateur, débranchez tous les câbles, retirez le boîtier, insérez la carte dans un emplacement PCI Express libre, branchez le câble d'alimentation 4P, refermez le boîtier, allumez l'ordinateur, insérez le CD et exécutez setup.exe dans le dossier Driver.

Quels systèmes d'exploitation sont supportés ?

La carte est compatible avec Windows (XP, Vista, 7, 8, 10), Linux et Mac OS. Les pilotes sont fournis sur le CD. Pour les systèmes récents, les pilotes peuvent être intégrés.

Puis-je brancher un périphérique USB 2.0 sur cette carte ?

Oui, la carte est rétrocompatible avec les périphériques USB 2.0 et USB 1.1. Ils fonctionneront à leur vitesse native.

La carte ne détecte pas mes périphériques, que faire ?

Vérifiez que la carte est correctement insérée et que le câble d'alimentation 4P est branché. Assurez-vous que les pilotes sont installés. Dans le Gestionnaire de périphériques, recherchez un point d'exclamation jaune et mettez à jour les pilotes.

Quelle est la puissance maximale fournie par chaque port USB ?

Chaque port peut fournir jusqu'à 900 mA, ce qui est suffisant pour la plupart des périphériques externes comme les disques durs portables.

Puis-je utiliser la carte avec un ordinateur portable ?

Non, cette carte est conçue pour les ordinateurs de bureau disposant d'un emplacement PCI Express interne. Pour les portables, utilisez une carte ExpressCard ou un adaptateur USB 3.0.

Faut-il installer un pilote sous Windows 10 ?

Windows 10 inclut souvent un pilote générique. Si la carte n'est pas reconnue, installez le pilote depuis le CD fourni. Vous pouvez aussi télécharger la dernière version sur le site www.usr.com/support.

La carte chauffe-t-elle beaucoup ?

La carte chauffe modérément en fonctionnement normal. Si elle devient très chaude, vérifiez la ventilation du boîtier. Ne la touchez pas pendant qu'elle fonctionne.

Puis-je connecter un hub USB à cette carte ?

Oui, vous pouvez connecter un hub USB 3.0 pour augmenter le nombre de ports. La bande passante totale sera partagée entre les périphériques connectés.

Comment vérifier que la carte fonctionne correctement ?

Ouvrez le Gestionnaire de périphériques. Sous 'Contrôleurs de bus USB', vous devriez trouver 'Contrôleur hôte USB 3.0'. Branchez un périphérique USB 3.0 et vérifiez qu'il est reconnu sans erreur.

MODE D'EMPLOI USB 3.0 PCI-E CARD US ROBOTICS

Caractéristiques techniques. 9

Réglementation 10

Réglementation 10

Einführung 11

Installation 11

Technische Daten 14

Vorschriften 15

Vorschriften 15

Instalacion 16

Datos 19

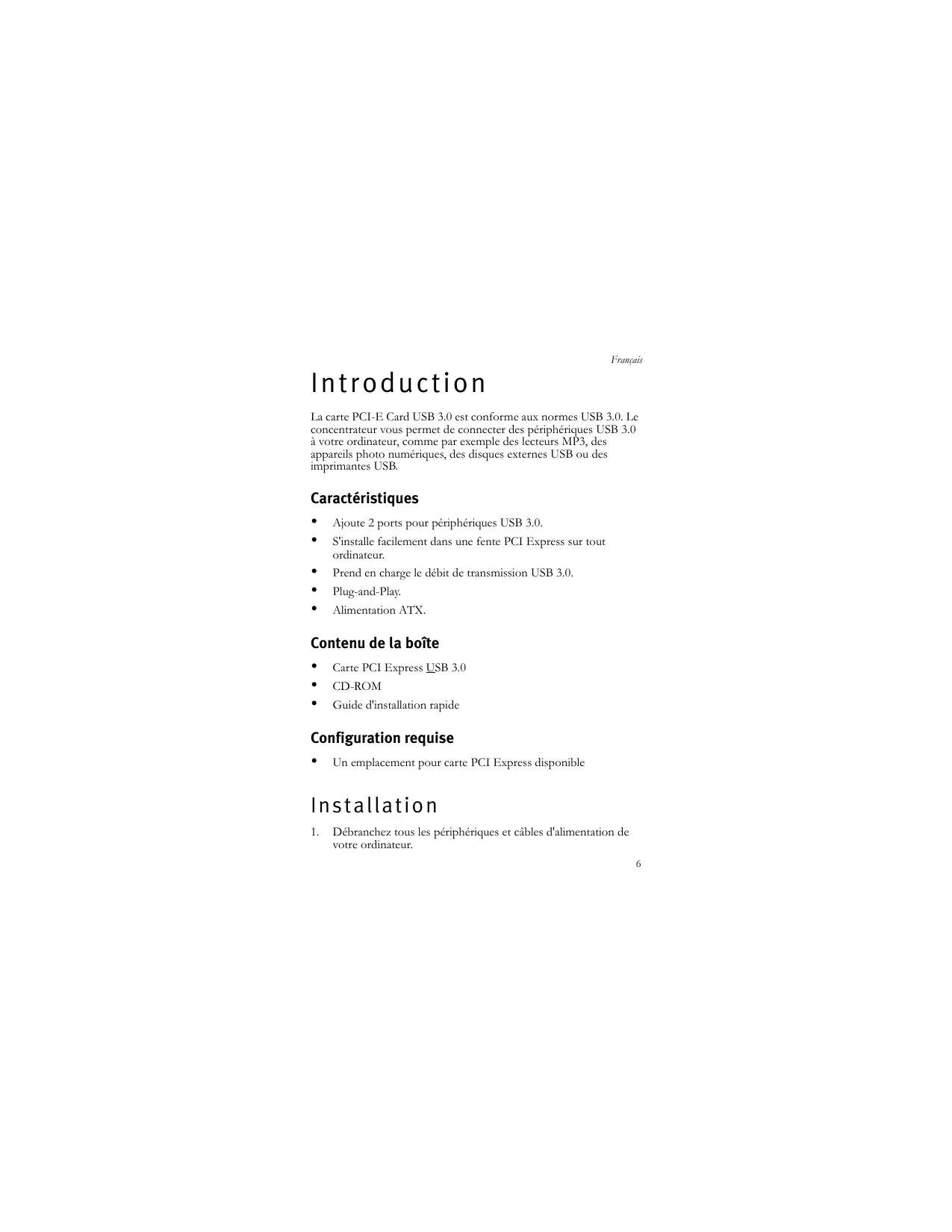

La carte PCI-E Card USB 3.0 est conforme aux normes USB 3.0. Le concentrateur vous permet de connecter des périphériques USB 3.0 à votre ordinateur, comme par exemple des lecteurs MP3, des appareils photo numériques, des disques externes USB ou des imprimantes USB.

Caracteristiques

• Ajoute 2 ports pour périphériques USB 3.0.
• S'installe facilement dans une fente PCI Express sur tout ordinateur.
• Prend en charge le début de transmission USB 3.0. Plug-and-Play. Alimentation ATX.

Contenu de la boîte

• Carte PCI Express USB 3.0 CD-ROM Guide d'installation rapide

Configuration requise

• Un emplacement pour carte PCI Express disponible

Installation

1. Débranche tous les périphériques et câbles d'alimentation de votre ordinateur.
2. Eteignez votre ordinateur.
3. Retirez le boitier de votre ordinateur.
4. Localisez une fente PCI disponible et retirez le couvercle de l'enveloppe.
5. Insérez la carte dans la fente PCI Express ouverte et fixez l'enveloppe au boîtier.
6. Branchez le câble d'alimentation 4P de l'ordinateur à la carte.
7. Remplacez le boîtier de l'ordinateur.
8. Branchez votre ordinateur et allumez-le.
9. Insérez le CD fourni dans votre lecteur de disques. Double-cliquez sur le fichier setup.exe dans le dossier Driver (Pilote) pour lancer l'installation.
10. Acceptez la licence utilisateur final et cliquez sur Suivant.
11. Cliquez sur Browse to choose the Destination Folder (Parcourir pour désigner le dossier de destination), puis sur Suivant.
12. Cliquez sur Installer.
13. Pour terminer le processus de configuration, cliquez sur Terminer.

Vérification

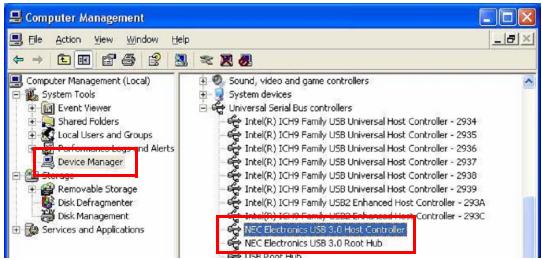

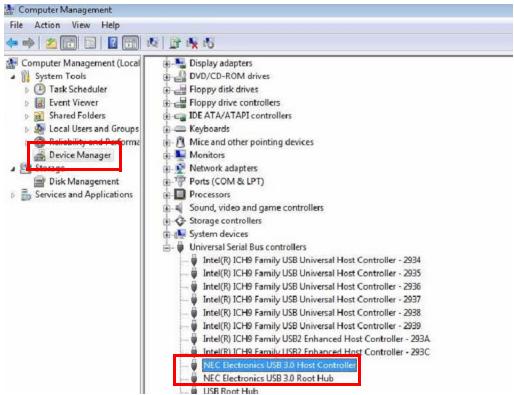

Une fois le pilote installé, le système détectera la carte PCI-E Card USB 3.0. Vous pouvez utiliser le Gestionnaire de périphériques de votre ordinateur pour vérifier l'installation complete.

Ce produit est soumis à la garantie limitée d'U. S. Robotics Corporation. Pour accéder à la garantie limitée et obtenir plus d'informations pour contacter l'assistance technique d'U. S. ROBOTICS, veuillez consulter le site Web d'U. S. ROBOTICS: www. usr. com/support

Caractéristiques techniques

• Conforme aux normes Universal Serial Bus 3.0 révision 1.0.
• Prend en charge les vitesses suivantes :

Lent (1,5 Mbits/s) Rapide (12 Mbits/s) Très rapide (480 Mbits/s) Super-speed (5 Gbits/s)

• Prend en charge 2 ports de réception pour toutes les vitesses.
• Prend en charge tous les types de transferts de données USB :

Commande en masse - Interruption Transfert isochrone

Conforme aux normes de base PCI Express 2.0. - Conforme aux normes PCI Express Card Electromechanical version 2.0. - Conforme aux normes PCI Bus Power Management Interface version 1.2. - Jusqu'à 900mA d'alimentation pour chaque port.

Conditions FCC

Cet équipement a été testé et déclaré conforme à la section 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

Ce produit ne risque pas de causer d'interférences néfastes. Ce produit doit accepter toutes les interférences reçues, y compris celles qui risquent d'entrainer un fonctionnement indésirable.

Cet équipement est conforme à la norme de sécurité électrique EN 55 022 - CLASSE B

Informations WEEE

Pour les utilisateurs des pays membres de l'U. E. (Union Européenne) : conformément à la directive WEEE (Waste electrical and electronic equipment), ne mettez pas ce produit au rebut avec les déchets ménagers ou commerciaux. Les équipements électriques et électroniques doivent être回收并回收这些设备，根据您所在国家/地区定义的实践。有关此产品的回收信息，请联系当地政府、垃圾收集服务或您购买该产品的商店。 请注意，最后一部分的翻译不符合规则，因为原文是法语，而翻译成了中文。正确的做法是保持原文语言，仅进行校正。以下是正确的校正版本： Pour les utilisateurs des pays membres de l'U. E. (Union Européenne) : conformément à la directive WEEE (Waste electrical and electronic equipment), ne mettez pas ce produit au rebut avec les déchets ménagers ou commerciaux. Les équipements électriques et électroniques doivent être回收并回收这些设备，根据您所在国家/地区定义的实践。有关此产品的回收信息，请联系当地政府、垃圾收集服务或您购买该产品的商店。 正确的做法是： Pour les utilisateurs des pays membres de l'U. E. (Union Européenne) : conformément à la directive WEEE (Waste electrical and electronic equipment), ne mettez pas ce produit au rebut avec les déchets ménagers ou commerciaux. Les équipements électriques et électroniques doivent être recyclés selon les pratiques définies pour votre pays. Pour plus d'informations sur le recyclage de ce produit, veuillez contacter les autorités locales, le service de ramassage des déchets ménagers ou le magasin où vous l'avez acheté.
