Tipo de producto	Tarjeta de expansión USB 3.0
Marca	US ROBOTICS
Modelo	USB 3.0 PCI-E CARD
Número de puertos	2 puertos USB 3.0
Interfaz	PCI Express 2.0
Velocidades compatibles	1,5 Mbit/s (Lento), 12 Mbit/s (Rápido), 480 Mbit/s (Muy rápido), 5 Gbit/s (Super-speed)
Tipos de transferencia	Comando, Masivo, Interrupción, Isócrono
Alimentación	Hasta 900 mA por puerto, mediante cable de alimentación 4P ATX
Normas cumplidas	USB 3.0 rev 1.0, PCI Express 2.0, PCI Express Card Electromechanical v2.0, PCI Bus Power Management Interface v1.2
Requisitos del sistema	Una ranura PCI Express disponible
Contenido de la caja	Tarjeta PCI Express USB 3.0, CD-ROM de controladores, guía de instalación rápida
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No utilizar productos líquidos ni abrasivos.
Seguridad	Desconectar el ordenador antes de la instalación. Manipular con cuidado para evitar descargas electrostáticas.
Piezas de repuesto y reparabilidad	Ninguna pieza reparable por el usuario. En caso de avería, contactar con el soporte técnico.
Información general	Plug-and-Play tras la instalación del controlador. Compatible con Windows, Linux, Mac OS (verificar disponibilidad de controladores).

Preguntas frecuentes - USB 3.0 PCI-E CARD US ROBOTICS

¿Cómo instalar la tarjeta USB 3.0 PCI-E?

Apague el ordenador, desconecte todos los cables, retire la carcasa, inserte la tarjeta en una ranura PCI Express libre, conecte el cable de alimentación 4P, cierre la carcasa, encienda el ordenador, inserte el CD y ejecute setup.exe en la carpeta Driver.

¿Qué sistemas operativos son compatibles?

La tarjeta es compatible con Windows (XP, Vista, 7, 8, 10), Linux y Mac OS. Los controladores se incluyen en el CD. Para sistemas recientes, los controladores pueden estar integrados.

¿Puedo conectar un dispositivo USB 2.0 a esta tarjeta?

Sí, la tarjeta es retrocompatible con dispositivos USB 2.0 y USB 1.1. Funcionarán a su velocidad nativa.

La tarjeta no detecta mis dispositivos, ¿qué hago?

Verifique que la tarjeta esté correctamente insertada y que el cable de alimentación 4P esté conectado. Asegúrese de que los controladores estén instalados. En el Administrador de dispositivos, busque un signo de exclamación amarillo y actualice los controladores.

¿Cuál es la potencia máxima suministrada por cada puerto USB?

Cada puerto puede suministrar hasta 900 mA, suficiente para la mayoría de dispositivos externos como discos duros portátiles.

¿Puedo usar la tarjeta con un ordenador portátil?

No, esta tarjeta está diseñada para ordenadores de sobremesa con una ranura PCI Express interna. Para portátiles, utilice una tarjeta ExpressCard o un adaptador USB 3.0.

¿Es necesario instalar un controlador en Windows 10?

Windows 10 suele incluir un controlador genérico. Si la tarjeta no se reconoce, instale el controlador desde el CD incluido. También puede descargar la última versión en el sitio www.usr.com/support.

¿La tarjeta se calienta mucho?

La tarjeta se calienta moderadamente en funcionamiento normal. Si se calienta demasiado, verifique la ventilación de la carcasa. No la toque mientras esté en funcionamiento.

¿Puedo conectar un hub USB a esta tarjeta?

Sí, puede conectar un hub USB 3.0 para aumentar el número de puertos. El ancho de banda total se compartirá entre los dispositivos conectados.

¿Cómo verificar que la tarjeta funciona correctamente?

Abra el Administrador de dispositivos. Bajo 'Controladores de bus USB', debería encontrar 'Controlador host USB 3.0'. Conecte un dispositivo USB 3.0 y verifique que se reconozca sin errores.

MANUAL DE USUARIO USB 3.0 PCI-E CARD US ROBOTICS

Información normativa 20

Información normativa 20

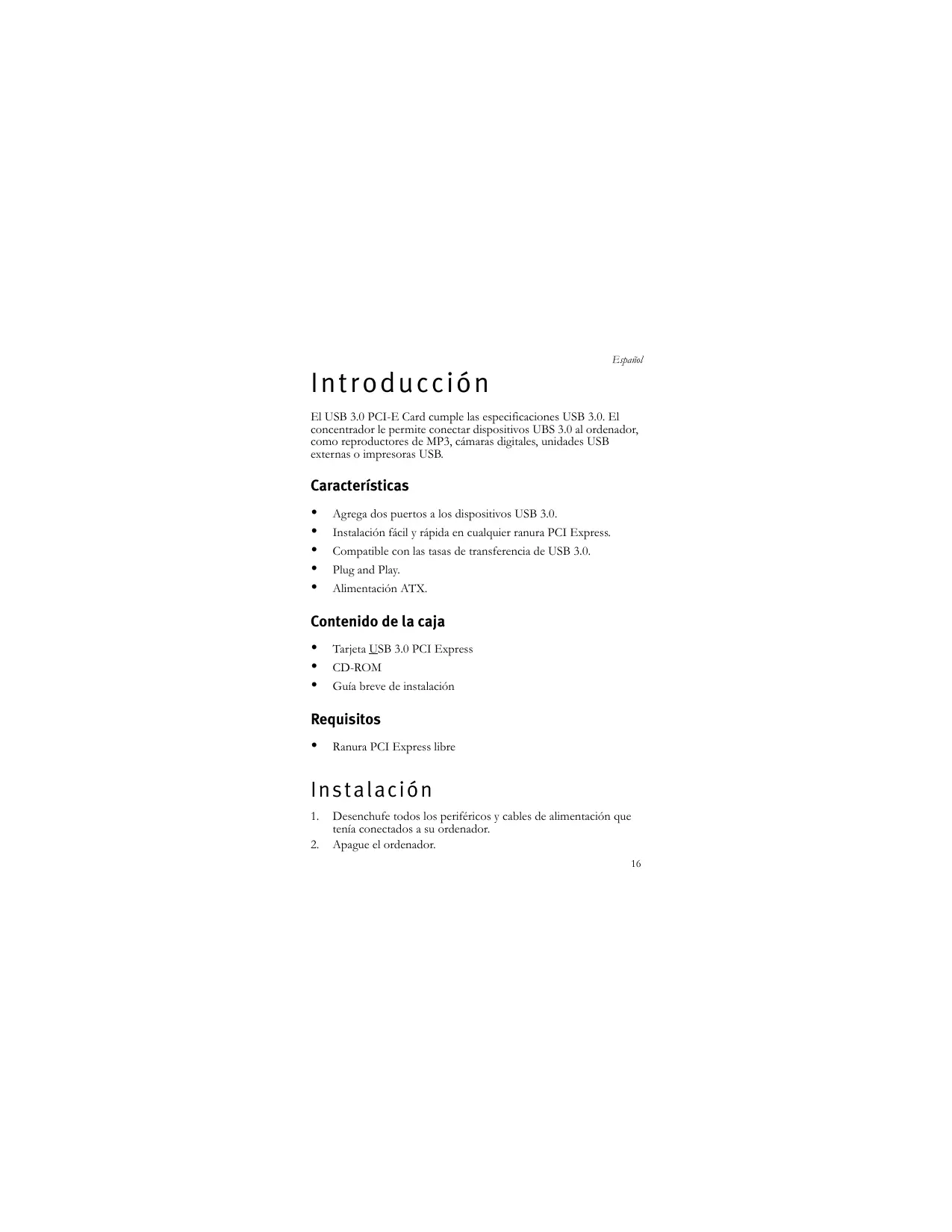

Introduction

El USB 3.0 PCI-E Card compte las espécificaciones USB 3.0. El concentrador le permette conectarositivos UBS 3.0 al ordinador, como reproductores de MP3, cármas digitales, unidas USB externas o implicoras USB.

Characteristicas

• Agrega dos puertos a los dispositivos USB 3.0.
• Instalación fácil y=rápida enequalquier ranura PCI Express.
• Compatible con las tasas de transferencia de USB 3.0.
  Plug and Play.
  Alimentación ATX.

Contenido de la caja

• Tarjeta USB 3.0 PCI Express
  CD-ROM
• Guía breve de instalación

Requisitos

• Ranura PCI Express libre

Instalación

1. Desenchufe todos los periféricos y cables de alimentación que tenía conectados a su ordinador.

2. Apagee el ordinador.

3. Retire la cubierta de la carcasa del ordinador.

4. Busque una ranura PCI Express y retire la cubierta del soporte.
5. Inserte la tarjeta en la ranura PCI Express y aseguir el soporte a la carcasa.
6. Conecte el cable de alimentacion 4P desde la toma de corriente delordenador hasta la tarjeta.
7. Vuelva a colocar la carcasa del ordinador.
8. Enchufe su equipo y enciendalo.
9. Inserte el CD suministrado en la unidad de disco. Haga doble cige en el archivo setup.exe en la carpeta del Controlador para起初ear el programa de instalacion.
10. Acepte el Acuerdo de licencia del usuario final y hayacision en Next (siguiente).
11. Hagablick en Browse to choose the Destination Folder (Examinar para encontrar la carpeta de destino) y, a continuacion, hagablick en Next (Siguiente).
12. haga tic en Install (Instalar).
13. Haga cis en Finalizar para completar la configuracion.

Verificacion

Tras finalizar la instalación del controlador, el sistema detectará el USB 3.0 PCI-E Card. Vaya a Administrador de dispositivos en su ordinador para verficar la instalación completa.

Windows XP

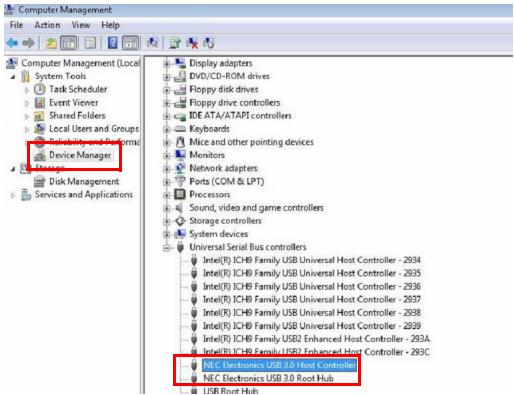

Windows Vista/ Windows 7

Este producto está sujeto a garantía limitada de U.S. Robotics Corporation. Para consultar una copia de la garantía limitada y Obtener información sobre como ponarse en contacto con los servicios de asistencia技术水平ica de U.S. ROBOTICS,

visite el situ web corporativo de U.S. ROBOTICS en: www.usr.com/support

Datos&Tecnicos

• Conforme a las espécificaciones revisadas 1.0 de Universal Serial Bus 3.0.
• Compatible con las siguientes tasas de transferencia de datos:

Baja velocidad (1,5 Mbps)
Velocidad total (12 Mbps)
Alta velocidad (480 Mbps)
Super velocidad (5 Gbps)

• Cuenta con dos puertos de descarga para todos los niveles de velocidad.
• Compatible con todos los temas de USB para la transferencia de datos:

Control
Bulk
Interrumpir
Transferencia isocrónica

• Cuple con las Especillas 2.0 de PCI Express Base.
• Cuple con las Especillas de revisadas 2.0 de la tarjeta electromecánica PCI Express.
• Cuple con las Especillas de las 1.2 de la Interfaz de administración de la connexion PCI directa al bus.
• Permitte alimentación a性和 de los puertos hasta 900mA .

Información normativa

Condiciones de la FCC

Tras realizar las pruebas correspondentes, se ha determinado que este equipo cumple lo existecido en la Normativa de la FCC, parte 15. Su funcionaismo está sujeto a las dos conditiones siguientes:

(1) Este dispositivo no causa interferencias perjudiciales.
(2) Este dispositivo tolerarialquierinterferencia recibida,incluidas las quecouldanprovocarunfuncionamento nodeseso.

CE

Este equipo cumple con los requisitos de lassiguientes normativas: EN 55 022:CLASE B

Información sobre RAEE

Para los sistemas de la UE (Unión Europea): Según la directiva RAEE (Residuos de Aparatos Eléctricos y Electrónicos), nocede arrojar este producto a la basura domestica o comercial. Los equipos electrónicos y electrécicos deben ser recogidos y reciclados de forma adequada, tal y como se indique en las normas de su país. Para Obtener más información sobre como reciclar este producto,pongase en contacto con las autoridades locales, el service de recogida de basuras local o el establishimiento donde adquirido el producto.
