BEDIENUNGSANLEITUNG USB 3.0 PCI-E CARD US ROBOTICS

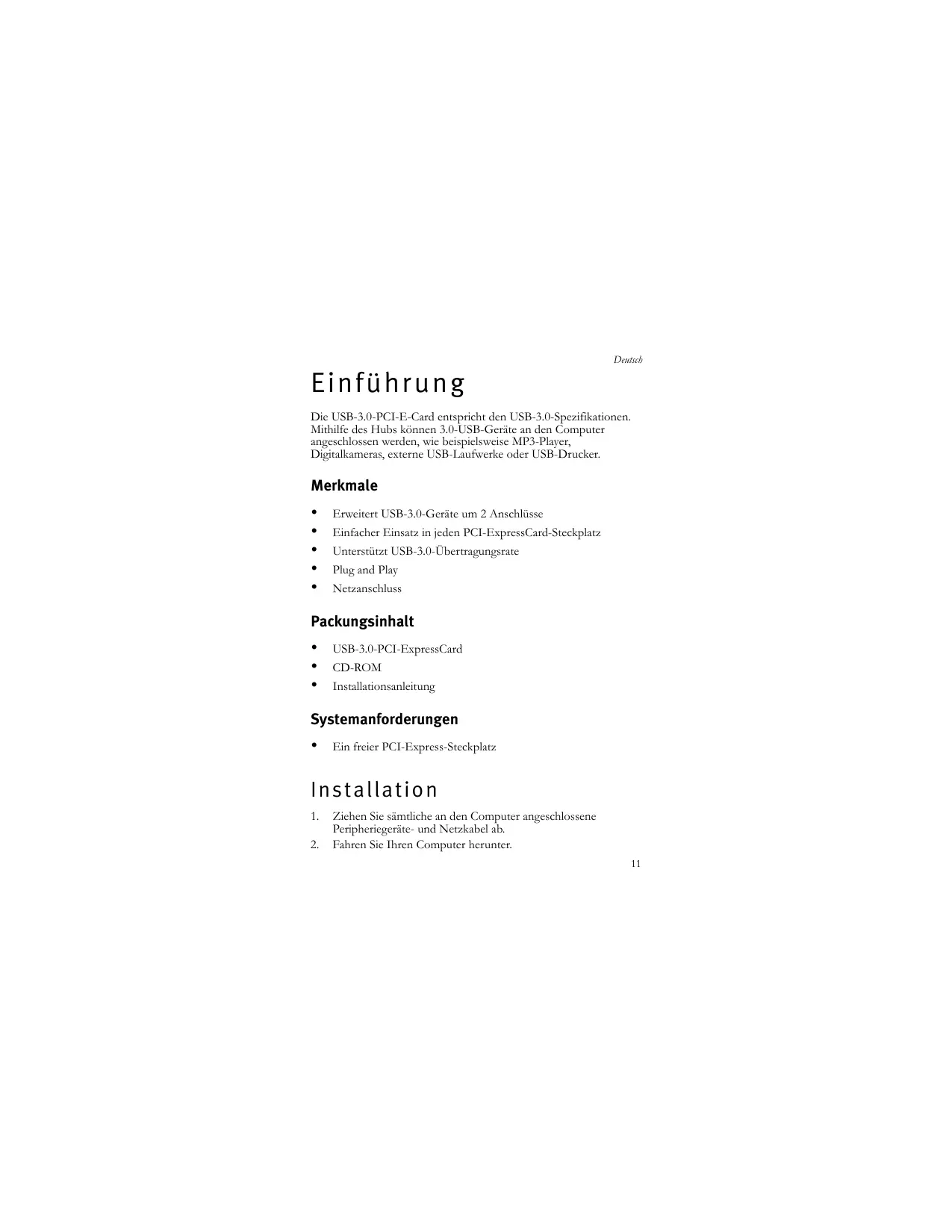

Einführung Die USB-3.0-PCI-E-Card entspricht den USB-3.0-Spezifikationen. Mithilfe des Hubs können 3.0-USB-Geräte an den Computer angeschlossen werden, wie beispielsweise MP3-Player, Digitalkameras, externe USB-Laufwerke oder USB-Drucker.
Erweitert USB-3.0-Geräte um 2 Anschlüsse Einfacher Einsatz in jeden PCI-ExpressCard-Steckplatz Unterstützt USB-3.0-Übertragungsrate Plug and Play Netzanschluss
Packungsinhalt y USB-3.0-PCI-ExpressCard y CD-ROM y Installationsanleitung Systemanforderungen y Ein freier PCI-Express-Steckplatz
Ziehen Sie sämtliche an den Computer angeschlossene Peripheriegeräte- und Netzkabel ab. Fahren Sie Ihren Computer herunter. 11
6. 7. 8. 9. 10. 11. 12. 13.
Entfernen Sie das Computergehäuse. Suchen Sie einen freien PCI-ExpressSteckplatz und entfernen Sie die Steckplatzblende. Schieben Sie die Karte in den offenen PCI-Express-Steckplatz und bringen Sie das Steckplatzblech wieder an. Verbinden Sie das 4P-Netzkabel vom Netzteil des Computers mit der Karte. Bringen Sie die Steckplatzblende wieder an. Stecken Sie den Netzstecker des Computers wieder ein und schalten Sie ihn an. Legen Sie die beiliegende CD in das CD-Laufwerk ein. Doppelklicken Sie im Laufwerkordner auf die Datei setup.exe, um das Installationsprogramm zu starten. Akzeptieren Sie die Endbenutzer-Lizenzvereinbarung und klicken Sie auf Weiter. Klicken Sie zur Auswahl des Zielordners auf Durchsuchen und dann auf Weiter. Klicken Sie auf Installieren. Klicken Sie auf Fertig stellen, um die Installation abzuschließen.

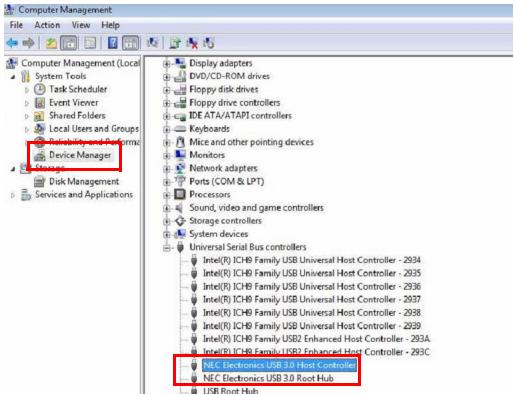

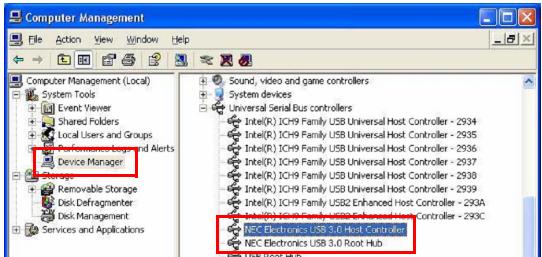

Überprüfung Nach Abschluss der Treiberinstallation erkennt das System die USB-3.0-PCI-E-Card. Rufen Sie den Geräte-Manager Ihres Computers auf, um die Installation zu überprüfen.
Dieses Produkt unterliegt der Garantie der U.S. Robotics Corporation. Eine Kopie der Garantie und weitere Informationen zur Kontaktaufnahme mit dem Technischen Support von U.S. ROBOTICS finden Sie auf der Website von U.S. ROBOTICS unter: www.usr.com/support 13
Te c h n i s c h e D a t e n y Entspricht den Universal Serial Bus-3.0-Spezifikationen 1.0 y Unterstützt die folgenden Übertragungsraten: Niedrige Geschwindigkeit (1,5 Mbps) Volle Geschwindigkeit (12 Mbps) Hohe Geschwindigkeit (480 Mbps) Fantastische Geschwindigkeit (5 Gbps) y Unterstützt 2 Downstream-Anschlüsse für alle Geschwindigkeitsstufen
y Unterstützt alle USB-konformen Datenübertragungsarten: Control Bulk Interrupt Isochron y Entspricht PCI-Express-Basisspezifikationen 2.0. y Unterstützt elektromechanische PCI-ExpressCardSpezifikationen 2.0
y Unterstützt PCI-Bus-StromverwaltungsschnittstelleSpezifikationen 1.2
y Unterstützt Stromstärke für jeden Anschluss von bis zu 900 mA.
Vor s c h rif t en FCC Tests haben ergeben, dass dieses Gerät die in Abschnitt 15 der FCC-Bestimmungen aufgeführten Bedingungen erfüllt. Der Betrieb unterliegt den beiden folgenden Bedingungen: 1. Dieses Gerät darf keine schädlichen Störungen verursachen. 2. Dieses Gerät muss alle Störungen vertragen, einschließlich Störungen, die unerwünschte Effekte verursachen können.
CE Dieses Gerät erfüllt die Anforderungen der folgenden
Bestimmungen: EN 55 022: KLASSE B WEEE-Informationen (IP-Informationen) Für die Nutzung innerhalb der Europäischen Union: Gemäß der Richtlinie über Elektro- und Elektronikaltgeräte (WEEE) darf dieses Produkt nicht im Rahmen des normalen Hausmülls oder als Gewerbeabfall entsorgt werden. Elektro- und Elektronikaltgeräte müssen ordnungsgemäß entsorgt und den Landesstandards entsprechend recycelt werden. Weitere Informationen zur Entsorgung dieses Produkts erhalten Sie bei Ihrer örtlichen Behörde, Ihrem Abfallentsorger oder dem Geschäft, in dem Sie das Produkt erworben haben.
