MODE D'EMPLOI MVH-170 UI PIONEER
Par la présente, Pioneer déclare que l'appareil MVIH-X370BT est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE
Svenska:
Avant de commencer 3
Mise en route 3
Radio. 5
USB/iPod/AUX 6
Bluetooth 8
Mode d'application 11
Réglages 12
Réglages FUNCTION 12
Réglages AUDIO 13
Réglages SYSTEM 14
Réglages ILLUMINATION 14
Réglages MIXTRAX 15
Informations complémentaires. 19
- Parmi les instructions suivantes, les clés USB ou les lecteurs audio USB sont collectivement désignés sous le nom de « périphérique USB »
- Dans ce mode d'emploi, les iPod et les iPhone sont collectivement désignés sous le nom d'« iPod ».

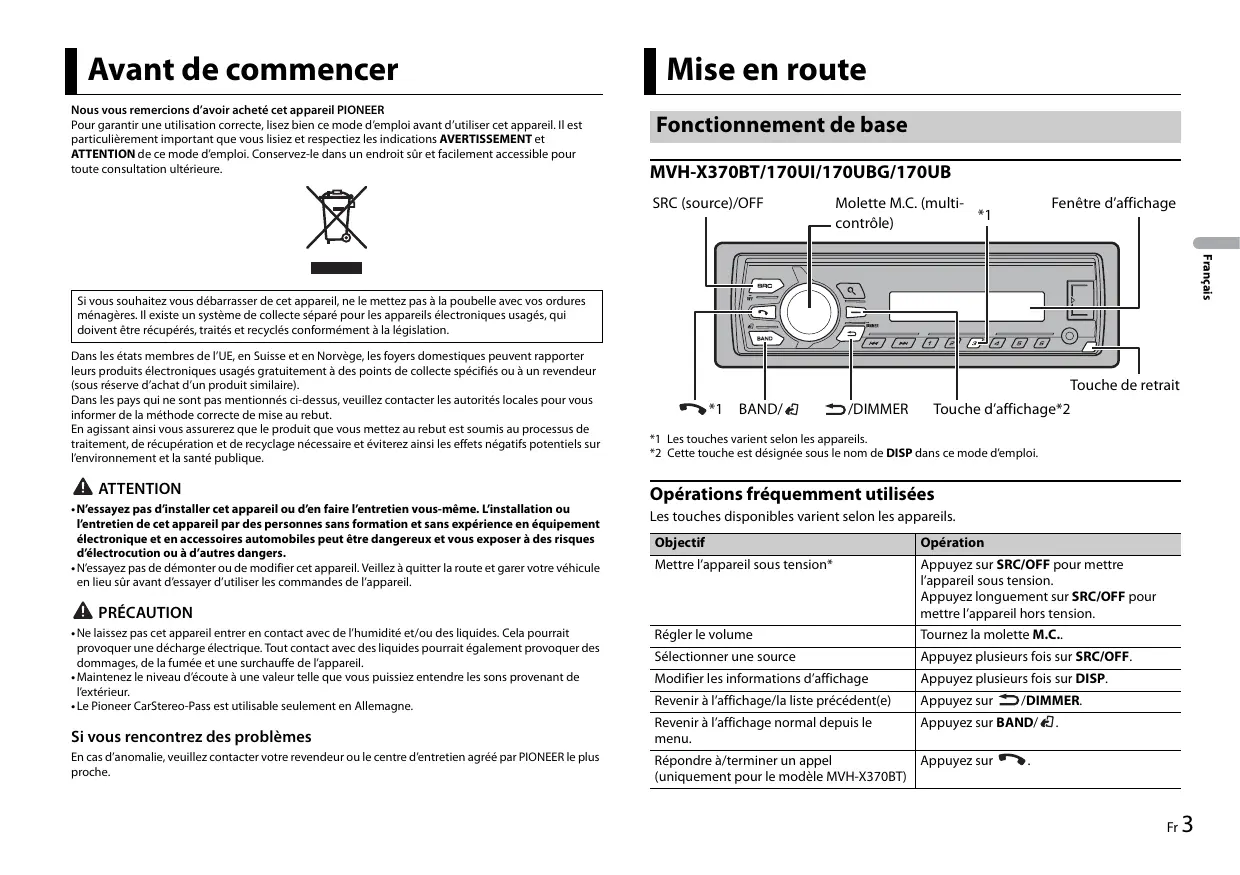

Avant de commencer
Pour garantir une utilisation correcte, lisez bien ce mode d'emploi avant d'utiliser cet appareil. Il est particulièrement important que vous lisiez et respectiez les indications AVERTISSEMENT et
ATTENTION. Lisez bien ce mode d'emploi. Conservez-le dans un endroit sûr et facilement accessible pour toute consultation ultérieure.
Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de collecte séparé pour les appareils électroniques usagés, qui doivent être récupérés, traités et recyclés conformément à la législation.
Dans les états membres de l'UE, en Suisse et en Norvège, les foyers domestiques peuvent rapporter leurs produits électroniques usagés gratuitement à des points de collecte spécifiés ou à un revendeur (sous réserve d'achat d'un produit similaire).
Dans les pays qui ne sont pas mentionnés ci-dessus, veilliez à contacter les autorités locales pour vous informer de la méthode correcte de mise au rebut.
En agissant ainsi, vous assurez que le produit que vous mettez au rebut est soumis au processus de traitement, de récupération et de recyclage nécessaire et éviterez ainsi les effets négatifs potentiels sur l'environnement et la santé publique.
Attention
- N'essayez pas d'instruire cet appareil ou d'en faire l'entretien vous-même. L'installation ou l'entretien de cet appare
- Ne sayez pas de démonter ou de modifier cet appareil. Veillez à quitter la route et garer votre véhicule en lieu sûr avant d'essayer d'utiliser les commandes de l'appareil.
- Ne laissez pas cet appareil entrer en contact avec de l'humidité et/ou des liquides. Cela pourrait provoquer une défaillance électrique. Tout contact avec des liquides pourrait également provoquer des dommages, de la fumée et une surchauffe de l'appareil.
- Maintenez le niveau d'écoute à une valeur telle que vous puissiez entendre les sons provenant de l'extérieur.
- Le Pioneer CarStereo-Pass est utilisable seulement en Allemagne.
Si vous rencontrez des problèmes
En cas d'anomalie, veuillez contacter votre revendeur ou le centre d'entretien agréé par PIONEER le plus proche.
MVH-X370BT/170UI/170UBG/170UB
1 Les touches varient selon les appareils. 2 Cette touche est désignée sous le nom de DISP dans ce mode d'emploi.
Opérations fréquemment utilisées
Les touches disponibles varient selon les appareils.
| Objectif | Opération |
| Mettre l'appareil sous tension* | Appuyez sur SRC/OFF pourmettre l'appareil sous tension.Appuyez longuement sur SRC/OFF pourmettre l'appareil hors tension. |
| Régler le volume | Tournez la molette M.C.. |
| Sélectionner une source | Appuyez plusieurs fois sur SRC/OFF. |
| Modifier les informations d'affichage | Appuyez plusieurs fois sur DISP. |
| Revenir à l'affichage/la liste précédent(e) | Appuyez sur ∨/DIMMER. |
| Revenir à l'affichage normal depuis le menu. | Appuyez sur BAND/◇. |
| Répondre à/terminer un appel(unicouement pour le modele MVH-X370BT) | Appuyez sur . |
- Si le fil bleu/blanc de l'appareil est relié à la borne de commande du relais d'antenne automatique du véhicule, l'antenne se déploie lorsque la source de cet appareil est mise en service. Pour rétracter l'antenne, mettez la source hors service.
Indication de l'affichage
| Indication | Description |
| » | Apparait lorsqu'il existe un niveau inférieur de menu ou de dossier. |
| °C | Apparait lorsque la fonction de réponse automatique est en service (page 10). (Uniquement pour les modèles compatibles Bluetooth.) |
| ρ | Apparait lorsque la touche ρ est appuyée. |
| LOC | Apparait lorsque la fonction d'accord sur une station locale est en service (page 12). |
| TP | Apparait lorsqu'un programme d'informations routières est capté. |
| TA | Apparait lorsqu'un bulletin d'informations routières est capté (page 12). |
| S.R.T.R.V | Apparait lorsque le sound retrierver (correcteur de son compressé) est en service (page 13). |
| XXX | Apparait lorsqula lecture aléatoire est en service (sauf si la fonction BT AUDIO est sélectionnée en tant que source). |
| ← | Apparait lorsqula lecture repétée est en service (sauf si la fonction BT AUDIO est sélectionnée en tant que source). |
| € | Apparait lorsqula fonction de commande d'iPod est en service (page 8). |
| θ | Apparait lorsqu'une connexion Bluetooth est établie (page 8). (Uniquement pour les modèles compatibles Bluetooth.) |
Retrait de la face avant
Retirez la face avant pour empêcher tout vol. Débranchez tous les câbles et les périphériques branchés à la face avant et mettez l'appareil hors tension avant de le retirer.
Retirer
Fixer
Important
- Évitez de soumettre la face avant à des chocs excessifs. Tenez la face avant à l'abri du soleil et des températures élevées.
- Stockez toujours la face avant détachée, dans un étui de protection ou un sac.
Lorsque vous mettez le contact sur ON après avoir installé l'appareil, [SET UP : YES] apparait sur l'affichage.
1 Appuyez sur la molette m. c.
Si vous n'utilisez pas l'appareil dans les 30 secondes qui suivent, le menu de configuration disparaît. Si vous préférez ne pas effectuer la configuration pour l'instant, tournez la molette M. C. pour sélectionner [NO], puis appuyez pour valider. 2 Tournez la molette M. C. pour sélectionner les options, puis appuyez pour valider. Pour passer à l'option de menu suivante, vous devez valider leur sélection.
| Éléments de menu | Description |
| LANGUAGE
[ENG] (anglais),
[PYC] (russe),
[TUR] (turc) | Sélectionnez la langue d'affichage des informations textuelles à partir d'un fichier audio compressé. |
| CLOCK SET | Réglez l'horloge. |
| FM STEP
[100], [50] | Sélectionnez l'increment d'accord FM à partir de 100 kHz ou de 50 kHz. |
3 [QUIIT: YES] apparait une fois tous les paramètres régés.
Pour retourner dans le premier élément du menu de configuration, tournez la molette M. C. afin de sélectionner [QUIT: NO], puis appuyez pour valider.
Appuyez sur la molette M. C. pour valider les paramètres.
Remarques
- Vous pouvez annuler le réglage du menu en appuyant sur SRC/OFF.
- Ces paramètres peuvent être ajustés à tout moment à partir des réglages SYSTEM (page 14) et des réglages INITIAL (page 5).
Annulation de l'affichage de démonstration (DEMO OFF)
1 Appuyez sur la molette M. C. pour afficher le menu principal. 2 Tournez la molette M. C. pour sélectionner [SYSTEM], puis appuyez pour valider. 3 Tournez la molette M. C. pour sélectionner [DEMO OFF], puis appuyez pour valider. 4 Tournez la molette M. C. pour sélectionner [YES], puis appuyez pour valider.
Réglages INITIAL
1 Appuyez longuement sur SRC/OFF jusqu'à ce que l'appareil se mette hors tension.
2 Appuyez longuement sur SRC/OFF pour afficher le menu principal.
3 Tournez la molette M. C. pour sélectionner [INITIAL], puis appuyez pour valider.
4 Tournez la molette M. C. pour sélectionner une option, puis appuyez pour valider.
Remarque
Les options varient selon les appareils.
| Éléments de menu | Description |
| FM STEP[100], [50] | Sélectionnez l'increment d'accord FM à partir de 100 kHz ou de 50 kHz. |
| SP-P/O MODE[REAR/SUB.W] | À sélectionner lorsqu'un haut-parleur à gamme étendue est relié aux fils de sortie du haut-parleur arrêté et qu'un haut-parleur d'extrêmes graves est branché à la sortie RCA. |
| Éléments de menu | Description |
| [SUB.W/SUB.W] | À sélectionner lorsqu'un haut-parleur d'extrêmes graves passif est directement relié aux fils de sortie du haut-parleur arrêté et qu'un haut-parleur d'extrêmes graves est branché à la sortie RCA. |
| [REAR/REAR] | À sélectionner lorsque des haut-parleurs à gamme étendue sont reliés aux fils de sortie du haut-parleur arrêté et à la sortie RCA. Si un haut-parleur à gamme étendue est relié aux fils de sortie du haut-parleur arrêté et que la sortie RCA n'est pas utilisé, vous pouvez sélectionner [REAR/SUB.W] ou [REAR/REAR]. |
| S/W UPDATE | À sélectionner pourmettre à jour l'appareil avec le dernier logiciel Bluetooth. Pour plus de détails sur le logiciel Bluetooth et la mise à jour, visitez notre site Web. |
| SYSTEM RESET [YES], [CANCEL] | Sélectionnez [YES] pour réinitialiser les réglages de l'appareil. L'appareil reédémarrera automatiquement. (Certains paramètres seront conservés même après la réinitialisation de l'appareil, telis que les informations de couplage Bluetooth, etc.) |
Radio
Les fréquences du syntésiteur de cet appareil sont destinées à une utilisation en Europe de l'Ouest, Asie, Moyen-Orient, Afrique et Océanie. Son utilisation dans d'autres régions peut se traduire par une réception de mauvaise qualité. La fonction RDS (Radio Data System) n'est opérationnelle que dans les régions où des signaux RDS sont diffusés pour les stations FM.
Réception des stations mériorisées
1 Appuyez sur SRC/OFF pour sélectionner [RADIO]. 2 Appuyez sur BAND/ pour sélectionner la bande [FM1], [FM2], [FM3], [MW] ou [LW]. 3 Appuyez sur une touche numérique (1/∧ à 6/¬).
Conseil
Les touches ★★★★★ peuvent également servir à sélectionner une station pré-réglée lorsque [SEEK] est réglé sur [PCH] dans les réglages FUNCTION (page 13).
Mémoire des stations (BSM)
Les six stations les plus puissantes sont mémorisées sur les touches numériques (1/ à 6/).
1 Après avoir sélectionné la bande, appuyez sur la molette M. C. pour afficher le menu principal. 2 Tournez la molette M. C. pour sélectionner [FUNCTION], puis appuyez pour valider. 3 Tournez la molette M. C. pour sélectionner [BSM], puis appuyez pour valider.
Pour rechercher une station manuellement
1Après avoir sélectionné la bande, appuyez sur /pour sélectionner une station.
Appuyez longuement sur 144 / 25, puis relâchez pour rechercher une station disponible. Le balayage s'arrête lorsque l'appareil capte une station. Pour annuler l'accord par recherche, appuyez sur 144 / 25.
Remarque
[SEEK] doit être régle sur [MAN] dans les réglages FUNCTION (page 13).
Pour minimiser des stations manuellement
1 Lorsque vous captez la station que vous souhaitez mémoriser, appuyez longuement sur l'une des touches numériques (1 / à 6 / ←) jusqu'à ce qu'elle cesse de clignoter.
Utilisation des fonctions PTY
L'appareil recherche une station diffusant des informations PTY (type de programme).
1 Appuyez sur pendant la réception FM.
2 Tournez la molette M. C. pour sélectionner le type de programme [NEWS/INFO], [POPULAR], [CLASSICS] ou [OTHERS].
3 Appuyez sur la molette M. C..
L'appareil continue à rechercher une station. Lorsqu'il en trouve une, son nom de service de programme s'affiche.
Remarques
- Pour annuler la recherche, appuyez sur la molette M. C.
- Le programme de certaines stations peut différer de celui qu'indique le PTY transmis.
- Si aucune station ne diffuse le type de programme que vous recherchez, [NOT FOUND] s'affiche pendant environ deux secondes, puis le synthétiseur revient à la station de départ.
Si vous souhaitez obtenir de plus amples informations sur la liste PTY, veuillez visiter le site suivant :
http://www.pioneer.eu/eur/products/25/121/tech/CarAudio/PTY.html
Remarque
La fonction iPod n'est pas disponible pour le MVH-170UBG/170UB.

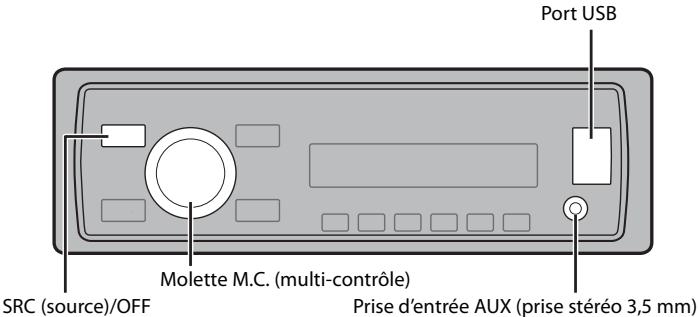

Lecture
Débranche le casque ou les écouteurs du périphérique avant de raccorder ce dernier à l'appareil.
Périphérique usb/ipod
1 Ouvrez le cache du port USB. 2 Raccordez le périphérique USB/iPod à l'aide d'un câble approprié.
Utilisez un câble optionnel USB Pioneer (CD-U50E) afin de brancher le périphérique de stockage USB, car un périphérique connecté directement à l'appareil pourrait être dangereux.
Avant de retirer le périphérique, arrêtez la lecture.
Connexion MTP
Il est possible de connecter un périphérique Android (utilisant le système d'exploitation Android 4.0 ou une version supérieure) via une connexion MTP à l'aide du câble fourni avec le périphérique. Cependant, en fonction du périphérique connecté et du nombre de fichiers dans le périphérique, les morceaux/fichiers audio peuvent ne pas être lus via MTP. Notez que la connexion MTP n'est pas compatible avec les formats de fichiers WAV et FLAC®, et ne peut pas être utilisée avec la fonction MIXTRAX.
- Les fichiers FLAC sont compatibles uniquement avec les modèles MVH-170UI/170UBG/170UB.
1 Insérez la mini-fiche stéreo dans la prise d'entrée AUX. 2 Appuyez sur SRC/OFF pour sélectionner la source [AUX].
Remarque
Si la source [AUX] est réglée sur [OFF] dans les paramètres SYSTEM, la fonction [AUX] ne peut pas être sélectionnée.
Opérations
Vous pouvez procéder à différents ajustements dans les règles FUNCTION (page 12). Notez que les opérations suivantes ne fonctionnent pas sur un périphérique AUX. Pour faire fonctionner un périphérique AUX, utilisez l'appareil lui-même.
| Objectif | Opération |
| Sélectionner un dossier/album*1 | Appuyez sur 1/À ou 2/V. |
| Sélectionner une piste/un morceau (chapitre) | Appuyez sur ↓ ou ▷I. |
| Avance ou-retour rapide | Appuyez longuement sur ↓ ou ▷I. |
| Rechercher un fjichier dans une liste | 1 Appuyez sur Q pour afficher la liste.2 Tourez la molette M.C. pour sélectionner la catégorie ou le nom de fjichier (dossier) de votrechioix, puis appuyez pour valider.3 Tourez la molette M.C. pour sélectionner le fjichier de votrechoix, puis appuyez pour valider.La lecture démarre. |
| Objectif | Opération |
| Afficher une liste de fichiers dans la catégorie/le dossier sélectionné(e)*1 | Appuyez sur la molette M.C. lorsqu'une catégorie/un dossier est sélectionné(e). |
| Lire un morceau de la catégorie/du dossier sélectionné(e)*1 | Appuyez longuement sur la molette M.C. lorsqu'une catégorie/un dossier est sélectionné(e). |
| Recherche alphabétique (iPod uniquement) | 1 Appuyez sur Ⓞ pour afficher la liste.2 Tournez la molette M.C. pour sélectionner la liste de catégories de votrechioix, puis appuyez sur Ⓞ pour saïrir le mode de recherchealphabétique.(Pour saïrir le mode de recherchealphabétique, vous pouvez égalementtournier deux fois la molette M.C.)3 Tournez la molette M.C. pour sélectionner une dette, puis appuyezpour afficher la listealphabétique.Pour annuler la recherchealphabétique, appuyez sur √/DIMMER. |
| Lecture repétée | Appuyez sur 6/7. |
| Lecture aléatoire | Appuyez sur 5/8. |
| Lecture aléatoire de toutes les pistes (iPoduniquement) | Appuyez longuemont sur 5/8. |
| Pause/Reprise de la lecture | Appuyez sur 4/PAUSE. |
| Sound retriever*2 (correcteur de soncompressé) | Appuyez sur 3/S.Rtrv.[1] : efficace pour les taux de compressionfaibles[2] : efficace pour les taux de compressionélevés |
| Retour au dossier racine (USBuniquement)*1 | Appuyez longuemont sur BAND/9. |
| Changer de lecteurs dans le pérophériqueUSB(Uniquement les pérophériques quiprénant en charge le dispositif depérophérique de mémoire de masse USB) | Appuyez sur BAND/9. |
1 Fichiers audio compressés uniquement 2 Lorsque l'appareil ne dispose pas de touche 3/S. Retour, le sound retriever (correcteur de son compressé) peut être réglé dans les paramètres FUNCTION.
Mode de lecture en lien
Vous pouvez accéder à des morceaux en vous basant sur l'artiste, l'album ou le genre en cours de lecture.
1 Pendant l'écoute d'un morceau, appuyez longuement sur pour entrer en mode de lecture en lien. 2 Tournez la molette M. C. pour sélectionner le mode ([ARTIST], [ALBUM], [GENRE]), puis appuyez pour valider.
Le morceau/l'album sélectionné est lu après le morceau en cours de lecture.
Remarque
Le morceau/album sélectionné peut être annulé si vous utilisez d'autres fonctions que le mode de lecture en lien (ex. : avance et retour rapides).
Commande d'un ipod
Vous pouvez commander l'appareil via un iPod raccordé.
Les modèles d'iPod suivants ne sont pas compatibles avec cette fonction.
- iPod nano 1ère génération, iPod avec vidéo
1 Appuyez sur BAND/, en cours de lecture, puis sélectionnez le mode de commande.
[CONTROL iPod/CTRL iPod]: la fonction iPod de l'appareil peut être activée à partir de l'iPod raccordé.
[CONTROL AUDIO/CTRL AUDIO]: la fonction iPod de l'appareil ne peut être activée que par les touches situées sur l'appareil. Dans ce mode, il est impossible de mettre l'iPod raccordé sous ou hors tension.
Remarques
Appuyer sur iPod peut également commuter le mode de commande (uniquement pour le modèle MVH-170UI). - La commutation du mode de commande sur [CONTROL iPod/CTRL iPod] met en pause la lecture d'un morceau. Utilisez l'iPod raccordé pour reprendre la lecture. - Les opérations suivantes sont toujours accessibles à partir de l'appareil, même si le mode de commande est réglé sur [CONTROL iPod/CTRL iPod]. - Pause, avance/retour rapide, sélection d'un morceau/chapitre - Le volume ne peut être réglé qu'à partir de cet appareil.
(Uniquement pour le modèle MVH-X370BT)
La fonction MIXTRAX crée un mélange ininterrompu de pistes de votre bibliothèque sociale, agrémenté d'effets d'éclairage. Pour plus de détails sur les réglages de MIXTRAX, voir page 15.
Remarques
- Cette fonction n'est pas compatible avec un périphérique Android connecté via MTP.
- Lorsque la source USB est sélectionnée et la fonction MIXTRAX est en cours d'utilisation, le sound retriever (correcteur de son compressé) est désactivé.
- Selon le fichier/morceau, il se peut que les effets sonores soient indisponibles.
- Désactive la fonction MIXTRAX si les effets déclairage qu'elle produit vous gênent dans votre conduite.
1 Appuyez sur 3/MIX pour activer/désactiver MIXTRAX.
Bluetooth
(Uniquement pour le modèle MVH-X370BT)
Connexion bluetooth
Important
Si au moins trois périphériques Bluetooth (ex. : un téléphone et un lecteur audio séparé) sont connectés, il se peut qu'il ne fonctionne pas correctement.
1 Activez la fonction Bluetooth du périhérique. 2 Appuyez longuement sur pour afficher le menu de connexion. 3 Tournez la molette M.C. pour sélectionner [ADD DEVICE], puis appuyez pour valider.
L'appareil commence à rechercher les périhériques disponibles, puis les affiche dans la liste des périhériques.
- Pour annuler la recherche, appuyez sur la molette M. C.
- Si le périphérique de votre choix ne se trouve pas dans la liste, sélectionnez [RESEARCH].
- Si aucun périphérique n'est disponible, [NOT FOUND] s'affiche.
4 Tournez la molette M. C. pour sélectionner un périphérique dans la liste des périphériques, puis appuyez pour valider.
Appuyez longuement sur la molette M. C. pour commuter les informations de périphérique affichées entre le nom du périphérique et l'adresse du périphérique Bluetooth.
5 Sélectionnez [Pioneer BT Unit] qui s'affiche sur le périphérique. 6 Assurez-vous que le même numéro à 6 chiffres apparait sur cet appareil et le périphérique, puis sélectionnez « Oui » sur le périphérique.
Remarques
- [DEVICE FULL] apparaît si l'appareil a déjà été associé à trois autres périphériques. Dans ce cas, supprimez l'un des périphériques associés. Voir [DEL DEVICE] ou [GUEST MODE] dans le menu de connexion (page 9).
- En fonction du périhérique, le code PIN est requis à l'étape 6. Dans ce cas, veuillez entrer le code [0000].
Conseil
La connexion Bluetooth peut être établie grâce à la détection de l'appareil depuis le périphérique Bluetooth. Pour ce faire, la fonction [VISIBLE] dans le menu de connexion doit être réglée sur [ON]. Pour obtenir davantage d'informations sur le fonctionnement d'un appareil Bluetooth, veuillez vous référer au mode d'emploi fourni avec le périphérique Bluetooth.
Menu de connexion
| Éléments de menu | Description |
| DEVICELIST | Affichez la liste des péripérisques Bluetooth appariés. «*» apparait sur le nom de péripérisque lorsque la connexion Bluetooth est établie. |
| DEL DEVICE [DELETE YES], [DELETE NO] | Supprimez les informations de péripérisque. |
| ADD DEVICE | Enregistrez un nouveau péripérisque. |
| A.CONN [ON], [OFF] | Sélectionnez [ON] pour vous connecter automatiquement à un péripérisque Bluetooth. |
| VISIBLE [ON], [OFF] | Sélectionnez [ON] pour qu'un péripérisque Bluetooth puisse détecter l'apparéil lorsque ce dernier est connecté via Bluetooth à un autre péripérisque. |
| Éléments de menu | Description |
| PIN CODE | Changez de code PIN.
1 Appuyez sur la molette M.C. pour afficher le mode de réglage.
2 Tournez la molette M.C. pour sélectionner un nombre.
3 Appuyez sur la molette M.C. pour déplacer le curseur sur la position suivante.
4 ÀpRES avoir saisi le code PIN, appuyez longuement sur la molette M.C..
ÀpRES avoir saisi le code PIN, appuyez sur la molette M.C. pour revenir à l'affichage de saisie du code PIN et changer de code PIN. |
| DEV. INFO | Commutez les informations de périphérique sur l'affichage entre le nom du périphérique et l'adresse du périphérique Bluetooth. |
| GUEST MODE
[ON], [OFF] | Sélectionnez [ON] pour passer automatiquement à l'écran [DEL DEVICE] lorsque l'appareil a déjà été apparé avec trois périphériques. |
| A.PAIRING
[ON], [OFF] | Sélectionnez [ON] pour appairer automatiquement l'appareil et un iPhone lorsqu'un iPhone est connecté à l'appareil via USB. (Cette fonction peut ne pas être disponible suivant la version d'iOS que vous utilisez.) |
Téléphone bluetooth
Établissez d'abord une connexion Bluetooth avec le téléphone Bluetooth (page 8). Deux téléphones Bluetooth maximum peuvent être connectés de manière simultanée.
Important
- Si vous laissez l'appareil en veille pour vous connecter à votre téléphone via Bluetooth lorsque le moteur ne tourne pas, vous risquez d'épuiser la batterie du véhicule. Assurez-vous de garer votre véhicule en lieu sûr et de serrer le frein à main avant utilisation.
Pour passer un appel téléphonique
1 Appuyez sur pour afficher le menu de téléphone.
Lorsque deux téléphones sont connectés, un nom de téléphone apparait en premier puis le menu de téléphone s'affiche. Pour passer à l'autre téléphone, appuyez de nouveau sur
Tournez la molette M. C. pour sélectionner [MISSED], [DIALLED], [RECEIVED] ou [PHONE BOOK], puis appuyez pour valider.
La liste de numéros de téléphone apparait.
3. Tournez la molette M. C. pour sélectionner un nom ou un numéro de téléphone, puis appuyez pour valider.
L'appel téléphonique commence.
Pour répondre à un appel entrant
1 Appuyez sur lorsque vous recevez un appel.
Conseil
Lorsque deux téléphones sont connectés à l'appareil via Bluetooth et qu'il y a un appel entrant pendant qu'un téléphone est en cours d'utilisation, un message apparait dans l'affichage. Pour répondre à un appel entrant, il est nécessaire de terminer l'appel en cours.
Opérations de base
| Objectif | Opération |
| Terminer un appel | Appuyez sur . |
| Refuser un appel entrant | Appuyez longuement sur lorsque vous receivez un appel. |
| Commuter entre l'appeL en cours et un appel en attente | Appuyez sur la molette M.C.. |
| Annuler un appel en attente | Appuyez longuement sur . |
| Régler le volume de la voix de l'aggellant (Lorsque le mode privé est activé, cette fonction n'est pas disponible.) | Tournier la molette M.C. pendant l'appeL. |
| Activer ou désactiver le mode privé | Appuyez sur BAND/pendant l'appeL. |
Pour préselectionner des numéros de téléphone
1 Sélectionnez un numéro de téléphone depuis un répertoire ou l'histoire des appels. 2 Appuyez longuement sur l'une des touches numériques (1 à 6).
Le contact est mémorisé sous le numéro de préselection choisi.
Pour passer un appel à l'aide d’un numéro de préselection, appuyez sur l’une des touches numériques (1 à 6), puis appuyez sur la molette M.C..
Reconnaissance vocale (pour iphone uniquement)
Cette fonction n'est disponible que si un iPhone équipé de la reconnaissance vocale est connecté à l'appareil via Bluetooth.
1. Appuyez longuement sur la molette M. C. pour activer le mode de reconnaissance vocale.
2. Appuyez sur la molette M. C., puis parlez dans le microphone pour entrer les commandes vocales.
Pour quitter le mode de reconnaissance vocale, appuyez sur BAND/
Remarque
Pour plus de détails sur les fonctions de reconnaissance vocale, consultez le mode d'emploi de votre iPhone.
Menu de téléphone
| Éléments de menu | Description |
| MISSED | Affichez l'historique des appeals manqués. |
| DIALLED | Affichez l'historique des appeals effectués. |
| RECEIVED | Affichez l'historique des appeals reçus. |
| PHONE BOOK*1 | Affichez les contacts qui ont été transférés à partir de votre téléphone. Réglez [VISIBLE] du menu de connexion sur [ON] pour parcourir les contacts via cet apparéil. |
| PRESET 1-6 | Rappelez les numérios de téléphone présélectionnés. Vous pouvez également rappeler un numéro de téléphone présélectionné en appuyant sur l'une des touches de présélection (1/À 6/₹). |
| PHONE FUNC
A.ANSR: *2
[ON], [OFF] | Sélectionnez [ON] pour répondre automatiquement à un appel entrant. |
| R.TONE:
[ON], [OFF] | Sélectionnez [ON] si la sonnerie n'est pas émise par les haut-parleurs du vehicule. Suivant le téléphone connecté, cette fonction peut ne pas fonctionner. |
| PB INVIT | Inversez l'ordre des noms dans le réseau (affichage des noms). |
1 Normalement, les contacts de chaque téléphone sont transférés automatiquement lorsque le téléphone est connecté. Dans le cas contraire, utilisez votre téléphone pour transférer les contacts. 2 Si deux téléphones sont connectés, cette fonction ne fonctionne pas pour les appels entrants que vous recevez pendant que vous appelez avec l'un des téléphones.
Important
- Selon le lecteur audio Bluetooth connecté à cet appareil, les opérations disponibles sont limitées aux deux niveaux suivants :
- Profil A2DP (Advanced Audio Distribution Profile) : vous ne pouvez écouter que des morceaux sur chaque lecteur audio.
- AVRCP (Audio/Video Remote Control Profile) : vous pouvez écouter, mettre sur pause, sélectionner un morceau, etc.
- Le son du lecteur audio Bluetooth est coupé lorsque le téléphone est utilisé.
- Lors de l'utilisation du lecteur audio Bluetooth, vous ne pouvez pas vous connecter automatiquement à un téléphone Bluetooth.
- Selon le type de lecteur audio Bluetooth connecté à cet appareil, l'affichage des opérations et informations de certaines fonctions peut ne pas être disponible.
1 Établissez une connexion Bluetooth avec le lecteur audio Bluetooth. 2 Appuyez sur SRC/OFF pour sélectionner la source [BT AUDIO]. 3 Appuyez sur BAND/ pour lancer la lecture.
Opérations de base
Vous pouvez procéder à différents ajustements dans les réglages FUNCTION (page 12).
| Objectif | Opération |
| Avance ou return rapide | Appuyez longuement sur ↓← ou ▷→. |
| Sélectionner une piste | Appuyez sur ↓← ou ▷→. |
| Lecture répétée* | Appuyez sur 6/12. |
| Lecture aléatoire* | Appuyez sur 5/13. |
| Pause/Reprise de la lecture | Appuyez sur 4/PAUSE. |
| Rechercher un fichier dans une liste | 1 Appuyez sur ∅, pour afficher la liste.2 Tournez la molette M.C. pour sélectionner le nom du fichier de votrechoix, puis appuyez pour valider.3 Tournez la molette M.C. pour sélectionner le fichier de votrechoix, puis appuyez pour valider. La lecture démarre. |
- Selon le périphérique connecté, il se peut que ces opérations soient indisponibles.
Mode d'application
(Le mode APP n'est pas disponible pour le modèle MVH-170UBG/170UB.) Vous pouvez écouter une application sur un périphérique iPhone/Android via cet appareil. Dans certains cas, vous pouvez commander une application en utilisant cet appareil.
Pour plus de détails sur les périphériques compatibles, visitez notre site Web.
Important
L'utilisation d'applications tierces peut impliquer ou nécessiter la fourniture d'informations personnelles, que ce soit en créant un compte pour utiliser ou une autre méthode, ainsi que, pour certaines applications, la fourniture de données de géolocalisation.
TOUTES LES APPLICATIONS TIERCES RELÉVENT DE L'ENTIERE RESPONSABILITE DES FOURSINSEURS, NOTAMMENT MAIS SANS S'Y LIMITER, LA COLLECTE ET LA PROTECTION DES DONNÉES UTILISATEUR ET LES BONNES PRATQUES DE CONFIDENTIALITE. EN ACCÉDANT À UNE APPLICATION TIERCE, VOUS ACCEPTÉZ DE PRENDRE CONNAISSANCE DES CONDITIONS DE SERVICE ET DES RÉGLES DE CONFIDENTIALITE DES FOURSINSEURS. SI VOUS N'ACCEPTÉPZ PAS LES CONDITIONS OU RÉGLES D'UN FOURSINSEUR OU SI VOUS N'ACCEPTÉPZ PAS L'UTILISATION DES DONNÉES DE GÉOLOCALISATION, LE CAS ÉCHEANT, N'UTILISZE PAS CETTE APPLICATION TIERCE.
Pour les utilisateurs d'iphone
Cette fonction est compatible avec les iPhone et les iPod touch installés avec iOS 5.0 ou une version ultérieure.
Pour les utilisateurs de périphérique android
Cette fonction est compatible avec les périphériques sur lesquels est installé Android OS 2.3 ou une version ultérieure et qui prenant également en charge les profils Bluetooth SPP (Serial Port Profile) et A2DP (Advanced Audio Distribution Profile).
Remarque
PIONEER DÉCLINE TOUTE RESPONSABILITÉ QUANT AUX APPLICATIONS OU AUX CONTENUS TIERS, Y COMPRIS, SANS S'Y LIMITER, QUANT À LEUR EXACTITUDE OU À LEUR EXHAUSTIVITE. LE CONTENU ET LA FONCTIONNALTE DE CES APPLICATIONS RELÉVENT DE LA SEULE RESPONSABILITÉ DU FOURNISSEUR DE L'APPLICATION.
Lecture d'une application via cet appareil
La connexion Bluetooth est disponible pour le modèle MVH-X370BT.
Connectez cet appareil au périphérique mobile.
iPhone via USB (page 6) - Périphérique Android via Bluetooth (page 8)
2 Appuyez sur la molette M. C. pour afficher le menu principal. 3 Tournez la molette M. C. pour sélectionner [SYSTEM], puis appuyez pour valider.
Tournez la molette M. C. pour sélectionner [APP CONN. SET], puis appuyez pour valider.
5 Tournez la molette M. C. pour sélectionner l'un des éléments suivants, puis appuyez pour valider.
- Sélectionnez [Wired] pour iPhone.
- Sélectionnez [BLUETOOTH] pour un périphérique Android.
6 Appuyez sur SRC/OFF pour sélectionner [APP]. 7 Activez le périphérique mobile pour lancer l'application.
Veuillez procéder à différents ajustements dans les réglages FUNCTION (page 12).
Opérations de base
| Objectif | Opération |
| Sélectionner une piste | Appuyez sur ↓← ou ▷→. |
| Avance ou retour rapide | Appuyez longuement sur ↓← ou ▷→. |
| Pause/Reprise de la lecture | Appuyez sur BAND/¬. |
Réglages
Vous pouvez régler divers paramètres dans le menu principal.
1. Appuyez sur la molette M. C. pour afficher le menu principal.
2. Tournez la molette M. C. pour sélectionner l'une des catégories suivantes, puis appuyez pour valider.
- Réglages FUNCTION (page 12)
- Réglages AUDIO (page 13)
- Réglages SYSTEM (page 14)
- Réglages ILLUMINATION (page 14)
- Réglages MIXTRAX (page 15)
3 Tournez la molette M. C. pour sélectionner les options, puis appuyez pour valider.
Remarques
- Les éléments de menu liés au Bluetooth dans les tableaux suivants ne sont pas disponibles pour le modèle MVH-170UI/170UBG/170UB.
- Les éléments de menu liés au iPod dans les tableaux suivants ne sont pas disponibles pour le modèle MVH-170UBG/170UB.
- Les éléments de menu liés au mode APP dans les tableaux suivants ne sont pas disponibles pour les modèles MVH-170UBG/170UB.
Réglages FUNCTION
Les éléments de menu varient selon la source.
| Éléments de menu | Description |
| FM SETTING RADIO
[TALK], [STANDARD], [MUSIC] | Adaptez le niveau de qualité sonore aux conditions de signal de radiodiffusion du signal de la bande FM. (Disponible uniquement lorsque la bande FM est sélectionnée.) |
| BSM RADIO | Mémorisez automatiquement les six stations les plus puissantes sur les touches numériques (1/À à 6/À). |
| REGIONAL RADIO
[ON], [OFF] | Limitez la réception des programmes régionaux spécifiques lorsque AF (recherche des autres fréquences) est sélectionné. (Disponible uniquement lorsque la bande FM est sélectionnée.) |
| LOCAL RADIO
FM: [OFF], [LV1], [LV2], [LV3], [LV4]
MW/LW: [OFF], [LV1], [LV2] | Restreignez la station d'accord suivant la puissance du signal. |
| TA RADIO
[ON], [OFF] | Recevez des bulletins d'informations routières le cas échéant. (Disponible uniquement lorsque la bande FM est sélectionnée.) |
| AF RADIO
[ON], [OFF] | Laissez l'appareil s'accorder sur une autre féquence fournissant la même station. (Disponible uniquement lorsque la bande FM est sélectionnée.) |
| NEWS RADIO
[ON], [OFF] | Interrompez la source actuellément sélectionnée avec des émissions d'information. (Disponible uniquement lorsque la bande FM est sélectionnée.) |
| SEEK RADIO
[MAN], [PCH] | Attribuez aux touches ↓/→ la recherche de stations une par une (accord manuel) ou sélectionnez une station à partir des canaux préréglés. |
| SEL DEVICE APP BT AUDIO | Connectez un périphérique Bluetooth de la liste. |
| S.RTRV USB iPod APP BT AUDIO |
| [1] (efficace pour les taux de compression faibles), [2] (efficace pour les taux de compression élevés), [OFF] | Améliorer l'audio compressé et restaurez un son riche.
Indisponible lorsque;
• La source USB est Sélectionnée et la fonction MIXTRAX est activée.
• Le fichtier FLAC est lu. (Disponible pour les modèles MVH-170UI/170UBG/170UB) |
| AUDIO BOOK iPod
[FASTER], [NORMAL], [SLOWER] | Modifiez la vitesse de lecture. (Indisponible lorsque [CONTROL iPod/CTRL iPod] est sélectionné en mode de commande.) |
| PAUSE APP | Mettez sur pause ou repreneze la lecture. |
| PLAY BT AUDIO | Lancez la lecture. |
| STOP BT AUDIO | Arrêtez la lecture. |
| Réglages AUDIO |
| Élément de menu | Description |
| FADER*1 | Réglez l'équilibre sonore entre les haut-parleurs avant et arrière. |
| BALANCE | Réglez l'équilibre sonore entre les haut-parleurs gauche et droite. |
| Éléments de menu | Description |
| EQ SETTING |
| [SUPER BASS], [POWERFUL], [NATURAL], [VOCAL], [CUSTOM1], [CUSTOM2], [FLAT] | Sélectionnez ou personnelisez la courbe de l'égaliserur. [CUSTOM1] peut être définiséparément pour chaque source. Cependant, chacune des combinaisons ci-dessous est définiéautomatiquement sur le même réglage. • USB, iPod et APP (iPhone) • BT AUDIO et APP (Android) [CUSTOM2] est un réglage commun à toutes les sources.Vous pouverez également commuter l'égaliserur enappuyant plusieurs fois sur EQ.àlil (Uniquement pour le modèle MVH-170UBG/170UB). |
| Sélectionnez la bande et le niveau de l'égaliserur pour unepersonnalisation approfondie.Bande de l'égaliserur : [80HZ], [250HZ], [800HZ], [2.5KHZ], [8KHZ]Niveau de l'égaliserur : [+6] à [-6] |
| LOUDNESS |
| [OFF], [LOW], [MID], [HI] | Compensez pour obtenir un son net à faiblevolume. |
| SUB.W*2 |
| [NOR], [REV], [OFF] | Sélectionnez la phase du haut-parleurd'extrèmes graves. |
| SUB.W CTRL*2*3 |
| Fréquence de coupure : [50HZ], [63HZ], [80HZ], [100HZ], [125HZ], [160HZ], [200HZ]Niveau de sortie : [-24] à [+6]Niveau de la pente : [-12], [-24] | Seules les fréquences inférieures à celles de lagamme sélectionnée sont émises par le haut-parleur d'extrèmes graves. |
| BASS BOOST |
| [0] à [+6] | Sélectionnez le niveau d'accentuation desgraves. |
| HPF SETTING |
| Fréquence de coupure : [OFF], [50HZ], [63HZ], [80HZ], [100HZ], [125HZ], [160HZ], [200HZ]Niveau de la pente : [-12], [-24] | Seules les fréquences supérieures à la coupurerdu filtré passer-haut (HPF) sont émises en sortievia les haut-parleurs. |
| SLA | |
| [+4] à [-4] | Réglez le niveau de volume de chaque source, sauf celui de la FM.
Chacune des combinaisons ci-dessous est définie automatiquement sur le même réglage.
• USB, iPod et APP (iPhone)
• BT AUDIO et APP (Android) |
1 Indispensable lorsque [SUB. W/SUB. W] est sélectionné sous [SP-P/O MODE] dans les réglages INITIAL (page 5). 2 Indispensable lorsque [REAR/REAR] est sélectionné sous [SP-P/O MODE] dans les réglages INITIAL (page 5). *3 Indisponible lorsque [OFF] est sélectionné sous [SUB. W].
Réglages SYSTEM Vous pouvez également accéder à ces menus lorsque l'appareil est hors tension.
| Éléments de menu | Description |
| LANGUAGE |
| [ENG] (anglais), [PYC] (russe), [TUR] (turc) | Sélectionnez la langue d'affichage des informations textuelles à partir d'un fichier audio compressé. |
| CLOCK SET |
| Réglez l'horloge (page 4). |
| 12H/24H |
| [12H], [24H] | Sélectionnez la notation de l'heure. |
| AUTO PI |
| [ON], [OFF] | Recherche une autre station avec la même programmation, même si vous utilisez une station préseLECTIONnée. |
| AUX |
| [ON], [OFF] | Sélectionnez [ON] lors de l'utilisation d'un périphérique auxiliaire connecté à l'appareil. |
| BT AUDIO |
| [ON], [OFF] | Activez/désactivez le signal Bluetooth. |
| Éléments de menu | Description |
| MUTE MODE (Disponible uniquement pour le modèle MVH-170UI) |
| [MUTE], [20dB ATT], [10dB ATT] | Coupez ou atténuez le son automatiquement lorsque le signal d'un appareil équipé d'une fonction de sourdine est reçu. |
| PW SAVE*1 |
| [ON], [OFF] | Réduisez la consommation d'énergie de la batterie.L'activation de la source est la seule opération autorisée lorsque cette fonction est activée. |
| BT MEM CLEAR |
| [YES], [CANCEL] | Effacez les données du périphérique Bluetooth(liste des périphériques, code PIN, historique des appel, annuaire téléphonique, numérodes téléphone préseLECTIONnés) mémorisés dans l'ordinate.(CLEARED) apparait lorsque des données sont supprimées avec succès. |
| BT VERSION |
| Affiche la version du système de l'ordinate et du module Bluetooth. |
| APP CONN. SET*2 |
| [WIED], [BLUETOOTH] | Sélectionnez la méthode de connexion adaptée à votre périphérique. |
1 [PW SAVE] s'annule si la batterie du véhicule est débranchée, et il doit être réactivé une fois la batterie rebranchée. Lorsque [PW SAVE] est déactivé, selon les méthodes de connexion, l'appareil peut continuer à consommer l'énergie de la batterie s'il n'y a pas de position ACC (accessoire) sur le contact de votre véhicule. 2 Indisponible lorsque [APP] est sélectionné en tant que source.
Réglages ILLUMINATION
| Élément de menu | Description |
| DIM SETTING |
| [SYNC CLOCK], [MANUAL] | Changez la luminosité de l'affichage. |
| Éléments de menu | Description |
| BRIGHTNESS | |
| [1] à [10] | Changez la luminosité de l'affichage.Les plages de réglage disponibles varient selon [DIM SETTING]. |
Réglages mixtrax
(Uniquement pour le modèle MVH-X370BT)
| Éléments de menu | Description |
| SHORT MODE |
| [1.0 MIN], [1.5 MIN], [2.0 MIN], [2.5 MIN], [3.0 MIN], [OFF] | Sélectionnez la durée de lecture. |
| MIX PATTERN |
| [SOUND LEVEL] | Changez les effets spécifique de MIXTRAX suivant le niveau sonore.
Le modele de mélange change suivant le niveau sonore. |
| [LOW PASS] | Le modele de mélange change suivant le niveau des graves. |
| [RANDOM] | Le modele de mélange change de manière aléatoire suivant le mode de niveau sonore et le mode passe-bas. |
| DISP FX |
| [ON], [OFF] | Activez/désactivez les effets spécifique de MIXTRAX. |
| CUT IN FX |
| [ON], [OFF] | Activez/désactivez les effets spécifique de MIXTRAX tout en changeant manuellement de piste. |
- Lorsque vous installez cet appareil dans un véhicule sans position ACC (accessoire) sur le contact, si vous omettez de brancher le câble rouge à la borne qui détecte le fonctionnement de la clé de contact, vous risquez d'entraîner une fuite de la batterie.
Avec position ACC
Sans position ACC
L'utilisation de cet appareil dans des conditions autres que celles ci-dessous peut provoquer un incendie ou un dysfonctionnement. - Véhicules équipés d'une batterie de 12 volts et d'une mise à la terre négative. - Haut-parleurs de 50 W (valeur de sortie) et entre 4 à 8 (valeur d'impédance). - Pour éviter un court-circuit, une surchauffe ou un dysfonctionnement, assurez-vous de suivre les instructions ci-dessous. - Débranchez la borne négative de la batterie avant l'installation. Fixez les câbles au moyen de serre-câbles ou de ruban adhésif. Enroulez du ruban adhésif autour du câblage qui entre en contact avec des pièces métalliques afin de protéger le câblage. - Placez tous les câbles à l'écart des pièces mobiles, comme le levier de vitesse et les rails des sièges. - Placez tous les câbles à l'écart des endroits chauds (ex.: la sortie du chauffage).
- Ne raccordez pas le câble jaune à la batterie en le faisant passer par le trou du compartiment moteur.
- Recouvrez de ruban isolant tous les câbles non raccordés. - Ne raccourcissez pas les câbles.
- Ne coupez jamais l'isolement du câble d'alimentation de cet appareil dans le but de partager l'alimentation avec d'autres périphériques. La capacité actuelle du câble est limitée.
- Utilisez un fusible de la valeur indiquée.
- Ne raccordez jamais le câble de haut-parleur négatif directement à la masse. - N'attachez jamais ensemble les câbles négatifs de plusieurs haut-parleurs.
Lorsque cet appareil est sous tension, les signaux de commande sont transmis via le cable bleu/blanc. Branchez ce cable à la télécommande de système d'un amplificateur de puissance externe ou à la borne de commande du relais d'antenne automatique du véhicule (max. 300 mA 12 V CC). Si le véhicule est équipé d'une antenne de vitre, raccordez cette dernière à la borne d'alimentation de l'amplificateur d'antenne. - Ne raccordez jamais le cable bleu/blanc à la borne d'alimentation d'un amplificateur de puissance externe. De même, ne le raccordez jamais à la borne d'alimentation de l'antenne automatique. Cela pourrait entraîner la fuite de la batterie ou un dysfonctionnement de l'appareil.
- Le câble noir est la masse. Les câbles de masse de cet appareil et d'autres équipements (notamment les produits à haute intensité tels que les amplificateurs de puissance) doivent être câblés séparément. Dans le cas contraire, un détachement accidentel peut provoquer un incendie ou un dysfonctionnement.
MVH-X370BT/170UI/170UBG/170UB
Microphone 4m 13 pi 1 po Uniquement pour le modèle MVH-X370BT ② Sortie arrêté ou sortie du haut-parleur d'extremes graves ③ Sortie avant (Uniquement pour le domaine MVH-X370BT/170UI) ④ Entrée de l'antenne ⑤ Entrée du cordon d'alimentation ⑥ Fusible (10 A) ⑦ Entrée de la télécommande filaire (Uniquement pour le modèle MVH-X370BT/170UI) Il est possible de raccorder un adaptateur de télécommande câble (vendu séparation). ⑧ Entrée du microphone (Uniquement pour le modèle MVH-X370BT)
Cordon d'alimentation
Effectuez ces raccordements si vous ne raccordez aucun fil de haut-parleur arrière à un haut-parleur d'extrêmes graves.
Vers l'entrée du cordon d'alimentation La fonction du et du peut varier selon le type de vehicule. Dans ce cas, veillez a brancher le au et le au Jaune Secours (ou accessoire) 4 Jaune A raccorder à la borne d'alimentation constante de 12 V. ⑤ Rouge Accessoire (ou secours) Rouge A raccorder a la borne commande par la clé de contact (12 V CC). ⑦ Raccordez les fils de même couleur les uns aux autres. Noir (masse du chassis)
⑨ Bleu/blanc
La position des broches du connecteur ISO varie selon le type de véhicule. Raccorde le ⑨ et le ⑪ lorsque la broche 5 est un type de commande d'antenne. Dans un autre type de véhicule, ne branche jamais le ⑨ et le ⑪.
⑩ Bleu/blanc
A raccorder à la borne de commande de système de l'amplificateur de puissance (max. 300 mA 12 V CC).
① Bleu/blanc
A raccorder à la borne de commande du relais d'antenne automatique (max. 300 mA 12 V CC).
12 Jaune/noir (Uniquement pour le modèle MVH-170UI)
Si vous utilisez un autre appareil doté d'une fonction de sourdine, raccordez ce fil au fil de sourdine audio de cet autre appareil. Sinon, ne raccordez pas le fil de sourdine audio.
Fils de haut-parleur
Blanc: avant gauche
Blanc/noir: avant gauche
Gris: avant droite
Gris/noir: avant droite
Vert: arrière gauche ou haut-parleur d'extremes graves
Vert/noir: arrière gauche ou haut-parleur d'extremes graves
Violet: arrêté droite ou haut-parleur d'extremes graves
Violet/noir: arrêté droite ou haut-parleur d'extremes graves
Connecteur ISO
Dans certains véhicules, le connecteur ISO peut être divisé en deux. Dans ce cas, veillez à raccorder les deux connecteurs.
Remarques
- Modifiez le menu initial de cet appareil. Reportez-vous à la section [SP-P/O MODE] (page 5). La sortie du haut-parleur d'extrêmes graves de cet appareil est monophonique. Lorsque vous utilisez un haut-parleur d'extrêmes graves de 70 W (2 Ω), assurez-vous de raccorder le haut-parleur d'extrêmes graves aux fils violet et violet/noir de cet appareil. Ne raccordez rien aux fils vert et vert/noir.
Amplificateur de puissance (vendu séparément)
Effectuez ces raccordements si vous utilisez l'amplificateur optionnel.
① Télécommande de système ② Amplificateur de puissance (vendu séparation) ③ À raccorder aux câbles RCA (vendus séparation) ④ Vers la sortie avant* ⑤ Haut-parleur avant* ⑥ Vers la sortie arrière ou la sortie du haut-parleur d'extrêmes graves Haut-parleur arrière ou haut-parleur d'extremes graves * (Uniquement pour les modèles MVH-X370BT/170UI)
Important
- Vérifiez tous les raccordements et les systèmes avant l'installation finale.
- N'utilisez pas de pièces non autorisées, car cela pourrait provoquer des dysfonctionnements.
- Consultez votre revendeur si l'installation nécessite de percer des trous ou d'apporter d'autres modifications au véhicule. N'installez pas cet appareil aux endroits où:
- il peut interférer avec le fonctionnement du véhicule;
- Il peut causer des blessures à un passager à la suite d'un arrêt brusque.
- S'il surchauffe, le laser à semi-conducteur risque d'être endommagé. Installez cet appareil à l'écart des endroits chauds (ex. : la sortie du chauffage).
- Une performance optimale est obtenue lorsque l'appareil est installé à un angle inférieur à.
- Pour l'installation, afin d'assurer une dispersion de chaleur équitable lors de l'utilisation de cet appareil, veillez à laisser suffisamment d'espace derrière la face arrière et à enrouler tout câble gênant de façon à ne pas obstruer les ouvertures d'évaporation.
Montage avant/arrière DIN
Cet appareil peut être installé correctement en optant pour un montage avant ou un montage arrière. Pour l'installation, utilisez des pièces disponibles dans le commerce.
Montage avant DIN
1 Insérez le manchon de montage dans le tableau de bord.
Pour une installation dans des espaces peu profonds, utilisez le manchon de montage fourni. S'il y a suffisamment d'espace, utilisez le manchon de montage fourni avec le véhicule.
2 Fixez le manchon de montage à l'aide d'un tournevis pour plier les languettes métalliques (90^) et les mettre en place.
Tableau de bord
Manchon de montage
Assurez-vous que l'appareil soit bien fixé. Une installation instable peut entraîner des sauts de piste ou d'autres dysfonctionnements.
Montage arrière DIN
1 Alignez les trous du support de montage avec ceux situés sur le côté de l'appareil afin de fixer le support.
2 Visser avec une vis de chaque côté pour maintenir l'appareil en place.
Vis taraudeuse (5mm × 8mm) Support de montage Tableau de bord ou console
Utilisation du support inclus
Vous pouvez également utiliser le support pour monter l'appareil. Vérifiez pour vous assurer que le support inclus correspond à votre modèle de véhicule en particulier, puis fixez-le à l'appareil tel qu'il est indiqué ci-dessous.
Vis
Support
Retrait de l'appareil
1 Retirez l'anneau de garniture.
Anneau de garniture
Languette crantée
- Le détachement de la face avant permet d'accéder plus facilement à l'anneau de garniture. Pour remettre l'anneau de garniture, orientez le côté de l'appareil avec la languette crantée vers le bas.
2 Insérez les clés d'extraction fournies dans les deux côtés de l'appareil jusqu'à leur enclenchement. 3 Retirez l'appareil du tableau de bord.
Installation du microphone
(Uniquement pour le modèle MVH-X370BT) Le microphone doit être placé directement en face du conducteur à une distance suffisante pour capter clairement sa voix.
Attention
Il est extrêmement dangereux de laisser le fil du microphone s'enrouler autour de la colonne de direction ou du levier de vitesse. Veillez à installer le microphone de manière à ce qu'il ne gêne pas la conduite. Il est recommandé d'utiliser les serre-cables (vendus séparément) pour placer le fil.
Pour installer l'appareil sur le pare-soleil
Faites passer le fil du microphone dans la rainure.
Fil du microphone
Rainure
2 Installez la pince du microphone sur le pare-soileil.
L'abaisement du pare-soleil réduit le taux de reconnaissance vocale.
Pince du microphone
Pour installer l'appareil sur la colonne de direction
Faites glisser la base du microphone pour la détacher de la pince de microphone.
① Microphone
Pince du microphone
Base du microphone
2 Installe le microphone sur l'arrière de la colonne de direction.
Ruban adhésif double face
Dépannage
L'affichage redevient automatiquement ordinaire.
Vous n'avez exécuté aucune opération pendant environ 30 secondes. - Exécutez une opération.
L'étendue de lecture répétée change de manière inattendue.
En fonction de l'étendue de lecture répétée, l'étendue sélectionnée peut changer lors de la sélection d'un autre dossier ou d'une autre piste ou pendant l'avance ou le retour rapide. - Sélectionnez à nouveau l'étendue de lecture répétée.
Un sous-dossier n'est pas lu.
Il est impossible de dire les sous-dossiers lorsque [FLD] (répetition du dossier) est sélectionnée. - Sélectionnez une autre étendue de lecture répétée.
Le son est intermittent.
Vous utilisez un périphérique, un téléphone portable par exemple, qui peut générer des interférences sonores. - Éloignez de l'appareil tous les périphériques électriques susceptibles de provoquer des interférences.
Le son de la source audio Bluetooth n'est pas lu.
→ Un appel est en cours sur un téléphone portable Bluetooth connecté. - Le son sera lu une fois l'appel terminé. → Un téléphone portable connecté à Bluetooth est en cours d'utilisation. - Cessez d'utiliser le téléphone portable pour l'instant.
→ La connexion entre cet appareil et le téléphone portable n'a pas été établie correctement après un appel passé avec un téléphone portable connecté à Bluetooth. - Établissez à nouveau la connexion Bluetooth entre cet appareil et le téléphone portable.
Communication
AMP ERROR
Un dysfonctionnement de l'appareil s'est produit ou le raccordement des haut-parleurs est incorrect. Le circuit de protection est activé.
-Vérifiez le raccordement des Hautparleurs. Tournez la clé de contact sur OFF, puis de nouveau sur ON. Si le message ne disparaît pas, demandez de l'aide à votre revendeur ou à un centre d'entretien agréé par Pioneer.
NO XXXX (ex.: NO TITLE)
Aucune information textuelle n'est intégrée. - Commutez l'affichage ou la lecture sur une autre piste ou un autre fichier.
Périphérique usb/ipod
FORMATREAD
Le début de la lecture et le début de l'émission des sons sont parfois décalés. - Attendez que le message disparaisse pour entendre les sons.
NO AUDIO
Il n'y a aucun morceau.
- Transférez les fichiers audio vers le périhérique USB et procédez à la connexion.
La sécurité est activée sur le périhérique USB connecté. Suivez les instructions du périhérique USB pour désactiver la sécurité.
SKIPPED
Le périphérique USB connecté contient des fichiers protégés par DRM. - Les fichiers protégés sont sautés.
PROTECT
Tous les fichiers sur le périphérique USB connecté intégrant la protection par DRM. - Utilisez un autre périphérique USB.
N/A USB
Le périphérique USB connecté n'est pas pris en charge par cet appareil. - Déconnectez votre périphérique et remplacez-le par un périphérique USB compatible.
CHECK USB
→ Le connecteur USB ou le câble USB est en court-circuit. - Vérifiez que le connecteur USB ou le câble USB n'est pas coincé ou endommagé.
Le périphérique USB connecté consomme plus que le courant maximal autorisé. - Déconnectez le périphérique USB et ne l'utilisez pas. Mettez le contact sur OFF, puis de nouveau sur ACC ou ON. Ne connectez que des périphériques USB conformes.
iPod fonctionne correctement mais n'est pas chargé. - Assurez-vous que le câble de connexion de l'iPod n'est pas en court-circuit (ex.: qu'il n'est pas coincé dans des objets métalliques). Aprovez avoir
procédé à cette vérification, mettez le contact sur OFF puis de nouveau sur ON, ou déconnectez l'iPod et reconnectez-le.
ERROR-19
Panne de communication.
Effectuez l'une des opérations suivantes, puis revenez à la source USB.
- Tournez la clé de contact sur OFF, puis de nouveau sur ON.
- Déconnectez le périphérique USB.
- Changez de source.
Panne de l'iPod. - Débranchez le câble de l'iPod. Une fois le menu principal de l'iPod affiché, reconnectez et réinitialisez l'iPod.
ERROR-23
Le périphérique USB n'a pas été formaté correctement. - Formatez le périphérique USB avec FAT12, FAT16 ou FAT32.
ERROR-16
La version du microprogramme de l'iPod est désuétée. - Mettez à jour la version de l'iPod. Panne de l'iPod. - Débranchez le câble de l'iPod. Une fois le menu principal de l'iPod affiché, reconnectez et réinitialisez l'iPod.
STOP
La liste en cours ne comporte aucun morceau. - Sélectionnez une liste contenant des morceaux.
NOT FOUND
Aucun morceau connexe. - Transférez des morceaux sur l'iPod.
Périmétrique bluetooth
Coupure de courant au niveau du module Bluetooth de cet appareil. - Mettez le contact sur OFF, puis de nouveau sur ACC ou ON.
Applications
Aucun périphérique Bluetooth trouvé. - Connectez cet appareil et le périphérique via Bluetooth (page 8).
Échec de la connexion Bluetooth. - Appuyez sur BAND/47 pour établir une nouvelle connexion.
Échec de la connexion Bluetooth. - Appuyez sur BAND/ pour établir une nouvelle connexion.
Échec de la connexion à l'application. - Suivez les instructions qui s'affichent à l'écran.
L'application n'a pas encore commencé à s'exécuter. - Active le périphérique mobile pour lancer l'application.
Périphérique de stockage USB
- Les connexions via un concentrateur USB ne sont pas prises en charge.
- Attachez fermement le périphérique de stockage USB avant de conduire. Ne lais é sous la pédale de frein ou d'accélérateur.
- Selon le périphérique de stockage USB, les problèmes suivants peuvent survenir. - Le fonctionnement peut varier.
- Le périphérique de stockage peut ne pas être reconnu.
- Les fichiers peuvent ne pas être lus correctement. - Le périphérique peut générer des interférences sonores lorsque vous écoutez la radio.
Ipod
- Ne laissez pas l'iPod dans un endroit soumis à une température élevée.
- Attachez fermement l'iPod pendant que vous conduisez. Ne laissez pas l'iPod tomber au sol, où il pourrait gêner le bon fonctionnement de la pédale de frein ou d'accélérateur.
- Les réglages de l'iPod, comme l'égaliseur et la lecture répétée, changent automatiquement lorsque l'iPod est connecté à l'appareil. Une fois l'iPod déconnecté, les réglages d'origine sont rétablis.
- Aucun texte incompatible enregistré sur l'iPod ne sera affiché par cet appareil.
Compatibilité avec l'audio compressé
- Seuls les 32 premiers caractères peuvent s'afficher en tant que nom de fichier (extension de fichier comprise) ou nom de dossier.
- L'appareil risque de ne pas fonctionner correctement selon l'application utilisée pour encoder les fichiers WMA.
- Il peut se produit un léger retard au début de la lecture de fichiers audio intégrés avec des données d'image, ou de fichiers audio stockés sur un périhérique USB avec de nombreuses hierarchies de dossiers.
- Les textes russes à afficher sur cet appareil doivent être codés avec l'un des jeux de caractères suivants :
- Unicode (UTF-8, UTF-16)
- Jeu de caractères autres que l'Unicode qui est utilisé dans un environnement Windows et est paramétré sur Russe dans le réglage multilingue
Attention
- Pioneer ne garantit pas la compatibilité avec tous les périphériques de stockage de masse USB et décline toute responsabilité en cas de perte de données sur des lecteurs multimédia, smartphones ou autres périphériques lors de l'utilisation de ce produit.
- Ne laissez pas de disques ou un périphérique de stockage USB dans un lieu où les températures sont élevées.
Fichiers WMA
| Extension de filchier | .wma |
| Débit binaire | 48 kbps à 320 kbps (CBR), 48 kbps à 384 kbps (VBR) |
| Fréquence d'échantillonnage | 32 kHz, 44,1 kHz, 48 kHz |
| Windows MediaTM Audio Professional, Lossless, Voice/DRM Stream/Stream avec vidéo | Incompatible |
Fichiers MP3
| Extension de fidier | .mp3 |
| Débit binaire | 8 kbps à 320 kbps (CBR), VBR |
| Fréquence d'échantillonnage | 8 kHz à 48 kHz (32 kHz, 44,1 kHz, 48 kHz pour accentuation) |
| Version étiquette ID3 compatible | 1.0, 1.1, 2.2, 2.3, 2.4 (La version 2.x de l'étiquette ID3 a priorité sur la version 1.x.) |
| Liste de lecture M3u | Incompatible |
| MP3i (MP3 interactif), mp3 PRO | Incompatible |
Fichiers WAV
- Il est impossible de connecter les formats de fichier WAV via MTP.
| Extension de fidier | .wav |
| Bits de quantification | 8 et 16 (LPCM), 4 (MS ADPCM) |
| Fréquence d'échantillonnage | 16 kHz à 48 kHz (LPCM), 22,05 kHz et 44,1 kHz (MS ADPCM) |
Fichiers FLAC (uniquement pour les modèles mvh-170ui/170ubg/170ub)
- Il est impossible de connecter les formats de fichier FLAC via MTP.
- Les fichiers FLAC peuvent être illisibles, suivant l'encodeur.
| Extension de filchier | .flac |
| Fréquence d'échantillonnage | 8/11,025/12/16/22,05/24/32/44,1/48 [kHz] |
| Quantification du débit binaire | 16 bits |
| Mode canal | 1/2 canaux |
Périmétrique USB
- Il peut se produire un léger retard au début de la lecture de fichiers audio stockés sur un périphérique de stockage USB avec de nombreuses hiérarchies de dossiers.
| Héarchie des dossiers lisibles | Jusqu'à huit niveaux (dans la pratique, la hierarchie compte moins de deux niveaux) |
| Dossiers lisibles | Jusqu'à 500 |
| Fichiers lisibles | Jusqu'à 15 000 |
| Lecture des fichiers protégés par des droits d'auteur | Incompatible |
| Péripétrique USB partitionné | Seule la première partition est lisible. |
Compatibilité avec un ipod
Cet appareil prend en charge uniquement les modèles d'iPod suivants. Les versions du logiciel iPod prises en charge sont indiquées ci-dessous. Les versions antérieures ne sont pas prises en charge.
Compatibilité pour :
-iPod touch (1ère à la 5ème génération)
-iPod classic
-iPod avec vidéo
-iPod nano (1ère à la 7ème génération)
-iPhone 5s
-iPhone 5c
-iPhone 5
-iPhone 4S
-iPhone 4
-iPhone 3GS
-iPhone 3G
-iPhone
- Les opérations peuvent varier selon la génération et/ou la version de l'iPod.
- Les utilisateurs d'un iPod avec connecteur Lightning doivent utiliser le cable Lightning vers USB (fourni avec l'iPod).
- Les utilisateurs d'un iPod avec connecteur pour station d'accueil doivent utiliser le cable CD-IU51. Pour
Pour plus de détails, consultez votre revendeur.
Pour en savoir plus sur la compatibilité fichier/format, reportez-vous aux manuels de l'iPod. - Livre audio, podcast : compatible
Attention
Pioneer n'accepte aucune responsabilité en cas de perte de données sur l'iPod, même si la perte de données se produit pendant l'utilisation de cet appareil.
Séquence des fichiers audio
Sur cet appareil, l'utilisateur ne peut pas afficher de nombres de dossier ni spécifier les séquences de lecture. La séquence de fichier audio dépend du périphérique raccordé.
Notez qu'il n'est pas possible de voir les fichiers cachés dans un périphérique USB.
Exemple de hiérarchie
Level 1 Level 2 Level 3 Level 4
01 à 05 : numéro de dossier
① à ⑥ : séquence de lecture
Tableau des caractères cyrilliques
| D: C | D: C | D: C |
| A:A | Б:B | Д:В |
| F:F | Д:Д | Е:Е,Е |
| *:Ж | З:З | И:И,И |
| K:К | М:П | М:М |
| H:H | Д:О | Д:П |
| P:P | E:C | T:T |
| Y:Y | Ф:Ф | «:X |
| ü:ü | Ч:Ч | Ш:Ш,Ш |
| '':b | H':bI | b':b |
| ʒ:ʒ | H:Ю | Я:Я |
D: Affichage
C: Caractère
Bluetooth
La marque de mot et les logos Bluetooth* sont des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par PIONEER CORPORATION est faite sous licence. Les autres marques de commerce ou noms commerciaux sont la propriété de leur propriétaire respectif.
Apple et iTunes sont des marques commerciales d'Apple Inc., enregistrées aux États-Unis et dans d'autres pays.
Windows Media est une marque déposée ou une marque commerciale de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
Ce produit intègre une technologie détenue par Microsoft Corporation, qui ne peut être utilisée et distribuée que sous licence de Microsoft Licensing, Inc.
La redistribution et l'utilisation en formes source et binaire, avec ou sans modification, sont permises pourvu que les conditions suivantes soient respectées : Toute redistribution de code source doit être accompagnée de la mention de droits d'auteur correspondants, de la liste de conditions et de la clause de non-responsabilité ci-dessous. - Les redistributions en forme binaire doivent reproduire l'avis de droits d'auteur ci-dessus, cette liste de conditions et le déni de responsabilité suivant dans la documentation et/ou tout autre matériel fourni avec la distribution. - Ni le nom de la fondation Xiph. org Foundation, ni celui de ses contributeurs ne sauraient être utilisés pour soutenir ou promouvoir des produits dérivés de ce logiciel sans autorisation écrite préalable.
CE PROGRAMME EST FOURNI PAR LES DÉTENTEURS DES DROITS D'AUTEUR ET LES CONTRIBUTEURS « EN L'ÊTAT», SANS Q'AUCUNE GARANTEE D'AUCUNE SORTÉ N'Y SOIT ATTACHÉE, Y COMPRIS LES GARANTIES COMMERCIALES HABITUELLES. LA FONDATION DÉTENTRICE DES DROITS D'AUTEUR, AINSI QUE LES
CONTRIBUTEURS, NE POURRONT ETRE TENUS POUR RESPONSABLES, EN AUCUN CAS, DE DOMMAGES DIRECTS, INDIRECTS, ACCIDENTELS, SPECAUX, OU CONSECUTIFS A L'UTILISATION DU
PRODUIT; ILS NE SAURAIENT ETRE MIS EN CAUSE EN CAS DE PERTE DE DONNÉES, DE L'INTERRUPTION D'UNE ACTIVITE COMMERCIALE, D'UNE PERTE DE BENÉFICES; CETTE LISTE N'EST NI EXHAUSTIVE, NI LIMITATIVE.
Ipod & iphone
iPhone, iPod, iPod classic, iPod nano et iPod touch sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays.
Lightning est une marque commerciale d'Apple Inc.
Les accessoires électroniques portant la mention « Made for iPod » et « Made for iPhone » ont été conçus pour fonctionner respectivement avec un iPod ou un iPhone et sont certifiés
conformes aux exigences d'Apple par le fabricant. Apple n'est pas responsable du fonctionnement de cet appareil ou de sa compatibilité avec les normes réglementaires et de sécurité. Veuillez noter que l'emploi de cet accessoire avec un iPod ou un iPhone peut affecter les performances sans fil.
Android est une marque commerciale de Google Inc.
MIXTRAX est une marque commerciale de PIONEER CORPORATION.
Généralités
Tension d'alimentation : 14,4 V CC (10,8 V à 15,1 V admissible)
Mise à la masse : pôle négatif
Puissance de sortie maximale :
50W×4
70W×1 / 2Ω (pour le haut-parleur
d'extremes graves)
Puissance de sortie continue :
22 W × 4 (50 Hz à 15 000 Hz, THD 5%,
impédance de charge 4 Ω, avec les deux canaux entrainés)
Impédance de charge: 4 (4 à 8 admissible)
Niveau de sortie maximum de la sortie préamp.: 2,0 V
Correction physiologique: +10 dB
(100Hz), +6,5dB (10kHz) volume: -30dB
Égaliseur (égaliseur graphique à)
5 bandes):
Fréquence: 80 Hz/250 Hz/800 Hz/
2,5 kHz/8 kHz
Plage d'égalisation: ±12 dB (par pas de 2 dB)
Haut-parleur d'extrême graves (mono) :
Fréquence : 50 Hz/63 Hz/80 Hz/
100 Hz/125 Hz/160 Hz/200 Hz
Pente: -12 dB/oct, -24 dB/oct
Gain: +6 dB à -24 dB
Phase: normale/inverse
Spécification standard USB : USB 2.0 vitesse pleine
Alimentation en courant maximale : 1 A
Classe USB : MSC (Mass Storage Class)
Système de fichiers : FAT12, FAT16, FAT32
Format de décodage MP3: MPEG-1 et 2 Couche Audio 3
Format de décodage WMA: Ver.7,7.1,8,9, 10,11,12 (2 canaux audio) (Windows Media Player)
FLAC Format de codage : v1.3.0 (Free Lossless Audio Codec) (Uniquement pour les modèles MVH-170UI/170UBG/170UB)
Format de signal WAV : Linear PCM et MS ADPCM (non compressé)
Syntoniseur FM
Gamme de fréquences : 87,5 MHz à108,0 MHz
Sensibilité utile: 11 dB (1,0 μV/75 Ω, mono, S/B: 30 dB)
Rapport signal/bruit: 72 dB (réseau IEC-A)
Syntoniseur MW
Gamme de fréquences : 531 kHz à
1602kHz
Sensibilité utile: 25 V (S/B : 20 dB)
Rapport signal/bruit : 62 dB (Réseau IEC-A)
Syntoniseur LW
Gamme de fréquences: 153 kHz à 281 kHz
Sensibilité utile: 28~ V (S/B : 20 dB)
Rapport signal/bruit : 62 dB (réseau IEC-A)
Bluetooth
(Uniquement pour le modèle MVH-X370BT)
Version : Bluetooth 3.0 certifiée
Puissance de sortie: +4 dBm maximum (Classe de puissance 2)
Profils Bluetooth :
Les caractéristiques et la présentation peuvent être modifiées sans avis préalable.
Visitez www.pioneer.fr (ou www.pioneer.eu) pour enregistrer votre appareil.
Le Pioneer CarStereo-Pass est utilisable seulement en Allemagne.
© 2014 PIONEER CORPORATION. All rights reserved. © 2014 PIONEER CORPORATION. Tous droits de reproduction et de traduction réservés. © PIONEER CORPORATION, 2014. BCE npaba 3aunuehbl.
1-1, Shin-ogura, Saiwai-ku, Kawasaki-shi,
Kanagawa 212-0031, JAPAN
1-1, CNH-Orpya, CaBa-Ky, r. KabacAn,
npefektypa Kaharaba,
212-0031, JIHOHJ
MmnpTep OOO "TNOHEP PYC"
125040, Pocca, r. Moscou, ul. Pervyi, d.26
Tél.: +7(495) 956-89-01
Haven 1087, Keetberglaan 1, B-9120 Melsele, Belgium/Belgique
TEL: (0) 3/570.05.11
