Type de produit	Lecteur Blu-ray Disc
Résolution vidéo maximale	1080p (Full HD)
Formats vidéo supportés	BD, DVD, CD, AVCHD, MKV, JPEG
Connectivité	HDMI, USB, Ethernet
Fonctionnalités réseau	Accès aux services de streaming, mise à jour du firmware
Alimentation électrique	AC 100-240V, 50/60Hz
Dimensions approximatives	360 mm x 45 mm x 215 mm
Poids	1,3 kg
Entretien et nettoyage	Nettoyer avec un chiffon doux, ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Disponibilité limitée, consulter un centre de service agréé
Sécurité	Ne pas exposer à l'humidité, respecter les consignes de sécurité électrique
Informations générales	Compatible avec les disques Blu-ray et DVD, idéal pour les films et la musique

FOIRE AUX QUESTIONS - BD-S473 YAMAHA

Comment connecter le YAMAHA BD-S473 à ma téléviseur ?

Utilisez un câble HDMI pour relier le port HDMI OUT du BD-S473 à un port HDMI de votre téléviseur. Assurez-vous que votre téléviseur est réglé sur la bonne entrée HDMI.

Que faire si le lecteur ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché à la prise et au lecteur. Essayez également de brancher le lecteur sur une autre prise électrique.

Comment lire des DVD ou des Blu-ray sur le YAMAHA BD-S473 ?

Insérez le disque dans le plateau du lecteur, le plateau va se refermer automatiquement. Le lecteur devrait reconnaître le disque et commencer la lecture. Si ce n'est pas le cas, appuyez sur le bouton 'Lecture' de la télécommande.

Pourquoi l'image est-elle floue ou de mauvaise qualité ?

Vérifiez les câbles HDMI et assurez-vous qu'ils sont bien connectés. Assurez-vous également que votre téléviseur est réglé sur la bonne résolution et que les paramètres d'image sont correctement configurés.

Comment mettre à jour le firmware du YAMAHA BD-S473 ?

Téléchargez le dernier firmware depuis le site officiel de YAMAHA sur une clé USB. Connectez la clé USB au lecteur, allez dans le menu 'Réglages', puis sélectionnez 'Mise à jour du firmware' et suivez les instructions à l'écran.

Le lecteur ne lit pas certains disques. Que faire ?

Vérifiez que le disque n'est pas rayé ou sale. Nettoyez le disque avec un chiffon doux en partant du centre vers l'extérieur. Assurez-vous également que le disque est compatible avec le lecteur.

Comment régler le son du YAMAHA BD-S473 ?

Utilisez la télécommande pour accéder au menu audio. Vous pouvez ajuster les paramètres de son, comme le volume, le mode audio, et d'autres options selon vos préférences.

Comment réinitialiser le YAMAHA BD-S473 aux paramètres d'usine ?

Allez dans le menu 'Réglages', sélectionnez 'Réinitialiser' et confirmez pour restaurer les paramètres d'usine. Notez que cela effacera toutes vos configurations personnalisées.

Le télécommande ne fonctionne pas, que faire ?

Vérifiez les piles de la télécommande et remplacez-les si nécessaire. Assurez-vous également qu'il n'y a pas d'obstacles entre la télécommande et le capteur du lecteur.

MODE D'EMPLOI BD-S473 YAMAHA

Lecteur Blu-ray Disc

BD-S473

Owner's Manual

Mode d'emploi

Bruksanvisning

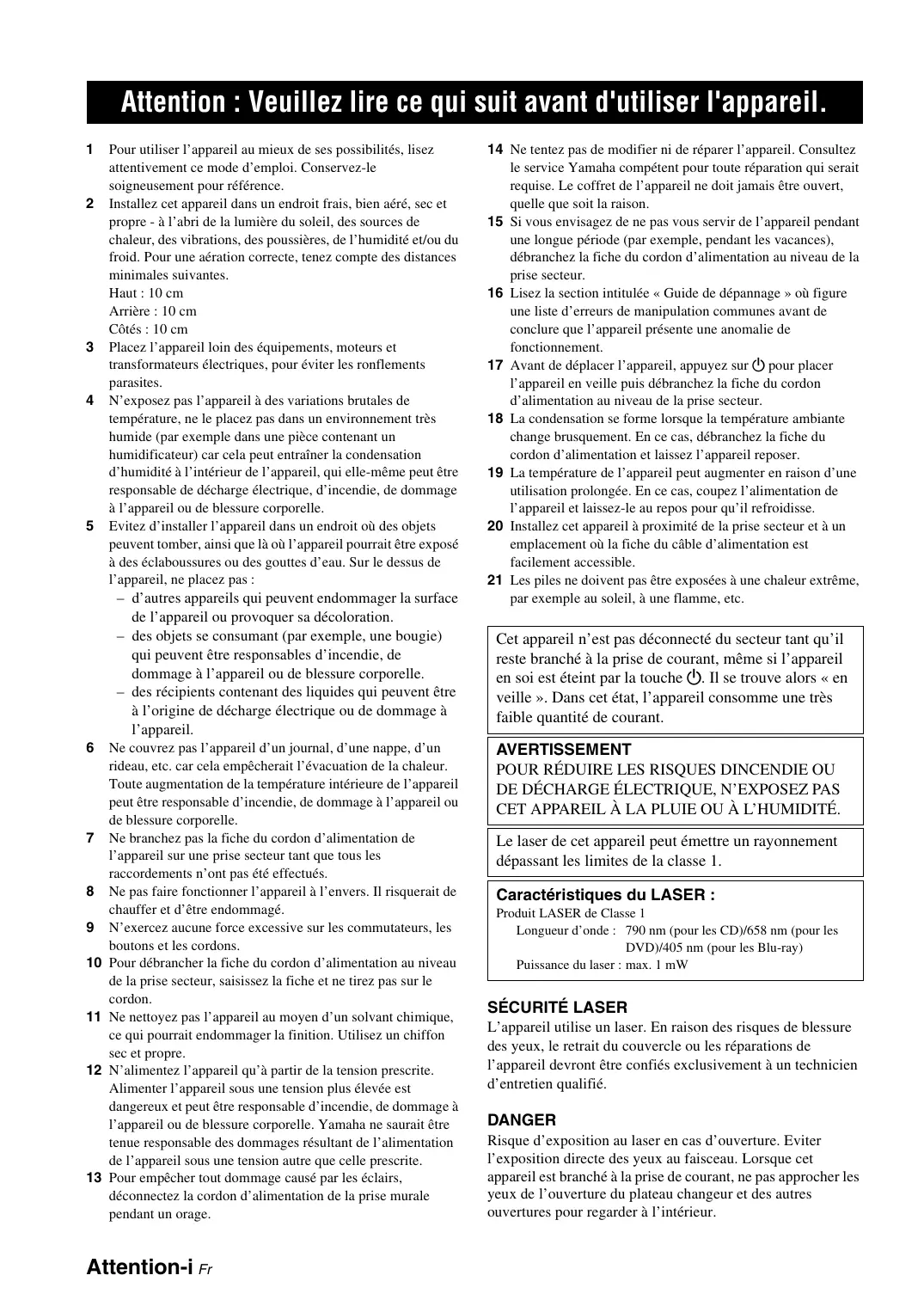

Attention : veuillez lire ce qui suit avant d'utiliser l'appareil.

Pour utiliser l'appareil au maximum de ses possibilités, lisez attentivement ce mode d'emploi. Conservez-le soigneusement pour référence. Installez cet appareil dans un endroit frais, bien aéré, sec et propre - à l'abri de la lumière du soleil, des sources de chaleur, des vibrations, des poussières, de l'humidité et/ou du froid. Pour une aération correcte, tenez compte des distances minimales suivantes.

Haut:10cm

Arrière: 10 cm

Côtes : 10 cm

3 Placez l'appareil loin des équipements, moteurs et transformateurs électriques, pour éviter les ronflements parasites. 4 N'exposez pas l'appareil à des variations brutes de température, ne le placez pas dans un environnement très humide (par exemple dans une pièce contenant un humidificateur) car cela peut entraîner la condensation d'humidité à l'intérieur de l'appareil, qui elle-même peut être responsable de décharge électrique, d'incendie, de dommage à l'appareil ou de blessure corporelle. 5 Évitez d'instruire l'appareil dans un endroit où des objets peuvent tomber, ainsi que là où l'appareil pourrait être exposé à des éclaboussures ou des gouttes d'eau. Sur le dessus de l'appareil, ne placez pas:

• d'autres appareils qui peuvent endommager la surface de l'appareil ou provoquer sa décoloration.
• des objets se consumant (par exemple, une bougie) qui peuvent être responsables d'incendie, de dommage à l'appareil ou de blessure corporelle.
• des récipients contenant des liquides qui peuvent être à l'origine de décharge électrique ou de dommage à l'appareil.

6 Ne couvrez pas l'appareil d'un journal, d'une nappe, d'un rideau, etc. car cela empêcherait l'évacuation de la chaleur. Toute augmentation de la température intérieure de l'appareil peut être responsable d'accordance, de dommage à l'appareil ou de blessure corporelle. 7 Ne branchez pas la fiche du cordon d'alimentation de l'appareil sur une prise secteur tant que tous les raccordements n'ont pas été effectués. 8 Ne pas faire fonctionner l'appareil à l'envers. Il risquerait de chauffer et d'être endommagé. 9 N'exercez aucune force excessive sur les commutateurs, les boutons et les cordons. 10 Pour débrancher la fiche du cordon d'alimentation au niveau de la prise secteur, saisissez la fiche et ne tirez pas sur le cordon. 11 Ne nettoyez pas l'appareil au moyen d'un solvant chimique, ce qui pourrait endommager la finition. Utilisez un chiffon sec et propre. 12 N'alimentez l'appareil qu'à partir de la tension prescrite. Alimenter l'appareil sous une tension plus élevée est dangereux et peut être responsable d'incendie, de dommage à l'appareil ou de blessure corporelle. Yamaha ne saurait être tenue responsable des dommages résultant de l'alimentation de l'appareil sous une tension autre que celle prescrite. 13 Pour empêcher tout dommage causé par les éclairs, déconnectez le cordon d'alimentation de la prise murale pendant un orage.

14 Ne tentez pas de modifier ni de réparer l'appareil. Consultez le service Yamaha compétent pour toute réparation qui serait requise. Le coffret de l'appareil ne doit jamais être ouvert, quelle que soit la raison. 15 Si vous envisagez de ne pas vous servir de l'appareil pendant une longue période (par exemple, pendant les vacances), débranchez la fiche du cordon d'alimentation au niveau de la prise secteur. 16 Lisez la section intitulée « Guide de dépannage » où figure une liste d'erreurs de manipulation communes avant de conclure que l'appareil présente une anomalie de fonctionnement. 17 Avant de déplacer l'appareil, appuyez sur pour placer l'appareil en veille puis débranchez la fiche du cordon d'alimentation au niveau de la prise secteur. 18 La condensation se forme lorsque la température ambiant change brusquement. En ce cas, débranchez la fiche du cordon d'alimentation et laissez l'appareil reposer. 19 La température de l'appareil peut augmenter en raison d'une utilisation prolongée. En ce cas, coupez l'alimentation de l'appareil et laissez-le au repos pour qu'il refroidisse. 20 Installez cet appareil à proximité de la prise secteur et à un emplacement où la fiche du câble d'alimentation est facilement accessible. 21 Les piles ne doivent pas être exposées à une chaleur extrême, par exemple au soleil, à une flamme, etc.

Cet appareil n'est pas déconnecté du secteur tant qu'il reste branché à la prise de courant, même si l'appareil en soi est éteint par la touche O. Il se trouve alors « en veille ». Dans cet état, l'appareil consomme une très faible quantité de courant.

Avertissement

POUR RÉDUIRE LES RISQUES DINCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ.

Le laser de cet appareil peut émettre un rayonnement dépassant les limites de la classe 1.

Caractéristiques du LASER :

Produit LASER de Classe 1

Longueur d'onde: 790nm (pour les CD)/658 nm (pour les DVD)/405 nm (pour les Blu-ray)

Puissance du laser: max. 1 mW

Sécurité LASER

L'appareil utilise un laser. En raison des risques de blessure des yeux, le retrait du couvercle ou les réparations de l'appareil devront être confiés exclusivement à un technicien d'entretien qualifié.

DANGER

Risque d'exposition au laser en cas d'ouverture. Éviter l'exposition directe des yeux au faisceau. Lorsque cet appareil est branché à la prise de courant, ne pas approcher les yeux de l'ouverture du plateau changeur et des autres ouvertures pour regarder à l'intérieur.

1. Introduction

Possibilités offertes par ce lecteur. 2

Accessoires fournis 2

Types de disques/fichiers utilisables avec ce lecteur... 3

Chargement d'un disque 4

Précautions d'emploi pour les disques 4

Précautions concernant le visionnage d'images vidéo 3D 4

Technologie Cinavia. 4

Commandes et fonctions 5

Panneau avant 5

Panneau arrière 5

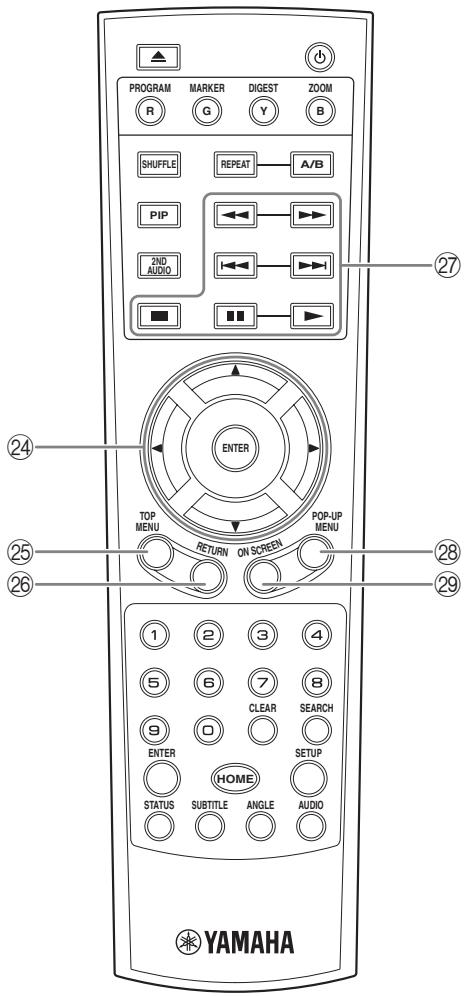

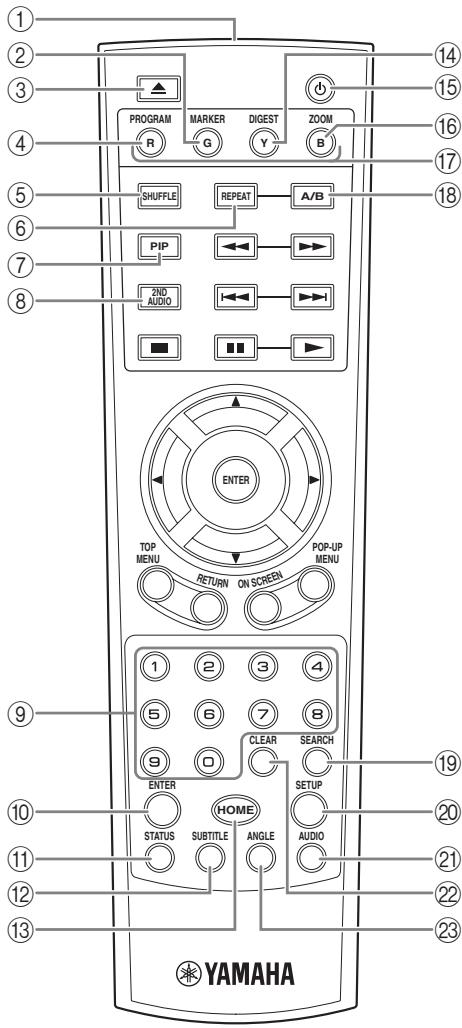

Télécommande 6

2. Raccordements

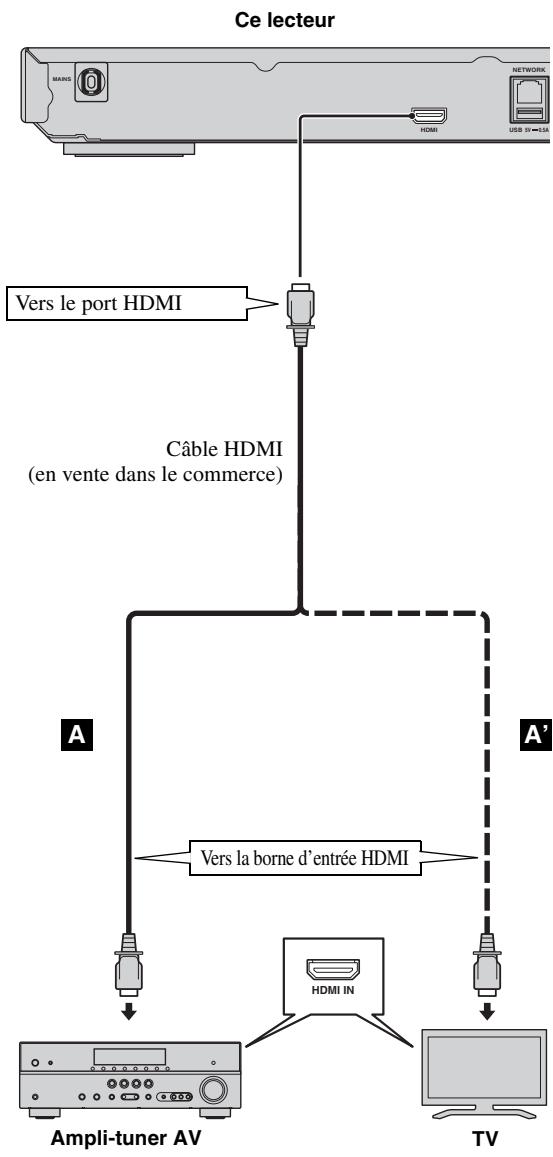

Raccordements HDMI 10

Raccordement à la borne HDMI. 10

Raccordement pour la lecture de disques Blu-ray 3D. 10

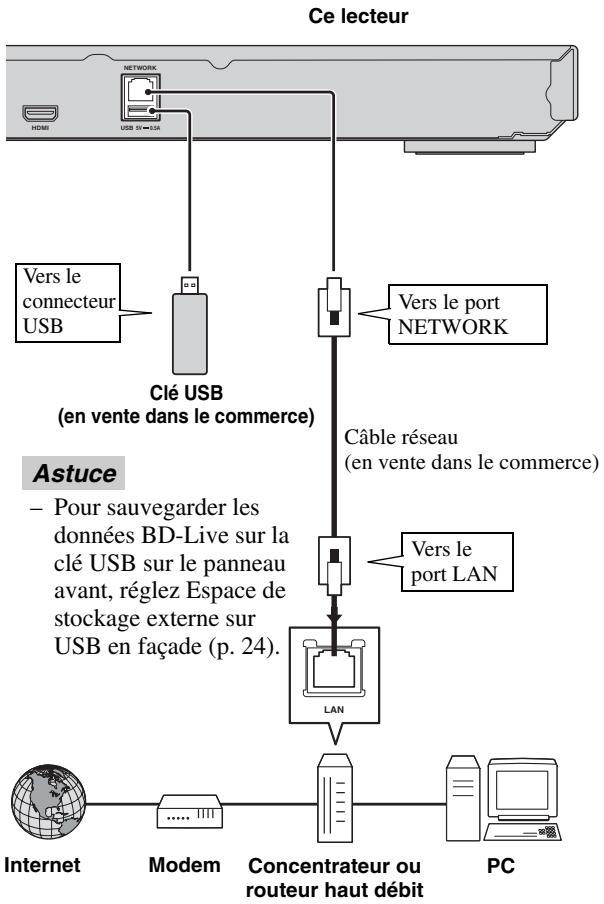

Raccordements réseau et USB 11

Raccordement à la borne NETWORK 11

Raccordement au connecteur USB 11

3. Lecture

Préconfiguration à l'aide de Wizard Initial/Installation Facile 12

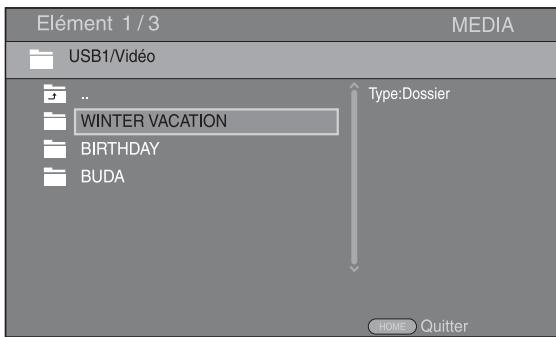

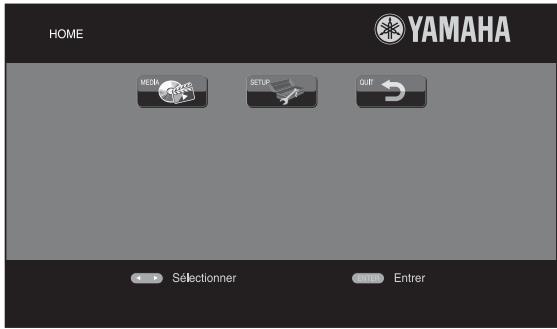

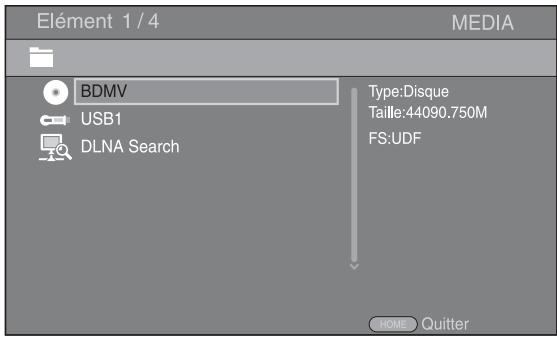

Menu HOME/MEDIA 13

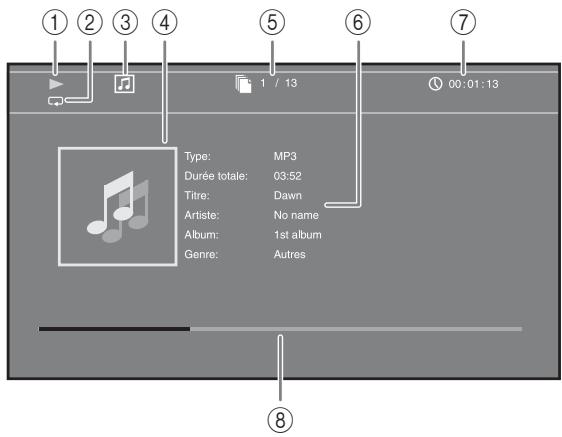

Lecture de photo/musique/video 13

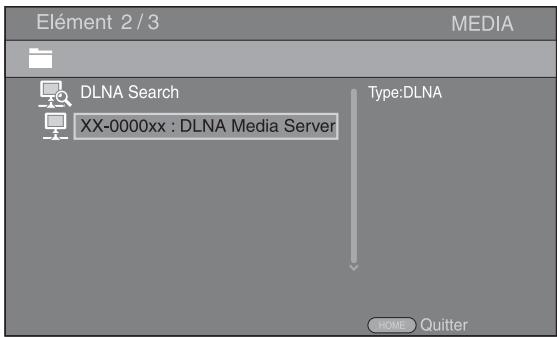

Utilisation d'un contenu du réseau 15

Utilisation des services réseau 16

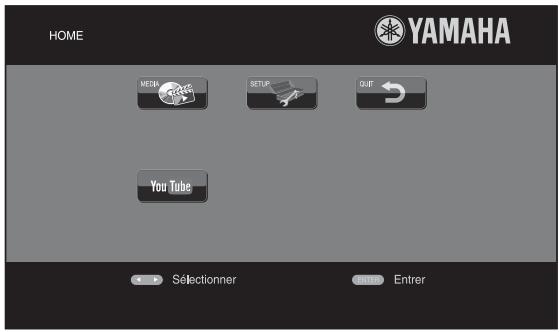

Lecture de vidéos sur YouTubeTM 16

Mode de lecture avancé 17

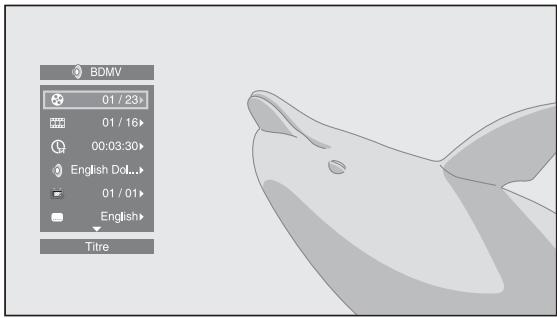

Menu à l'écran 17

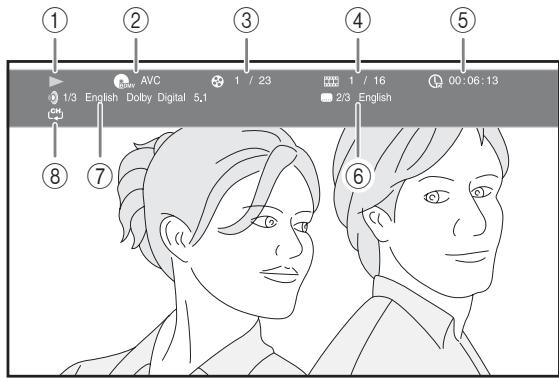

Menu d'état. 18

Utilisation de la fonction Signet 19

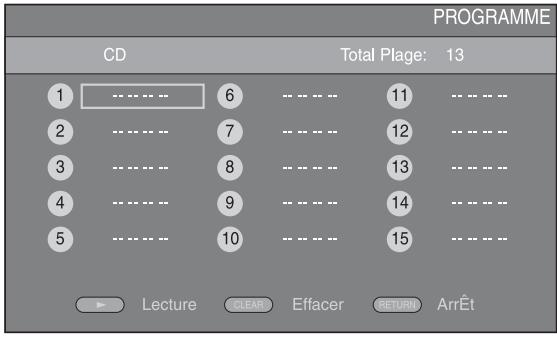

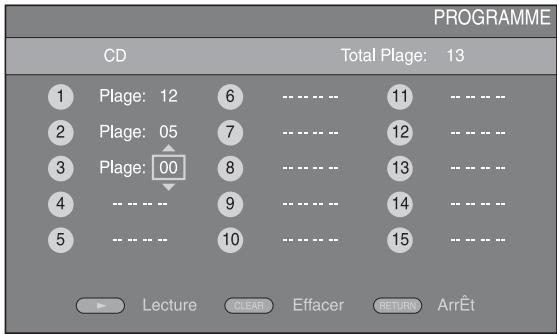

Programmation de l'ordre de lecture. 19

Utilisation de la fonction de recherche 19

Utilisation des fonctions BONUSVIEW et BD-LiveTM 20

Utilisation de la fonction d'incrustation (lecture audio/vidéo secondaire) 20

Utilisation de la fonction BD-LiveTM 20

4. Paramètres

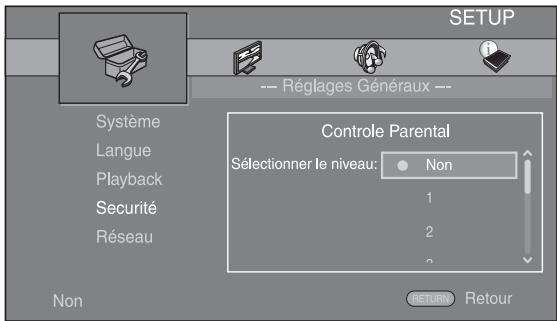

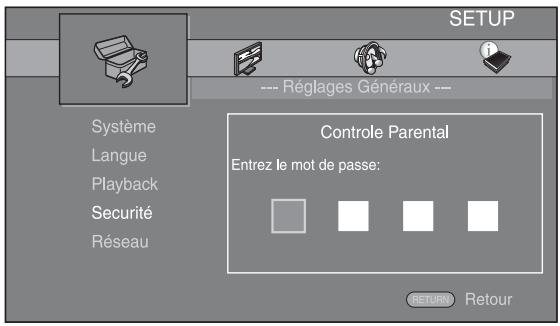

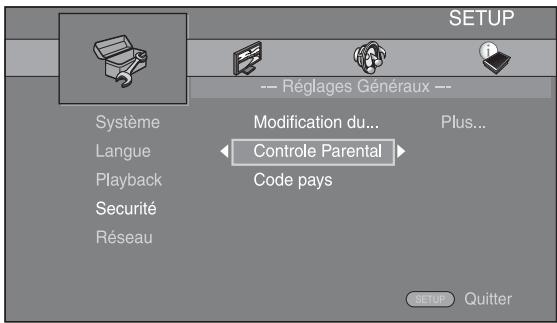

Menu SETUP 21

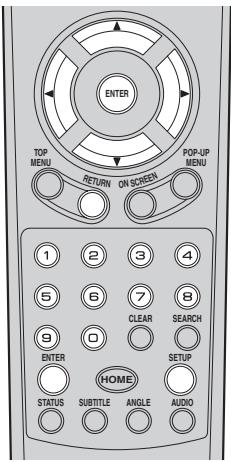

Exemple d'utilisation du menu SETUP 23

Réglages Généraux 24

Paramètres vidéo 26

Paramètres audio 27

Système d'information 27

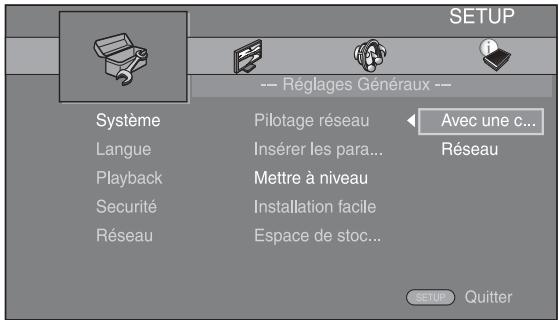

Mise à niveau logicielle 30

Mise à niveau du logiciel 30

5. Informations complémentaires

Guide de dépannage 31

Alimentation 31

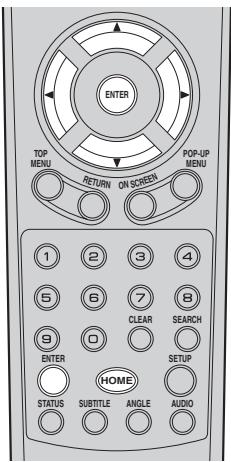

Opérations de base 31

Lecture du disque 31

Image 32

Son 32

Réseau 33

Messages d'erreur à l'écran 33

Glossaire 34

Caractéristiques techniques 35

Généralités 35

Entrée/Sortie 35

Droits d'auteur 36

Index 37

• Ce manuel explique comment utiliser ce lecteur à l'aide de la télécommande (chaque fois que cela est possible). Certaines opérations peuvent également être réalisées à l'aide des boutons prévus sur le panneau avant du lecteur.
• Les notes attirent votre attention sur des points importants au sujet de la sécurité et du mode de fonctionnement du lecteur. Les astuces vous donnent des conseils au sujet d'une fonction ou d'une opération particulière.
• Ce manuel a été imprimé avant la mise en production du lecteur. La conception et les caractéristiques techniques sont susceptibles d'être modifiées dans le cadre des améliorations apportées au produit. Si vous constatiez des différences entre le manuel et le produit, c'est ce dernier qui a priorité.

Icônes utilisées dans ce manuel

Les icônes représentent les touches/fonctions disponibles pour un format spécifique. Pour en savoir plus sur les types et formats de disques compatibles, voir page 3.

BD: BD Video DVD: DVD video, DVD-VR, DVD+VR CD: CD audio VIDEO: Fichiers video MUSIC: Fichiers audio PHOTO: Fichiers image

Possibilités offertes par ce lecteur

Réglage facile de la langue, de la résolution et du format d'image → p. 12

Ce lecteur permet de définir la langue qui convient et les paramètres relatifs au téléviseur.

Lecture des disques Blu-ray Disc™ / Blu-ray 3D™ / DVD / CD en vente dans le commerce*

Outre les disques Blu-ray, ce lecteur permet également de lire de nombreux autres formats de disques.

Lecture BONUSVIEW™, BD-Live™, etc.* → p. 20

Ce lecteur permet de profiter des bonus disponibles à partir des dernières versions de disques Blu-ray.

Lecture des fichiers Vidéo, Musique et Photo enregistrés sur disque/clé USB*

Ce lecteur est prévu pour lire le contenu des disques/périphériques mémoire USB enregistrés.

Lecture des fichiers Vidéo, Musique et Photo enregistrés sur un serveur de réseau domestique* **

Il est possible de lire le contenu d’un ordinateur sur un téléviseur ou un ampli-tuner AV en raccordant ce lecteur à un serveur de réseau.

Contrôle à distance des appareils (téléviseur, ampli-tuner AV, etc.) à l'aide de la télécommande

Il suffit de connecter vos appareils à l'aide d'un câble HDMI pour pouvoir les commander à l'aide de la fonction Contrôle HDMI de la télécommande.

Visionnage en streaming des contenus sur services de réseau** p. 16

Ce lecteur permet de visionner directement des vidéos disponibles sur internet.

• Pour en savoir plus sur les types et formats de disques compatibles, reportez-vous à la page 3. Il est nécessaire de définir un paramètre de configuration réseau pour tirer parti de cette fonction.

Accessoires fournis

Assurez-vous que le produit a été livré avec tous les accessoires suivants.

Télécommande

Types de disques/fichiers utilisables avec ce lecteur

• Ce lecteur accepte les disques de 12cm et de 8cm. Aucun adaptateur 8cm - 12cm n'est nécessaire.
• Utilisez des disques conformes aux standards compatibles indiqués par les logos officiels présents sur l'étiquette du disque. La lecture de disques non conformes à ces standards n'est pas garantie. En outre, le fait de pouvoir direcs des disques ne garantit ni la qualité d'image ni la qualité du son.

Type de disque	Format d'enregistrement
BD-ROM/BD-R/ BD-RE	BD-Video/Fichiers de donnéesés
DVD-ROM	DVD-Video
DVD-R/DVD-R DL/DVD-RW	DVD-Video/DVD-VR/AVCHD/Fichiers de donnéesés
DVD+R/DVD+RLD/DVD+RW	DVD-Video/DVD+VR/AVCHD/Fichiers de donnéesés
CD-ROM	CDDA/HDCD
CD-R/CD-RW	CDDA/Fichiers de donnéesés
USB*	Fichiers de donnéesés
DLNA	Fichiers de donnéesés

• Ce lecteur est compatible avec une clé USB formatée aux formats FAT 16/32 et NTFS.

Formats de fichiers audio compatibles MUSIC	Formats de fichiers video compatibles VIDEO	Formats de fichiers image compatibles PHOTO
MP3 (.mp3)WMA (.wma)AAC (.aac/.m4a)WAV (.wav)FLAC (.flac)	MKV avec H.264 (.mkv)MPEG PS (.mpeg/.mpg)MPEG TS (.ts)MPEG-4 (.mp4)VOB (.vob)AVI (.avi)ASF (.asf)WMV (.wmv)	JPEG (.jpeg/.jpg)GIF (.gif)PNG (.png)

Remarques

• La lecture d'un fichier figurant dans le tableau ci-dessus n'est pas garantie selon les méthodes de création de fichier ou les codecs utilisés.
• Il n'est pas possible de dire un fichier dont les droits d'auteur sont protégés.
• Lorsque le DLNA est utilisé, un fichier doit répondre aux exigences du serveur DLNA.

Information sur la gestion des régions pour les blu-ray disc/dvd matériel

• Les lecteurs et disques Blu-ray Disc/DVD vidéo content des codes régionaux qui déterminent la région dans laquelle un disque pourrait être lu. Vérifiez la mention du code de région sur le panneau arrière de ce lecteur.
• Pour un Blu-ray Disc, le disque peut être lu sur ce lecteur s'il porte la même mention de code de région ou la mention de code de région « ABC »
• Pour un disque DVD, le disque peut être lu sur ce lecteur s'il porte la même mention de code de région ou la mention du code de région « ALL »

Exemples de codes de région
BD-Video	DVD-Video
Code de région « A » ou « ABC »	Code de région « 1 » ou « ALL »

Remarques

• Les opérations et fonctions des Blu-ray Disc/DVD video peuvent différer des explications données dans ce mode d'emploi et certaines opérations peuvent être interdites en raison de réglages effectués par le fabricant du disque.
• Si un écran de menu ou des instructions de fonctionnement s'affichent pendant la lecture d'un disque, suivez les indications affichées.
• Certains disques peuvent ne pas être lus.
• N'oubliez pas de finaliser tous les supports d'enregistrement que vous avez l'intention de sur ce lecteur. - La « finalisation » désigne un traitement effectué durant l'enregistrement d'un disque, de sorte que ce disque puisse être lu à la fois sur ce lecteur et sur d'autres lecteurs/enregistreurs. Seuls les disques finalisés peuvent être lus sur ce lecteur. (Ce lecteur ne possède pas de fonction pour finaliser les disques.) - La lecture de l'ensemble des fichiers contenus sur le disque, le périphérique mémoire USB et le réseau n'est pas garantie.
• Il n'est pas possible de lire un fichier dont les droits d'auteur sont protégés, via un périphérique mémoire USB ou le réseau.

Configuration requise pour la lecture des fichiers audio

• Fréquence d'échantillonnage : entre 32 et 48 kHz (MP3/WMA), LPCM 44,1 kHz/16 bits/stéréo reproduction (WAV), 192 kHz/24 bits (FLAC)
• Débit binaire : 8 à 320 kbits/s (MP3), 32 à 192 kbits/s (WMA)

Configuration requise pour la lecture des fichiers WMV

• WMV9, résolution maximale de 1920 × 1080.

Chargement d'un disque

• Insérez le disque avec la face imprimée vers le haut.
• Dans le cas d'un disque enregistré des deux côtés, tournez la face vers le bas.

Remarques

• La lecture peut commencer automatiquement en fonction du disque et du réglage besoin pour ce lecteur. - Avec certains disques, il est possible que le menu soit affiché en premier. - La durée de chargement du disque peut varier selon le disque.

Attention aux rayures et à la poussière

• Les disques Blu-ray Disc, DVD et CD sont sensibles à la poussière, aux traces de doigts et particulièrement aux rayures. Un disque rayé risque de ne pas pouvoir être lu sur ce lecteur. Manipulez les disques avec soin et rangez-les en lieu sûr.

Rangement correct des disques

Posez le disque au centre de son boîtier et rangez le boîtier et le disque en position vertical.	Évitez de ranger les disques dans des endroits exposés aux rayons directs du soleil, à proximé d'appareils de chauffage ou dans des endroits très humides.
Ne faites pas tomber les disques et ne les soumettez pas à de fortes vibrations ni à des chocs violents.	Évitez de ranger les disques dans des endroits très poussiêreux ou très humides.

Précautions de manipulation

• Si la surface du disque est encrassée, essuyez-la délicatement avec un chiffon doux et humide (à l'eau uniquement). Lorsque vous essuyez un disque, déplacez toujours le chiffon du centre vers le bord.
• N'utilise pas de nettoyants en atomiseur contenant du benzène, du diluant, des liquides de protection contre l'électricité statique ou tout autre solvant.
• Ne touchez pas la surface du disque.
• Ne collez pas de papier ou des étiquettes adhésives sur les disques.
• Si la surface de lecture d'un disque est encrassée ou rayée, le lecteur peut en déduire que le disque est incompatible et ejecter le plateau de disque ou bien le disque risque de ne pas être lu correctement. Essuyez la saleté sur la surface de lecture avec un chiffon doux.

Nettoyage de la lentille du capteur optique

• N'utilisez jamais de disque de nettoyage en vente dans le commerce. L'utilisation de ces disques peut endommager la lentille.
• Confiez le nettoyage de la lentille au SAV agréé par Yamaha le plus proche.

Précautions concernant le visionnage d’images vidéo 3D

• Il se pourrait que certaines personnes éprouvent une gène ou un malaise (fatigue visuelle, épuisement ou nausées) lors du visionnage de supports vidéo 3D. Nous recommandons à tous les utilisateurs de faire une pause à intervalles réguliers lors du visionnage de supports vidéo 3D.
• En cas de gène ou malaise quelconque, arrêtez le visionnage du support vidéo 3D et attendez que la gène ou le malaise soit passé. En cas de malaise sérieux, consultez un médecin.
• Lisez attentivement les modes d’emploi (Blu-ray Disc et téléviseur) et/ou les consignes de sécurité affichées sur le téléviseur.
• La vue est toujours en cours de développement chez les enfants en bas âge (plus particulièrement en dessous de six ans). Veuillez consulter un médecin (pédiatre ou oculiste) avant de laisser des enfants en bas âge regarder des supports vidéo 3D.
• Les jeunes enfants doivent toujours être sous la surveillance d'un adulte pour s'assurer que les consignes ci-dessus sont appliquées.

Technologie cinavia

• La technologie Cinavia fait partie du système de protection du contenu dans votre lecteur Blu-ray Disc.

Remarque

• Notre lecteur Blu-ray Disc peut afficher les messages suivants, s’arrêter ou couper provisoirement le son des sorties audio si vous lisez une copie non autorisée d’un contenu protégé par la technologie Cinavia.

Ces messages sont affichés en anglais uniquement.

Arrêt de la lecture. Le contenu que vous visionnez est protégé par Cinavia™ et sa lecture sur cet appareil n'est pas autorisée.

Pour de plus amples informations, consultez le site http://www.cinavia.com. Code message 1.

Arrêt provisoire du son. N'ajustez pas le volume. Le contenu que vous visionnez est protégé par Cinavia™ et sa lecture sur cet appareil n'est pas autorisée.

Pour de plus amples informations, consultez le site http://www.cinavia.com. Code message 3.

Information cinavia

Ce produit utilise la technologie Cinavia afin de limiter l'utilisation de copies non autorisées de certains films et de certaines vidéos produits à des fins commerciales et de leurs bandes son originales. Lorsqu'une utilisation interdite d'une copie non autorisée est détectée, un message sera affiché et la lecture ou la copie sera interrompue.

Des informations complémentaires concernant la technologie Cinavia peuvent être obtenues auprès du centre Cinavia d'information des consommateurs en ligne à l'adresse suivante http://www.cinavia.com. Pour obtenir par courrier des informations complémentaires concernant Cinavia, envoyez un courrier mentionnant votre adresse postale : Cinavia Consumer Information Center, P.O. Box 86851, San Diego, CA, 92138, États-Unis.

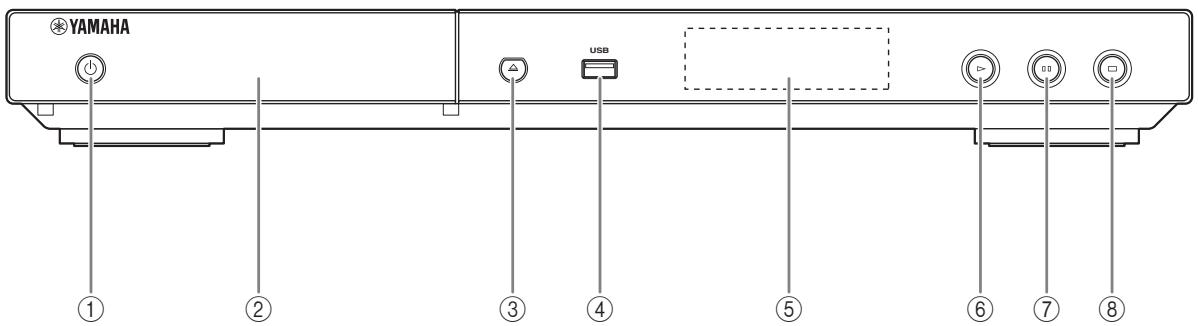

Panneau avant

① (Mise sous tension/Mise en veille)

Permet d'allumer ce lecteur ou de le mettre en veille. Le maintien de cette touche enfoncée pendant environ 5 secondes force la réinitialisation de ce lecteur (réinitialisation du système).

② Plateau de disque ③ Ejection)

Ouvre/referme le plateau de disque.

④ Connecteur USB (p. 11)

⑤ Afficheur du panneau avant

Affiche différentes informations relatives au fonctionnement de l'appareil.

(1) (Lecture)

Lance la lecture.

(Pause)

Effectue une pause.

(8) (Arrêt)

Interrompt la lecture.

Remarque

• Un film de protection appliqué en usine recouvre le panneau avant de ce lecteur. Retirez le film de protection du lecteur avant de l'utiliser.

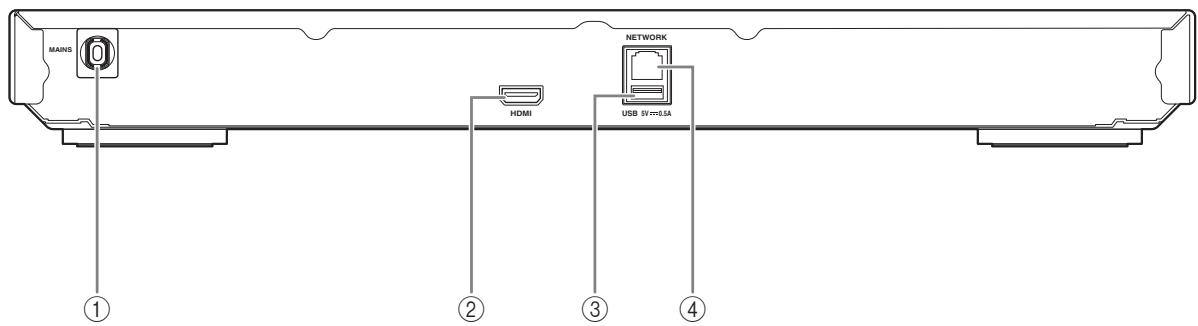

Panneau arrêté

Cordon d'alimentation

Ce lecteur est équipé d'un cordon d'alimentation captif. Raccordez-le à une prise secteur après avoir effectué toutes les connexions (p. 10).

• Afin de réduire les risques d'électrocution, ne touchez pas les pièces non isolées des câbles lorsque le cordon d'alimentation est branché.

② Borne HDMI (p. 10) ③ Connecteur USB (p. 11)

Remarque

• ① Apparaît dans le coin supérieur gauche de l'écran si la fonction correspondant à la touche n'est pas disponible.

① Émetteur de signaux infrarouges : Émet des signaux infrarouges. Dirigez l'émetteur de la télécommande vers le capteur de l'appareil de destination (p. 9). ② MARKER DVDVIDEO : Permet de définir un Signet (p. 19) au niveau d'un point précis d'un film. Après avoir défini un Signet, pour sélectionner le point auquel vous voulez acceder directement, appuyez sur DIGEST. Vous avez la possibilité de définir jusqu'à 12 signets. ③ ▲Ouivre/referme le plateau de disque. ④ PROGRAM DVD CD : Permet de définir l'ordre de lecture (p. 19). Vous pouvez étabir une listeient jusqu'à 15 plages (dans le cas d'un disque audio) ou 15 titres/chapitres (dans le cas d'un DVD video). ⑤ SHUFFLE DVD CD VIDEO MUSIC PHOTO : Sélectionne le mode de lecture aléatoire (p. 17). ⑥ REPEAT BD DVD CD VIDEO MUSIC

PHOTO : Permet de changer de mode de répétition. Appuyez plusieurs fois de suite sur cette touche pour faire votre choix parmi les différents modes proposés.

: Répète le titre en cours de lecture. CH: Répète le chapitre en cours de lecture. F: Répète le dossier en cours de lecture. [All]: Répète l'intégralité des pistes/fichiers du disque. : Répète la plage ou le fichier en cours de lecture.

⑦ PIP BD: Active/désactive la fonction d'incrustation (image dans l'image) (p. 20). Marque PIP (PIP) apparait sur l'écran lorsque cette fonction est disponible. Vous pouvez également sélectionner cette fonction à partir du menu à l'écran (p. 17).

Remarque

• Marque PIP s'affiche à condition d'avoir activé la fonction Marque PIP (p. 25).

⑧ 2ND AUDIO BD: Active les données audio secondaires pour les incrustations (image dans l'image) (p. 20) ou les commentaires audio. Deuxième Marque Audio ( ) apparaît sur l'écran lorsque cette fonction est disponible (p. 27). Vous pouvez également sélectionner cette fonction à partir du menu à l'écran (p. 17).

Remarque

• Deuxième Marque Audio s'affiche à condition d'avoir activé la fonction Deuxième Marque Audio (p. 25).

Touches numériques : Permettent de saisir des nombres ou de passer directement, en cours de lecture, à la plage ou au chapitre correspondant au numéro saisi. Ces touches risquent de ne pas être disponibles selon le type de disque et les conditions de lecture. ⑩ ENTER : Sélectionne le menu ou la fonction en surbrillance. ⑪ STATUS : Affiche diverses informations au sujet du mode de lecture (p. 18). ⑫ SUBTITLE BD DVD VIDEO : Permet de changer la langue des sous-titres (p. 35) lorsque cela est possible. Vous pouvez également sélectionner cette fonction à partir du menu à l'écran (p. 17). ⑬ HOME : Permet d'afficher l'écran de menu HOME (p. 13). ⑭ DIGEST PHOTO : Donne un aperçu des photos par planche de 12 photos miniatures. Dans ce mode de visualisation, accédez à la page suivante/précédente à l'aide des touches /◀/▶.

DVD : Affiche la barre de sélection signet (p. 19).

15 O : Permet d'allumer ce lecteur ou de le mettre en veille. 16 ZOOM DVD VIDEO PHOTO : Effectue un zoom avant/arrêt. Chaque nouvelle pression sur la touche grossit ou réduit progressivement la vue à l'écran (jusqu'à 3 incréments dans chaque sens). Touches de couleur BD: Servez-vous de ces touches conformément aux instructions à l'écran. 18 A/B BD DVD CD VIDEO MUSIC : Permet de lire un morceau ou une scène que vous souhaitez répéter.

1 Appuyez sur A/B à l'endroit où vous souhaitez commencer la lecture. « A- » apparait à l'écran. 2 Appuyez à nouveau sur A/B à l'endroit où vous souhaitez terminer la lecture. « A-B » apparait à l'écran. La lecture en boucle commence. 3 Pour annuler la lecture en boucle, appuyez sur A/B. « A-B » disparaît de l'écran pour indiquer que la lecture en boucle est terminée.

Remarque

• Les conditions d'exécution de cette fonction sont liées aux spécifications du disque.

Permet de passer directement à un point indiqué pendant la lecture. Pour en savoir plus sur cette fonction, reportez-vous à la section « Utilisation de la fonction de recherche » (p. 19). Vous pouvez également sélectionner cette fonction à partir du menu état (p. 18).

20 SETUP: Affiche l'écran de menu SETUP (p. 21). ②1 AUDIO BD DVD : Permet de changer la langue de diffusion ou le format audio. Vous pouvez également sélectionner cette fonction à partir du menu à l'écran (p. 17). 2 CLEAR: Efface le numéro saisi ou l'entrée définie. 23 ANGLE BD DVD : Permet de changer l'angle de vue de la caméra si la vidéo est enregistrée sous plusieurs angles de prise de vue. Marque Angle ( ) apparaît sur l'écran lorsque cette fonction est disponible. Vous pouvez également sélectionner cette fonction à partir du menu à l'écran (p. 17).

Remarque

• Marque Angle s'affiche à condition d'avoir activé la fonction Marque Angle (p. 25).

Suite à la page suivante.

Touches de curseur (▲ / ▼ / ◀): Déplacant la sélection (entrée en surbrillance) sur l'écran de menu. ENTER: Sélectionne le menu ou la fonction en surbrillance. TOP MENU BD DVD: Affiche l'écran du menu principal si le disque contient un menu. Sélectionnez l'option voulue à l'aide des touches ▲/▼/◀/▶ et ENTER.

Remarque

• Étant donné que certaines opérations varient en fonction du disque, conformez-vous aux instructions affichées dans chaque écran de menu.

26 RETURN: Permet de revenir au menu ou à l'écran précédent, etc. Touches de contrôle

: Interrompt la lecture. Pour arrêter complètement la lecture, appuyez deux fois sur cette touche.

: Effectue une pause. : Lance la lecture.

Effectue une recherche arrêtée/avant. Chaque nouvelle pression sur la touche fait varier progressivement la vitesse de recherche : (jusqu'à 5 incréments dans chaque sens). Appuyez sur ▶ pour reprendre la lecture dans des conditions normales.

PHOTO : Change la vitesse du diaporama (plus lent/ plus rapide : 3 incréments).

: Effectue un saut arrière/avant.

Remarque

• Selon le disque, le lecteur reprend la lecture au point du dernier arrêt. Pour reprendre la lecture depuis le début, appuyez deux fois sur, puis sur ▷.

28 POP-UP/MENU BD DVD : Affiche un menu contextuel. Le contenu du menu affiché dépend du disque. Pour en savoir plus sur l'accès au menu contextuel et sur son fonctionnement, consultez les instructions du disque.

Selon le DVD, vous pouvez afficher l'écran du menu principal en appuyant sur POP-UP/MENU.

29 ON SCREEN: Affiche le menu à l'écran (p. 17).

Remarques

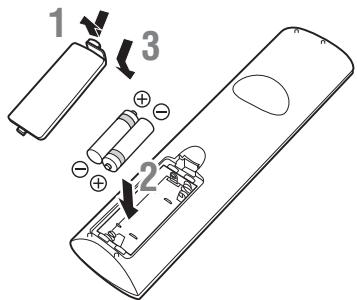

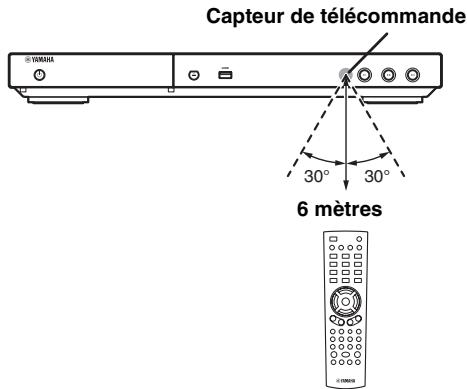

• Changer les deux piles lorsque la portée de la télécommande diminue.
• Utilisez des piles AAA, R03, UM-4.
• Assurez-vous que les polarités sont correctes. Reportez-vous à l'illustration figurant à l'intérieur du compartiment des piles.
• Retirez les piles si vous n'avez pas l'intention d'utiliser la télécommande pendant une période prolongée.
• N'utilisez pas des piles usagées associées à des piles neuves.
• N'associez pas différents types de piles (telles que des piles alcalines et des piles au manganèse). Lisez attentivement les instructions figurant sur l'emballage, ces différents types de piles pouvant avoir la même forme et la même couleur.
• Si les piles ont fuit, mettez-les immédiatement au rebut. Évitez de toucher les matières qui ont fuit ou de les laisser entrer en contact avec les vêtements, etc. Nettoyez soigneusement le compartiment des piles avant d'y insérer de nouvelles piles.
• Ne jetez pas les piles avec les ordures ménagères : mettez-les au rebut conformément aux réglementations nationales en vigueur.
• Conservez les piles hors de portée des enfants. Si une pile est avalée par accident, contactez immédiatement votre médecin.
• Retirez les piles lorsque vous prévoyez de ne pas utiliser la télécommande pendant une longue période.
• Ne rechargez pas ou ne désassemblez pas les piles fournies.

Raccordement à la borne HDMI

• La borne HDMI offre une image et un son numériques de qualité supérieure.
• Reliez fermement chaque extrémité du câble HDMI (disponible dans le commerce) aux bornes HDMI appropriées.
• Reportez-vous à la page 28 pour en savoir plus sur les formats de sortie audio/vidéo disponibles.
• Utilisez exclusivement des câbles HIGH SPEED HDMI portant le logo HDMI (tel qu'illustré sur la quatrième de couverture).

Attention!

Ne branchez pas ce lecteur sur une prise secteur tant que vous n'avez pas effectué tous les raccordements nécessaires.

Astuces

• Si vous utilisez la fonction Contrôle HDMI, reportez-vous à la section « Contrôle HDMI » (p. 24).
• Pour en savoir plus sur le mode de sortie d'HDMI, reportez-vous à la section « HDMI » (p. 27).
• Si aucune image n'apparaît sur le téléviseur, reportez-vous à la section « Guide de dépannage » (p. 32).

Raccordement pour la lecture de disques blu-ray 3D

La lecture de disques Blu-ray 3D sur ce lecteur requiert les raccordements et éléments suivants :

• Il vous faut un téléviseur et (le cas échéant) un ampli-tuner AV compatibles avec la lecture de supports vidéo 3D.
• Tous les éléments doivent être raccordés avec des câbles HDMI.
• Le disque Blu-ray Disc doit offrir un contenu 3D.
• Vous devez regarder Sortie 3D dans Paramètres video (p. 26) sur Auto.

Raccordement à la borne network

• Il est possible de diffuser le contenu d'un ordinateur en reliant ce lecteur à un réseau.
• La connexion à Internet vous donne accès à une grande variété de bonus interactifs lors de la lecture de disques compatibles BD-Live. Pour en savoir plus au sujet des fonctions BD-Live, reportez-vous à la page 20.

Remarques

• Reliez fermement un câble réseau (disponible dans le commerce) à la borne NETWORK appropriée.
• Utilisez exclusivement un câble réseau blindé à paire torsadée STP (Shielded Twisted Pair).
• Une connexion Internet haut débit (telle qu'illustrée ci-dessous) est nécessaire.
• Reliez l'autre extrémité du câble réseau au concentrateur/routeur haut débit.
• Une connexion Internet haut débit nécessite un abonnement auprès d’un fournisseur d’accès à Internet. Adressez-vous au fournisseur d’accès à Internet le plus proche pour en savoir plus.
• Reportez-vous au mode d'emploi de votre équipement, car la méthode de connexion et l'appareil raccordé peuvent différer selon votre environnement Internet.
• Utilisez un câble réseau/routeur compatible 10BASE-T/100BASE-TX.

Raccordement au connecteur USB

• Vous pouvez insérer une clé USB pour disposer d'un espace de stockage externe dans le connecteur USB situé sur le panneau arrière (ou avant) du lecteur, dans le but de sauvegarder des données BD-Live ou d'effectuer la mise à niveau du logiciel de ce lecteur.
• Reliez fermement une clé USB (disponible dans le commerce) au connecteur USB approprié.

Attention :

• Ne retirez pas la clé USB et ne débranchez pas le cordon d'alimentation tant que l'opération BD-Live (p. 20) ou la mise à niveau logicielle n'est pas terminée.
• N'utilisez pas de rallonge USB pour raccorder une clé USB au connecteur USB du lecteur. L'utilisation d'une rallonge USB peut entraîner un dysfonctionnement du lecteur.

Remarque

• Yamaha ne saurait garantir que ce lecteur fonctionne avec toutes les marques de clés USB.

Après le raccordement

• Si vous souhaitez définir manuellement le paramètre de configuration Réseau, reportez-vous à la section « Réseau » (p. 25).
• Pour diffuser le contenu d'un ordinateur sur tout réseau, reportez-vous à la section « Utilisation d'un contenu du réseau » (p. 15).

Préconfiguration à l'aide de wizard initial/installation facile

La fonction Wizard Initial/Installation Facile permet de définir facilement la langue, la résolution et le format d'image. L'écran Wizard Initial s'affiche lors de la première mise sous tension de ce lecteur effectuée juste après l'achat de votre appareil. Vous pouvez procéder aux mêmes réglages à partir du menu SETUP Système Installation Facile.

1 Dès que l'écran Installation Facile apparait, appuyez sur ENTER pour préconfigurer votre lecteur (Installation Facile).

2 Définissez la langue, la résolution et le format d'écran en suivant les instructions affichées à l'écran.

Remarques

• Si aucune image n'apparaît sur le téléviseur à l'issue de la procédure Wizard Initial/Installation Facile, reportez-vous à la section « Guide de dépannage » (p. 32).
• Un avertissement concernant la lecture de supports vidéo 3D apparaît à la mise sous tension de ce lecteur. Appuyez sur ENTER pour faire disparaître le message ou sur CLEAR pour éviter qu'il s'affiche à nouveau (p. 24).

Menu home/media

Les menus HOME et MEDIA permettent de passer en revue et dire des fichiers multimédia sur des disques de données, sur des clés USB et sur votre réseau.

Remarque

• Pour en savoir plus sur les types et formats de disques compatibles, reportez-vous à la page 3.

Opérations de base

△ / ▽ / △ / ∇ : Déplace la sélection (entrée en surbrillance). : Revient au dossier parent.

HOME: Accède à l'écran du menu HOME ou quitte cet écran.

ENTER: Confirmé le dossier/fichier besoini.

Icônes affichées dans la partie supérieure du menu MEDIA

: Permet de lire le contenu du disque présent sur le plateau ou d'afficher le contenu du disque de données.

Permet d'afficher le contenu de la clé USB connectée au connecteur USB. : Permet de rechercher un serveur DLNA (p. 15) sur le réseau. : Permet d'afficher le contenu du serveur DLNA reconnu.

Procédure de lecture des fichiers dans un dossier donné

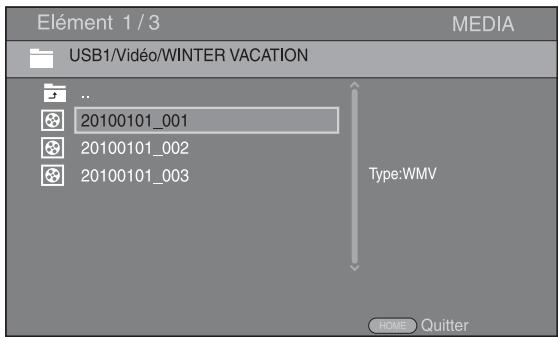

Sélection d'un fichier vidéo sur une clé USB

Remarque

• Arrêtez la lecture de la vidéo avant d'accéder à l'écran du menu MEDIA.

1 Appuyez sur la touche HOME pour afficher l'écran du menu HOME.

Astuce

• La configuration de l'écran du menu HOME peut varier selon le modèle.

2 Appuyez sur / / pour sélectionner MEDIA, puis appuyez sur ENTER.

L'écran MEDIA apparait.

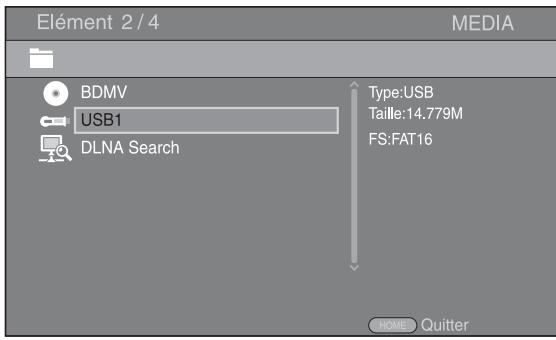

3 Sélectionnez la source du fichier que vous avez l'intention de lire, puis appuyez sur ENTER.

4 Sélectionnez le dossier Photo, Musique, Video, ou AVCHD, puis appuyez sur ENTER. Pour revenir au dossier parent, appuyez sur « ou sélectionné »

Remarque

• Seul le type de fichier choisi au cours de cette étape sera présenté à l'étape suivante. Si vous sélectionnez, par exemple, le dossier Photo, vous verrez uniquement des fichiers image par la suite. Si vous n'avez plus l'intention de lire des photos, il suffit de revenir à cette étape et de sélectionner un autre type de fichier.

5 Sélectionnez le(s) dossier(s) contenant le fichier à lire.

6 Sélectionnez le fichier à, puis appuyez sur ENTER.

Si le fichier sélectionné est un fichier vidéo, la lecture commence immédiatement.

S'il s'agit d'un fichier de musique, la lecture commence après l'affichage d'un écran d'état.

S'il s'agit d'un fichier image, le diaporama commence immédiatement.

Astuce

• Pour présenter un diaporama avec un fond sonore, commencez par écouter la musique qui vous intéresse, puis appuyez sur HOME pour revenir à l'écran de menu HOME et sélectionnez le fichier image.

Remarque

• Selon le contenu du fichier affiché, vous risquez de ne pas pouvoir lancer la lecture.

Opérations de visualisation des photos

Lorsque vous visionnez des photos, les boutons de la télécommande fonctionnent de la façon suivante.

: Arrête le diaporama et revient à l'explorateur de fichiers. : Effectue une pause au cours du diaporama. : Lance la lecture du diaporama. : Passe à la photo suivante. : Passe à la photo précédente. : Accélère la vitesse de défilement du diaporama (3 incréments). : Ralentit la vitesse de défilement du diaporama (3 incréments). : Inverse une photo. : Crée une copie miroir d'une photo. : Fait pivoter une photo dans le sens contraire des aiguilles d'une montre. Fait pivoter une photo dans le sens des aiguilles d'une montre. ZOOM: Effectue un zoom avant/arrière (jusqu'à 3 incréments dans chaque sens).

△ / ▽ / ◁ / ◁ : Effectue un panoramique en mode de zoom lorsque la taille de la photo est supérieure aux dimensions de l'écran.

DIGEST: Passe en mode d'aperçu sous forme de miniatures (p. 7). Dans ce mode de visualisation, accédez à la page suivante/précédente à l'aide des touches

Utilisation du contenu du réseau

Ce lecteur est certifié DLNA (p. 34). Cela signifie que vous pouvez : gérer tout contenu à base de photos, musiques et vidéos stocké sur des serveurs DLNA de leur réseau domestique.

Lecture d'un contenu partagé

1 Pour diffuser des fichiers depuis un ordinateur, installez un logiciel serveur DLNA, tel que Windows Media Player 12, et partagez les fichiers en question. 2 Allumez l'ordinateur sur lequel vous avez installé le logiciel serveur DLNA ou l'appareil DLNA relié à votre réseau domestique. 3 Appuyez sur HOME pour afficher l'écran de menu HOME. Puis sélectionnez MEDIA pour accéder au menu MEDIA. La liste des serveurs DLNA connectés est présentée à l'écran.

Remarques

• Si votre serveur DLNA n'est pas répertorié, choisissez la fonction DLNA Search pour le recherche.
• Selon le serveur DLNA utilisé, il est possible que vous deviez autoriser l'utilisation de ce lecteur à partir du serveur.
• Pour lire le fichier sur le serveur DLNA, il est indispensable d'utiliser le même point d'accès pour connecter ce lecteur et le serveur.
• L'exécution des fichiers peut poser des problèmes de compatibilité en raison des restrictions liées aux caractéristiques des fichiers et à la capacité du serveur DLNA.

4 Sélectionnez le fichier que vous avez l'intention de dire.

Remarques

• Les conditions de fonctionnement de votre réseau domestique peuvent avoir une incidence sur le mode d'exécution et la qualité de lecture du fichier.
• Le partage des fichiers provenant de supports amovibles (tels que des clés USB ou un lecteur DVD de votre serveur multimédia) risque de poser des problèmes.

Utilisation des services réseau

Vous pouvez à tout moment regarder des vidéos disponibles sur le réseau suivant.

-YouTube

Remarques

• L'accès aux contenus proposés par des tiers nécessite une connexion internet haut débit et peut en outre requérir un compte utilisateur ainsi qu'un abonnement payant.
• Les contenus offerts par ces services tiers peuvent être modifiés, interrompus ou suspendus à tout moment et cela sans avis préalable ; Yamaha décline toute responsabilité liée à de tels changements.
• Certains contenus pourraient être disponibles uniquement dans certains pays et dans certaines langues.
• Yamaha ne garantit pas que ces services de contenus resteront offerts ou disponibles pour une durée définie, et toute garantie de ce type, explicite ou implicite, est exclue.

Lecture de vidéos sur youtube™

Ce lecteur vous permet de regarder les vidéos disponibles sur le site internet YouTube.

Ces services peuvent être modifiés sans préavis.

Appuyez sur HOME pour afficher l'écran de menu HOME.

Astuce

• La configuration de l'écran du menu HOME peut varier selon le modèle.

2 Appuyez sur / / pour sélectionner YouTube, puis appuyez sur ENTER.

Astuce

• Pour revenir à l'écran du menu HOME, appuyez sur RETURN.

Mode de lecture avancé

Ce chapitre traite de la lecture des disques Blu-ray, DVD, CD vendus dans le commerce et des disques DVD-RW/R enregistrés.

Remarque

• Les opérations de lecture de base sont décrites à la page 6.

Menu à l'écran

Pour afficher ce menu, appuyez sur la touche ON SCREEN. Il suffit ensuite d'appuyer sur △ / ▽ / ◁ pour passer d'une option à l'autre, puis d'appuyer sur ENTER pour agir sur la fonction en question.

Le menu à l'écran contient les options suivantes.

Titre BD DVD VIDEO : Indique le numéro du titre en cours de lecture. Il suffit de sélectionner le titre qui vous intéresse pour y accéder directement.

Chapitre BD DVD VIDEO : Indique le numéro du chapitre en cours de lecture. Il suffit de sélectionner le chapitre qui vous intéresse pour y accéder directement.

Indique le numéro de la plage ou du fichier en cours de lecture. Il suffit de sélectionner la plage ou le fichier qui vous intéresse pour y accéder directement.

Heure BD DVD CD VIDEOMUSIC : Affiche la durée de lecture. Sélectionnez le type d'information qui vous intéresse :

Durée de lecture écoulée de la plage ou du titre/chapitre/disque/fichier Durée de lecture restante de la plage ou du titre/chapitre/disque/fichier

Mode/modèle de lecture

DVD CD VIDEO MUSIC PHOTO : Indique le mode de lecture actuel. Vous avez le choix entre trois modes de lecture :

• Normal : Lecture normale.
• Aléatoire: Lecture aléatoire sans répétition.
• Random: Lecture aléatoire avec répétition.

• Normal
• Lecture Aléatoire CH (chapitre) Lecture Aléatoire TT (titre) Lecture aléatoire
• Aléatoire CH (chapitre)
• Aléatoire TI (titre)
• Aléatoire Totalité

• Normal
• Aléatoire F (dossier)
• Aléatoire F (dossier)

Audio BD DVD VIDEO : Indique la langue ou le signal de diffusion audio du disque Blu-ray Disc/DVD actuellement sélectionné. Vous pouvez sélectionner le type de son de votre choix.

Angle BD DVD : Indique le nombre de l'angle de vue actuellement sélectionné. Si la vidéo est enregistrée sous plusieurs angles de prise de vue, vous êtes libre d'en changer.

Sous-titres BD DVD VIDEO : Indique la langue des sous-titres actuellement sélectionnée, le cas échéant.

Le style de Sous-titres BD : Indique le style des sous-titres actuellement sélectionné. Cette fonction concerne uniquement les sous-titres externes de fichiers vidéo. Choisissez le style de texte des sous-titres qui vous intéresse.

Bitrate BD DVD CD VIDEO MUSIC: Indique le débit binaire du signal audio/vidéo.

Deuxième Video BD: Active/désactive la fonction d'incrustation PIP (image dans l'image) (p. 6).

Deuxième Audio BD : Active/désactive les données audio secondaires (p. 6).

Recherche instantanée

BD DVD CD VIDEO MUSIC : Effectue un saut de 30 secondes.

Relecture instantanée

BD DVD CD VIDEO MUSIC : Permit de revenir 10 secondes en arrêté dans la vente.

Diaporama PHOTO :

Indique la vitesse du diaporama. Vous avez le choix entre trois vitesses différentes, de la plus lente à la plus rapide : Ralenti/Moyen/Rapide.

Transitions PHOTO : Indique la façon dont les photos sont présentées à l'écran. Vous pouvez changer le type de transition selon l'effet désiré.

Menu d'été

Ce menu propose différents réglages, tels que les sous-titres, l'angle de vue ou le numéro du titre, du chapitre, ou de la piste en cours de lecture. Pour afficher le menu d'état, appuyez sur la touche STATUS. Ce menu contient les sous-menus suivants.

Exemple : Icônes affichées lors de la lecture d'un disque Blu-ray Disc

(1) Lecture en cours ② BDMV (Icône du type de disque/fichier vidéo) ③ (Nombre du titre en cours de lecture) : Vous pouvez passer directement au titre voulu à l'aide de la touche SEARCH (p. 7). (4) (Nombre du chapitre en cours de lecture) : Vous pouvez passer directement au chapitre voulu à l'aide de la touche SEARCH (p. 7). (5) (Durée de lecture écoulée) : Vous pouvez passer directement au point voulu à l'aide de la touche SEARCH (p. 7). (6) (Sous-titres actuellement sélectionné) : Vous pouvez changer la langue des sous-titres à l'aide de la touche SUBTITLE. (SON actuellement sélectionné) : Vous pouvez changer la langue de diffusion ou le format audio à l'aide de la touche AUDIO. (8) (Mode de répétition) : Indique le mode de répétition actuel (p. 6).

CD MUSIC

Exemple : Icônes affichées lors de la lecture d'un fichier de musique

(1) (Lecture en cours) ② (Mode de répétition) : Indique le mode de répétition actuel (p. 6). ③ (Icône du type de disque/fichier de musique) (4) (Illustration) MUSIC : Affiche une des images du fichier, si le fichier en contient. (5) (Nombre de la plage ou du fichier en cours de lecture) : Vous pouvez passer directement à la plage voulue à l'aide de la touche SEARCH (p. 7). (Information) MUSIC : Affiche des informations relatives à la musique, si le fichier en contient. (7) (Durée de lecture écoulée) : Vous pouvez passer directement au point voulu à l'aide de la touche SEARCH (p. 7). (Barre de progression) MUSIC : Affiche le niveau de progression de la chanson en cours.

(1) (Lecture en cours) ② (Icône du fichier image) ③ (Numéro du fichier en cours d'affichage) (Mode de répétition) : Indique le mode de répétition actuel (p. 6). (5) (Vitesse du diaporama)

Utilisation de la fonction signet DVD VIDEO

Vous pouvez repérer un point précis de la vidéo à l'aide d'un Signet. Une fois le Signet créé, cette fonction permet d'accéder directement au point correspondant de la vidéo. Vous avez la possibilité de définir jusqu'à 12 signets.

1 Appuyez sur MARKER en cours de lecture du film pour insérer un Signet. Le numéro et l'état du Signet sont automatiquement affichés.

Signet:

1/12

Titre:

1

Chapitre:

1

Heure:

00:01.26

2 Après avoir défini un Signet, appuyez sur la touche DIGEST pour afficher la barre de sélection Signet.

Titre:01	Chapitre:01				Heure:00:01:26						Signet
01	02	03	04	05	06	07	08	09	10	11	12
											Effacer

3 Appuyez sur / pour sélectionner le Signet auquel vous souhaitez accéder, puis appuyez sur ENTER. Pour effacer le Signet sélectionné, appuyez sur CLEAR.

Remarque

• Une fois la lecture terminée (après avoir éjecté le disque ou appuyé deux fois sur ■, par exemple), les signets que vous aviez définis sont automatiquement effacés.

Programmation de l'ordre de lecture DVD CD

Il est possible de programmer l'ordre de lecture des pistes d'un disque audio ou des chapitres d'un DVD.

Appuyez sur PROGRAM en cours de lecture pour afficher la fenêtre PROGRAMME.

Vous avez la possibilité de programmer un maximum de 15 pistes/chapitres.

Programmation de l'ordre de lecture des pistes d'un CD

1 Appuyez sur PROGRAM en cours de lecture.

2 Appuyez sur ENTER pour programmer l'ordre de lecture. Dans le cas d'un disque audio, appuyez sur / pour sélectionner chacune des pistes dans l'ordre où vous souhaitez les lire, puis appuyez sur ENTER.

Dans le cas d'un disque DVD vidéo, sélectionnez des titres (représentés par les lettres TT) et des chapitres (représentés par les lettres CH) au lieu de pistes.

Pour retirer une piste de la liste programmée, sélectionnez la piste, puis appuyez sur CLEAR.

Pour annuler la lecture du programme, appuyez sur RETURN.

Une fois la programmation terminée, appuyez sur OK pour valider et commencer la lecture du programme. Pour annuler la lecture d'un programme, appuyez deux fois sur RETURN.

Utilisation de la fonction de recherche

Cette fonction permet d'accéder directement à un point précis du support en cours de lecture.

1 Appuyez sur SEARCH en cours de lecture. Cela a pour effet d'afficher la barre d'état. 2 Appuyez sur / / pour sélectionner l'une des entrées suivantes, puis appuyez sur ENTER.

• Numéro du titre (symbolisé par )
• Numéro du chapitre (symbolisé par ) Durée du titre écoulée (symbolisée par ) Durée du chapitre écoulée (symbolisée par CH)

• Numéro de la plage (symbolisé par ) Durée de la plage écoulée (symbolisée par TRACK) Durée du disque écoulée (symbolisée par DISC)

• Numéro du fichier (symbolisé par )
• Durée du fichier écoulée (symbolisée par )

• Numéro du fichier (symbolisé par )

3 Appuyez sur / ou sur les touches numériques pour choisir/ajuster la valeur de l'entrée en surbrillance, puis appuyez sur ENTER pour accéder au point correspondant. 4 Pour fermer la barre d'état, appuyez sur STATUS.

Utilisation des fonctions bonusview™ et bd-live™

Ce lecteur prend en charge les fonctions de lecture BONUSVIEW (p. 34) (BD-ROM Profil 1 Version 1.1) et BD-Live (p. 34) (BD-ROM Profil 2).

Remarque

• Les fonctions et la méthode de lecture varient en fonction du disque. Pour en savoir plus, reportez-vous aux instructions figurant sur le disque ou sur le mode d'emploi fourni.

Utilisation de la fonction d'incrustation (lecture audio/vidéo secondaire)

Si vous disposez d’un disque BD video contenant des données audio et video secondaires compatibles avec la fonction d’incrustation (image dans limage), vous avez la possibilité de dire ces données dans un coin de l’écran en même temps que le contenu principal.

Image principale Image secondaire

Remarques

• Pour écouter les données audio secondaires, n'oubliez pas de régler le paramètre de Sortie audio (ou HDMI) sur PCM ou Reencode (p. 27).
• Sur certains disques, il peut être nécessaire d'activer également les données audio secondaires dans le menu principal du disque (p. 8).
• Le son et l'image secondaires en incrustation peuvent être lus et supprimés automatiquement en fonction du contenu. Les zones affichables peuvent également être limitées.

2. Connectez la clé USB à ce lecteur (p. 11).

Les données BD-Live sont sauvegardées sur la clé USB connectée à ce lecteur. Pour bénéficier de ces fonctions, insérez une clé USB compatible 2.0 haut débit (480 Mbits/s) sur le connecteur USB sélectionné dans Espace de stockage externe (p. 24). Le réglage par défaut correspond au connecteur USB situé sur le panneau arrière.

• Un dossier BUDA est créé automatiquement sur la clé USB, si besoin est.
• Si l'espace de stockage est insuffisant, les données ne seront pas copiées/téléchargées. Dans ce cas, supprimez les données inutiles ou utilisez une nouvelle clé USB.
• Le chargement des données peut prendre un certain temps (lecture/écriture).

Remarques

• Yamaha ne saurait garantir que ce lecteur fonctionne avec toutes les marques de clés USB.
• N'utilisez pas de rallonge USB pour raccorder une clé USB au connecteur USB du lecteur. L'utilisation d'une rallonge USB peut entraîner un dysfonctionnement du lecteur.

Remarques

• Suivez les consignes fournies dans la notice du disque Blu-ray Disc pour les contenus BD-Live, etc.
• Pour tirer parti des fonctions BD-Live, effectuez la connexion au réseau (p. 11) et définissez les paramètres de configuration Réseau (p. 25).
• Reportez-vous à la section « Connection BD-Live » (p. 25) si vous souhaitez restreindre l'accès aux contenus BD-Live.
• Le temps nécessaire pour télécharger les programmes en ligne sur la clé USB connectée à ce lecteur varie selon la vitesse de votre connexion Internet et le volume des données de ces programmes.
• Les programmes BD-Live fournis via Internet ne pourront peut-être pas afficher la connexion en fonction du statut du fournisseur (mise à jour). Dans de tels cas, retirez le disque et essayez à nouveau.
• Si l'écran BD-Live n'apparaît pas après avoir sélectionné la fonction BD-Live dans le menu du disque Blu-ray Disc, il se peut que l'espace disponible sur la clé USB ne soit pas suffisant. Dans ce cas, éjectez le disque du lecteur et effacez des données sur la clé USB à l'aide du menu « Formater » dans « Espace de stockage externe » (p. 24).

Menu SETUP

Le menu SETUP offre différents réglages audio/vidéo des fonctions au moyen de la télécommande.

Menu/sous-menu		Paramètre	Description	Page
Réglages Généaux	Système	Economiseur d'écran	Permet d'activer/désactiver l'économiseur d'écran.	24
		Lecture automatique du disque	Configure le lecteur afin de démarrer automatiquement la lecture du disque.	24
		Contrôle HDMI	Configure le lecteur afin de receiveoir le signal de commande en provenance de la télécommande de votre télévisueur/amplitur AV.	24
		Insérer les paramètres par défaut	Rétablit tous les paramètres par défaut à l'exception du paramètre Securité.	24
		Mettre à niveau	Lance la mise à niveau du lecteur.	24
		Installation Facile	Permet de définir la langue, la résolution et le format d'image.	24
		Espace de stockage externe	Affiche l'état de Espace de stockage externe (p. 24), formate Espace de stockage externe et sélectionne le connecteur USB à l'avant/aririère pour Espace de stockage externe.	24
		3D Message de la Réécoute	Affiche un avertissement concernant la lecture de supports video 3D à la mise sous tension de ce lecteur.	24
	Langue	Affichage à l'écran	Permet de désoir la langue des menus ou messages affichés à l'écran.	24
		Menu	Permet de désoir la langue préféérée pour le menu du disque.	24
		Audio	Permet de désoir la langue préféérée pour les données audio.	24
		Sous-titres	Permet de désoir la langue préféérée pour les sous-titres.	24
	Playback	Marque Angle	Permet d'afficher le symbole d'angle de vue (Marque Angle) lors de la lecture de disques Blu-ray Disc/DVD contenant des scènes prises sous plusieurs angles.	25
		Marque PIP	Permet d'afficher le symbole d'image dans l'image (Marque PIP) lors de la lecture de disques Blu-ray Disc/DVD offrant cette possibilité.	25
		Deuxieme Marque Audio	Permet d'afficher le symbole de données audio secondaires (Deuxieme Marque Audio) lors de la lecture de disques Blu-ray Disc/DVD contenant ce type de données.	25
		Dernière Mémoire	Permet de ménoriser le dernier emplacement de lecture d'un disque quand l'appareil passen en voille ou que vous ouvrez le plateau.	25
	Securité	Modification du mot de passer	Permet de changer le mot de passer pour les paramètres Controle Parental et Code pays.	25
		Controle Parental	Permet de régler le paramètre Controle Parental en fonction du contenu du disque.	25
		Code pays	Permet de définir votre Code pays.	25
	Réseau	Connection Internet	Permet d'activer ou de désactiver la connexion Internet (Permettre/Désactivé).	25
		Information	Permet d'afficher un écran d'informations au sujet du réseau.	25
		Test de connexion	Permet d'effectuer un test de connexion au réseau.	25
		Configuration IP	Permet de régler le paramètre IP sur Auto/Manuel.	25
		Connection BD-Live	Permet de régler la connexion BD-Live sur Autorisé/Partiellement autorisé/Interdit.	25
		DLNA	Permet d'activer ou de désactiver la fonction DLNA (Permettre/Désactivé).	25
		Paramètres Proxy	Permet de configurer le paramètre proxy.	25
Paramètres video	TV	Sortie 3D	Permet deCHOISIR le mode video 3D ou 2D.	26
		Ecran TV	Permet de régler le format d'écran du télévisuer raccordé ainsi que la sortie video.	26
		Sélectionnez la sortie video	Permet de selectionner la résolution de la sortie video.	26
		Système TV	Permet de changer Système TV entre NTSC/PAL/Multi.	26
		Espace de couleur	Permet de changer Espace de couleur entre YCbCr 4:4:4/YCbCr 4:2:2/Full RGB/RGB.	26
		HDMI Deep Color	Permet de changer HDMI Deep Color entre 30 bits/36 bits/48 bits/Non.	26
		HDMI 1080p 24Hz	Permet d'activer/désactiver le paramètre HDMI 1080p 24Hz.	27
		Synchronisation audio/video	Modifie le retard entre la video et l'audio, par exemple si la voix et le mouvement de la bouche sont désynchronisés.	27
	Processus Vidéo	Video Mode	Règle la perception visuelle de limage.	27
		Ajustement de la couleur	Permet de régler la Luminosite/Saturation/Nuance pour chaque couleur.	27
		Réduction de bruit	Permet de régler le niveau de Réduction de bruit.	27
		Désentrelacement video	Permet de régler la manière de détecter le signal video.	27
Paramètres audio	Sortie audio	HDMI	Permet deCHOISIR le mode de sortie de la borne HDMI entre Bitstream/PCM/Reencode/Non.	27
		DRC	Permet d'activer/désactiver la fonction DRC (Dynamic Range Compression).	27
Système d'information			Permet d'afficher la version logicielle et l'adresse MAC (p. 34).	27

Exemple d'utilisation du menu SETUP

Les réglages du lecteur se font à partir de l'écran du menu SETUP. Vous trouverez ci-dessous des explications sur les opérations de base du menu SETUP.

Exemple: Réglage de la fonction Contrôle Parental

Remarque

• Certaines fonctions ne peuvent pas être réglées en cours de lecture. Pour pouvoir les configurer, appuyez deux fois sur le bouton ■ afin d'arrêter complètement la lecture.

1. Affichez l'écran du menu SETUP.

Appuyez sur la touche SETUP pour afficher l'écran du menu SETUP.

Appuyez sur pour sélectionner Réglages Généraux, puis appuyez sur ENTER ou .

2. Sélectionnez un sous-menu.

Appuyez sur / pour sélectionner Sécurité, puis appuyez sur ENTER.

3. Sélectionnez une option de menu.

Appuyez sur / pour sélectionner Contrôle Parental, puis appuyez sur ENTER ou.

4. Entrez un mot de passe.

Saisissez votre mot de passe à l'aide des touches numériques.

• Le mot de passe par défaut est 0000.
• Vous ne pourrez pas accéder à l'écran de réglage suivant tant que vous n'aurez pas saisi le bon mot de passe.
• Pour changer de mot de passe, reportez-vous à la section « Modification du mot de passe » (p. 25).

5. Sélectionnez le réglage voulu.

Appuyez sur / pour sélectionner le niveau voulu pour le paramètre Contrôle Parental des disques Blu-ray Disc/DVD, puis appuyez sur ENTER.

6. Quittez l'écran du menu.

Appuyez sur pour revenir au menu précédent.

Réglages généraux

Les réglages par défaut sont signalés par « »

Économiseur d'écran

Ce paramètre permet d'activer ou de désactiver l'économiseur d'écran.

En cas d'activation, le lecteur affiche l'économiseur d'écran au bout de 3 minutes d'inactivité, puis passe en mode de veille si aucune opération n'a lieu dans les 27 minutes qui suivent.

Oui*, Non

Lecture automatique du disque

Ce paramètre permet d'activer ou de désactiver la fonction Lecture automatique du disque. En cas d'activation, la lecture du disque commence automatiquement lorsque vous chargez le disque dans le lecteur.

Oui*, Non

Contrôle HDMI

Vous pouvez configurer le lecteur de façon à ce qu'il reçoive un signal de commande d'un télévisieur/amplificateur AV compatible avec la fonction Contrôle HDMI via un câble HDMI (p. 10).

Oui, Non*

Utilisation de la fonction contrôle HDMI

La fonction Contrôle HDMI permet de piloter ce lecteur, de façon interactive, via votre télévisieur (à condition que ce dernier soit compatible avec la fonction Contrôle HDMI).

Vous devez raccorder ce lecteur à un télévisieur (compatible avec la fonction Contrôle HDMI) au moyen d'un câble HDMI et activer le paramètre Contrôle HDMI dans le menu SETUP (p. 24) pour profiter des fonctions décrites ci-dessous.

• Fonction de sélection d'entrée automatique Lorsque vous lancez la lecture sur ce lecteur, le sélecteur d'entrée du téléviseur (et de l'ampli-tuner AV si le lecteur est raccordé au téléviseur via un ampli-tuner AV) commute automatiquement sur ce lecteur. Le téléviseur peut également s'allumer automatiquement selon le modèle de téléviseur utilisé.
• Fonction d'extinction automatique Si vous éteignez le téléviseur alors que le lecteur est à l'arrêt et que l'écran du menu SETUP n'est pas affiché, le lecteur est automatiquement mis hors tension.

Remarques

-La fonction Contrôle HDMI risque de ne pas fonctionner correctement avec certains téléviseurs. - Il est possible que vous ayez accès à des fonctions différentes de celles décrites ci-dessus selon le modèle de téléviseur ou d'ampli-tuner AV utilisé. - Pour bénéficier des avantages de la fonction Contrôle HDMI, réglez le paramètre de la fonction Contrôle HDMI sur TOUS les appareils (ce lecteur, le téléviseur et l'ampli-tuner AV). Certaines opérations supplémentaires peuvent être requises. - Chaque fonction peut être réglée indépendamment afin d'être activée/désactivée selon le téléviseur utilisé. - Pour en savoir plus sur la configuration, consultez les modes d'emploi fournis avec le téléviseur et/ou l'ampli-tuner AV. - Si le paramètre est réglé sur Oui, la consommation d'énergie en mode veille augmente en raison de l'utilisation de la fonction Contrôle HDMI.

Insérer les paramètres par défaut

Vous avez la possibilité de rétablir tous les paramètres par défaut du lecteur à l'exception du paramètre Sécurité (p. 25). Pour en savoir plus au sujet des paramètres par défaut, reportez-vous aux pages 21-27.

Mettre à niveau

Ce paramètre permet de procéder à une mise à niveau manuelle du logiciel avec une clé USB ou à partir du réseau. Pour en savoir plus à ce sujet, reportez-vous à la section « Mise à niveau logicielle » (p. 30).

Installation facile

Ce paramètre permet de procéder à une Installation Facile du lecteur (p. 12).

Espace de stockage externe

Voupe ouvez afficher les informations relative à l'Espace de stockage externe, formater l'Espace de stockage externe et sélectionner USB en façade/USB à l'arrière pour sauvegarder des données BD-Live.

Pour formater (vider) le dossier « BUDA » sur la clé USB, sélectionnez Information et appuyez sur ENTER lorsque « Formater » est en surbrillance à l'écran.

USB en façade, USB à l'arrière*

Astuce

• L'espace de stockage externe ne fait office de mémoire auxiliaire pendant la lecture d'un disque Blu-ray Disc.

3D message de la réécoute

Permet d'activer et de désactiver l'affichage sur le téléviseur d'un avertissement concernant la lecture de supports vidéo 3D à la mise sous tension de ce lecteur.

Oui*, Non

Affichage à l'écran

Vous avez la possibilité de sélectionner la langue des messages ou menus affichés à l'écran (menu SETUP, par exemple).

Anglais, Français, Espagnol, Allemand, Italien, Suédois, Néerlandais, Yuccn,

Menu

Ce paramètre permet de choisir votre langue de prédilection pour le menu du disque.

English, Français, Espagnol, Deutsch, Italiano, Néerlandais, Portugais, Danois, Suédois, Finnois, Norvégien, Russe, Coréen, Japonais, Plus

Audio

Ce paramètre permet de choisir votre langue de prédilection pour la lecture des disques Blu-ray Disc/DVD. Pour plus de détails à ce sujet, reportez-vous à la section « Menu » (p. 24).

Sous-titres

Ce paramètre permet deCHOISIR VOYRE langue de predilection pour les Sous-titres.

English, Français, Espagnol, Deutsch, Italiano, Néerlandais, Portugais, Danois, Suédois, Finnois, Norvégien, Russe, Coréen, Japonais, Plus, Non

(Les réglages par défaut du paramètre [Langue] différent selon le modèle du lecteur.)

Marque angle

Ce paramètre permet d'afficher le symbole d'angle de vue (Marque Angle) () lors de la lecture d'un disque Blu-ray Disc/DVD contenant des scènes prises sous plusieurs angles.

Oui*, Non

Marque PIP

Ce paramètre permet d'afficher le symbole d'image dans l'image (Marque PIP) ([p]) lors de la lecture d’un disque Blu-ray Disc offrant la possibilité d’incruster une image dans un coin de l'image principale (p. 20).

Oui*, Non

Deuxième marque audio

Ce paramètre d’afficher le symbole de données audio secondaires (Deuxieme Marque Audio) () lors de la lecture d’un disque Blu-ray Disc contenant ce type de données.

Oui*, Non

Dernière mémoire

Ce paramètre permet de définir si le lecteur mémorise ou non le dernier emplacement de lecture d'un disque quand l'appareil passe en veille ou que vous ouvrez le plateau.

Oui*, Non

Remarque

• Certains disques ne sont pas compatibles avec cette fonction.

Modification du mot de passe

Vous avez la possibilité de définir le mot de passe applicable aux fonctions Contrôle Parental et Code pays. Reportez-vous à la section « Contrôle Parental » (p. 25) et « Code pays » (p. 25).

Remarques

• Le mot de passe par défaut est 0000.
• Si vous avez oublié le mot de passe, reportez-vous à « Guide de dépannage » (p. 31) et réglez tous les paramètres Sécurité sur leurs valeurs par défaut.

Contrôle parental

Ce lecteur permet de limiter l'accès au contenu de certains disques Blu-ray selon l'âge du public. Il suffit pour cela de configurer le paramètre Contrôle Parental en fonction du contenu du disque.

Le mot de passe (voir « Modification du mot de passe » en p. 25) a besoin d'être saisi avant de régler les niveaux de Contrôle Parental.

Une fois la fonction Contrôle Parental configurée, une boîte de dialogue invitera l'utilisateur à saisir ce mot de passe s'il charge un disque d'un niveau de filtrage supérieur au niveau Contrôle Parental actuellement défini, ou s'il souhaite modifier le niveau Contrôle Parental.

Non*, 1-8

Code pays

Ce paramètre permet de définir le Code pays dans lequel vous vivez. Avant de configurer le paramètre Code pays, vous devez d'abord désoir un mot de passe (voir la section « Modification du mot de passe » p. 25). Ce paramètre peut servir à évaluer le niveau de filtrage du Contrôle Parental et à autoriser la lecture du disque en fonction du pays.

Connection internet

N'oubliez pas d'activer la connexion Internet (en réglant ce paramètre sur Permettre) si vous comptez utiliser les fonctions BD-Live (p. 20) et DLNA (p. 15), procéder à la mise à niveau du logiciel à partir du réseau (p. 30) ou avoir recours aux autres fonctions du réseau.

Information

Permet d'afficher un écran d'informations au sujet du réseau. Ce paramètre permet d'afficher un écran d'informations au sujet du réseau de manière à connaître l'interface (Ethernet), le Type d'adresse, l'Adresse IP, le Masque sous-réseau, la Default Gateway et le DNS utilisés.

Test de connexion

Vous pouvez effectuer un test de connexion Internet. En cas d'échec, vérifie la « Configuration IP » (p. 25) et recommencez le test.

Configuration IP

Permet de configurer les paramètres de réseau.

Auto*

Choisissez cette option pour configurer automatiquement les paramètres de réseau de ce lecteur avec le serveur DHCP.

Manuel

Choisissez cette option pour configurer manuellement les paramètres de réseau (Adresse IP, Masque sous-réseau, Default Gateway et DNS).

Astuces

- Touches numériques

CLEAR - ENTER

Permettent de saisir des caractères. Déplacent la mise en surbrillance. Efface un caractère. Permet de sauvegarder les réglages et de quitter le menu.

Connection bd-live

Ce paramètre permet de restreindre l'accès aux contenus BD-Live.

Autorisé

Tous les disques BD-Live sont autorisés à se connecter au réseau.

Partiellement Seuls les disques avec identification du propriétaire autorisé* sont autorisés.

Interedit

Aucun disque BD-Live n'est autorisé à se connecter au réseau.

DLNA

Ce paramètre permet d'activer ou de désactiver (Permettre/ Désactivé) la fonction DLNA (p. 34). Si vous n'utilisez pas la fonction DLNA, réglez ce paramètre sur Désactivé.

Paramètres proxy

Ce paramètre permet de configurer les Paramètres Proxy. Réglez ce paramètre sur Désactivé dans le cadre d'une utilisation normale. Réglez ce paramètre sur Permettre pour configurer les paramètres proxy.

Permettre

Permet de régler l'hôte proxy et le port proxy.

Désacté*

Désactivez le serveur proxy. Choisissez ce réglage si vous ne comptez pas utiliser de serveur proxy.

Hôte Proxy

Permet de configurer l'hôte proxy.

Port Proxy

Permet de configurer le port proxy.

Paramètres vidéo

Les réglages par défaut sont signalés par « »

Sortie 3D

Permet de choisir le mode vidéo 3D ou 2D de ce lecteur.

Auto*

Le lecteur sélectionne automatiquement le mode vidéo 3D ou 2D selon le support.

Non

Le lecteur sélectionne toujours le mode vidéo 2D.

Remarque

• Même si vous avez réglé « Sortie 3D » sur « Auto » et lisez un disque Blu-ray 3D, il se peut que le lecteur sélectionne le mode vidéo 2D selon la connexion et les réglages du télévisueur, etc (p. 10).

Écran TV

Vous pouvez régler le format d'image du téléviseur raccordé et modifier la sortie vidéo.

Si vous changez de téléviseur (vous en achetez un nouveau, par exemple) et que le format d'image du téléviseur raccordé est différent, vous devrez alors modifier le paramètre Écran TV.

16:9 Plain

Sélectionnez ce réglage si vous raccordez le lecteur à un téléviseur au format 16:9. En cas de lecture d'une vidéo au format 4:3, l'illustration ci-après représente la façon dont les images sont affichées à l'écran.

16:9 Normal*

Sélectionnez ce réglage si vous raccordez le lecteur à un téléviseur au format 16:9. En cas de lecture d'une vidéo au format 4:3, l'illustration ci-après représente la façon dont les images sont affichées à l'écran.

4:3 Pan Scan

Sélectionnez ce réglage si vous raccordez le lecteur à un télévisuel au format 4:3. En cas de lecture d'une vidéo au format 16:9, l'illustration ci-après représente la façon dont les images sont affichées à l'écran.

4:3 Boîte à lettuë

Sélectionnez ce réglage si vous raccordez le lecteur à un téléviseur au format 4:3. En cas de lecture d'une vidéo au format 16:9, l'illustration ci-après représente la façon dont les images sont affichées à l'écran.

Format d'image d'origine	Sur un téléviseur 16:9 (grand écran)
	16:9 Plein	16:9 Normal
4:3

Format d'image d'origine	Sur un téléviseur 4:3
	4:3 Pan Scan	4:3 Boîte à lecture
16:9

Sélectionnez la sortie vidéo

Ce paramètre vous donne le choix entre plusieurs résolutions de sortie vidéo : Auto, 480i/576i, 480p/576p, 720p, 1080i et 1080p.

Si vous réglez ce paramètre sur Auto, le lecteur sélectionne automatiquement la résolution maximale en fonction du téléviseur raccordé.

Pour en savoir plus sur les formats de sortie disponibles, reportez-vous à la section « À propos des formats de sortie vidéo » (p. 29).

• Pour reproduire l'audio HD (Dolby TrueHD ou DTS-HD Master Audio) depuis la borne HDMI, réglez Sélectionnez la sortie vidéo sur Auto ou sur un réglage supérieur à 720p.

Système TV

Le paramètre Système TV permet de sélectionner l'une des normes de diffusion suivantes : PAL, NTSC et Multi. Choisissez le même réglage pour Système TV que sur votre téléviseur. Pour en savoir plus sur les formats de sortie disponibles, reportez-vous à la section « À propos des formats de sortie vidéo » (p. 29).

NTSC, PAL, Multi

(Les réglages par défaut diffèrent selon le modèle du lecteur.)

Espace de couleur

Ce paramètre permet de sélectionner le modèle de représentation colorimétrique en sortie (Espace de couleur) qui convient (p. 34) en mode HDMI. Cette fonction est disponible à condition de raccorder ce lecteur via un câble HDMI.

YCbCr 4:4:4* Permet de régler Espace de couleur sur YCbCr 4:4:4.

YCbCr 4:2:2 Permet de régler Espace de couleur sur YCbCr 4:2:2.

Full RGB

Lorsque RGB est réglé et que le blanc et le noir à l'écran sont trop pâles, sélectionnez ce réglage. Ce paramètre est valide lorsque le composant raccordé prend en charge la plage RGB 0-255.

RGB

Émet le signal vidéo dans la plage de signaux normale.

Remarque

• Cette fonction est disponible uniquement sur les téléviseurs compatibles.

Réglez ce paramètre en fonction de votre téléviseur et/ou ampli-tuner AV si ceux-ci sont compatibles avec la technologie Deep Color (p. 34). Cette fonction est disponible à condition de raccorder ce lecteur via un câble HDMI.

Ce paramètre a pour effet de reproduire le signal BD Video codé à une vitesse de 24Hz sous forme de signal HDMI 1080p 24Hz. Cela permet, dans certains cas, d'améliorer la fluidité des images. Cette fonction est disponible à condition d'utiliser un téléviseur/ampli-tuner AV compatible et de raccorder ce lecteur au moyen d'un cable HDMI. Pour en savoir plus sur les formats de sortie disponibles, reportez-vous à la section « À propos des formats de sortie video » (p. 29).

Auto*, Non

Remarque

• Ce paramètre est désactivé pour toute résolution de chaque autre que 1080p.

Synchronisation audio/vidéo

Ce paramètre permet de définir/régler la fonction Synchronisation audio/vidéo (p. 35).

Ce lecteur règle automatiquement la fonction Synchronisation audio/vidéo.

Manuel Vous pouvez régler la fonction Synchronisation audio/vidéo manuellement. Vous pouvez régler le retard du son indépendamment pour les supports vidéo 2D et 3D.

Non, ce lecteur n'effectue aucun réglage de la fonction Synchronisation audio/video.

Processus vidéo

Vous pouvez sélectionner Video Mode ci-dessous.

Standard* Les images sont plus naturelles et équilibrées. Ce mode est approprié dans le cadre d'une utilisation normale.

Vivid L'image est plus nette et éclatante.

Cinema Cette image est adaptée au visionnage d'un film dans une pièce.

Custom Vous pouvez régler l'image visuelle manuellement. Appuyez sur / pour sélectionner le paramètre, puis appuyez sur / pour régler sa valeur.

Luminosité

Règle la luminosité générale de l'image.

Saturation

Règle la saturation des couleurs de l'image projetée.

Nuance

Ajuste la teinte de l'image projetée.

Contraste

Ajuste les zones claires (niveau de blanc) de l'image.

Netteté

Ce paramètre permet de régler la netteté des objets de la vente.

Lisse les bords des images en couleur. Les images en couleur ont alors un rendu plus distinct.

Les valeurs par défaut sont équivalentes à 0.

Ajustement de la couleur

Vous pouvez régler les paramètres Luminosité/Saturation/Nuance pour chaque couleur (Rouge/Vert/Bleu/Jaune/Cyan/Magenta). Pour utiliser cette fonction, réglez Video Mode sur Custom. Pour plus de détails à ce sujet, reportez-vous à la section « Video Mode » (p. 27).

Les valeurs par défaut sont équivalentes à 0.

Réduction de bruit

Vous pouvez régler Réduction de bruit sur un niveau de 0 à 3. La valeur 0 désactive la fonction, 3 indique le niveau maximum.

0,1,2*,3

Désentrelacement vidéo

Vous pouvez régler la manière de détecter le signal vidéo. Réglez ce paramètre sur Auto dans le cadre d'une utilisation normale. En présence de parasites en bandes horizontales à l'écran, réglez ce paramètre sur Film/Video pour supprimer ces parasites.

Auto, Film, Vidéo

Paramètres audio

Les réglages par défaut sont signalés par « ★ »

Sortie audio

Ce paramètre permet de choisir le mode de sortie de la borne HDMI. Pour en savoir plus sur les formats de sortie disponibles, reportez-vous à la section « À propos des formats de sortie audio » (p. 28).

Bitstream*, PCM, Recode, Non

Remarque

• Pour reproduire de l'audio HD (Dolby TrueHD ou DTS-HD Master Audio) depuis la borne HDMI, réglez Sélectionnez la sortie vidéo sur Auto ou sur un réglage supérieur à 720p (p. 26).

Ce paramètre permet d'activer ou de désactiver la fonction DRC (Dynamic Range Compression) (p. 34) ou de la régler sur Auto. Lorsqu'il est réglé sur Auto, la fonction DRC est automatiquement activée sur les sources contenant des informations DRC au format Dolby TrueHD. La fonction DRC a pour effet d'atténuer un son trop puissant et de rendre les dialogues et conversations plus audibles. Cela est particulièrement utile lorsque vous regardez des films tard dans la nuit.

Non, Oui, Auto*

Système d'information

Ce paramètre permet d'afficher la version logicielle et l'adresse MAC (p. 34).

Format de la source		HDMI
		Bitstream	PCM	Reencode
PCM 2 canaux	avec SA* ou BCS**	PCM 2 canaux		Dolby Digital
	sans SA* ou BCS**	PCM 2 canaux
PCM 5.1 canaux	avec SA* ou BCS**	PCM 5.1 canaux		Dolby Digital
	sans SA* ou BCS**	PCM 5.1 canaux
PCM 7.1 canaux	avec SA* ou BCS**	PCM 7.1 canaux		Dolby Digital
	sans SA* ou BCS**	PCM 7.1 canaux
Dolby Digital	avec SA* ou BCS**	Dolby Digital	PCM jusqu'à 5.1 canaux	Dolby Digital
	sans SA* ou BCS**
Dolby Digital Plus	avec SA* ou BCS**	Dolby Digital Plus	PCM jusqu'à 7.1 canaux	Dolby Digital
	sans SA* ou BCS**			Dolby Digital Plus
Dolby TrueHD	avec SA* ou BCS**	Dolby TrueHD	PCM jusqu'à 7.1 canaux	Dolby Digital
	sans SA* ou BCS**			Dolby TrueHD
DTS	avec SA* ou BCS**	DTS	PCM jusqu'à 5.1 canaux	DTS
	sans SA* ou BCS**
DTS HD High Resolution	avec SA* ou BCS**	DTS HD High Resolution	PCM jusqu'à 5.1 canaux (Décodage du noyau)	DTS
	sans SA* ou BCS**			DTS HD High Resolution
DTS-HD Master Audio	avec SA* ou BCS**	DTS-HD Master Audio	PCM jusqu'à 5.1 canaux (Décodage du noyau)	DTS
	sans SA* ou BCS**			DTS-HD Master Audio

• « SA » désigne les données audio secondaires (Secondary Audio). ** BCS représente le son émis lors du clic d'un bouton, l'effet sonore pour les menus contextuels, etc.

Remarques

• Si le paramètre HDMI est réglé sur Bitstream, aucune donnée audio secondaire n'est émise. (p. 27) Pour reproduire de l'audio HD (Dolby TrueHD ou DTS-HD Master Audio) depuis la borne HDMI, sélectionnez la sortie vidéo sur Auto ou sur un réglage supérieur à 720p (p. 26).

Si système TV est réglé sur NTSC

	Résolution	Auto	480i/576i	480p/576p	720p	1080i	1080p
HDMI	BD-Video avec un contenu 1080p/24 Hz	*1, *2	480i	480p	720p 60 Hz	1080i 60 Hz	1080p 24/60 Hz *2
	Autres						1080p 60 Hz

Si système TV est réglé sur PAL

	Résolution	Auto	480i/576i	480p/576p	720p	1080i	1080p
HDMI	BD-Video avec un contenu 1080p/24 Hz	*1, *2	576i	576p	720p 50 Hz	1080i 50 Hz	1080p 24/50 Hz *2
	Autres						1080p 50 Hz

1 Max dans le tableau indique qu'il s'agit de la résolution maximale prise en charge par le téléviseur raccordé. Par exemple, si la résolution maximale prise en charge par le téléviseur raccordé est de 1080p, la résolution sera portée à 1080p. 2 Si la source est un contenu 1080p 24 Hz, et que le téléviseur raccordé prend en charge l'émission de contenu en 1080p 24 Hz, c'est le format 1080p 24 Hz qui sera utilisé au lieu du format 1080p 50/60 Hz lorsque la résolution est réglée sur Auto ou sur 1080p, et que HDMI 1080p 24Hz est réglé sur Auto (p. 27) dans Paramètres vidéo.

Si système TV est réglé sur multi

Lorsque Système TV est réglé sur Multi, le signal vidéo est émis à la même fréquence que la source. Reportez-vous aux tableaux ci-dessous pour plus de détails sur le réglage de fréquences sur le téléviseur et la résolution du signal de sortie vidéo.

Remarques

• Le paramètre HDMI 1080p 24Hz est désactivé lorsque lla résolution de sortie est différente de 1080p.
• Si le paramètre Système TV est réglé sur NTSC et que la source vidéo est différente de 60Hz, le signal de sortie vidéo est converti en 60Hz.
• Si le paramètre Système TV est réglé sur PAL et que la source vidéo est différente de 50Hz, le signal de sortie vidéo est converti en 50Hz.

Mise à niveau logicielle

Certains disques Blu-ray récents ne peuvent être lus que si vous mettez à niveau le logiciel de ce lecteur. Il est recommandé de procéder à une mise à niveau logicielle de sorte que le lecteur bénéficie de la dernière version du logiciel.

Pour savoir si une nouvelle mise à niveau logicielle est disponible, rendez-vous sur le site Web suivant : http://download.yamaha.com/

Remarque

• Ne retirez pas le disque/la clé USB, ne mettez pas le lecteur en mode veille ou ne débranchez pas le cordon d'alimentation/cable de connexion au réseau local tant que la mise à niveau n'est pas terminée.

1. Préparez la mise à niveau du logiciel.

Si vous effectuez la mise à niveau avec une clé USB :

Enregistrez le fichier de mise à niveau dans le dossier approprié sur le disque/la clé USB. Pour en savoir plus, reportez-vous aux instructions fournies avec le fichier de mise à niveau. Connectez la clé USB. Passez à l'étape 2.

Si vous effectuez la mise à niveau à partir du Réseau : Assurez-vous que le lecteur est raccordé au réseau.

2. Sélectionnez la méthode de mise à niveau et lancez la mise à niveau à partir du menu SETUP.

① Appuyez sur SETUP pour afficher l'écran de menu SETUP. ② Choisissez Réglages Généraux → Système → Mettre à niveau. ③ Sélectionnez l'élément contenant le fichier de mise à niveau Avec une clé USB/à partir du Réseau.

Le système recherche le fichier de mise à niveau.

3. Effectuez la mise à niveau du logiciel en suivant les instructions affichées à l'écran.

Une fois la mise à niveau terminée, le système est réinitialisé.

Guide de dépannage

Reportez-vous au tableau suivant si ce lecteur ne fonctionne pas convenablement. Si l'anomalie constatée n'est pas mentionnée ou si les actions correctives suggérées sont sans effet, mettez le lecteur hors tension, débranchez le cordon d'alimentation et prenez contact avec un revendeur/agréé ou le service après-vente de Yamaha.

Alimentation

Anomalies	Causes possibles et solutions
Le lecteur ne s'allume pas.	- Vérifiez si le cordon d'alimentation est branché correctement. - Pensez à appuyer sur le bouton ⊙ sur le panneau avant pourmettre le lecteur sous tension.
L'alimentation du lecteur est coupée.	- L'alimentation est automatiquement coupée au bout de 30 minutes d'inactivité (pas de lecture).

Opérations de base

Anomalies	Causes possibles et solutions
La télécommande ne fonctionne pas.	- Utilisez la télécommande dans son rayon d'action. (p. 9) - Remplacez les piles. (p. 9)
Les touches ne fonctionnent pas.	- Maintenez le bouton Ⓞ du panneau avant enfoncé pendant 5 secondes au moins pour réinitialiser le lecteur. - Pour procéder à une réinitialisation complète du lecteur, débranchez le cordon d'alimentation de la prise secteur pendant 10 secondes ou plus, rebranchez-le à la prise secteur, puis allumez le lecteur.
You've a质量问题 de passer.	- Maintenez les boutons ■ ■ et ■ du panneau avant enfonçés simultanément en veillant à ce que le lecteur ne contienne pas de disque et soit à l'arrêt pour initiailler tous les paramètres Sécurité (p. 25) du lecteur. Àprous la mise hors tension automatique du lecteur, appuyez sur Ⓞ pour le remettre sous tension.

Lecture de disque

Anomalies	Causes possibles et solutions
Le lecteur ne peut pas dire le disque.	- Retirez le disque et nettoyez-le. (p. 4) - Assurez-vous que le disque est inséré correctement (bien aligné sur le plateau de disque et face imprimée vers le haut). (p. 4) - Utilisez un disque compatible avec le lecteur. (p. 3) - Retirez le disque et assurez-vous que le lecteur prend en charge ce type de disque. (p. 3) - Vérifiez le code de région. (p. 3) - Vérifiez si le disque est défectieux en essayant de dire un autre disque. - Assurez-vous que les disques CD-R/RW, DVD+R/RW/R DL et DVD-R/RW/R DL ont été finalisés. (p. 3)
La video s'arrête.	- Le lecteur s'arrête s'il ressent des chocs ou des vibrations.
Le lecteur produit un bruit sec au démarrage de la lecture ou à l'insertion d'un disque.	- Ces bruits ne sont pas le signe d'un dysfonctionnement du lecteur, mais sont le reflet de conditions de fonctionnement normal.

Image ■ Son

Anomalies	Causes possibles et solutions
Absence d'image.	- Assurez-vous que le cable HDMI est branché correctement. (p. 10) - Assurez-vous que l'entrée sélectionnée sur le téléviseur ou l'ampli-tuner AV raccordé au lecteur est correcte. (p. 10) - Lorsqu'aucun disque n'est inséré ou lorsque la lecture est arrêtée, appuyez et maintainez les boutons ➔ et ◆ du panneau avant enforcés simultanément pour réinitialiser la résolution videoo. Si aucune image n'apparaît, appuyez et maintenze le bouton ◆ du panneau avant enforcé pendant 5 secondes environ pour commuter sur NTSC/PAL.
L'écran se fige et les touches n'ontaucen effet.	- Appuyez sur ◆, puis redémarrez la lecture. - Éteignez, puis rallumez le lecteur. - Maintenez le bouton ◆ du panneau avant enforcé pendant 5 secondes au moins pour réinitialiser le lecteur.
La résolution de la vente n'est pas celle qui convient.	- Choisissez la résolution appropriée. (p. 26)
La vente grand écran apparait étirée verticalément ou des bandes noires apparaisSENT en haut et en bas de l'écran, ou l'image 4:3 est étirée dans les sens horizontal.	- Changez le format d'image du téléviseur. (p. 26)
Des carrés (effet de mosaïque) apparaisSENT à l'écran.	- Ce type de parasite est lié à la technologie de compression des images numériques notamment dans les scènes rapides.
Aucun son n'est émis ou les images ne sont pas lues correctement.	- Les disques sur lesquels est enregistré un contenu avec protection des droits d'auteur peuvent présenter ce type de problème.

Anomalies	Causes possibles et solutions
Pas de son ou le son est déformé.	- Vérifiez si le cable HDMI est raccardé correctement. (p. 10) - Augmentez le volume du téléviseur ou de l'ampli-tuner AV. - Rappelez-vous qu'aucun son n'est produit en mode arrêt sur image, lors de l'avance rapide et du retour rapide. (p. 8) - Le son peut ne pas'être émis selon l'état d'enregistrement audio, par exemple, lorsqu'un son autre qu'un signal audio ou un son non standard est enregistrré comme contenu audio. (p. 3)
Les pistes audio gauche et croite sont inversées ou le son n'est émis que d'un côté.	- Vérifiez la connexion HDMI. (p. 10)
Aucun son n'est émis ou les images ne sont pas lues correctement.	- Les disques sur lesquels est enregistrré un contenu avec protection des droits d'auteur peuvent présenter ce type de problème.
Aucun son (données audio secondaires) n'est émis pour la fonction d'incrustation PIP (image dans l'image).	- Permet de régler HDMI sur PCM/Reencode. (p. 27) - Pour écouter les données audio secondaires, appuyez sur 2ND AUDIO. (p. 6) - Sur certains disques, il peut être nécessaire d'activer en plus les données audio secondaires dans le menu supérieur du disque (p. 8).

Réseau

Anomalies	Causes possibles et solutions
Impossibhe de se connecter à Internet.	- Vérifiez si le cable réseau est raccardé correctement.- Vérifiez si l'équipment raccardé (routeur haut débit ou modem) est sous tension.- Assurez-vous que le routeur haut débit et/ou le modem est connecté correctement.- Choisissez la/les valeur(s) ajustée(s) pour le paramètre de configuration du réseau. Reportez-vous à la section « Réseau ».(p. 25)
Impossibhe de télécharger le contenu BD-Live.	- Vérifiez si le cable réseau est raccardé correctement.(p. 11)- Vérifiez si la clé USB est insérée correctement. Assurez-vous que la clé USB est reliée au connecteur USB du lecteur.(p. 11)- Vérifiez si le disque Blu-ray Disc prend en charge la fonction BD-Live.- Vérifiez le réglage de la « Connection Internet ».(p. 25)- Utilisez une clé USB au format FAT16, FAT32 ou NTFS.- Il est recommendé de connecter une clé USB possédant au moins 2 Go d'espace libre. Si l'espace disponible n'est pas suffisant, formatez la clé USB.(p. 24)- Reportez-vous au mode d'emploi fourni avec le disque ou contactez son fabricant.
Impossibhe de détecter le serveur DLNA.	- Vérifiez si le cable réseau est raccardé correctement.- Vérifiez si l'équipment raccardé (routeur haut débit ou serveur) est sous tension.- Assurez-vous d'utiliser le même point d'accès pour connecter le lecteur et le serveur.- Choisissez la/les valeur(s) ajustée(s) pour le paramètre de configuration du réseau.Reportez-vous à la section « Réseau ».(p. 25)- Selon le serveur DLNA utilisé, il est possible que vous deviez autoriser l'utilisation de ce lecteur à partir du serveur.- Selon le serveur DLNA utilisé, il peut être nécessaire de modifier un des paramètres du pare-feu.
Impossible de dire le fichier sur le serveur du réseau domestique.	- Assurez-vous que le format du fichier est reconnu.(p. 3)- Vérifiez le paramètre de configuration de votre serveur DLNA.- Les conditions de fonctionnement de votre réseau domestique peuvent avoir une incidence sur le mode d'exécution et la qualité de lecture du fichier.

Messages d'erreur à l'écran

• Les messages suivants apparaissent sur l'écran du téléviseur si le disque que vous essayez de lire ne convient pas ou si l'opération est incorrecte.

Message d'erreur	Causes possibles et solutions
Fichier non supporté	- Le fichier n'est pas reconnu par le lecteur. Voir la section « Types de disques/fichiers utilisables avec ce lecteur » (p. 3).
Code zone incorrect	- Le code de région du disque n'est pas compatible. Voir la section « Information sur la gestion des régions pour les Blu-ray Disc/DVD video » (p. 3).
Échec réseau	- Le lecteur ne peut pas être connecté au réseau. Vérifiez la connexion (p. 11) et le paramètre de configuration du réseau (p. 25).
Réseau OK, échéac proxy	- Le lecteur ne peut pas être connecté au serveur proxy. Voir la section « Paramètres Proxy » (p. 25).
La fonction BD-LIVE n'est pas autorisée dans le menu SETUP	- La connexion BD-Live est interdite. Voir la section « Connection BD-Live » (p. 25).
la mise à jour a échoué	- La mise à niveau a échoué. Assurez-vous que le fichier de mise à niveau n'est pas corrompu ou illisible.

Adresse mac

L'adresse Mac est une valeur unique attribuée à un périphérique réseau à des fins d'identification.

AVCHD

AVCHD désigne un nouveau format (norme) pour les caméras vidéo haute définition qui permet d'enregistrer et de dire des images HD de haute résolution.

Bd-liveTM

BD-Live est une norme Blu-ray Disc utilisant une connexion réseau, permettant à ce lecteur de se mettre en ligne pour télécharger des vidéos promotionnelles ainsi que d'autres données.

BDMV (abréviation de Blu-ray Disc Movie) fait référence à l’un des formats d’application utilisés pour les BD-ROM, lequel correspond à l’une des spécifications des disques Blu-ray. BDMV est un format d’enregistrement équivalent au DVD vidéo de la Specification DVD.

Blu-ray 3DTM

Le format Blu-ray 3D permet de bénéficier d'images 3D en haute définition (Full HD).

Boîte à lecture (LB 4:3)

Format d'écran avec des bandes noires en haut et en bas de l'image permettant de regarder un contenu grand écran (16:9) sur un téléviseur 4:3 raccordé.

BonusviewTM

Les disques compatibles BONUSVIEWTM permettent de bénéficier simultanément d'un sous-canal vidéo pour un système à deux écrans, d'un sous-canal audio et de sous-titres. Un petit écran apparaît en incrustation (image dans l'image) à l'intérieur de l'écran principal pendant la lecture.

Deep Color fait référence aux différentes profondeurs de couleurs utilisées pour l'affichage, limitées à 24 bits dans les versions précédentes de la norme HDMI. L'augmentation de la profondeur de couleurs permet aux appareils haute définition (HDTV) et autres systèmes d'affichage de simuler non plus des millions de couleurs, mais des milliards de couleurs et d'éliminer ainsi le phénomène de stries (color banding). Vous obtenez ainsi des dégradés plus subtils et des transitions encore plus douces entre les couleurs. Le taux de contraste plus élevé permet, en outre, de représenter un plus grand nombre de nuances de gris entre le noir et le blanc. La technologie Deep Color a également pour effet d'augmenter le nombre de couleurs disponibles dans le cadre de l'espace colorimétrique RGB ou YCbCr.

DLNA

DLNA (Digital Living Network Alliance) permet de partager facilement des données multimédia numériques par l'intermédiaire d'un réseau domestique. Vous pouvez, en outre, diffuser sur votre téléviseur le contenu numérique provenant d'un ordinateur (sur lequel vous avez installé le logiciel serveur DLNA) ou de tout autre appareil compatible DLNA via ce lecteur. Pour relier ce lecteur à votre serveur DLNA, il est nécessaire d'effectuer certains réglages au niveau du serveur DLNA ou de l'appareil utilisé. Pour en savoir plus, reportez-vous à la documentation de votre logiciel serveur DLNA ou de l'appareil DLNA.

Dolby digital

Un système sonore développé par Dolby Laboratories Inc. recréant l'ambiance d'une salle de cinéma sur la sortie audio lorsque l'appareil est raccordé à un processeur ou à un amplificateur Dolby Digital.

Dolby digital plus

Un système sonore développé comme extension du Dolby Digital. Cette technologie de codage audio prend en charge le son surround 7.1 multicanaux.

Dolby truehd

Le Dolby TrueHD consiste en une technologie de codage sans perte prenant en charge jusqu'à 8 canaux de son surround multicanaux pour les disques optiques de dernière génération. Le son restitué est fidèle à la source d'origine bit par bit.

La fonction DRC permet d'ajuster la plage entre les niveaux sonores minimal et maximal (plage dynamique) pour une lecture à volume moyen. Elle est très pratique pour écouter plus distinctement un dialogue ou pour éviter de déranger les voisins.

Il s'agit d'un système sonore numérique mis au point par DTS, Inc. et utilisé dans les cinémas.

DTS-HD High Resolution Audio est une nouvelle technologie mise au point pour le format de disque optique haute définition de la première génération.

DTS-HD master audio

DTS-HD Master Audio est une technologie de compression audio sans perte, mise au point pour le format de disque optique haute définition de la dernière génération.

Espace de couleur

Le terme Espace de couleur désigne la gamme des couleurs pouvant être représentée. RGB est un espace colorimétrique basé sur le modèle de couleur RGB (soit RVB, rouge, vert et bleu) et destiné essentiellement aux écrans d'ordinateurs. YCbCr est un espace colorimétrique basé sur un signal de luminance (Y) et sur deux signaux de différenciation des couleurs (Cb et Cr).

FLAC (Free Lossless Audio Codec) est un archétype de fichier libre permettant la compression de données audio sans perte. Bien que son taux de compression soit inférieur à ceux d'autres formats de compression audio à perte, il fournit souvent une qualité audio supérieure.

HDMI (High-Definition Multimedia Interface) est une interface multimédia haute définition prenant en charge les signaux vidéo et audio sur une seule connexion numérique. La connexion HDMI assure le transport des signaux vidéo standard, haute définition et des signaux audio multicanaux vers des appareils audiovisuels, comme des téléviseurs équipés HDMI, sous une forme numérique sans dégradation.

Pan scan (PS 4:3)

Format d'écran ayant pour effet de couper les côtes de l'image pour regarder les contenus grand écran (16:9) sur un téléviseur 4:3 raccordé.

Son PCM linéaire

Le PCM linéaire est un format d'enregistrement des signaux utilisé pour les CD audio et certains disques DVD et Blu-ray. Le son sur un CD audio est enregistré à une fréquence d'échantillonnage de 44,1 kHz sur 16 bits. (alors qu'il est enregistré entre 48 kHz sur 16 bits et 96 kHz sur 24 bits sur des disques DVD et entre 48 kHz sur 16 bits et 192 kHz sur 24 bits sur des disques Blu-ray).

Sous-titres

Il s'agit des lignes de texte apparaissant au bas de l'écran traduisant ou transcrivant les dialogues. Ils sont enregistrés sur de nombreux disques DVD et Blu-ray.

Synchronisation audio/vidéo

Synchronisation audio/vidéo, une abréviation de la synchronisation audio/vidéo, un terme technique indiquant la capacité à maintenir la synchronisation des signaux audio et vidéo au cours de la postproduction et de l'émission. Alors que le réglage du décalage audio/vidéo nécessite des opérations complexes de la part de l'utilisateur, l'interface HDMI compte une fonction de synchronisation audio/vidéo automatique. L'appareil effectue donc ce réglage automatiquement et précisément, sans aucune interaction de l'utilisateur.

x. v. Color reproduit une plus grande plage de couleurs qu’auparavant en affichant pratiquement toutes les couleurs que l’œil humain peut détecter.

Généralités

Alimentation

Modèles pour les États-Unis et le Canada : CA 110-240 V, 60 Hz [Modèles pour l'Amérique centrale et du Sud]

CA 110-240 V, 50/60 Hz

[Modèle pour l'Australie] CA 110-240 V, 50 Hz

[Modèles pour le R.-U., l'Europe et la Russie]...... CA 110-240 V, 50 Hz

[Modèle pour la Chine]. CA 110-240 V, 50Hz

[Modèle pour l'Asie]... CA 110-240 V, 50/60 Hz

[Modèle pour la Corée] CA 110-240 V, 60 Hz

Consommation électrique (veille) 0,5 W ou moins

Dimensions (L× H× P) 435× 50× 202 mm

Poids 2,0 kg

Entrée/sortie

Sortie HDMI............ Connecteur de type A×1 480i/576i/480p/576p/720p/1080i/1080p/1080p@24Hz,

Prise en charge de Deep Color, x.v.Color

USB......... Connecteur de type A × 2

Autre connecteur Ethernet × 1

Les caractéristiques techniques sont susceptibles d’être modifiées sans préavis.

Droits d'auteur

• Le support audio-visuel peut être composé d’œuvres soumises à des droits d’auteur qui ne peuvent être enregistrées sans l’autorisation du détenteur du droit d’auteur. Consultez les lois applicables dans votre pays.
• Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole double D sont des marques commerciales de Dolby Laboratories.
• Fabriqué sous licence sous les numéros de brevet américain : 5,956,674; 5,974,380; 6,487,535 et d'autres brevets américains et mondiaux délivrés et en attente. DTS, le symbole, et DTS et le symbole associé sont des marques déposées et DTS Digital Surround et les logos DTS sont des marques commerciales de DTS, Inc. Le produit inclut le logiciel. © DTS, Inc. Tous droits réservés.
• « Blu-ray Disc^TM, « Blu-ray TM, « Blu-ray 3D^TM, « BD-LiveTM », « BONUSVIEWTM » et les logos sont des marques commerciales de la Blu-ray Disc Association. DVD est une marque de DVD Format/Logo Licensing Corporation.
• «HDMI», le logo «HDMI» et «High-Definition Multimedia Interface» sont des marques commerciales ou des marques déposées de HDMI Licensing LLC.
• « x.v.Color » et le logo « x.v.Color » sont des marques commerciales de Sony Corporation.
• « AVCHD » et le logo « AVCHD » sont des marques commerciales de Panasonic Corporation et de Sony Corporation.
• Java ainsi que toutes les marques et logos basés sur Java sont des marques commerciales ou déposées de Sun Microsystems, Inc. aux États-Unis et/ou dans d'autres pays.
• Ce produit est utilisé sous licence en vertu de la licence des portefeuilles de brevets AVC et VC-1 pour l'utilisation à des fins personnelles et non commerciales qui accorde le droit au consommateur de (i) coder de la vidéo conformément aux normes AVC et VC-1 (« vidéo AVC/VC-1 ») et/ou (ii) décoder de la vidéo AVC/VC-1 codée par un consommateur à des fins personnelles et non commerciales et/ou obtenu d'un fournisseur autorisé à fournir de la vidéo AVC/VC-1. Aucune licence n'est accordée ou ne sera considérée comme allouée pour toute autre utilisation. De plus amples informations sont disponibles auprès de MPEG LA, LLC. Visitez http://www.mpegla.com.
• Windows Media Player est une marque déposée ou une marque commerciale de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
• YouTube et le logo YouTube sont des marques commerciales de Google Inc.
• DLNA et DLNA CERTIFIED sont des marques de commerce et/ou des marques de service de Digital Living Network Alliance.

Copyright 2004-2010 Verance Corporation. Cinavia™ est une marque commerciale de Verance Corporation protégée par le brevet américain numéro 7,369,677 et par d'autres brevets mondiaux délivrés et en attente sous licence de Verance Corporation. Tous droits réservés.

Numéros

2ND AUDIO, télécommande 6

3D Message de la Recherche, menu SETUP 24

A/B, télécommande 7

Accessoires fournis 2

Affichage à l'écran, menu SETUP...24

Ajustement de la couleur, menu SETUP 27

Angle, menu à l'écran 17

ANGLE, télécommande 7

Audio, formats de sortie 28

Audio, menu à l'écran 17

AUDIO, télécommande 7

BD-Live 20

Bitrate, menu à l'écran 17

Chapitre, menu à l'écran 17

CLEAR, télécommande 7

Code pays, menu SETUP 25

Configuration requise pour la lecture des fichiers audio 3

Contrôle HDMI, fonction 24

Contrôle HDMI, menu SETUP 24

Contrôle parental, menu SETUP 25

Contrôle, touches de télécommande....8

Couleur, touches de télécommande....7

Curseur, touches de télécommande....8

Dernière mémoire, menu SETUP 25

Désentrelacement vidéo, menu SETUP 27

Deuxième Audio, menu à l'écran 17

Deuxième Marque Audio, menu SETUP 25

Deuxième Vidéo, menu à l'écran 17

Diaporama, menu à l'écran 17

DIGEST, télécommande 7

DLNA, menu SETUP 25

Données disques, lecture 13

DRC, menu SETUP 27

Économiseur d'écran, menu SETUP...24

Espace de couleur, menu SETUP 26

Espace de stockage externe, menu SETUP 24

Etat, menu 18

Guide de dépannage 31

HDMI 1080p 24Hz, menu SETUP...27

HDMI Deep Color, menu SETUP 26

HDMI, menu SETUP 27

Heure, menu à l'écran 17

HOME, menu 13

HOME, télécommande 7

Incrustation, utilisation de la fonction 20

Insérer les paramètres par défaut, menu SETUP 24

Installation facile 12

Installation facile, menu SETUP 24

Langue, menu SETUP 24

Le style de sous-titres, menu à l'écran 17

Lecture automatique du disque, menu SETUP 24

MARKEr, télécommande 6

Marque angle, menu SETUP 25

Mètre à niveau, menu SETUP 24

Mise à niveau du logiciel 30

Mise à niveau logicielle 30

Mode/Modèle de lecture, menu à l'écran 17

Modification du mot de passe, menu SETUP 25

Numérique, touches de télécommande 7

ON SCREEN, télécommande 8

Paramètres audio, menu SETUP 27

Paramètres proxy, menu SETUP 25

Paramètres vidéo, menu SETUP 26

PIP, télécommande 6

Plage/Fichier, menu à l'écran 17

Playback, menu SETUP 25

POP UP/MENU, télécommande 8

Précautions d'emploi pour les disques...4

Processus Vidéo, menu SETUP 27

Raccordement au réseau 11

Raccordement USB 11

Raccordements HDMI 10

Recherche instantanée, menu à l'écran 17

Recherche, fonction 19

Réduction de bruit, menu SETUP 27

Réglages Généraux, menu SETUP... 24

Relecture instantanée, menu à l'écran 17

REPEAT, telecommande 6

Réseau, menu SETUP 25

Sélectionnez la sortie vidéo, menu SETUP 26

SETUP, menu 21

Setup, télécommande 7

Setup, utilisation du menu 23

SHUFFLE, télécommande 6

Signet 19

Sortie 3D, menu SETUP 26

Sortie audio, menu SETUP 27

Sous-titres, menu à l'écran 17

Sous-titres, menu SETUP 24

STATUS, telecommande 7

SUBTITLE, télécommande 7

Synchronisation audio/vidéo, menu SETUP 27

Système d'information, menu SETUP 27

Système TV, menu SETUP 26

Système, menu SETUP 24

Télécommande 6

Test de connexion, menu SETUP 25

Titre, menu à l'écran 17

TOP MENU, télécommande 8

Transitions, menu à l'écran 17

TV, menu SETUP 26

USB contenu, lecture 13

Vidéo Mode, menu SETUP 27

Vidéo, formats de sortie 29

Wizard Initial 12

YouTube, lecture 16

ZOOM, télécommande 7

Information concernant la collecte et le traitement des piles usagées et des déchets d'équipements électriques et électroniques

Les symboles sur les produits, l'emballage et/ou les documents joints signifient que les produits électriques ou électroniques usagés ainsi que les piles ne doivent pas être mélangés avec les déchets domestiques habituels.

Pour un traitement, une récupération et un recyclage appropriés des déchets d'équipements électriques et électroniques et des piles usagées, veuillez les déposer aux points de collecte prévus à cet effet, conformément à la réglementation nationale et aux Directives 2002/96/EC et 2006/66/EC.

En vous débarrassant correctement des déchets d’équipements électriques et électroniques et des piles usagées, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pourrait advenir lors d’un traitement inapproprié des déchets.

Pour plus d'informations à propos de la collecte et du recyclage des déchets d'équipements électriques et électroniques et des piles usagées, veuillez contacter votre municipalité, votre service de traitement des déchets ou le point de vente où vous avez acheté les produits.

Information sur le traitement dans d'autres pays en dehors de l'union européenne

Ces symboles sont seulement valables dans l'Union Européenne. Si vous souhaitez vous débarrasser de déchets d'équipements électriques et électroniques ou de piles usagées, veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée.

Note pour le symbole "pile" (deux exemples de symbole ci-dessous)

Ce symbole peut être utilisé en combinaison avec un symbole chimique. Dans ce cas, il respecte les exigences établies par la Directive pour le produit chimique en question.
