R110 - Équipement audio PHOENIX GOLD - Notice d'utilisation et mode d'emploi gratuit

Type d'enceinte	Subwoofer
Membrane	Aluminium plaqué
Conception	Longue portée
Suspension	Flat Surround
Bobine mobile	Double bobine en cuivre
Cadre	Cadre en aluminium rigide
Bornes	Bornes plaquées or
Design	Haute excursion
Réponse en fréquence	Non précisé
Puissance nominale	Non précisé
Impédance	Non précisé
Diamètre	Non précisé
Type de montage	Montage à grand battement
Température de fonctionnement	Résistant à haute température
Poids	Non précisé

FOIRE AUX QUESTIONS - R110 PHOENIX GOLD

Quels sont les types de connexions disponibles sur le PHOENIX GOLD R110 ?

Le PHOENIX GOLD R110 dispose de connexions RCA pour les entrées audio et de bornes à vis pour les haut-parleurs.

Comment régler le niveau de gain sur le PHOENIX GOLD R110 ?

Pour régler le niveau de gain, tournez le bouton de gain situé sur le panneau avant dans le sens des aiguilles d'une montre pour augmenter le gain et dans le sens inverse pour le diminuer.

Que faire si le son est distordu ?

Vérifiez les connexions des câbles, assurez-vous que le gain n'est pas réglé trop haut et vérifiez que les haut-parleurs sont correctement adaptés à l'amplificateur.

Le PHOENIX GOLD R110 s'éteint-il automatiquement ?

Non, le PHOENIX GOLD R110 ne dispose pas d'une fonction d'extinction automatique. Assurez-vous de l'éteindre manuellement après utilisation.

Comment connecter le PHOENIX GOLD R110 à une source audio ?

Utilisez un câble RCA pour connecter la sortie audio de votre source (comme un autoradio) aux entrées RCA du PHOENIX GOLD R110.

Quels sont les types de haut-parleurs compatibles avec le PHOENIX GOLD R110 ?

Le PHOENIX GOLD R110 est compatible avec des haut-parleurs ayant une impédance de 4 à 8 ohms.

Comment nettoyer le PHOENIX GOLD R110 ?

Utilisez un chiffon doux et sec pour essuyer l'extérieur de l'amplificateur. Évitez d'utiliser des produits chimiques agressifs.

Quelle est la puissance de sortie maximale du PHOENIX GOLD R110 ?

La puissance de sortie maximale du PHOENIX GOLD R110 est de 110 watts par canal à 4 ohms.

MODE D'EMPLOI R110 PHOENIX GOLD

• Pare-poussière monopiece plaqué aluminium
• Enceinte d'ambiance avec contour en caoutchouc de longue portée
• Anneau de centrage plat à excursion linéaire
• Bobines acoustiques en cuivre exempt d'oxygène à haute température Panier rigide en aluminium moulé
• Bornes d'enceinte nickelées de calibre 12
• Modèle de moteur à grand battement

Les caissons d'extrêmes graves sont fabriqués en fonction de normes rigoureuses afin de fournir des années de plaisir acoustique. Il est important que l'enceinte du caisson des extrêmes graves soit construite en fonction de ces mêmes normes rigoureuses. L'enceinte doit comprendre au moins un RP d'au moins 3/4 de pouces. Les vis ou agrafeuses pneumatiques constituent d'excellentes pièces de fixation lorsqu'elles sont utilisées avec une colle force de couleur « jaune » pour le travail du bois qui peut combler les écarts de jointures. Assurez-vous que les panneaux de l'enceinte soient étanches au niveau de toutes les pièces de liaison. Le revêtement des murs à l'aide d'une mastic en polyester épaissi de 1 à 3 pouces suffit.

Votre concessionnaire PG dispose de grandes connaissances, d'outils et d'expérience requise pour la conception et la construction de votre application de caisson d'extrêmes graves. Nous recommandons également de consulter votre concessionnaire afin d'obtenir une assistance technique spécifique se rapportant à votre installation. Les tableaux fournis devraient être utilisés comme référence au moment de construire une enceinte pour votre caisson aux extrêmes graves PG. Les tableaux présentent plusieurs types d'enceinte. L'enceinte de Qualité du son offre une sortie de musique qui est plus profonde, plus serrée et davantage de sortie sonore afin de reproduire véritablement le matériel source d'origine. L'enceinte SPL satisfait le besoin en «basshead» pour une sortie maximale tout en sacrifiant un peu de la qualité du son.

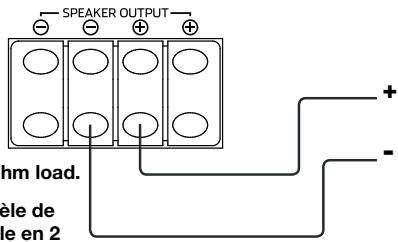

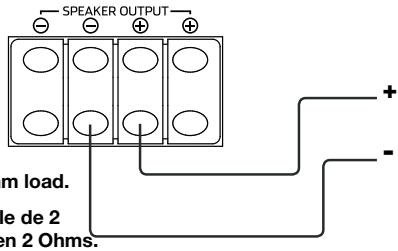

Toutes les bobines mobiles sont câblées en parallèle de 2

Ohms. R250.1 et R500.1 font puissance maximale en 2 Ohms

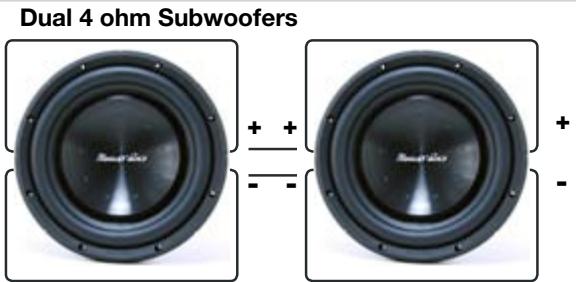

Dual 4 ohm Subwoofer

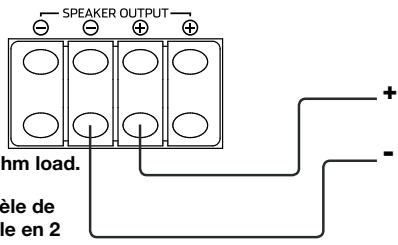

Toutes les bobines mobiles sont câblées en parallèle de 2 Ohms. R250.1 et R500.1 font puissance maximale en 2 Ohms.

Single 4 ohm Subwoofer

Toutes les bobines mobiles sont câblées en parallèle de 2 Ohms. R250.1 et R500.1 font puissance maximale en 2 Ohms.

Dual 4 ohm Subwoofer

Toutes les bobines mobiles sont câblées en parallèle pour 1 Ohms. R1000.1 rend la puissance maximale de charge en 1 ohm.

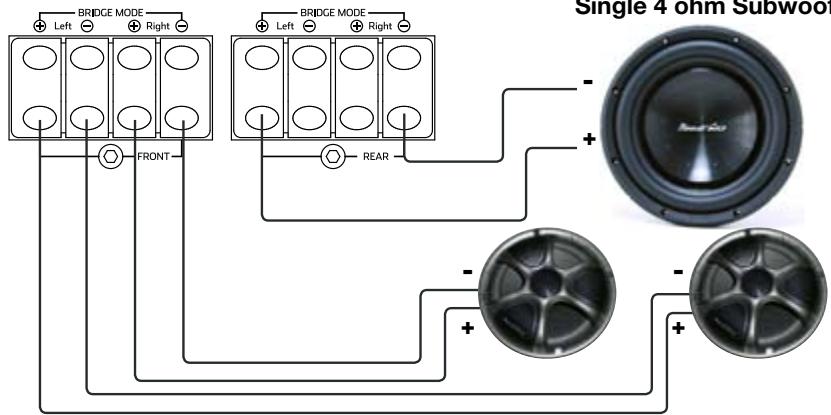

R300.4 et R500.4 font puissance maximale en 4 ohms charge combinée. 2 ohms bridged n'est pas recommandé.

T/S Parameter	R110	R110d	R112	R112d	R210	R210d	R212	R212d
Re (Dcr)	3.4	1.8	3.4	1.8	3.2	1.8	3.2	1.6
FS (Hz)	33.2	35.5	30.1	29.9	30.6	27.2	28.2	26.3
Sd (SqM)	0.033	0.033	0.05	0.05	0.033	0.033	0.05	0.05
BL TM	11.2	6.8	11.1	7.1	11.6	7.1	13	7.6
Qms	3	3.2	2.9	3.8	2.9	3.1	3.6	2.5
Qes	0.7	0.72	0.77	0.83	0.57	0.64	0.59	0.74
Qts	0.53	0.58	0.57	0.68	0.48	0.53	0.5	0.57
Vas (liters)	30.03	37.67	68.69	77.47	33.29	51.8	65.44	81.75
Cms (uM/N)	174.68	243.84	185.46	226.4	215.17	334.94	182.35	227.8
Mms (gms)	91.8	82.26	144.6	124.94	125.47	102.77	175.37	161.14
SPL	90dB	90dB	90dB	90dB	90dB	90dB	90dB	90dB
Impedance (ohms)	Single 4 ohm	Dual 4 ohm	Single 4 ohm	Dual 4 ohm	Single 4 ohm	Dual 4 ohm	Single 4 ohm	Dual 4 ohm
