ZP12D4 - Caisson de basses PHOENIX GOLD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses (subwoofer)
Marque	Phoenix Gold
Modèle	ZP12D4
Taille du haut-parleur	12 pouces (322 mm)
Impédance	2 x 4 Ω (double bobine)
Puissance RMS	1500 W
Puissance maximale	4500 W
Diamètre de la bobine	3 pouces (75 mm)
Diamètre extérieur	322 mm
Diamètre de montage	281,5 mm
Profondeur de montage	186,5 mm
Poids	11,6 kg
Sensibilité	84,9 dB (1W/1m)
Déplacement volumique	3 L
Xmax (excursion linéaire)	17,5 mm
Type d’enceinte recommandée	Enceinte portée de 45 L (accord 40 Hz) ou 60 L (accord 35 Hz)
Section d’évent	200 cm² (45 L) ou 235 cm² (60 L)
Fonctions principales	Subwoofer pour système audio voiture, double bobine, gestion de puissance élevée
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, ne pas utiliser de produits abrasifs
Sécurité	Fixer solidement le subwoofer pour éviter tout déplacement pendant l’utilisation
Garantie	1 an limitée (pièces et main-d’œuvre)

FOIRE AUX QUESTIONS - ZP12D4 PHOENIX GOLD

Quelle est la puissance RMS du ZP12D4 ?

La puissance RMS est de 1500 W, avec une puissance maximale de 4500 W.

Quelle impédance a ce subwoofer ?

Il s'agit d'un modèle à double bobine de 2 x 4 Ω, soit une impédance totale de 8 Ω en série ou 2 Ω en parallèle.

Quel type d'enceinte est recommandé ?

L'enceinte portée est recommandée, avec un volume de 45 L (accord 40 Hz) ou 60 L (accord 35 Hz). L'enceinte scellée n'est pas recommandée pour ce modèle.

Quelles sont les dimensions de montage ?

Le diamètre de montage est de 281,5 mm et la profondeur de montage de 186,5 mm. Le diamètre extérieur est de 322 mm.

Comment câbler un seul subwoofer ?

Vous pouvez le câbler en parallèle pour obtenir une impédance de 2 Ω ou en série pour 8 Ω. Consultez le schéma de câblage dans la notice.

Puis-je utiliser ce subwoofer dans une enceinte scellée ?

Non, l'enceinte scellée n'est pas recommandée pour le ZP12D4. Utilisez une enceinte portée comme indiqué dans les spécifications.

Quel est le poids du subwoofer ?

Le poids est d'environ 11,6 kg.

Que faire si le subwoofer ne fonctionne pas ?

Vérifiez d'abord les connexions et l'alimentation. Si le problème persiste, contactez un installateur professionnel ou le service après-vente Phoenix Gold.

Comment entretenir mon subwoofer ?

Nettoyez la surface avec un chiffon doux et sec. Évitez les produits chimiques ou abrasifs. Assurez-vous que le cône n'est pas endommagé.

Quelle est la garantie ?

Phoenix Gold offre une garantie limitée d'un an à partir de la date d'achat, couvrant les défauts de fabrication. Elle n'est pas transférable.

MODE D'EMPLOI ZP12D4 PHOENIX GOLD

PHOENIX GOLD

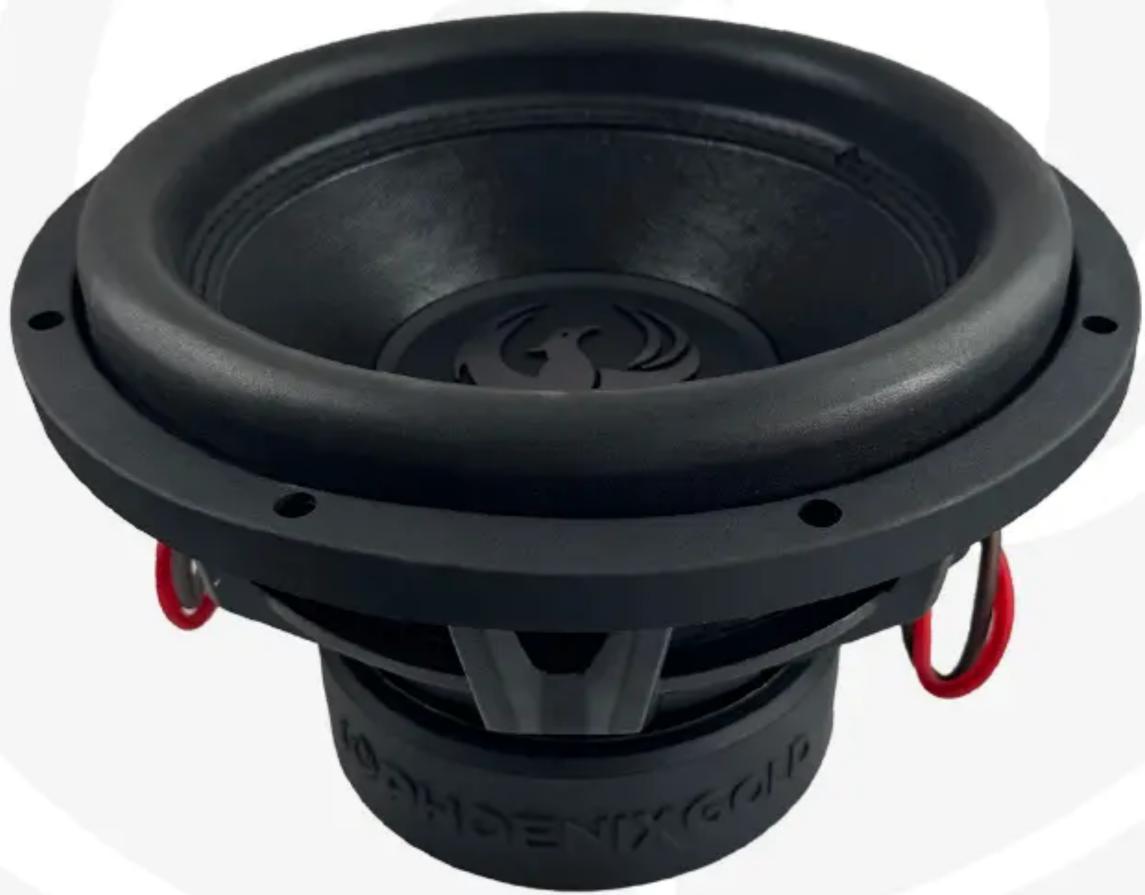

Close-up of a black speaker bowl with red metal rings and 'PHOENIX GOLD' branding (no text or symbols on the object itself)

ZP12D2/D4

12" SUBWOOFER

SPECIFICATIONS

Specifications: ZP12D2 ZP12D4
Speaker Type Subwoofer Subwoofer
Speaker Size 12” (322mm) 12” (322mm)
Impedance 2x2 Ω 2x4 Ω
Power (RMS) 1500 W 1500 W
Power (MAX) 4500 W 4500 W
Voice Coil 3” (75mm) 3” (75mm)
Displacement 3 L 3 L
Mounting Depth	186.5 mm 186.5 mm
Mounting Diameter	281.5 mm 281.5 mm
Outer Diameter	322 mm	322 mm
Weight	11.6 kg	11.6 kg

TS PARAMETERS

Specifications:	ZP12D2	ZP12D4
Sensitivity 83.1dB (1W/1m) 84.9dB (1W/1m)
Re	3.6 Ohm	6.4 Ohm
Fs	32.686 Hz 36.289 Hz
Qms	4.710 2.625
Qes	0.643 0.593
Qts	0.566 0.483
Cms	64.539 μM/N	62.527 μM/N
Vas	24.280 L	25.028 L
BL	20.552 Tm	27.522 Tm
Sd	514.72 cm2	530.93 cm2
Mms	367.367 g	307.625 g
Le:	3.498 mH	5.609 mH
EBP:	50.83 Hz	61.2 Hz
Xmax 17.5 mm	17.5 mm

SUBWOOFER CONNECTIONS

SINGLE SUBWOOFER SYSTEM WIRED IN PARALLEL

Pure electrical circuit lines without any symbols

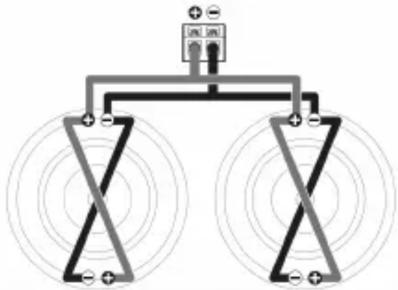

DUAL SUBWOOFER SYSTEM WIRED IN PARALLEL

Pure electrical circuit lines without any symbols

SINGLE SUBWOOFER SYSTEM WIRED IN SERIES

Pure electrical circuit lines without any symbols

DUAL SUBWOOFER SYSTEM WIRED IN SERIES - PARALLEL

Pure electrical circuit lines without any symbols

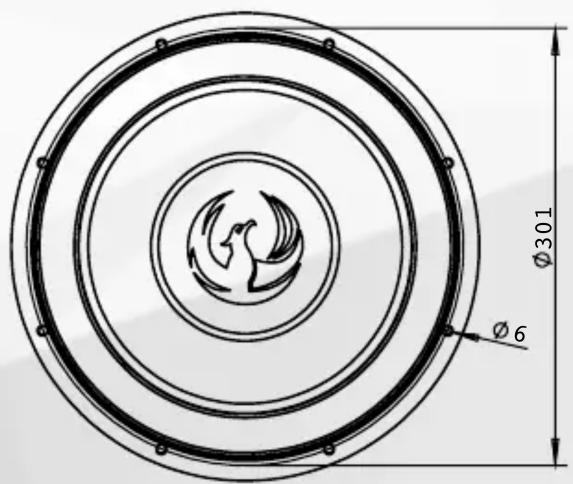

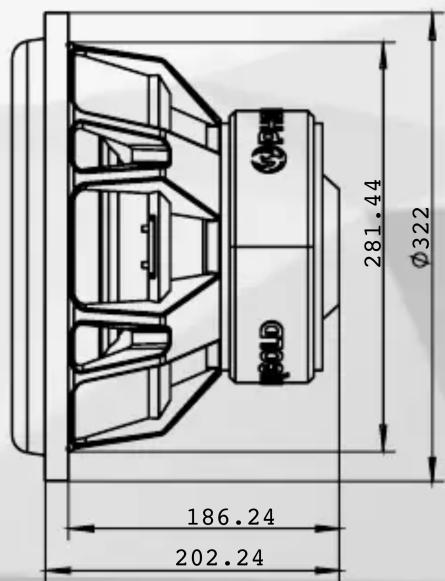

ZP12 CRITICAL DIMESIONS

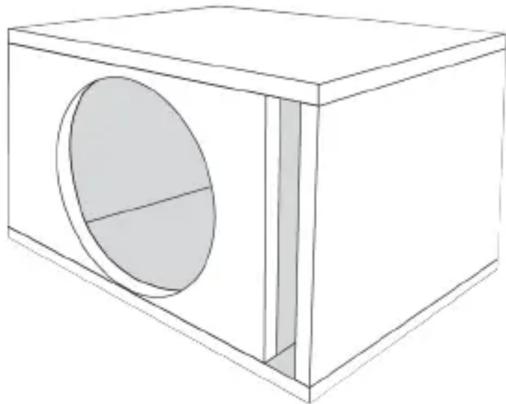

ENCLOSURES

Line drawing of a rectangular box with a circular opening and internal partition (no text or symbols)

Specifications: ZP12D2 (Series) ZP12D4 (Series)
Displacement 3 L / 0.1ft3 3 L / 0.1ft3
Sealed Enclosure: 20L- 35L / 0.9 - 1.2ft3 Not Recommended

Ported Enclosure Small: 45L / 1.58ft3 45L / 1.58ft3
Tuning 40hz 40hz
Port Area 200cm2 / 31in2 200cm2 / 31in2

Ported Enclosure recommended:	60L / 2.1ft3 60L / 2.1ft3
Tuning 35hz 35hz
Port Area 235cm2 / 36in2	235cm2 / 36in2

Disclaimer

Always ensure the subwoofer is securely attached, to avoid movement. PHOENIX GOLD accepts no responsibility for damage or injury in relation to inappropriate securing of this product.

Phoenix Gold Product Warranty

LIMITED WARRANTY ON SUBWOOFERS

Phoenix Gold warrants this product to be free of defects in materials and workmanship for a period of one (1) years from the original date of purchase. This warranty is not transferable and applies only to the original purchaser from an authorized Phoenix Gold dealer. Should service be necessary under this warranty for any reason due to manufacturing defect or malfunction, Phoenix Gold or it's Country distributor / reseller will (at its discretion) repair or replace the defective product with new or re-manufactured product at no charge. Damage caused by the following is not covered under warranty: accident, misuse, abuse, product modification or neglect, failure to follow installation instructions, unauthorized repair attempts, misrepresentations by the seller. This warranty does not cover incidental or consequential damages and does not cover the cost of removing or reinstalling the unit(s). Cosmetic damage due to accident or normal wear and tear is not covered under warranty.
