Type de produit	Kit haut-parleur 2 voies
Marque	Phoenix Gold
Modèle	ZDSKSZ1
Dimensions haut-parleur	165 mm (6,5 pouces)
Dimensions tweeter	0,78 pouce (19,8 mm)
Réponse en fréquence	60 Hz - 20 kHz
Puissance RMS	75 W
Puissance maximale	150 W
Impédance	4 Ω
Sensibilité	89 dB (1W/1m)
Fréquence de résonance (Fs)	62 Hz
Facteur de qualité (Qts)	0,593
Type de crossover	Filtres passe-haut et passe-bas externes
Bobine acoustique	25 mm (1 pouce)
Matériau du cône	Polypropylène avec suspension caoutchouc
Contenu du kit	2 haut-parleurs, 2 tweeters, 2 anneaux adaptateurs haut-parleur, 2 adaptateurs tweeter, 2 filtres LP4000, 2 filtres HP5000-6, faisceaux de câbles
Montage	Portes avant de véhicules Suzuki (liste d'adaptation incluse)
Installation	Plug & Play avec adaptateurs et connecteurs
Entretien	Nettoyer avec un chiffon sec et doux
Sécurité	Fixer solidement pour éviter tout déplacement pendant la conduite
Garantie	1 an contre les défauts de fabrication

FOIRE AUX QUESTIONS - ZDSKSZ1 PHOENIX GOLD

Comment installer le kit haut-parleur Phoenix Gold ZDSKSZ1 ?

Suivez le guide de démarrage rapide : vissez le haut-parleur dans l'anneau adaptateur, connectez le filtre ZZF-LP4000 au haut-parleur, puis branchez le faisceau. Pour le tweeter, insérez-le dans son adaptateur, fixez la plaque inférieure, connectez le filtre ZZF-HP5000-6 et le faisceau. Assurez-vous que toutes les connexions sont sécurisées.

Quels véhicules sont compatibles avec le ZDSKSZ1 ?

Le kit est conçu pour les portes avant de nombreux modèles Suzuki : Baleno (2015+), Ciaz, DZire, Ertiga, Fronx, Grand Vitara, Ignis, Kizashi, S-Cross, Swift, SX4, Vitara Brezza, XL6. Consultez la liste d'adaptation complète sur le site Phoenix Gold.

Quelle est la puissance maximale supportée par ces haut-parleurs ?

La puissance RMS est de 75 W et la puissance maximale de 150 W. L'impédance est de 4 Ω. Assurez-vous que votre autoradio ou amplificateur délivre une puissance adaptée pour éviter toute détérioration.

Le kit comprend-il des câbles de branchement ?

Oui, le kit inclut deux faisceaux de haut-parleurs et deux faisceaux de tweeters avec connecteurs. Vous n'avez pas besoin d'acheter des câbles supplémentaires pour l'installation de base.

Comment entretenir les haut-parleurs ZDSKSZ1 ?

Nettoyez les cônes et les tweeters avec un chiffon sec et doux. Évitez les produits chimiques ou l'eau. Vérifiez régulièrement les fixations et les connexions pour garantir une performance optimale.

Puis-je utiliser ces haut-parleurs sans filtre externe ?

Non, le kit est livré avec des filtres passe-bas (LP4000) et passe-haut (HP5000-6) qui sont essentiels pour séparer les fréquences et protéger les composants. Il est impératif de les utiliser.

Que faire si un haut-parleur ne fonctionne pas ?

Vérifiez les connexions des faisceaux et des filtres. Assurez-vous que l'autoradio envoie bien le signal. Si le problème persiste, contactez le service après-vente Phoenix Gold sous garantie.

Le kit ZDSKSZ1 est-il adapté à un usage en extérieur ou en bateau ?

Non, ce kit est conçu pour une utilisation en intérieur de véhicule uniquement. Les matériaux ne sont pas étanches ni résistants aux UV. Une exposition à l'humidité ou au soleil peut endommager les haut-parleurs.

Y a-t-il une période de rodage nécessaire ?

Il est recommandé de faire fonctionner les haut-parleurs à volume modéré pendant les premières 20 à 30 heures pour assouplir la suspension. Évitez les fortes puissances dès le début.

Où trouver la notice complète du Phoenix Gold ZDSKSZ1 ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez aussi demander une traduction dans votre langue via le formulaire prévu.

MODE D'EMPLOI ZDSKSZ1 PHOENIX GOLD

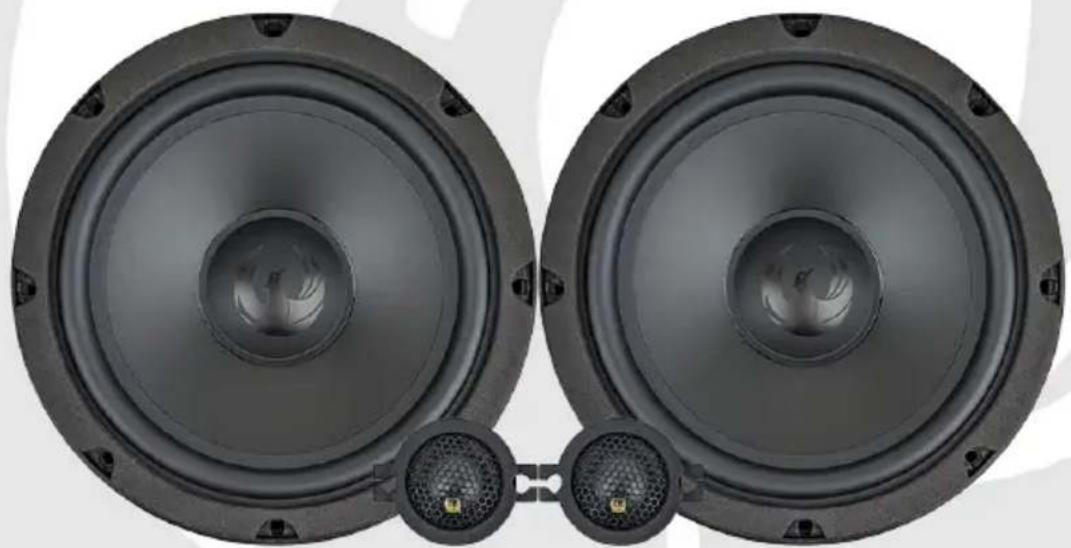

Two black speaker amplifiers with visible sound waves and connectors, shown from side and top views (no text or symbols)

ZDSKSZ1

Plug & Play 2-Way Speaker Upgrade Kit

150W MAX POWER

75W RMS

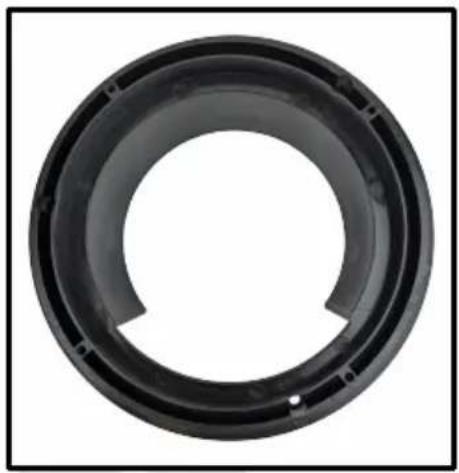

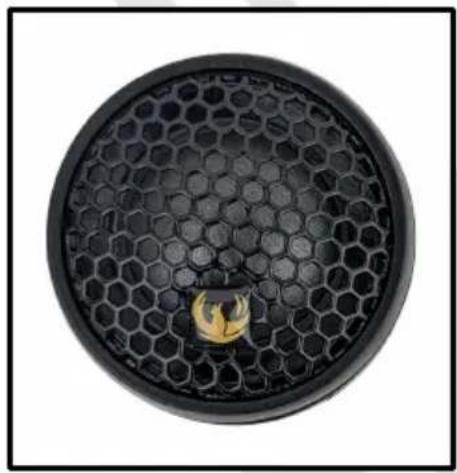

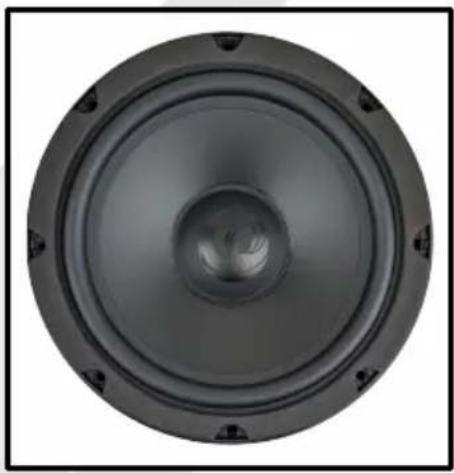

2x Speakers 2x Adapter Rings 2x Tweeters

Close-up of a black speaker cone with concentric rings and mounting holes (no text or symbols visible)

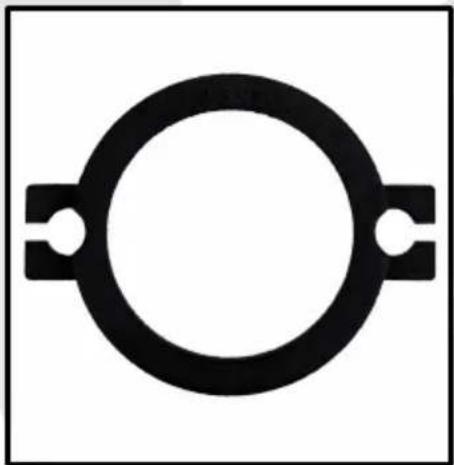

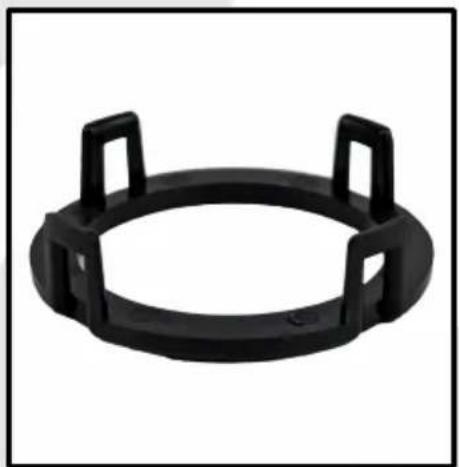

2x Tweeter Adapters

Circular black plastic ring component with a curved cutout, no text or symbols visible

Black plastic ring component with two side brackets (no text or symbols visible)

Circular black hexagonal mesh fan with a small yellow object at the center (no text or symbols visible)

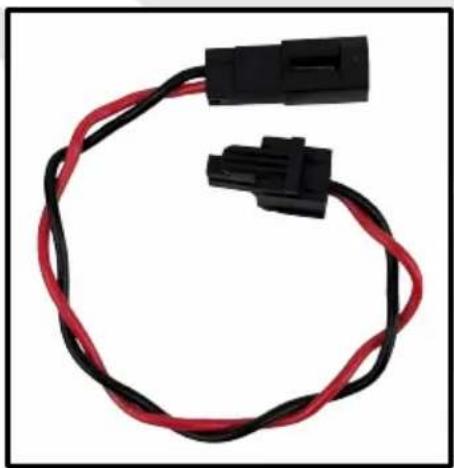

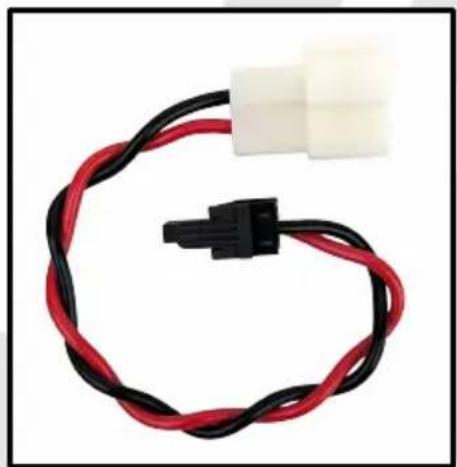

2x Speaker Harness 2x

Coiled black and red electrical connector with two white connectors (no text or symbols visible)

Simple black circular component with two side notches, no text or symbols present

2x Tweeter Harness

Coiled black and red electrical plug with a small connector (no visible text or symbols)

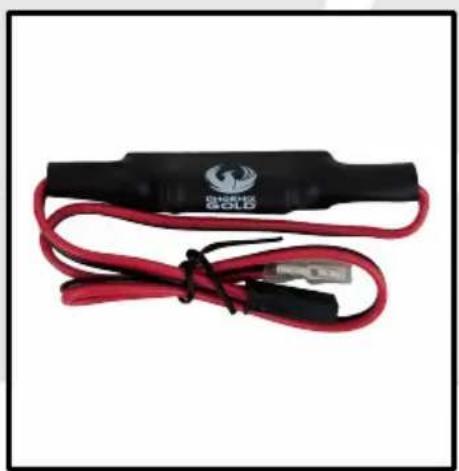

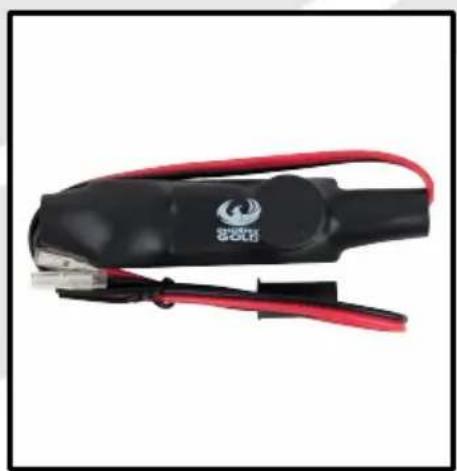

2x ZZF-LP4000 2x ZZF-HP5000-6

Close-up of a black and red electrical clamp tool with a metallic connector (no visible text or symbols)

Coiled black and red electrical connector with two connectors (no text or symbols visible)

Quick Start Guide

1

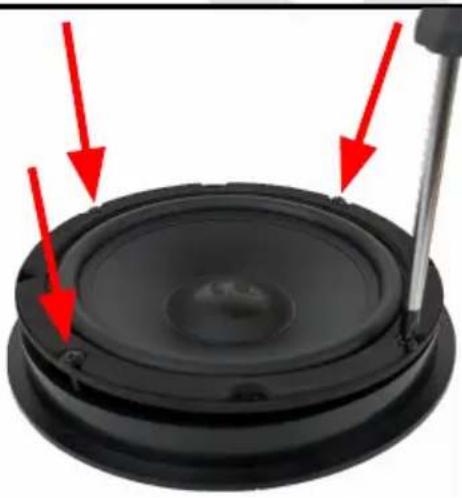

Screw the speaker into the speaker adapter.

Close-up of a black speaker component with red arrows pointing to the speaker rim (no text or symbols visible)

2

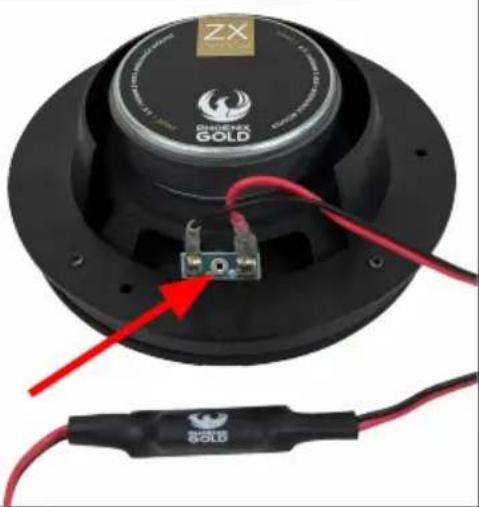

Connect the ZZF-LP4000 filter to the speaker.

Close-up of a speaker with gold connector and wiring, no visible text or symbols on the component itself

3

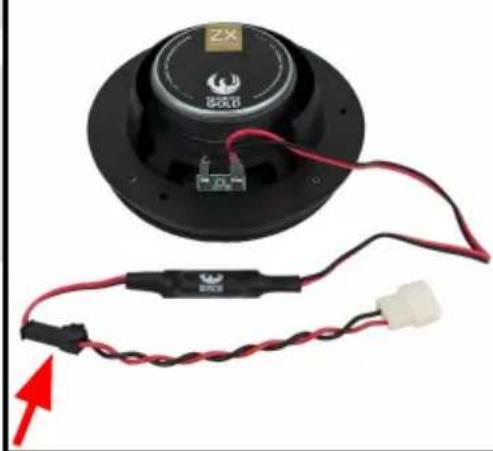

Connect the speaker connector to the ZZF-LP4000 filter.

Close-up of a speaker with exposed audio components and wiring, no visible text or symbols

Quick Start Guide

4

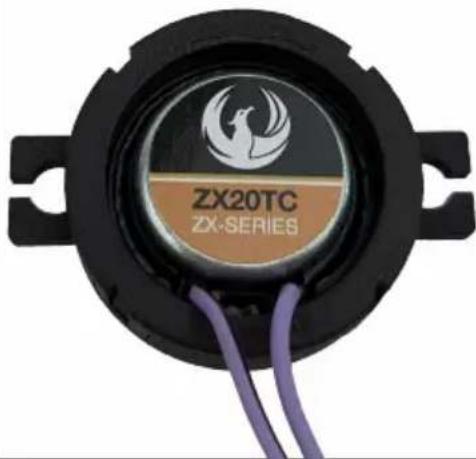

Put the tweeter into the tweeter adapter.

5

Attach the bottom plate to the back of the tweeter adapter.

6

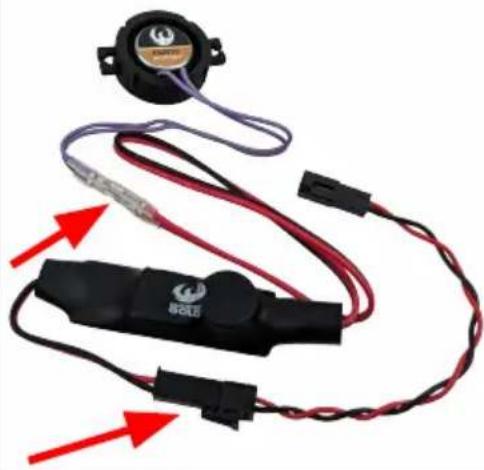

Connect the ZZF-HP5000-6 filter to the tweeter.

Connect the tweeter harness to the ZZF-HP5000-6 filter.

Close-up of a black electronic device with red and purple wires, no visible text or symbols

Specifications

Speaker Type: 2-Way Speaker Kit
Speaker Size: 6.5” (165mm) / 0.78”
Frequency Response: 60Hz - 20kHz
Power Handling (RMS): 75W
Power Handling (MAX): 150W
Impedance: 4Ω
Sensitivity: 89dB (1W/1m)
Fs: 62Hz
Qts: 0.593
Crossover: Inline Crossovers
1” (25mm) Voice Coil
Polypropylene cone with rubber surround

Fitment List

Make Model Year Fitment
Suzuki Baleno 2015 - 2019 (I) Front Doors
Suzuki Baleno 2019 - 2022 (I) (Facelift) Front Doors
Suzuki Baleno 2022 → (II) Front Doors
Suzuki Brezza 2022 → (YH) Front Doors
Suzuki Ciaz 2014 - 2018 (VC) Front Doors
Suzuki Ciaz 2018 → (VC) (Facelift) Front Doors
Suzuki DZire 2017 - 2020 (III) Front Doors
Suzuki DZire 2020 → (III) (Facelift) Front Doors
Suzuki	Ertiga	2018 - 2022 (NC)	Front Doors
Suzuki	Ertiga	2022 → (NC) (Facelift)	Front Doors
Suzuki Fronx	2023 →	Front Doors
Suzuki	Grand Vitara	2005 - 2009 (JT)	Front Doors
Suzuki	Grand Vitara	2009 - 2012 (JT) (Facelift)	Front Doors
Suzuki	Grand Vitara	2013 - 2015 (JT) (2nd Facelift)	Front Doors
Suzuki	Grand Vitara	2022 → (YK/YM)	Front Doors
Suzuki Ignis	2016 - 2020 (MF)	Front Doors
Suzuki	Ignis	2020 → (MF) (Facelift)	Front Doors

Fitment List

Make Model Year Fitment
Suzuki Kizashi 2010 - 2014 Front Doors
Suzuki S-Cross 2015 - 2017 (JY) Front Doors
Suzuki S-Cross 2017 - 2021 (JY) (Facelift) Front Doors
Suzuki S-Cross 2021 → (III) Front Doors
Suzuki Swift 2011 - 2013 (AZG) Front Doors
Suzuki Swift 2013 - 2017 (AZG) (Facelift) Front Doors
Suzuki Swift 2017 - 2020 (A2L) Front Doors
Suzuki Swift 2020 → (A2L) (Facelift) Front Doors
Suzuki Swift Dzire 2012 - 2015 (II)	Front Doors
Suzuki Swift Dzire 2015 - 2017 (II) (Facelift)	Front Doors
Suzuki SX4	2006 - 2010 (I)	Front Doors
Suzuki	SX4	2010 - 2014 (I) (Facelift)
Suzuki SX4	2015 - 2016 (II)	Front Doors
Suzuki	SX4	2016 - 2021 (II) (Facelift)
Suzuki SX4	2021 → (III) Front Doors
Suzuki	Vitara Brezza	2016 - 2019 (YF)
Suzuki	Vitara Brezza	2020 - 2022 (YF) (Facelift)

Fitment List

Make Model Year Fitment
Suzuki Vitara Brezza 2022 → Front Doors
Suzuki XL6 2019 - 2022 Front Doors
Suzuki XL6 2022 → (Facelift) Front Doors
See the latest updated compatibility list in the PG ZD Fitment List

Disclaimer

Always ensure the speaker is securely attached. Phoenix Gold accepts no responsibility for damage or injury in relation to inappropriate securing of this product.

Phoenix Gold Product Warranty

LIMITED WARRANTY ON SPEAKERS

Phoenix Gold warrants this product to be free of defects in materials and workmanship for a period of one (1) years from the original date of purchase. This warranty is not transferable and applies only to the original purchaser from an authorized Phoenix Gold dealer. Should service be necessary under this warranty for any reason due to manufacturing defect or malfunction, Phoenix Gold or it's Country distributor / reseller will (at its discretion) repair or replace the defective product with new or re-manufactured product at no charge. Damage caused by the following is not covered under warranty: accident, misuse, abuse, product modification or neglect, failure to follow installation instructions, unauthorized repair attempts, misrepresentations by the seller. This warranty does not cover incidental or consequential damages and does not cover the cost of removing or reinstalling the unit(s). Cosmetic damage due to accident or normal wear and tear is not covered under warranty.
