ZP12D2 - Caisson de basses PHOENIX GOLD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses (Subwoofer) 12"
Marque	Phoenix Gold
Modèle	ZP12D2
Taille du haut-parleur	12" (322 mm)
Impédance	2 x 2 Ω (bobines doubles)
Puissance RMS	1500 W
Puissance maximale	4500 W
Bobine mobile	3" (75 mm)
Déplacement	3 L
Profondeur de montage	186.5 mm
Diamètre de montage	281.5 mm
Diamètre extérieur	322 mm
Poids	11.6 kg
Sensibilité	83.1 dB (1W/1m)
Xmax (excursion linéaire)	17.5 mm
Enceinte scellée recommandée	20 à 35 L (0.9 - 1.2 ft³)
Enceinte accordée recommandée	60 L (2.1 ft³) accordée à 35 Hz
Type d'alimentation	Passif (nécessite amplificateur externe)
Fonctions principales	Reproduction des basses fréquences, double bobine mobile pour flexibilité de câblage
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter les produits chimiques.
Sécurité	Fixer solidement pour éviter tout déplacement. Respecter les puissances nominales.
Pièces détachées et réparabilité	Garantie limitée d'un an. Aucune pièce détachable par l'utilisateur. Réparation par un centre agréé.
Informations générales	Utilisation en caisson de basses pour systèmes audio. Vérifier la compatibilité avec l'amplificateur.

FOIRE AUX QUESTIONS - ZP12D2 PHOENIX GOLD

Quelle est la puissance RMS du subwoofer ZP12D2 ?

La puissance RMS est de 1500 W, avec une puissance maximale de 4500 W.

Quelle est l'impédance du ZP12D2 ?

Le ZP12D2 possède deux bobines mobiles de 2 Ω chacune, permettant des configurations en série, parallèle ou série-parallèle.

Quel type d'enceinte est recommandé pour le ZP12D2 ?

Pour le ZP12D2, une enceinte scellée de 20 à 35 L est recommandée. Une enceinte accordée de 60 L avec un accord à 35 Hz est également conseillée pour de meilleures performances.

Comment câbler un seul subwoofer ZP12D2 ?

Vous pouvez câbler les bobines en série pour obtenir 4 Ω, ou en parallèle pour obtenir 1 Ω. Consultez le schéma de câblage dans la notice.

Quelle est la profondeur de montage du ZP12D2 ?

La profondeur de montage est de 186,5 mm. Assurez-vous que votre caisson offre suffisamment d'espace.

Quel est le diamètre de découpe nécessaire ?

Le diamètre de montage est de 281,5 mm. Le diamètre extérieur total est de 322 mm.

Quelle est la sensibilité du ZP12D2 ?

La sensibilité est de 83,1 dB (1W/1m), ce qui est typique pour un subwoofer de cette puissance.

Quelle est la garantie du Phoenix Gold ZP12D2 ?

Phoenix Gold offre une garantie limitée d'un an à compter de la date d'achat originale, couvrant les défauts de matériaux et de fabrication.

Puis utiliser le ZP12D2 en enceinte scellée ?

Oui, une enceinte scellée de 20 à 35 L est recommandée. Cela offre une réponse en fréquence contrôlée.

Quel est le poids du subwoofer ZP12D2 ?

Le poids est de 11,6 kg. Assurez-vous que le caisson est suffisamment solide pour le supporter.

MODE D'EMPLOI ZP12D2 PHOENIX GOLD

PHOENIX GOLD

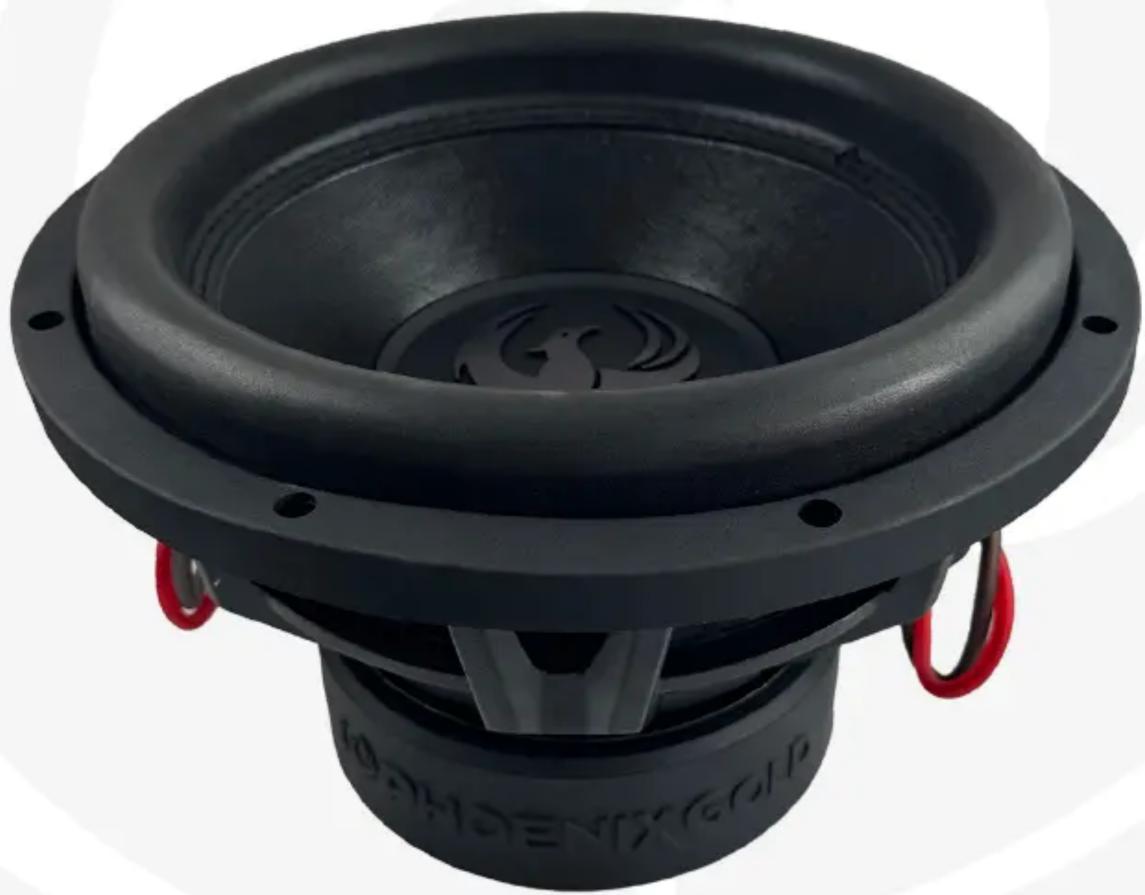

Close-up of a black speaker bowl with red metal rings and 'PHOENIX GOLD' branding (no text or symbols on the object itself)

ZP12D2/D4

12" SUBWOOFER

SPECIFICATIONS

Specifications: ZP12D2 ZP12D4
Speaker Type Subwoofer Subwoofer
Speaker Size 12” (322mm) 12” (322mm)
Impedance 2x2 Ω 2x4 Ω
Power (RMS) 1500 W 1500 W
Power (MAX) 4500 W 4500 W
Voice Coil 3” (75mm) 3” (75mm)
Displacement 3 L 3 L
Mounting Depth	186.5 mm 186.5 mm
Mounting Diameter	281.5 mm 281.5 mm
Outer Diameter	322 mm	322 mm
Weight	11.6 kg	11.6 kg

TS PARAMETERS

Specifications:	ZP12D2	ZP12D4
Sensitivity 83.1dB (1W/1m) 84.9dB (1W/1m)
Re	3.6 Ohm	6.4 Ohm
Fs	32.686 Hz 36.289 Hz
Qms	4.710 2.625
Qes	0.643 0.593
Qts	0.566 0.483
Cms	64.539 μM/N	62.527 μM/N
Vas	24.280 L	25.028 L
BL	20.552 Tm	27.522 Tm
Sd	514.72 cm2	530.93 cm2
Mms	367.367 g	307.625 g
Le:	3.498 mH	5.609 mH
EBP:	50.83 Hz	61.2 Hz
Xmax 17.5 mm	17.5 mm

SUBWOOFER CONNECTIONS

SINGLE SUBWOOFER SYSTEM WIRED IN PARALLEL

Pure electrical circuit lines without any symbols

DUAL SUBWOOFER SYSTEM WIRED IN PARALLEL

Pure electrical circuit lines without any symbols

SINGLE SUBWOOFER SYSTEM WIRED IN SERIES

Pure electrical circuit lines without any symbols

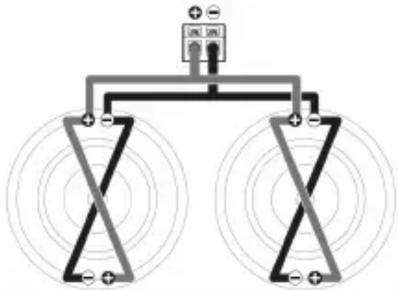

DUAL SUBWOOFER SYSTEM WIRED IN SERIES - PARALLEL

Pure electrical circuit lines without any symbols

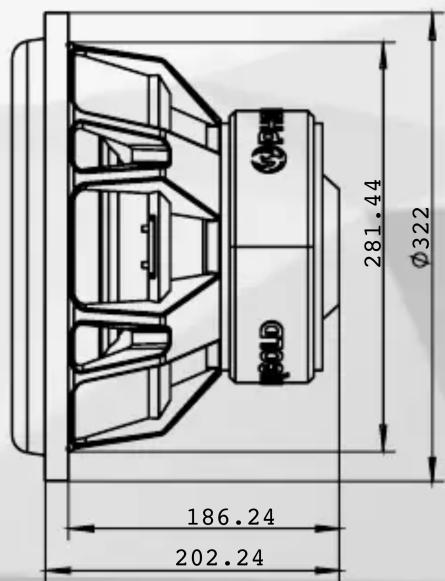

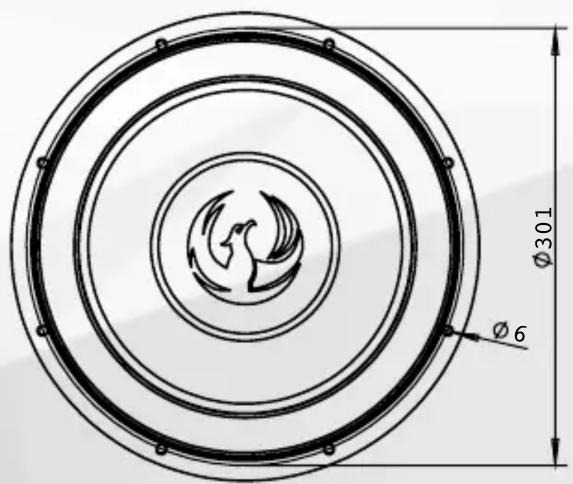

ZP12 CRITICAL DIMESIONS

ENCLOSURES

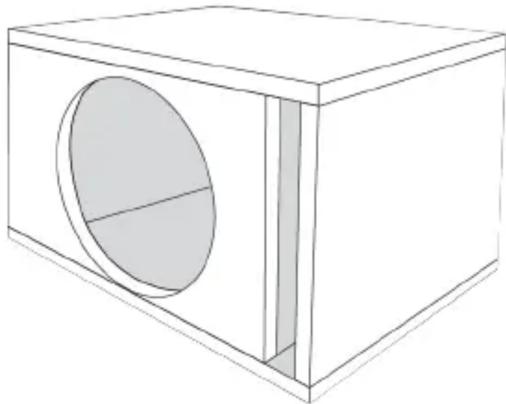

Line drawing of a rectangular box with a circular opening and internal partition (no text or symbols)

Specifications: ZP12D2 (Series) ZP12D4 (Series)
Displacement 3 L / 0.1ft3 3 L / 0.1ft3
Sealed Enclosure: 20L- 35L / 0.9 - 1.2ft3 Not Recommended

Ported Enclosure Small: 45L / 1.58ft3 45L / 1.58ft3
Tuning 40hz 40hz
Port Area 200cm2 / 31in2 200cm2 / 31in2

Ported Enclosure recommended:	60L / 2.1ft3 60L / 2.1ft3
Tuning 35hz 35hz
Port Area 235cm2 / 36in2	235cm2 / 36in2

Disclaimer

Always ensure the subwoofer is securely attached, to avoid movement. PHOENIX GOLD accepts no responsibility for damage or injury in relation to inappropriate securing of this product.

Phoenix Gold Product Warranty

LIMITED WARRANTY ON SUBWOOFERS

Phoenix Gold warrants this product to be free of defects in materials and workmanship for a period of one (1) years from the original date of purchase. This warranty is not transferable and applies only to the original purchaser from an authorized Phoenix Gold dealer. Should service be necessary under this warranty for any reason due to manufacturing defect or malfunction, Phoenix Gold or it's Country distributor / reseller will (at its discretion) repair or replace the defective product with new or re-manufactured product at no charge. Damage caused by the following is not covered under warranty: accident, misuse, abuse, product modification or neglect, failure to follow installation instructions, unauthorized repair attempts, misrepresentations by the seller. This warranty does not cover incidental or consequential damages and does not cover the cost of removing or reinstalling the unit(s). Cosmetic damage due to accident or normal wear and tear is not covered under warranty.
