Type de produit	Amplificateur de voiture 4 canaux
Marque	XTANT
Modèle	X2.1004
Puissance de sortie RMS (4 ohms)	100 W par canal
Puissance de sortie RMS (2 ohms)	150 W par canal
Puissance en pont (4 ohms)	300 W x 2
Impédance d'entrée	10 kΩ
Réponse en fréquence	20 Hz - 20 kHz
Rapport signal/bruit	> 90 dB
Distorsion harmonique totale	< 0.05 %
Tension d'alimentation	12 V DC (10-16 V)
Consommation maximale	30 A
Filtre coupe-bas (LPF)	50 Hz - 250 Hz
Filtre coupe-haut (HPF)	20 Hz - 200 Hz
Dimensions (L x l x h)	210 x 150 x 55 mm
Poids net	1.8 kg
Matériau du boîtier	Aluminium anodisé
Refroidissement	Ventilé (ventilateur intelligent)
Entrées audio	4 x RCA (ligne)
Sorties haut-parleurs	4 x bornes à vis (2 Ω stables)
Protection intégrée	Court-circuit, surchauffe, surtension
Entretien et nettoyage	Essuyer avec un chiffon sec ; éviter les liquides
Pièces détachées	Fusible de rechange (30 A), kit de montage
Réparabilité	Les composants internes ne sont pas réparables par l'utilisateur

FOIRE AUX QUESTIONS - X2.1004 XTANT

Comment brancher cet amplificateur sur une autoradio ?

Utilisez des câbles RCA pour relier les sorties préamplifiées de l'autoradio aux entrées de l'amplificateur. Assurez-vous que l'autoradio est éteint lors du branchement. Consultez le schéma de connexion dans la notice.

Quel câble d'alimentation utiliser ?

Un câble de section 8 AWG (environ 10 mm²) est recommandé pour une installation standard. Reliez la borne +12V à la batterie via un fusible de 30 A, et la borne GND à un point de masse propre du véhicule.

Puis-je utiliser cet amplificateur avec des haut-parleurs de 8 ohms ?

Oui, mais la puissance délivrée sera plus faible (environ 50 W par canal). L'impédance minimale par canal est de 2 ohms, donc 8 ohms est sans risque.

Comment faire un montage en pont (bridgé) ?

Pour ponté deux canaux, utilisez les bornes positives de l'un et négatives de l'autre (ex: canal 1+ et canal 2-). L'impédance minimale en pont est de 4 ohms. La puissance combinée est de 300 W.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez le fusible d'alimentation, la connexion du fil REM (télécommande) qui doit recevoir 12V lorsque l'autoradio est allumé, et la masse. Un multimètre peut aider à diagnostiquer.

Est-ce que cet amplificateur est compatible avec un caisson de basses passif ?

Oui, vous pouvez utiliser deux canaux en pont pour un caisson de basses de 4 ohms. Le filtre LPF (passe-bas) est réglable de 50 à 250 Hz pour adapter la fréquence de coupure.

Comment régler les filtres et les gains ?

Réglez d'abord le volume de l'autoradio à 75 % maximum. Ajustez le gain de l'amplificateur jusqu'à ce que le son soit clair sans distorsion. Utilisez les filtres HPF pour les haut-parleurs médium/aigus et LPF pour le caisson.

Quelle est la fonction du filtre coupe-bas (LPF) ?

Le LPF (Low Pass Filter) laisse passer les fréquences basses (en dessous de la fréquence choisie) et atténue les aigus. Il est utilisé pour un caisson de basses ou des haut-parleurs d'extrêmes graves.

L'amplificateur chauffe beaucoup, est-ce normal ?

Un échauffement modéré est normal, mais s'il devient brûlant, vérifiez la ventilation, l'impédance des haut-parleurs et le réglage du gain. L'amplificateur dispose d'une protection thermique qui le coupe en cas de surchauffe.

Où trouver un fusible de rechange ?

Le fusible est un modèle ATO/ATC de 30 A. Vous pouvez l'acheter dans les magasins d'électronique automobile ou en ligne. Vérifiez la polarité avant de remplacer.

MODE D'EMPLOI X2.1004 XTANT

La Lista de partes, Liste de parties, Ersatzteilliste

Un 4Ω haut-parleur représentera un 4Ω charge.

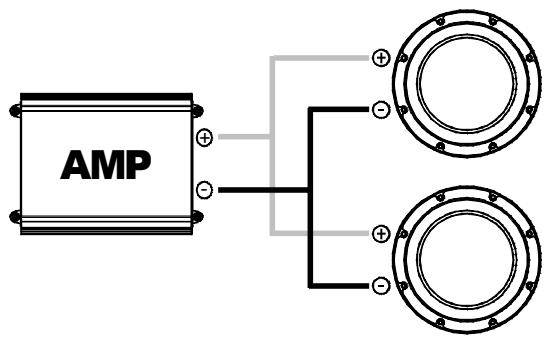

Deux Haut-parleurs ont télégraphie dans l'analogie;

Quatre Haut-parleurs ont télégraphie dans l'analogie, Vier Sprecher haben parallel verdrahtet):

Trois Haut-parleurs ont télégraphie dans l'analogie, Drei Sprecher haben parallel verdrahtet):
