M812 - Haut-parleur XTANT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur de subwoofer
Taille	12 pouces (30.5 cm)
Impédance	8 ohms
Puissance admissible (RMS)	200 Watts
Sensibilité	~115 dB (1W/1m)
Réponse en fréquence (enceinte scellée)	46 - 59 Hz (F3)
Réponse en fréquence (enceinte ventilée)	35 - 44 Hz (F3)
Volume d'enceinte scellée recommandé	1.00 à 2.00 pi³ (28 à 57 L)
Volume d'enceinte ventilée recommandé	2.00 à 3.00 pi³ (57 à 85 L)
Volume du haut-parleur	0.08 pi³ (2.1 L)
Matériau du cône	Non spécifié
Bobine mobile	Non spécifié
Poids	~5 kg (estimation)
Application	Auto (caisson de basse)
Entretien	Nettoyer avec un chiffon doux et sec
Précautions de sécurité	Utiliser dans un endroit sec et ventilé ; éviter l'humidité

FOIRE AUX QUESTIONS - M812 XTANT

Quelle est la puissance maximale du subwoofer XTANT M812 ?

La puissance RMS maximale est de 200 Watts, limitée par la course du haut-parleur. Cela correspond à une puissance continue recommandée.

Quels types d'enceintes sont recommandés pour ce subwoofer ?

Ce subwoofer peut être utilisé dans des enceintes scellées (volumes de 28 à 57 L) ou ventilées (57 à 85 L) avec des dimensions d'évent spécifiques. Des configurations passe-bande sont également possibles.

Comment installer le subwoofer XTANT M812 dans une voiture ?

Installez le subwoofer dans un caisson adapté aux dimensions spécifiées. Assurez-vous que le caisson est solidement fixé et que les connexions électriques (amplificateur 8 ohms) sont correctement réalisées. Utilisez des câbles de diamètre adapté.

Quel volume d'enceinte choisir pour des basses profondes ?

Pour des basses plus profondes, privilégiez un volume scellé plus grand (jusqu'à 2 pi³) ou un volume ventilé (jusqu'à 3 pi³) avec un accord plus bas. Par exemple, 3 pi³ ventilé donne un F3 de 35 Hz.

Le subwoofer nécessite-t-il un amplificateur externe ?

Oui, c'est un haut-parleur passif. Il doit être connecté à un amplificateur délivrant jusqu'à 200 Watts RMS sous 8 ohms pour fonctionner correctement.

Comment entretenir le subwoofer XTANT M812 ?

Nettoyez régulièrement le cône et la membrane avec un chiffon doux et sec. Évitez tout contact avec l'eau ou les produits chimiques. Vérifiez les connexions électriques périodiquement.

Quels câbles utiliser pour connecter le subwoofer ?

Utilisez des câbles d'enceinte de section suffisante (au moins 1.5 mm²) pour supporter 200 Watts. Les connexions doivent être fermes et isolées.

Quelle est l'impédance du subwoofer ?

L'impédance nominale est de 8 ohms. Assurez-vous que votre amplificateur est compatible avec cette charge.

Puis-je utiliser ce subwoofer à la maison ?

Oui, dans un caisson adapté, il peut convenir pour une utilisation domestique avec un amplificateur adapté. Toutefois, il est conçu pour l'automobile donc les performances en intérieur peuvent varier.

Comment éviter d'endommager le subwoofer ?

Respectez la puissance RMS maximale (200 W) et utilisez un filtre passe-bas (fréquence de coupure à 80-100 Hz). Évitez les clipping et les distorsions. Assurez une ventilation adéquate du caisson.

MODE D'EMPLOI M812 XTANT

M812 Technical Data Report Xtant M Series 12" 8 Ohm Subwoofer

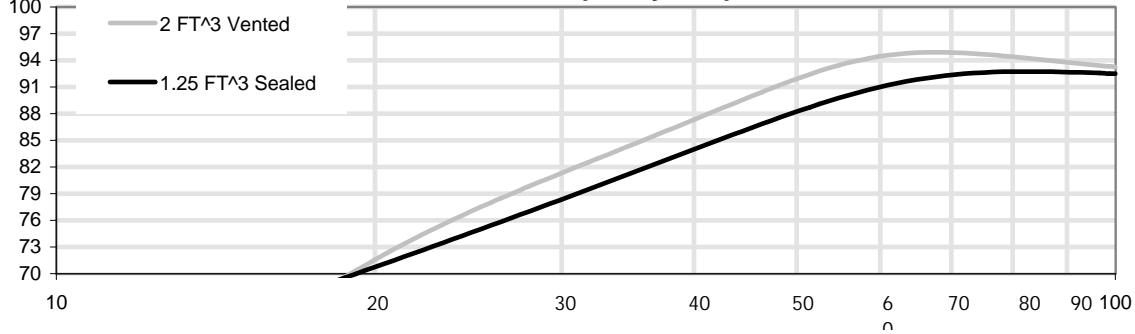

Sealed and Vented Frequency Response

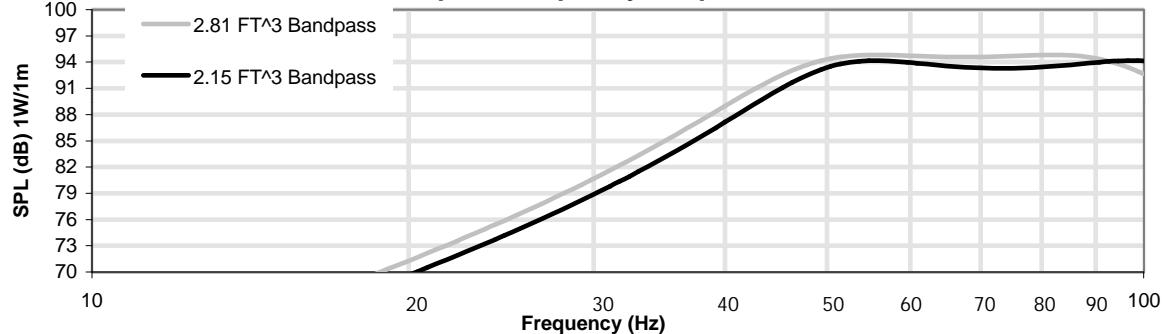

Bandpass Frequency Response

Enclosure Volume	1.00 Ft^3 (28.3 l)	1.25 Ft^3 (35.4 l)	1.50 Ft^3 (42.5 l)	1.75 Ft^3 (49.6 l)	2.00 Ft^3 (56.6 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
F3	59 Hz	52 Hz	49 Hz	48 Hz	46 Hz	F3
Ripple	.24dB	.26dB	.22dB	.18dB	.13dB	Ondulación - Ondulation - Welligkeit
Qtc	1.22	1.11	1.04	.98	.93	Qtc
Net Volume	.92 Ft^3 (26.2 l)	1.17 Ft^3 (33.3 l)	1.42 Ft^3 (40.3 l)	1.67 Ft^3 (47.4 l)	1.92 Ft^3 (54.5 l)	Volumen neto - Volume net - Nettovolumen
Driver Volume	.08 Ft^3 (2.1 l)	.08 Ft^3 (2.1 l)	.08 Ft^3 (2.1 l)	.08 Ft^3 (2.1 l)	.08 Ft^3 (2.1 l)	Volumen del altavoz - Volume de l' étage d'attaque - Subwooervolumen
Excursion Limited SPL	115dB	115dB	114dB	114dB	114dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	200 Watts	200 Watts	200 Watts	200 Watts	196 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

Enclosure Volume	2.00 Ft^3 (56.6 l)	2.25 Ft^3 (63.7 l)	2.50 Ft^3 (70.8 l)	2.75 Ft^3 (77.9 l)	3.00 Ft^3 (85.0 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Vent Dimensions	4"x8.5"	4"x8"	4"x7.5"	4"x7.25"	4"x6.75"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
F3	44 Hz	41 Hz	39 Hz	38 Hz	35 Hz	F3
Tuning Frequency	40 Hz	38 Hz	37 Hz	36 Hz	35 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	1.66dB	1.70dB	1.72dB	1.67dB	1.68dB	Ondulación - Ondulation - Wavelength
Net Volume	1.86 Ft^3 (52.7 l)	2.12 Ft^3 (59.9 l)	2.37 Ft^3 (67.1 l)	2.62 Ft^3 (74.2 l)	2.88 Ft^3 (81.4 l)	Volumen neto - Volume net - Nettovolumen
Driver Volume	.08 Ft^3 (2.1 l)	.08 Ft^3 (2.1 l)	.08 Ft^3 (2.1 l)	.08 Ft^3 (2.1 l)	.08 Ft^3 (2.1 l)	Volumen del altovoz - Volume de l'étage d'attaque - Subwooervolumen
Vent Volume	.06 Ft^3 (1.8 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.6 l)	.05 Ft^3 (1.5 l)	.05 Ft^3 (1.4 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	117dB	117dB	116dB	116dB	116dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	200 Watts	200 Watts	200 Watts	200 Watts	200 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

s=0.5

Enclosure Volume	1.86 Ft^3 (52.7 l)	1.98 Ft^3 (56.1 l)	2.15 Ft^3 (60.9 l)	2.37 Ft^3 (67.1 l)	2.70 Ft^3 (76.5 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Bandpass	52 - 132	49 - 127	44 - 122	39 - 117	34 - 112	Paso de banda - Bande passante - Bandpass
Bandpass Gain	4.8dB	3.8dB	2.6dB	1.3dB	-.2dB	Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung
Vent Dimensions	(2)4"x4.25"	(2)4"x5.5"	(2)4"x7"	(2)4"x9"	(2)4"x11.75"	Dimensiones de las aberturas de ventilación - Dimensións de l'enceinte - Entlüftungsabmessungen
Tuning Frequency	84 Hz	79 Hz	73 Hz	68 Hz	62 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	.83dB	.86dB	.89dB	.93dB	.96dB	Ondulación - Ondulation - Welligkeit
Sealed Volume	.62 Ft^3 (17.4 l)	.72 Ft^3 (20.4 l)	.86 Ft^3 (24.3 l)	1.05 Ft^3 (29.8 l)	1.33 Ft^3 (37.7 l)	Volumen sellado - Volume hermétique - Geschlossenes Volumen
Vented Volume	1.11 Ft^3 (31.5 l)	1.11 Ft^3 (31.5 l)	1.11 Ft^3 (31.5 l)	1.11 Ft^3 (31.5 l)	1.11 Ft^3 (31.5 l)	Volumen ventilado - Volume aéré - Ventiliertes Volumen
Driver Volume	.08 Ft^3 (2.1 l)	.08 Ft^3 (2.1 l)	.08 Ft^3 (2.1 l)	.08 Ft^3 (2.1 l)	.08 Ft^3 (2.1 l)	Volumen del altovoz - Volume de l'étage d'attaque - Subwooervolumen
Vent Volume	.06 Ft^3 (1.6 l)	.08 Ft^3 (2.2 l)	.10 Ft^3 (2.9 l)	.14 Ft^3 (3.8 l)	.18 Ft^3 (5.1 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	118dB	117dB	116dB	115dB	113dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	200 Watts	200 Watts	200 Watts	200 Watts	163 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

s=0.6

Enclosure Volume	2.53 Ft^3 (71.6 l)	2.60 Ft^3 (73.6 l)	2.81 Ft^3 (79.6 l)	3.10 Ft^3 (87.8 l)	3.53 Ft^3 (100.0 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Bandpass	53 - 114	48 - 109	42 - 104	37 - 99	32 - 94	Paso de banda - Bande passante - Bandpass
Bandpass Gain	6.2dB	5.1dB	3.9dB	2.6dB	1.1dB	Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung
Vent Dimensions	(3)4"x5.25"	(2)4"x3.75"	(2)4"x5"	(2)4"x6.75"	(2)4"x9"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
Tuning Frequency	78 Hz	73 Hz	67 Hz	62 Hz	56 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	.23dB	.24dB	.25dB	.27dB	.28dB	Ondulación - Ondulation - Welligkeit
Sealed Volume	.74 Ft^3 (21.0 l)	.88 Ft^3 (24.8 l)	1.06 Ft^3 (30.0 l)	1.32 Ft^3 (37.5 l)	1.72 Ft^3 (48.8 l)	Volumen sellado - Volume hermétique - Geschlossenes Volumen
Vented Volume	1.60 Ft^3 (45.3 l)	1.60 Ft^3 (45.3 l)	1.60 Ft^3 (45.3 l)	1.60 Ft^3 (45.3 l)	1.60 Ft^3 (45.3 l)	Volumen ventilado - Volume aéré - Ventiliertes Volumen
Driver Volume	.08 Ft^3 (2.1 l)	.08 Ft^3 (2.1 l)	.08 Ft^3 (2.1 l)	.08 Ft^3 (2.1 l)	.08 Ft^3 (2.1 l)	Volumen del altovoz - Volume de l'étage d'attaque - Subwoofervolumen
Vent Volume	.11 Ft^3 (3.1 l)	.05 Ft^3 (1.4 l)	.07 Ft^3 (2.0 l)	.10 Ft^3 (2.8 l)	.14 Ft^3 (3.8 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	119dB	118dB	117dB	115dB	112dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	200 Watts	200 Watts	200 Watts	186 Watts	139 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung
