M810 - Haut-parleur XTANT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur de subwoofer
Marque	XTANT
Modèle	M810
Diamètre	10 pouces (25,4 cm)
Impédance	8 ohms
Puissance admissible (RMS)	200 watts
Réponse en fréquence	De 37 à 117 Hz selon le type d'enceinte
Niveau de pression acoustique maximal	Jusqu'à 117 dB (selon enceinte)
Type d'enceinte recommandé	Scellée, ventilée, passe-bande
Volume d'enceinte scellée recommandé	0,50 - 1,00 pi³ (14,2 - 28,3 L)
Volume d'enceinte ventilée recommandé	1,00 - 2,00 pi³ (28,3 - 56,6 L)
Volume d'enceinte passe-bande recommandé	1,48 - 3,67 pi³ (41,9 - 103,9 L)
Dimensions approximatives	Diamètre 260 mm, profondeur 165 mm
Poids approximatif	5 kg
Matériau de la membrane	Non spécifié
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux
Sécurité	Ne pas dépasser la puissance nominale ; bien fixer l'enceinte pour éviter tout déplacement
Pièces détachées et réparabilité	Contacter le service après-vente XTANT pour les pièces
Informations générales	Subwoofer conçu pour des applications audio mobiles et home cinéma

FOIRE AUX QUESTIONS - M810 XTANT

Quel type d'enceinte est recommandé pour le XTANT M810 ?

Le M810 peut être installé dans des enceintes scellées, ventilées ou passe-bande. Les volumes recommandés sont fournis dans la notice technique.

Quelle est l'impédance du subwoofer XTANT M810 ?

L'impédance nominale est de 8 ohms.

Quelle puissance puis-je envoyer au M810 ?

La puissance admissible en continu (RMS) est de 200 watts. Veillez à ne pas dépasser cette valeur pour éviter d'endommager le haut-parleur.

Quelle est la réponse en fréquence du XTANT M810 ?

La réponse en fréquence varie selon le type d'enceinte. En enceinte scellée, le F3 se situe entre 52 et 68 Hz ; en ventilée, entre 37 et 53 Hz. La bande passante s'étend jusqu'à environ 117 Hz.

Quels sont les volumes d'enceinte recommandés pour une utilisation scellée ?

Les volumes recommandés vont de 0,50 pi³ (14,2 L) à 1,00 pi³ (28,3 L). Plus le volume est grand, plus le F3 est bas.

Puis-je utiliser ce subwoofer dans une enceinte ventilée ?

Oui, les volumes ventilés recommandés vont de 1,00 pi³ (28,3 L) à 2,00 pi³ (56,6 L) avec des dimensions d'évent spécifiques. Consultez la notice pour les détails.

Quelle est la profondeur de montage du M810 ?

La profondeur approximative est de 165 mm. Vérifiez les dimensions exactes avant l'installation.

Comment entretenir le subwoofer XTANT M810 ?

Nettoyez la membrane et le cache avec un chiffon sec et doux. Évitez les produits chimiques et l'humidité.

Où puis-je trouver un manuel d'utilisation complet ?

Le manuel complet est disponible en téléchargement gratuit sur notice-facile.com.

Que faire en cas de problème technique avec le M810 ?

Contactez le service après-vente XTANT pour obtenir de l'aide ou commander des pièces de rechange.

MODE D'EMPLOI M810 XTANT

M810 Technical Data Report Xtant M Series 10" 8 Ohm Subwoofer

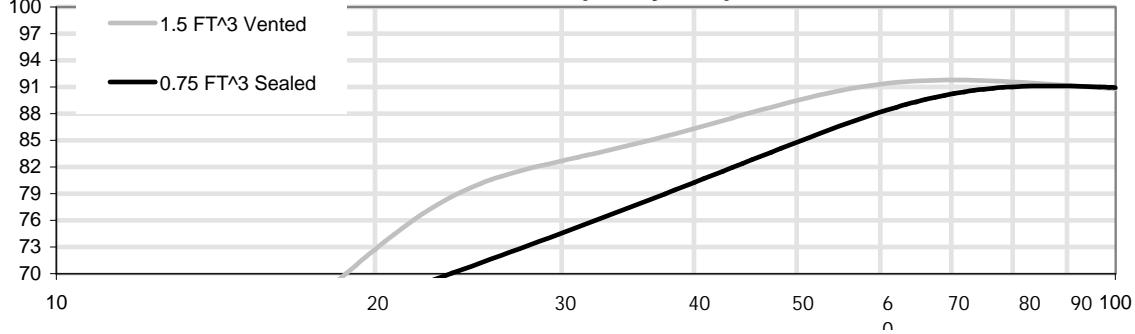

Sealed and Vented Frequency Response

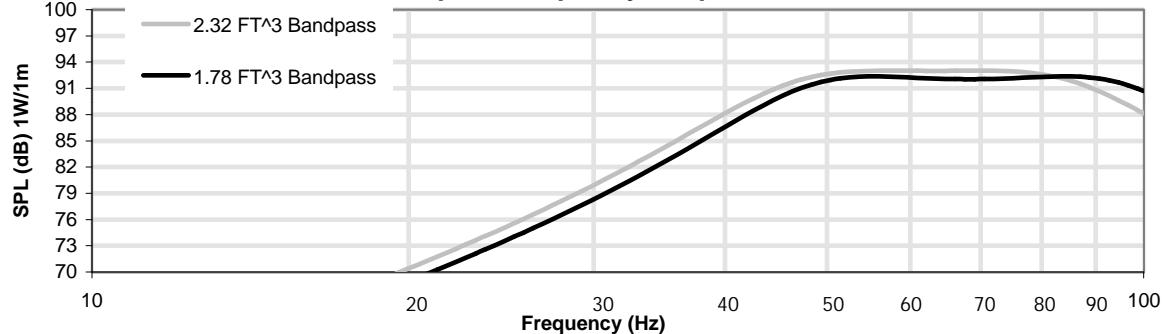

Bandpass Frequency Response

Enclosure Volume	.50 Ft^3 (14.2 l)	.63 Ft^3 (17.7 l)	.75 Ft^3 (21.2 l)	.88 Ft^3 (24.8 l)	1.00 Ft^3 (28.3 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
F3	68 Hz	63 Hz	59 Hz	56 Hz	52 Hz	F3
Ripple	.05dB	.15dB	.21dB	.22dB	.22dB	Ondulación - Ondulation - Welligkeit
Qtc	1.37	1.26	1.17	1.12	1.07	Qtc
Net Volume	.45 Ft^3 (12.6 l)	.57 Ft^3 (16.1 l)	.70 Ft^3 (19.7 l)	.82 Ft^3 (23.2 l)	.95 Ft^3 (26.8 l)	Volumen neto - Volume net - Nettovolumen
Driver Volume	.05 Ft^3 (1.6 l)	.05 Ft^3 (1.6 l)	.05 Ft^3 (1.6 l)	.05 Ft^3 (1.6 l)	.05 Ft^3 (1.6 l)	Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen
Excursion Limited SPL	114dB	114dB	113dB	113dB	112dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	200 Watts	200 Watts	200 Watts	200 Watts	200 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

Enclosure Volume	1.00 Ft^3 (28.3 l)	1.25 Ft^3 (35.4 l)	1.50 Ft^3 (42.5 l)	1.75 Ft^3 (49.6 l)	2.00 Ft^3 (56.6 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Vent Dimensions	3"×9.5"	3"×10"	3"×10"	3"×9"	3"×8"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
F3	53 Hz	48 Hz	44 Hz	41 Hz	37 Hz	F3
Tuning Frequency	42 Hz	37 Hz	33 Hz	32 Hz	31 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	1.05dB	1.07dB	1.00dB	.99dB	.98dB	Ondulación - Ondulation - Wavelength
Net Volume	.90 Ft^3 (25.6 l)	1.15 Ft^3 (32.6 l)	1.40 Ft^3 (39.7 l)	1.66 Ft^3 (46.9 l)	1.91 Ft^3 (54.1 l)	Volumen neto - Volume net - Nettovolumen
Driver Volume	.05 Ft^3 (1.6 l)	.05 Ft^3 (1.6 l)	.05 Ft^3 (1.6 l)	.05 Ft^3 (1.6 l)	.05 Ft^3 (1.6 l)	Volumen del altovoz - Volume de l'étage d'attaque - Subwooervolumen
Vent Volume	.04 Ft^3 (1.2 l)	.04 Ft^3 (1.3 l)	.04 Ft^3 (1.3 l)	.04 Ft^3 (1.1 l)	.03 Ft^3 (1.0 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	115dB	114dB	114dB	113dB	113dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	173 Watts	200 Watts	200 Watts	200 Watts	200 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

s=0.6

Enclosure Volume	1.48 Ft^3 (41.9 l)	1.60 Ft^3 (45.3 l)	1.78 Ft^3 (50.4 l)	2.06 Ft^3 (58.3 l)	2.56 Ft^3 (72.5 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Bandpass	53 - 117	48 - 112	43 - 107	37 - 102	32 - 97	Paso de banda - Bande passante - Bandpass
Bandpass Gain	5.8dB	4.7dB	3.5dB	2.2dB	.7dB	Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung
Vent Dimensions	4"x3"	4"x4"	4"x5.25"	4"x6.75"	4"x8.75"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
Tuning Frequency	79 Hz	74 Hz	68 Hz	63 Hz	57 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	.29dB	.30dB	.32dB	.34dB	.35dB	Ondulación - Ondulation - Welligkeit
Sealed Volume	.51 Ft^3 (14.5 l)	.63 Ft^3 (17.7 l)	.79 Ft^3 (22.5 l)	1.06 Ft^3 (30.1 l)	1.55 Ft^3 (44.0 l)	Volumen sellado - Volume hermétique - Geschlossenes Volumen
Vented Volume	.89 Ft^3 (25.2 l)	.89 Ft^3 (25.2 l)	.89 Ft^3 (25.2 l)	.89 Ft^3 (25.2 l)	.89 Ft^3 (25.2 l)	Volumen ventilado - Volume aéré - Ventiliertes Volumen
Driver Volume	.05 Ft^3 (1.6 l)	.05 Ft^3 (1.6 l)	.05 Ft^3 (1.6 l)	.05 Ft^3 (1.6 l)	.05 Ft^3 (1.6 l)	Volumen del altovoz - Volume de l'étage d'attaque - Subwooervolumen
Vent Volume	.02 Ft^3 (0.5 l)	.03 Ft^3 (0.8 l)	.04 Ft^3 (1.0 l)	.05 Ft^3 (1.4 l)	.07 Ft^3 (1.9 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	117dB	116dB	114dB	112dB	109dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	200 Watts	200 Watts	190 Watts	146 Watts	109 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

s=0.7

Enclosure Volume	1.91 Ft^3 (54.1 l)	2.07 Ft^3 (58.6 l)	2.32 Ft^3 (65.7 l)	2.76 Ft^3 (78.2 l)	3.67 Ft^3 (103.9 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Bandpass	52 - 103	46 - 98	41 - 93	38 - 88	33 - 83	Paso de banda - Bande passante - Bandpass
Bandpass Gain	6.8dB	5.7dB	4.5dB	3.1dB	1.6dB	Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung
Vent Dimensions	4"x2.25"	4"x3"	4"x4"	4"x5.25"	4"x7"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
Tuning Frequency	73 Hz	68 Hz	63 Hz	58 Hz	53 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	.02dB	.02dB	.02dB	.02dB	.02dB	Ondulación - Ondulation - Welligkeit
Sealed Volume	.63 Ft^3 (17.8 l)	.79 Ft^3 (22.3 l)	1.03 Ft^3 (29.2 l)	1.45 Ft^3 (41.2 l)	2.35 Ft^3 (66.7 l)	Volumen sellado - Volume hermétique - Geschlossenes Volumen
Vented Volume	1.21 Ft^3 (34.3 l)	1.21 Ft^3 (34.3 l)	1.21 Ft^3 (34.3 l)	1.21 Ft^3 (34.3 l)	1.21 Ft^3 (34.3 l)	Volumen ventilado - Volume aéré - Ventiliertes Volumen
Driver Volume	.05 Ft^3 (1.6 l)	.05 Ft^3 (1.6 l)	.05 Ft^3 (1.6 l)	.05 Ft^3 (1.6 l)	.05 Ft^3 (1.6 l)	Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen
Vent Volume	.01 Ft^3 (0.3 l)	.02 Ft^3 (0.5 l)	.03 Ft^3 (0.8 l)	.04 Ft^3 (1.0 l)	.05 Ft^3 (1.5 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	117dB	116dB	114dB	112dB	109dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	200 Watts	200 Watts	164 Watts	126 Watts	93 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung
