M412 - Haut-parleur XTANT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Subwoofer
Marque	XTANT
Modèle	M412
Diamètre du haut-parleur	12 pouces (30,5 cm)
Impédance nominale	4 ohms
Puissance nominale (RMS)	200 Watts
Puissance maximale (crête)	400 Watts
Réponse en fréquence (caisson clos)	55 Hz - 43 Hz (F3 selon volume)
Sensibilité (SPL)	Jusqu'à 119 dB (en fonction du volume)
Volume d'enceinte recommandé (clos)	28,3 à 56,6 litres
Volume d'enceinte recommandé (ventilé)	56,6 à 85,0 litres
Dimensions de l'évent (ventilé)	4" x 7,5" à 4" x 9,5"
Type de cône	Matériau composite (estimation)
Poids approximatif	10 kg (estimation)
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Éviter l'humidité et les solvants.
Sécurité	Ne pas dépasser la puissance nominale. Respecter l'impédance de l'amplificateur.
Pièces détachées et réparabilité	Aucune pièce détachable fournie. Réparation par un technicien qualifié.
Informations générales	Subwoofer 12" de la série M, conçu pour caisson clos, ventilé ou passe-bande.

FOIRE AUX QUESTIONS - M412 XTANT

Quels types d'enceinte sont recommandés pour le XTANT M412 ?

Le subwoofer peut être installé dans un caisson clos, ventilé ou passe-bande. Les volumes et dimensions d'évent sont fournis dans la notice technique.

Quelle est la puissance maximale que peut supporter le M412 ?

La puissance limitée par la course est de 200 Watts en continu. En crête, il peut supporter environ 400 Watts pendant de courtes périodes.

Comment brancher le subwoofer M412 à mon amplificateur ?

Branchez le câble de haut-parleur sur les bornes du subwoofer en respectant la polarité (+/-). L'impédance est de 4 ohms, vérifiez que votre ampli est compatible.

Quel volume d'enceinte dois-je utiliser pour un caisson clos ?

Pour un caisson clos, les volumes nets recommandés vont de 0,92 à 1,92 pieds cubes (26,2 à 54,5 litres). Le volume brut doit inclure le volume du haut-parleur (0,08 pi³).

Qu'est-ce que la fréquence F3 et pourquoi est-elle importante ?

La fréquence F3 est le point à -3 dB de la réponse en fréquence. Elle indique la limite basse du subwoofer. Plus le volume est grand, plus F3 est basse (ex: 55 Hz pour 1 pi³, 43 Hz pour 2 pi³).

Peut-on utiliser le M412 en voiture ?

Oui, ce subwoofer est adapté à une utilisation automobile. Assurez-vous de le fixer solidement et de respecter les volumes d'enceinte recommandés.

Comment entretenir mon subwoofer XTANT M412 ?

Nettoyez la surface avec un chiffon doux et sec. Évitez l'exposition à l'humidité et aux températures extrêmes. Ne pas utiliser de produits chimiques.

Le subwoofer nécessite-t-il une période de rodage ?

Il est conseillé de faire fonctionner le subwoofer à faible puissance pendant les premières 10 à 20 heures pour assouplir la suspension et optimiser les performances.

Quelle est la garantie du XTANT M412 ?

La garantie standard est généralement de 1 an contre les défauts de fabrication. Consultez le revendeur pour les conditions exactes.

Où puis-je trouver le manuel d'utilisation complet ?

Le manuel d'utilisation est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Il contient les spécifications techniques et les schémas d'enceinte.

MODE D'EMPLOI M412 XTANT

M412 Technical Data Report Xtant M Series 12" 4 Ohm Subwoofer

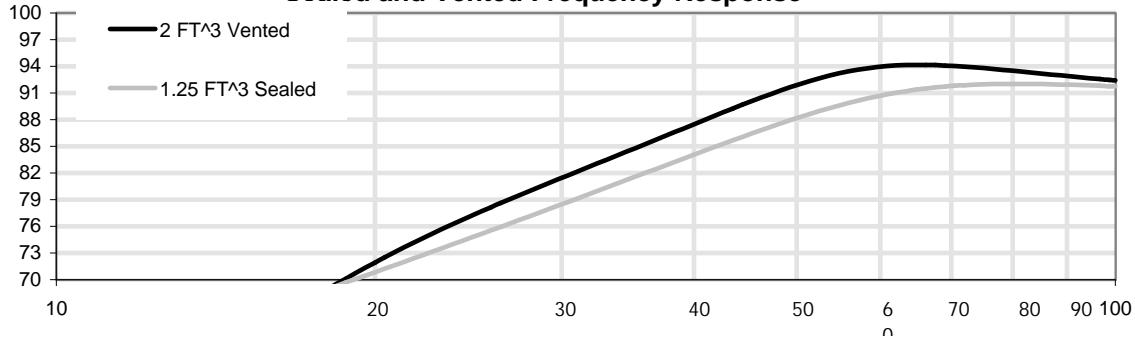

Sealed and Vented Frequency Response

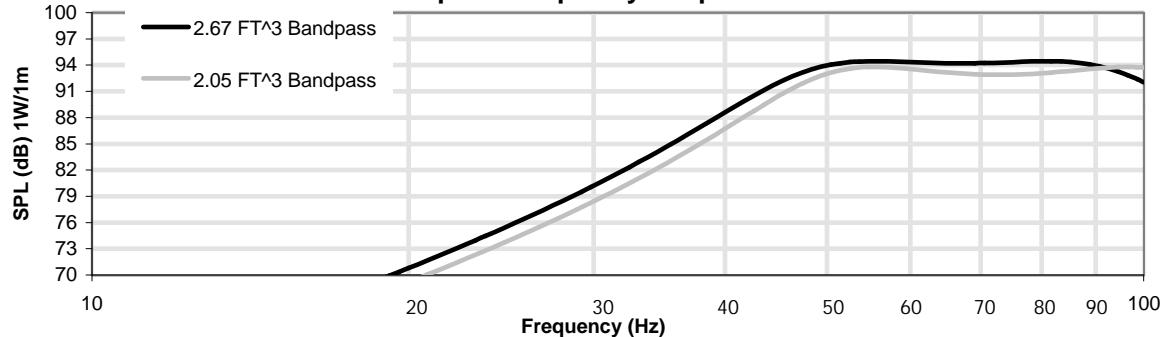

Bandpass Frequency Response

Enclosure Volume	1.00 Ft^3 (28.3 l)	1.25 Ft^3 (35.4 l)	1.50 Ft^3 (42.5 l)	1.75 Ft^3 (49.6 l)	2.00 Ft^3 (56.6 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
F3	55 Hz	50 Hz	47 Hz	46 Hz	43 Hz	F3
Ripple	.30dB	.29dB	.24dB	.18dB	.13dB	Ondulación - Ondulation - Welligkeit
Qtc	1.20	1.09	1.01	.96	.91	Qtc
Net Volume	.92 Ft^3 (26.2 l)	1.17 Ft^3 (33.3 l)	1.42 Ft^3 (40.3 l)	1.67 Ft^3 (47.4 l)	1.92 Ft^3 (54.5 l)	Volumen neto - Volume net - Nettovolumen
Driver Volume	.08 Ft^3 (2.1 l)	.08 Ft^3 (2.1 l)	.08 Ft^3 (2.1 l)	.08 Ft^3 (2.1 l)	.08 Ft^3 (2.1 l)	Volumen del altavoz - Volume de l' étage d'attaque - Subwooervolumen
Excursion Limited SPL	115dB	114dB	114dB	113dB	113dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	200 Watts	200 Watts	200 Watts	200 Watts	200 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

Enclosure Volume	2.00 Ft^3 (56.6 l)	2.25 Ft^3 (63.7 l)	2.50 Ft^3 (70.8 l)	2.75 Ft^3 (77.9 l)	3.00 Ft^3 (85.0 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Vent Dimensions	4''x9.5"	4''x9"	4''x8.5"	4''x8"	4''x7.5"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
F3	42 Hz	41 Hz	37 Hz	35 Hz	35 Hz	F3
Tuning Frequency	38 Hz	37 Hz	35 Hz	34 Hz	34 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	1.74dB	1.75dB	1.74dB	1.72dB	1.71dB	Ondulación - Ondulation - Wavelength
Net Volume	1.85 Ft^3 (52.5 l)	2.11 Ft^3 (59.7 l)	2.36 Ft^3 (66.9 l)	2.62 Ft^3 (74.1 l)	2.87 Ft^3 (81.3 l)	Volumen neto - Volume net - Nettovolumen
Driver Volume	.08 Ft^3 (2.1 l)	.08 Ft^3 (2.1 l)	.08 Ft^3 (2.1 l)	.08 Ft^3 (2.1 l)	.08 Ft^3 (2.1 l)	Volumen del altovoz - Volume del l'étage d'attaque - Subwooervolumen
Vent Volume	.07 Ft^3 (2.0 l)	.07 Ft^3 (1.9 l)	.06 Ft^3 (1.8 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.6 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	116dB	116dB	116dB	116dB	115dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	200 Watts	200 Watts	200 Watts	200 Watts	200 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

s=0.5

Enclosure Volume	1.78 Ft^3 (50.4 l)	1.90 Ft^3 (53.8 l)	2.05 Ft^3 (58.1 l)	2.26 Ft^3 (64.0 l)	2.56 Ft^3 (72.5 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Bandpass	52 - 131	49 - 126	44 - 121	39 - 116	34 - 110	Paso de banda - Bande passante - Bandpass
Bandpass Gain	5.1dB	4.0dB	2.8dB	1.5dB	.0dB	Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung
Vent Dimensions	(2)4"x4.75"	(2)4"x6"	(2)4"x7.5"	(2)4"x9.75"	(2)4"x12.5"	Dimensiones de las aberturas de ventilación - Dimensións de l'enceinte - Entlütkungsabmessungen
Tuning Frequency	84 Hz	79 Hz	73 Hz	67 Hz	61 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	.83dB	.86dB	.89dB	.93dB	.96dB	Ondulación - Ondulation - Welligkeit
Sealed Volume	.57 Ft^3 (16.2 l)	.67 Ft^3 (18.9 l)	.79 Ft^3 (22.5 l)	.97 Ft^3 (27.4 l)	1.22 Ft^3 (34.6 l)	Volumen sellado - Volume hermétique - Geschlossenes Volumen
Vented Volume	1.07 Ft^3 (30.3 l)	1.07 Ft^3 (30.3 l)	1.07 Ft^3 (30.3 l)	1.07 Ft^3 (30.3 l)	1.07 Ft^3 (30.3 l)	Volumen ventilado - Volume aéré - Ventiliertes Volumen
Driver Volume	.08 Ft^3 (2.1 l)	.08 Ft^3 (2.1 l)	.08 Ft^3 (2.1 l)	.08 Ft^3 (2.1 l)	.08 Ft^3 (2.1 l)	Volumen del altovoz - Volume de l'étage d'attaque - Subwooervolumen
Vent Volume	.07 Ft^3 (1.9 l)	.09 Ft^3 (2.4 l)	.11 Ft^3 (3.1 l)	.15 Ft^3 (4.2 l)	.19 Ft^3 (5.5 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlütkungsvolumen
Excursion Limited SPL	118dB	117dB	116dB	115dB	113dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	200 Watts	200 Watts	200 Watts	200 Watts	200 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

s=0.6

Enclosure Volume	2.43 Ft^3 (68.8 l)	2.48 Ft^3 (70.2 l)	2.67 Ft^3 (75.6 l)	2.94 Ft^3 (83.3 l)	3.33 Ft^3 (94.3 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Bandpass	53 - 113	48 - 108	42 - 103	37 - 98	32 - 93	Paso de banda - Bande passante - Bandpass
Bandpass Gain	6.4dB	5.3dB	4.1dB	2.8dB	1.3dB	Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung
Vent Dimensions	(3)4"x5.75"	(2)4"x4"	(2)4"x5.5"	(2)4"x7.25"	(2)4"x9.75"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
Tuning Frequency	78 Hz	72 Hz	67 Hz	62 Hz	56 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	.23dB	.24dB	.25dB	.27dB	.28dB	Ondulación - Ondulation - Welligkeit
Sealed Volume	.69 Ft^3 (19.4 l)	.81 Ft^3 (22.9 l)	.98 Ft^3 (27.6 l)	1.21 Ft^3 (34.3 l)	1.57 Ft^3 (44.4 l)	Volumen sellado - Volume hermétique - Geschlossenes Volumen
Vented Volume	1.54 Ft^3 (43.7 l)	1.54 Ft^3 (43.7 l)	1.54 Ft^3 (43.7 l)	1.54 Ft^3 (43.7 l)	1.54 Ft^3 (43.7 l)	Volumen ventilado - Volume aéré - Ventiliertes Volumen
Driver Volume	.08 Ft^3 (2.1 l)	.08 Ft^3 (2.1 l)	.08 Ft^3 (2.1 l)	.08 Ft^3 (2.1 l)	.08 Ft^3 (2.1 l)	Volumen del altovoz - Volume de l'étage d'attaque - Subwoofervolumen
Vent Volume	.12 Ft^3 (3.5 l)	.05 Ft^3 (1.5 l)	.08 Ft^3 (2.2 l)	.11 Ft^3 (3.0 l)	.15 Ft^3 (4.2 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	119dB	118dB	117dB	115dB	113dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	200 Watts	200 Watts	200 Watts	200 Watts	179 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung
