A48 - Haut-parleur XTANT - Notice d'utilisation et mode d'emploi gratuit

Marque	XTANT
Modèle	A48
Type de produit	Haut-parleur
Taille du haut-parleur	8 pouces
Impédance nominale	4 Ω
Puissance admissible (crête)	150 Watts
Réponse en fréquence (enceinte close)	57 Hz - 82 Hz (F3 selon volume)
Réponse en fréquence (enceinte bass-reflex)	29 Hz - 43 Hz (F3 selon volume)
Réponse en fréquence (enceinte passe-bande)	32 Hz - 173 Hz (selon volume)
Volume d'enceinte recommandé (close)	0,13 - 0,63 pied cube (3,5 - 17,7 litres)
Volume d'enceinte recommandé (bass-reflex)	0,50 - 1,00 pied cube (14,2 - 28,3 litres)
Volume d'enceinte recommandé (passe-bande)	0,26 - 0,66 pied cube (7,4 - 18,7 litres)
Dimensions d'évent (bass-reflex)	2" x 5,75" à 2" x 8,25" (selon volume)
Niveau de pression acoustique maximal	108 dB (selon enceinte)
Type de cône	Non spécifié
Alimentation recommandée	Amplificateur externe (150 W RMS recommandé)
Utilisation recommandée	Caisson de basses pour système audio
Entretien	Nettoyer avec un chiffon doux et sec. Éviter l'humidité.
Sécurité	Ne pas dépasser la puissance nominale. Fixer solidement en véhicule.

FOIRE AUX QUESTIONS - A48 XTANT

Quelle est l'impédance du haut-parleur XTANT A48 ?

L'impédance nominale est de 4 ohms.

Quelle puissance puis-je envoyer à ce haut-parleur ?

La puissance maximale recommandée est de 150 Watts RMS. Ne pas dépasser cette valeur pour éviter d'endommager le haut-parleur.

Quel type d'enceinte dois-je utiliser pour ce subwoofer ?

Ce haut-parleur peut être utilisé dans une enceinte close, bass-reflex ou passe-bande. Les volumes recommandés sont fournis dans la notice technique.

Quel volume d'enceinte close est recommandé ?

Les volumes conseillés vont de 0,13 à 0,63 pied cube (3,5 à 17,7 litres), avec une fréquence de coupure F3 comprise entre 57 et 82 Hz.

Quel volume d'enceinte bass-reflex est recommandé ?

Les volumes conseillés vont de 0,50 à 1,00 pied cube (14,2 à 28,3 litres), avec une fréquence de coupure F3 descendant jusqu'à 29 Hz.

Comment installer le haut-parleur dans un véhicule ?

Assurez-vous de choisir une enceinte adaptée au volume recommandé. Fixez solidement l'enceinte dans le véhicule pour éviter tout déplacement. Utilisez un amplificateur compatible 4 ohms.

Quelle est la taille de ce haut-parleur ?

Le haut-parleur a un diamètre de 8 pouces (20,3 cm).

Puis-je utiliser ce haut-parleur à la maison ?

Oui, vous pouvez l'utiliser dans un caisson de basses pour un système audio domestique, à condition de respecter les volumes d'enceinte recommandés.

Comment nettoyer le haut-parleur ?

Utilisez un chiffon doux et sec pour dépoussiérer la surface. Évitez tout liquide qui pourrait endommager le cône.

Où trouver les dimensions exactes pour construire une enceinte ?

Consultez la notice technique fournie avec le haut-parleur, qui donne les volumes pour les enceintes close, bass-reflex et passe-bande, ainsi que les dimensions d'évent.

MODE D'EMPLOI A48 XTANT

A48 Technical Data Report

Xtant A Series 8" 4 Ohm Subwoofer

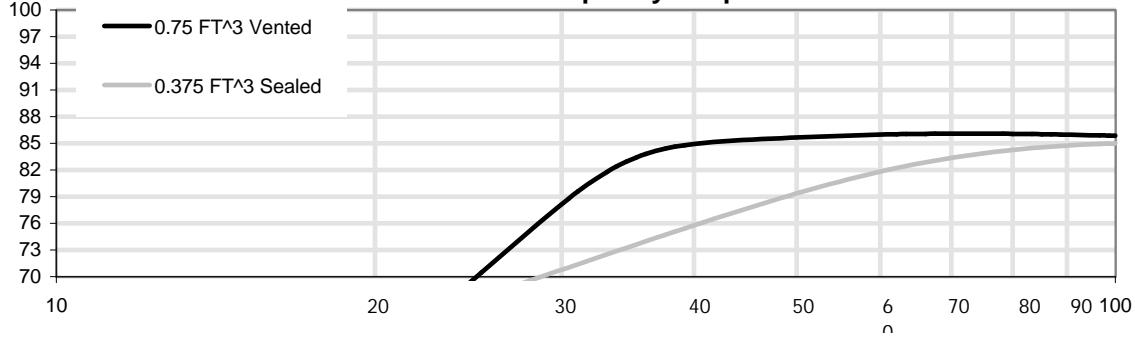

Sealed and Vented Frequency Response

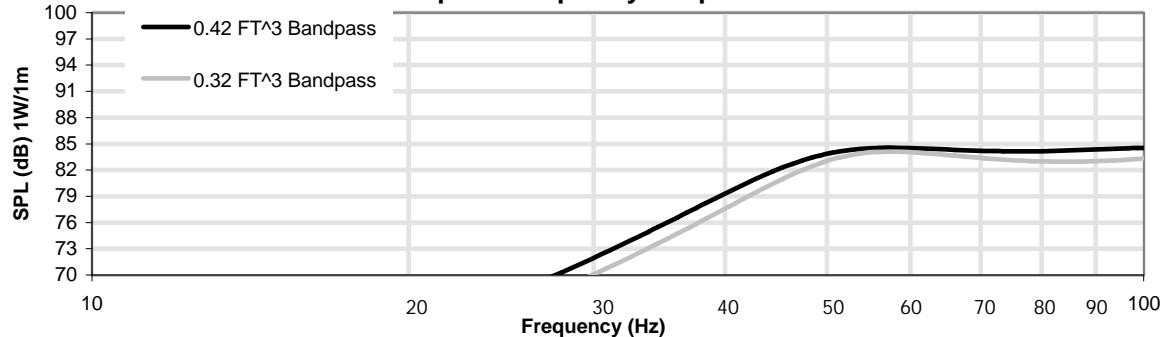

Bandpass Frequency Response

Enclosure Volume	.13 Ft^3 (3.5 l)	.25 Ft^3 (7.1 l)	.38 Ft^3 (10.6 l)	.50 Ft^3 (14.2 l)	.63 Ft^3 (17.7 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
F3	82 Hz	66 Hz	59 Hz	57 Hz	57 Hz	F3
Ripple	.00dB	.00dB	.00dB	.00dB	.00dB	Ondulación - Ondulation - Welligkeit
Qtc	1.18	.88	.78	.73	.70	Qtc
Net Volume	.09 Ft^3 (2.5 l)	.21 Ft^3 (6.0 l)	.34 Ft^3 (9.6 l)	.46 Ft^3 (13.1 l)	.59 Ft^3 (16.6 l)	Volumen neto - Volume net - Nettovolumen
Driver Volume	.04 Ft^3 (1.1 l)	.04 Ft^3 (1.1 l)	.04 Ft^3 (1.1 l)	.04 Ft^3 (1.1 l)	.04 Ft^3 (1.1 l)	Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen
Excursion Limited SPL	108dB	107dB	106dB	106dB	106dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	150 Watts	150 Watts	150 Watts	150 Watts	150 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

Enclosure Volume	.50 Ft^3 (14.2 l)	.63 Ft^3 (17.7 l)	.75 Ft^3 (21.2 l)	.88 Ft^3 (24.8 l)	1.00 Ft^3 (28.3 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Vent Dimensions	2"x8.25"	2"x7.25"	2"x6.75"	2"x6.25"	2"x5.75"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
F3	43 Hz	36 Hz	34 Hz	32 Hz	29 Hz	F3
Tuning Frequency	44 Hz	41 Hz	38 Hz	36 Hz	35 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	.45dB	.40dB	.24dB	.13dB	.07dB	Ondulación - Ondulation - Welligkeit
Net Volume	.45 Ft^3 (12.6 l)	.57 Ft^3 (16.2 l)	.70 Ft^3 (19.8 l)	.82 Ft^3 (23.4 l)	.95 Ft^3 (26.9 l)	Volumen neto - Volume net - Nettovolumen
Driver Volume	.04 Ft^3 (1.1 l)	.04 Ft^3 (1.1 l)	.04 Ft^3 (1.1 l)	.04 Ft^3 (1.1 l)	.04 Ft^3 (1.1 l)	Volumen del altovoz - Volume del l'étage d'attaque - Subwooervolumen
Vent Volume	.02 Ft^3 (0.5 l)	.01 Ft^3 (0.4 l)	.01 Ft^3 (0.4 l)	.01 Ft^3 (0.4 l)	.01 Ft^3 (0.3 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	108dB	108dB	107dB	107dB	107dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	150 Watts	150 Watts	150 Watts	150 Watts	150 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

s=0.5

Enclosure Volume	.26 Ft^3 (7.4 l)	.28 Ft^3 (7.9 l)	.32 Ft^3 (9.1 l)	.37 Ft^3 (10.5 l)	.45 Ft^3 (12.7 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Bandpass	53 - 173	47 - 168	42 - 162	37 - 157	32 - 152	Paso de banda - Bande passante - Bandpass
Bandpass Gain	.2dB	-.8dB	-1.9dB	-3.2dB	-4.6dB	Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung
Vent Dimensions	2"x8.25"	2"x9.5"	2"x11.25"	2"x13.25"	2"x16"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
Tuning Frequency	96 Hz	90 Hz	84 Hz	78 Hz	72 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	1.12dB	1.14dB	1.17dB	1.20dB	1.23dB	Ondulación - Ondulation - Welligkeit
Sealed Volume	.11 Ft^3 (3.1 l)	.13 Ft^3 (3.7 l)	.16 Ft^3 (4.6 l)	.21 Ft^3 (5.9 l)	.28 Ft^3 (8.0 l)	Volumen sellado - Volume hermétique - Geschlossenes Volumen
Vented Volume	.09 Ft^3 (2.7 l)	.09 Ft^3 (2.7 l)	.09 Ft^3 (2.7 l)	.09 Ft^3 (2.7 l)	.09 Ft^3 (2.7 l)	Volumen ventilado - Volume aéré - Ventiliertes Volumen
Driver Volume	.04 Ft^3 (1.1 l)	.04 Ft^3 (1.1 l)	.04 Ft^3 (1.1 l)	.04 Ft^3 (1.1 l)	.04 Ft^3 (1.1 l)	Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen
Vent Volume	.02 Ft^3 (0.5 l)	.02 Ft^3 (0.6 l)	.02 Ft^3 (0.7 l)	.03 Ft^3 (0.8 l)	.04 Ft^3 (1.0 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	107dB	106dB	105dB	104dB	103dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	150 Watts	150 Watts	150 Watts	150 Watts	150 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

s=0.6

Enclosure Volume	.33 Ft^3 (9.3 l)	.36 Ft^3 (10.2 l)	.42 Ft^3 (11.9 l)	.50 Ft^3 (14.2 l)	.66 Ft^3 (18.7 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Bandpass	51 - 146	46 - 141	43 - 135	38 - 130	33 - 125	Paso de banda - Bande passante - Bandpass
Bandpass Gain	1.5dB	.4dB	-.7dB	-2.0dB	-3.5dB	Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung
Vent Dimensions	2"x6.5"	2"x7.75"	2"x9.25"	2"x11"	2"x13.5"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
Tuning Frequency	88 Hz	82 Hz	76 Hz	70 Hz	65 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	.39dB	.40dB	.41dB	.43dB	.44dB	Ondulación - Ondulation - Welligkeit
Sealed Volume	.14 Ft^3 (4.0 l)	.18 Ft^3 (5.0 l)	.22 Ft^3 (6.3 l)	.30 Ft^3 (8.6 l)	.45 Ft^3 (12.9 l)	Volumen sellado - Volume hermétique - Geschlossenes Volumen
Vented Volume	.14 Ft^3 (3.8 l)	.14 Ft^3 (3.8 l)	.14 Ft^3 (3.8 l)	.14 Ft^3 (3.8 l)	.14 Ft^3 (3.8 l)	Volumen ventilado - Volume aéré - Ventiliertes Volumen
Driver Volume	.04 Ft^3 (1.1 l)	.04 Ft^3 (1.1 l)	.04 Ft^3 (1.1 l)	.04 Ft^3 (1.1 l)	.04 Ft^3 (1.1 l)	Volumen del altovoz - Volume de l'étage d'attaque - Subwooervolumen
Vent Volume	.01 Ft^3 (0.4 l)	.02 Ft^3 (0.5 l)	.02 Ft^3 (0.6 l)	.02 Ft^3 (0.7 l)	.03 Ft^3 (0.8 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	108dB	107dB	106dB	104dB	103dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	150 Watts	150 Watts	150 Watts	150 Watts	150 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung
