A410 - Haut-parleur XTANT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Subwoofer (haut-parleur de graves)
Marque	XTANT
Modèle	A410
Diamètre	10 pouces (25,4 cm)
Impédance nominale	4 ohms
Puissance admissible (RMS)	250 Watts
Réponse en fréquence (enceinte close)	44 Hz à 54 Hz (F3 selon volume)
Réponse en fréquence (bass-reflex)	24 Hz à 37 Hz (F3 selon volume)
Réponse en fréquence (passe-bande)	32 Hz à 109 Hz (selon réglage)
Niveau de pression acoustique max	116 dB (limité par excursion)
Volume d'enceinte recommandé (clos)	0,44 à 0,94 ft³ net
Volume d'enceinte recommandé (bass-reflex)	0,89 à 1,90 ft³ net
Volume d'enceinte recommandé (passe-bande)	0,97 à 3,12 ft³ total
Entretien et nettoyage	Dépoussiérer régulièrement avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Éviter l'exposition à l'humidité et aux chocs. Respecter la puissance maximale et l'impédance.
Pièces détachées et réparabilité	Contactez le service après-vente XTANT pour les pièces détachées. La réparation doit être effectuée par un professionnel.
Informations générales	Subwoofer conçu pour une utilisation en enceinte close, bass-reflex ou passe-bande. Les dimensions de l'enceinte et l'évent doivent être calculées selon les plans fournis.

FOIRE AUX QUESTIONS - A410 XTANT

Quelle est la puissance recommandée pour l'amplificateur ?

L'amplificateur doit délivrer environ 250 Watts RMS sous 4 ohms pour exploiter pleinement le subwoofer XTANT A410 sans risque d'endommagement.

Quel type d'enceinte choisir pour ce subwoofer ?

Le XTANT A410 peut être utilisé en enceinte close (précision), bass-reflex (extension dans le grave) ou passe-bande (rendement élevé). Le choix dépend de vos préférences sonores et de l'espace disponible.

Comment calculer le volume de l'enceinte ?

Utilisez les volumes nets indiqués dans la notice (par exemple 0,44 ft³ pour une enceinte close). Ajoutez le volume occupé par le haut-parleur (0,06 ft³) et celui de l'évent si applicable.

Quelle est la fréquence de coupure basse typique ?

En enceinte bass-reflex, la fréquence F3 peut descendre jusqu'à 24 Hz pour les plus grands volumes. En close, la F3 est plus élevée (44-54 Hz).

Puis-je utiliser ce subwoofer dans une voiture ?

Oui, il est conçu pour une utilisation mobile. Veillez à respecter l'impédance de 4 ohms et à fixer solidement l'enceinte.

Comment brancher le subwoofer XTANT A410 ?

Connectez les bornes du haut-parleur à l'amplificateur en respectant la polarité (borne + sur +). Utilisez du câble de section suffisante (2,5 mm² minimum).

Quelle est la profondeur de montage du haut-parleur ?

La profondeur de montage n'est pas spécifiée dans la notice, mais pour un subwoofer 10 pouces typique, prévoyez environ 15 cm (6 pouces) derrière le panneau de montage.

Comment entretenir le haut-parleur ?

Nettoyez la membrane et la suspension avec un chiffon doux et sec. Évitez les produits abrasifs ou humides. Vérifiez régulièrement les connexions.

Que faire en cas de distorsion du son ?

Réduisez le volume de l'amplificateur. Vérifiez que l'enceinte n'est pas sous-dimensionnée et que la puissance ne dépasse pas les 250 Watts RMS.

Où trouver les pièces détachées pour ce modèle ?

Contactez le service client XTANT ou un revendeur agréé. Les pièces comme la membrane ou la bobine peuvent être remplacées par un technicien qualifié.

MODE D'EMPLOI A410 XTANT

A410 Technical Data Report Xtant A Series 10" 4 Ohm Subwoofer

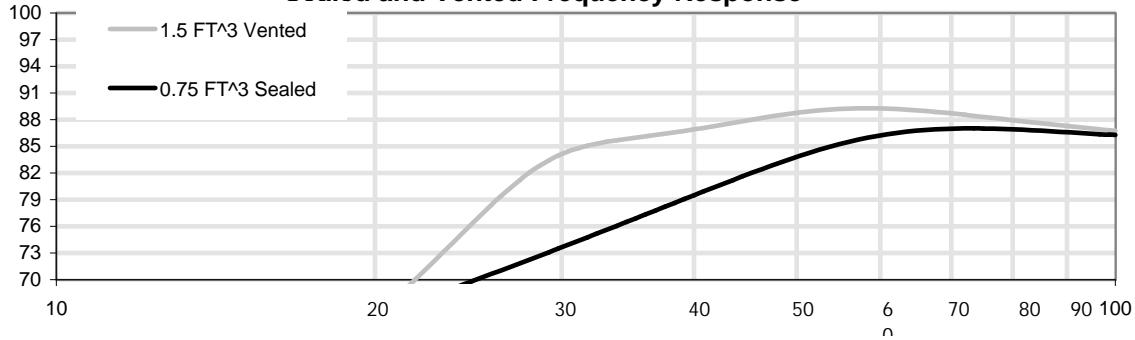

Sealed and Vented Frequency Response

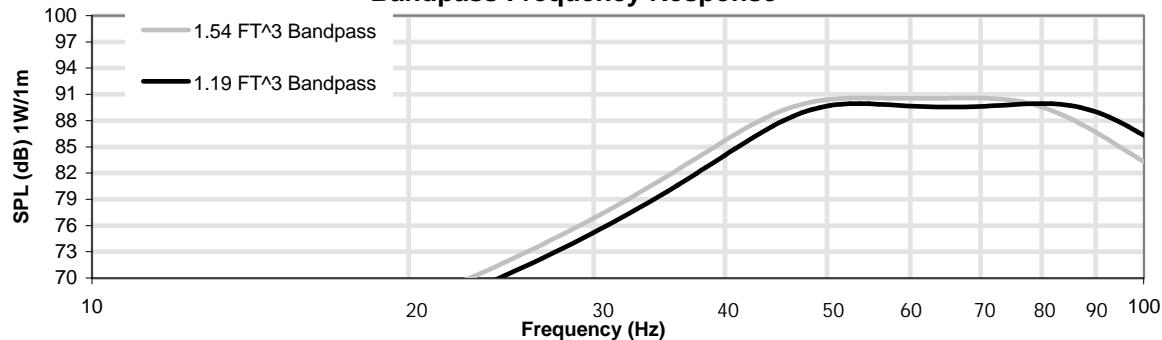

Bandpass Frequency Response

Enclosure Volume	.50 Ft^3 (14.2 l)	.63 Ft^3 (17.7 l)	.75 Ft^3 (21.2 l)	.88 Ft^3 (24.8 l)	1.00 Ft^3 (28.3 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
F3	54 Hz	49 Hz	48 Hz	45 Hz	44 Hz	F3
Ripple	.76dB	.78dB	.75dB	.72dB	.69dB	Ondulación - Ondulation - Welligkeit
Qtc	1.28	1.20	1.15	1.11	1.08	Qtc
Net Volume	.44 Ft^3 (12.4 l)	.56 Ft^3 (16.0 l)	.69 Ft^3 (19.5 l)	.81 Ft^3 (23.1 l)	.94 Ft^3 (26.6 l)	Volumen neto - Volume net - Nettovolumen
Driver Volume	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	Volumen del altavoz - Volume de l' étage d'attaque - Subwooervolumen
Excursion Limited SPL	111dB	111dB	110dB	110dB	110dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	250 Watts	250 Watts	250 Watts	250 Watts	250 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

Enclosure Volume	1.00 Ft^3 (28.3 l)	1.25 Ft^3 (35.4 l)	1.50 Ft^3 (42.5 l)	1.75 Ft^3 (49.6 l)	2.00 Ft^3 (56.6 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Vent Dimensions	3''x12"	3''x11"	3''x9"	3''x9.25"	3''x8.75"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
F3	37 Hz	32 Hz	28 Hz	27 Hz	24 Hz	F3
Tuning Frequency	39 Hz	36 Hz	35 Hz	32 Hz	30 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	2.53dB	2.42dB	2.52dB	2.16dB	2.00dB	Ondulación - Ondulation - Wavelength
Net Volume	.89 Ft^3 (25.1 l)	1.14 Ft^3 (32.3 l)	1.40 Ft^3 (39.6 l)	1.65 Ft^3 (46.7 l)	1.90 Ft^3 (53.8 l)	Volumen neto - Volume net - Nettovolumen
Driver Volume	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	Volumen del altovoz - Volume del l'étage d'attaque - Subwooervolumen
Vent Volume	.05 Ft^3 (1.5 l)	.05 Ft^3 (1.4 l)	.04 Ft^3 (1.1 l)	.04 Ft^3 (1.2 l)	.04 Ft^3 (1.1 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	113dB	113dB	112dB	112dB	111dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	250 Watts	250 Watts	250 Watts	250 Watts	250 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

s=0.6

Enclosure Volume	.97 Ft^3 (27.5 l)	1.06 Ft^3 (30.0 l)	1.19 Ft^3 (33.7 l)	1.42 Ft^3 (40.2 l)	1.92 Ft^3 (54.4 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Bandpass	51 - 109	46 - 104	43 - 99	38 - 94	32 - 89	Paso de banda - Bande passante - Bandpass
Bandpass Gain	7.5dB	6.4dB	5.2dB	3.9dB	2.4dB	Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung
Vent Dimensions	4"x7.5"	4"x9"	4"x11"	4"x13.5"	4"x17"	Dimensiones de las aberturas de ventilación - Dimensións de l'enceinte - Entlüftungsabmessungen
Tuning Frequency	76 Hz	71 Hz	65 Hz	60 Hz	55 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	.36dB	.38dB	.40dB	.43dB	.45dB	Ondulación - Ondulation - Welligkeit
Sealed Volume	.29 Ft^3 (8.2 l)	.37 Ft^3 (10.3 l)	.48 Ft^3 (13.6 l)	.69 Ft^3 (19.5 l)	1.16 Ft^3 (32.8 l)	Volumen sellado - Volume hermétique - Geschlossenes Volumen
Vented Volume	.56 Ft^3 (16.0 l)	.56 Ft^3 (16.0 l)	.56 Ft^3 (16.0 l)	.56 Ft^3 (16.0 l)	.56 Ft^3 (16.0 l)	Volumen ventilado - Volume aéré - Ventiliertes Volumen
Driver Volume	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	Volumen del altovoz - Volume de l'étage d'attaque - Subwooervolumen
Vent Volume	.06 Ft^3 (1.6 l)	.07 Ft^3 (1.9 l)	.08 Ft^3 (2.4 l)	.10 Ft^3 (3.0 l)	.13 Ft^3 (3.8 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	115dB	114dB	113dB	112dB	110dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	250 Watts	250 Watts	250 Watts	250 Watts	250 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

s=0.7

Enclosure Volume	1.23 Ft^3 (34.8 l)	1.35 Ft^3 (38.2 l)	1.54 Ft^3 (43.6 l)	1.93 Ft^3 (54.7 l)	3.12 Ft^3 (88.4 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Bandpass	50 - 97	47 - 92	42 - 87	36 - 82	33 - 77	Paso de banda - Bande passante - Bandpass
Bandpass Gain	8.5dB	7.4dB	6.2dB	4.9dB	3.3dB	Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung
Vent Dimensions	4"x5.75"	4"x7"	4"x8.75"	4"x11"	4"x14.25"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
Tuning Frequency	71 Hz	66 Hz	61 Hz	56 Hz	51 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	.04dB	.05dB	.05dB	.06dB	.07dB	Ondulación - Ondulation - Welligkeit
Sealed Volume	.36 Ft^3 (10.3 l)	.47 Ft^3 (13.3 l)	.65 Ft^3 (18.4 l)	1.02 Ft^3 (28.9 l)	2.18 Ft^3 (61.8 l)	Volumen sellado - Volume hermétique - Geschlossenes Volumen
Vented Volume	.77 Ft^3 (21.8 l)	.77 Ft^3 (21.8 l)	.77 Ft^3 (21.8 l)	.77 Ft^3 (21.8 l)	.77 Ft^3 (21.8 l)	Volumen ventilado - Volume aéré - Ventiliertes Volumen
Driver Volume	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	Volumen del altovoz - Volume de l'étage d'attaque - Subwooervolumen
Vent Volume	.04 Ft^3 (1.2 l)	.05 Ft^3 (1.5 l)	.07 Ft^3 (1.9 l)	.08 Ft^3 (2.4 l)	.11 Ft^3 (3.1 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	116dB	115dB	114dB	112dB	110dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	250 Watts	250 Watts	250 Watts	250 Watts	216 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung
