Type de produit	Subwoofer 12" (30 cm)
Marque	XTANT
Modèle	A212
Impédance	2 ohms
Puissance admissible (RMS)	250 Watts
Réponse en fréquence (F3)	23 à 47 Hz selon enceinte
Niveau de pression sonore max	113 à 121 dB (selon enceinte)
Volume d'enceinte recommandé (scellé)	0,56 à 2,11 ft³ (15,7 à 59,9 L)
Volume d'enceinte recommandé (bass-reflex)	1,83 à 2,85 ft³ (51,8 à 80,6 L)
Volume d'enceinte recommandé (bandpass)	2,34 à 6,56 ft³ (66,3 à 185,8 L)
Type d'enceinte	Scellée, Bass-reflex, Bandpass
Dimensions d'évent (bass-reflex)	4" x 9,5" à 4" x 11,5" (10,2 x 24,1 à 10,2 x 29,2 cm)
Matériau du cône	Non spécifié (estimation : polypropylène ou papier traité)
Entretien	Nettoyer avec un chiffon doux et sec ; éviter l'humidité
Utilisation recommandée	Système audio automobile ou home cinéma

FOIRE AUX QUESTIONS - A212 XTANT

Quels sont les volumes d'enceinte recommandés pour ce subwoofer ?

Le subwoofer XTANT A212 peut être utilisé dans différents types d'enceintes. Pour une enceinte scellée, le volume net varie de 0,56 à 2,11 ft³ (15,7 à 59,9 L). Pour une enceinte bass-reflex, le volume net est compris entre 1,83 et 2,85 ft³ (51,8 à 80,6 L). Pour une enceinte bandpass, le volume total se situe entre 2,34 et 6,56 ft³ (66,3 à 185,8 L). Consultez le tableau pour choisir le volume adapté à votre niveau de SPL souhaité.

Quelle puissance d'amplification est recommandée pour ce subwoofer ?

La puissance limite d'excursion est de 250 Watts. Il est recommandé d'utiliser un amplificateur délivrant entre 200 et 400 Watts RMS sous 2 ohms pour exploiter pleinement le subwoofer sans risque de surcharge.

Comment choisir la fréquence d'accord pour une enceinte bass-reflex ?

La fréquence d'accord (tuning frequency) dépend du volume de l'enceinte et des dimensions de l'évent. Pour le XTANT A212, les fréquences d'accord typiques vont de 31 à 36 Hz pour des volumes de 2,00 à 3,00 ft³. Utilisez les dimensions d'évent fournies dans la notice (4 pouces de diamètre, longueur variable) pour atteindre la fréquence désirée.

Quel est le niveau de pression sonore maximal (SPL) atteignable ?

Le SPL maximal dépend du type d'enceinte. Pour une enceinte scellée, il atteint 114 dB. Pour une bass-reflex, jusqu'à 117 dB. En bandpass, le SPL peut monter à 121 dB avec un volume adapté. Ces valeurs sont mesurées à la puissance limite d'excursion (250 W).

Ce subwoofer peut-il être utilisé dans une voiture ?

Oui, le XTANT A212 est conçu pour les systèmes audio automobiles. Il nécessite une enceinte sur mesure adaptée à son volume recommandé. Assurez-vous que l'impédance de 2 ohms est compatible avec votre amplificateur.

Quel est le diamètre du haut-parleur ?

Le subwoofer XTANT A212 a un diamètre de 12 pouces (environ 30 cm). Cette information est indiquée dans le titre du document technique.

Comment entretenir ce subwoofer ?

Pour l'entretien, utilisez un chiffon doux et sec pour dépoussiérer la membrane et la suspension. Évitez tout contact avec l'eau ou des produits chimiques. Vérifiez périodiquement les connexions électriques.

Quelle est la différence entre les enceintes scellée, bass-reflex et bandpass ?

Une enceinte scellée offre une réponse en fréquence plus linéaire mais un rendement plus faible. Une bass-reflex améliore l'efficacité dans le grave grâce à un évent, mais peut introduire un déphasage. Une bandpass combine deux cavités pour maximiser le SPL sur une bande étroite, au détriment de l'extension dans le grave.

Puis-je installer ce subwoofer sans enceinte préfabriquée ?

Oui, vous pouvez construire votre propre enceinte en respectant les volumes nets et les dimensions d'évent indiqués dans la notice. Utilisez du bois MDF d'au moins 18 mm d'épaisseur et assurez l'étanchéité des joints.

Où trouver la notice complète de cet appareil ?

La notice complète est disponible gratuitement en téléchargement sur notre site notice-facile.com au format PDF. Vous pouvez également utiliser le bouton "Question IA" pour obtenir de l'aide.

MODE D'EMPLOI A212 XTANT

A212 Technical Data Report Xtant A Series 12" 2 Ohm Subwoofer

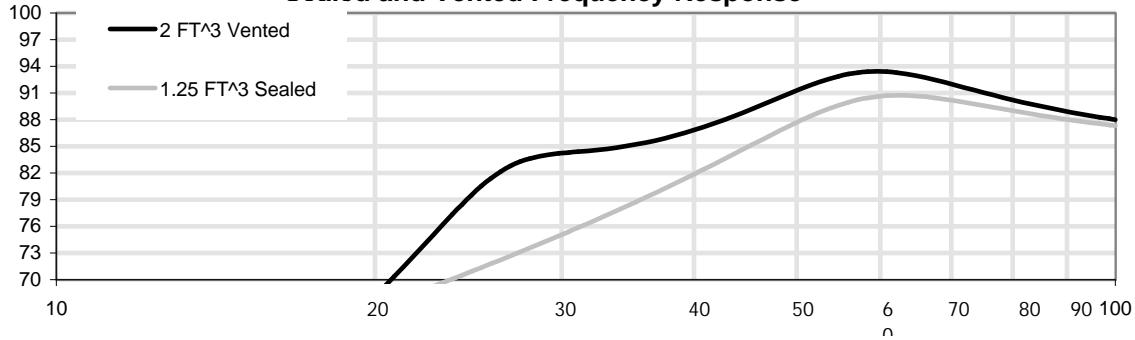

Sealed and Vented Frequency Response

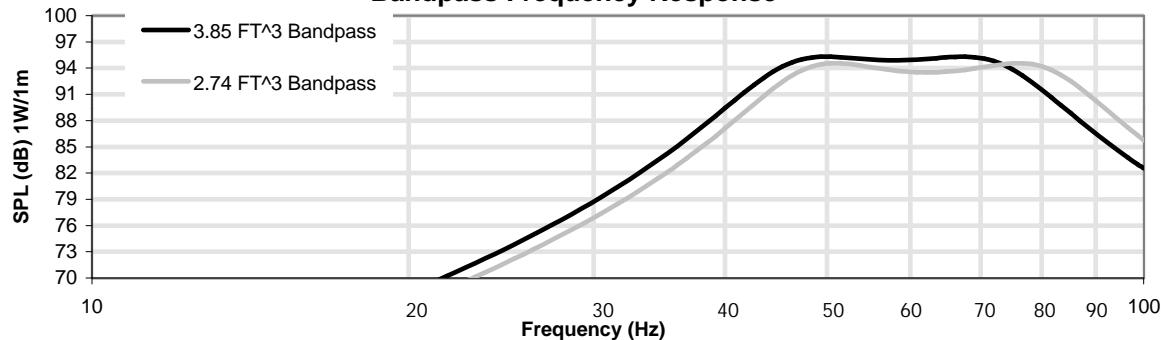

Bandpass Frequency Response

Enclosure Volume	1.00 Ft^3 (28.3 l)	1.25 Ft^3 (35.4 l)	1.50 Ft^3 (42.5 l)	1.75 Ft^3 (49.6 l)	2.00 Ft^3 (56.6 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
F3	47 Hz	42 Hz	40 Hz	40 Hz	39 Hz	F3
Ripple	3.42dB	3.42dB	3.38dB	3.33dB	3.28dB	Ondulación - Ondulation - Welligkeit
Qtc	1.86	1.75	1.68	1.63	1.59	Qtc
Net Volume	.92 Ft^3 (26.0 l)	1.17 Ft^3 (33.1 l)	1.42 Ft^3 (40.2 l)	1.67 Ft^3 (47.3 l)	1.92 Ft^3 (54.3 l)	Volumen neto - Volume net - Nettovolumen
Driver Volume	.08 Ft^3 (2.3 l)	.08 Ft^3 (2.3 l)	.08 Ft^3 (2.3 l)	.08 Ft^3 (2.3 l)	.08 Ft^3 (2.3 l)	Volumen del altavoz - Volume de l' étage d'attaque - Subwooervolumen
Excursion Limited SPL	114dB	114dB	114dB	113dB	113dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	250 Watts	250 Watts	250 Watts	250 Watts	250 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

Enclosure Volume	2.00 Ft^3 (56.6 l)	2.25 Ft^3 (63.7 l)	2.50 Ft^3 (70.8 l)	2.75 Ft^3 (77.9 l)	3.00 Ft^3 (85.0 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Vent Dimensions	4"x11.5"	4"x10.75"	4"x10.25"	4"x9.75"	4"x9.5"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
F3	34 Hz	27 Hz	25 Hz	24 Hz	23 Hz	F3
Tuning Frequency	36 Hz	34 Hz	33 Hz	32 Hz	31 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	5.43dB	5.44dB	5.40dB	5.36dB	5.27dB	Ondulación - Ondulation - Wavelength
Net Volume	1.83 Ft^3 (51.8 l)	2.09 Ft^3 (59.1 l)	2.34 Ft^3 (66.3 l)	2.60 Ft^3 (73.5 l)	2.85 Ft^3 (80.6 l)	Volumen neto - Volume net - Nettovolumen
Driver Volume	.08 Ft^3 (2.3 l)	.08 Ft^3 (2.3 l)	.08 Ft^3 (2.3 l)	.08 Ft^3 (2.3 l)	.08 Ft^3 (2.3 l)	Volumen del altovoz - Volume del l'étage d'attaque - Subwooervolumen
Vent Volume	.09 Ft^3 (2.5 l)	.08 Ft^3 (2.3 l)	.08 Ft^3 (2.2 l)	.07 Ft^3 (2.1 l)	.07 Ft^3 (2.0 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	117dB	116dB	116dB	116dB	116dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	250 Watts	250 Watts	250 Watts	250 Watts	250 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

s=0.5

Enclosure Volume	2.34 Ft^3 (66.3 l)	2.50 Ft^3 (70.8 l)	2.74 Ft^3 (77.6 l)	3.15 Ft^3 (89.2 l)	4.02 Ft^3 (113.8 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Bandpass	52 - 99	46 - 94	43 - 90	37 - 85	32 - 80	Paso de banda - Bande passante - Bandpass
Bandpass Gain	11.3dB	10.2dB	9.0dB	7.7dB	6.2dB	Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung
Vent Dimensions	(2)4"x3.75"	(2)4"x4.75"	(2)4"x6.25"	(2)4"x8.25"	(2)4"x10.75"	Dimensiones de las aberturas de ventilación - Dimensións de l'enceinte - Entlüftungsabmessungen
Tuning Frequency	72 Hz	67 Hz	62 Hz	57 Hz	52 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	.95dB	1.00dB	1.06dB	1.12dB	1.19dB	Ondulación - Ondulation - Welligkeit
Sealed Volume	.56 Ft^3 (15.7 l)	.69 Ft^3 (19.6 l)	.91 Ft^3 (25.6 l)	1.28 Ft^3 (36.3 l)	2.11 Ft^3 (59.9 l)	Volumen sellado - Volume hermétique - Geschlossenes Volumen
Vented Volume	1.66 Ft^3 (47.0 l)	1.66 Ft^3 (47.0 l)	1.66 Ft^3 (47.0 l)	1.66 Ft^3 (47.0 l)	1.66 Ft^3 (47.0 l)	Volumen ventilado - Volume aéré - Ventiliertes Volumen
Driver Volume	.08 Ft^3 (2.3 l)	.08 Ft^3 (2.3 l)	.08 Ft^3 (2.3 l)	.08 Ft^3 (2.3 l)	.08 Ft^3 (2.3 l)	Volumen del altovoz - Volume de l'étage d'attaque - Subwoofervolumen
Vent Volume	.05 Ft^3 (1.4 l)	.07 Ft^3 (1.9 l)	.09 Ft^3 (2.6 l)	.12 Ft^3 (3.5 l)	.16 Ft^3 (4.6 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	120dB	119dB	118dB	117dB	115dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	250 Watts	250 Watts	250 Watts	250 Watts	250 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

s=0.6

Enclosure Volume	3.25 Ft^3 (92.0 l)	3.48 Ft^3 (98.6 l)	3.85 Ft^3 (109.0 l)	4.55 Ft^3 (128.9 l)	6.56 Ft^3 (185.8 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Bandpass	51 - 88	45 - 84	42 - 79	36 - 75	33 - 70	Paso de banda - Bande passante - Bandpass
Bandpass Gain	12.6dB	11.6dB	10.4dB	9.1dB	7.6dB	Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung
Vent Dimensions	(3)4"x4.25"	(3)4"x5.75"	(3)4"x7.5"	(3)4"x9.75"	(3)4"x13"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
Tuning Frequency	67 Hz	63 Hz	58 Hz	53 Hz	48 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	.35dB	.38dB	.41dB	.44dB	.48dB	Ondulación - Ondulation - Welligkeit
Sealed Volume	.69 Ft^3 (19.5 l)	.88 Ft^3 (25.0 l)	1.21 Ft^3 (34.2 l)	1.86 Ft^3 (52.7 l)	3.79 Ft^3 (107.2 l)	Volumen sellado - Volume hermétique - Geschlossenes Volumen
Vented Volume	2.39 Ft^3 (67.7 l)	2.39 Ft^3 (67.7 l)	2.39 Ft^3 (67.7 l)	2.39 Ft^3 (67.7 l)	2.39 Ft^3 (67.7 l)	Volumen ventilado - Volume aéré - Ventiliertes Volumen
Driver Volume	.08 Ft^3 (2.3 l)	.08 Ft^3 (2.3 l)	.08 Ft^3 (2.3 l)	.08 Ft^3 (2.3 l)	.08 Ft^3 (2.3 l)	Volumen del altovoz - Volume de l'étage d'attaque - Subwooervolumen
Vent Volume	.09 Ft^3 (2.4 l)	.12 Ft^3 (3.5 l)	.17 Ft^3 (4.7 l)	.22 Ft^3 (6.3 l)	.30 Ft^3 (8.5 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	121dB	120dB	119dB	117dB	116dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	250 Watts	250 Watts	250 Watts	250 Watts	250 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung
