Type de produit	Haut-parleur (Subwoofer 15 pouces)
Marque et modèle	XTANT A1540A
Diamètre total	390,5 mm (15 3/8 po)
Diamètre de montage	352,4 mm (13 7/8 po)
Profondeur de montage	168,3 mm (6 5/8 po)
Profondeur totale	181,0 mm (7 1/8 po)
Impédance nominale	4 ohms
Puissance RMS (max)	300 W
Puissance ampli recommandée	75-300 W RMS
Sensibilité (1W/1m)	89,0 dB
Réponse en fréquence	27 - 150 Hz
Matériau du cône	Polypropylène chargé de mica avec finition aluminium
Matériau de la suspension	NBR (caoutchouc nitrile) d'une seule pièce avec joint
Aimant	Ferrite de strontium, 50 oz (1417 g)
Diamètre de la bobine mobile	50,8 mm (2 pouces)
Course linéaire (unidirectionnelle)	9,4 mm (0,370 po)
Garantie	1 an limitée (pièces et main-d'œuvre)

FOIRE AUX QUESTIONS - A1540A XTANT

Comment installer ce subwoofer dans ma voiture ?

Pour installer le subwoofer XTANT A1540A, assurez-vous de disposer d'un espace de montage d'au moins 352,4 mm de diamètre et 168,3 mm de profondeur. Utilisez les trous de montage adaptés et fixez-le solidement. Respectez la polarité des connexions et utilisez un amplificateur adapté à 300 W RMS.

Quel type d'enceinte recommandez-vous : scellée ou bass-reflex ?

Les deux options sont possibles. Pour une enceinte scellée, un volume net de 1,40 à 2,40 pieds cubes donne une fréquence de coupure (F3) de 38 à 46 Hz. Pour une enceinte bass-reflex, prévoyez un volume net de 2,37 à 3,41 pieds cubes avec un évent de 4 pouces de diamètre et une longueur adaptée pour un F3 de 33 à 40 Hz. Consultez le tableau des spécifications pour les dimensions précises.

Quelle puissance d'amplificateur dois-je utiliser ?

L'amplificateur doit fournir entre 75 et 300 W RMS sous 4 ohms. Une puissance trop élevée risque d'endommager le subwoofer. Veillez à régler le gain correctement pour éviter l'écrêtage.

Comment brancher ce subwoofer en 4 ohms ?

Le XTANT A1540A possède une impédance nominale de 4 ohms (bobine mobile unique). Connectez-le directement à la sortie ampli prévue pour 4 ohms. Si vous utilisez plusieurs subwoofers, adaptez le câblage pour maintenir l'impédance totale dans les limites de l'ampli.

Quelle est la taille de boîte idéale pour une enceinte scellée ?

Un volume net de 1,75 pied cube (49,6 L) est un bon compromis, offrant un F3 de 43 Hz avec une ondulation de 1,67 dB. Vous pouvez choisir entre 1,40 et 2,40 pieds cubes selon vos préférences sonores. Les volumes plus grands donnent une extension plus basse mais moins de tenue en puissance.

Puis-je utiliser ce subwoofer dans une enceinte band-pass ?

Oui, le constructeur fournit des plans pour des enceintes band-pass de types S-0.4 et S-0.5. Par exemple, un volume total de 2,13 à 2,61 pieds cubes avec un accord entre 34 et 86 Hz permet d'atteindre des niveaux SPL jusqu'à 121 dB selon le réglage.

Comment nettoyer et entretenir le cône et la suspension ?

Utilisez un chiffon doux et sec pour dépoussiérer le cône et la suspension. Évitez tout produit chimique ou solvant qui pourrait endommager le polypropylène ou le caoutchouc NBR. Ne percez pas la membrane. Vérifiez périodiquement les connexions et l'état général.

Que faire si le subwoofer ne fonctionne pas ?

Vérifiez d'abord les branchements : câbles d'enceinte, amplificateur et source. Assurez-vous que l'ampli est allumé et non en protection. Testez avec une autre source. Si rien ne fonctionne, mesurez la résistance de la bobine avec un multimètre (environ 3,14 ohms). Une valeur infinie ou nulle indique une bobine grillée. Dans ce cas, contactez un revendeur agréé.

La garantie couvre-t-elle les dommages causés par une surpuissance ?

La garantie limitée d'un an couvre les défauts de matériaux et de fabrication, mais pas les dommages résultant d'une mauvaise utilisation, d'une puissance excessive ou de modifications non autorisées. Utilisez un amplificateur adapté (75-300 W RMS) et respectez les réglages pour préserver la garantie.

Dois-je roder le subwoofer avant une utilisation intensive ?

Il est recommandé de roder le subwoofer pendant environ 20 à 30 heures à volume modéré. Cela assouplit la suspension et permet au cône de fonctionner de manière optimale. Évitez les fortes excursions et les fréquences très basses pendant cette période.

MODE D'EMPLOI A1540A XTANT

xtant

A1540A Technical Data Report - Xtant A Series 15" 4 Ohm Subwoofer

• Folded Window Basket - Canastilla en ventana dovlada - Chassis embouti et replie - Gefalteter Fensterkorbo
• Strontium Ferrite Magnet - Imán de ferrita de estroncio - Structure magnétique en strontium - Strontiumferritmagnet
• Spider Plateau Venting - Ventilación de la planta de la pieza de centrodo - Aération plateau à croisillons - Zentriermembranplateau-Entlüftung
  CNC machined steel front plate - Plato Delantero CNC de Acero Maquinado - Plaque d'avant en acier CNC faconné à la machine - CNC-bearbeitete Vorderplatte aus Stahl
  Hot pressed, Polycotton spider - Circuito de SuspENSION de Polialgodon, prensado al calor - Spider de polyester et cotton, laminate et pressé chaud - Warmgepressste Polycotton-Suspensionen
• Tortional Mechanical Suspension - Suspension Mecánica a la Torsión - Suspension de torsión mécanique - Mechanische Torsionssuspension
  Mica-filled polypropylene cone, with aluminum finish - Cono de aleacion de Polipropileno con Mica - Cone polypropylene rempli de mica - Mika-gefullter Polypropylen-Schaltrichter mit Aluminiumüberzug
• Extended Pole Piece - Pieza polar extendida - Morceau polaire etendu - Erweitert Stabile
  One piece NBR Surround and Gasket - Juntas y Amortiguation NBR de una sola pieza - NBR d'une seule piece son surround et joint - BAK Umfeld (Surround) und Dichtung aus einem Guss

Specifications

Free Air Resonance	Fs	29.1		Resonancia de atmósfera libre - Résonance à l'air libre - Free Air-Resonanz
Volume Acoustic Suspension	Vas	4.41 Ft3	(124.9 l)	Volumen de suspENSION acústica - Suspension acoustique du volume - Äquivalenzvolumen
Total Q	Qts	.64		Q total - Q totale - Gesamtgute
Electrical Q	Qes	.75		Q électrique - Q électrique - Elektrische Güte
Mechanical Q	Qms	4.24		Q meçárica - Q meçanique - Mechanische Güte
DC Resistance	Re	3.14 Ohm		Resistencia de CC - Résistance c.c. - Gleichstromwiderstand
Linear Excursion (One Way)	Xmax	.370"	(9.4 mm)	Excursion lineal (unidirectional) - Course linéaire (unidirectionnelle) - Lineare Auslenkung (eine Richtung)
Effective Piston Diameter	D	12.950"	(.3289 m)	Diétrto efctivo del pistón - Diamétrtre utile du piston - Effektiver Kolbendurchmesser
RMS Power Handling	RMS	300 Watts		Potência Tmaxima efctiva - Gestion puissance efficace - Nennbelastbarkeits-Effektivwert
Recommended Amplifier Power	RMS	75-300 Watts		Potência de amplificacion recommendada - Puissance recommende - Empföhlene verstellerleistung
Sensitivity 1W/1m	SPLo	89.0 dB		Sensibilitad - Sensibilitité - Empfindlichkeit
Reference Efficiency	No	0.39%		Eficiência de referencia - Rendiment de referencia - Bezugswirkungsgrad
Frequency Response		27-150Hz		Respuesta de frequência - Réponse en fréquence - Frequenzgang
Voice Coil Inductance	Le	2.0 mH		Inductancia de la bobina móvil - Inductance de la bobine mobile - Schwingspuleninduktivität
Gap Height		.314"	(8.0 mm)	Altura del espacio - Hauteur du dégagement - Abstandhöhe
Voice Coil Height		.961"	(24.4 mm)	Altura de la bobina móvil - Hauteur de la bobine mobile - Schwingspulenhöhe
Voice Coil Diameter		2.0"	(50.8 mm)	Diétrto del Bobina móvil - Diamétrtre du Bobine mobile - Schwingspuledurchmesser
Magnet Weight		50 oz	(1417 g)	Imán - Aimant - Magnet
Motor Force	BL	13.64 Tm		Fuerza motriz - Force du moteur - Schwungskraft
Compliance	Cms	.123 mm/N		Cumplimiento - Conformité - Compliance
Total Moving Mass	Mms	243.4 g		Masa total en Movimiento - Masse totale en déplacement - Gesamte bewegte Masse
Moving Mass of Driver	Mmd	229.2 g		Masa en movimiento del altavoz - Masse en déplacement de l'étage d'attaque - Bewege des Subwoofoers
Suspension Losses	Rms	10.49		Péridas de suspisión - Pertes de suspension - Aufhängungsverlust
Effective Surface Area	Sd	131.7 in2	(.0850m2)	Área superficial efectiva - Surface utile - Wirksame Oberfläche
Mounting Diameter		13 7/8"	(352.4 mm)	Diétrto de montaje - Diamétrtre de montage - Einbaudurchmesser
Overall Diameter		15 3/8"	(390.5 mm)	Diétrto total - Diamétrtre global - Gesamtdurchmesser
Mounting Depth		6 5/8"	(168.3 mm)	Profundidad de montaje - Profondeur de montage - Einbautiefe
Overall Depth		7 1/8"	(181.0 mm)	Profundidad total - Profondeur globale - Gesamttiefe
Speaker Displacement (Inside Box)		285in2	(4.7 l)	Desplazimiento del altavoz (caja interior) - Déplacement du haut-parleur (à l'intérieur de la boite) - Laufsprecherverdrengung (im Gehäuse)
Speaker Displacement (Outside Box)		175in2	(2.9 l)	Desplazimiento del altavoz (caja exterior) - Déplacement du haut-parleur (à l'estérieur de la boite) - Laufsprecherverdrengung (außerhalb des Gehäuses)

xtant

A1540A Technical Data Report

Xtant A Series 15" 4 Ohm Subwoofer

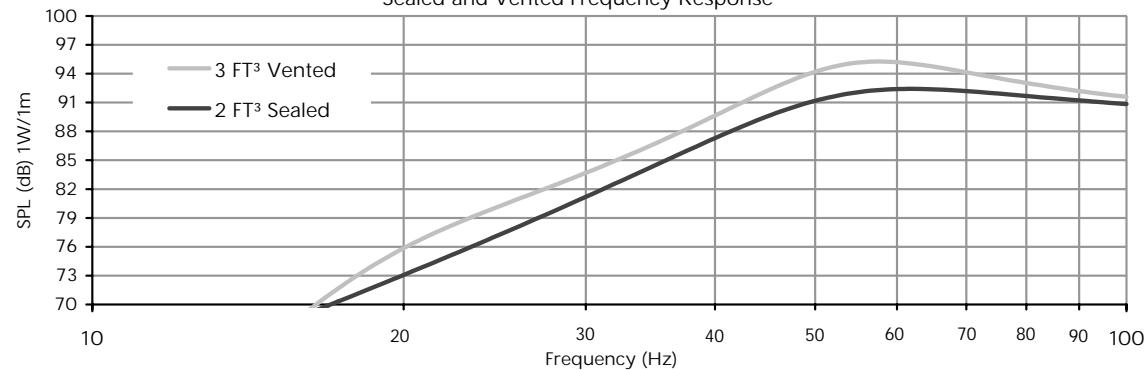

Sealed and Vented Frequency Response

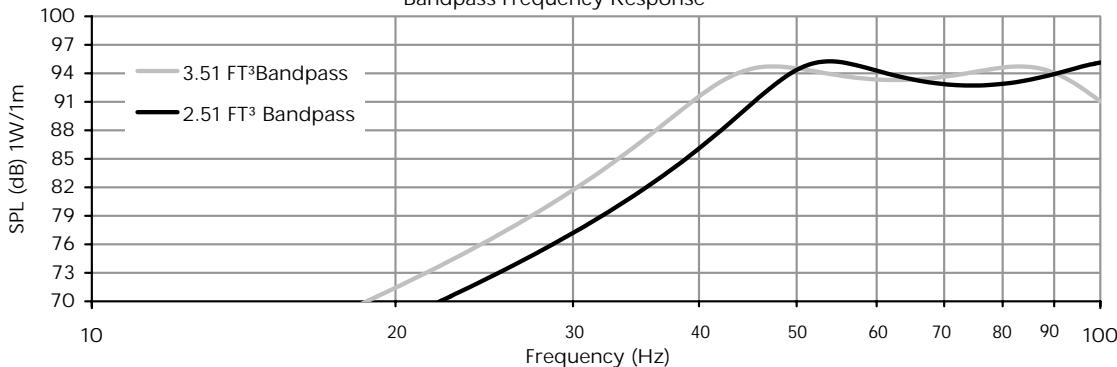

Bandpass Frequency Response

SEATED ENCLOSURE

Enclosure Volume	1.50 Ft3(42.5 l)	1.75 Ft3(49.6 l)	2.00 Ft3(56.6 l)	2.25 Ft3(63.7 l)	2.50 Ft3(70.8 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
F3	46 Hz	43 Hz	41 Hz	39 Hz	38 Hz	F3
Ripple	1.74dB	1.67dB	1.58dB	1.48dB	1.38dB	Ondulación - Ondulation - Welligkeit
Qtc	1.30	1.22	1.16	1.11	1.07	Qtc
Net Volume	1.40 Ft3(39.6 l)	1.65 Ft3(46.7 l)	1.90 Ft3(53.8 l)	2.15 Ft3(60.9 l)	2.40 Ft3(67.9 l)	Volumen neto - Volume net - Nettovolumen
Driver Volume	.10 Ft3(2.9 l)	.10 Ft3(2.9 l)	.10 Ft3(2.9 l)	.10 Ft3(2.9 l)	.10 Ft3(2.9 l)	Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen
Excursion Limited SPL	117dB	117dB	116dB	116dB	116dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	300 Watts	300 Watts	300 Watts	300 Watts	300 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

VENTED ENCLOSURE

Enclosure Volume	2.75 Ft3(77.9 l)	3.00 Ft3(85.0 l)	3.25 Ft3(92.0 l)	3.50 Ft3(99.1 l)	3.75 Ft3(106.2 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Vent Dimensions	(2)4"x17.5"	(2)4"x17"	(2)4"x16.25"	(2)4"x15.75"	(2)4"x15.25"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
F3	40 Hz	38 Hz	36 Hz	33 Hz	33 Hz	F3
Tuning Frequency	36 Hz	35 Hz	34 Hz	33 Hz	32 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	3.68dB	3.67dB	3.68dB	3.65dB	3.61dB	Ondulación - Ondulation - Welligkeit
Net Volume	2.37 Ft3(67.2 l)	2.63 Ft3(74.5 l)	2.89 Ft3(82.0 l)	3.15 Ft3(89.3 l)	3.41 Ft3(96.6 l)	Volumen neto - Volume net - Nettovolumen
Driver Volume	.10 Ft3(2.9 l)	.10 Ft3(2.9 l)	.10 Ft3(2.9 l)	.10 Ft3(2.9 l)	.10 Ft3(2.9 l)	Volumen del altovoz - Volume de l'étage d'attaque - Subwooervolumen
Vent Volume	.28 Ft3(7.8 l)	.27 Ft3(7.6 l)	.25 Ft3(7.2 l)	.25 Ft3(7.0 l)	.24 Ft3(6.7 l)	Volumen de las aberturas de ventilación - Volume d'aéroration - Entlüftungsvolumen
Excursion Limited SPL	119dB	119dB	119dB	119dB	118dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	300 Watts	300 Watts	300 Watts	300 Watts	300 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

BANDPASS ENCLOSURE (S - 0.4)

Enclosure Volume	2.13 Ft3(60.3 l)	2.30 Ft3(65.1 l)	2.51 Ft3(71.1 l)	2.52 Ft3(71.4 l)	2.61 Ft3(73.9 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Bandpass Bandpass Gain	52 - 137	47 - 132	42 - 127	37 - 122	34 - 117	Paso de banda - Bande passante - Bandpass
Vent Dimensions	5.9dB	4.8dB	3.6dB	2.3dB	.8dB	Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung
Tuning Frequency	(4)4"x10.25"	(4)4"x12.5"	(4)4"x15.25"	(3)4"x13.5"	(2)4"x10.75"	Dimensiones de las aberturas de ventilación - Dimensions de l'enceinte - Entlüftungsabmessungen
Ripple	86 Hz	80 Hz	75 Hz	69 Hz	63 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Sealed Volume	2.39dB	2.46dB	2.54dB	2.63dB	2.72dB	Ondulación - Ondulation - Welligkeit
Vented Volume	.57 Ft3(16.3 l)	.67 Ft3(18.9 l)	.79 Ft3(22.4 l)	.96 Ft3(27.1 l)	1.19 Ft3(33.8 l)	Volumen sellado - Volume hermétique - Geschlossenes Volumen
Driver Volume	1.15 Ft3(32.5 l)	1.15 Ft3(32.5 l)	1.15 Ft3(32.5 l)	1.15 Ft3(32.5 l)	1.15 Ft3(32.5 l)	Volumen ventilado - Volume aéré - Ventiliertés Volumen
Vent Volume	.10 Ft3(2.9 l)	.10 Ft3(2.9 l)	.10 Ft3(2.9 l)	.10 Ft3(2.9 l)	.10 Ft3(2.9 l)	Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen
Excursion Limited SPL	.31 Ft3(8.8 l)	.39 Ft3(10.9 l)	.48 Ft3(13.5 l)	.31 Ft3(8.9 l)	.16 Ft3(4.6 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited Power	121dB	120dB	119dB	118dB	116dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
	300 Watts	300 Watts	300 Watts	300 Watts	300 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

BANDPASS ENCLOSURE (S - 0.5)

Enclosure Volume	2.77 Ft3(78.4 l)	2.95 Ft3(83.5 l)	3.18 Ft3(90.1 l)	3.51 Ft3(99.4 l)	3.97 Ft3(112.4 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Bandpass Bandpass Gain	51 - 117	48 - 112	43 - 107	37 - 102	32 - 97	Paso de banda - Bande passante - Bandpass
Vent Dimensions	7.8dB	6.7dB	5.5dB	4.2dB	2.7dB	Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung
Tuning Frequency	(4)4"x6.25"	(4)4"x8"	(4)4"x10.25"	(4)4"x13.25"	(4)4"x17.25"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
Ripple	79 Hz	73 Hz	68 Hz	63 Hz	57 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Sealed Volume	1.26dB	1.31dB	1.37dB	1.43dB	1.49dB	Ondulación - Ondulation - Welligkeit
Vented Volume	.70 Ft3(19.8 l)	.82 Ft3(23.2 l)	.98 Ft3(27.7 l)	1.20 Ft3(34.1 l)	1.54 Ft3(43.5 l)	Volumen sellado - Volume hermétique - Geschlossenes Volumen
Driver Volume	1.79 Ft3(50.7 l)	1.79 Ft3(50.7 l)	1.79 Ft3(50.7 l)	1.79 Ft3(50.7 l)	1.79 Ft3(50.7 l)	Volumen ventilado - Volume aéré - Ventilliertes Volumen
Vent Volume	.10 Ft3(2.9 l)	.10 Ft3(2.9 l)	.10 Ft3(2.9 l)	.10 Ft3(2.9 l)	.10 Ft3(2.9 l)	Volumen del altavoz - Volume de l'étage d'attaque - Subwoofervolumen
Excursion Limited SPL	.18 Ft3(5.1 l)	.24 Ft3(6.7 l)	.31 Ft3(8.8 l)	.41 Ft3(11.6 l)	.54 Ft3(15.3 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited Power	122dB	121dB	120dB	118dB	117dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
	300 Watts	300 Watts	300 Watts	300 Watts	300 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

One Year Limited Warranty

XTANT A Series Woofers purchased in the United States from an authorized XTANT dealer are guaranteed against defects in material and workmanship for a period of ONE YEAR, if consumer installed, from the date purchased by the end user, and limited to the original retail purchaser of the product. Product found to be defective during that period will be repaired or replaced by XTANT at no charge. This warranty is void if it is determined that unauthorized parties have attempted repairs or alterations of any nature. Warranty does not extend to cosmetics or finish. Before presuming a defect is present in the product, be certain that all related equipment and wiring is functioning properly. XTANT disclaims any liability for other incurred damages resulting from product defects. Any expenses incurred in the removal and reinstallation of products are not covered by this warranty. XTANT's total liability will not exceed the purchase price of the product. If a defect is present, your authorized XTANT dealer may be able to effect repairs. Proof of purchase is required when requesting service, so please retain your sales receipt and take a moment to register your warranty on line @ xtant.com.
