| Type d'appareil | Subwoofer |
| Diamètre du haut-parleur | 30,5 cm (12") |
| Impédance | 4 Ohms |
| Volume acoustique | Non précisé |
| Puissance RMS recommandée | 250 Watts |
| Puissance maximale recommandée | 500 Watts |
| Réponse en fréquence | Non précisé |
| Diamètre effectif du cône | 27,9 cm |
| Poids net | Non précisé |
| Type de bobine mobile | Double bobine |
| Diamètre de la bobine mobile | 3,8 cm (1,5") |
| Matériau du cône | Non précisé |
| Type de suspension | Non précisé |
| Surface de la bobine mobile | Non précisé |
| Déplacement de la membrane | Non précisé |
| Type de montage | Non précisé |
| Dimensions extérieures | Non précisé |
| Poids brut | Non précisé |
FOIRE AUX QUESTIONS - A1244A XTANT
Quel est le type de connexion du XTANT A1244A ?
Le XTANT A1244A utilise des connexions RCA pour l'entrée audio.
Comment régler le volume sur le XTANT A1244A ?
Le volume peut être ajusté à l'aide du bouton de volume situé sur le panneau avant de l'appareil.
Le XTANT A1244A prend-il en charge les haut-parleurs de 4 ohms ?
Oui, le XTANT A1244A est compatible avec des haut-parleurs de 4 ohms.
Quels sont les dimensions du XTANT A1244A ?
Les dimensions du XTANT A1244A sont 30 cm de largeur, 24 cm de profondeur et 7 cm de hauteur.
Que faire si le XTANT A1244A ne s'allume pas ?
Vérifiez d'abord les connexions d'alimentation. Assurez-vous que le fusible n'est pas grillé et que l'appareil est bien branché.
Comment résoudre les problèmes de distorsion audio sur le XTANT A1244A ?
Assurez-vous que les niveaux de gain ne sont pas trop élevés et vérifiez les câbles pour des dommages éventuels.
Le XTANT A1244A est-il compatible avec les systèmes audio Bluetooth ?
Non, le XTANT A1244A ne prend pas en charge la connectivité Bluetooth. Il nécessite des connexions filaires.
Comment effectuer une réinitialisation du XTANT A1244A ?
Pour réinitialiser le XTANT A1244A, débranchez-le de l'alimentation pendant environ 10 secondes, puis rebranchez-le.
Y a-t-il une garantie pour le XTANT A1244A ?
Oui, le XTANT A1244A est généralement fourni avec une garantie de 2 ans contre les défauts de fabrication.
Questions des utilisateurs sur A1244A XTANT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Haut-parleur au format PDF gratuitement ! Retrouvez votre notice A1244A - XTANT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil A1244A de la marque XTANT.
MODE D'EMPLOI A1244A XTANT
xtant
A1244A Technical Data Report - Xtant A Series 12" dual 4 Ohm Subwoofer
- Folded Window Basket - Canastilla en ventana dovlada - Chassis embouti et replie - Gefalteter Fensterkorbo
- Strontium Ferrite Magnet - Imán de ferrita de estroncio - Structure magnétique en strontium - Strontiumferritmagnet
- Spider Plateau Venting - Ventilación de la planta de la pieza de centrodo - Aération plateau à croisillons - Zentriermembranplateau-Entlüftung
CNC machined steel front plate - Plato Delantero CNC de Acero Maquinado - Plaque d'avant en acier CNC faconné à la machine - CNC-bearbeitete Vorderplatte aus Stahl
Hot pressed, Polycotton spider - Circuito de SuspENSION de Polialgodon, prensado al calor - Spider de polyester et cotton, laminate et pressé chaud - Warmgepressste Polycotton-Suspensionen - Tortional Mechanical Suspension - Suspension Mecánica a la Torsión - Suspension de torsión mécanique - Mechanische Torsionssuspension
Mica-filled polypropylene cone, with aluminum finish - Cono de aleacion de Polipropileno con Mica - Cone polypropylene rempli de mica - Mika-gefullter Polypropylen-Schaltrichter mit Aluminiumüberzug - Extended Pole Piece - Pieza polar extendida - Morceau polaire etendu - Erweitert Stabile
One piece NBR Surround and Gasket - Juntas y Amortiguation NBR de una sola pieza - NBR d'une seule piece son surround et joint - BAK Umfeld (Surround) und Dichtung aus einem Guss
Specifications
| Free Air Resonance | Fs | 27.8 | Resonancia de atmósfera libre - Résonance à l'air libre - Free Air-Resonanz | |
| Volume Acoustic Suspension | Vas | 3.13 Ft³ | (88.6 l) | Volumen de suspENSION acústica - Suspension acoustique du volume - Äquivalenzvolumen |
| Total Q | Qts | .83 | O total - O totale - Gesamtgüte | |
| Electrical Q | Qes | 1.06 | O électrique - O électrique - Elektrische Güte | |
| Mechanical Q | Qms | 3.93 | O mecanica - O mecanique - Mechanische Güte | |
| DC Resistance | Re | 1.58 Ohm | Resistencia de CC - Résistance c.c. - Gleichstromwiderstand | |
| Linear Excursion (One Way) | Xmax | .370" | (9.4 mm) | Excursion lineal (unidirectional) - Course linéaire (unidirectionnelle) - Lineare Auslenkung (eine Richtung) |
| Effective Piston Diameter | D | 10.440" | (.2652 m) | Dielmetro efectivo del pistón - Diametre utile du piston - Effektiver Kolbendurchmesser |
| RMS Power Handling | RMS | 250 Watts | Potencia maximal efctiva - Gestion puissance efficace - Nennbelastbarkeits-Effektivwert | |
| Recommended Amplifier Power | RMS | 50-250 Watts | Potencia de amplification recommendada - Puisance recommender - Empfohlene verstakerleistung | |
| Sensitivity 1W/1m | SPlo | 85.3 dB | Sensibilitidad - Sensibilité - Empfindlichkeit | |
| Reference Efficiency | No | 0.17% | Eficiencia de referencia - Rendiment de referencia - Bezugswirkungsgrad | |
| Frequency Response | 32-150Hz | Respuesta de Frequencia - Réponse en fréquence - Frequenzgang | ||
| Voice Coil Inductance | Le | 0.7 mH | Inductancia de la bobina movable - Inductance de la bobine mobile - Schwingspuleninduktivität | |
| Gap Height | .314" | (8.0 mm) | Altura del espacio - Hauteur du dégagement - Abstandshöhe | |
| Voice Coil Height | .955" | (24.3 mm) | Altura de la bobina movable - Hauteur de la bobine mobile - Schwingspulenhöhe | |
| Voice Coil Diameter | 2.0" | (50.8 mm) | Dielmetro del Bobina movable - Diametre du Bobine mobile - Schwingspuledurchmesser | |
| Magnet Weight | 33 oz | (936 g) | Imán - Aimant - Magnet | |
| Motor Force | BL | 6.43 Tm | Fuerza motriz - Force du moteur - Schwungskraft | |
| Compliance | Cms | .207 mm/N | Cumpiliento - Conformité - Compliance | |
| Total Moving Mass | Mms | 159.0 g | Masa total en Movimiento - Masse totale en déplacement - Gesamte bewegte Masse | |
| Moving Mass of Driver | Mmd | 151.5 g | Masa en Movimiento del altavoz - Masse en déplacement de l'étage d'attaque - Bewegte Masse des Subwooferers | |
| Suspension Losses | Rms | 7.05 | Pérdidas de suspENSION - Pertes de suspension - Aufhangungsverlust | |
| Effective Surface Area | Sd | 85.6 in² | (.0552m²) | Área superficial efectiva - Surface utile - Wirksame Oberfläche |
| Mounting Diameter | 11" | (279.4 mm) | Dielmetro de montaje - Diametre de montage - Einbaudurchmesser | |
| Overall Diameter | 12 7/16" | (315.9 mm) | Dielmetro total - Diametre global - Gesamtdurchmesser | |
| Mounting Depth | 5 11/16" | (144.5 mm) | Profundidad de montaje - Profondeur de montage - Einbautiefe | |
| Overall Depth | 6 1/8" | (155.6 mm) | Profundidad total - Profondeur globale - Gesamttiefe | |
| Speaker Displacement (Inside Box) | 190in² | (3.1 l) | Desplazimiento del altavoz (caja interior) - Déplacement du haut-parleur (à l'intérieur de la boîte) - Lautsprecherverdrengung (im Gehäuse) | |
| Speaker Displacement (Outside Box) | 140in² | (2.3 l) | Desplazimiento del altavoz (caja exterior) - Déplacement du haut-parleur (à l'estérieur de la boîte) - Lautsprecherverdrengung (außerhalb des Gehäuses) | |
xtant
A1244A Technical Data Report
Xtant A Series 12" dual 4 Ohm Subwoofer

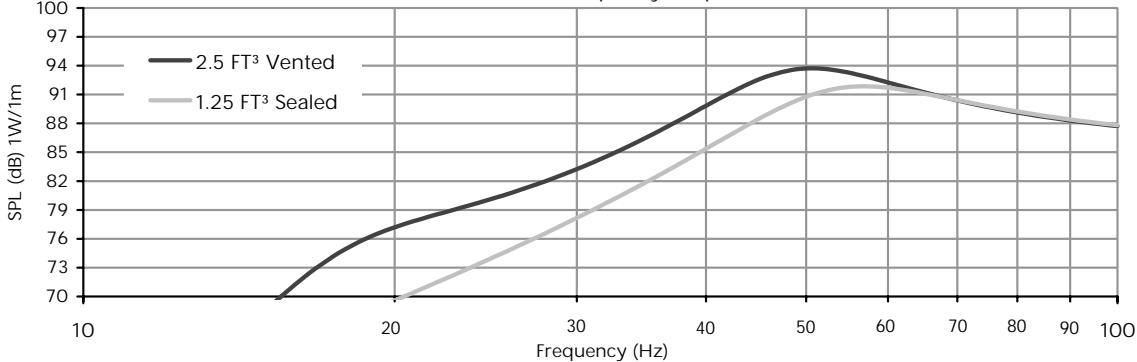

Sealed and Vented Frequency Response

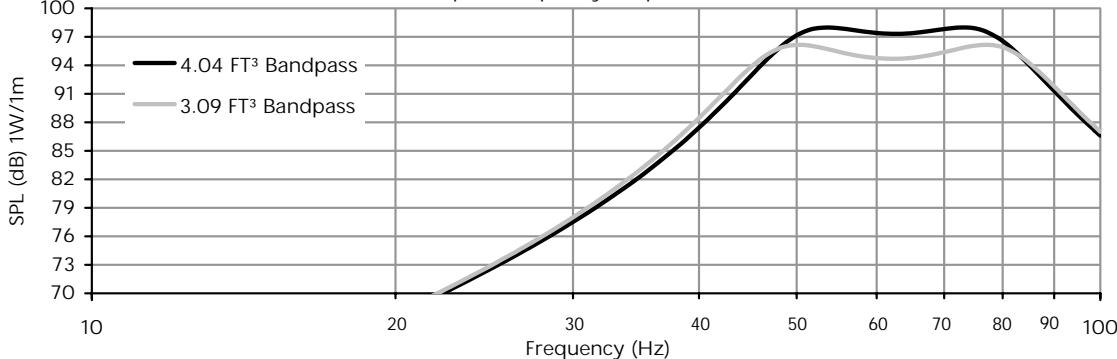

Bandpass Frequency Response
SEATED ENCLOSURE
| Enclosure Volume | 1.00 Ft3(28.3 l) | 1.25 Ft3(35.4 l) | 1.50 Ft3(42.5 l) | 1.75 Ft3(49.6 l) | 2.00 Ft3(56.6 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| F3 | 43 Hz | 39 Hz | 36 Hz | 34 Hz | 31 Hz | F3 |
| Ripple | 4.16dB | 4.04dB | 3.87dB | 3.69dB | 3.53dB | Ondulación - Ondulation - Welligkeit |
| Qtc | 1.75 | 1.60 | 1.49 | 1.42 | 1.35 | Qtc |
| Net Volume | .92 Ft3(26.0 l) | 1.17 Ft3(33.1 l) | 1.42 Ft3(40.2 l) | 1.67 Ft3(47.3 l) | 1.92 Ft3(54.3 l) | Volumen neto - Volume net - Nettovolumen |
| Driver Volume | .08 Ft3(2.3 l) | .08 Ft3(2.3 l) | .08 Ft3(2.3 l) | .08 Ft3(2.3 l) | .08 Ft3(2.3 l) | Volumen del altovoz - Volume de l'étage d'attaque - Subwooervolumen |
| Excursion Limited SPL | 116dB | 115dB | 114dB | 113dB | 112dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 250 Watts | 246 Watts | 212 Watts | 188 Watts | 171 Watts | Potencia de excursión limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
| VENTED ENCLOSURE | ||||||
| Enclosure Volume | 2.00 Ft3(56.6 l) | 2.25 Ft3(63.7 l) | 2.50 Ft3(70.8 l) | 2.75 Ft3(77.9 l) | 3.00 Ft3(85.0 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| Vent Dimensions | 4"x13.75" | 4"x13" | 4"x12.25" | 4"x11.75" | 4"x11.25" | Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen |
| F3 | 35 Hz | 34 Hz | 32 Hz | 29 Hz | 29 Hz | F3 |
| Tuning Frequency | 33 Hz | 32 Hz | 31 Hz | 30 Hz | 29 Hz | Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequency |
| Ripple | 5.97dB | 6.00dB | 6.00dB | 5.95dB | 5.91dB | Ondulación - Ondulation - Welligkeit |
| Net Volume | 1.81 Ft3(51.3 l) | 2.07 Ft3(58.6 l) | 2.32 Ft3(65.8 l) | 2.58 Ft3(73.0 l) | 2.83 Ft3(80.2 l) | Volumen neto - Volume net - Nettovolumen |
| Driver Volume | .08 Ft3(2.3 l) | .08 Ft3(2.3 l) | .08 Ft3(2.3 l) | .08 Ft3(2.3 l) | .08 Ft3(2.3 l) | Volumen del altovoz - Volume de l'étage d'attaque - Subwooervolumen |
| Vent Volume | .11 Ft3(3.0 l) | .10 Ft3(2.8 l) | .09 Ft3(2.7 l) | .09 Ft3(2.6 l) | .09 Ft3(2.4 l) | Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen |
| Excursion Limited SPL | 117dB | 117dB | 117dB | 116dB | 116dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 250 Watts | 250 Watts | 250 Watts | 250 Watts | 250 Watts | Potencia de excursión limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
BANDPASS ENCLOSURE (S - 0.5)
| Enclosure Volume | 2.83 Ft3(80.1 l) | 2.94 Ft3(83.3 l) | 3.09 Ft3(87.5 l) | 3.30 Ft3(93.5 l) | 3.61 Ft3(102.2 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| Bandpass Bandpass Gain | 50 - 99 | 47 - 95 | 41 - 90 | 38 - 85 | 32 - 81 | Paso de banda - Bande passante - Bandpass |
| Vent Dimensions | 11.5dB | 10.4dB | 9.2dB | 7.9dB | 6.4dB | Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung |
| (2)4"x1.75" | (2)4"x2.75" | (2)4"x3.75" | (2)4"x5.25" | (2)4"x7.25" | Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen | |
| Tuning Frequency | 72 Hz | 67 Hz | 62 Hz | 57 Hz | 52 Hz | Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz |
| Ripple | 1.33dB | 1.40dB | 1.48dB | 1.56dB | 1.64dB | Ondulación - Ondulation - Welligkeit |
| Sealed Volume | .55 Ft3(15.6 l) | .65 Ft3(18.3 l) | .78 Ft3(22.0 l) | .96 Ft3(27.3 l) | 1.24 Ft3(35.2 l) | Volumen sellado - Volume hermétique - Geschlossenes Volumen |
| Vented Volume | 2.18 Ft3(61.8 l) | 2.18 Ft3(61.8 l) | 2.18 Ft3(61.8 l) | 2.18 Ft3(61.8 l) | 2.18 Ft3(61.8 l) | Volumen ventilado - Volume aéré - Ventilliertes Volumen |
| Driver Volume | .08 Ft3(2.3 l) | .08 Ft3(2.3 l) | .08 Ft3(2.3 l) | .08 Ft3(2.3 l) | .08 Ft3(2.3 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen |
| Vent Volume | .02 Ft3(.5 l) | .03 Ft3(.9 l) | .05 Ft3(1.4 l) | .07 Ft3(2.1 l) | .11 Ft3(3.0 l) | Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen |
| Excursion Limited SPL | 121dB | 120dB | 119dB | 118dB | 115dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 250 Watts | 250 Watts | 250 Watts | 250 Watts | 196 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
BANDPASS ENCLOSURE (S - 0.6)
| Enclosure Volume | 3.90 Ft3(110.4 l) | 4.04 Ft3(114.4 l) | 4.25 Ft3(120.4 l) | 4.53 Ft3(128.3 l) | 4.97 Ft3(140.8 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| Bandpass Bandpass Gain | 49 - 8912.9dB(3)4"x2" | 46 - 8411.8dB(3)4"x3" | 42 - 8010.7dB(3)4"x4.5" | 36 - 759.3dB(3)4"x6.25" | 31 - 717.8dB(3)4"x8.75" | Paso de banda - Bande passante - Bandpass Amplificación del paso de banda - Gain de bande passante - BandpassverständigungDimensiones de las aberturas de ventilación - Dimensions de l'enceinte - EntlüftungsabmessungenFrecuencia de sintonización - Fréquence d'accord - ResonanzfrequenzOndulación - Ondulation - Welligkeit |
| Tuning Frequency | .67 Hz | .63 Hz | .58 Hz | .53 Hz | .48 Hz | |
| Ripple | .63dB | .68dB | .72dB | .78dB | .84dB | |
| Sealed Volume | .64 Ft3(18.3 l) | .76 Ft3(21.7 l) | .93 Ft3(26.4 l) | 1.17 Ft3(33.2 l) | 1.55 Ft3(43.9 l) | Volumen sellado - Volume hermétique - Geschlossenes Volumen |
| Vented Volume | 3.14 Ft3(89.0 l) | 3.14 Ft3(89.0 l) | 3.14 Ft3(89.0 l) | 3.14 Ft3(89.0 l) | 3.14 Ft3(89.0 l) | Volumen ventilado - Volume aéré - Ventilliertes Volumen |
| Driver Volume | .08 Ft3(2.3 l) | .08 Ft3(2.3 l) | .08 Ft3(2.3 l) | .08 Ft3(2.3 l) | .08 Ft3(2.3 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen |
| Vent Volume | .03 Ft3(.9 l) | .06 Ft3(1.6 l) | .09 Ft3(2.6 l) | .14 Ft3(3.8 l) | .20 Ft3(5.6 l) | Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen |
| Excursion Limited SPL | 122dB | 121dB | 120dB | 118dB | 115dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 250 Watts | 250 Watts | 250 Watts | 226 Watts | 170 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
One Year Limited Warranty
XTANT A Series Woofers purchased in the United States from an authorized XTANT dealer are guaranteed against defects in material and workmanship for a period of ONE YEAR, if consumer installed, from the date purchased by the end user, and limited to the original retail purchaser of the product. Product found to be defective during that period will be repaired or replaced by XTANT at no charge. This warranty is void if it is determined that unauthorized parties have attempted repairs or alterations of any nature. Warranty does not extend to cosmetics or finish. Before presuming a defect is present in the product, be certain that all related equipment and wiring is functioning properly. XTANT disclaims any liability for other incurred damages resulting from product defects. Any expenses incurred in the removal and reinstallation of products are not covered by this warranty. XTANT's total liability will not exceed the purchase price of the product. If a defect is present, your authorized XTANT dealer may be able to effect repairs. Proof of purchase is required when requesting service, so please retain your sales receipt and take a moment to register your warranty on line @ xtant.com.
