A1044 - Haut-parleur XTANT - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil A1044 XTANT au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Subwoofer 10" (25 cm) double bobine 4 Ω |
| Marque | XTANT |
| Modèle | A1044 |
| Diamètre total | 261,9 mm (10 5/16") |
| Profondeur de montage | 130,2 mm (5 1/8") |
| Profondeur totale | 139,7 mm (5 1/2") |
| Diamètre de montage | 230,2 mm (9 1/16") |
| Impédance | Double bobine 4 Ω |
| Puissance RMS | 250 W |
| Puissance maximale | 500 W |
| Réponse en fréquence | 32 – 150 Hz |
| Sensibilité (1W/1m) | 84,5 dB |
| Matériau du cône | Polypropylène rempli de mica |
| Suspension et joint | NBR (caoutchouc nitrile) d'une seule pièce |
| Spider | Polycotton pressé à chaud |
| Diamètre de la bobine | 50,8 mm (2") |
| Excursion linéaire (unidirectionnelle) | 9,1 mm (0,360") |
| Masse mobile totale | 133,8 g |
| Poids de l'aimant | 936 g (33 oz) |
| Type d'enceinte recommandée | Clos, éventé ou bandpass (volumes spécifiques) |
| Entretien | Nettoyer avec un chiffon sec et doux ; éviter l'humidité |
| Sécurité | Installation par un professionnel recommandée ; respecter les volumes d'enceinte préconisés |
FOIRE AUX QUESTIONS - A1044 XTANT
Quel est le diamètre du haut-parleur A1044 ?
Le diamètre total est de 261,9 mm (10 5/16") et le diamètre de montage de 230,2 mm (9 1/16").
Quelle est la puissance admissible du subwoofer XTANT A1044 ?
La puissance RMS est de 250 W et la puissance maximale de 500 W.
Quel type d'enceinte utiliser avec ce subwoofer ?
Ce subwoofer peut être monté dans une enceinte clos, éventée ou bandpass. Les volumes recommandés sont fournis dans la fiche technique (par exemple, pour une enceinte close : 0,50 à 1,00 ft³).
Quelle est la réponse en fréquence du A1044 ?
La réponse en fréquence est de 32 à 150 Hz, idéale pour les basses fréquences.
Comment nettoyer le subwoofer XTANT A1044 ?
Utilisez un chiffon sec et doux pour dépoussiérer la membrane et la carcasse. Évitez tout produit chimique ou liquide.
Quelle est l'impédance de ce subwoofer ?
Il s'agit d'un modèle double bobine de 4 Ω, pouvant être câblé en série ou en parallèle.
Quelles sont les dimensions de montage ?
Le diamètre de montage est de 230,2 mm et la profondeur de montage de 130,2 mm.
Puis-je utiliser ce subwoofer dans une voiture ?
Oui, il est conçu pour une utilisation automobile ou home audio. Assurez-vous de respecter les volumes d'enceinte recommandés.
Quelle est la sensibilité du haut-parleur ?
La sensibilité est de 84,5 dB (1W/1m), ce qui est typique pour un subwoofer de cette taille.
Quels matériaux composent ce subwoofer ?
Le cône est en polypropylène rempli de mica, la suspension en NBR (caoutchouc nitrile), et le spider en polycotton pressé à chaud.
Questions des utilisateurs sur A1044 XTANT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Haut-parleur au format PDF gratuitement ! Retrouvez votre notice A1044 - XTANT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil A1044 de la marque XTANT.
MODE D'EMPLOI A1044 XTANT
xtant
A1044 Technical Data Report - Xtant A Series 10" dual 4 Ohm Subwoofer
One piece NBR Surround and Gasket - Juntas y Amortiguation NBR de una sola pieza - NBR d'une seule piece son surround et joint - BAK Umfeld (Surround) und Dichtung aus einem Guss
- Mica-filled polypropylene cone - Cono de aleación de Polipropileno con Mica (carbon), - Cone polypropylene rempli de mica - Mika-gefüllter Polypropylen-Schalltrichter
Gloss black Machined Cone and Dustcap - Cono y Cubierta Guardapolvo Maquinados al Negro Brillante - Cone noir lustre faconné à la machine - Maschinell polierter schwarzer Schaltrichter und Staubkappe
CNC machined steel front plate - Plato Delantero CNC de Acero Maquinado - Plaque d'avant en acier CNC faconné à la machine - CNC-bearbeitete Vorderplatte aus Stahl
Hot pressed, Polycotton spider - Circuito de Suspension de Polialgodon, prensado al calor - Spider de polyester et cotton, laminé et pressé chaud - Warmgepresste Polycotton-Suspensionen
- Tortional Mechanical Suspension - Suspension Mecánica a la Torsión - Suspension de torsion mécanique - Mechanische Torsionssuspension
Specifications
| Free Air Resonance | Fs | 32.9 | Resonancia de atmôsfera libre - Résonancia à l'air libre - Free Air-Resonanz | |
| Volume Acoustic Suspension | Vas | 1.17 Ft^3 | (33.1 l) | Volumen de suspENSION acústica - Suspension acoustique du volume - Áquivalenzvolumen |
| Total Q | Qts | .72 | O total - O totale - Gesamtgüte | |
| Electrical Q | Qes | .80 | O electrónica - O électrique - Elektrische Güte | |
| Mechanical Q | Qms | 6.75 | O mecanica - O mecanique - Mechanische Güte | |
| DC Resistance | Re | 1.58 Ohm | Resistencia de CC - Résistance c.c. - Gleichstromwiderstand | |
| Linear Excursion (One Way) | Xmax | .360" | (9.1 mm) | Excursion lineal (unidirectional) - Course linéaire (unidirectionnelle) - Lineare Auslenkung (eine Richtung) |
| Effective Piston Diameter | D | 8.513" | (.2162 m) | Diámetro efectivo del pistón - Diamètre utile du piston - Effektiver Kolbendurchmesser |
| RMS Power Handling | RMS | 250 Watts | Potenciamaximum efctiva - Gestion puissance efficace - Nennbelastbarkeits-Effektivwert | |
| Total Power Handling | Total | 500 Watts | Potenciamaximum total - Gestion puissance totale - Nennbelastbarkeits-Gesamtwert | |
| Sensitivity 1W/1m | SPLo | 84.5 dB | Sensibilitad - Sensilité - Empfindlichkeit | |
| Reference Efficiency | No | 0.14% | Eficiência de referencia - Rendiment de reférie - Bezugswirkungsgrad | |
| Frequency Response | 32-150Hz | Respuesta de Frequência - Réponse en fréquence - Frequenzgang | ||
| Voice Coil Inductance | Le | 2.1 mH | Inductancia de la bobina movable - Inductance de la bobine mobile - Schwingspuleninduktivität | |
| Gap Height | .314" | (8.0 mm) | Altura del espacio - Hauteur du dégagement - Abstandshöhe | |
| Voice Coil Height | .935" | (23.7 mm) | Altura de la bobina movable - Hauteur de la bobine mobile - Schwingspulenhöhe | |
| Voice Coil Diameter | 2.0" | (50.8 mm) | Diámetro del Bobina movable - Diamètre du Bobine mobile - Schwingspuledurchmesser | |
| Magnet Weight | 33 oz | (936 g) | Imán - Aimant - Magnet | |
| Motor Force | BL | 7.39 Tm | Fuerza motriz - Force du moteur - Schwungskraft | |
| Compliance | Cms | .175 mm/N | Cumplimiento - Conformité - Compliance | |
| Total Moving Mass | Mms | 133.8 g | Masa total en Movimiento - Masse totale en déplacement - Gesamte bewegte Masse | |
| Moving Mass of Driver | Mmd | 129.7 g | Masa en Movimiento del altavoz - Masse en déplacement de l'étage d'attaque - Bewege Masse des Subwoofoers | |
| Suspension Losses | Rms | 4.10 | Pérdidas de suspisión - Pertes de suspension - Aufhängungsverlust | |
| Effective Surface Area | Sd | 56.9 in^2 | (.0367m^2) | la rea superficial efectiva - Surface utile - Wirksame Oberfläche |
| Mounting Diameter | 9 1/16" | (230.2 mm) | Diámetro de montaje - Diamètre de montage - Einbaudurchmesser | |
| Overall Diameter | 10 5/16" | (261.9 mm) | Diámetro total - Diamètre global - Gesamtdurchmesser | |
| Mounting Depth | 5 1/8" | (130.2 mm) | Profundidad de montaje - Profondeur de montage - Einbautiefe | |
| Overall Depth | 5 1/2" | (139.7 mm) | Profundidad total - Profondeur globale - Gesamttlefe | |
| Speaker Displacement (Inside Box) | 140in^2 | (2.3 l) | Desplazimiento del altavoz (caja interior) - Déplacement du haut-parleur (à l'intérieur de la boîte) - Lautsprecherverdrengung (im Gehäuse) | |
| Speaker Displacement (Outside Box) | 105in^2 | (1.7 l) | Desplazimiento del altavoz (caja exterior) - Déplacement du haut-parleur (à l'estérieur de la boîte) - Lautsprecherverdrengung (außerhalb des Gehäuses) | |
xtant
A1044 Technical Data Report Xtant A Series 10" dual 4 Ohm Subwoofer

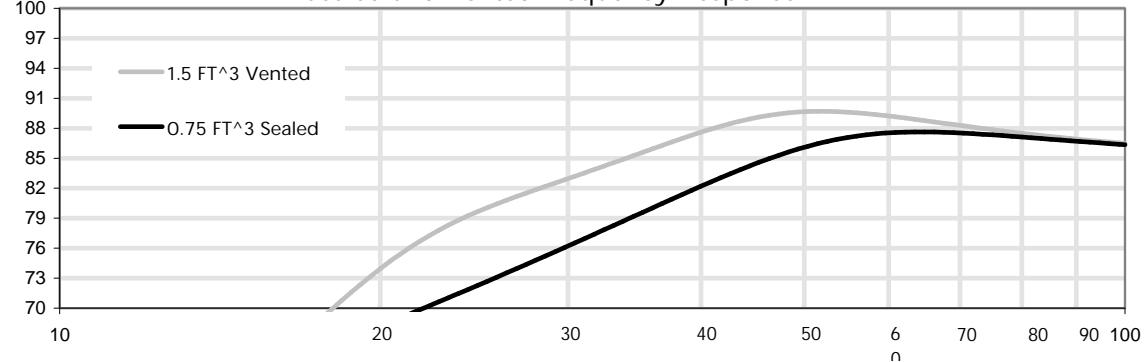

Sealed and Vented Frequency Response

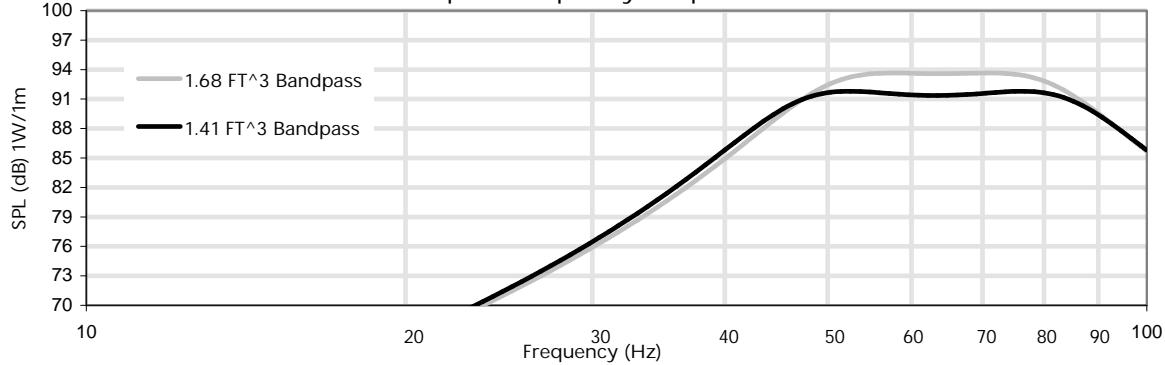

Bandpass Frequency Response
SEATED ENCLOSURE
| Enclosure Volume | .50 Ft^3 (14.2 l) | .63 Ft^3 (17.7 l) | .75 Ft^3 (21.2 l) | .88 Ft^3 (24.8 l) | 1.00 Ft^3 (28.3 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| F3 | 48 Hz | 45 Hz | 42 Hz | 40 Hz | 39 Hz | F3 |
| Ripple | 1.42dB | 1.38dB | 1.28dB | 1.17dB | 1.07dB | Ondulación - Ondulation - Welligkeit |
| Qtc | 1.37 | 1.25 | 1.17 | 1.12 | 1.07 | Qtc |
| Net Volume | .44 Ft^3 (12.4 l) | .56 Ft^3 (16.0 l) | .69 Ft^3 (19.5 l) | .81 Ft^3 (23.1 l) | .94 Ft^3 (26.6 l) | Volumen neto - Volume net - Nettovolumen |
| Driver Volume | .06 Ft^3 (1.7 l) | .06 Ft^3 (1.7 l) | .06 Ft^3 (1.7 l) | .06 Ft^3 (1.7 l) | .06 Ft^3 (1.7 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen |
| Excursion Limited SPL | 112dB | 111dB | 111dB | 110dB | 110dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 250 Watts | 250 Watts | 250 Watts | 250 Watts | 232 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
VENTED ENCLOSURE
| Enclosure Volume | 1.00 Ft^3 (28.3 l) | 1.25 Ft^3 (35.4 l) | 1.50 Ft^3 (42.5 l) | 1.75 Ft^3 (49.6 l) | 2.00 Ft^3 (56.6 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| Vent Dimensions | 3"×14" | 3"×12.75" | 3"×11.75" | 3"×10.75" | 3"×10.25" | Dimensiones de las aberturas de ventilación - Dimensions de l'enceinte - Entlüftungsabmessungen |
| F3 | 38 Hz | 33 Hz | 31 Hz | 28 Hz | 24 Hz | F3 |
| Tuning Frequency | 37 Hz | 34 Hz | 31 Hz | 30 Hz | 28 Hz | Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz |
| Ripple | 3.37dB | 3.33dB | 3.20dB | 3.10dB | 2.91dB | Ondulación - Ondulation - Welligkeit |
| Net Volume | .88 Ft^3 (24.8 l) | 1.13 Ft^3 (32.0 l) | 1.39 Ft^3 (39.3 l) | 1.64 Ft^3 (46.5 l) | 1.89 Ft^3 (53.6 l) | Volumen neto - Volume net - Nettovolumen |
| Driver Volume | .06 Ft^3 (1.7 l) | .06 Ft^3 (1.7 l) | .06 Ft^3 (1.7 l) | .06 Ft^3 (1.7 l) | .06 Ft^3 (1.7 l) | Volumen del altovoz - Volume de l'étage d'attaque - Subwooervolumen |
| Vent Volume | .06 Ft^3 (1.8 l) | .06 Ft^3 (1.6 l) | .05 Ft^3 (1.5 l) | .05 Ft^3 (1.4 l) | .05 Ft^3 (1.3 l) | Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen |
| Excursion Limited SPL | 114dB | 113dB | 113dB | 112dB | 112dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 250 Watts | 250 Watts | 250 Watts | 250 Watts | 250 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
BANDPASS ENCLOSURE (S - 0.6)
| Enclosure Volume | 1.25 Ft^3 (35.4 l) | 1.32 Ft^3 (37.4 l) | 1.41 Ft^3 (39.9 l) | 1.54 Ft^3 (43.6 l) | 1.75 Ft^3 (49.6 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| Bandpass | 52 - 103 | 46 - 98 | 41 - 93 | 38 - 88 | 33 - 83 | Paso de banda - Bande passante - Bandpass |
| Bandpass Gain | 9.0dB | 7.9dB | 6.7dB | 5.4dB | 3.9dB | Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung |
| Vent Dimensions | 4"x4.25" | 4"x5.5" | 4"x6.75" | 4"x8.5" | 4"x11" | Dimensiones de las aberturas de ventilación - Dimensións de l'enceinte - Entlütkungsabmessungen |
| Tuning Frequency | 73 Hz | 68 Hz | 63 Hz | 58 Hz | 53 Hz | Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz |
| Ripple | .39dB | .41dB | .44dB | .46dB | .49dB | Ondulación - Ondulation - Welligkeit |
| Sealed Volume | .30 Ft^3 (8.4 l) | .35 Ft^3 (10.0 l) | .43 Ft^3 (12.3 l) | .55 Ft^3 (15.7 l) | .75 Ft^3 (21.2 l) | Volumen sellado - Volume hermétique - Geschlossenes Volumen |
| Vented Volume | .86 Ft^3 (24.4 l) | .86 Ft^3 (24.4 l) | .86 Ft^3 (24.4 l) | .86 Ft^3 (24.4 l) | .86 Ft^3 (24.4 l) | Volumen ventilado - Volume aéré - Ventiliertes Volumen |
| Driver Volume | .06 Ft^3 (1.7 l) | .06 Ft^3 (1.7 l) | .06 Ft^3 (1.7 l) | .06 Ft^3 (1.7 l) | .06 Ft^3 (1.7 l) | Volumen del altavoz - Volume de l' étage d'attaque - Subwooervolumen |
| Vent Volume | .03 Ft^3 (0.8 l) | .04 Ft^3 (1.1 l) | .05 Ft^3 (1.4 l) | .06 Ft^3 (1.8 l) | .08 Ft^3 (2.4 l) | Volumen de las aberturas de ventilación - Volume d'aération - Entlütkungsvolumen |
| Excursion Limited SPL | 117dB | 116dB | 115dB | 113dB | 111dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 250 Watts | 250 Watts | 250 Watts | 250 Watts | 190 Watts | Potencia de excursion limitada - Puissance limitée par la course - Auslenkungsbegrenzte Leistung |
BANDPASS ENCLOSURE (S - 0.7)
| Enclosure Volume | 1.60 Ft^3 (45.3 l) | 1.68 Ft^3 (47.6 l) | 1.80 Ft^3 (51.0 l) | 1.97 Ft^3 (55.8 l) | 2.27 Ft^3 (64.3 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| Bandpass | 51 - 92 | 45 - 87 | 42 - 83 | 36 - 78 | 31 - 73 | Paso de banda - Bande passante - Bandpass |
| Bandpass Gain | 10.0dB | 9.0dB | 7.7dB | 6.4dB | 4.8dB | Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung |
| Vent Dimensions | 4"x3" | 4"x4" | 4"x5.25" | 4"x6.75" | 4"x9" | Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen |
| Tuning Frequency | 69 Hz | 64 Hz | 59 Hz | 54 Hz | 49 Hz | Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz |
| Ripple | .06dB | .07dB | .07dB | .08dB | .09dB | Ondulación - Ondulation - Welligkeit |
| Sealed Volume | .35 Ft^3 (9.9 l) | .42 Ft^3 (11.9 l) | .53 Ft^3 (14.9 l) | .69 Ft^3 (19.5 l) | .97 Ft^3 (27.5 l) | Volumen sellado - Volume hermétique - Geschlossenes Volumen |
| Vented Volume | 1.17 Ft^3 (33.2 l) | 1.17 Ft^3 (33.2 l) | 1.17 Ft^3 (33.2 l) | 1.17 Ft^3 (33.2 l) | 1.17 Ft^3 (33.2 l) | Volumen ventilado - Volume aéré - Ventiliertes Volumen |
| Driver Volume | .06 Ft^3 (1.7 l) | .06 Ft^3 (1.7 l) | .06 Ft^3 (1.7 l) | .06 Ft^3 (1.7 l) | .06 Ft^3 (1.7 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen |
| Vent Volume | .02 Ft^3 (0.5 l) | .03 Ft^3 (0.8 l) | .04 Ft^3 (1.0 l) | .05 Ft^3 (1.4 l) | .07 Ft^3 (1.9 l) | Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen |
| Excursion Limited SPL | 118dB | 117dB | 115dB | 114dB | 111dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 250 Watts | 250 Watts | 250 Watts | 222 Watts | 165 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
