MODE D'EMPLOI CASCADE THREE V INFINITY

La série d'enceintes Cascade d'Infinity poursuit l'engagement de la marque pour affiner la reproduction du son. Notre technologie Maximum Radiating Surface™ (MRS™) en cours de brevet, nos haut-parleurs brevetés Ceramic Metal Matrix Diaphragm (CMMD®), nos filtres de répartition haute précision, nos ébénisteries ultra rigide, ainsi que notre guide d'onde Constant Acoustic Impedance™ (CAI™) nouvellement concu et en cours de brevet, se combinent pour délivrer des performances sans compromis dans n'importe quel système de cinema à domicile stéreo ou multicanaux. En plus, les enceintes de la série Cascade sont magnétiquement blindées pour une installation en toute sécurité à proximé d'un téléviseur.

DéBALLAGE DES ENCEINTES

Si vous soupçonnez des dommages occasionnés pendant le transport, signalez-le immédiatement à votre revendeur. Conservez le carton et les materiaux d'emballage pour une future utilisation.

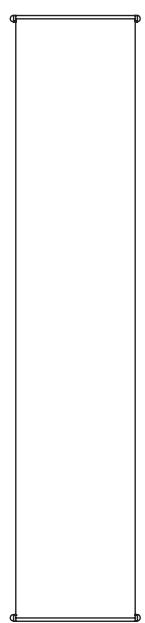

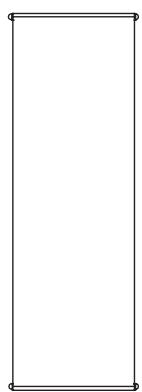

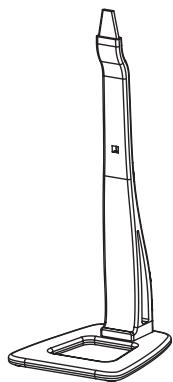

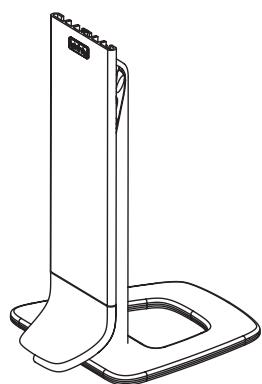

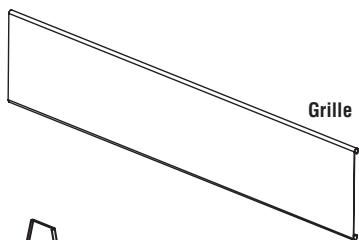

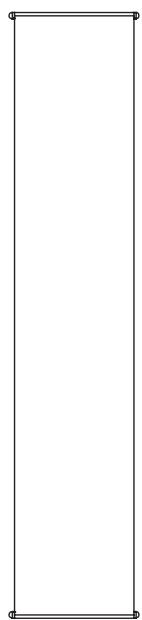

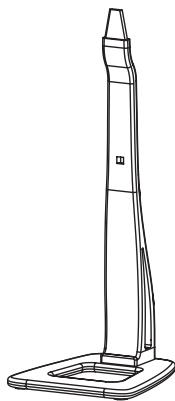

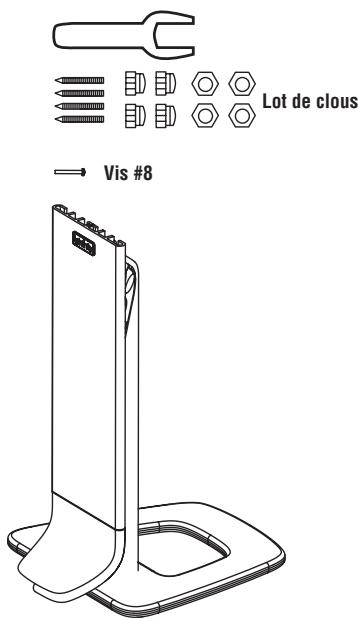

CONTENU DU PAQUET

Modèle Nine
Grille

Pieds colonne

Modèle Seven
Grille

Vis #8
Pieds colonne

Modèle Five
Grille

Pieds

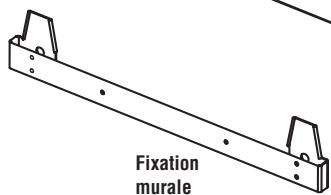

Fixation
murale

Tasseaux

Vis 1/4"-20

Modèle Three V
Grille

Tasseaux

Vis 1/4"-20

Pieds

Fixation murale

Modèle Three C

Tasseaux

Support

Vis 1/4"-20

INSTALLATION

Stereo

Avant de decide ou placer vos enceintes Cascade, inspectez votre piece et refléchisser au positionnement tout en gardant à l'esprit les points suivants et en utilisant comme guide la Figure 1.

• Pour de plusieurs résultats, placez les enceintes éloignées de 1.5m - 2.5m .
• Positionnez chaque enceinte de façon à ce que le tweeter soit approximativement au niveau de l'oreille.
• En général, la sortie des graves augmentera si l'enceinte est placée pres d'un mur ou d'un angle.
• Consultez la section « Cinéma à domicile » si vous comptez aussi utiliser les enceintes pour la reproduction de cinema à domicile.

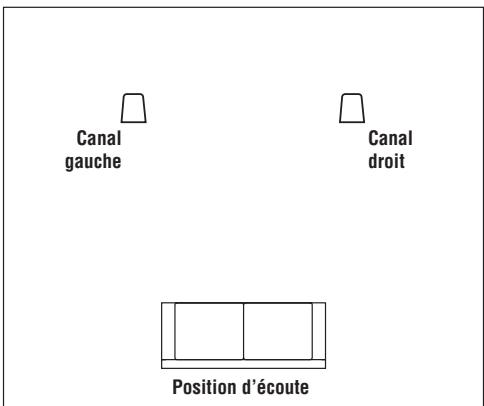

Figure 1.Faites des essais de placement d'enceintes pour obtenir la meilleure image stéreo et le meilleur niveau de graves dans votre piece.

Cinéma à domicile

Pour l'utilisation du canal avant, placez une enceinte sur la gauche et l'autre sur la droite, de chaque côte de votre téléviseur. Puisque les enceintes sont magnétiquement blindées, vous pouvez les placer pres du téléviseur sans vous inquieter de la distorsion du champ magnétique de l'image du téléviseur.

Pour l'utilisation du canal surround, placez les enceintes sur des étagères ou sur des socles le long de la position d'écoute. Le positionnement final dépend de l'acoustique de la pierce, de l'espace disponible et de vos choix d'écoute (Figures 2 et 3).

Pour les configurations à 6 ou 7 canaux, placez le(s) canal(aux) arrrière(s) derrière la position d'écoute, comme illustré sur les Figures 2 et 3.

REMARQUE: un subwoofer alimenté d'Infinity ajoutera de l'impact et du réalisme à la musique autant qu'aux bandes-son. Contactez vous revendeur Infinity pour connaître les recommendations sur les modèles de subwoofer pour votre application.

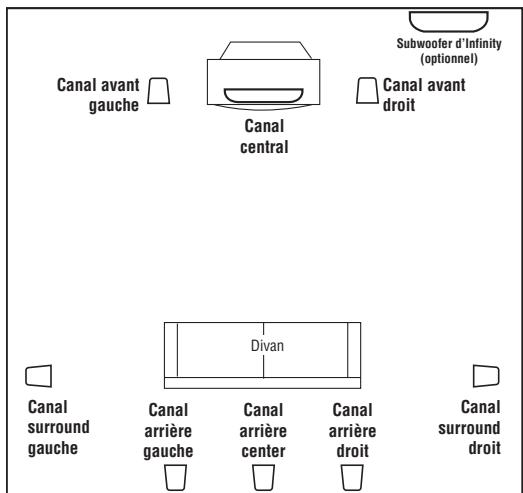

Figure 2. Cette vue de dessus montre une disposition classique de cinema à domicile. Les canaux arrêté gauche/droit correspondant à un système à 7 canaux. Le canal arrêté central correspond à un système à 6 canaux.

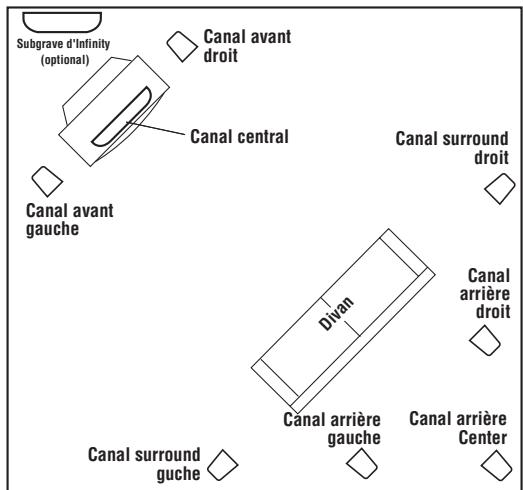

Figure 3. Cette figure représenté un agencement alternatif, qui peut être plus adapté pour certaines pieces. Les canaux arrêté gauche/droit correspondant à un système à 7 canaux. Le canal arrêté central correspond à un système à 6 canaux.

ASSEMBLAGE

Il est fortement recommandé que deux personnes effectuent l'assemblage des enceintes afin de minimiser le risque de dommage ou de blessure.

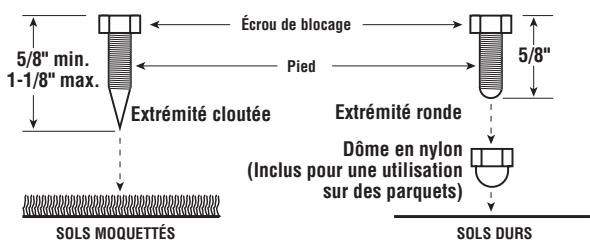

Installation des pieds cloutés (modèle Nine et modèle Seven)

1. Ouvrez le lot de clous et localisez les éléments suivants : pieds (avec extremités cloutées/rondes), quatre écrous de blocage, quatre dômes en nylon et une clé.
2. Couchez chaque socle sur son flan et trouvez les quatre troughs percés sur le fond du socle.
3. Pour les moquettes, vissez l'extrémité ronde d'un pied dans chaque trou et vissez complètement un écrou sur chaque. Pour les sols à surface dure, vissez l'extrémité cloutée dans chaque trou et laissez l'extrémité ronde exposée.
4. Retournez prudemment chaque socle verticalement pour l'asseoir sur ses pieds.
5. Si besoin, ajustez les pieds afin que chaque enceinte soit de niveau et resserrez alors chaque écrou avec la clé fournie. Pour protéger les surfaces dures (par exemple les parquets), enfilez un dôme de nylon sur chaque extrémité ronde.

Remarque: les pieds cloutés doivent être enforcés totalement dans les trous du socle pour assurer la stabilité de l'ensemble.

Cette vue en coupe déscrit comment installer les clous dans le fond des modèles Cascade Nine et Seven.

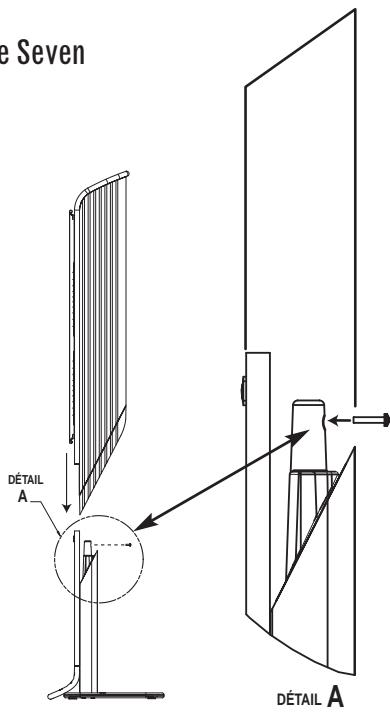

Modèle Nine et modele Seven

1. Retirez le socle du carton.
2. Glissez l'enceinte sur le socle, en vous assurant d'aligner les montants avec la cavité de la borne du récepteur.
3. Insérez une vis à tête cylindrique #8 à l'arrête de l'enceinte pour fixer le socle.

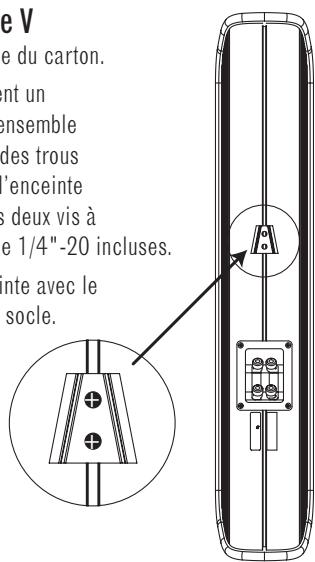

Modèle Three V

1. Retirez le socle du carton.
2. Fixez solidement un tasseau sur l'ensemble intermédiaire des trouss à l'arriere de l'enceinte en utilisant les deux vis à tete cylindrique 1/4"-20 incluses.
3. Glissez l'enceinte avec le tasseau sur le socle.

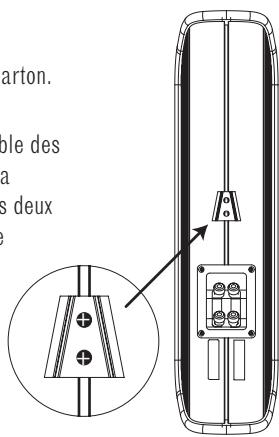

Modèle Five

1. Retirez le socle du carton.
2. Fixez solidement un tasseau sur l'ensemble des troughs au-dessus de la borne en utilisant les deux vis a tete cylindrique 1/4"-20 incluses.
3. Glissez l'enceinte avec le tasseau sur le socle.

MONTAGE MURAL

REMARQUE: le client est responsable de la sélection et de l'utilisation correcte du matériel de montage (disponible dans les magasins d'équipement) qui assurera un montage mural correct et sur des enceintes.

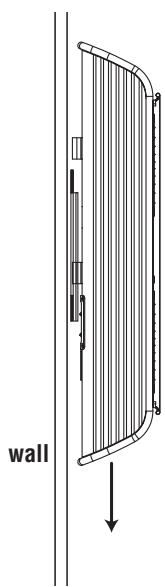

Modèle Three V, modele Three C, modele Five

1. Fixez la fixation murale à l'emplacement désiré sur le mur.

Modèle Five
Modèle Three V

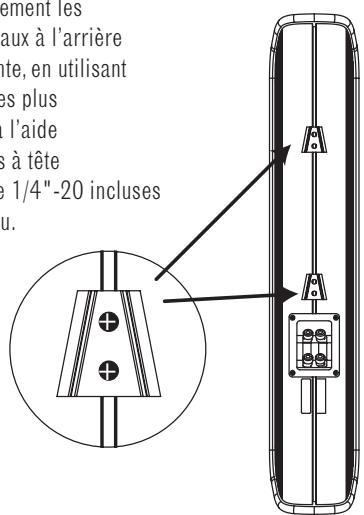

1. Fixez solidement les deux tasseaux à l'arrête de l'enceinte, en utilisant les trouss les plus éloignés, à l'aide de deux vis à tete cylindrique 1/4"-20 incluses par tasseau.

1. Glissez prudemment les tasseaux à l'arriere des enceintes sur les onglets de la fixation murale.

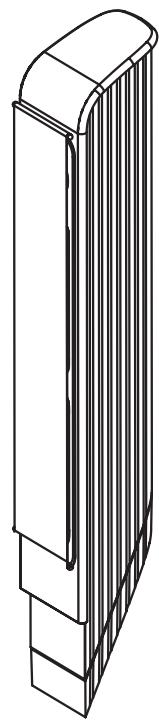

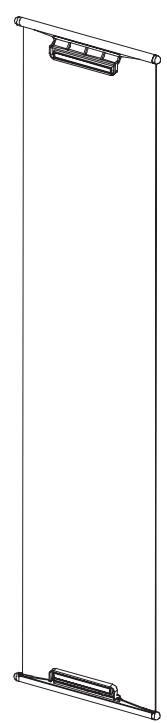

Fixation des grilles

Les enceintes Cascade utilisent une grille unique sans chassin. Chaque extrémité de l'habillage de la grille contient un aimant. Enroulez simplement l'aimant derrière l'habillage de la grille, placez une extrémité de la grille juste au-dessus du tweeteter et tirez alors doucement la grille tendue, en fixant l'autre extrémité de la grille juste en-dessous du woofer.

CâBLAGE DU SYSTÉME

IMPORTANT: assurez-vous que tous les équipements sont hors tension avant d'effectuer une quelconque connexion.

Pour les connexions d'enceinte, utilisez du cable d'enceinte de grande qualite avec codage de polarite. Le cote strié du cable ou avec un autre codage est generalement considere de polarite positive (c'est-à-dire +).

REMARQUE: si vous le désirez, consultez votre revendeur Infinity local pour en savoir plus sur les câbles d'enceinte et les options de connexion.

Pour vous assurez d'une polarité correcte, connectez chaque borne + à l'arrière de l'amplificateur ou du récepteur à la borne + (rouge) de chaque enceinte, comme illustré sur la figure 4. Connectez les bornes - (noires) de la même manière.

Consultez les modes d'emploi fournis avec votre amplificateur ou récepteur et votre téléviseur pour vérifier les procédures de connexion.

IMPORTANT : n'inversez pas les polarités (c'est-à-dire + vers - ou - vers +) quand vous effectuez les connexions. Agir ainsi provoquerait une image pauvre et diminuérer la réponse des graves.

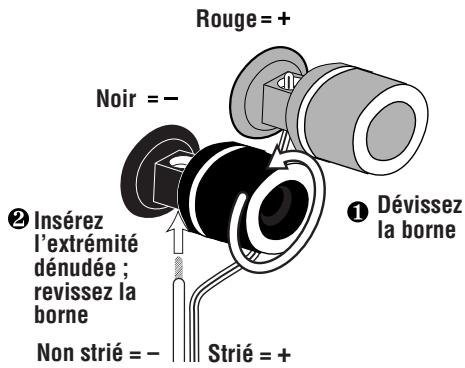

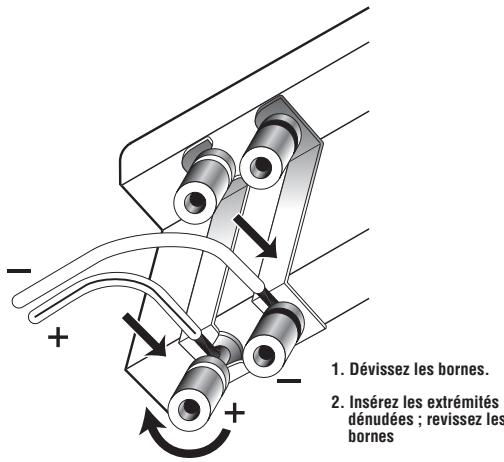

Figure 4. Ce schéma indique comment connecter les cables dénudés aux bornes.

Figure 5. Ce schéma indique comment connecter les cables dénudés aux bornes. Des fiches bananes peuvent aussi être insérées directement à l'arrête du connecteur.

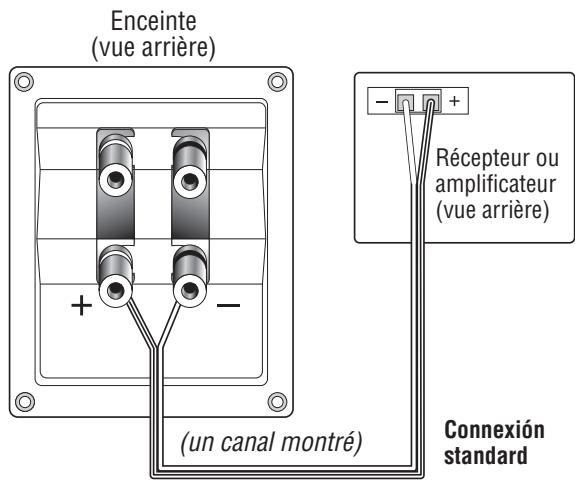

Figure 6. Le schéma de câblage indique les connexions de polarité pour un canal d'un système stéreo ou de cinema à domicile.

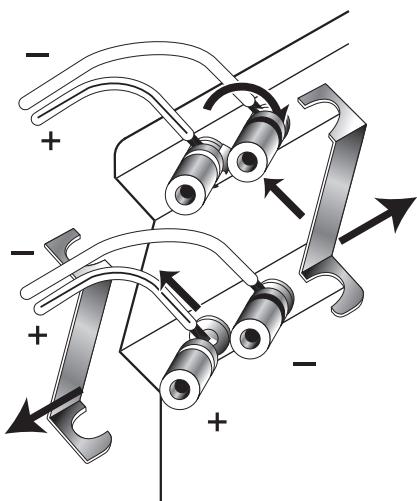

DOUBLE CÂBLAGE

Le panneau de connexion extérieur et filtres de séparation interne des enceintes Cascade sont conçus afin que les ensembles séparés des cables d'enceinte puissant être fixés aux parties du transducteur BASSE fréquence et du transducteur à Médium/haute fréquence de ce filtre des voies. Ce système s'appele le double câglage. Le double câblage peut fournir plusieurs avantages sonores et beaucoup plus de souplesse dans la sélection de l'amplificateur de puissance.

1. Devissez les bornes et retirez les barres de protection.
2. Insérez le cable d'enceinte pour les haute fréquences dans l'ensemble supérieur des bornes et revissez.
3. Insérez le cable d'enceinte pour les basses fréquences dans l'ensemble inférieur des bornes et revissez.

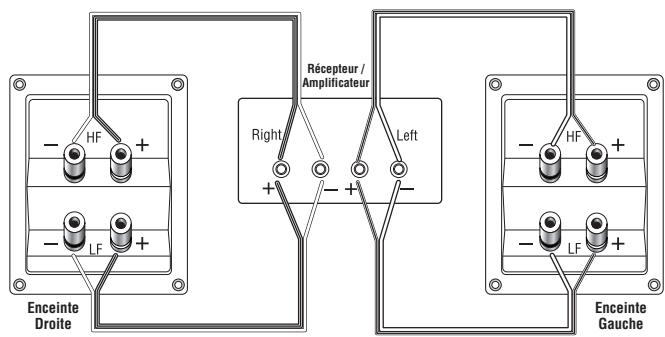

Figure 7.
Amplificateur stéreo unique

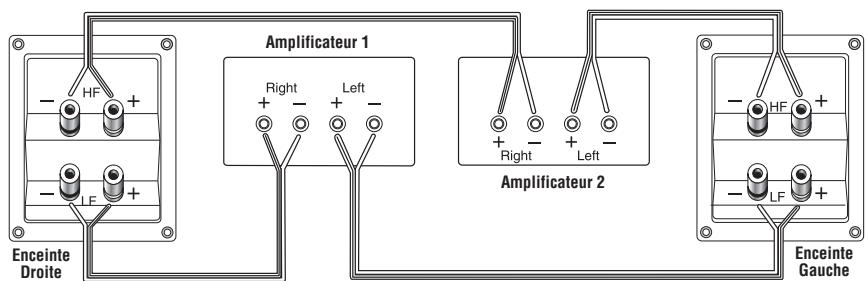

Figure 8.
Double amplificateur stéreo

DERNIERS RÉGLAGES

Vérifiez les enceintes pour la lecture, tout d'abord en réglant le contrôle de volume du système à un niveau minimum, puis en mettant votre système audio sous tension. Lisez une pisteusicale ou un extrait video favori et augmentez le contrôle de volume du système à un niveau comfortable.

REMARQUE: vous devriez entendre une reproduction audio équilibrée sur tout le spectre de fréquence. Sinon, vérifie toutes les connections de câblage ou consultez le revendeur agréé Infinity chez qui vous avez achété le système.

La quantité des graves que vous entendez et la qualité de l'image stéreo sont affectées par un ensemble de facteurs divers, incluant la taille de la piece et sa forme, les matériaux utilisés pour la construction de la piece, la position de l'auditeur relative aux enceintes et la position des enceintes dans la piece.

Écoutez une variété de sélections musicales et notez le niveau de graves. S'il existe trop de graves, écartez les enceintes du voisinage des murs. Inversement, si vous placez les enceintes pres des murs, la sortie de graves sera augmentée.

Les surfaces de réflexions voisines peuvent affecter défavorablement la qualité de l'image stéreo. Si cela arrive, essayez de déplacer légèrement les enceintes en lesapprochant ou en les éloignant de la position d'écoute jusqu'à l'obtention de l'effet optimal.

ENTRETIEN DE VOITRE SYSTÉME D'ENCEINTES

Chaque caisson de la série Cascade possède une finition qui ne nécessite pas d'entretien. Si besoin, utilisez un chiffon doux pour-retirer les traces de doigts ou la poussière du caisson.

REMARQUE: n'utilise aucun produit de nettoyage ou de cirage sur le caisson ou la grille.

Si un problème surgir, assurez-vous que toutes les connexions soient correctement faites et propres. Si un problème existe sur une enceinte, inversez les cables de connexion entre la gauche et la droite du système. Si le problème persiste dans la même enceinte, alors la panne provient de cette enceinte. Si le problème survient dans l'enceinte opposée, la panne provient d'un autre composant ou d'un cable. Dans le cas où vous enceinte Cascade nécessite malgré tout une réparation, contactez votre revendeur ou distributeur/agree Infinity local, ou rendez-vous sur le site www.infinitsystems.com pour localiser un service après-vente après chez vous.

IMPORTANT: veuillez fixez votre facture à ce manuel et conservez-les dans un endroit sur. Dans le cas où vous enceinte Infinity nécessite un service de garantie, vous aurez besoin de fournir votre facture.

Figure 9.

CHARACTERISTIQUES

	Modèle Nine	Modèle Seven	Modèle Five
Réponse de fréquence:	80 Hz - 20 kHz (±3 dB)	100 Hz - 20 kHz (±3 dB)	100 Hz - 20 kHz (±3 dB)
	40 kHz (-6 dB)	40 kHz (-6 dB)	40 kHz (-6 dB)
Puissance d'amplification recommandée:	10 - 150 watts	10 - 100 watts	10 - 150 watts
Sensibilité : (2.83V à 1 mètre)	87 dB	85 dB	85 dB
Impédance nominale :	8 ohms	8 ohms	8 ohms
Fréquence de filtrage :	1 500 Hz; 24 dB/octave	1 800 Hz; 24 dB/octave	1 800 Hz; 12 dB/octave
Haut-parleur(s) mediums/graves :	Double CMMD®, 197 mm x 85 mm magnétique blindé	CMMD®, 197 mm x 85 mm magnétique blindé	CMMD®, 197 mm x 85 mm magnétique blindé
Haut-parleur haute fréquence :	CMMD, 1" (25 mm) magnétique blindé	CMMD, 1" (25 mm) magnétique blindé	CMMD, 1" (25 mm) magnétique blindé
Dimensions (H x L x P) : (grille comprise)	1194 mm x 267 mm x 292 mm	1194 mm x 267 mm x 292 mm	572 mm x 140 mm x 140 mm, encastré768 mm x 197 mm x 216 mm, sur socle inclus
Poids :	12,8 kg	11,2 kg	6,1 kg, encastré9,8 kg, encastré

	Modèle Three V	Modèle Three C
Réponse de fréquence:	80 Hz - 20 kHz (±3 dB)	80 Hz - 20 kHz (±3 dB)
	40 kHz (-6 dB)	40 kHz (-6 dB)
Puisance d' amplification recommandée:	10 - 150 watts	10 - 150 watts
Sensibilité : (2.83V à 1 mètre)	87 dB	87 dB
Impédance nominale:	8 ohms	8 ohms
Fréquence de filtrage:	1 500 Hz; 24 dB/octave	1 500 kHz; 24 dB/octave
Haut-parleur(s) mediums/graves:	Double CMMD®, 197 mm x 85 mm magnétique blindé	Double CMMD®, 197 mm x 85 mm magnétique blindé
Haut-parleur haute fréquence:	CMMD, 1" (25 mm) magnétique blindé	CMMD, 1" (25 mm) magnétique blindé
Dimensions (H x L x P): (grille comprise)	762 mm x 140 mm x 140 mm, encastré930 mm x 197 mm x 216 mm, sur socle inclus	140 mm x 781 mm x 152 mm
Poids:	8,2 kg, encastré11,8 kg, sur socle inclus	8,2 kg

Infinity s'efforce continuellement d'actualiser et d'améliorer ses produits existants, ainsi que d'en creer de nouveaux. Les caractéristiques et les détails de fabrication dans cette publication Infinity et les publications apparentées sont par conséquent sujets à modification sans préavis.
