C336 - Enceinte audio INFINITY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte Bluetooth portable
Caractéristiques techniques principales	Son stéréo, connectivité sans fil, résistance à l'eau IPX7
Alimentation électrique	Batterie lithium-ion rechargeable
Dimensions approximatives	20 cm x 10 cm x 8 cm
Poids	1,2 kg
Compatibilités	Compatible avec tous les appareils Bluetooth
Type de batterie	Batterie lithium-ion
Tension	5V
Puissance	20W
Fonctions principales	Lecture de musique, appels mains libres, fonction de radio FM
Entretien et nettoyage	Essuyer avec un chiffon humide, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter le service après-vente
Sécurité	Ne pas exposer à des températures extrêmes, éviter l'immersion prolongée
Informations générales utiles	Garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - C336 INFINITY

Comment réinitialiser l'INFINITY C336 ?

Pour réinitialiser l'INFINITY C336, maintenez enfoncé le bouton d'alimentation pendant 10 secondes jusqu'à ce que l'appareil redémarre.

Pourquoi mon INFINITY C336 ne s'allume pas ?

Vérifiez si l'appareil est chargé. Branchez-le sur une source d'alimentation et attendez quelques minutes avant d'essayer de l'allumer à nouveau.

Comment connecter l'INFINITY C336 à un réseau Wi-Fi ?

Allez dans les paramètres de l'appareil, sélectionnez 'Wi-Fi', puis choisissez votre réseau et entrez le mot de passe.

L'INFINITY C336 ne reconnaît pas ma carte SD, que faire ?

Assurez-vous que la carte SD est correctement insérée et qu'elle est formatée au format FAT32. Essayez également une autre carte SD pour vérifier si le problème persiste.

Comment mettre à jour le logiciel de l'INFINITY C336 ?

Connectez l'appareil à Internet, allez dans les paramètres, puis sélectionnez 'Mise à jour du système' pour vérifier et installer les mises à jour disponibles.

Mon INFINITY C336 a des problèmes de son, que faire ?

Vérifiez le niveau du volume et assurez-vous que l'appareil n'est pas en mode silencieux. Si le problème persiste, essayez de redémarrer l'appareil.

Comment transférer des fichiers vers l'INFINITY C336 ?

Connectez l'appareil à votre ordinateur via un câble USB, puis sélectionnez 'Transfert de fichiers' sur l'écran de l'appareil. Vous pourrez ensuite copier vos fichiers.

Que faire si l'écran de l'INFINITY C336 est figé ?

Essayez de forcer le redémarrage de l'appareil en maintenant enfoncé le bouton d'alimentation pendant environ 10 secondes.

L'INFINITY C336 se décharge rapidement, que faire ?

Vérifiez les applications en cours d'exécution et fermez celles qui ne sont pas nécessaires. Assurez-vous également que l'appareil utilise le mode d'économie d'énergie.

Comment vérifier l'espace de stockage de l'INFINITY C336 ?

Allez dans les paramètres, puis dans 'Stockage' pour voir l'espace disponible et la répartition des fichiers.

MODE D'EMPLOI C336 INFINITY

Les enceintes de la Série Infinity Classia™ s'inscrivent dans la longue tradition Infinity pour la fidèle de la restitution de l'image sonore. Elles intègrent des transducteurs brevetés Ceramic Metal Matrix Diaphragm (CMMD™), des circuits séparateurs précis, des coffrets haute finition et un guide d'onde Constant Acoustical Impedance™ (CAI™) en instance de brevet pour fournir leurs performances exceptionnelles aux systèmes stéreo ou multicanaux Home Cinema. Tous les haut-parleurs de la série Beta ont un blindage antimagnétique qui permet de les placer à proximé d'un téléviseur.

A LA RÉCEPTION

Si vous suspectez que l'équipement a subi unquelconque dommage au cours de son transport, contactez immédiatement votre revendeur. Gardez le carton et autres matériaux d'emballage dans un endroit sur où vous pourrez facilement les retrouver.

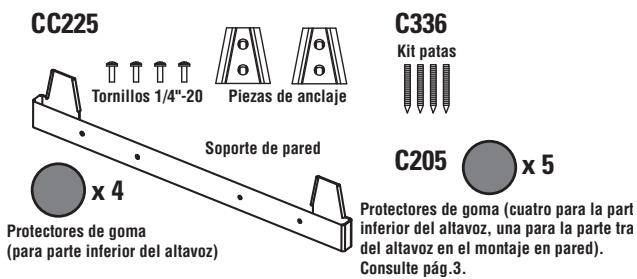

CONTENU DE LEMBALLAGE

EMPLACEMENTS

Stereo

Avant de decide ou placer vos enceintes Beta, refléchissez à la configuration de votre piece et arrêtez-vous aux considérations suivantes, en vous aidant de la Figure 1 :

• Pour un bon résultat, éloignez les enceintes l'une de l'autre (entre 1,5m et 2,5m)
• Placez les enceintes pour que le tweeteter soit à hauteur de vos oreilles.
• Généralement, la sortie des basses augmente si l'enceinte est placée dans un angle ou pres du mur.
• Reportez-vous à la section "Home cinema" si vous envisagez d'intégrer vos enceintes à un tel système.

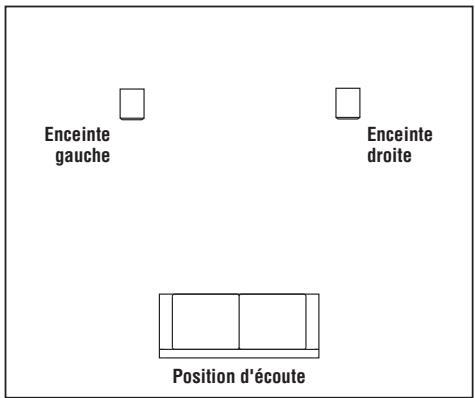

Figure 1. Essayez plusieurs emplacements pour obtenir la(Meilleure image sonore et le meilleur effet de basses pour votre piece.

HOME CINEMA

Pour une utilisation frontale, placez vos enceintes de chaque côte du télévisueur. Les haut-parleurs bénéficient d'un blindage antimagnétique et peuvent donc être placés à proximé du télévisueur sans en perturber l'im-age.

Pour une utilisation surround, place les enceintes sur des étagères ou sur des socles latéralement par rapport à la position d'écoute. Le positionnement définitif dépendra de l'acoustique de la piece, de l'espace disponible et de vos préférences d'écoute. (Figures 2 et 3).

Pour une configuration 6 ou 7 canaux, placez les enceintes arrirées derrière la position d'écoute, comme illustré aux Figures 2 et 3.

L'enceinte centrale CC225 doit être placée au-dessus de ou directement sous le télévisueur, et dirigée vers la zone d'écoute. Un montage mural est possible pour l'enceinte CC225. Consultez la page 3.

NOTA: Un subwoofer amplifie ne peut qu'ajouter à la force d'impact et au réalisme des bandes son et des enregistements audio. Consultez votre revendeur pour qu'il vous conseille sur les modèles de caissons de graves compatibles à votre système.

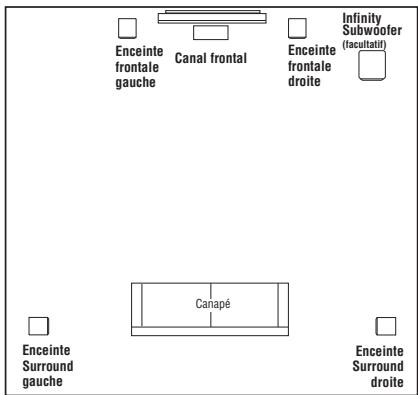

Figure 2. Schéma d'une configuration typique home cinema. Les enceintes arrirées droite/gauche sont pour un système 7 canaux. L'enceinte centrale arrêté est pour un système 6 canaux.

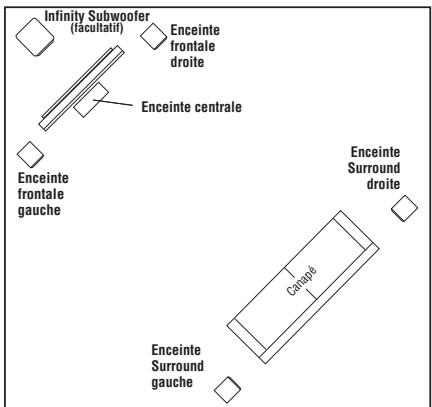

Figure 3. Schéma d'une configuration alternative pour certaines pieces. Les enceintes arrirées droite/gauche sont pour un système 7 canaux. L'enceinte centrale arrirée est pour un système 6 canaux.

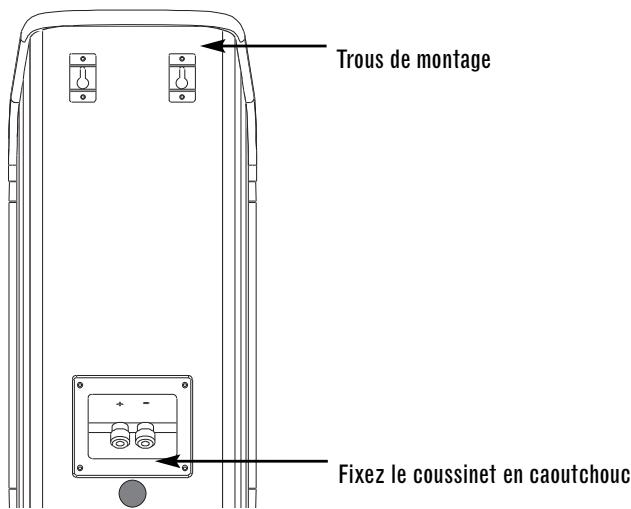

MONTAGE MURAL DE LENCEINTE C205

L'enceinte C205 est congue pour etre montee directement sur un mur.
Chaque enceinte dispose de deux troughs de fixation a l'arriere, et necessite (2) vis a bois de 1-1/2" N°8, avec une tete de vis de 0,33"(8,4 mm),
fixees dans des poteaux de cloison. Si aucun poteau de cloison n'est
disponible, installez une cheville pour vis de 1-1/2" N°8.

REMARQUE: le client est responsable de la sélection et de l'utilisation appropriée du matériel de montage (disponible dans les magasins de bricolage), pour garantir un montage mural correct et sur des enceintes.

Figure 4

Étape 1

Marquez les positions sur le mur à l'emplacement souhaité des vis de montage.

Étape 2

Vissez les deux vis à bois de 1-1/2" N°8 dans le mur, en vous guidant sur les emplacements définis dans l'étape 1. Laissez un espace de 11/16" entre le mur et la tête de vis. Si aucun poteau de cloison n'est disponible, utilisez une chevelle appropriée

Étape 3

Placez l'enceinte sur le mur, en alignant les trous de fixation à l'arrière de l'enceinte sur les têtes de vis du mur. Une fois en position, l'enceinte doit glisser doucement vers le bas et tener bon.

INSTALLATION DES POINTES DE PIED

C336

Quatre pointes métalliques sont fournies pour être utilisées avec les pieds externes si l'enceinte est placee sur un tapis, pour surélever l'enceinte du plancher et éviter l'humidité. Pour insérer les pointes, basculez doucement l'enceinte sur l'arrière (pas sur l'avant ou le côte) sur une surface douce, non abrasive, dévissez les pieds caoutchoutés et conservez-les en lieu sur. Chaque pointe se visse alors dans le filetage. Assurez-vous que les quatre pointes sont complètement visées pour garantir une stabilité correcte.

NE FAITES JAMAIS glisser l'enceinte pour la déplacer, car cela endomagérer les pointes, les pieds et/ou le caisson en bois lui-même et/ou le plancher. Soulevez toujours l'enceinte et portez-la jusqu'à son nouvel emplacement

MONTAGE MURAL DE LENCEINTE CC225

L'enceinte CC225 est conscience pour être montée directement sur un mur. La fixation dispose de quatre trough à l'arrière, et nécessite (4) vis à bois de 1 - 1 / 2"N^8 , avec une tête de vis de 0,33" (8,4mm) , fixées dans des poteaux de cloison. Si aucun poteau de cloison n'est disponible, installez des chevilles pour vis de 1 - 1 / 2"N^8

REMARQUE: le client est responsable de la sélection et de l'utilisation appropriée du matériel de montage ( disponible dans les magasins de bricolage), pour garantir un montage mural correct et sur des enceintes

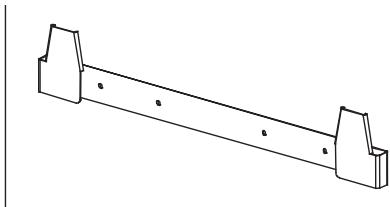

Étape 1

Fixez la fixation murale à l'emplacement désiré sur le mur.

Étape 2

Fixez solidement les deux tasseaux à l'arrière de l'enceinte, à l'aide de deux vis à tête cylindrique 1/4" -20 incluses par tasseau.

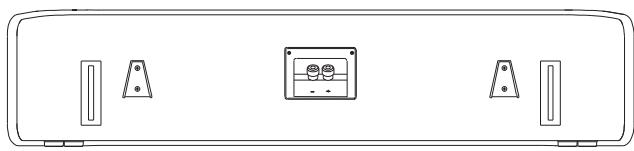

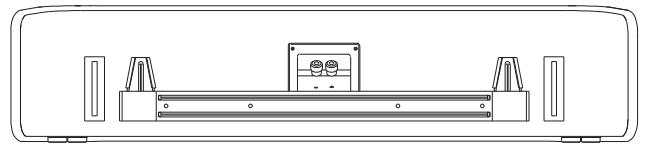

Étape 3

Glissez prudèment les tasseaux à l'arrière des enceintes sur les onglets de la fixation murale.

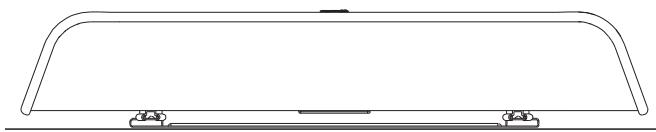

Vuede dessus

RACCORDEMENTS DU SYSTEME

IMPORTANT : Eteignez tous les apparèils avant de procéder au raccordement des enceintes.

Utilisez des cordons de haute qualité. Une rainure ou autre forme de codage sur le fil correspond généralement à la polarité positive (+).

NOTA: Le cas échéant, demande conseil à votre revendeur agréé Infinity sur lechioix des cordons et des options de branchement.

Les enceintes sont dotées de borniers codés acceptant plusieurs types de connecteurs. Le mode de branchement le plus courant est illustré en Figure 4.

Connectez chaque borne + de l'ampli-tuner à la borne + (rouge) de chaque enceinte, comme montré en Figure 5. Connectez les bornes - (noir) pareillement. Consultez les notices d'utilisation qui accompagnent les différents appareils pour confirmer la procédure de raccordements.

IMPORTANT: Ne pas inverser les polarités (+ en - ou - en +), sous peine d'obtenir une image sonore médiocre et une réponse anémiée dans les graves.

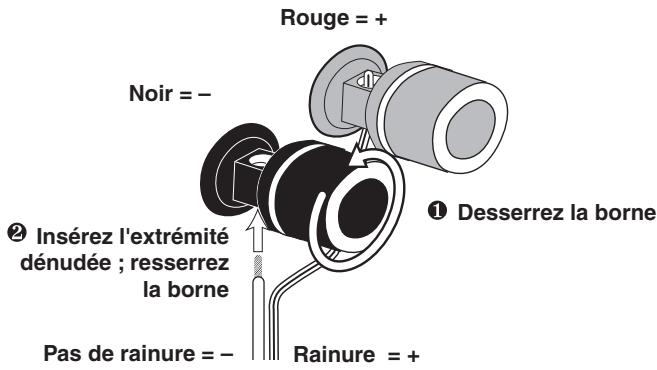

Figure 5. Ce shéma illustrre comment brancher les fils dénudés sur les-bornes.

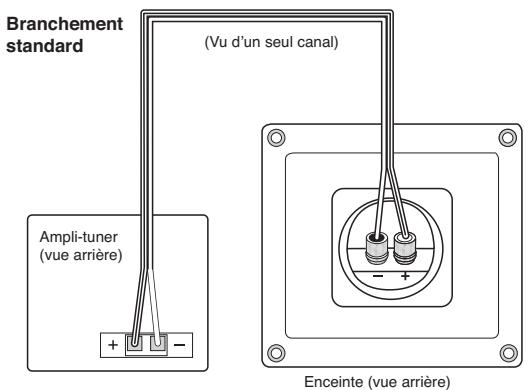

Figure 6. Schéma de raccordement montrant les polarités pour une enceinte de chaîne stéreo ou système Home cinema.

BI-CABLAGE

C336

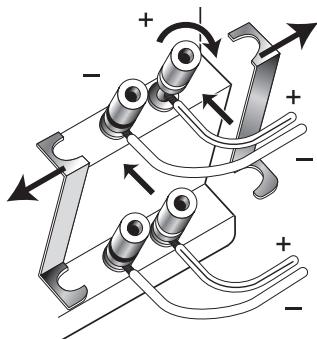

Le panneau de connexions extérieur et les circuits diviseurs internes des enceintes Beta 40 et Beta 50 sont conçus pour le raccordement de jours de cordons séparés vers le transducteur de basses fréquences et le transducteur de Médiums/hautes fréquences. Cette disposition, désignée sous le nom de bicâblage, est associée à des avantages acoustiques et de bienernes possibités pour le choix de l'amplificateur de puissance.

1. Dessenrer les bornes et retirez les cavaliers.
2. Insérez le cordon des hautes fréquences sur le bornier du haut et resserrez les bornes.
3. Insérez le cordon des basses fréquences sur le bornier du bas et resserrez les bornes.

Figure 7.

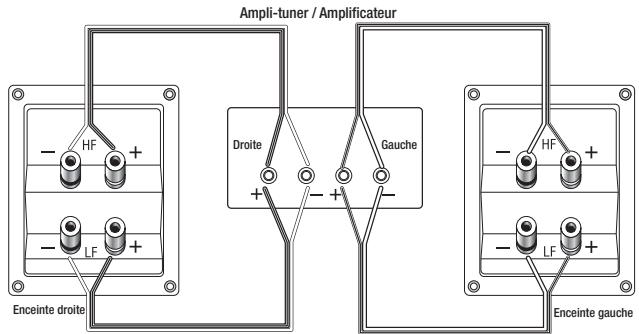

Ampli stereo simple
Figure 8.

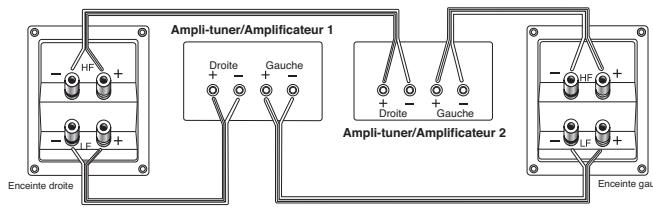

Ampli stereo double
Figure 9.

DERNIERS RÉGLAGES

Vérifiez la qualité de reproduction des enceintes en réglient initialement le volume du système sur un minimum, puis en

l'augmentant progressivement. Utilisez votre plage audio ou video favorite pour ce faire.

NOTA : La reproduction sonore doit être équilibrée sur toute la largeur du spectre fréquentiel. Si ce n'est pas le cas, vérifie les branchements ou demandez conseil à votre revendeur/agréé Infinity.

Un certain nombre de facteurs influencent la quantité de basses et la qualité de l'image stéreo reproduites : les dimensions, la forme de la pièce et les matériaux de construction utilisés, la position d'écoute par rapport aux enceintes et l'emplacement des enceintes dans la pièce.

Ecoutez vos morceaux favoris et notez le niveau de sortie des basses. S'il est trop élevé, éloignez les enceintes des murs. Faites l'inverse pour obtenir plus de basses.

Les parois refléchissantes affectent négativement la qualité de l'image sonore stéreo. Si c'est le cas, essayez d'orienter les enceintes légèrement vers la position d'écoute jusqu'à atteir le meilleur résultat possible.

ENTRETIEN DE VOS ENCEINTES

La finition vinyl de vos enceintes Infinity ne requiert qu'un minimum d'entretien. Enlever la poussière ou les traces de doigt avec un chiffon douxsur le cabinet ou la grille.

NOTA: Ne pas utiliser de produits de nettoyage sur le cabinet ou la grille.

SPÉCIFICATIONS

	C205	C336	CC225
Réponse en fréquence:	60Hz - 30kHz (-3dB)	40Hz - 30kHz (-3dB)	55Hz - 30kHz (-3dB)
	55Hz - 40kHz (-6dB)	35Hz - 40kHz (-6dB)	50Hz - 40kHz (-6dB)
Puisance d' amplification recommandée:	10 - 125 W	10 - 250 W	10 - 150 W
Sensibilité: (2.83V @ 1 meter):	88dB	91dB	90dB
Impédance nominale:	8 ohms	8 ohms	8 ohms
Fréquence(s) de coupure:	2.0kHz; 24dB/ octave	500Hz, 2.8kHz; 24dB/ octave	2.0kHz; 24dB/ octave
Haut-parleur(s) de basses fréquences:	133mm (5-1/4") CMMD,® blindage magnétique	Triple 165mm (6-1/2") CMMD,® blindage magnétique	Dual 133mm (5-1/4") CMMD,® blindage magnétique
Haut-parleur : de médiums	N/A	100mm (4") CMMD, blindage magnétique.	N/A
Haut-parleur de hautes fréquences:	25mm (1") CMMD, blindage magnétique	25mm (1") CMMD, blindage magnétique	25mm (1") CMMD, blindage magnétique
Dimensions (H x L x P):	384mm x 190mm x 235mm	1238mm x 216mm x 267mm	175mm x 806mm x 127mm
Poids:	4.9kg	25.4kg	7.3kg
