INC 602 - Enceinte audio HECO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte encastrable (plafond/mur)
Marque	HECO
Modèle	INC 602
Puissance nominale (RMS/MAX)	100 W RMS / 180 W MAX
Impédance	4 - 8 Ohms
Bande passante	35 Hz - 32 kHz
Fréquence de coupure	3500 Hz
Efficacité (1W/1m)	90 dB
Puissance amplificateur recommandée	30 - 140 W
Diamètre extérieur	231 mm
Diamètre de découpe requis	198 mm
Profondeur d'encastrement	98 mm
Type de haut-parleur	2 voies (woofer medium et tweeter orientable)
Réglages acoustiques	Commutateurs pour niveau aigu (treble) et médium (midrange) : -3 dB, 0 dB, +3 dB
Technologie du tweeter	Swivel (orientation jusqu'à 35°)
Matériau du boîtier	Plastique ABS (estimation)
Grille de protection	Amovible, peignable (estimation)
Type de connexion	Bornes à vis (pince) pour câbles dénudés
Section de câble recommandée	≥1 mm² pour <3 m, ≥1,5 mm² pour >3 m
Garantie	5 ans (conditions applicables)
Utilisation recommandée	Installation dans plafond en plâtre ou mur
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Éteindre l'amplificateur avant branchement ; éviter la distorsion

FOIRE AUX QUESTIONS - INC 602 HECO

Comment installer l'enceinte INC 602 dans un plafond ?

Retirez la grille de protection, desserrez les vis des bornes et placez-les en position A. Insérez l'enceinte dans la découpe (diamètre 198 mm) puis serrez les vis. Les bornes se verrouillent automatiquement en position B. Refermez la grille.

Quel type de câble utiliser pour brancher l'enceinte ?

Utilisez des câbles de haute qualité spécifiques pour haut-parleurs. Pour des longueurs inférieures à 3 m, une section d'au moins 1 mm² est recommandée ; pour plus de 3 m, au moins 1,5 mm².

Comment régler les niveaux aigus et médiums ?

Utilisez les commutateurs situés sur l'enceinte : 'treble' pour les aigus et 'midrange' pour les médiums. Les positions possibles sont -3 dB, 0 dB et +3 dB. Adaptez selon l'acoustique de la pièce.

Que faire si le son est distordu ?

Baissez immédiatement le volume. La distorsion peut endommager les enceintes. Vérifiez que l'amplificateur n'est pas en surcharge et que sa puissance est adaptée (30-140 W recommandée).

Puis-je peindre la grille de protection ?

Oui, la grille est peignable. Retirez-la avant de peindre et utilisez une peinture acrylique fine pour ne pas obstruer les trous.

Quelle est la profondeur d'encastrement nécessaire ?

La profondeur d'encastrement requise est de 98 mm. Assurez-vous que l'espace derrière le plafond ou le mur est suffisant.

Comment brancher plusieurs enceintes à un amplificateur stéréo ?

Respectez la polarité : reliez les bornes noires (-) des enceintes aux bornes noires (-) de l'amplificateur et les bornes rouges (+) aux bornes rouges (+). Utilisez des câbles de même longueur pour chaque canal.

Que faire en cas de dommage pendant le transport ?

Signalez immédiatement tout dommage visible ou caché au transporteur, à la poste ou au chemin de fer. Conservez l'emballage d'origine pour les réclamations.

Comment orienter le tweeter ?

Le tweeter peut pivoter jusqu'à 35° grâce à la technologie Swivel. Orientez-le vers la zone d'écoute pour une diffusion optimale des aigus.

Quelle est la durée de la garantie ?

La garantie est de 5 ans à compter de la date d'achat, valable uniquement pour le premier propriétaire. Elle couvre les défauts de matériel et de fabrication, sous réserve des conditions énoncées dans le manuel.

MODE D'EMPLOI INC 602 HECO

Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage approprié.

D GB 7 F 10 NL 13 16 E 19 P 22 (5) 25 RUS 28 CHN 31 34 Abbildungen/Illustrations 37

Félicitations : vous venez d'acquérir de nouvelles enceintes d'excellente qualité et nous vous remercions d'avoir choisi HECO ! Notre choix est excellent : les enceintes produites par HECO ont en effet une réputation mondiale.

Pour obtenir les meilleurs résultats et éviter les accidents, lisez attentivement les instructions et respectez les consignes ci-jointes avant la mise en service de vos nouvelles enceintes.

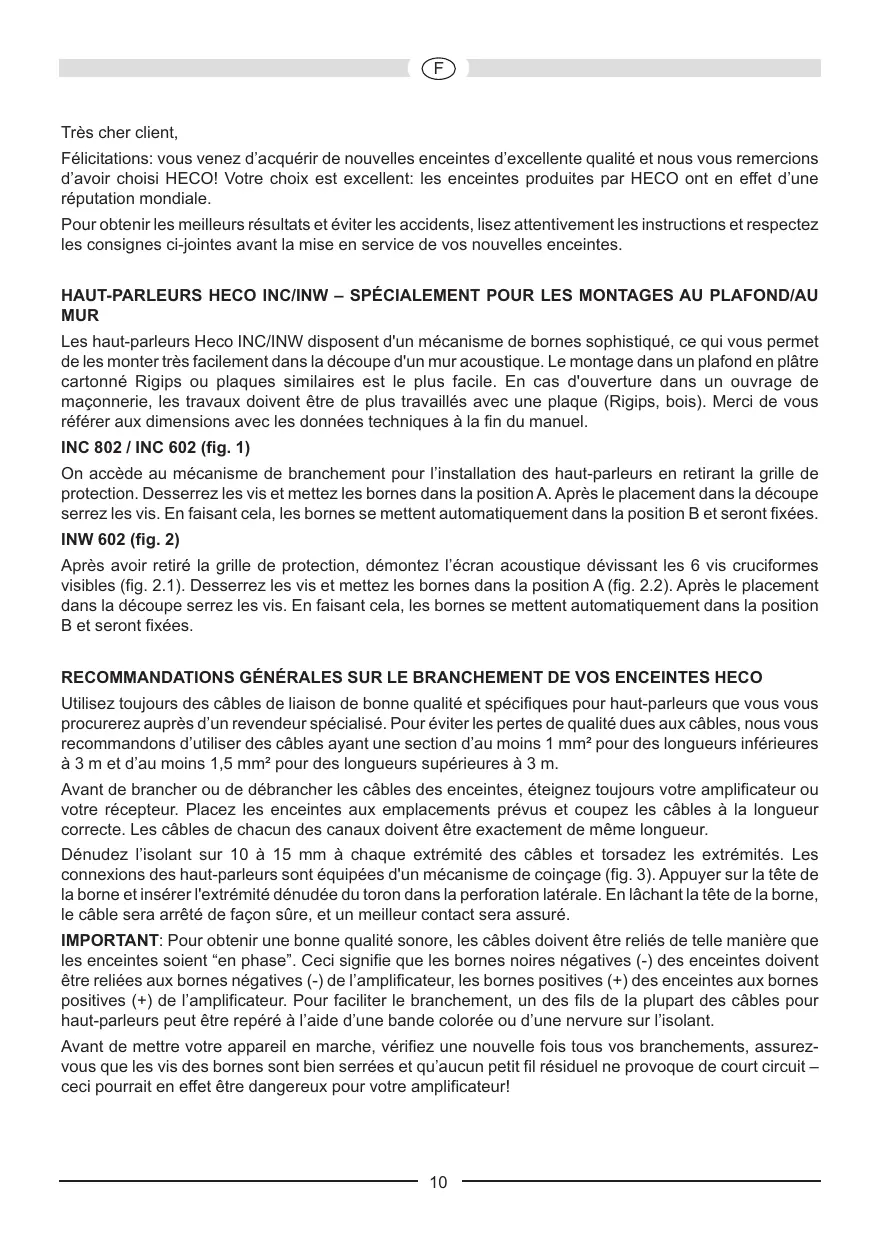

Haut-parleurs HECO inc/inw - specialement pour les montages au plafond/au MUR

Les haut-parleurs Heco INC/INW disposent d'un mécanisme de bornes sophistiqué, ce qui vous permet de les monter très facilement dans la découpe d'un mur acoustique. Le montage dans un plafond en plâtre cartonné Rigips ou plaques similaires est le plus facile. En cas d'ouverture dans un ouvrage de maçonnerie, les travaux doivent être de plus travaillés avec une plaque (Rigips, bois). Merci de vous référer aux dimensions avec les données techniques à la fin du manuel.

INC 802 / INC 602 (fig.1)

On accède au mécanisme de branchement pour l'installation des haut-parleurs en retirant la grille de protection. Desserrez les vis et mettez les bornes dans la position A. Après le placement dans la découverte, serrez les vis. En faisant cela, les bornes se mettent automatiquement dans la position B et seront fixées.

INW 602 (fig. 2)

Après avoir retiré la grille de protection, démontez l'écran acoustique en dévissant les 6 vis cruciformes visibles (fig. 2.1). Desserrez les vis et mettez les bornes dans la position A (fig. 2.2). Après le placement dans la découpe, serrez les vis. En faisant cela, les bornes se mettent automatiquement dans la position B et seront fixées.

Recommandations générales sur le branchement de vos enceintes HECO

Utilisez toujours des câbles de liaison de bonne qualité et spécifiques pour haut-parleurs que vous vous procurerez auprès d'un revendeur spécialisé. Pour éviter les pertes de qualité dues aux câbles, nous vous recommandons d'utiliser des câbles ayant une section d'au moins 1mm² pour des longueurs inférieures à 3 m et d'au moins 1,5mm² pour des longueurs supérieures à 3 m.

Avant de brancher ou de débrancher les cables des enceintes, éteignez toujours votre amplificateur ou leur récepteur. Placez les enceintes aux emplacements prévus et coupez les cables à la longueur correcte. Les cables de chacun des canaux doivent être exactement de même longueur.

Dénudez l'isolant sur 10 à 15 mm à chaque extrémité des câbles et torsadez les extrémités. Les connexions des haut-parleurs sont équipées d'un mécanisme de coinçage (fig. 3). Appuyez sur la tête de la borne et insérez l'extrémité dénudée du toron dans la perforation latérale. En lâchant la tête de la borne, le câble sera arrêté de façon sure, et un meilleur contact sera assuré.

IMPORTANT: Pour obtenir une bonne qualité sonore, les câbles doivent être reliés de telle manière que les enceintes soient "en phase". Ceci signifie que les bornes noires négatives (-) des enceintes doivent être reliées aux bornes négatives (-) de l'amplificateur, les bornes positives (+) des enceintes aux bornes positives (+) de l'amplificateur. Pour faciliter le branchement, un des fils de la plupart des câbles pour haut-parleurs peut être repéré à l'aide d'une bande colorée ou d'une nervure sur l'isolant.

Avant de mettre votre appareil en marche, vérifiez une nouvelle fois tous vos branchements, assurez-vous que les vis des bornes sont bien serrées et qu'aucun petit fil résiduel ne provoque de court circuit – ceci pourrait en effet être dangereux pour votre amplificateur!

Adaptation acoustique

Le filtrage de fréquences vous offre, grâce à un commutateur de grande qualité, une adaptation sonore individuelle du système de haut-parleurs:

1. Réglage de niveau aigu (treble) fig. (4A)
2. Réglage de niveau medium (midrange) (fig. 4B)

Il est recommandé de procéder au réglage optimal suivant vos goûts d'écoute personnels. Nous recommandons comme réglages de base pour différents espaces d'écoute les positions suivantes du commutateur:

Espace d'écoute	Exemple	Position du commutateur „treble“	Position du commutateur „midrange“
Installation à faisible isolation sonore	Espaces humides, surfaces à forte réflexion, carrelage, grandes surfaces vitrées, espaces faiblement meublés	-3dB	-3dB
Installation à isolation sonore moyenne	Moquettes, surfaces vitrées avec rideaux, cuirs, espaces modérément meublés	0dB	0dB
Installation à forte isolation sonore	Moquettes, capitonnages, ridesaux rigides, espaces fortement meublés	+3dB	0dB

La technologie « swivel » permet un réglage du haut-parleur des aigus pour une réduction jusqu'à 35 degrés, pour obtenir une diffusion idéale et permettre une adaptation parfaite au lieu d'écoute.

Connexion à un amplificateur stéréo

La figure 5 montre le branchement du haut-parleur avec un subwoofer (option) à un amplificateur stéreo.

Comment éviter d'endommager vos enceintes

Toutes les enceintes HECO sont conçues et construites pour fournir une reproduction sonore optimale lorsque les commandes de tonalité sont en position centrale - c'est-à-dire lorsque la sortie de l'amplificateur est „linéaire". Si vous poussez les commandes de graves et d'aigus trop loin, vous augmenterez la puissance fournie aux woofers et/ou aux tweeters; sous des niveaux élevés, cela peut véritablement détruire les enceintes!

Si la puissance de sortie de votre amplificateur est bien plus importante que la puissance nominale que vos enceintes peuvent accepter, les crées de puissance soudaines peuvent les détruire.

Même si ce n'est pas fréquent dans la réalité, rappelez-vous que ceci peut toujours se produire. D'autres part, des amplificateurs dont la puissance de sortie est faible peuvent présenter un danger important pour vos enceintes à des volumes moyens. Ceci peut paraître étrange mais la raison est très simple : des amplificateurs de faible puissance sont bien plus rapidement surchargés que des amplificateurs puissants ; cette surcharge provoque des distorsions mesurables et audibles, qui, pour vos enceintes, sont plus dangereuses que quoi que ce soit d'autre.

Dès que vous percevez une quelconque distorsion, baissez le volume immédiatement! Si vous aimez écouter de la musique à niveau élevé, assurez-vous que votre amplificateur peut fournir au moins autant de puissance que la puissance nominale de vos enceintes.

En général...

Les amplificateurs, les tuners et les lecteurs de CD/DVD peuvent tous produire des sons inaudibles parce que leur fréquence est très élevée - et ceci ne vaut pas que pour les produits bon marché. Si vos tweeters tombent en panne alors que vous ne les utilisez qu'à des volumes faibles ou moyens, faites vérifier votre installation par un technicien qualifié qui recherche les signaux inaudibles dangereux.

SPECIFICATIONS TECHNIQUES

	INC 802	INC 602
Puisance nominale:	120 / 200 W	100 / 180 W
Impédance:	4 - 8 Ohm	4 - 8 Ohm
Fréquence de coupure:	3500 Hz	3500 Hz
Bande passante:	32 - 32 000 Hz	35 - 32 000 Hz
Puisance recommendée en sortie de l'amplificateur:	30 - 180 W	30 - 140 W
Efficacité (1W/ 1m):	91 dB	90 dB
Dimensions extérieures Ø:	272 mm	231 mm
Découpe Ø:	242 mm	198 mm
Profondeur d'encastrement:	112 mm	98 mm
	INW 602
Puisance nominale:	100 / 180 W
Impédance:	4 - 8 Ohm
Fréquence de coupure:	3500 Hz
Bande passante:	38 - 32 000 Hz
Puisance recommendée en sortie de l'amplificateur:	30 - 160 W
Efficacité (1W/ 1m):	90 dB
Dimensions extérieures (I x h):	219 x 306 mm
Découpe (I x h):	188 x 274 mm
Profondeur d'encastrement:	75 mm

SOUS TOUTES RESERVES DE MODIFICATIONS TECHNIQUES.

Chère HECO cliente, Chère HECO cliente,

Vous avez choisi et êtes le propriétaire heureux d'un produit HECO. Les produits HECO ont une excellente réputation pour leur bonne qualité. Pour cette raison, nous accordons 5 ans de garantie sur tous les produits HECO.

Les appareils sont soumis pendant toutes les opérations de fabrication à des contrôles et vérifications constantes. Si, pourtant, vous rencontrez des difficultés avec votre appareil HECO, veillez tenir compte de ce qui suit:

1. La garantie débute avec l'achat de l'appareil et est valable uniquement pour le premier propriétaire.
2. Pendant la période de garantie, nous réparons les dommages provenant des défauts de matériel ou de fabrication et nous procédons, à notre guise, à l'échange ou à la réparation des pièces défectueuses.
3. Aucune réparation impropre ne doit avoir été effectuée à l'appareil.
4. Lors d'une demande de garantie, veuillez vous adresser en premier lieu au votre distributeur. Si ce dernier décide que l'appareil doit nous être retourné, veuillez tenir compte que : - l'appareil soit expédié dans son emballage d'origine, - la carte de contrôle dument remplie soit jointe, - le bon d'achat soit joint.
5. Ne sont pas compris dans la garantie : • Matériel d'éclairage • Pièces d'usage • Avaries de transport, visibles ou non (de telles réclamations doivent être faites immédiatement auprès du transporteur, du chemin de fer ou de la poste). • Des rayures sur le boîtier, pièces métalliques, couvercles etc. (ces dommages doivent être signalés directement à leur distributeur dans les trois jours suivant l'achat). • Dommages résultant d'un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure. Appareils réparés non conformément ou modifiés et qui ont été ouverts par une personne autre que nous. Dommages ultérieurs à d'autres appareils. Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.

Typ/Type
