1616 - Interface audio E-MU - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interface audio numérique PCI
Marque	E-MU
Modèle	1616
Dimensions (MicroDock)	184 x 41 x 196 mm (L x H x P)
Poids (MicroDock seul)	1,03 kg
Poids total (avec carte PCI)	2,56 kg
Alimentation	Adaptateur secteur +48 VDC, 0,32 A (15,4 W)
Fonctions principales	16 entrées / 16 sorties, conversion 24 bits / 192 kHz, préamplis micro avec alimentation fantôme 48 V, préampli phono RIAA, mixeur DSP PatchMix, effets intégrés (EQ, compresseur, réverb, etc.), compatibilité ASIO/WDM
Entrées analogiques	6 entrées ligne symétriques (4 sur MicroDock + 2 sur carte fille 0202), 2 entrées micro/ligne avec préampli, 2 entrées platine (RIAA)
Sorties analogiques	8 sorties ligne symétriques (6 sur MicroDock + 2 sur carte fille), 1 sortie casque stéréo, 3 sorties mini-Jack pour enceintes
Entrées/sorties numériques	8 entrées/sorties ADAT optiques, 2 entrées/sorties S/PDIF coaxiales, 1 entrée/sortie optique S/PDIF (commutable)
MIDI	2 entrées / 2 sorties MIDI (32 canaux)
Traitement DSP	Processeur E-DSP 100 MIPS, jusqu'à 16 effets simultanés sans charge CPU
Fréquences d'échantillonnage	44,1 / 48 / 88,2 / 96 / 176,4 / 192 kHz
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Ne pas ouvrir le boîtier. Débrancher l'alimentation avant toute intervention. Éviter l'électricité statique lors de l'installation de la carte PCI.
Pièces détachées et réparabilité	Contacter le service client E-MU ou un revendeur agréé pour toute réparation. Aucune pièce détachée disponible en libre-service.
Informations générales	Notice d'utilisation disponible en PDF sur notice-facile.com. Numéro de série à 18 chiffres situé sur la carte PCI et à l'arrière de la boîte.

FOIRE AUX QUESTIONS - 1616 E-MU

Comment installer la carte PCI E-MU 1616 ?

Avant toute installation, déconnectez le cordon secteur. Mettez-vous à la terre pour éviter l'électricité statique. Ouvrez le boîtier de l'ordinateur, retirez un cache PCI, insérez la carte E-MU 1010 dans un emplacement libre, et fixez-la avec une vis. Branchez le câble EDI entre la carte et le MicroDock, puis connectez l'adaptateur secteur au MicroDock.

Comment régler les niveaux d'entrée pour un enregistrement optimal ?

Utilisez un afficheur de niveau inséré sur la voie dans PatchMix DSP. Ajustez le niveau de votre source externe jusqu'à ce que l'afficheur atteigne la zone jaune sans déclencher le rouge. Vous pouvez également modifier le réglage de niveau d'entrée entre -10 dBV (grand public) et +4 dBu (professionnel) dans les paramètres E/S de la session.

Pourquoi n'y a-t-il aucun son après l'installation ?

Vérifiez que le MicroDock est sous tension (le bouton de volume casque sert d'interrupteur). Assurez-vous que les câbles sont correctement branchés et que l'icône E-MU dans la barre des tâches affiche une session active. Ouvrez PatchMix DSP et vérifiez que les voies ne sont pas en Mute et que la sortie Monitor n'est pas coupée.

Comment configurer l'horloge externe via ADAT ou S/PDIF ?

Dans PatchMix DSP, allez dans Paramètres de session > onglet System. Réglez la source d'horloge sur 'Externe' et choisissez l'entrée correspondante (ADAT ou S/PDIF). Assurez-vous que l'appareil externe est allumé et émet un signal d'horloge valide. Le témoin LOCKED doit être vert pour indiquer une synchronisation réussie.

Comment utiliser l'alimentation fantôme 48 V ?

L'alimentation fantôme est activée via l'interrupteur sur la face avant du MicroDock. Une LED rouge s'allume. Attention : certains micros (notamment à ruban) peuvent être endommagés. Vérifiez toujours la compatibilité de votre micro avant d'activer l'alimentation fantôme. Attendez deux minutes après la désactivation avant d'enregistrer pour éliminer toute tension résiduelle.

Quelle est la latence du système ?

Grâce au traitement DSP matériel et à l'écoute directe ASIO 2.0, la latence est extrêmement faible (quelques millisecondes). Pour une latence minimale, utilisez des tampons ASIO de petite taille dans votre logiciel audio, et activez le Direct Monitoring pour l'enregistrement sans latence.

Comment route un signal vers un logiciel d'enregistrement via ASIO ?

Dans PatchMix DSP, créez une voie d'entrée physique (par exemple, ligne ou micro). Faites un clic droit sur la section d'insertion et choisissez Insert Send (to ASIO). Sélectionnez la paire ASIO souhaitée (ex : ASIO 1/2). Dans votre logiciel, sélectionnez la même paire comme entrée d'enregistrement.

Comment connecter des enceintes Surround 5.1 ?

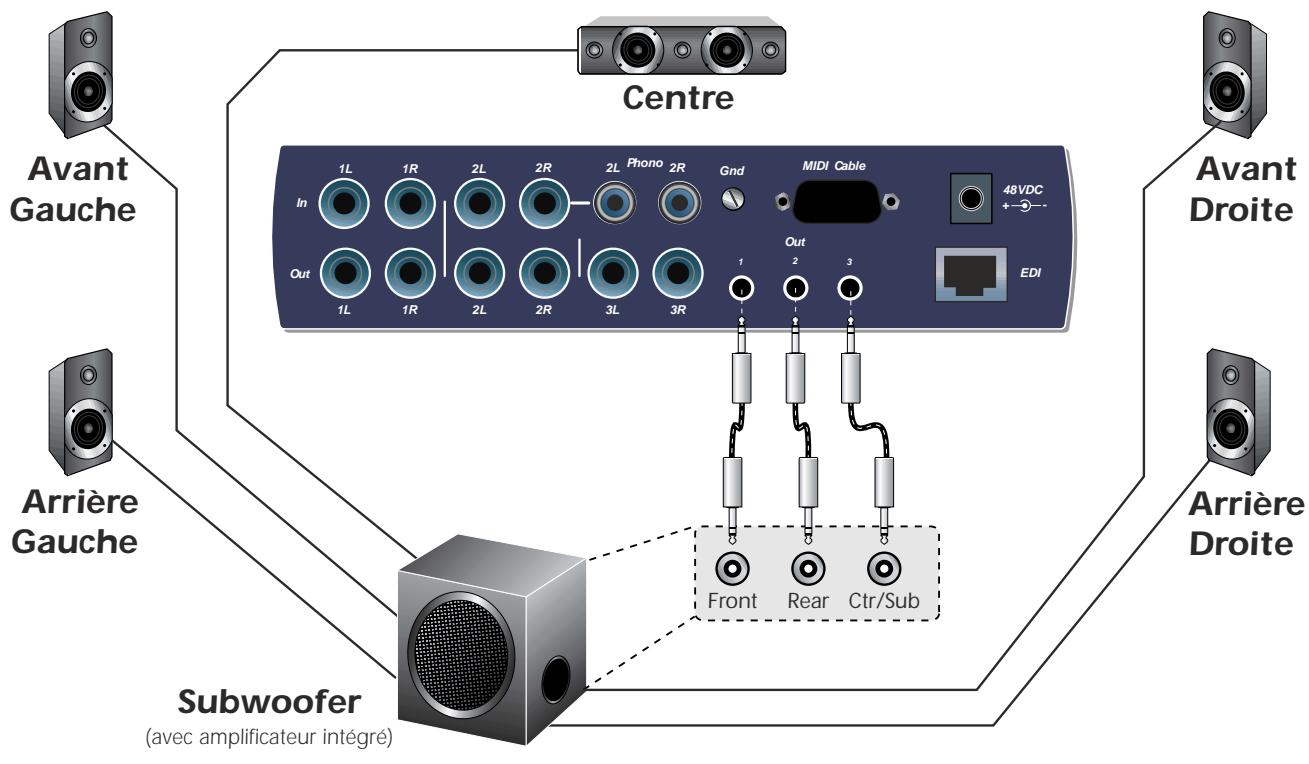

Utilisez les trois mini-Jacks stéréo 3,5 mm du MicroDock (sorties 1, 2 et 3). Dans PatchMix DSP, ouvrez la session d'usine '5.1' qui route automatiquement les canaux WAVE vers les sorties appropriées. Connectez chaque mini-Jack à l'entrée correspondante de votre système d'enceintes (avant, arrière, caisson).

Les entrées platine ne fonctionnent pas. Que faire ?

Les entrées platine (RIAA) partagent les connecteurs d'entrée ligne 2L/2R. Pour utiliser la platine, ne branchez rien dans ces prises. Activez les entrées platine dans PatchMix DSP en choisissant le type d'entrée 'Phono' pour la voie correspondante. Vérifiez que le fil de masse de la platine est connecté au plot de masse du MicroDock pour éviter les ronflements.

Comment sauvegarder et charger des configurations de mixage ?

Dans PatchMix DSP, une configuration de mixage est appelée une session. Utilisez le bouton Save Session dans la barre d'outils pour enregistrer la session courante. Pour la charger, cliquez sur Open Session. Les sessions sont stockées par défaut dans le dossier 'Mes sessions' de vos documents.

MODE D'EMPLOI 1616 E-MU

E-mu 1616/1616 m /1212 m PCI système audio-numérique

Mode d'emploi

© 2006 E-MU Systems

Tous droits réservés

Version logicielle : 1.82

Version : B

E-MU — Maison mère

E-MU Systems

Tous les systèmes comprennent : 8

Système PCI E-MU 1212m 9

MicroDock E-MU 9

Système E-MU 1616m 9

PatchMIXDSP 9

Remarques, astuces et avertissements 10

2 - Installation 11

Installation du système audio numérique 11

Notes sur l'installation 11

Installation de la carte PCI E-MU 1010 13

Propriétaires de 1212M - Installation de la carte fille 0202 14

Propriétaires de la carte fille de synchronisation - 14

E-MU 0202 & MicroDock 15

Connexion du MicroDock. 15

Types de connecteurs 15

Installation logicielle 16

Installation des Drivers E-MU 02 16

Windows XP, Windows XP x64, Windows 2000 16

Désinstallation de tous les drivers audio et applications 16

Remarque sur le test de Logo Windows 16

3 - Carte 1010 PCI et microdock 17

La carte PCI E-MU 1010 17

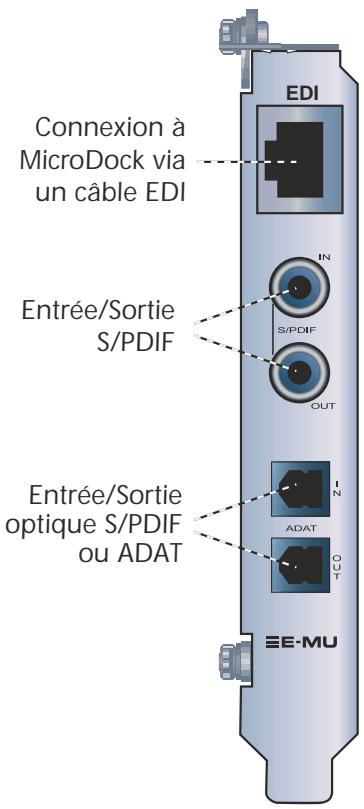

Connexions 17

Connecteur EDI 17

Entrée/sortie audio-numériques S/PDIF 17

Entrée et sortie numériques optiques ADAT 17

La carte fille 0202 18

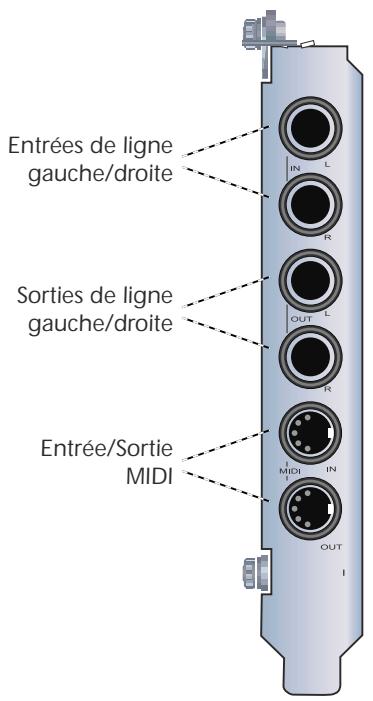

Connexions 18

Entrées et sorties analogiques 18

Entrée/Sortie MIDI 18

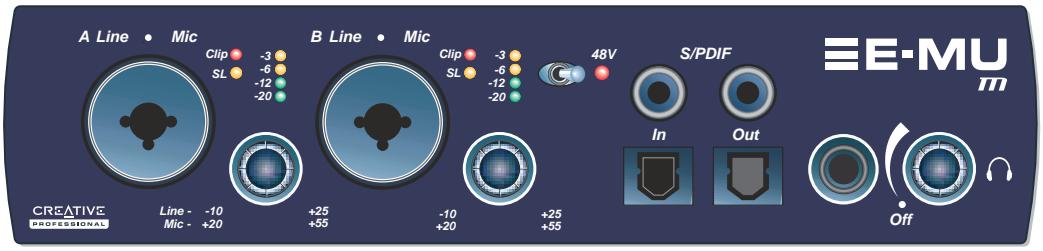

Le MicroDock 19

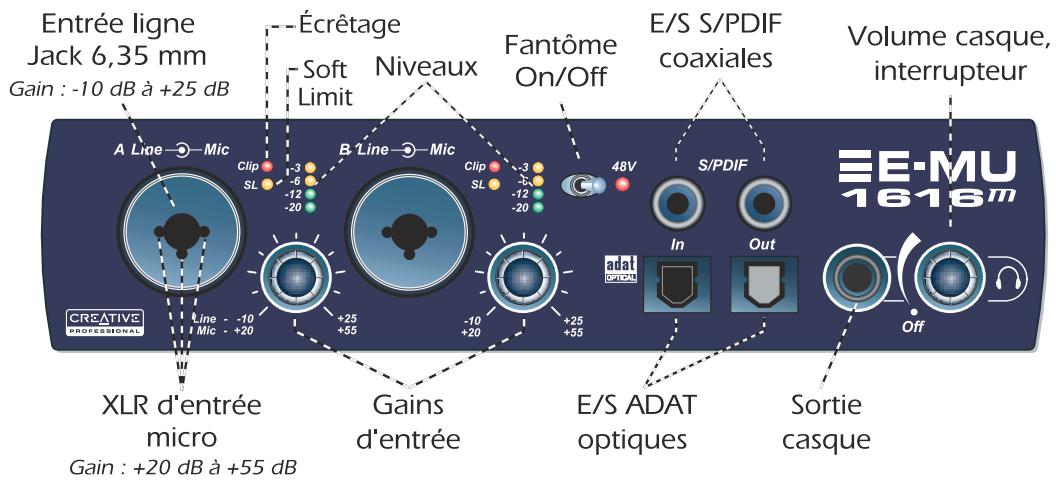

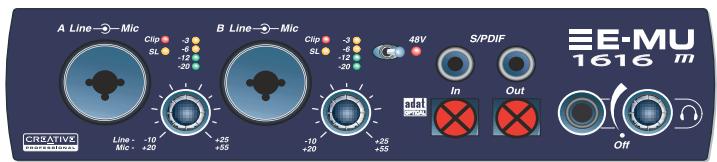

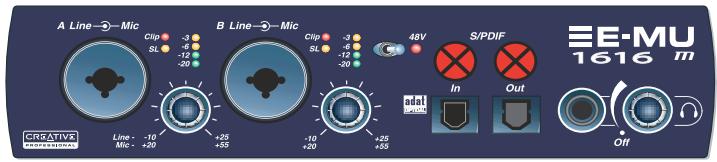

Connexions de face avant 20

Section préamplificatrice 20

Entrées et sorties audionumériques S/PDIF 20

Entrées et sorties audionumériques ADAT optiques 21

Sortie casque et contrôle du volume 21

Connecteur EDI 21

Sortie Monitor Out 21

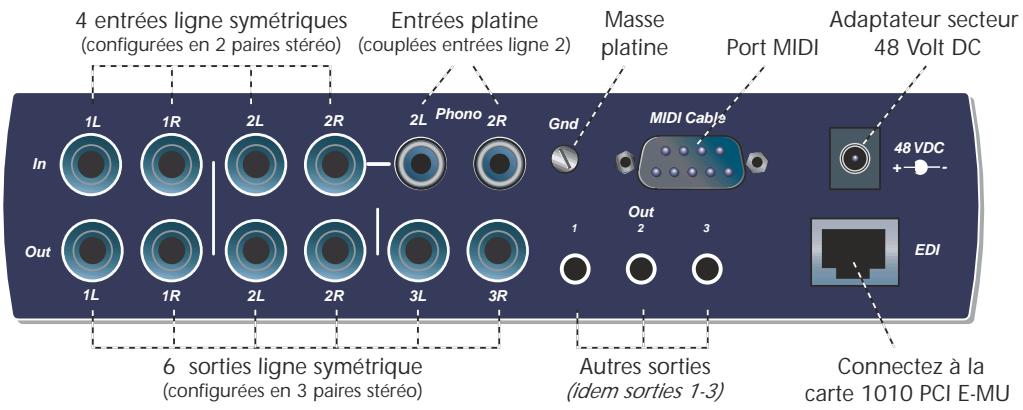

Connexions de face arrière 23 Entrées analogiques à niveau Ligne 23 Entrées platine et plot de masse 23 Sorties analogiques à niveau ligne 23 Sorties analogiques de haut-parleurs d'ordinateur 24 Entrées et sorties MIDI 1 et 2 24 Connecteur EDI (carte) 24

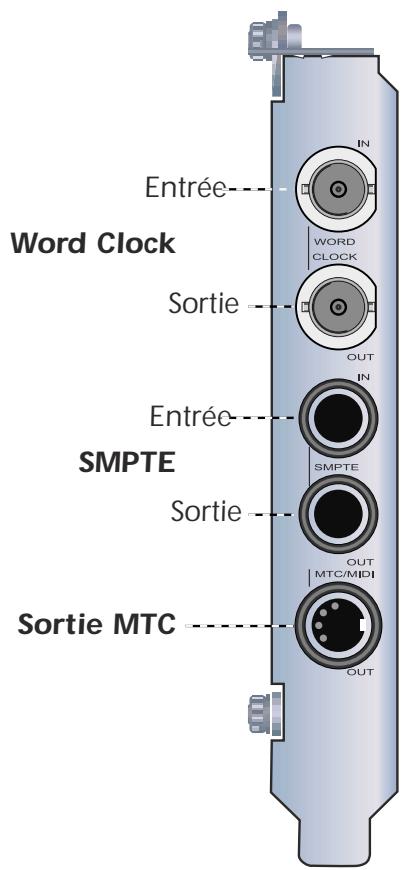

La carte fille de synchronisation 26

Connexions 26

4-Le mélangeur patchmix DSP 27

PatchMix DSP 27 Vue d'ensemble du mélangeur 27

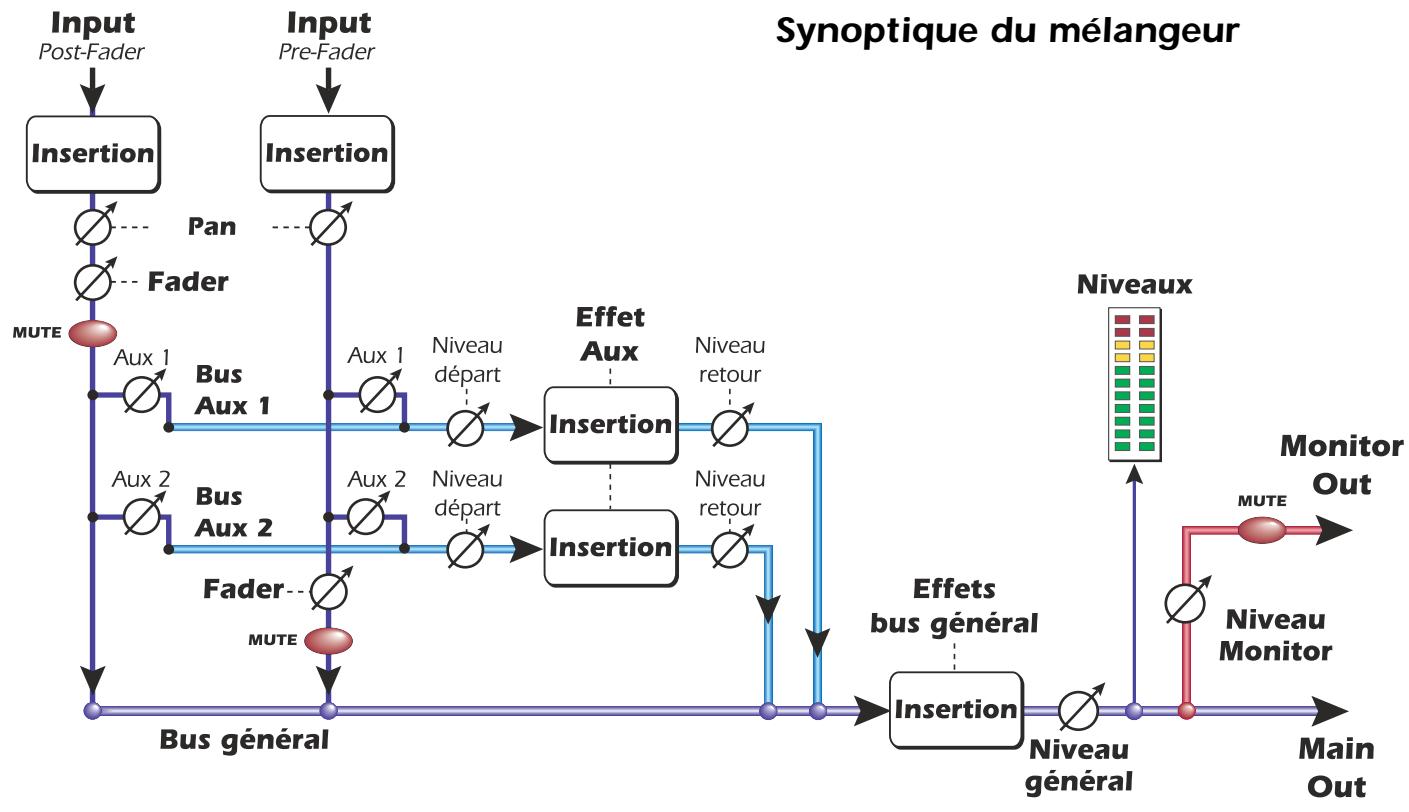

Fenêtre de mélange 28 Synoptique du mélangeur 28 Pré Fader ou Post Fader 28

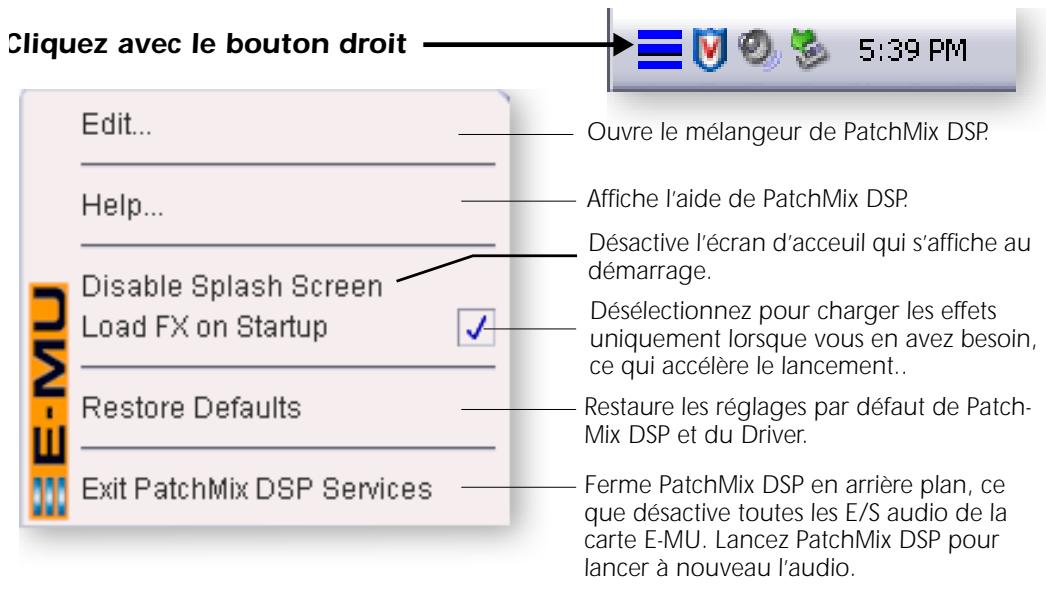

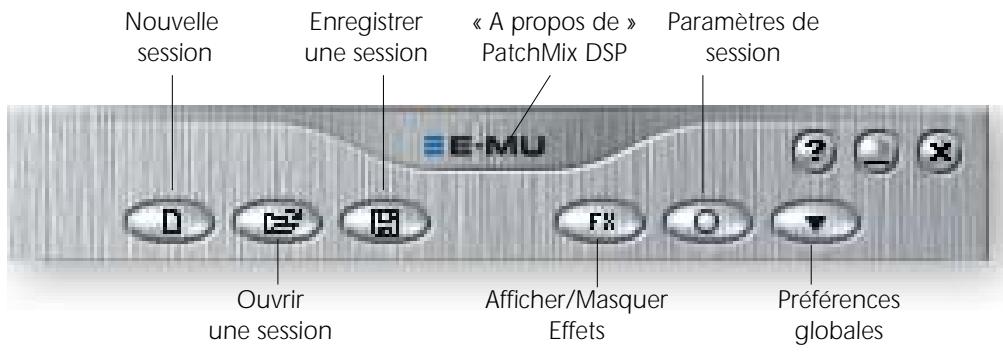

Icône E-MU de la barre de tâche Windows 29 La barre d'outils 29 La session 30

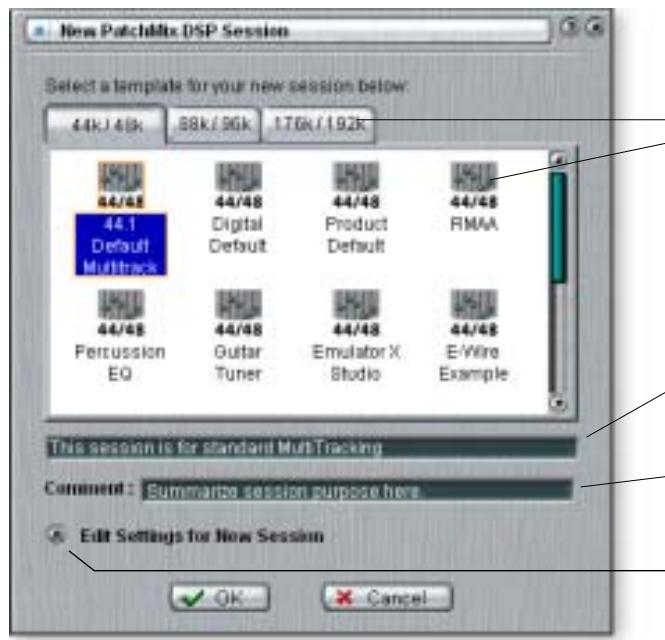

Nouvelle session 30

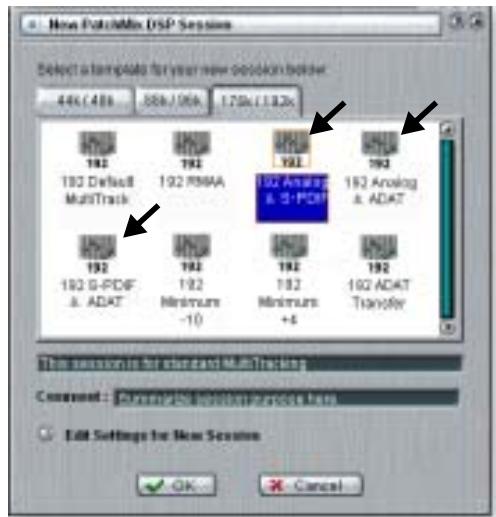

Sélection d'une Session à 176,4 kHz ou 192 kHz 31 Ouverture de session 31 Sauvegarde de session 31 Paramètres de session 31

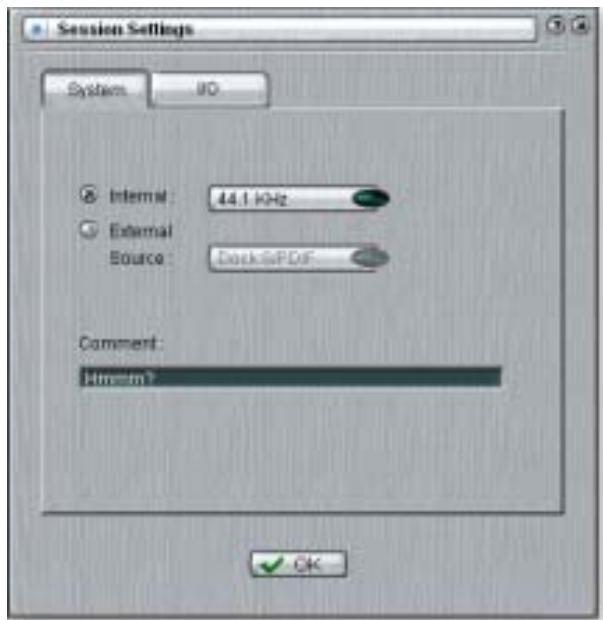

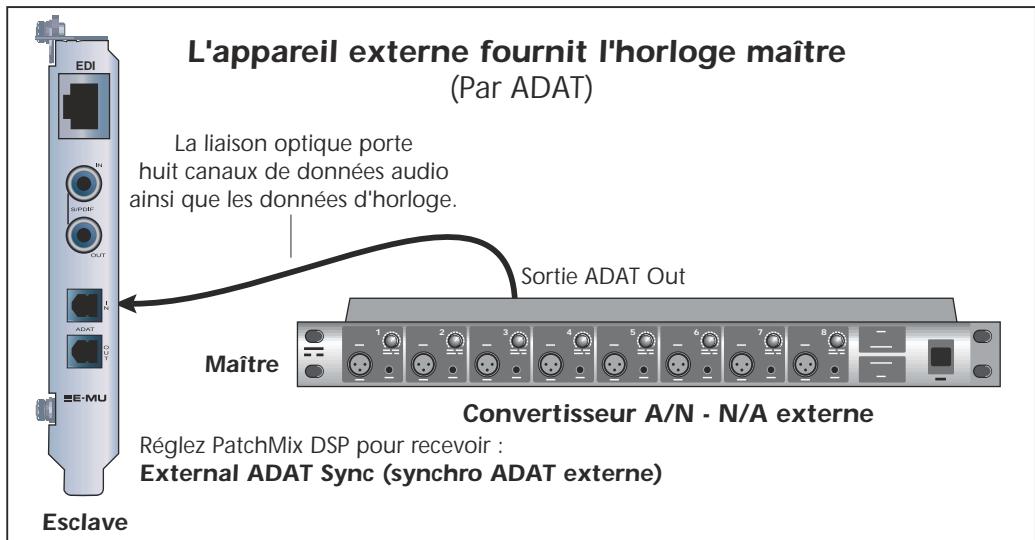

Paramètres système 31 Utilisation d'horloges externes 32 Réglages d'E/S 32

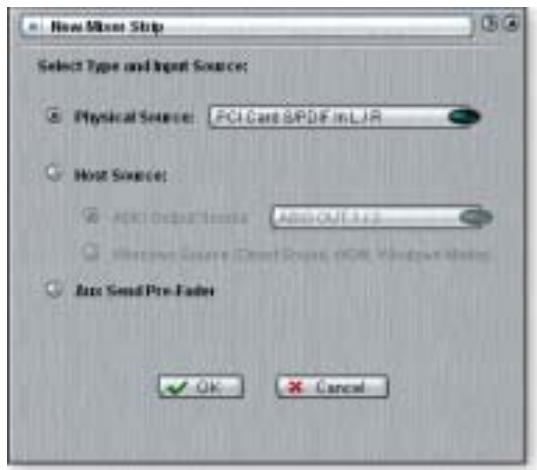

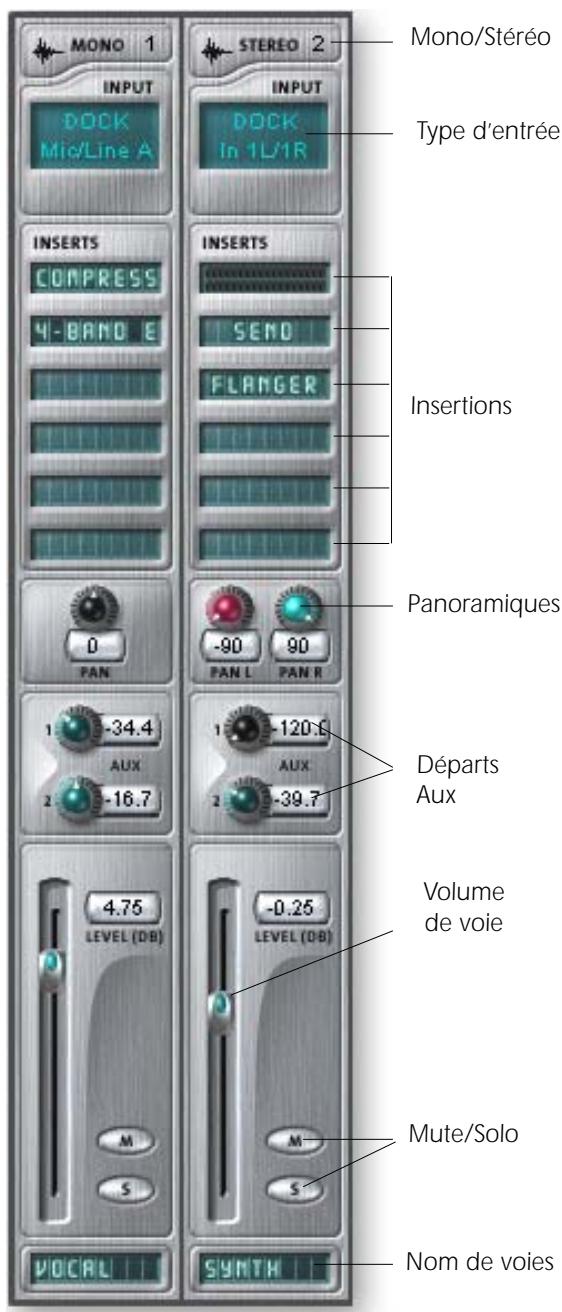

Voies d'entrée du mélangeur 34 Type d'entrée 34 Création d'une voie de mixage 35

Fichiers WAVE multicanaux 36

Lecture Windows Media Player/DVD/Son Surround 36

Section des insertions 37

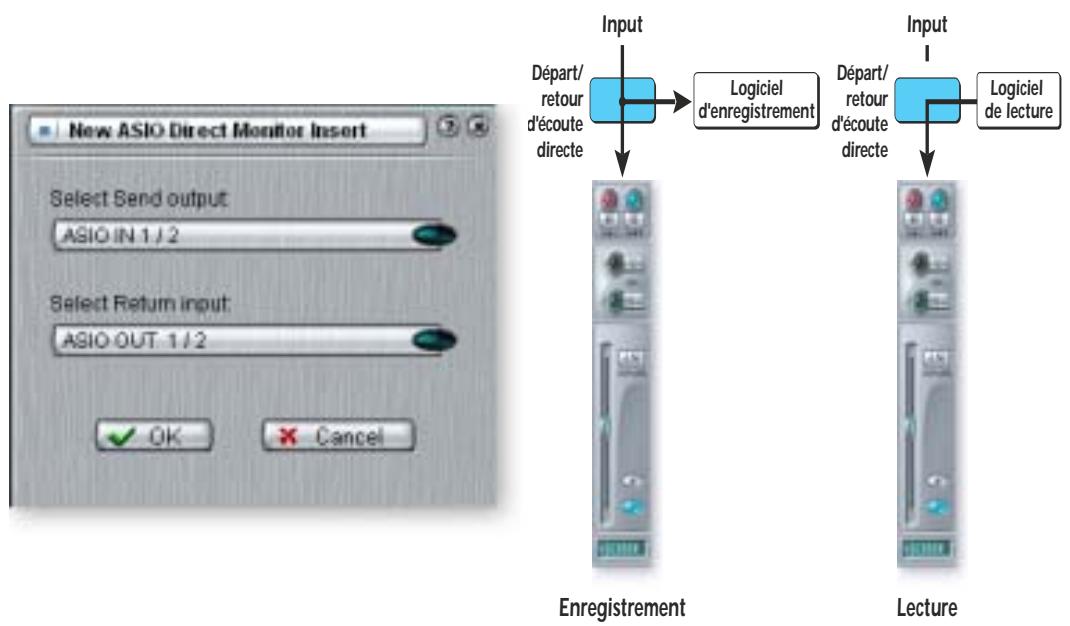

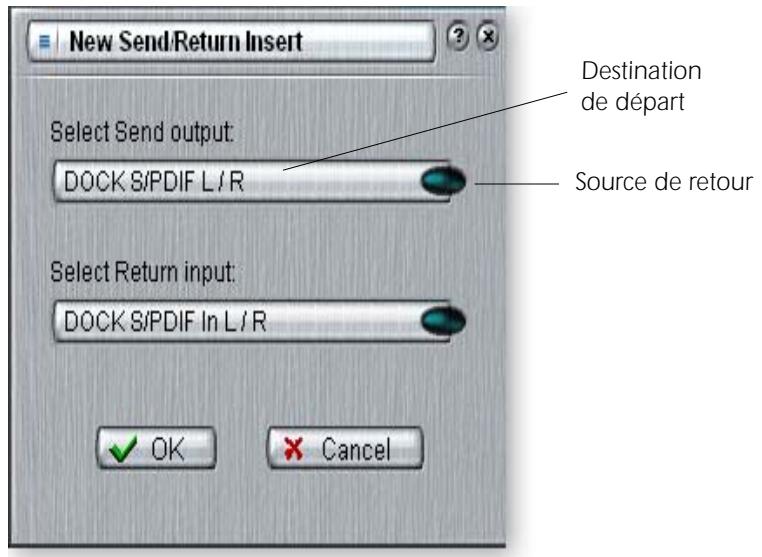

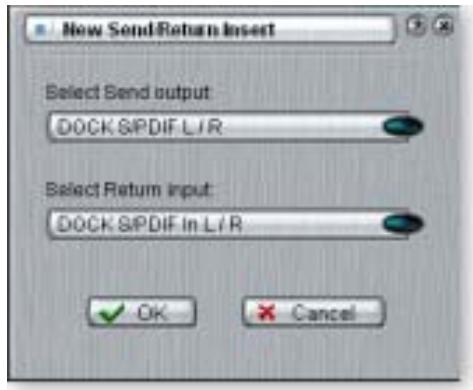

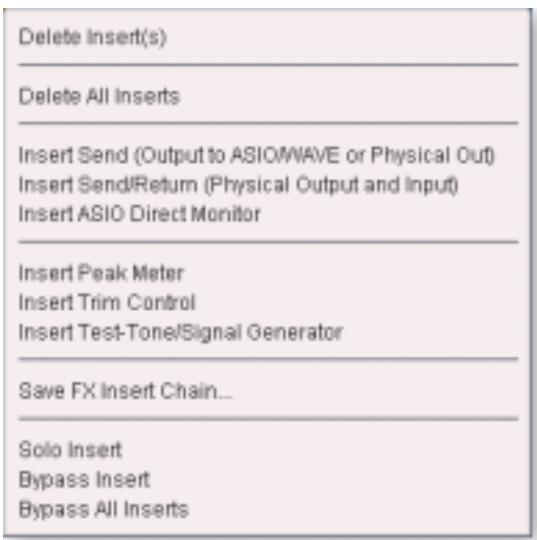

Travail avec les insertions 37 Le menu Insert 38 Départ/retour d'écoute directe ASIO 39 Insertion d'afficheurs de niveau 40

Réglage des niveaux d'entrée des voies 41

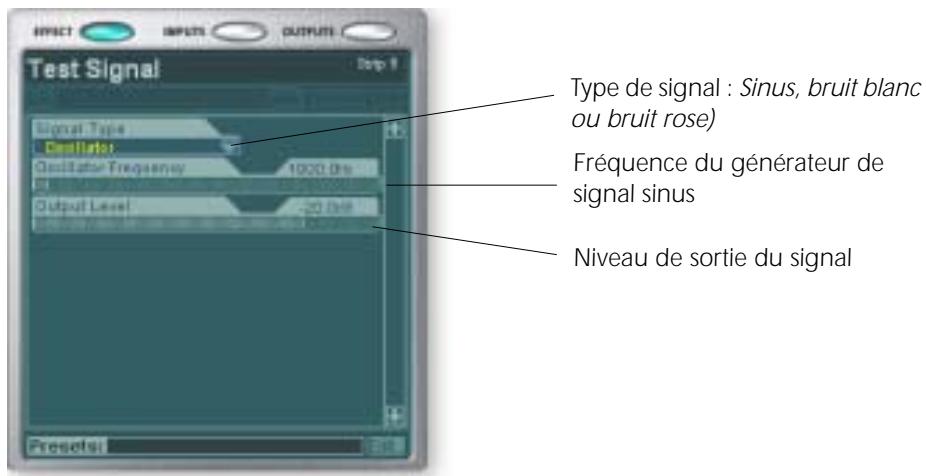

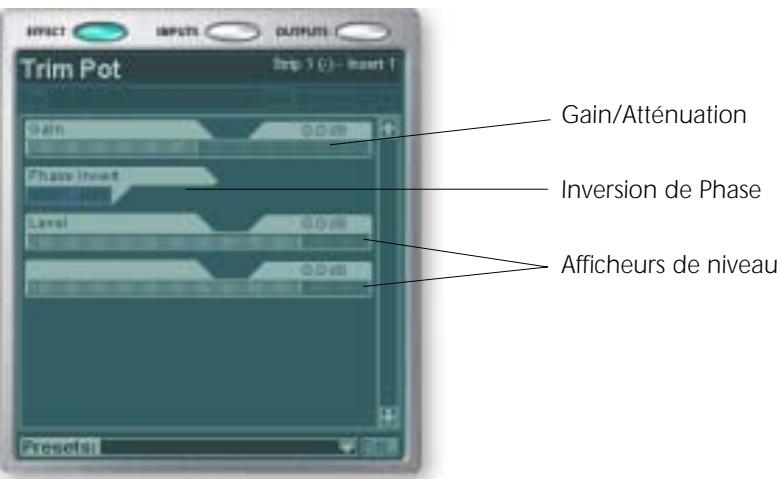

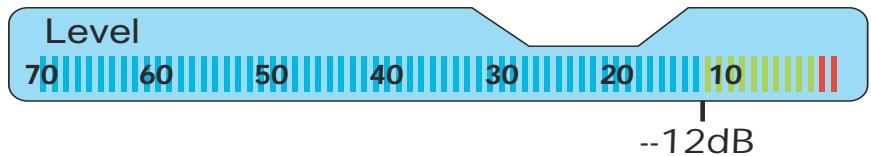

Optimisation de vos enregistrements 41 Insertion d'un atténuateur 42 Insertion d'un générateur de signal test 43

Gestion des insertions 44

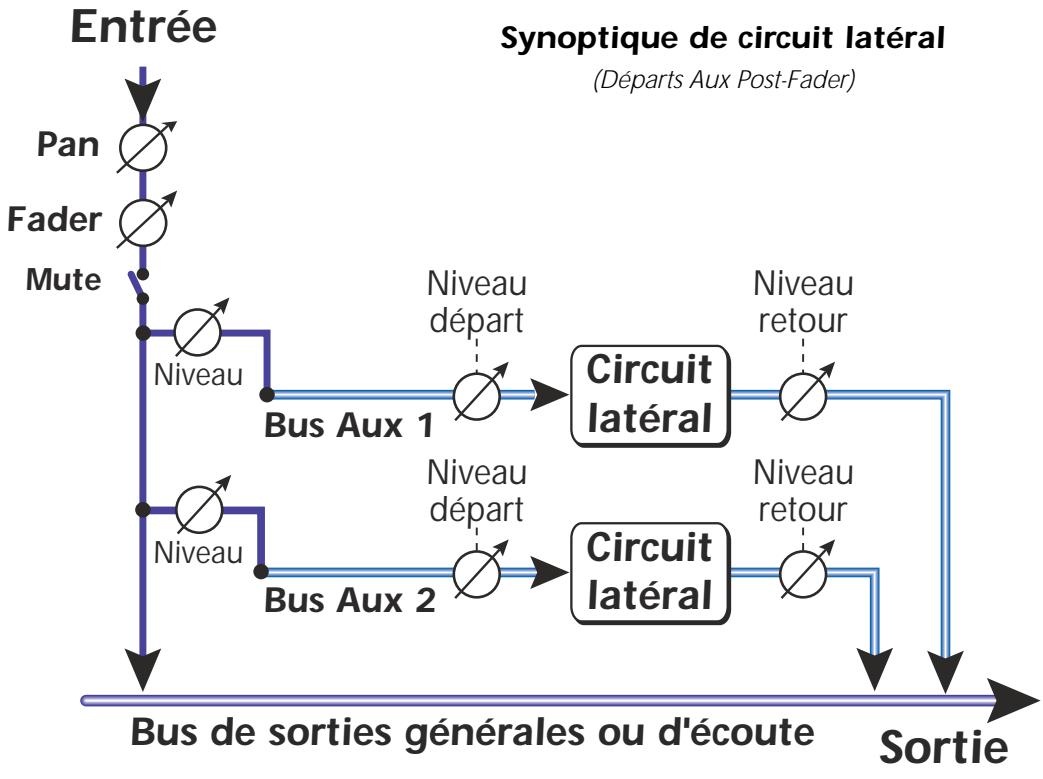

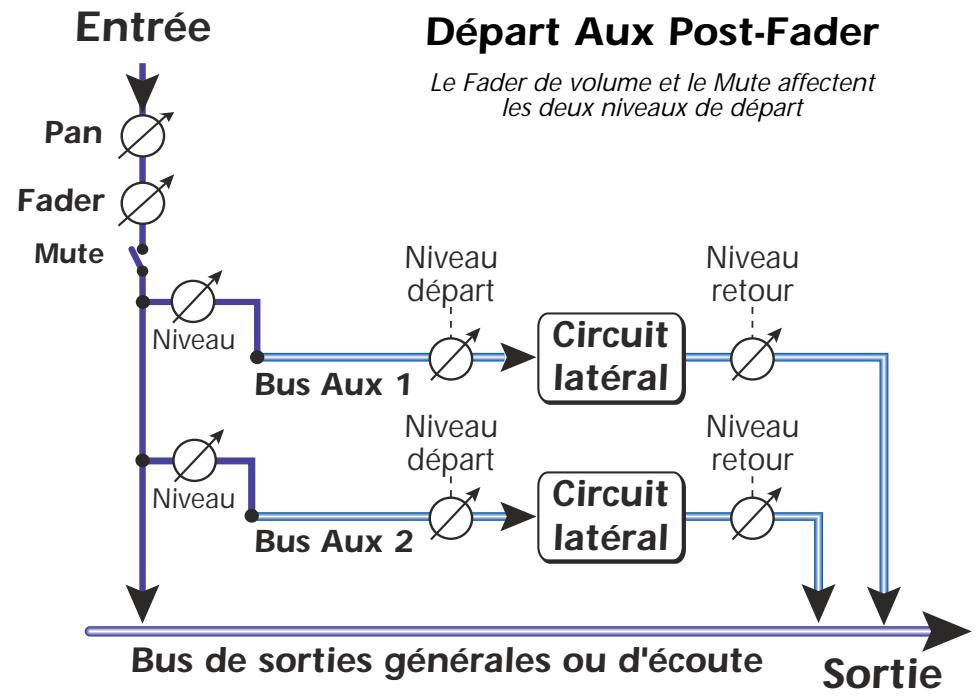

Section des auxiliaires 45 Départs Aux Pré ou Post Fader 46 Réglages Level, Pan, Solo et Mute 47

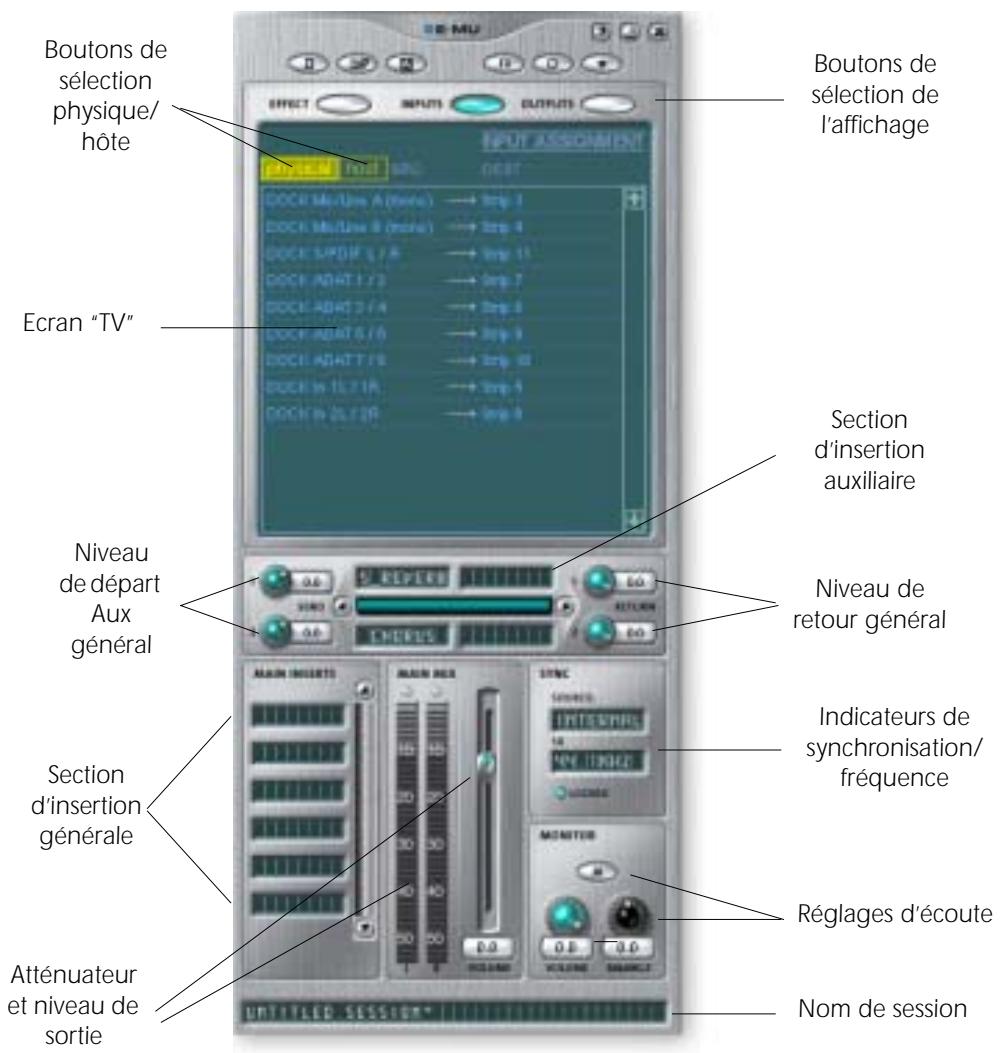

Section des généraux 48

Écran TV et sélecteurs 49

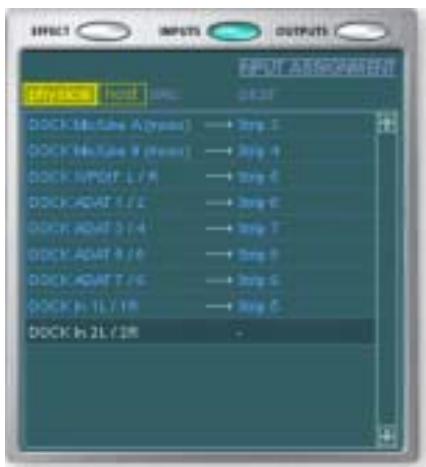

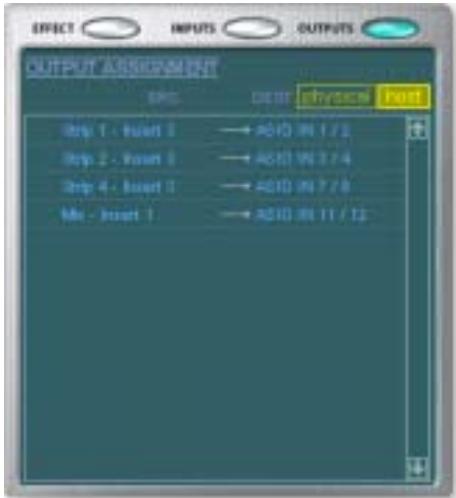

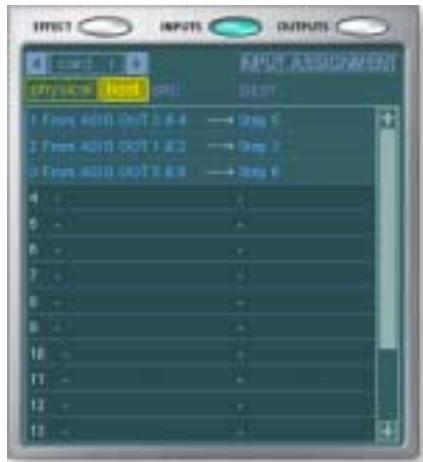

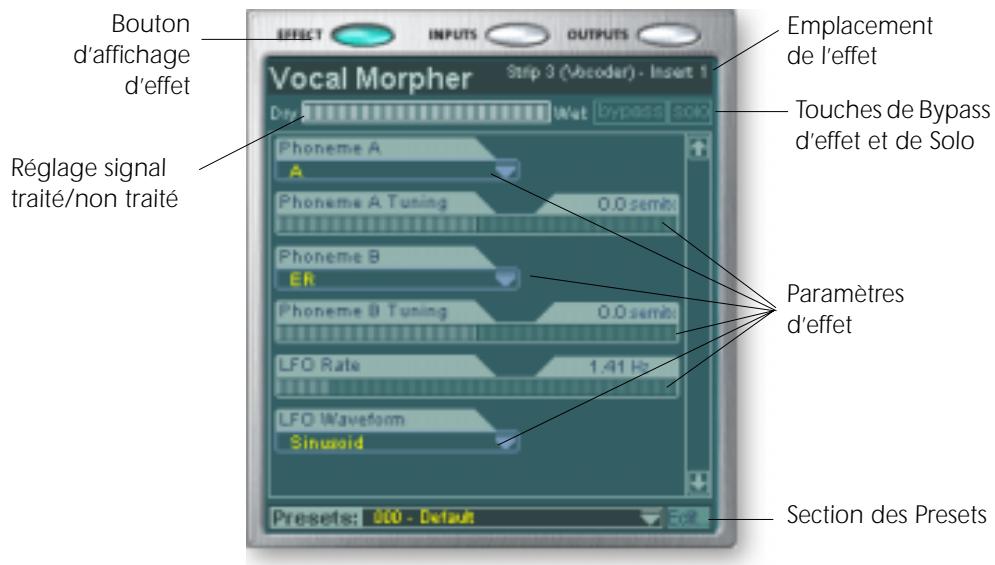

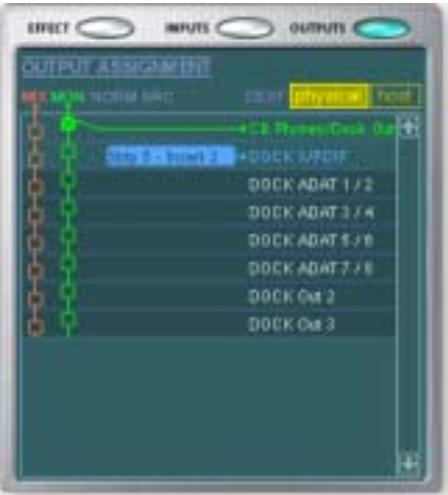

Touche Effect 49 Touche Inputs 50 Touche Outputs 50

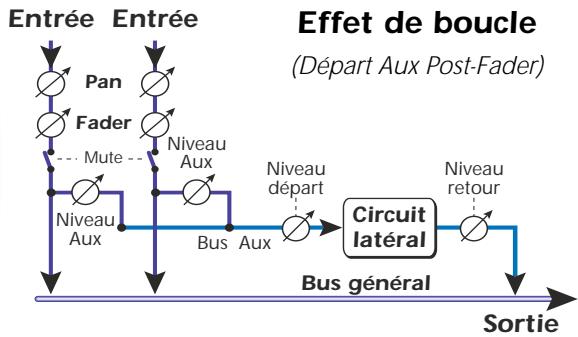

Effets et retours auxiliaires 51

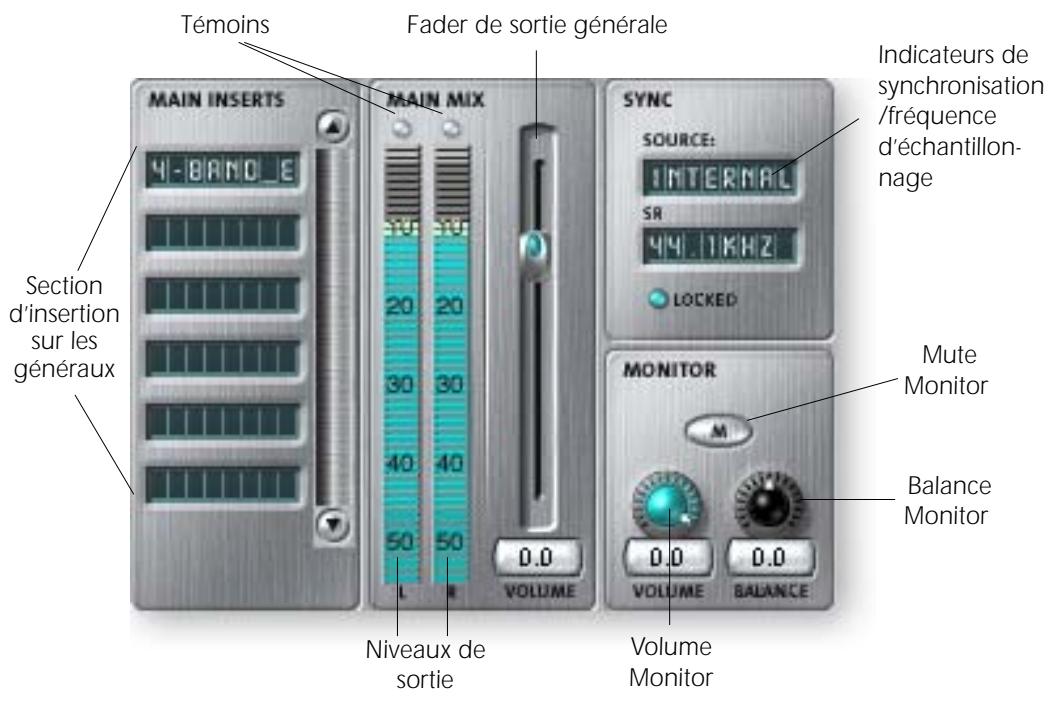

Témoins Sync/SR (Sample Rate) 51 Section des sorties 52

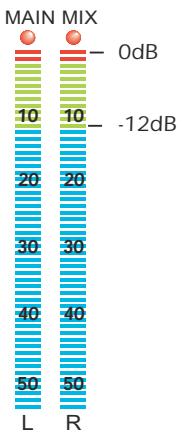

Section Main Inserts 52 Fader de sortie générale 52 Afficheurs de niveau de sortie 52 Niveau de sortie Monitor 52 Réglage de Balance de la section Monitor 52 Coupure de la sortie Monitor 52

5-Effets 53

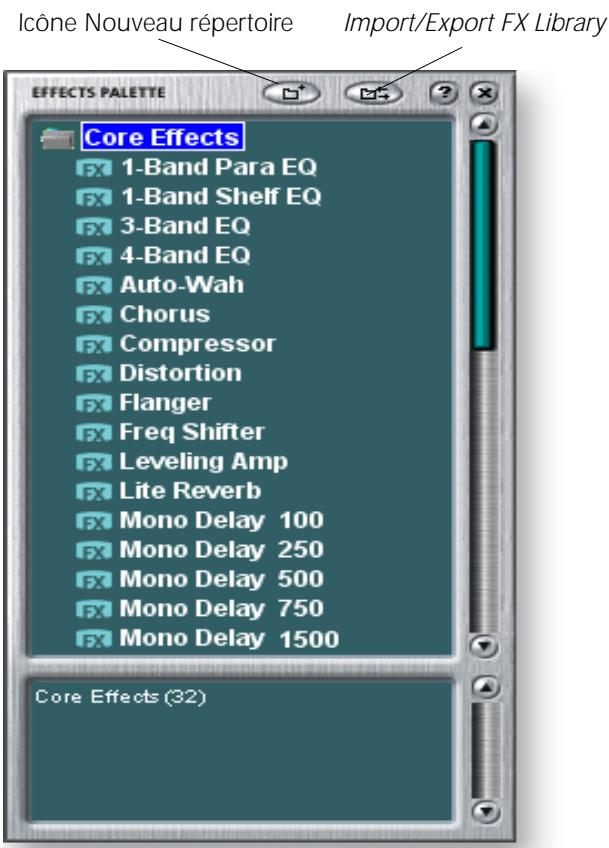

Vue d'ensemble 53 La palette d'effets 53

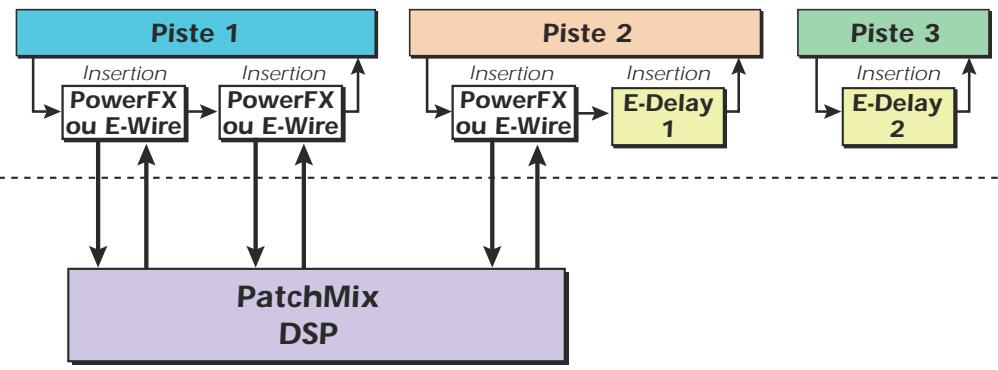

Chains d'insertion d'effets 54

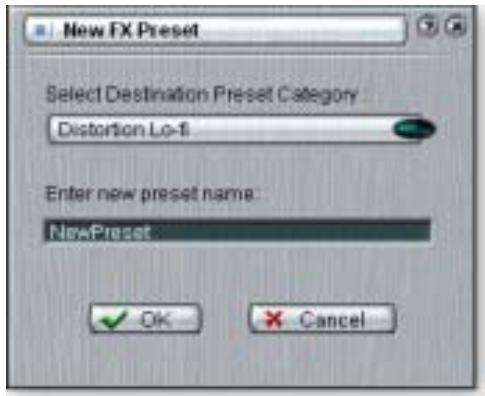

Créer, renommer et supprimer les répertoires 55 Importation et exportation des Presets Core FX 56

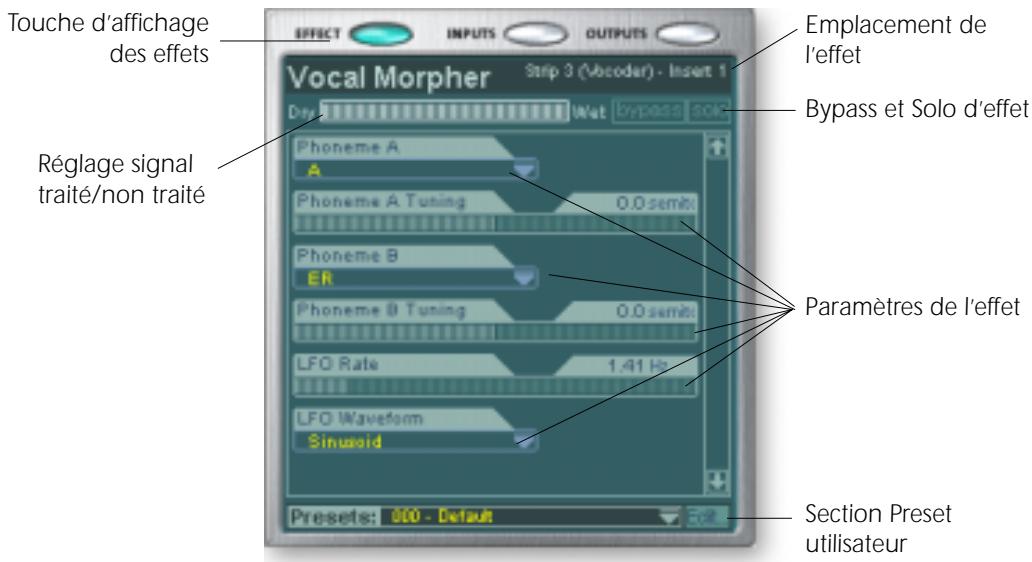

Ecran d'édition des effets 57

Section des Présets utiliser 58 Effets internes et Présets d'effets 59

Liste des effets internes 60 Utilisation des ressources DSP 60 Descriptions des effets internes 61

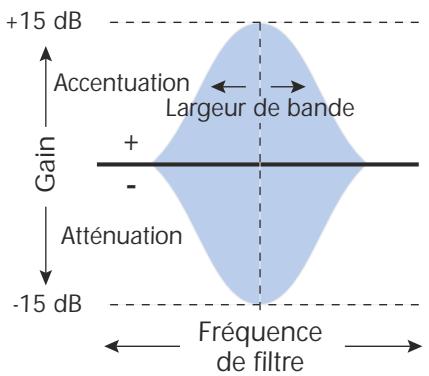

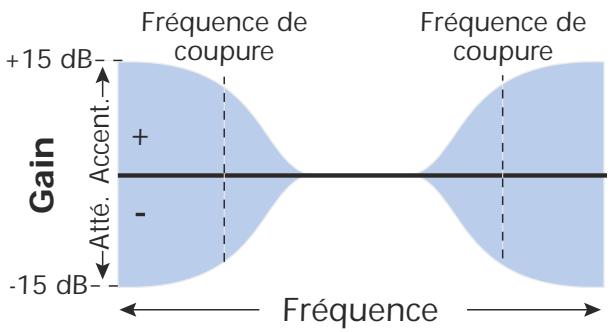

Égaliseur paramétrique 1 bande 61 Égaliseur Baxandall 1 bande 61

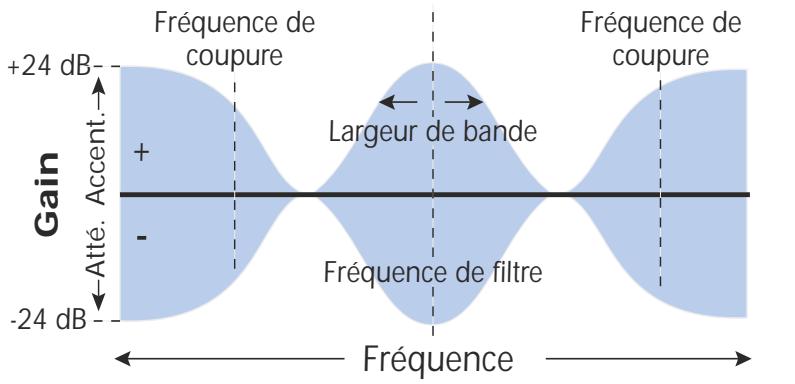

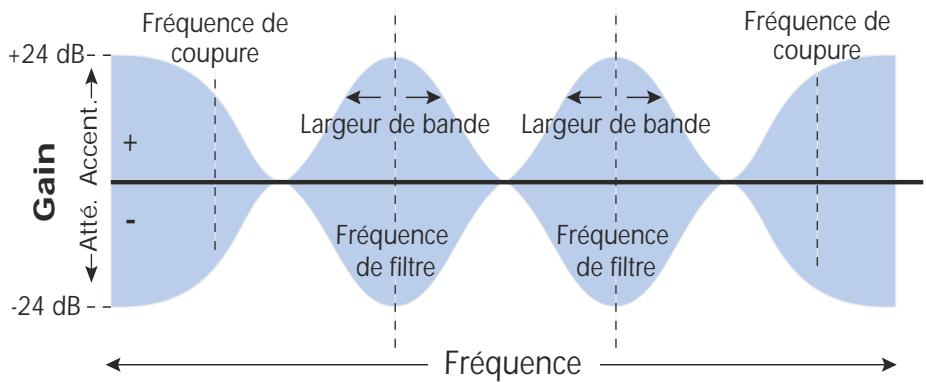

3-Band EQ 62 Égaliseur 4 bandes 63

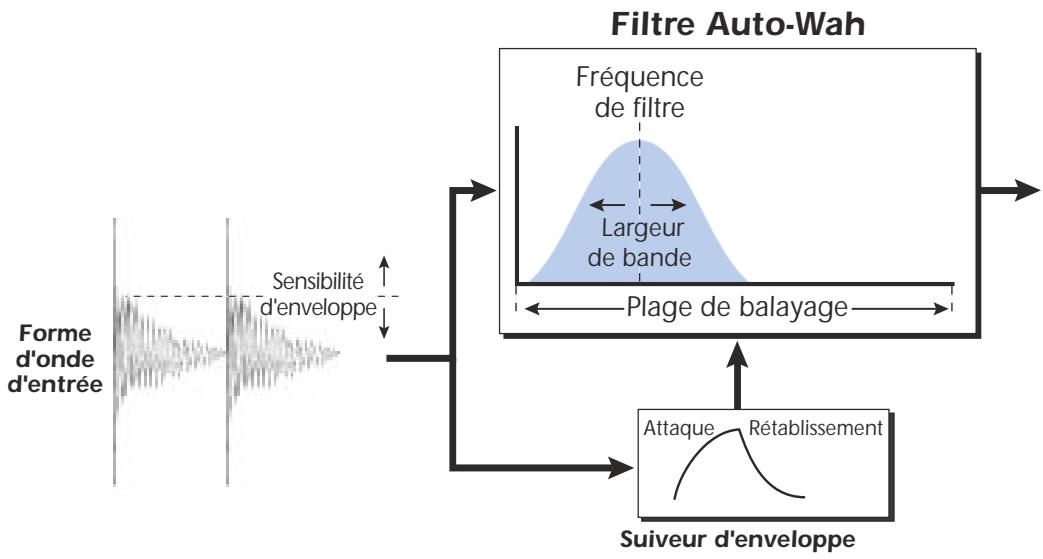

Auto-Wah 64 Chorus 65

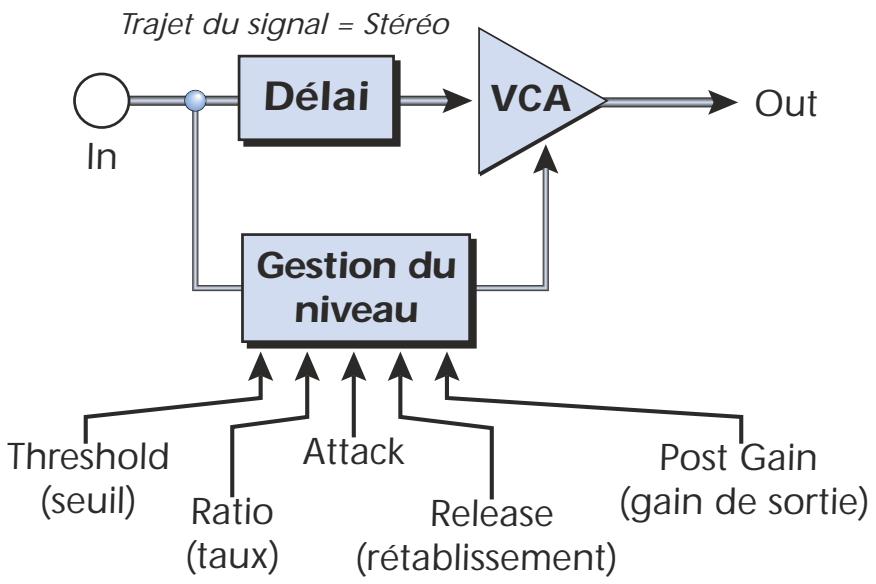

Compresseur 65

Réglages élémentaires 66

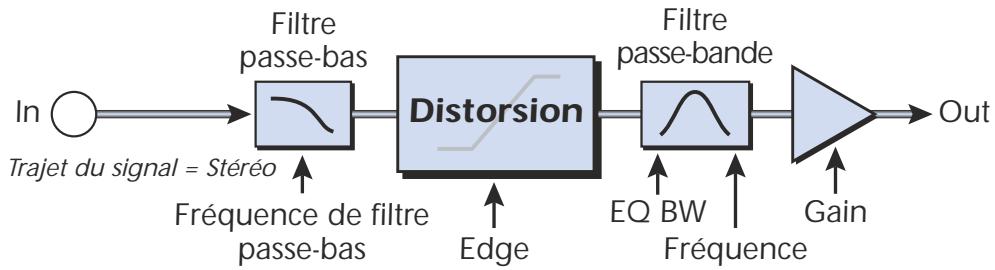

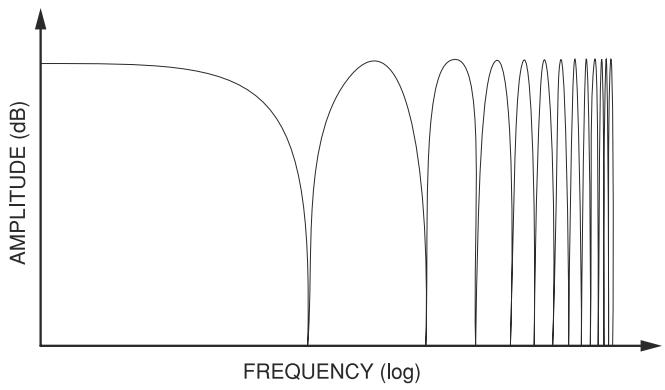

Distorsion 67 Flanger 68 Freq Shifter 69

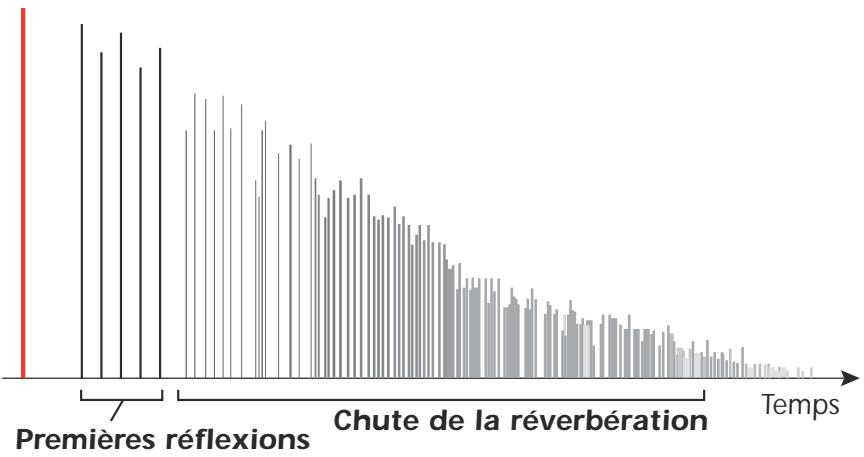

Leveling Amp - Compressor Optique 70 LiteReverb 71

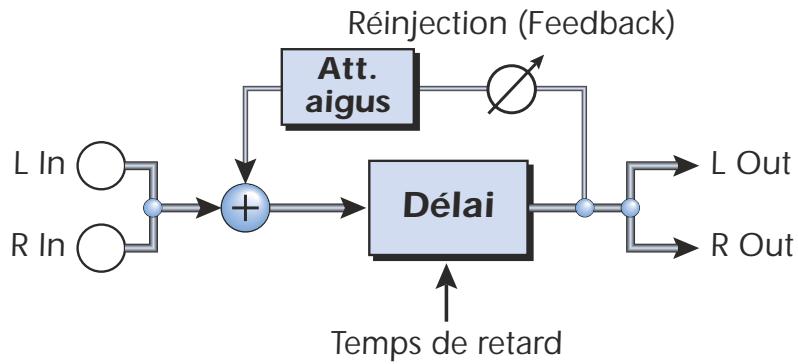

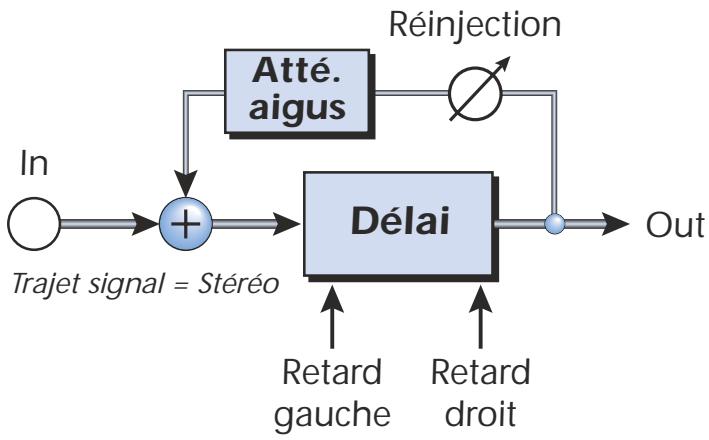

Délais mono - 100, 250, 500, 750, 1500, 3000 72 Phasing 73 Haut-parleur tournant 73 Simulator d'enceinte 74 Délai stéréo - 100, 250, 550, 750, 1500 75 Morphing vocal 77

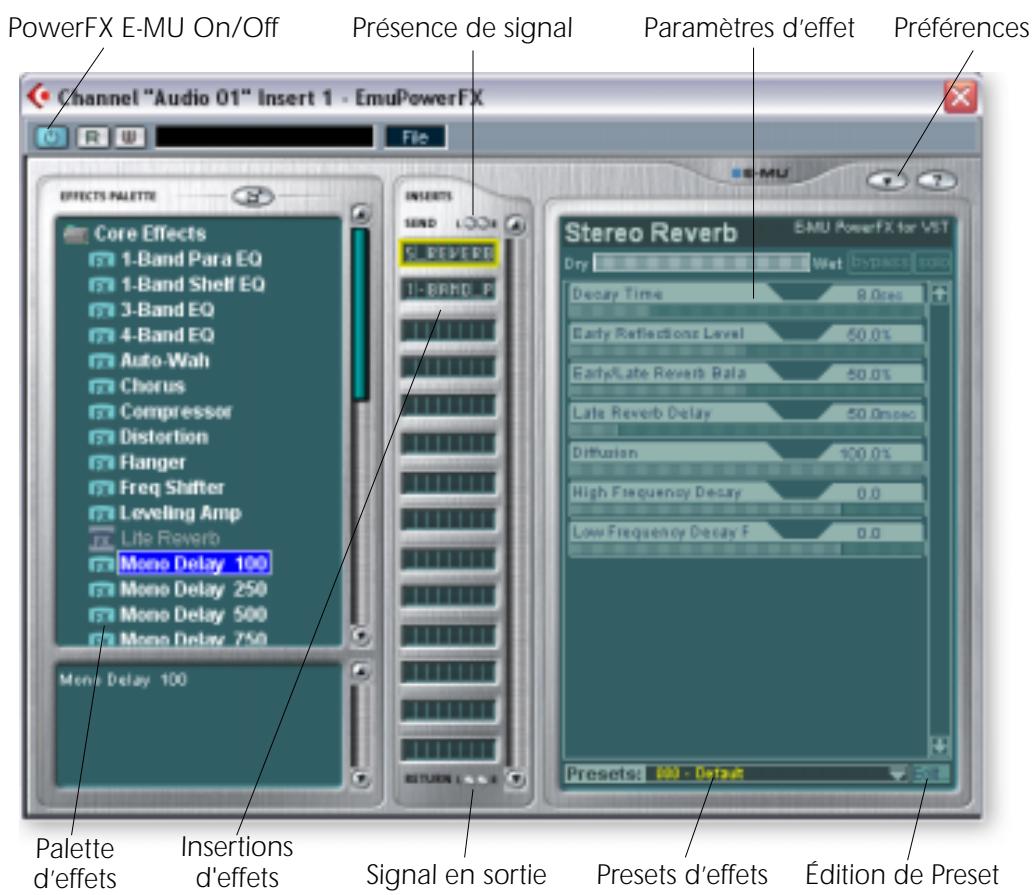

Effets PowerFX E-MU 78

Automation de PowerFX E-MU 80 Disponibilité des ressources PowerFX E-MU 80 Tableau de compatibilité PowerFX E-MU 81

Astuces pour le rendu audio avec PowerFX 82 Astuces d'utilisation du mode Freeze dans Cubase SX2 82

Rendu audio avec PowerFX E-MU 82 Utilisation de PatchMix DSP avec WaveLab et SoundForge 82 E-Wire VST E-MU 83 E-Delay Compensator 84 Utilisation de E-Delay Compensator 85 Paramètres E-Delay Units 85 Grouper les pistes 86

6-Annexes 87

Fréquences d'échantillonnage élevées 87

Tour d'horizon 87 Système E-MU 1212M à 88,2k ou 96k (carte PCI 1010 et carte E/S) 89 Système E-MU 1212 à 176,4k/192k (carte PCI 1010 et carte E/S) 89 Fonctionnement en lecture et enregistrement WDM 89

Supplément sur la carte fille de synchronisation 90

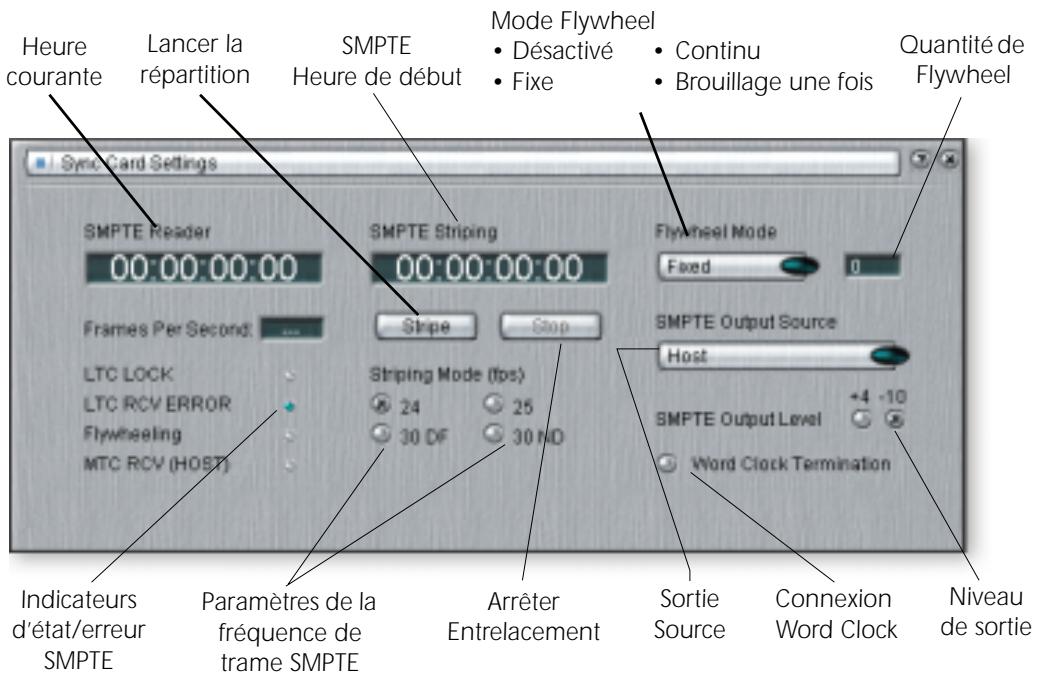

Conversion SMPTE 90 Fonctions SMPTE 90 Options SMPTE 90 Modes de fonctionnement SMPTE 91 Mode hote 91 Mode externe 91 Mode Flywheel 91 Modes Flywheel 91 Mode Stripe 92

MIDI Time Code (MTC) 92 Entrée/sortie « word clock » 93 Synchronisation 95 Informations utiles. 96

Cables — Symétriques ou asymétriques? 96

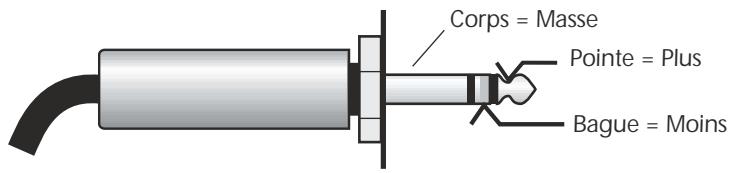

Cables symétriques 96 Cables asymétriques 96

Cables adaptateurs 97

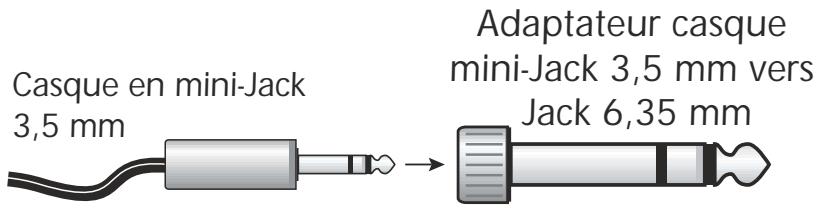

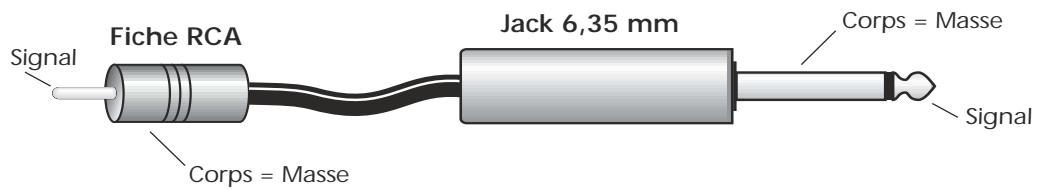

Adaptateur mini-Jack 3,5 mm/Jack 6,35 mm 97 Adaptateur RCA/Jack 6,35 mm 97

Cables numériques 97

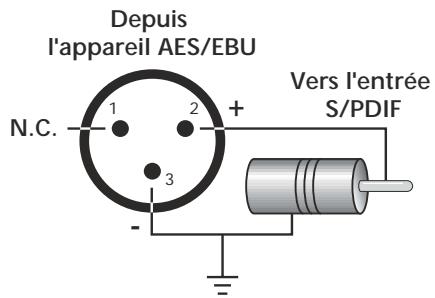

Cable adaptateur AES/EBU vers S/PDIF 97 Mise à la masse 98 Alimentation fantôme 98 Réglages d'affichage dans Windows 98

Caractistiques techniques 99 Références Internet 107 Forums 107

Index 111

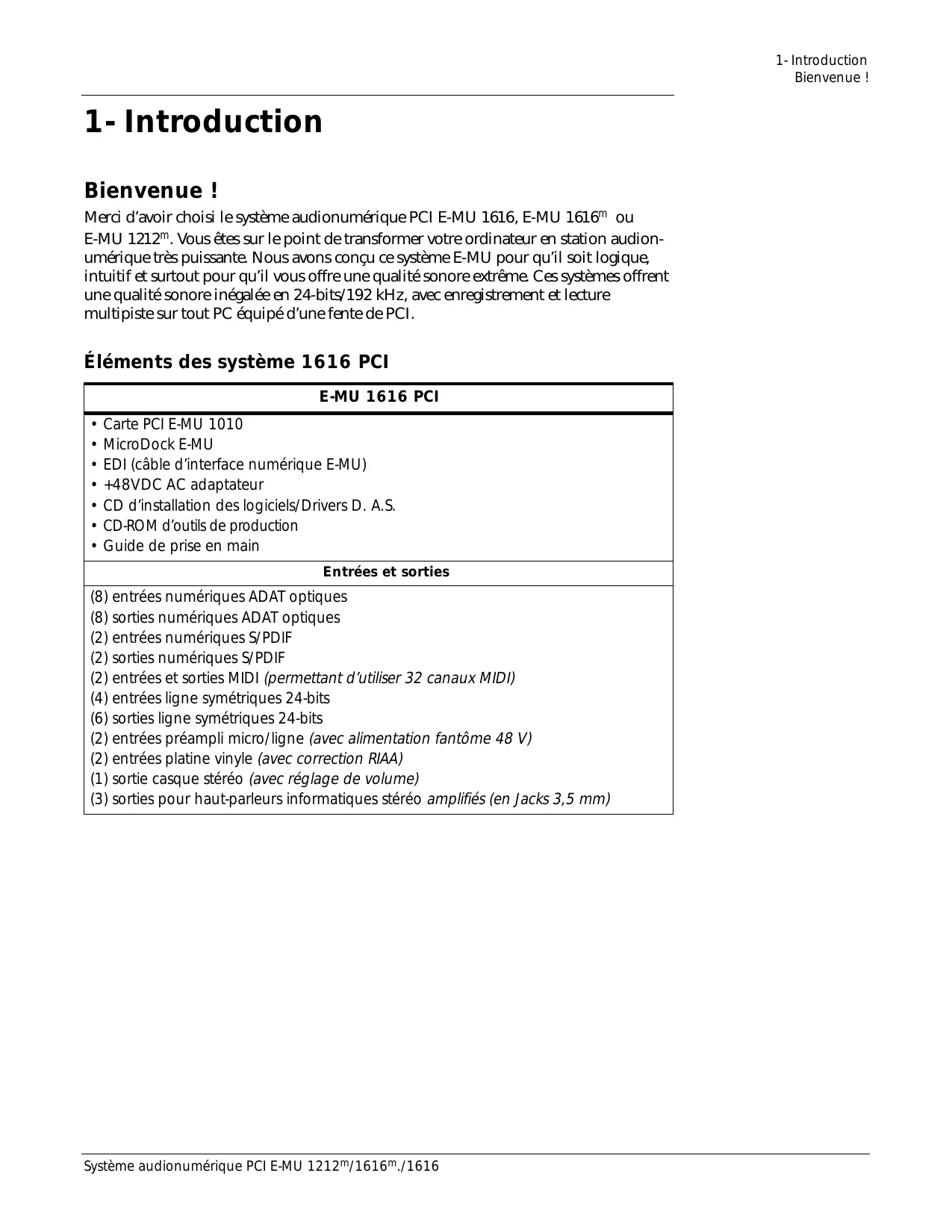

1- Introduction

Merci d'avoir choisi le système audionumérique PCI E-MU 1616, E-MU ou E-MU. Vous êtes sur le point de transformer votre ordinateur en station audionumérique très puissante. Nous avons conçu ce système E-MU pour qu'il soit logique, intuitif et surtout pour qu'il vous offre une qualité sonore extrême. Ces systèmes offrent une qualité sonore inégalée en 24-bits/192 kHz, avec enregistrement et lecture multipiste sur tout PC équipé d'une fente de PCI.

Éléments du système 1616 PCI

E-MU 1616 PCI

• Carte PCI E-MU 1010 • MicroDock E-MU • EDI (câble d'interface numérique E-MU) • +48VDC AC adaptateur • CD d'installation des logiciels/Drivers D. A.S. • CD-ROM d'outils de production • Guide de prise en main

Entrées et sorties

(8) entrées numériques ADAT optiques (8) sorties numériques ADAT optiques (2) entrées numériques S/PDIF (2) sorties numériques S/PDIF (2) entrées et sorties MIDI (permettant d'utiliser 32 canaux MIDI) (4) entrées ligne symétriques 24-bits (6) sorties ligne symétriques 24-bits (2) entrées préampli micro/ligne (avec alimentation fantôme 48 V) (2) entrées platine vinyle (avec correction RIAA) (1) sortie casque stéreo (avec réglage de volume) (3) sorties pour haut-parleurs informatiques stéreo amplifiés (en Jacks 3,5 mm)

Éléments du système PCI

E-MU 1616m PCI

• Carte PCI E-MU 1010 • MicroDockm E-MU • Câble EDI (E-MU Digital Interface, interface numérique) • +48VDC AC adaptateur • Câble adaptateur MIDI • CD d'installation des logiciels/Drivers D. A.S. • CD-ROM d'outils de production • Guide de prise en main

Inputs & Outputs

(8) entrées optiques ADAT (8) sorties optiques ADAT (2) entrées numériques S/PDIF (2) sorties numériques S/PDIF (2) entrées MIDI et 3 sorties MIDI (4) entrées ligne 24 bits sym. (6) sorties ligne 24 bits sym. (2) entrées préampli Mic/ligne (2) entrées préampli platine (1) sortie casque stéreo (3) sorties pour haut-parleurs informatiques stéreo amplifiés (en Jacks 3,5 mm)

Éléments du système PCI

E-MU 1212m

• Carte PCI E-MU 1010 • Carte fille E/S E-MU 0202 • Câble pour carte E/S 0202 • Câbles adaptateur MIDI (2) • CD-ROM d'installation des logiciels/Drivers Digital Audio Systems • CD-ROM d'outils de production • Guide de prise en main

Inputs & Outputs

(8) entrées optiques ADAT (8) Sorties optiques ADAT (2) entrées S/PDIF ) (2) sorties S/PDIF (1) Entrée et sortie MIDI (2) entrées ligne symétriques 24 bits (2) sorties ligne symétriques 24 bits

Tous les systèmes comprennent :

La carte PCI E-MU 1010 constitue l'objet principal des trois systèmes. Le processeur DSP vous permet d'utiliser simultanément plus de 16 effets DSP, ce qui ne surcharge pas l'unité centrale de votre ordinateur. La carte PCI E-MU 1010 dispose également de huit canaux d'entrée et sortie numériques optiques ADAT®, ainsi qu'une entrée et sortie numérique stéréo S/PDIF. L'application de mixage PatchMix DSP est fournie avec tous les systèmes. PatchMix DSP offre une polyvalence inégalée pour l'acheminement de l'audio entre les entrées et les sorties physiques, les entrées (ASIO) et sorties virtuelles et les effets et bus physiques internes. Aucun mélangeur externe n'est nécessaire. Vous pouvez ajouter des effets numériques, des égaliseurs, des afficheurs de niveau, des réglages de niveau et des départs ASIO à n'importe quel point du trajet du signal. Dans la mesure où les effets et le mixage sont réalisés par la carte elle-même, il n'y a aucun retard lorsque vous enregistrez. Vous pouvez même enregistrer un signal sans effet tout en appliquant l'effet équivalent à l'écoute ! Il est possible d'enregistrer des configurations de mixage et de les charger immédiatement à des fins précises telles que l'enregistrement, le mixage final, les configurations d'effets spéciaux ou une utilisation informatique classé.

Système PCI e-mu 1212M

Le système E-MU est fourni avec la carte fille 0202, à 2 entrées analogiques ligne symétriques, 2 sorties analogiques ligne symétriques ainsi qu'une entrée et une sortie MIDI. L'interface audio ne fait aucun compromis, grâce aux convertisseurs A/N et N/A 24 bits/192 kHz ultra performants, offrant une plage dynamique de 120 dB.

MicroDock e-mu

Les deux systèmes comprennent le MicroDock E-MU, qui est une interface audio au format demi-Rack. Le MicroDock ajoute les entrées et sorties supplémentaires suivantes : Deux entrées micro/ligne avec préamplificateur micro de qualité studio, 4 entrées ligne analogiques symétriques, un préamplificateur stéréo RIAA pour platine vinyle, 6 sorties ligne symétriques, une sortie casque avec réglage de volume en face avant, deux ports d'E/S MIDI, huit canaux d'entrées/sorties audio-numériques optiques ADAT®, et une entrée et une sortie stéréo audio-numérique au format S/PDIF. De plus, trois mini-Jacks permettent la connexion à vos enceintes amplifiées. Vous disposez au total de 1 6 entrées et de 1 6 sorties ! Nous avons utilisé des convertisseurs A/N et N/A 24-bits de la plus haute qualité avec suppression automatique des composantes continues.

Système E-MU 1616M

Le système E-MU utilise le MicroDockM, et vous offre un système de qualité Mastering, regroupant toutes les fonctions du système 1616. Le système se différencie par l'addition de convertisseurs A/N et N/A ultra haute performances en 24-bits/192kHz offrant une plage dynamique incroyable de 120 dB.

PatchMIx DSP

PatchMix DSP vous permet de facilement router les signaux audio entre les entrées et sorties physiques, entre les entrées et les sorties virtuelles (ASIO/WAVE) et entre les effets internes et les bus d'effets — Vous n'avez pas besoin d'utiliser un mélangeur externe. Vous pouvez ajouter des effets numériques, des égaliseurs, des afficheurs de niveau, des réglages de niveau et des départs ASIO/WAVE où vous le souhaitez dans le trajet du signal.

Du fait que les effets et le mixage soient gérés par la carte, vous pouvez appliquer vos effets à l'enregistrement sans latence. Vous pouvez même enregistrer un signal et écouter l'effet sans pour autant l'enregistrer! Les configurations de mixage peuvent être sauvegardées et chargées pour l'enregistrement, le mixage, les répétitions, etc.

Pour obtenir la première version des logiciels de votre système audionumérique E-MU, consultez le site Internet d'E-MU : http://www.emu.com.

Remarques, astuces et avertissements

Les points représentant un intérêt particulier sont repris dans le document.

Les Remarques donnent des informations supplémentaires sur le sujet abordé. Très souvent, ces remarques décrivent l'interaction entre le sujet traité et certains autres aspects du système. Les Astuces dérivent les applications relatives au sujet traité. Les Mises en gardes sont importantes, car elles peuvent vous éviter d'endommager vos fichiers, votre ordinateur ou vous-même.

Installation du système audio numérique

Il y a six étapes de base pour installer votre système E-MU.

1. Retirez toutes les autres cartes de votre ordinateur (lorsque la carte E-MU fonctionne correctement, vous pouvez réinstaller les autres).
2. Installez la carte PCI E-MU 1010 dans l'ordinateur. Atteindre cette section.
3. Installez la carte fille 0202 ou la carte fille de synchronisation (suivant la configuration). Atteindre cette section.
4. Connectez MicroDock (le cas échéant).
5. Installez le logiciel PatchMix DSP sur l'ordinateur.
6. Connectez les câbles audio, MIDI et de synchronisation entre le système et le reste de vos équipements.
7. Après l'installation logicielle, cliquez sur l'icône E-MU ≡ du menu déroulant des applications Windows et ouvrez PatchMix DSP. Cliquez ensuite sur l'icône ② dans le coin supérieur droit pour ouvrir le mode d'emploi complet.

Notes sur l'installation

• SI À UN MOMENT QUELCONQUE DE L'INSTALLATION VOUS N'AVEZ AUCUNE RÉPONSE :

Utilisez la fonction Alt-Tab pour sélectionner d'autres applications. Il se peut que l'une d'entre elles soit la signature numérique Microsoft. Il est possible que la fenêtre soit cachée par d'autres applications.

• Vérifiez que vous utilisez le Service Pack Windows Microsoft le plus récent (Windows XP - SP 2 ou plus récent).
• Désactivez le son interne et désinstallez les autres cartes son (si vous souhaitez utiliser plusieurs cartes, faites-le après avoir vérifié que la carte E-MU fonctionne correctement seule).
• InstallShield "IKernel Application Error" avec Windows XP : Lorsque vous installez ce logiciel avec Windows XP, vous risquez de rencontrer une erreur "kernel error" à la fin de l'installation. C'est un problème lié à InstallShield (logiciel que nous utilisons pour installer le logiciel sur votre PC). Cette erreur est sans conséquence.

Pour en savoir plus sur cette erreur et sur comment éviter ce message, consultez le site Internet :

http://support.installshield.com/kb/view.asp?articleid=q108020

• Il n'est pas pour l'instant possible d'utiliser plusieurs systèmes audionumériques E-MU en même temps.

Lisez les sections ci-dessous, en prêtant une attention particulière aux différentes mises en garde, car elles s'appliquent au système E-MU 1010 que vous installez.

Avant d'installer le matériel, consacrez quelques minutes à noter le numéro de série de la carte PCI E-MU 1010 (18 chiffres) situé sur la carte PCI et à l'arrière de la boîte. Ces nombres peuvent aider le service d'après-vente EMU à résoudre les problèmes que vous pouvez rencontrer. En notant les numéros maintenant, vous n'aurez pas à ouvrir l'ordinateur pour les rechercher.

Consignes de sécurité

Pour éviter d'endommager de manière irréversible votes libre, vérifie que toutes les connexions sont effectuées sur la carte E-MU 1010 et sur MicroDock lorsqu' l'ordinateur hôte est hors tension. Débranche le cable d'alimentation de l'ordinateur pour vous assurer que l'ordinateur n'est pas en vue.

Assurez-vous que les composants de votre système ne subISSent pas de dégats liés à l'électricité statique. Les surfaces internes de l'ordinateur, la carte PCI E-MU 1010 et les interfaces sont susceptibles de subir des décharges électrostatiques. Celles-ci peuvent endommager ou détruire les apparciels électroniques. Vous trouvez ci-dessous des procédures à suivre lors de la manipulation d'apparciels électroniques qui vous permetront de réduire le risque de dégats électrostatiques.

Evitez tout mouvement inutil. Évitez par exemple de frottier les pieds au sol lorsque vous manipulez des apparciels électroniques, car les mouvements générent de l'électricité statique.

Réduisez la manipulation de la carte PCI à un minimum. Conservez-la dans son emballage antistatique jusqu'à ce que vous en ayez besoin. Transportez ou conservez la carte dans son emballage protecteur.

Lorsque vous manipulez la carte PCI, évitez de toucher les broches. Essayez de manipuler la carte en la tenant par les côts.

Avant d'installer une carte PCI, vous doivent être relié à la terre. Utilisez un conducteur de terre pour vous décharger de toute charge statique. Le conducteur de terre s'attaché au poignet et à toute surface métallique dépourvue de peinture de votre ordinateur. Si vous n'avez pas de conducteur de terre, vous pouvez vousmettre à la terre en touchant le boitier métallique d'un autre équipement mis à la terre.

Lors de l'installation des composants matériels, respectez les précautions ci-dessous pour éviter de vous blesser ou endommager le matériel.

Installation de la carte PCI e-mu 1010

Remarque : Cette installation est très simple, mais si vous n’avez pas l’habitude d’installer des périphériques et des cartes informatiques, contactez votre revendeur E-MU ou un centre informatique pour l’installation.

Pour installer la carte PCI 1010 dans l'ordinateur

1. Vérifiez que l'interrupteur de l'ordinateur est éteint.

IMPORTANT : Déconnectez le cordon secteur de la prise murale !

1. Touchez une plaque métallique sur votre ordinateur pour vous mettre à la terre et pour vous décharger de l'électricité statique.
2. Suivez la procédure recommandée par le fabricant de l'ordinateur pour ouvrir le boîtier.

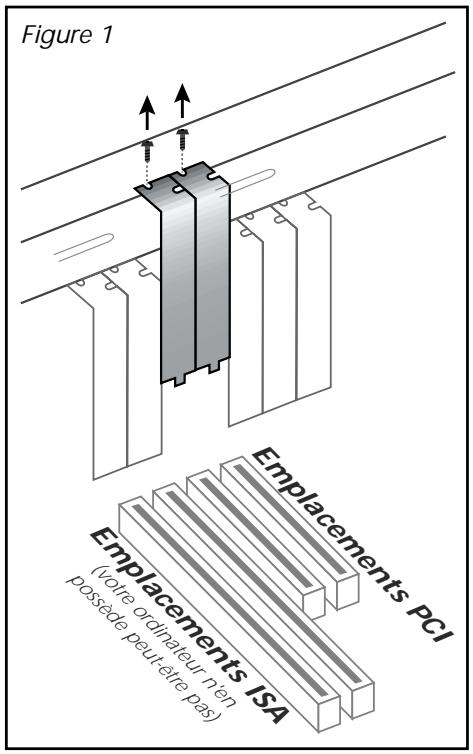

3. Retirez les supports métalliques d'un emplacement PCI. Si vous avez le système 1212M, enlevez 2 appuis adjacents en métallique. Mettez les vis de côté ; vous en aurez besoin ultérieurement. Reportez-vous à la figure 1 ci-dessous.

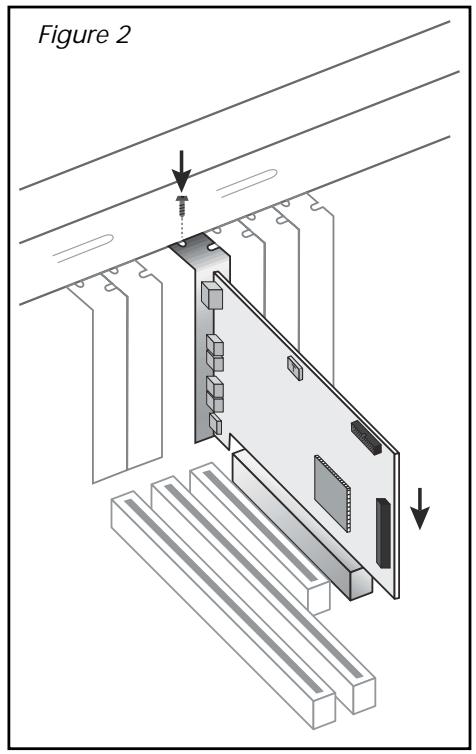

1. Alignez la carte PCI E-MU 1010 avec l'emplacement et insérez-la dans l'emplacement en appuyant doucement mais fermement, comme le montre la figure 2.
2. Ne forcez pas pour insérer la carte E-MU 1010 dans l'emplacement. Vérifiez que le connecteur à contacts dorés de la carte est aligné avec le connecteur du bus PCI sur la carte mère avant d'insérer la carte dans l'emplacement PCI. Si la carte ne s'insère pas, retirez-la doucement et réessayez.
3. Fixez la carte dans l'emplacement avec l'une des vis que vous avez mises de côté.

Remarque: Certains boîtiers d'ordinateurs n'utilisent pas de vis pour fixer les cartes PCI. Dans ce cas, suivez les instructions fournies avec votre ordinateur.

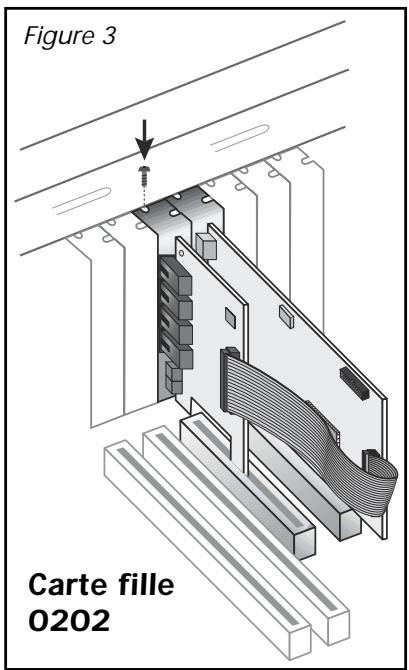

Propriétaires de 1212M - installation de la carte fille 0202

1. Si vous possédez le système de 1212m, sortez la carte fille 0202 de son emballage, prête à l'installation.
2. Connectez le câble en nappe fourni avec le kit entre la carte E-MU 1010 et la carte fille 0202 comme illustré dans la figure 3. Les câbles sont munis de détrompeurs pour être correctement insérés. Enforcez fermement les connecteurs dans leurs socles et ordonnez les câbles.
3. Alignez la carte fille 0202 avec l'emplacement et insérez-la dans l'emplacement en appuyant doucement mais fermement, comme le montre la figure 2 sur la page précédente.
4. Ne forcez pas pour insérer la carte E-MU dans l'emplacement. Vérifiez que le connecteur à contacts de la carte est aligné avec le connecteur du bus PCI sur la carte mère avant d'insérer la carte dans l'emplacement PCI. Si la carte ne s'insère pas, retirez-la doucement et réessayez.

Note: Quand la carte de synchro est installée, le MIDI 2 sur le MicroDock est handicapé. (MTC emploie le port du MIDI.)

1. Fixez la carte dans l'emplacement avec l'une des vis que vous avez mises de côté.

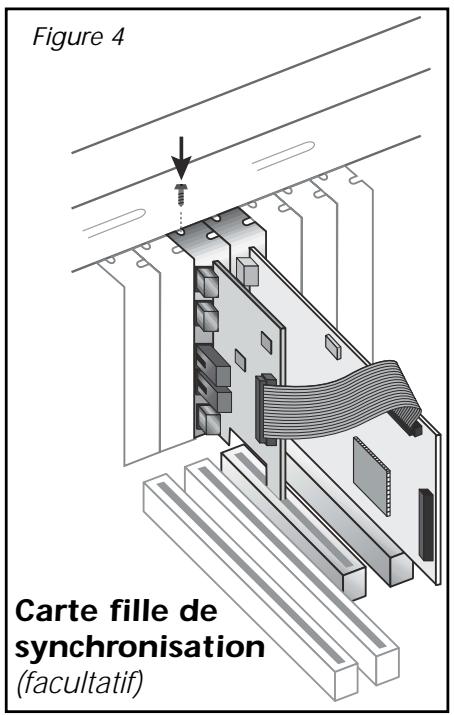

Propriétaires de la carte fille de synchronisation

1. Déballez la carte fille de synchronisation et préparez-vous à l'installation. Si vous n'avez pas besoin de ces options ou que vous ne disposez pas d'un emplacement PCI vide, vous pouvez passer ces étapes.
2. Connectez le câble en nappe fourni avec le kit entre la carte E-MU 1010 et la carte fille de synchronisation comme illustré dans la figure 4. Les câbles sont munis de détrompeurs pour être correctement insérés. Enforcez fermement les connecteurs dans leurs socles et ordonnez les câbles.
3. Alignez la carte fille 0202 avec l'emplacement et insérez-la dans l'emplacement en appuyant doucement mais fermement, comme le montre la figure 2 sur la page précédente.
4. Ne forcez pas pour insérer la carte E-MU dans l'emplacement. Vérifiez que le connecteur à contacts de la carte est aligné avec le connecteur du bus PCI sur la carte mère avant d'insérer la carte dans l'emplacement PCI. Si la carte ne s'insère pas, retirez-la doucement et réessayez.
5. Fixez la carte dans l'emplacement avec l'une des vis que vous avez mises de côté.

E-MU 0202 & MicroDock

Si vous disposez de la carte E/S E-MU 0202 et de MicroDock, nous vous conseillons de ne pas les connecter à la même carte E-MU 1010 PCI avec cette version du logiciel. Il existe des problèmes connus, liés à ce type de connexion, qui seront résolus dans une mise à jour ultérieure du logiciel.

Connexion du microdock

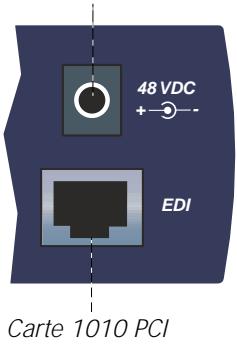

1. Connectez le câble EDI fourni entre la carte 1010 PCI et le MicroDock.
2. Connectez l'adaptateur secteur 48 Volts fourni à l'embase +48VDC en face arrière du MicroDock. Voir l'illustration ci-dessous.
3. Connectez vos entrées et sorties audio au MicroDock comme indiqué en page 23.
4. Placez le MicroDock sous tension en utilisant le bouton de volume casque.

Adaptateur secteur 48 V

Le volume casque sert d'interrupteur.

Le 1616 et le MicroDocks ne peuvent pas être employés avec des cartes 1010 plus anciennes de PCI identifiées par le port 1394 - FireWire.

Types de connecteurs

Ces types de connecteurs sont utilisés pour les connexions au MicroDock E-MU. Les noms utilisés sont indiqués dans la première colonne de ce tableau :

Nom	Description	Permet la connexion de :
EDI	Connecteur CAT5	Carte 1010 PCI et MicroDock
S/PDIF In	Connecteur RCA	Appareils audionumériques S/PDIF
S/PDIF Out	Connecteur RCA	Appareils audionumériques S/PDIF
ADAT Optical In	Connecteur optique TOSLINK	Appareils numériques ADAT (ou S/PDIF)
ADAT Optical Out	Connecteur optique TOSLINK	Appareils numériques ADAT (ou S/PDIF)
Mic/Line Inputs	XLR ou Jacks 6,35 mm (symétrique/asymétrique)	XLR : connectez au micro Jack 6,35 mm : entrezes instrument ou ligne
Line In/Out	Connecteurs Jacks 6,35 mm	Se connecte aux entrées et sorties symétriques ou asymétriques

Attention : La carte E-MU 1010 PCI a été conçue pour utiliser des câbles informatiques standard, abordables et répandus. Ainsi, vous pourrez facilement remplacer les câbles en cas de besoin. Vous devez cependant être prudent et ne pas connecter les câbles incorrectement car ces câbles standard sont utilisés à d'autres fins. NE PAS connecter le câble EDI fourni à un connecteur Ethernet ou réseau de votre ordinateur. Il en résultait des dommages irréversibles à votre ordinateur, à la carte 1010 PCI E-MU, ou au MicroDock.

Installation des drivers e-mu 02

Après avoir installé la carte 1010 PCI E-MU, vous devez accorder le logiciel PatchMix DSP et les Drivers de la carte 1010 PCI E-MU.

Le logiciel n'est pas compatible avec d'autres versions de Windows.

1. Dès que vous installez la carte PCI, Windows la détecte et recherche ses Drivers.
2. Lorsque le message vous demande les Drivers audio, cliquez sur Cancel (annuler).
3. Insérez le CD d'installation logicielle E-MU dans le lecteur de CD-ROM. Si le mode de lecture automatique de Windows est activé pour votre lecteur de CD-ROM, le CD se lance automatiquement. Sinon, à partir du bureau Windows, cliquez sur Démarrer->Exécuter et tapez d:\setup.exe (remplacez d:\ par la lettre de votre lecteur de CD-ROM). Vous pouvez également ouvrir simplement le CD et cliquer deux fois sur Setup.exe.
4. L'écran d'installation apparait. Suivez les instructions à l'écran.
5. Sélectionnez "Continuez quand même" lorsque l'écran d'avertissement "Test permettant d'obtenir le logo Windows" apparait. Consultez la note en page suivante.
6. Lorsque vous y êtes invité, redémarrez votre ordinateur.

Déinstallation de tous les drivers audio et applications

Vous pourrez être amené à désinstaller ou réinstaller tout ou partie des applications et des pilotes de périphérique de la carte son afin de corriger des problèmes, de modifier des configurations ou de mettre à niveau des pilotes ou des applications obsolètes. Avant de commencer, fermez toutes les applications de carte son. Les applications en cours d'exécution lors de la désinstallation ne seront pas supprimées.

1. Cliquez sur Démarrer -> Paramètres -> Panneau de configuration.
2. Cliquez deux fois sur l'icône Ajout/Suppression de programmes.
3. Cliquez sur l'onglet Installer/Désinstaller (ou sur Modifier/Supprimer des programmes).
4. Sélectionnez l'option correspondant à la carte PCI E-MU 1010 ou l'entrée de l'application puis cliquez sur Ajout/Suppression (ou sur Modifier/Supprimer).
5. Dans la boîte de dialogue InstallShield Wizard, sélectionnez l'option Supprimer.
6. Cliquez sur le bouton Oui. À l'invite, redémarrez votre ordinateur.
7. Vous pouvez désormais réinstaller les pilotes de périphérique ou les applications de la carte 1010 PCI E-MU.

Remarque sur le test de logo windows

Lorsque vous installez les Drivers du système Digital Audio System, une boîte de dialogue vous informe que le Driver n'a pas passé avec succès les tests Logo de Windows. Les Drivers du système Digital Audio System ne sont pas signés car le Driver n'est pas compatible avec certaines fonctions audio grand public requises par le programme de signature Microsoft, en l'occurrence le test de gestion des droits numériques.

Ceci dit, les Drivers du système Digital Audio System ont été testés avec rigueur, en utilisant les mêmes procédures de test que celles requises pour la signature. Ils ont passé ces tests avec succès dans toutes les catégories importantes, notamment celles sur la stabilité du Driver. Il n'y a absolument aucun problème à installer ces Drivers sur votre ordinateur.

• Numéro de série - Lors de l'enregistrement, vous devez saisir les 18 chiffres du numéro de série. Le numéro de série est situé à l'arrière de la boîte et en bas de la carte 1010 PCI.

La carte PCI e-mu 1010

La carte PCI E-MU 1010 constitue l'objet principal du système et contient la puissante puce E-DSP E-MU. Le processeur DSP de cette carte libère les ressources de votre unité centrale pour les Plug-Ins externes supplémentaires et les autres tâches.

Important

Quand le MicroDock est relié à la carte 1010 de PCI, l'E/S numérique sur la carte de PCI est handicapé. Employez l'E/S numérique sur le MicroDock.

Connecteur EDI

Se connecte à MicroDock via le câble EDI fourni. Ce câble fournit une liaison entre le système E-MU 1010 et MicroDock et fournit également l'alimentation d'MicroDock.

Entrée/sortie audionumériques s/pdif

Les prises RCA sont des connecteurs utilisés pour les connexions S/PDIF (Sony/Philips Digital InterFace). Chaque connecteur porte deux canaux audionumériques. Le système E-MU 1010 reçoit les données numériques avec une résolution allant jusqu'à 24 bits. L'entrée et la sortie numériques S/PDIF peuvent être utilisées pour la réception et/ou la transmission de données numériques en provenance d'appareils externes, comme un convertisseur analogique/numérique externe, un DAT ou un processeur de signaux externes équipé d'entrées et de sorties numériques.

La sortie S/PDIF peut être configurée en mode professionnel, ou en mode grand public dans le menu des paramètres de session. La carte PCI 1010 peut également transmettre et recevoir des données AES/EBU avec un câble adaptateur. Voir Cable adaptateur AES/EBU vers S/PDIF pour plus de détails.

L'entrée et la sortie S/PDIF prennent en charge les fréquences d'échantillonnage de 44,1 kHz, 48 kHz et 96 kHz, mais sont désactivées à 192 kHz. La Word Clock contenu dans le flux de données d'entrée peut être utilisé comme source Word Clock.

Voir Paramètres système

Entrée et sortie numériques optiques ADAT

Les connecteurs optiques ADAT transmettent et reçoivent huit canaux en 24 bits, grâce aux formats ADAT de type 1 et 2. La Word Clock contenue dans le flux de données d'entrée peut être utilisée comme source Word Clock. Voir Paramètres système.

Aux fréquences d'échantillonnage de 96 kHz ou 192 kHz, le schéma d'imbrication du S/MUX aux normes de l'industrie est utilisé pour l'entrée et la sortie ADAT. S/MUX utilise des canaux ADAT supplémentaires pour atteindre la largeur de bande requise. Reportez-vous à la feuille ci-dessous où cliquez ici pour plus d'informations.

Important :

L'utilisation des entrées et sorties numériques S/PDIF ou ADAT REQUIERT la synchronisation des échantillons sur les deux périphériques, faute de quoi des « clics » et des parasites apparaisent dans le signal audio.

Fréquence d'échantillonnage	Nombre de canaux audio
48 kHz	Huit canaux en 24 bits
88.2kHz/96 kHz	Quatre canaux en 24 bits, utiliser la norme S/MUX
176.4kHz/192 kHz	Deux canaux en 24 bits, utilisé la norme S/MUX

La carte fille 0202

La carte fille 0202 est la carte de complément du E-MU 1010 qui ne comprend pas l'MicroDock. La carte 0202 offre une paire d'entrées analogiques symétriques 24 bits et une paire de sorties analogiques 24 bits, plus une entrée et une sortie MIDI.

Entrées et sorties analogiques

La carte fille 0202 offre deux entrées analogiques symétriques et deux sorties analogiques symétriques à niveau Ligne. Ces entrées peuvent être utilisées par n'importe quel signal stéreo à niveau Ligne provenant de claviers, de lecteurs CD, de platines à cassette, etc. Les entrées analogiques sont affectées à des voies de mixage dans l'application de mixage. Les sorties peuvent alimenter toute entrée à niveau ligne telle qu'une table de mixage, l'entrée auxiliaire de votre chaîne hi-fi ou des enceintes actives. Les sorties ligne ne sont pas conçues pour alimenter directement un casque. Connectez les sorties ligne à un ampli ou un mélangeur avec sortie casque.

Des câbles en Jack stéréo symétriques ou mono asymétriques peuvent être utilisés. Les câbles symétriques offrent une immunité supérieure au bruit de fond et un niveau de signal supérieur de 6 dB. Le niveau de sortie ligne est réglable (-10 dBV standard ou +4 dBu pro audio) dans l'écran E/S de la boîte de dialogue Paramètres de session. Voir Réglages d'E/S

Entrée/sortie MIDI

Le port d'entrée et de sortie MIDI peut être affecté dans votre application MIDI spécifique. Connectez le câble adaptateur MIDI fourni avec la carte fille 0202 aux connecteurs mini-DIN sur la carte. Les câbles adaptateurs convertissent les connecteurs mini-DIN en connecteurs DIN standard utilisés sur la plupart des claviers et des synthétiseurs. Connectez le port de sortie MIDI au port d'entrée MIDI de votre synthétiseur et la sortie MIDI de votre synthétiseur à l'entrée MIDI de la carte fille 0202.

Le microdock

Le MicroDock se connecte à la carte 1010 PCI E-MU avec le câble EDI.

Le MicroDock offre (4) entrées symétriques analogiques, (2) entrées micro, (6) sorties analogiques symétriques, (3) sorties stéréo en Jacks 3,5mm pour la connexion d'enceintes informatiques amplifiées, (2) entrées MIDI, (2) sorties MIDI, une sortie casque stéréo et une section RIAA pour platine vinyle, associée aux entrées ligne 2L et 2R, 8 canaux d'entrées/sorties numériques ADAT, et une entrée/sortie numérique S/PDIF stéréo.

Le MicroDock est installable à chaud — Vous pouvez le connecter ou le déconnecter pendant que l'ordinateur tourne.

Pensez à couper (Mute) les entrées 2 du MicroDock dans PatchMix DSP lorsque vous n'utilisez pas ces entrées. En effet, le gain de l'entrée de la platine est très élevé (60 dB) et peut ajouter du bruit de fond à votre bus de mixage ou d'écoute.

Les entrées sont configurées comme suit :

(2)	Entrées micro/ligne mono (2 entrées).
(2)	Paires d'entrées stéreo à niveau ligne (4 entrées).
(1)	Paires d'entrées numériques stéreo S/PDIF/AES (2 entrées).
(4)	Paires d'entrées stéreo ADAT sur les entrées ADAT optiques (8 entrées).
(1)	Entrée RIAA pour platine vinyle, évitant l'utilisation d'un préamplificateur spécial externe. Note : Ces entrées sont automatiquement déconnectées lorsque vous insérez des connecteurs dans les entrées 2L & 2R.
(2)	Ports d'entrées MIDI disponibles sur le cable spécial fourni.

Les sorties sont configurées comme suit :

(3)	Paires de sorties stéreo à niveau ligne.
(1)	Paire stéreo pour le casque stéreo (partage le même routage que les sorties ligne 1L/1R).
(1)	Paire stéreo pour les signaux audionumériques S/PDIF/AES.
(4)	Paires de canaux stéreo ADAT sur la sortie ADAT optique.
(3)	Sorties stéreo en Jacks 3,5 mm pour la connexion d'enceintes informatiques amplifiées. Ces sorties portent les mêmes signaux que les 3 sorties stéreo à niveau ligne et permet- tent la connexion des enceintes amplifiées.
(2)	Ports de sorties MIDI utilisant le cable spécial fourni.

Section préamplificatrice

Les entrées A et B Mic/Ligne mono du panneau avant peuvent être utilisées comme entrées micro symétriques, comme entrées guitare à haute impédance ou comme entrées à niveau Ligne. L'embase Neutrik accepte les micros en XLR standard ou les entrées haute impédance/niveau Ligne en jack stéreo/mono. Chaque préamplificateur dispose d'un réglage de gain de -1,3 dB à +65 dB pour les entrées XLR, et de -15 dB à +51 dB pour l'entrée ligne à haute impédance. Les valeurs de l'entrée ligne autour des boutons sont calibrées par pas de 10 dB. Les caractères en gras sur les réglages de gain indiquent le gain analogique à l'entrée du convertisseur (~5 dBV en entrée = 0 dBFS en sortie). Un interrupteur d'alimentation fantôme permet de fournir une alimentation fantôme de 48 Volts aux deux micros. Une Led rouge s'allume pour indiquer que l'alimentation fantôme est activée. Le signal audio est coupé pendant une seconde lors de la mise sous tension de l'alimentation fantôme. Après la mise hors tension de l'alimentation fantôme, attendez deux minutes avant d'enregistrer pour vous débarrasser de toute tension continue résiduelle. Voir Alimentation fantôme pour de plus amples informations. Chaque entrée micro possède ses afficheurs de niveau et ses témoins d'échéage. L'afficheur de niveau à LEDs indique la présence du signal. Réglez le gain d'entrée pour allumer les LEDs jaunes. La Led Clip indique que le gain est trop élevé et que le signal sature l'entrée. Ces LEDs mesurent le signal directement au niveau des convertisseurs analogique/numérique et avant toute opération par les autres éléments du système. Lors de la configuration des niveaux des signaux envoyés au MicroDock, les témoins de niveau rouges ne devraient pas s'activer.

Entrées et sorties audionumériques s/pdif

Les connecteurs RCA sont des connecteurs utilisés pour les connexions S/PDIF (Sony/Philips Digital InterFace). Chaque connecteur porte deux canaux audionumériques. Le MicroDock transmet/reçoit les données numériques à 44,1, 48, 88,2, 96, 176,4 ou 192kHz. Les données sont toujours transmises en 24 bits, mais les résolutions inférieures sont compatibles. Les données Wordclock reçues peuvent être utilisées comme source d'horloge. Voir Paramètres système. L'entrée et la sortie numériques S/PDIF peuvent être utilisées pour la réception et/ou la transmission de données numériques en provenance d'appareils externes, comme un convertisseur analogique/n numérique externe, un DAT ou un processeur de signaux externes équipé d'entrées et de sorties numériques. La sortie S/PDIF peut être configurée en mode professionnel, ou en mode grand public dans le menu Session Settings. Le MicroDock peut aussi envoyer et recevoir les signaux audionumériques AES/EBU avec le câble spécifique. Voir Câbles — Symétriques ou asymétriques ? pour de plus amples détails.

Fantôme, attention :

Certains micros ne peuvent pas être alimentés par fantome (en particulier les micros à ruban) et peuvent être endommagés. Vérifiez les caractéristiques et la configuration requise du micro avant d’utiliser l'alimentation fantome.

Entrées et sorties audionumériques ADAT optiques

Les connecteurs optiques ADAT transmettent et reçoivent huit canaux en 24 bits, grâce aux formats ADAT de type 1 et 2. Les données Wordclock des données d'entrée peuvent être utilisées comme source Word Clock. Voir Paramètres système. Les connexions optiques offrent certains avantages tels qu'une immunité totale aux interférences électriques et aux boucles de masse. Utilisez des fibres optiques de haute qualité pour vos connexions supérieures à 1,5 mètres.

Avec les fréquences d'échantillonnage de 88,2 kHz, 96 kHz, 174,4 kHz ou 192 kHz, les entrées et sorties ADAT utilisant la norme d'entrelacement S/MUX. La norme S/MUX utilise des canaux ADAT supplémentaires pour gagner en bande passante. Consultez le tableau suivant ou cliquez ici pour obtenir de plus amples informations.

Fréquence	Nombre de canaux audio
44 kHz/48 kHz	8 canaux audio en 24-bits
88 kHz ou 96 kHz	4 canaux audio en 24-bits, par la norme S/MUX
176 kHz ou 192 kHz	2 canaux audio en 24-bits, par la norme S/MUX

Les entrées et sorties ADAT peuvent être configurées dans la page System Settings (page 25) pour transmettre et recevoir les données S/PDIF optiques à 44,1, 48, 88,2, ou 96kHz. Le format S/PDIF optique ne permet pas l'utilisation des fréquences d'échantillonnage de 176,4 ou de 196kHz du fait des limitations de bande passante des éléments optiques.

Remarque: PatchMix DSP n'est pas encore compatible AC3.

Sortie casque et contrôle du volume

La sortie casque alimente les casques stéréo standards et le contrôle du volume adjacent règle le niveau d’écoute. L’amplificateur casque peut alimenter les casques d’une impédance supérieure à 24 Ohms. La sortie casque utilise une version haute puissance des amplificateurs de sortie haute qualité utilisés sur les autres canaux. Ainsi, la sortie casque offre un signal très pur que vous pouvez utiliser comme sortie stéréo supplémentaire.

Connecteur EDI

Se connecte au MicroDock à l'aide du câble EDI fourni. Ce câble permet l'échange des données dans les deux sens entre la carte E-MU 1010 PCI et le MicroDock.

Cette sortie permet de connecter un casque stéréo et sert également de sortie ligne. Réglez le niveau de cette sortie dans PatchMix DSP.

Important :

L'utilisation des entrées et sorties numériques S/PDIF ou ADAT requiert la synchronisation des échantillons sur les deux périphériques, faute de quoi des « clics » et des bruits parasites apparaissent dans le signal audio.

Utilisez les XLR à 3 broches pour les micros àasse impédance

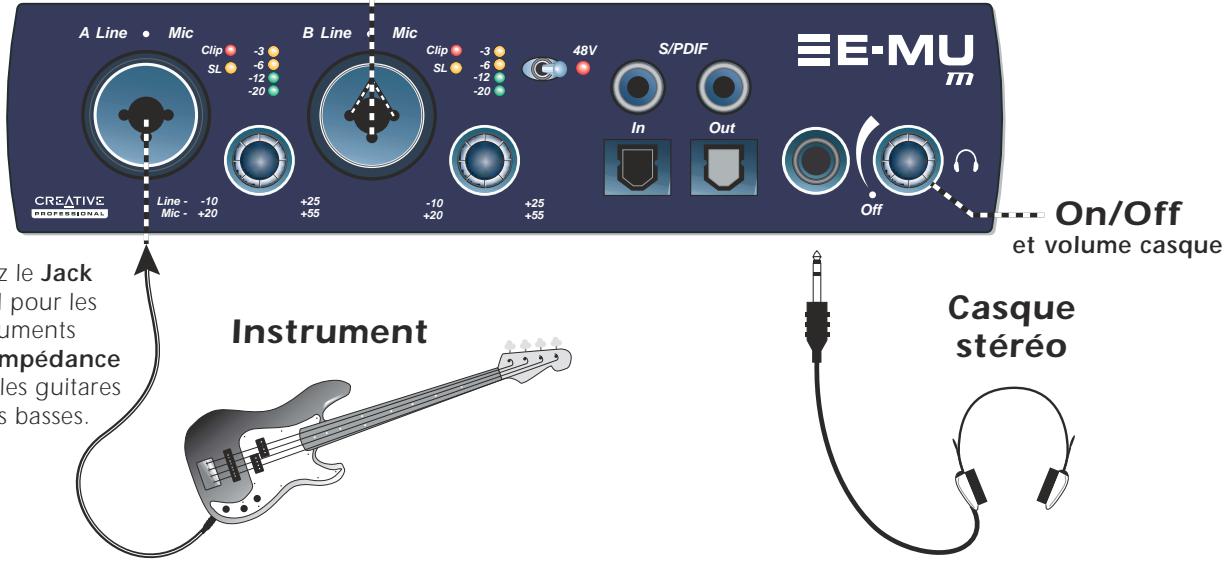

Face avant Connexions analogiques Micro Utilisez le Jack central pour les instruments à haute impedance comme les guitares ou les basses.

Connexions numériques ADAT (Optique) In Out

Convertisseur A/N - N/A externe

(8 entrées et sorties analogiques)

S/PDIF (Coaxial) In

Out

DAT ou CD Appareil audionumérique S/PDIF

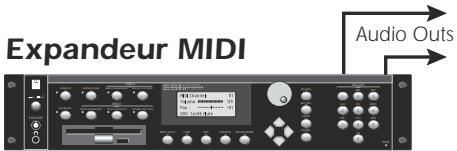

MIDI Out

1 MIDI 1 Out

Out

MIDI In

Entrées analogiques à niveau ligne

4 entrées analogiques à niveau Ligne, de 24 bits, sont disponibles (1-2). Elles peuvent être utilisées pour recevoir tout signal à niveau Ligne provenant d'un clavier, d'un lecteur CD, etc. Les entrées analogiques sont affectées à des voies de mixage dans l'application de mixage. Le niveau de l'entrée ligne peut être réglé en fonction des préférences de l'utilisateur, -10 dBV (grand public) ou +4 dBu (pro audio), dans l'écran E/S de la boîte de dialogue Paramètres de session. Voir Réglages d'E/S.

Le niveau d'entrée maximum en mode professionnel est de 18 dBV (= 20,2dBu)

Des cordons Jack stéreo symétriques ou asymétriques mono peuvent être utilisés. Voir page 96 (câbles et connecteurs asymétriques). Les entrées à niveau Ligne sont toutes à symétrie électronique, ce qui permet de convertir de manière interne les signaux asymétriques en symétriques pour réduire le bruit de fond.

Entrées platine et plot de masse

Les entrées platine RCA alimentent un préamplificateur RIAA conçu pour accepter les cellules phono magnétiques, avec un gain de 60 dB. Reliez le fil de masse de la platine au plot de masse pour réduire les ronflements.

Les entrées platine partagent les entrées ligne 2L et 2R. L'insertion d'un connecteur dans l'entrée ligne 2 déconnecte le préampli RIAA. NE LAISSEZ PAS la platine connectée lorsque vous utilisez les entrées 2L et 2R, ce qui peut causer une boucle de masse.

Important: Ne PAS connecter des signaux ligne aux entrées de la platine. Les entrées de la platine sont prévues pour recevoir des signaux de niveau extrêmement faible. Utilisez un câble adaptateur RCA vers Jack 6,35 mm pour connecter des signaux ligne aux entrées ligne.

Sorties analogiques à niveau ligne

Six sorties analogiques symétriques à niveau ligne, en 24 bits, sont disponibles (1-3). La paire de sorties Out 1 est conçue comme sortie d'écoute Monitor et alimentée par le bus d'écoute de PatchMix DSP. Il est recommandé d'utiliser vos enceintes à cette sortie. Un circuit anti-pop spécial coupe les sorties analogiques lors de la mise sous/hors tension. Comme pour les entrées ligne analogiques, vous pouvez utiliser des câbles symétriques ou asymétriques. Les liaisons symétriques offrent une immunité supérieure au bruit de fond et un niveau de signal plus élevé de +6 dB. Le niveau Ligne de sortie peut être réglé en fonction des préférences de l'utilisateur (-10 dBV standard ou +4 dBu standard pro audio dans l'écran E/S de la boîte de dialogue Paramètres de session). Voir Réglages d'E/S.

Il est également conseillé de couper les entrées 2L/2R dans PatchMix DSP lorsque vous ne les utilisez pas. Le préamplificateur RIAA offre un gain très élevé (60 dB) qui peut contribuer à ajouter du bruit de fond à votre mixage.

symétriques : Utilisez des câbles symétriques UNIQUÉMENT (Jacks stéréo), si les DEUX appareils sont symétriques. L'utilisation de câbles symétriques entre des appareils asymétriques peut augmenter le bruit de fond.

Les niveaux maximums d'entrée et de sortie ligne correspondent lorsque les paramètres d'entrée et de sortie sont réglés sur la même plage de niveau (professionnel ou grand public) dans l'écran des préférences E/S.

Sorties analogiques de haut-parleurs d'ordinateur

Ces mini-Jacks pour casque stéréo (3,5 mm) dupliquent les sorties ligne 1-4 avec un niveau de sortie plus faible, adapté aux enceintes grand public amplifiées.

Sorties pour enceintes	Mème signal que les sorties ligne
1 L/R	Pointe = 1L Bague = 1R
2 L/R	Pointe = 2L Bague = 2R
3 L/R	Pointe = 3L Bague = 3R

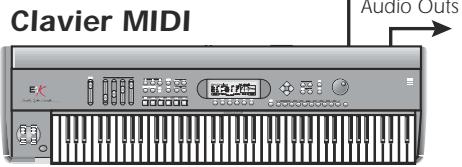

Entrées et sorties MIDI 1 et 2

Les ports d'entrées et de sorties MIDI vous permettent de connecter tout type d'équipement MIDI comme des claviers, des effets, des contrôleurs de batterie ou de guitare (tous les équipements MIDI). Les Drivers MIDI s'installent lors de l'installation de PatchMix DSP. Les ports MIDI s'affichent alors dans le panneau de contrôle "Son et périphériques audio".

Vous disposez de deux ports d'entrées et sorties MIDI indépendantes sur le MicroDock, que vous pouvez assigner dans vos applications MIDI.

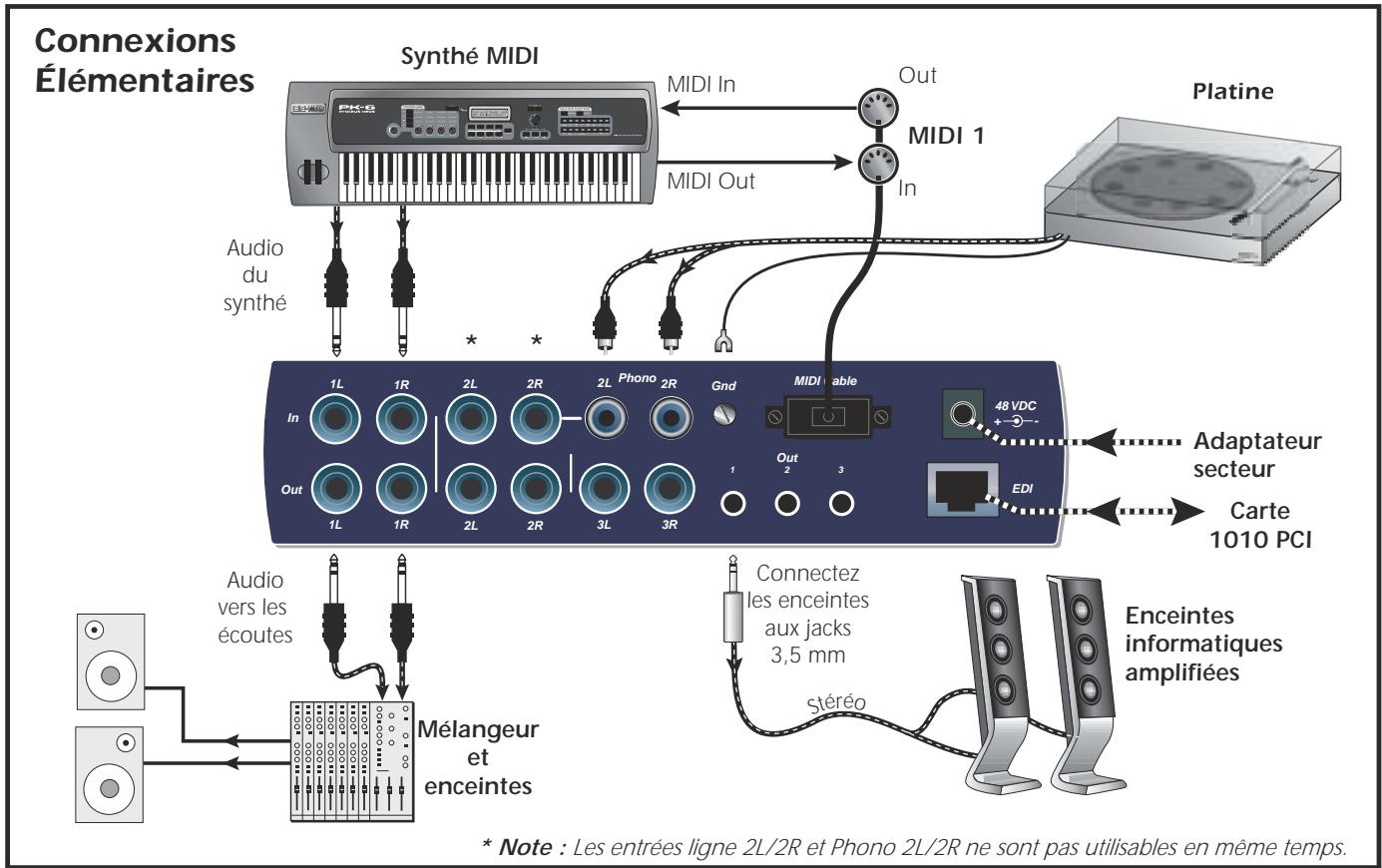

Connecteur EDI (carte)

Connecte le MicroDock à la carte 1010 PCI E-MU à l'aide d'un câble informatique standard CAT5. Le câble fourni avec le MicroDock est spécialement blindé pour éviter les émissions HF.

Connexion des enceintes Surround 5.1

Les mini-Jacks stéreo 3,5 mm facilitent la connexion de vos enceintes Surround amplifiées. Vous n'avez besoin que de trois câbles stéréo avec la plupart des systèmes d'enceintes (voir ci-dessus). Les mini-Jacks stéreo 3,5 mm dupliquent les sorties en Jacks 6,35 mm.

Vous pouvez connecter les mini-Jacks stéreo 3,5 mm à vos enceintes Surround et connecter les sorties en Jacks 6,35 mm à vos autres équipements. Pour l'écoute en Surround, ouvrez simplement la session 5.1 et placez vos enceintes Surround sous tension.

Le tableau ci-dessous vous indique comment connecter les sorties pour l'écoute en Surround 5.1.

(en utilisant la session d'usine 5.1)

WAVE multicanal vers les canaux des enceintes Surround

La carte fille de synchronisation

La carte fille de synchronisation (disponible en option) ajoute une entrée/sorting Word Clock supplémentaire, une entrée/sorting SMPTE (LTC) et une sortie MIDI Out supplémentaire pour la transmission du MIDI Time Code (MTC). Le MIDI Time Code est une version spécifique du format SMPTE transmis par câbles MIDI.

Note : Quand la carte de synchronisation est installée, le MIDI 2 sur le MicroDock est handicapé. (MTC emploie le port du MIDI.)

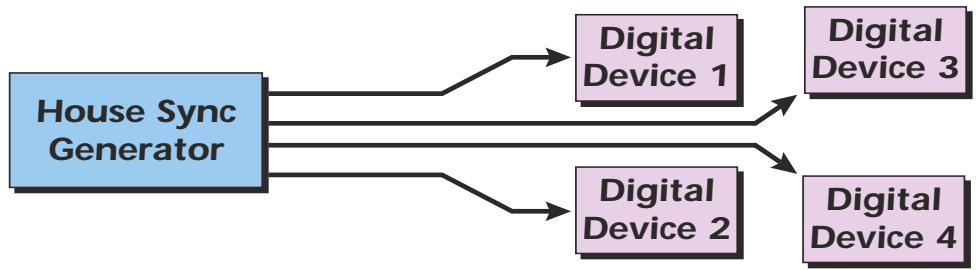

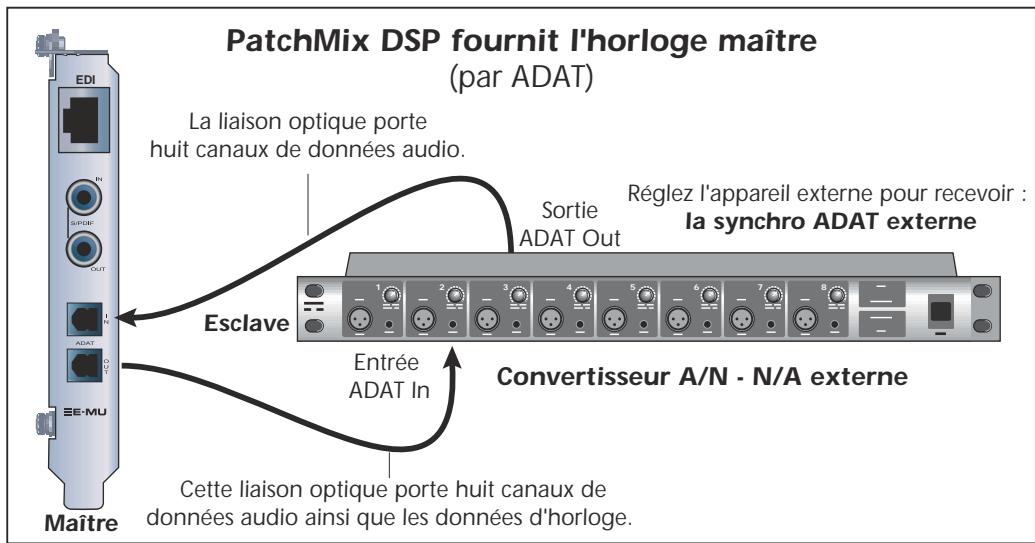

La synchronisation est une technique simple permettant la connexion de plusieurs équipements. Les formats Word Clock, S/PDIF coaxial ou S/PDIF optique permettent de synchroniser des appareils audionumériques sur la même fréquence d'échantillonnage (44,1 kHz, 48 kHz ou 96 kHz). La source d'horloge maître est sélectionnée dans le menu de paramétrage de session Mixer. Reportez-vous à Paramètres système pour plus d'informations. Vous pouvez synchroniser plusieurs enregistreurs numériques ou un enregistreur audio avec un enregistreur vidéo. Les formats SMPTE et MTC sont utilisés car ils transportent des informations de temps absolu. Les formats de synchronisation par Word clock, ou par S/PDIF ne synchronisent que la fréquence d'échantillonnage et, contrairement aux formats SMPTE et MTC, ne transportent pas les informations de position de morceau. Dans un système synchronisé, il y a en général un appareil MAÎTRE, et un ou plusieurs appareils ESCLAVES. Lorsque le maître démarre, les autres suivent. La carte de synchronisation fille est également un convertisseur de format. Elle convertit le format SMPTE reçu en MIDI Time Code (MTC) et transmet ces informations à l'ordinateur hôte qui peut les utiliser dans son séquenceur ou toute application d'enregistrement audio. Lorsque l'application de votre ordinateur est maître, la carte fille convertit le MTC en SMPTE et le transmet à un autre appareil SMPTE.

Connexions

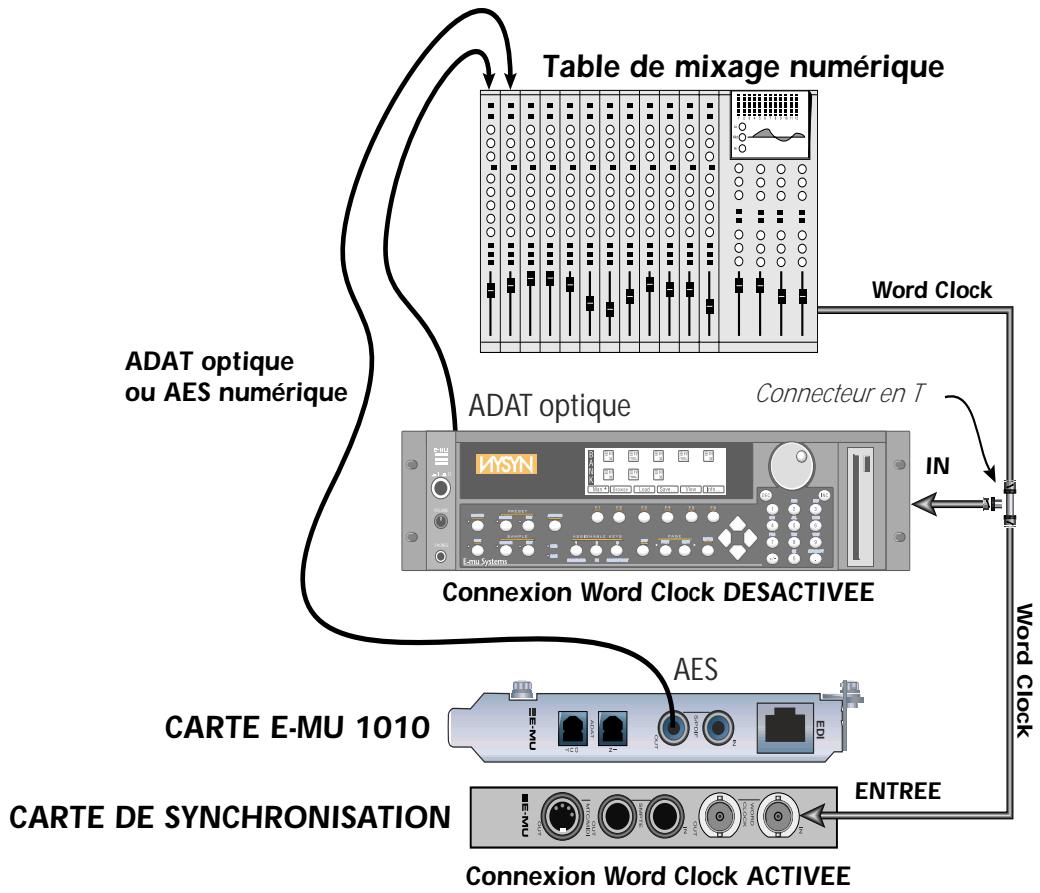

La carte fille de synchronisation dispose d'une entrée/sortie Word Clock de synchronisation de la fréquence d'échantillonnage des équipements connectés. Utilisez un cable en BNC pour connecter les signaux d'horloge à l'entrée Word Clock In de la carte fille.

Connectez la sortie Word Clock Out de votre appareil numérique externe à l'entrée Word Clock In de la carte fille. Celui-ci devient alors horloge maître. La carte fille de synchronisation est compatible avec les formats de synchronisation SMPTE (LTC) en entrée et en sortie par Jacks 6,35 mm. Les données LTC peuvent être enregistrées sur une piste audio d'un enregistreur audio numérique ou analogique et retransmises à l'entrée SMPTE pour synchroniser le séquenceur/enregistreur de votre ordinateur.

Voir MIDI Time Code (MTC) pour de plus amples informations. Le MIDI Time Code est transmis lorsque le MTC est généré par l'application hôte (séquenceur ou enregistreur audio). Un câble adaptateur convertit le format mini-DIN au format DIN MIDI standard.

Voir page 90 pour de plus amples informations sur l'utilisation de la carte fille.

Patchmix DSP

Le mélangeur de PatchMix DSP est une console virtuelle, offrant toutes les fonctions d'une console conventionnelle avec en plus de nouvelles fonctions. PatchMix DSP simplifie les opérations audio comme les routages ASIO, les réglages de volume, de Pan, d'égalisation, de réglage/routage d'effets, de réglage de Mix général et de Monitoring, sans générouses autres applications. Très simple !

Pour afficher le mélangeur patchmix DSP

1. Cliquez avec le bouton gauche de la souris sur l'icône E-MU de la fenêtre de menus Windows. La fenêtre du mélangeur s'ouvre.

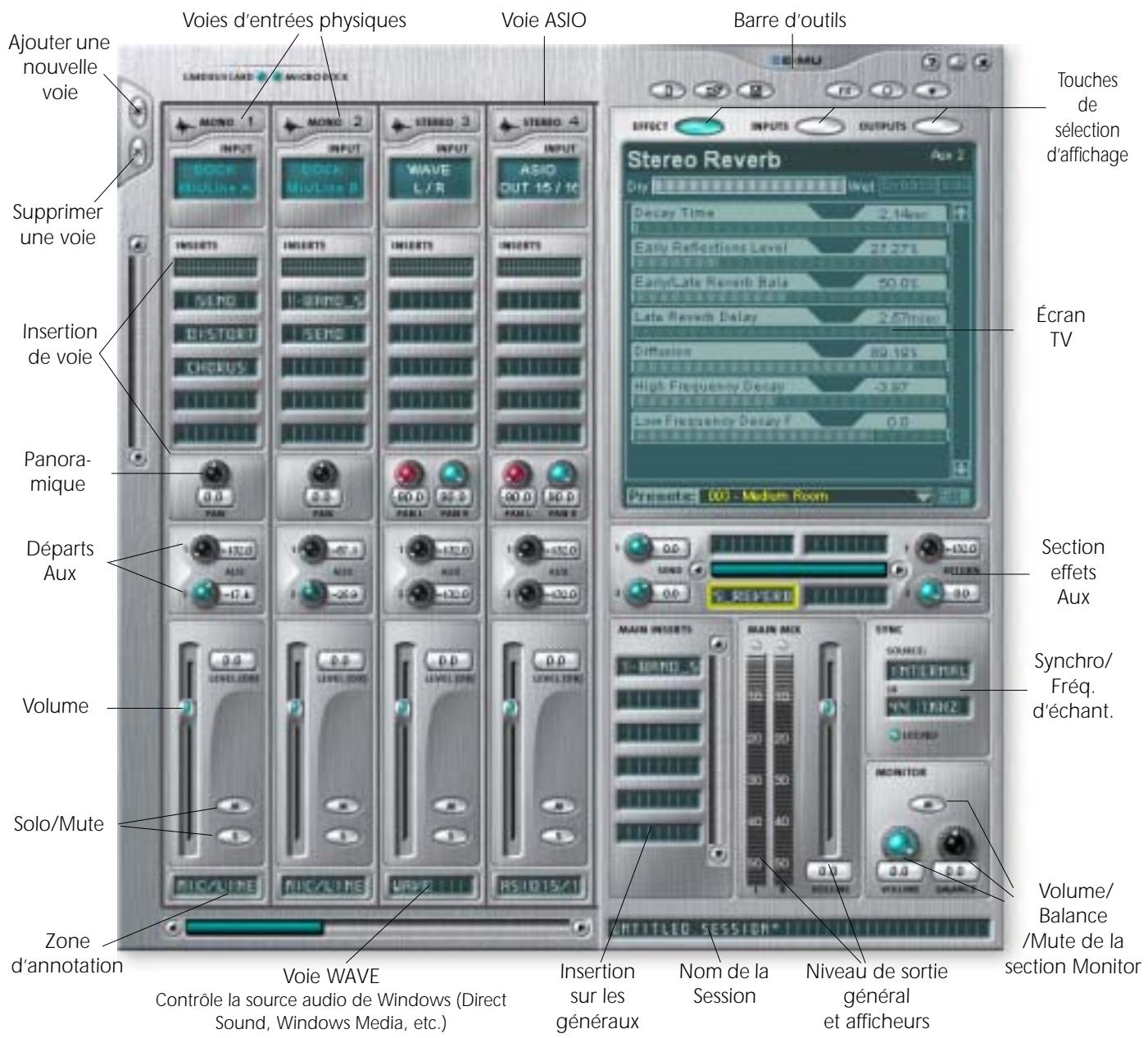

Cliquez sur les boutons de l’écran de la console ci-dessous pour accéder à la description des commandes.

Vue d'ensemble du mélangeur

Fenêtre de mélange

Le mélangeur regroupe quatre sections principales.

Barre d'application Gère les sessions et affiche et masque les différents affichages.

Généraux Contrôle les niveaux principaux, les bus aux et leurs insertions. Cette section dispose également d'une « TV » qui affiche les paramètres de l'effet sélectionné et un Patchbay d'entrées/sorties. Indique la fréquence d'échantillonnage de la session courante et indique s'il elle est synchronisée sur l'horloge interne ou externe.

Voies de mixage Section placée à gauche de la section générale et affiche toutes les voies de mixage utilisées. Les voies peuvent représenter des entrées physiques analogiques/numériques ou des entrées hôte, ASIO ou Direct Sound. Les voies peuvent être ajoutées ou supprimées. Cette section peut être redimensionnée par son bord gauche.

On affiche cette fenêtre en cliquant sur la touche FX de la barre d'outils. Les icônes de tous les Presets d'effets connus y sont affichées, classées par catégories. Vous pouvez glisser-déplacer les Presets d'effets sur les insertions disponibles de voies, ainsi que sur les bus auxiliaires de la section générale et les insertions générales.

Un schéma simplifié de la console de mixage est représenté ci-dessous.

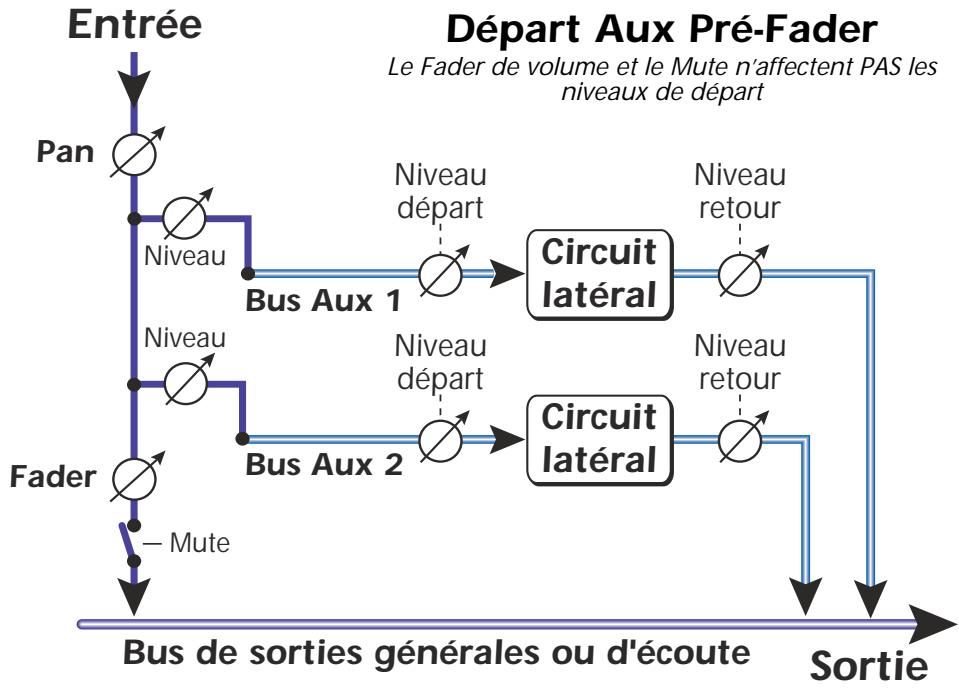

Pré fader ou post fader

Lors de la création d'une nouvelle voie, vous pouvez désirer de configurer les départs aux en post-Fader (les deux départs aux sont prélevés après le Fader de voie) ou en pré-Fader (les deux départs aux sont prélevés avant le Fader de voie). L'option Pré-Fader vous permet d'utiliser le départ aux pour réaliser un mixage indépendant, qui n'est pas affecté par le Fader de voie. Informations.

Icône e-mu de la barre de tâches windows

Cliquez avec le bouton droit sur l'icône E-MU de la barre de tâche de Windows pour afficher la fenêtre suivante :

Essayez cette option si PatchMix plante ou si vous avez des problèmes audio.

La barre d'outils

Cliquez sur les boutons de la barre d'outils pour en savoir plus sur leur fonction.

Nouvelle session	Charge la boîte de dialogue "New Session". Nouvelle session.
Open Session	Appelle la boîte de dialogue standard "Open", vous permettant d'ouvrir une session enregistrée.
Enregistrer session	Appelle les boîtes de dialogues "Save" ou "Save As...", vous permettant d'enregistrer la session.
Afficher/Masquer les effets	Bouton permettant d'afficher ou de masquer la palette d'effets.
Paramètres session	Affiche la fenêtre Paramètres de session. Paramètres de session.
Préférences globales	Appelle la fenêtre Préférences globales.
A propos de PatchMix DSP	Cliquez avec le bouton droit de la souris sur le logo E-MU pour afficher l'écran « A propos de PatchMix DSP ». Fournit les numérios de version du logiciel et du Firmware, ainsi que d'autres informations.

La session

L'état du mélangeur PatchMix DSP (paramètres de Fader, routage d'effets, etc.) peut être enregistré dans une session. À chaque fois que vous créez ou modifiez une configuration de mixage, vous devez l'enregistrer pour pouvoir la charger ultérieurement. Avant de commencer à utiliser le mélangeur PatchMix DSP, vous devez le configurer pour le rendre compatible avec les autres applications que vous utilisez. Vous devez avant tout prendre en considération la fréquence d'échantillonnage de votre système. PatchMix DSP et toute autre application ou appareil numérique que vous utilisez doivent être configurés au même taux d'échantillonnage. PatchMix DSP peut fonctionner à 44,1 kHz, 48 kHz, 88 kHz, 96 kHz, 176 kHz ou 192 kHz, mais l'ensemble de ses fonctions n'est disponible qu'à 44,1 kHz ou 48 kHz. Lorsque vous lancez une nouvelle session PatchMix DSP, vous devez sélectionner la fréquence d'échantillonnage. Une fois la fréquence d'échantillonnage définie, vous pouvez facilement désirer 44,1 kHz ou 48 kHz. Vous ne pouvez pas basculer entre 88/96/176/192 kHz. Dans ce cas, vous devez démarrer une nouvelle session.

Vous pouvez également sélectionner une source de synchronisation externe, utilisant ainsi la fréquence d'échantillonnage d'un autre périphérique ou d'une autre application. La synchronisation externe peut être obtenue à partir de l'entrée ADAT ou S/PDIF. Si la session est configurée à 44,1 kHz ou 48 kHz et que la source externe est supérieure (96 kHz, par exemple), le témoin Sync s'éteint, mais PatchMix essaye de recevoir les données externes. Les deux ne sont pourtant PAS synchronisés, ce que vous devez éviter. Contrôlez le témoin LOCKED lorsque vous utilisez une interface numérique. PatchMix DSP est accompagné de plusieurs modèles de session. Lors de la création d'une nouvelle session, vous pouvez créer une session « vierge », basée sur une fréquence d'échantillonnage donnée, ou sélectionner un type de session dans la liste de modèles.

Dans une session PatchMix DSP, le nombre de voies est configurable. Ceci vous permet de choisir que les voies dont vous avez besoin et en fonction des ressources DSP et des entrées disponibles.

Nouvelle session

Créez une nouvelle session en cliquant sur le bouton "Nouvelle Session", dans la barre d'outils principale de PatchMix DSP :

Choisissez un modèle ou une nouvelle session à la fréquence d'échantillonnage souhaitée.

Description de Session

Ajouter vos propres commentaires ou notes à propos de la session

Vérifiez ici si vous pouvez éditer la nouvelle session.

Important: Lorsque vous utilisez les E/S numériques, l'appareil connecté doit être synchronisé sur la même horloge maître (S/PDIF, ADAT).

Vous pouvez créer une nouvelle session vierge, ou une session basée sur un modèle d'usine. Les modèles d'usine sont pré-programmés avec des paramètres spécifiques. Les onglets sélecteurs catégorisent les sessions modèles en trois groupes basés sur une fréquence d'échantillonnage de 44,1/48, 88/96 ou 176/192 kHz. Vous pouvez créer vos propres modèles en copiant ou en sauvegardant les sessions dans le répertoire "Session Templates" (Program Files\Creative Professional\E-MU PatchMix DSP\Session Templates). Le chemin "Session Path" vous permet de sélectionner la destination de votre session. Le répertoire par défaut est "My Sessions", dans le répertoire "My Documents". Il y a également une zone de commentaires.

Sélection d'une session à 176,4 kHz ou 192 kHz

Lorsque vous travaillez à 176,4 kHz ou 192 kHz, le nombre d'E/S est réduit. Avec ces fréquences, vous devez sélectionner un des trois types de sessions. Voir page 81.

Ouverture de session

Pour ouvrir une session enregistrée, cliquez sur Open Session. Une boîte de dialogue s'affiche, vous permettant de sélectionner une de vos sessions enregistrées que vous souhaitez ouvrir. Choisissez une de vos sessions enregistrées et cliquez sur Open.

Sauvegarde de session

Pour enregistrer une session, cliquez sur Save Session. Une boîte de dialogue Save s'affiche, vous permettant de choisir l'emplacement où vous voulez enregistrer la session en cours. Le dossier "My Sessions" est sélectionné par défaut. Prenez l'habitude d'enregistrer la session à chaque fois que vous créez une configuration de mixage spéciale. Vous pourrez ainsi facilement restaurer une configuration pour plusieurs modes audio (enregistrement, mixage, routages ASIO spéciaux, etc.).

Paramètres système

Pour afficher la fenêtre de paramètres système, appuyez sur Paramètres de session dans la barre d'outils. Cliquez sur les onglets pour CHOISIR les options System ou I/O.

Les paramètres système sont les suivants :

• Horloge interne/externe	Sélectionne l'horloge interne ou externe comme horloge maître du système.
• Fréquence d'échantillonnage	Choisit la fréquence d'échantillonnage lors de l'utilisation, de l'horloge externe. Les possibilités sont : 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz 176,4 ou 192 kHz.
• Horloge externe (horloge externe uniquement)	Sélectionne l'entrée S/PDIF ou ADAT comme entrée d'hor-loge externe.

Utilisation d'horloges externes

Lorsque vous utilisez une entrée numérique (S/PDIF ou ADAT) l'un des appareils DOIT fournir l'horloge maître aux autres. Cette horloge maître détermine la fréquence d'échantillonnage de la totalité du système par les signaux S/PDIF ou ADAT. Un système audio numérique non synchronisé produit des clics ou autres parasites dans le signal ou des impossibilités à reconnaître le flux numérique. Contrôlez toujours le témoin "LOCKED" si vous utilisez une interface numérique.

Si l'horloge externe est interrompue ou si sa fréquence est modifiée une fois la session créée (sauf entre 44,1kHz <-> 48kHz), le témoin “LOCKED” s'éteint et PatchMix essaye de recevoir les données externes. Les deux appareils ne sont PAS SYNCHRONISÉS, et vous devez résoudre ce problème.

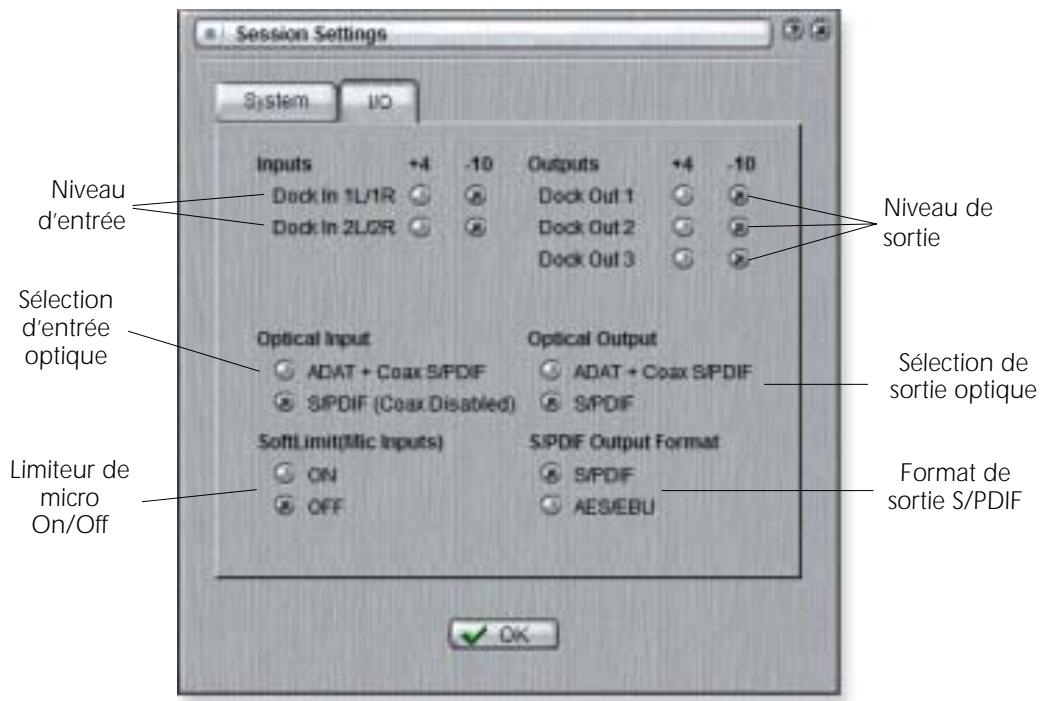

Réglages d'e/s

Veuillez régler le niveau (-10 dBV ou +4 dBu) de chaque paire de sorties analogiques et le gain d'entrée de chaque paire d'entrées analogiques.

Un niveau de sortie de +4 dBu offre un niveau de sortie élevé, compatible avec les équipements audio professionnels. Les sorties symétriques offrent un gain plus élevé de +6 dB que les sorties asymétriques. NE PAS utiliser de liaisons symétriques, sauf si l'appareil connecté utilise aussi des entrées symétriques. Voir "Cables — Symétriques ou asymétriques ?" dans l'annexe.

Comparaison des signaux à -10 dbv et +4 dbu

Un niveau de sortie de -10 dBV est compatible avec les équipements audio grand public (-10 dBV est inférieur de 12 dB à +4 dBu). Sélectionnez le réglage qui convient le mieux sans générer de saturation.

Le réglage correct des niveaux d’entrée et de sortie est très important! Vous pouvez mesurer le niveau d’une entrée en insérant un afficheur de niveau sur le premier effet de la voie. Réglez les sorties de vos équipements externes pour obtenir un niveau optimal. Voir "Réglage des niveaux d’entrée des voies".

Remarque :

Lorsqu'il est configuré sur « Externe » sans qu’il y ait d’horloge externe détectée, PatchMix DSP utilise la fréquence de 48 kHz par défaut.

Niveau d'entrée

trop faible ? Utilisez un

réglage d'entrée de

-10 dBV.

Niveau d'entrée trop

faible ? Utilisez un

réglage de sortie de

+4 dBu.

• Entrées +4 ou -10	Sélectionne le niveau d'entrée grand public (-10 dBV) ou professionnel (+4dBu). (Utilisez -10 dBV si l'entrée est trop faible).
• Sorties +4 ou -10	Sélectionne le niveau de sortie grand public (-10 dBV) ou professionnel (+4dBu). (Utilisez +4 dBu si la sortie est trop faible).
• Sélection de l'entrée optique	Sélectionne le format ADAT ou optique S/PDIF pour l'entrée ADAT de la carte MicroDock. L'entrée S/PDIF coaxiale est désactivée lorsque le format S/PDIF optique est sélectionné.
• Limueur de l'entrée micro	Les entrées Mic/Hi-Z sont équipées de limiteurs deux qui diminuent automatiquement le gain lorsque le signal approche l'écrétage. Ceci vous permet d'enregistrer des signaux de niveau élevé sans craindre l'écrétage. Cette fonction active/désactive les limiteurs. Voir page 42.
• Sélection de la sortie optique	Sélectionne le format S/PDIF ou AES/EBU pour la sortie ADAT du MicroDock. La sortie S/PDIF coaxiale est désactivée lorsque le format S/PDIF optique est sélectionné.
• Format de sortie S/PDIF	Sélectionne le format S/PDIF ou AES/EBU pour la sortie S/PDIF. Modifie le bit de statut S/PDIF-AES, sans modifier le niveau du signal.

Voies d'entrée du mélangeur

Les voies de mixage de PatchMix DSP sont stéréo, sauf les entrées Mic/Line de

MicroDock. Chaque voie peut être divisée en quatre sections.

• Insertions	Les effets, l'équaliser et les départs/retours externes peuvent être insérés dans le trajet du signal.
• Panoramiques	Positionne le signal dans le champ stéreo.
• Départs Aux	Utilisé pour envoyer le signal à des effets externes ou pour créé des mixages séparés.
• Volume	Contrôle le niveau de sortie de la voie.

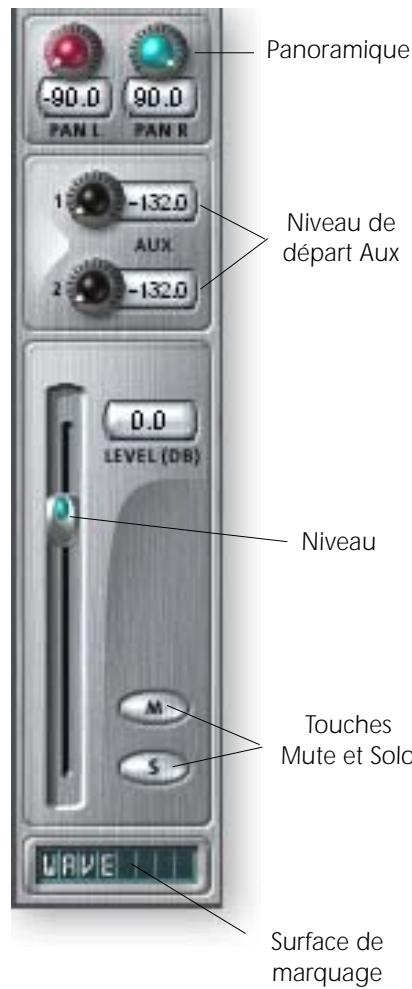

Cette illustration présente une voie mono sur la gauche et une voie stéréo sur la droite.

Type d'entrée

Le haut de la voie indique mono ou stéréo et affiche le type de l'entrée. Des voies d'entrée peuvent être ajoutées et configurées pour accepter les entrées suivantes :

• Entrée physique

(Analogue/SPDIF/ADAT).

• Entre hote |

source Direct Sound, WAV, ASIO)

Vous pouvez glisser-déplacer des effets ou cliquer avec le bouton droit pour les insérer, insérer un afficheur de niveau, un départ ou départ/retour physique/ASIO, un atténuateur, ou un signal test.

Panoramiques

Ces boutons permettent de placer le signal de la voie dans le champ stéréo de sortie. Les deux boutons des voies stéréo vous permettent de positionner chaque canal.

Départs aux

Ces boutons envoient le signal vers les processeurs d'effets, comme la réverbération et le délambda. Ils peuvent aussi être utilisés pour créer des mixages séparés pour l'artiste ou l'enregistrement.

Volume

Déterminez le niveau de sortie de la voie dans les buses de sortie et Monitor.

Touches mute/solo

Permettent de couper le signal de la voie ou de le placer en solo.

Noms de voie

Cliquez sur la bande d'écriture et saisissez un nom contenant jusqu'à huit caractères.

Le type d'entrée

s'allume en ROUGE si l'entrée n'est pas disponible.

Les voies d'entrées

Les voies d'entées sont indiquées par un texte BLANC.

Les voies d'entretien

Les voies physiques sont indiquées par un texte BLEU.

Création d'une voie de mixage

PatchMix DSP est un mélangeur configurable de façon dynamique. Chaque session de mixage peut contenir un nombre arbitraire de voies dont la limite est déterminée par le nombre d'entrées et les ressources DSP disponibles.

• Hôte fait référence à une application comme Cubase.
• Physique fait référence à une entrée ou sortie physique (Jack, par exemple).

Pour ajouter une nouvelle voie :

1. Cliquez sur la touche New Mixer Strip. Voir Vue d'ensemble du mélangeur.

La fenêtre New Mixer Strip s'affiche :

L'ajout ou la suppression d'une voie "défragmente" les ressources d'effets/DSP. Si vous avez utilisé tous les effets, essayez de supprimer une voie inutile.

Pour en savoir plus sur l'enregistrement en stéréo avec les voies mono, consultez le guide de prise en main du 1616.

2. Sélectionnez l'entrée souhaitée :

• Source physique :	Entree analogue ou numérique stéreo (analogue, ADAT ou S/PDIF).
• Hôte - Source ASIO	Flux audio en provenance d'une application logicielle ASIO.
• Hôte - Entrée Wave	Source son Window — WAVE, WDM, CD.

Type de voie	Fonction
Physique : Mic/Ligne Dock	Entrée analogue mono 24 bits provenant de MicroDock.
Physique : Dock In	Entrée analogue stéreo 24 bits provenant de MicroDock.
Physique : Dock S/PDIF	Son numérique deux canaux de l'entrée S/PDIF (MicroDock).
Physique : Dock ADAT	2 canaux audionumériques (x 4 voies) en provenance de l'entrée ADAT du MicroDock.
HOST SOURCE	Fonction
Source de sortie hôte ASIODepuis l'application logicielle	2 canaux audionumeriques depuis une source ASIO (app.Logicielle). ASIO : 1/2, 3/4, 5/6, 7/8, 9/10, 11/12, 13/14, 15/16
Source hôte WindowsDepuis Windows	Direct Sound, WDM, Windows Media(générate par son ou géré par Windows.)WAVE 1/2 - Source stéreo par défaut comme un son de jeu, un lecteur de CD, les sons de bip, etc.WAVE 3/4, WAVE 5/6, WAVE 7/8 - Canaux WDM supplémentairesutilisés par Sony ACID, Steinberg Nuendo et autres applicationsaudio.

1. Sélectionnez le départ pré-Fader ou ne cochez pas la case des départs post-Fader.
2. Cliquez sur OK pour créer une nouvelle voie ou sur Cancel pour annuler.

CD et MP3: La voie WAVE 1/2 est utilisée pour la lecture des CD, Windows Media Player et Direct Sound.

Voir "Départs Aux Pré ou Post Fader" en page 46.

Pour supprimer une voie de mixage :

1. Cliquez en haut de la voie que vous souhaitez supprimer. Une couronne rouge apparait autour de la voie indiquant que celle-ci est sélectionnée.
2. Cliquez sur le bouton Delete Mixer Strip. Voir Vue d'ensemble du mélangeur

Fichiers WAVE multicanaux

La carte 1616 est compatible avec l'enregistrement de 2 canaux WAVE et la lecture de 8 canaux WAVE. Les canaux WAVE sont disponibles pour les types de périphériques WDM suivants :

Classic MME - DirectSound - Direct WDM/Kernel Streaming (KS)

DirectSound et les interfaces WDM/KS permettent la sortie d'un maximum de huit canaux Wave Out, alors que l'interface classique MME ne permet que deux canaux.

Les canaux WAVE sont utilisables avec toutes les fréquences d'échantillonnage. Pour obtenir de plus amples renseignements sur le fonctionnement de WDM avec des fréquences d'échantillonnage élevées, consultez la page 82.

Lecture windows media player/dvd/son surround

Sélectionnez DirectSound comme format de sortie lorsque vous utilisez le Windows Media Player et autres applications de lecture de DVD.

La lecture WAVE sur huit canaux permet la lecture au format audio Surround 5.1, 6.1 ou 7.1. Ceci dit, la 1616 est limitée à la lecture du format Surround 5.1, car elle ne dispose que de 6 sorties analogiques (vous pouvez transmettre les signaux audio au format Surround 7.1 en utilisant un convertisseur externe S/PDIF vers analogue. Créez une voie WAVE 7/8 et insérez un câble vers la sortie S/PDIF Out).

Le tableau ci-dessous vous indique comment connecter les sorties pour l'écoute en Surround 5.1.

WAVE multicanal vers les canaux des enceintes surround

(en utilisant la session d'usine 5.1)

La section des insertions est la suivante. Vous pouvez sélectionner les effets de PatchMix DSP dans la palette d'effets et les déposer sur les points d'insertion. Voir "La palette d'effets". Vous pouvez ajouter en série tous les effets que vous souhaitez. Les insertions s'appliquent aux équipements externes et aux signaux ASIO/WAVE. Les insertions spéciales, les départs ASIO/WAVE, les départs externes et les départs/retours externes peuvent être déposés dans la section d'insertion pour router le signal où vous le souhaitez.

L'insertion et le Patch Bay sont très polyvalents. Vous pouvez envoyer une voie à votre enregistreur audio ? Insérez simplement un départ ASIO dans la section d'insertion et sélectionnez la paire ASIO de votre choix. Voilà ! Cette entrée est maintenant disponible dans votre logiciel ASIO.

Vous pouvez sélectionner les types d'insertions suivants :

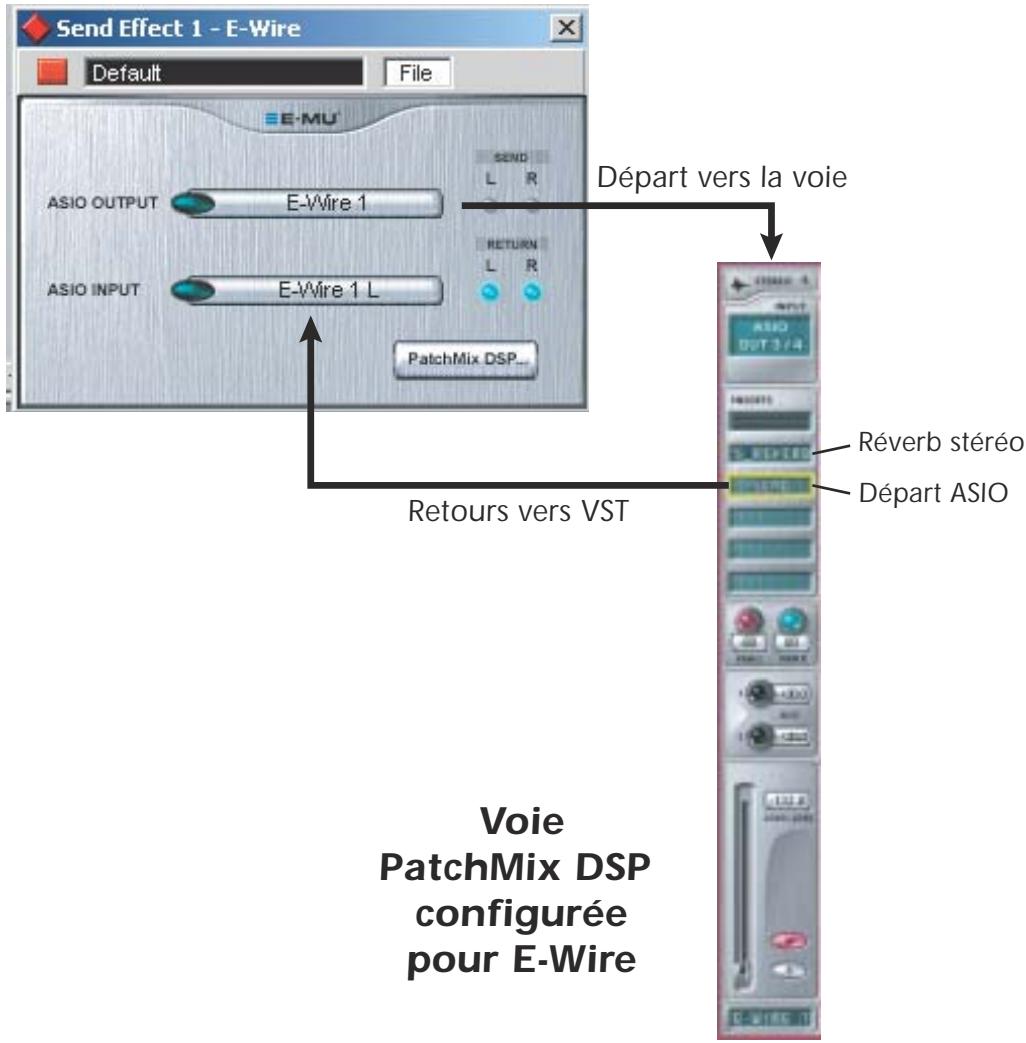

Vous devez créer une voie ASIO ou un départ ASIO afin d'activer les canaux ASIO de votre logiciel.

Effets matériel	Réverbération, EQ, compresseur, Flanger, etc., utilisant les effets Patch-Mix DSP qui ne surchargeient pas votre unité centrale.
Envoi ASIO	Coupe et préféve le signal et l'envoise à une entrée ASIO hôte, comme un enregistreur audio logiciel ou tout système ASIO.
Écoute directe ASIO	Envoie le signal à une source ASIO hôte, puis renvoie une sortie hôte ASIO Sélectionnée au trajet du signal. Permet l'enregistrement direct.
Départ/retour ext.	Envoie un signal à une sortie externe可以选择, puis le renvoie dans le trajet du signal par une entrée physique.
Départ externe	Envoie le signal à une sortie externe. voir "Ajout d'un départ d'insertion".
Afficheur de niveau créée	Les afficheurs de niveau créée vous permettent de connaître le niveau du signal à tout point de son trajet. voir "Insertion d'afficheurs de niveau".
Attenuateur	Vous pouvez insérer un réglage de gain avec une plage de +/- 30 dB. Comporte un afficheur de niveau avec inverseur de phase. voir "Insertion d'un attenuateur".
Signal test	Cette insertion spéciale produit une onde sinusoidale ou un bruit pouvant être utilisé pour résoudre les problèmes audio. voir "Insertion d'un générateur de signal test".

Travail avec les insertions

Les insertions constituent une des fonctions les plus puissantes du système PatchMix DSP, car elles vous permettent de configurer le mélangeur pour une multitude d'applications.

Pour ajouter un effet sur un point d'insertion :

1. Cliquez sur le bouton FX. La palette d'effets apparait.
2. Les effets sont classés par catégories. Cliquez sur un réseau pour l'ouvrir.
3. Choisissez un effet et faites-le glisser sur un point d'insertion, puis insérez-le.
4. Pour réorganiser les effets, faites-les glisser et déplacez-les dans l'ordre de votre choix.

Lorsque vous cliquez avec le bouton droit de la souris sur la section d'insertion, une boîte de sélection apparait, pour vous aider à : gérer vos insertions.

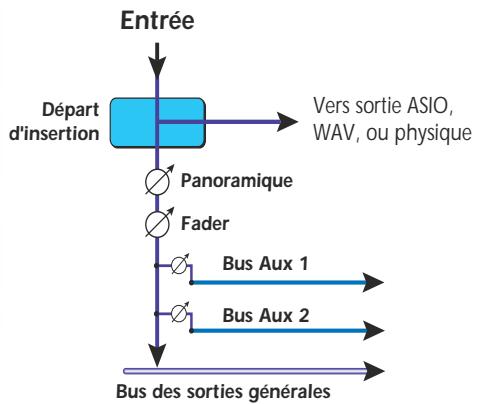

Ajout d'un départ d'insertion

Ce type de départ d'insertion sépare le signal au point d'insertion et l'affecte à la destination sélectionnée (un "départ ASIO" devient une entrée de votre logiciel d'enregistrement, une "sortie physique" va à une paire de connecteurs de sortie. Le signal continue dans la voie jusqu'aux départs Aux et sorties générales de mixage).

1. Cliquez avec le bouton droit de la souris sur la section d'insertion. Une boîte de dialogue apparait.
2. Sélectionnez "Insert Send (to ASIO/WAVE or other)" dans la liste d'options. La boîte de dialogue suivante apparait :

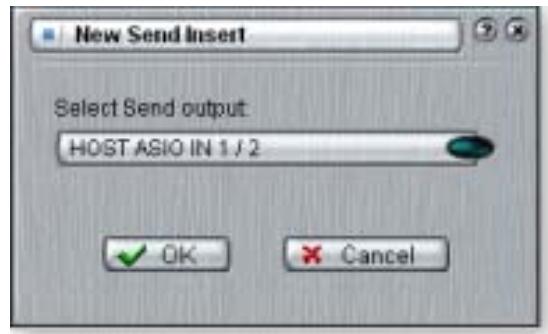

1. Choisissez une des sorties de départ. Cliquez sur une destination.
2. Cliquez sur OK pour sélectionner la sortie ou sur Cancel pour annuler l'opération.

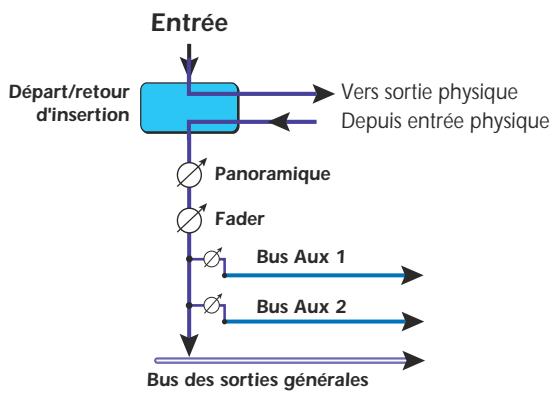

Pour ajouter un département/retour d'insertion :

Ce type de départ d'insertion coupe le signal au point d'insertion et le transmet vers la destination sélectionnée (processeur externe, par exemple). Un signal de retour est aussi sélectionné : il renvoie le signal à la voie après traitement externe.

1. Cliquez avec le bouton droit de la souris sur la section d'insertion.
2. Sélectionnez "Insert Send/Return" dans la liste :

Si la source ou la destination que vous souhaitez utiliser n'est pas disponible dans la liste, elles sont probablement utilisées ailleurs. Contrôlez les voies d'entrée, les affectations d'insertion et de sortie.

1. Sélectionnez une sortie de départ. Cliquez sur la destination.
2. Sélectionnez une entrée de return. Cliquez sur une source pour la sélectionner.
3. Cliquez sur OK pour sélectionner le départ et le retour ou sur Cancel pour annuler.

Départ/retour d'écoute directe ASIO

Ce type de départ d'insertion coupe le signal au point d'insertion et l'affecte à l'entrée hôte ASIO de destination (Cubase ou Sonar, par exemple). Un signal de retour est également sélectionné et affecté à la voie depuis la sortie hôte ASIO.

Le départ/retour d'écoute directe ASIO est unique par son utilisation du format ASIO 2.0 sans latence dans l'écoute. Pour utiliser cette fonction, vous devez activer le Direct Monitoring dans l'application d'enregistrement.

Lors de l'enregistrement, le départ/retour d'écoute directe achemine le signal vers l'application d'enregistrement, mais permet l'écoute directe de l'entrée pour éliminer le temps de retard (latence). Lors de la lecture, l'application d'enregistrement active automatiquement le départ/retour d'écoute directe pour l'écoute des pistes enregistrées.

Le départ/retour d'écoute directe permet aussi à l'application d'enregistrement de contrôler le volume et le panoramique. Lorsque vous utilisez l'enregistrement avec écoute directe, vous avez normalement besoin de contrôler le volume et le panoramique à partir de l'application d'enregistrement. Dans ce cas, positionnez le panoramique stéréo de PatchMix DSP complètement à gauche et à droite, le panoramique mono au centre et l'atténuateur sur 0 dB.

Pour ajouter un départ/retour d'écoute directe ASIO :

1. Cliquez avec le bouton droit de la souris sur la section d'insertion.
2. Sélectionnez "Insert ASIO Direct Monitor" dans la liste :

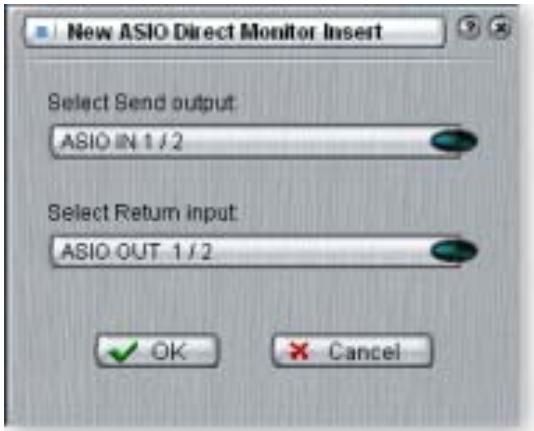

1. Choisissez une des sorties de départ. Cliquez sur une destination.
2. Sélectionnez une des entrées de return. Cliquez sur une source pour la sélectionner.
3. Cliquez sur OK pour sélectionner le départ et le retour ou sur Cancel pour annuler.

Insertion d'afficheurs de niveau

Dans tout système audio, analogique ou numérique, il est important de visualiser les niveaux. Les niveaux doivent rester les plus élevés possibles, pour obtenir une résolution maximale et un bruit de fond minimal. Par contre le niveau ne doit pas être trop important et écrêter. Pour vous aider à optimiser les niveaux, vous disposez d'afficheurs de niveau créée pouvant être insérés dans le trajet du signal. Les afficheurs de niveau mémorisent les niveaux créée. La barre supérieure mémorise le niveau le plus élevé pendant une seconde afin de vous permettre de voir des transitions qui sinon seraient trop rapides pour être perçues. La valeur du niveau créée est donnée sous la forme d'un nombre en dB au-dessus de l'afficheur. Les afficheurs de niveau créée utilisent des couleurs. Le tableau de la page suivante vous donne les équivalences de mesure. Évitez d'allumer la barre supérieure rouge (distorsion). Cliquez sur l'affichage du niveau créée pour le désactiver.

Signification

Rouge

Indique un écartement du signal.

Jaune

Niveau du signal optimal.

Vert

Signal présent.

Une des utilisations les plus évidentes des afficheurs insérés consiste à régler les niveaux d’entrées. Avec les entrées analogiques, le convertisseur analogique/numérique est l’un des étages les plus importants dans le trajet du signal. Le niveau du signal d’entrée doit utiliser les convertisseurs 24 bits au maximum de leur résolution sans écrêter. Une valeur de 0 dB sur un afficheur indique un écrêtage du signal.

Chaque barre représentée 1 dB. Les barres jaunes s'allument à -12 dB sous le niveau pleine échelle

Les afficheurs insérés sont utiles pour contrôler les signaux numériques entrants (ADAT, ASIO ou S/PDIF) pour que le mélangeur reçoive un signal de niveau approprié. Ils sont également pratiques pour déceler les problèmes, car ils peuvent être insérés partout.

Pour insérer un afficheur de niveau

1. Cliquez avec le bouton droit de la souris sur un emplacement d'insertion.
2. Sélectionnez "Insert Peak Meter". L'afficheur apparaît.
3. Sélectionnez FX dans la section générale puis cliquez avec le bouton gauche de la souris sur l'afficheur. Ceux-ci sont affichés en haute résolution sur l'écran TV.

Réglage des niveaux d'entrée des voies

1. Sélectionnez l'emplacement d'insertion supérieur de la voie et insérez un afficheur.
2. Cliquez avec le bouton gauche sur l'afficheur de niveau pour l'afficher sur l'écran TV.
3. Appliquez votre signal audio à l'entrée de la voie. L'afficheur de niveau devrait alors indiquer le niveau du signal.
4. Réglez le niveau de sortie du périphérique externe (synthétiseur, instrument, préamplificateur, etc.) en entrée de la carte 0404. L'affichage devrait indiquer une valeur dans la zone jaune la plupart du temps, avec quelques pointes de signal dans la zone rouge. Si le témoin d'échéance apparait, réduisez alors le niveau du signal.
5. Chaque paire d'entrées analogiques possède un sélecteur de plage de niveau d'entrée (-10 dBV/+4 dBu). La différence est de +/- 12 dB. Vérifiez ces réglages si vous n'arrivez pas à obtenir un niveau d'entrée correct. Voir Réglages d'E/S.

Optimisation de vos enregistrements

Il est maintenant facile d'obtenir un bon enregistrement numérique grâce à la haute résolution des convertisseurs A/N 24-bits de notre système. Ces convertisseurs permettent bien plus d'erreurs que les convertisseurs 12-bits ou 16-bits du passé. Cela dit, pour obtenir un enregistrement de qualité, vous devez procéder comme suit. Lorsque vous connectez un signal analogique au système, vérifiez que le niveau en entrée des convertisseurs A/N est optimal. La qualité des enregistrements numériques dépend directement du niveau du signal en entrée de ces convertisseurs. Si le niveau est trop faible, vous perdez de la résolution — s'il est trop élevé, vous surengez l'entrée des convertisseurs A/N.

Pour mesurer le niveau d'entrée, ajoutez un afficheur de niveau en insertion sur la voie dans PatchMix DSP. Ces afficheurs sont calibrés pour afficher 1 dB sur chaque barre. Agrandissez l'afficheur en cliquant dessus dans une voie et en sélectionnant la touche "Effect" en haut de l'écran TV.

Les paramètres "I/O Settings" vous permettent de régler les niveaux d'entrée sur -10 dBV (niveau grand-public) ou +4 dBu (niveau professionnel) de chaque entrée analogique. Ce réglage détermine le niveau d'entrée global, pour l'adapter à vos autres équipements. Pour obtenir la meilleure qualité d'enregistrement possible, vous devez cependant affiner le réglage de niveau. Pour obtenir un niveau d'entrée optimal, vous devez régler le niveau de sortie de l'appareil connecté (instrument électrique ou préamplificateur) pour que le niveau d'entrée soit proche de 0 dB, sans jamais dépasser cette valeur. Activez le signal de la source d'entrée tout en surveillant l'afficheur de niveau inséré sur la voie. Le signal doit aller librement dans la zone jaune sans jamais atteindre la zone rouge. Réglez le niveau de sortie de la source jusqu'à obtenir un niveau correct. Si le niveau du signal reste trop élevé ou trop faible, revenez aux paramètres de réglage de niveau d'entrées/sorties. Sélectionnez "-10" si le niveau du signal d'entrée est trop faible, et "+" si le niveau du signal est trop élevé. Les signaux audio-numériques ne disposent

d'aucune réserve dynamique au-delà de 0 dBFS (FS = Full Scale, ou pleine échelle) et distordent si le signal dépasse 0 dB. La distorsion numérique est très désagréable. Elle est causée par le dépassement de la limite de 0 dBFS, ce qui signifie que les 24 bits de résolution ne suffisent plus à mesurer le niveau pour le convertisseur A/N. Contrairement aux systèmes numériques, les bandes analogiques peuvent être utilisées au-delà de 0 dB, bien que le signal se dégrade.

Le MicroDock est équipé de deux limiteurs doux sur les entrées du préamplificateur, qui peuvent être activés/désactivés pour chaque voie dans les Réglages d'E/S. Les limiteurs réduisent automatiquement le gain lorsque le niveau du signal dépasse -6 dB sous le niveau pleine échelle. Sous cette limite, les limiteurs sont désactivés. Les limiteurs vous permettent d'accepter un signal de niveau élevé sans risque d'accrochage des entrées. Ceci vous permet d'obtenir une résolution accrue et un niveau de signal optimal. Lorsque vous enregistrez une batterie, un piano ou des chants, vous pouvez éviter les transitoires à l'aide des limiteurs, ce qui vous permet d'attaquer les convertisseurs A/N ultra haute qualité du MicroDock avec un signal à niveau optimal.

Le système audionumérique Emu vous permet d'insérer des potentiomètres de gain, mais ceux-ci sont insérés après l'échantillonnage, et donc en aval des convertisseurs A/N. Il est important de bien régler le niveau du signal d'entrée. Les atténuateurs peuvent être utilisés en situations extrêmes, lorsque c'est la seule façon de relever le niveau du signal, mais ils ont été conçus pour régler le niveau du signal transmis en entrée des Plug-Ins.

Insertion d'un atténuateur

L'insertion d'un réglage de niveau vous permet de régler le niveau d'un signal dans une insertion. L'attenuateur offre un gain max. de ± 30 dB et dispose d'un inverseur de phase. L'attenuateur dispose également d'un afficheur de niveau créé en sortie.

Vous pouvez utiliser les atténuateurs pour amplifier ou atténuer le signal d'un départ ou d’un retour d’effet externe ou l’utiliser pour alimenter un effet. Certains effets comme la compression, la distorsion ou la Wah automatique dépendent du niveau et nécessitent un signal d’entrée suffisamment important. Si vous travaillez avec un signal faible, vous pouvez augmenter les performances de ces effets en insérant un réglage de niveau qui augmente le gain du signal.

En général, les réglages de niveau ne devraient pas être utilisés pour augmenter le gain des entrées ligne analogiques. Il est préféirable d'amplifier le niveau du signal avant les convertisseurs A/N afin d'obtenir une résolution et un rapport signal/bruit optimaux.

L'inverseur de phase inverse la polarité du signal. Il sert en général pour les micros connectés en inversion de phase.

Pour insérer un atténuateur de niveau d'entrée

1. Cliquez avec le bouton droit de la souris sur la section des insertions. Un menu s'affiche.
2. Sélectionnez Insert Trim Control dans les options. L'attenuateur est inséré.
3. Cliquez sur l'attenuateur pour faire les réglages dans l'écran TV.
4. Pour déplacer l'attenuateur, faites un glisser/déposer.

Insertion d'un générateur de signal test

La fonction d’injection d’un signal test/générateur de signal est une aide au dépannage utile, qui produit une onde sinusoidale, un bruit blanc ou rose. Cet outil, en association avec un afficheur de niveau inséré, vous permet de mesurer de manière précise le gain ou l’atténuation du signal d’un périphérique interne ou externe. Le signal test peut également être utile pour l’accordage des instruments de musique.

Fréquence des notes de musique :

A = 440 Hz

B=493,88 Hz

C = 523,25 Hz

D=587,33 Hz

E=659,26 Hz

F = 698,46Hz

G = 783,99Hz

La fréquence du générateur d'onde sinusoïdale est variable de 20Hz à 20kHz. Le niveau est réglable de 0 à +30 dB.

Le bruit blanc est un mélange de toutes les fréquences du spectre audio avec le même niveau (comme la lumière blanche du spectre lumineux visible).

Le bruit rose offre une distribution progressive linéaire du niveau par octave (le bruit rose offre un niveau supérieur dans les octaves supérieurs). Les bruits blanc et rose sont des sources sonores large bande très utiles.

Utilisation du générateur de signaux en dépannage

Il est parfois utile de disposer d'une source sonore constante pour contrôler le routage des signaux dans les équipements ou dans les applications logicielles. Commencez par insérer un générateur ou un afficheur de niveau sur une voie, puis suivez le signal dans le système à l'oreille en déplaçant l'afficheur de niveau. Les signaux test sont pratiques lorsque vous installez vos équipements d'enregistrement pour la première fois.

1. Cliquez avec le bouton droit de la souris sur la section d'insertion en question. Un menu s'affiche.
2. Sélectionnez Insert Test Tone/Signal Generator dans les options. Le générateur des signaux est inséré.
3. Cliquez sur l'insertion du générateur et régalez à l'aide de l'écran TV.
4. Pour déplacer le générateur de signaux, faites un glisser/déposer.

Suppression d'une insertion :

1. Cliquez avec le bouton droit de la souris sur l'effet à supprimer. Une ligne jaune autour de l'emplacement d'insertion indique sa sélection.
2. Choisissez "Delete Insert" pour supprimer l'insertion ou choisissez "Delete All Inserts" pour supprimer toutes les insertions.
3. Les insertions sont alors retirées de la chaîne d'insertion.

Bypass d'une insertion :

Vous pouvez bypasser les insertions pour comparer le son traité/non traité. Le Bypass permet de couper un départ d'effet.

Méthode n° 1

1. Cliquez sur l'effet (dans la section Insertion) et sélectionnez FX sur l'affichage TV.
2. Cliquez sur Bypass.

Méthode n° 2

1. Cliquez avec le bouton droit de la souris sur l'effet à bypasser (dans la section Insertion). Une boîte de dialogue apparait.
2. Sélectionnez "Bypass Insert" dans la liste d'options.

Pour bypasser toutes les insertions :

Bypasssez toutes les insertions d'une voie avec une seule commande.

1. Cliquez avec le bouton droit de la souris sur l'effet à bypasser (dans la section des insertions). Un menu déroulant s'affiche.
2. Sélectionnez Bypass All Inserts dans la liste des options.

Pour placer une insertion en solo :

Vous pouvez placer les insertions en solo. La fonction Solo place toutes les autres insertions de la voie en Bypass et vous permet d'écouter uniquement l'effet. Cette fonction est très utile lors du réglage des paramètres d'effets.

Méthode n° 1

1. Cliquez sur l'effet (dans la section Insertion) et sélectionnez FX sur l'affichage TV.
2. Cliquez sur Solo.

Méthode n° 2

1. Cliquez avec le bouton droit de la souris sur l'effet à écouter en solo (dans la section Insertion). Une boîte de dialogue apparaît.
2. Sélectionnez "Solo Insert" dans la liste des options.

Astuce : Sélectionnez le module externe et appuyez sur la touche Delete pour supprimer le Plug-In de la voie.

Section des auxiliaires

Les départs auxiliaires prélevètent le signal de voie de mixage et le mélangent avant d'envoyer le mixage à la section des effets auxiliaires. Dans une console de mixage traditionnelle, les départs auxiliaires sont utilisés pour envoyer une partie du signal à des périphériques d'effets externes, puis pour renvoyer les signaux traités par ces effets au mixage par les retours d'effets. C'est ce qu'on appelle un routage létal car le signal Aux fait un détour dans son trajet avant de revenir dans le mixage principal. Ces types d'effets de boucle sont en général appliqués à plusieurs voies, comme la réverbération. Le réglage signal traité/non traité des départs auxiliaires devrait normalement être réglé sur 100%. Ceci est lié au fait que vous réglez le niveau des effets appliqués au mixage à l'aide du réglage de return auxiliaire. Si vous avez plusieurs effets dans un bus auxiliaire, ignorez le conseil précédent car les réglages de signal traité/non traité peuvent être utilisés pour mixer vos effets. Les bus Aux 1 et 2 peuvent aussi être utilisés comme bus de sortie de second mixage supplémentaires, tout comme avec les généraux. Placez un départ d'insertion externe ou ASIO dans le trajet du signal et le bus stéréo est transmis. Réduisez le niveau de return si vous ne voulez pas que le second mixage soit mêlé au mixage principal. Les niveaux de départs/retours auxiliaires peuvent aussi être modifiés en saisissant directement les valeurs dans les zones d'affichage.

Autres utilisations des départ auxiliaires

Vous pouvez considérer les départs auxiliaires comme deux bus de mixage supplémentaires, car en fait, c'est exactement ce qu'ils sont. Ces deux mixages peuvent être acheminés n'importe où, par exemple vers une sortie physique ou une paire ASIO. Vous pouvez acheminer un de vos bus auxiliaires vers la sortie d'écoute pour créer un mixage de retours lors de l'envoi du mixage principal à votre logiciel d'enregistrement audio.

Départs aux pré ou post fader

Lorsque vous créez une nouvelle voie, vous pouvez configurer les deux départ Aux en pré ou post-Fader et touche de Mute. Le réglage post-Fader fait varier le niveau de départ avec celui du Fader de voie. Avec la configuration en pré-Fader, le niveau de départ des bus Aux ne varie pas avec la position du Fader de voie et la touche Mute.

Lorsque l'option pré-Fader est sélectionnée, les niveaux de départ auxiliaires ne sont en aucun cas affectés par la position du Fader de voie et de la touche de Mute. La configuration du pré-Fader vous permet de créer deux mixages complètement différents à l'aide des bus auxiliaires, car les niveaux du signal de ce mixage ne seront pas affectés par la position du Fader de voie.

Pour modifier une voie de pré-Fader à post-Fader et vice versa, vous devez supprimer la voie et en créer une nouvelle.

Réglages level, pan, solo et mute

Le bouton Pan est situé en avant du réglage de niveau et des départs auxiliaires. Sur les voies stéréo, nous utilisons une section panoramique non conventionnelle avec deux boutons de panoramique : un pour le canal gauche du signal et l'autre pour le canal droit du signal. Cette fonction vous permet de positionner indépendamment les deux canaux du signal stéréo. Un réglage de balance stéréo conventionnel ne vous permet pas de régler séparément les deux canaux.

La touche Mute coupe le signal de la voie. Appuyez sur la touche Solo lorsque la touche Mute est enfoncée pour écouter le signal de la voie.

La touche Solo vous permet de n'écouter que le signal de la voie. Si vous appuyez sur plusieurs touches Solo, vous entendez toutes les voies sélectionnées.

Le Mute est gardé en mémoire si un canal en coupé est écouté en solo. Lorsque le canal solo est désactivé, il retourne en mode Mute.

Le réglage de niveau de voie offre un gain de +12 dB. La position 0 dB correspond au gain unitaire. Vous pouvez également saisir manuellement la valeur du niveau.

En bas, vous trouverez la bande de marquage, qui vous permet de saisir un texte court avec le nom de la voie, comme "chant", "basse", "Batt", etc.

Section des généraux

La section générale regroupe les réglages du mixage général, ainsi qu'un "écran TV" pour afficher les paramètres de l'insertion sélectionnée. Les trois touches du haut de la section générale permettent de choisir ce qui est affiché sur l'affichage TV. Les routages des entrées et des sorties sont affichés de manière graphique. Quand une insertion est sélectionnée (en cliquant sur l'insertion), l'écran affiche les paramètres disponibles pour l'insertion sélectionnée. Sous l'écran TV se trouve la section de bus Aux permettant l'affectation des effets, des effets de boucles ou les insertions aux deux bus Aux.

Les niveaux de départ et de retour sont régibles individuellement sur les deux bus Aux. Les bus Aux 1 et Aux 2 sont alimentés par les deux départ Aux de chaque voie de mélange. Le réglage Master Send des bus Aux 1 et 2 peut être utilisé pour atténuer ou accentuer le signal des insertions Aux. Vous disposez aussi d'un réglage de Master Return Level permettant de régler le niveau du signal en départ d'effet et affecté au mixage général.

On peut aussi insérer une chaîne d'effets dans le bus principal (vous nevez peut-être appliquer un effet EQ ici pour égaliser la totalité de votre mixage ou ajouter un départ ASIO ou WAVE pour enregistrer le mixage). Notez que la commande de niveau de sortie générale est située en amont du niveau d'écoute Monitor afin de contrôler le niveau des deux sorties d'écoute Monitor sans affecter le niveau de votre mixage d'enregistrement ou général. Il y a un afficheur de niveau stéréo qui indique le niveau du signal en sortie du mixage général.

La section Monitor dispose d'un réglage de volume, de balance et d'une touche de Mute pour couper la sortie Monitor.

Écran TV et sélecteurs

L'écran TV en haut de la section générale offre un affichage multi-fonction et un centre de contrôle pour les affectations des entrées et des sorties et les réglages d'effets. Les trois touches en haut de l'affichage permettent de sélectionner la fonction — Effet, Entrées ou Sorties.

Sélectionnez l'écran Effect dans la section générale, puis cliquez sur un effet d'insertion pour afficher les paramètres d'effet. Si vous n'avez pas sélectionné un effet d'insertion, l'écran indique "No Insert".

La plupart des effets disposent d'un réglage de mixage signal traité/non traité. Le paramètre signal traité/non traité est sauvegardé avec le Preset d'effet FX. Les paramètres varient avec le type d'effet. Voir “Liste des effets internes”.

Remarque: Placez les effets dans une insertion avant de les programmer.

Lorsque vous avez sélectionné une insertion de départ ou de départ/retour avec l'écran d'effets affiché, l'écran TV vous indique la destination du départ et la source du retour. Les touches de Bypass Solo en haut de l'écran ne sont disponibles que pour les types d'insertion Send/Return.

Cliquez sur Input pour afficher une représentation graphique des entrées de PatchMix DSP. Cet écran ne permet que l'affichage, contrairement aux écrans Effects et Outputs, qui permettent de modifier les affectations. Les affectations d'entrées se font en ajoutant des voies de mixage. Voir Création d'une voie de mixage.

Les routages d'entrée sont divisés en deux catégories : Entrées physiques et entrées hôtes.

Choisissez l'une des catégories en cliquant sur la touche Physical ou Host.

Affichage entrées physiques

Affichage entrées hôte

Les écrans Input et Output facilitent la compréhension des affectations de signaux d'une configuration de mixage complexe.

Astuce: Cliquez sur l'un des routages d'entrée dans l'écran TV met la voie de mixage correspondante en surbrillance.

L'écran Output affiche une représentation graphique des sorties du mélangeur PatchMix DSP. L'affichage des sorties est divisé en deux catégories : Les sorties physiques et les sorties Hôtes. Sélectionnez la catégorie en cliquant sur Physical ou sur Host.

Affichage sorties physiques

Affichage sorties hôte

L'écran Host output hôte montre toutes les affectations des insertions en plus des affectations des sorties moniteur et du mixage général. Cliquez sur la ligne de votre choix pour créer ou couper une connexion de sortie physique.

L'écran Physical Output s'affiche et vous permet de relier les sorties générales et Monitor du mélangeur aux sorties physiques analogiques ou numériques. Cliquez dans la zone des sorties générales ou Monitor où vous souhaitez créer/annuler une connexion. L'écran des sorties Host affiche les sorties hôte (ASIO ou WAVE). Voir "Section des insertions".

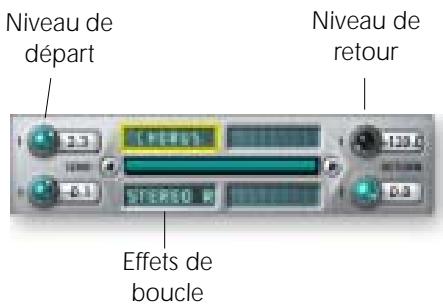

Effets et retours auxiliaires

La section juste en dessous de l'écran TV permet d'affecter les effets auxiliaires. Avec les consoles de mixage traditionnelles, les effets auxiliaires sont utilisés pour envoyer des parties du signal à des processeurs d'effets externes. Le signal revient traité avec les effets dans le mixage par les retours. C'est ce qu'on appelle un effet de boucle (circuit latéral), car les signaux auxiliaires effectuent un détour par les effets avant d'être réintégrés au mixage. Les effets de boucle comme la réverbération sont habituellement des effets que vous appliquez à plusieurs voies. Les effets, comme l'égalisation ou les compresseurs, ne sont habituellement PAS utilisés en boucle car le signal doit être traité dans sa totalité.

Le mélange du signal traité/non traité doit être réglé sur 100% lorsque l'effet est inséré comme effet latéral (boucle). Ceci est du au fait que le niveau de l'auxiliaire contrôle ce mélange.

Vous pouvez utiliser les départs Aux pour créer deux mixages séparés. En réglant le retard d'effet Aux au minimum et en insérant un départ dans le trajet du signal, vous pouvez affecter le bus Aux à la sortie que vous souhaitez. Voir "Section des insertions".

Témoins sync/SR (sample rate)

Les témoins de synchro/fréquence d'échantillonnage indiquent la fréquence d'échantillonnage de la session et si elle est maître ou esclave de synchronisation. L'affichage indique la fréquence d'échantillonnage actuelle. Si une source externe est utilisée, l'affichage Source montre "EXTERNAL".

En cas d'asservissement à une source maître externe, l'horloge peut dériver légèrement ou considérablement (c'est-à-dire : modification brusque de la fréquence d'échantillonnage ou déconnexion de la source physique principale). Le système

PatchMix DSP tolère les dérivés légères pour les fréquences de 44,1, 48, 88,2, 96, 174,4 et 192kHz, même si la fréquence d'échantillonnage dérive hors de cette plage, alors la Led “LOCKED” s'éteint.

Si la fréquence de l'horloge externe varie de façon radicale, passant de 44,1 k/48 kHz à une fréquence plus élevé de 96 kHz ou 192 kHz ou de 96 kHz à 192 kHz, la carte passée automatiquement sur son horloge interne à 48 kHz, jusqu'àr de l'horloge externe. La Led "LOCKED" est eteinte et les deux équipements ne sont PAS synchronisés. Pensez à tousjours vérifier la Led "LOCKED" lorsque vous utilisez une source d'horloge externe.

Section des sorties

Les insertions sur les sorties de mixage vous permettent d'appliquer des effets au signal de sortie stéréo (sorties générales et Monitor). Vous souhaitez peut-être appliquer un égaliseur ou le compresseur. Ces insertions fonctionnent comme les autres effets ; il suffit de faire glisser et de déplacer les effets de la palette. Consultez le Synoptique du mélangeur.

Fader de sortie générale

Le Fader de la sortie générale contrôle le niveau général de sortie (et de la sortie Monitor puisqu'elle est en aval de cette commande). Ce Fader se règle en général sur 0 dB. Cependant le Fader offre un gain de +12 dB. Les niveaux de sortie élevés peuvent engendrer un écrêtage des amplificateurs extérieurs ou d'autres équipements.

Afficheurs de niveau de sortie

Cet afficheur stéréo indique le niveau en sortie du mélangeur. La barre rouge représentée 0 dB (niveau pleine échelle). Les crêtes sont mémorisées. Chaque barre = 1 dB.

Ce réglage détermine le niveau de la sortie Monitor. Gardez à l'esprit qu'en raison du positionnement du contrôle de niveau Monitor en aval du Fader de sortie générale, vous ne pourrez rien entendre dans vos moniteurs si le niveau principal est au minimum.

Réglage de balance de la section monitor

Ce réglage définit le volume relatif des sorties Monitor stéréo et fonctionne comme la balance de votre chaîne stéréo. Cette commande est avant tout utilisée pour équilibrer le volume de vos enceintes, si vous ne vous trouvez pas exactement au centre de la zone d'écoute des moniteurs.

Coupure de la sortie monitor

Cette touche coupe la sortie Monitor et permet de couper facilement le signal, sans avoir à toucher à vos moniteurs. Lorsque le téléphone sonne, cliquez simplement sur la touche Mute pour couper le son.

La contrôle de volume sur un clavier d'ordinateur de multimédia peut être employée pour contrôler le niveau de sortie moniteur sur PatchMix.

Vue d'ensemble

PatchMix DSP est fourni avec une multitude de fabuleux effets DSP tels que les effets de compression, de décalage, de Chorus, de Flanger et de réverbération. Chaque effet 32 bits comprend plusieurs paramètres pouvant être modifiés, ainsi que des Presets usine. Vous pouvez également créer et enregistrer autant de Presets d'effets que vous le souhaitez.

Comme les effets sont intégrés à la carte, ils ne chargent d'aucune manière votre ordinateur hôte. Ceci vous permet d'utiliser votre unité centrale pour d'autres applications ou PLug-Ins.

Le nombre d'effets que vous pouvez utiliser simultanément est limité. Lorsque vous épuisez les ressources PatchMix DSP, certains effets s'affichent en "gris" et ne peuvent pas être utilisés. Les effets complexes, tels que les réverbérations, utilisent plus de ressources DSP qu'un égaliseur, par exemple. Si vous utilisez trop d'effets, toutes les ressources DSP finissent par être épuisées.

La palette d'effets

Cliquez sur le bouton FX dans la barre d'outils pour faire apparaitre la palette d'effets. La palette d'effets regroupe deux types de répertoires. Le répertoire "Core Effects" contient les algorithmes d'effets. Ce répertoire ne peut pas être modifié. L'autre répertoire contient les "chaînes d'effets", comprenant deux effets ou plus regroupés. Vous pouvez ajouter, supprimer, ou modifier les chaînes d'effets et leurs répertoires. Voir "Chaînes d'insertion d'effets" en page 54.

Multi-effets

Distorsion Lo-fi

Batterie & percussions

Environnement

Égalisation

Guitare

Morpher

Multi-effets

Réverbération

Synthétiseurs & accords

Vocal

La sauvegarde d'une session « défragmente » les ressources effets/DSP. Si vous avez utilisé l'ensemble des effets et que vous avez besoin d'effets supplémentaires, essayez d'enregistrer la session.

Pour sélectionner un effet

1. Cliquez sur FX pour faire apparaître la palette d'effets. Celle-ci comprend plusieurs répertoires contenant des Presets d'effets. Cliquez sur un répertoire pour l'ouvrir.
2. Cliquez avec le bouton gauche de la souris sur l'effet pour le sélectionner, puis, tout en maintenant le bouton enfoncé, faites glisser l'effet vers l'emplacement souhaité sur l'écran du mélangeur PatchMix DSP et relâchez. Les multi-effets contiennent différents effets accompagnés de leurs paramètres.
3. Pour modifier l'ordre des effets, cliquez sur l'effet avec le bouton gauche de la souris et faites-le glisser vers l'emplacement souhaité. Faites glisser l'effet vers la zone au-dessus ou en dessous de la destination finale, puis relâchez le bouton de la souris.

Pour opérer un effet

1. Cliquez sur le point d'insertion contenant l'effet à modifier. Les paramètres de l'effet apparaissent sur l'écran TV.
2. Modifiez les paramètres de l'effet.

Pour supprimer un effet

1. Cliquez avec le bouton droit de la souris sur l'insertion contenant l'effet à supprimer — une liste s'affiche.
2. Sélectionnez "Delete Insert(s)" en haut de la liste. L'effet est supprimé.

Chaînes d'insertion d'effets

Plusieurs effets peuvent être enregistrés dans un même multi-effet. Lorsqu'un multi-effet est sélectionné et déplacé vers un point d'insertion, tous les effets dotés de paramètres de contrôle sont copiés en un seul effet. Une fois déplacés vers un point d'insertion, les multi-effets peuvent être traités comme des effets individuels.

Sauvegarde de chaînes d'insertion d'effets

1. Sélectionnez un ou plusieurs effets et déplacez-les vers un point d'insertion.
2. Réglez les paramètres d’effets, y compris les paramètres de mixage avec/sans effets.
3. Cliquez avec le bouton droit pour faire apparaître la liste des options.
4. Sélectionnez "Save FX Insert Chain". La boîte de dialogue New Preset FX apparaît.
5. Sélectionnez un réseau de catégorie où votre Preset sera placé, puis saisissez un nouveau nom de Preset pour votre multi-effet.

1. Sélectionnez un réseau où votre Preset sera placé, saisissez un nouveau nom de Preset, puis cliquez sur OK. Your Preset est désormais enregistré.

L'ordre des effets d'une chaîne peut influencer considérablement sur le son.

Cette icône apparaît. lorsque vous faites glisser un effet vers un nouvel emplacement.

Les attenuateurs, les afficheurs de niveau, et les générateurs de signal test sont également intégrés à la chaîne d'effets.

Créer, renommer et supprimer les répertoires

Plusieurs utilisateurs vous aident à organiser vos présélections d'effets.

Pour créer une nouvelle catégorie de presets

Vous pouvez vos propres répertoires de catégories pour organiser vos Presets.

1. Cliquez sur l'icone New Folder située dans la partie supérieure de la palette d'effets. Une boîte de dialogue apparaît vous demandant de saisir le nom de la nouvelle catégorie.
2. Vous pouvez également cliquer avec le bouton droit de la souris sur un réseau d'effets, ce qui affiche un menu avec l'options "Create New Category".
3. Saisissez un nom pour votre nouveau réseau.
4. Cliquez sur OK pour créer un nouveau répertoire ou sur Cancel pour annuler l'opération.

Pour supprimer une catégorie d'effets

1. Cliquez avec le bouton droit sur le répertoire de la catégorie à supprimer. La boîte de dialogue qui apparait vous avertit que cette action va supprimer tous les Presets du répertoire.
2. Sélectionnez "Delete Category". Un menu s'affiche vous avertissant que cette action efface tous les Presets du répertoire.
3. Cliquez sur OK pour supprimer le répertoire ou sur Cancel pour annuler l'opération.

Pour renommer une catégorie d'effets

1. Cliquez avec le bouton droit sur le répertoire de catégorie à renommer. Une boîte de dialogue apparait vous demandant de saisir le nouveau nom de la catégorie.
2. Sélectionnez "Rename Category". Un menu s'affiche, vous demandant de saisir un nouveau nom de catégorie.
3. Cliquez sur OK pour dénommer le dossier ou sur Cancel pour annuler l'opération.
4. Importation et exportation des Presets Core FX et des chaînes d'insertion d'effets
5. Ces utilitaires facilitent l'importation ou l'exportation de vos Presets d'effets et de vos chaînes d'insertion d'effets. Vous pouvez partager vos Presets ou télécharger de nouveaux Presets sur Internet.

Importation et exportation des presets core FX et des chaînes d'insertion d'effets

Ces utilisateurs facilitent l'importation ou l'exportation de vos Presets d'effets et de vos chaînes d'insertion d'effets. Vous pouvez partager vos Presets ou télécharger de nouveaux Presets sur Internet.

Cette option importe des répertoires complets de Presets Core FX dans le réseau E-MU PatchMix DSP (normalement situé dans : “C:\Program Files\Creative Professional\E-MU PatchMix DSP\Core Effects”). Si le nom d'un Preset importé correspond exactement à celui d'un Preset que vous avez déjà, un chiffre est ajouté au nom du Preset importé.

1. Cliquez sur le bouton Import/Export FX Library dans la zone FX Palette.
2. Sélectionnez Import FX Library. La fenêtre "Browse for Folder" s'affiche.
3. Sélectionnez le réseau contenant des Presets Core FX à importer.
4. Le répertoire sélectionné de Presets Core FX est copié dans le réseau Core Effects de PatchMix DSP.

Cette option importe des répertoires complets de catégories de chaînes d'effets dans le répertoire E-MU PatchMix DSP (normalement dans : “C:\Program Files\Creative Professional\E-MU PatchMix DSP\Effect Presets”). Si le nom d'un Preset importé correspond exactement à celui d'un Preset que vous avez déjà, un chiffre est ajusté au nom du Preset importé.

1. Cliquez sur le bouton Import/Export FX Library dans la zone FX Palette.
2. Sélectionnez Import FX Category. La fenêtre "Browse for Folder" s'affiche.
3. Sélectionnez le répertoire où sont situées les chaînes d'effets à importer.
4. Le répertoire de chaînes d'effets sélectionné est copié dans le répertoire Effect Presets de PatchMix DSP.

1. Cette option exporte vos Presets Core FX dans un répertoire de votre choix.
2. Cliquez sur le bouton Import/Export FX Library de la zone FX Palette.
3. Sélectionnez Export FX Library. La fenêtre "Browse for Folder" s'affiche.
4. Sélectionnez une destination pour les Presets Core FX, puis appuyez sur OK.
5. Les Presets Core FX sont copiés à l'endroit sélectionné.

1. Cette option exporte une seule catégorie de chaîns d'effets dans un répertoire de votre choix.
2. Cliquez sur le bouton Import/Export FX Library de la zone FX Palette.
3. Sélectionnez Export FX Category. Un menu s'affiche, vous demandant de sélectionner la catégorie d'effets à exporter ("Choose the FX Category to be exported").
4. Sélectionnez la catégorie d'effets à exporter. Appuyez sur OK pour continuer ou sur Cancel pour annuler l'opération.
5. La fenêtre "Browse for Folder" s'affiche. Sélectionnez une destination pour les Presets Core FX, puis cliquez sur OK.
6. Les chaînes d'effets sont copiées dans la destination sélectionnée.

Écran d'édition des effets

Cliquez sur une insertion d'effet pour afficher les paramètres de l'effet. Si aucun effet d'insertion n'est sélectionné, l'affichage FX indiquera "No Insert".

La plupart des effets disposent d'un réglage de signal traité/non traité. Le réglage de signal traité/non traité est sauvegardé dans le Preset. Les paramètres d'effets variant en fonction du type d'effet. En général, si un effet est placé dans un départ auxiliaire, le réglage de signal traité/non traité doit être réglé sur 100% traité puisque le niveau de départ auxiliaire contrôle le niveau de l'effet appliqué.

La section Preset utilisée est située dans la partie inférieure de l'écran. Les Presets utilisés sont des variations des effets Core que vous pouvez modifier, supprimer, renommer ou remplacer comme vous le souhaitez.

Remarque: Placez les effets dans un point d'insertion avant de les programmer.

Pour bypasser une insertion :

Vous pouvez bypasser les insertions pour écouter le signal sans l'effet ou sans l'insertion. Vous pouvez également utiliser la fonction Bypass pour désactiver un départ d'insertion.

Méthode 1

1. Cliquez sur l'effet (dans la section d'insertion) et sélectionnez FX sur l'affichage TV.
2. Cliquez sur le bouton Bypass sur l'affichage TV.

Méthode 2

1. Cliquez avec le bouton droit de la souris sur l'effet à bypasser (dans la section d'insertion). Une boîte de dialogue apparait.
2. Sélectionnez "Bypass Insert" dans la liste d'options. Un petit point rouge apparaît à droite de l'effet ou du départ, indiquant que cette insertion a été bypassée.

Pour placer une insertion en solo :

Les insertions peuvent également être écoutées en solo. La fonction Solo ignore toutes les autres insertions de la voie et vous permet de n'écouter que l'effet. Cette fonction est très utile lors du réglage des paramètres d'effets.

Méthode 1

1. Cliquez sur l'effet (dans la section d'insertion) et sélectionnez FX sur l'affichage TV.
2. Cliquez sur le bouton Solo sur l'affichage TV.

Méthode 2

1. Cliquez avec le bouton droit de la souris sur l'effet à écouter en solo (dans la section d'insertion). Une boîte de dialogue apparaît.
2. Sélectionnez "Solo Insert" dans la liste des options. Un petit point vert apparait à droite de l'effet ou du départ, indiquant que cette insertion est en solo. Les points rouges apparaisant dans les autres insertions de la voie indiquent que celles-ci sont bypassées.

Pour tout bypasser

Soupiez bypasser toutes les insertions d'une voie à la fois.

1. Cliquez avec le bouton droit de la souris sur n'importe quel effet de la section d'insertion. Un menu s'affiche.
2. Sélectionnez "Bypass All Inserts" dans la liste des options. Tous les noms d'insertions sont grisés pour indiquer qu'ils sont en bypass.

Pour annuler tout bypass

Vous pouvez annuler le bypass de toutes les insertions d'une voie. Cette commande fonctionne même si uniquement certains effets sont en bypass.

1. Cliquez avec le bouton droit de la souris sur n'importe quel effet de la section d'insertion. Un menu s'affiche.
2. Sélectionnez "Un-Bypass All Inserts" dans la liste des options. Tous les noms d'insertions sont affichés normalement pour indiquer qu'ils sont actifs.

Section des presets utilisés

Chaque effet Core dispose d'un ensemble de Presets utiliser, que vous pouvez utiliser pour stocker vos réglages préférés. Un large éventail de Presets utiliser vous est proposé pour vous guider. Vous pouvez accéder aux Presets utiliser à partir de la barre située dans la partie inférieure de l'écran TV. Le menu d'édition des Presets utiliser vous permet de sélectionner des Presets stockés, de créer de nouveaux Presets, de dénommer ou de supprimer des Presets, ou encore de les remplacer par vos propres paramètres. Les Presets utiliser restent intégrés au mélangeur, quelle que soit la session ouverte.

Pour copier ou partager des Presets utilisés, vous devez les enregistrer en tant qu'effets de la palette FX.

Cliquez ici pour accéder au menu d'édition.

Pour sélectionner un preset utiliser esteur

1. Sélectionnez l'affichage FX sur l'écran TV.
2. Sélectionnez l'effet d'insertion souhaité, en le mettant en surbrillance. Les paramètres de l'effet apparaissent sur l'écran TV.
3. Cliquez sur l'icône ▽ sur le menu de Presets. Une liste des Presets apparait.
4. Sélectionnez un Preset dans la liste.

Pour créer un nouveau preset utilisateur

1. Sélectionnez l'écran FX dans l'écran TV.
2. Sélectionnez l'effet d'insertion, en le mettant en surbrillance. Les paramètres de l'effet apparaissent sur l'écran TV.
3. Cliquez sur le bouton Edit. Un menu apparaît.
4. Sélectionnez New. Une boîte de dialogue vous demande de saisir le nom.
5. Nommez le Preset puis cliquez sur OK. Le nouveau Preset est enregistré.

Pour supprimer un preset utiliser

1. Sélectionnez le Preset à supprimer dans le menu.
2. Cliquez sur le bouton Edit. Un menu apparaît.
3. Sélectionnez Delete. Une boîte de dialogue vous demande de confirmer.
4. Cliquez sur OK pour supprimer le Preset ou sur No ou Cancel pour annuler.

Pour renommer un preset utilisateur

1. Sélectionnez le Preset utilisé à renommer dans le menu.
2. Cliquez sur le bouton Modifier. Un menu apparait.
3. Sélectionnez Rename. Une boîte de dialogue apparait, vous demandant de renomer le Preset.
4. Saissez le nouveau nom du Preset, puis cliquez sur OK pour renommer le Preset ou sur Cancel pour annuler l'opération.

Pour remplacer ou sauvegarder un preset utilisateur

Cette opération vous permet d'écraser un Preset par une nouvelle version.

1. Sélectionnez le Preset à modifier dans le menu de Presets utilisés et apportez les modifications souhaitées.
2. Cliquez sur Edit. Un menu apparait.
3. Sélectionnez Overwrite/Save. Le Preset courant est remplacé par le nouveau.

Effets internes et presets d'effets

Les effets internes (Core) ne peuvent pas être supprimés ou copiés. Les Presets d'effets (sauvegardés dans "C:\Program Files\Creative Professional\E-MU PatchMix DSP\Effect Presets") peuvent être copiés, envoyés par email ou partagés comme tous les autres fichiers informatiques.

Astuce : Vous pouvez ouvrir les Presets d'effets avec le "NotePad" ou tout autre traitement de texte pour visualiser et éditer le nom et les paramètres.

Utilisation des ressources DSP

Il y a deux facteurs principaux qui déterminent le nombre total d'effets disponibles : la réserve de mémoire et les instructions DSP. L'utilisation excessive de l'une de ces deux ressources réduit le nombre d'effets disponibles (grisés) dans le menu FX. De plus, les voies utilisent des instructions DSP, veillez donc à ne créer que les voies dont vous avez besoin.

La réserve de mémoire est la mémoire utilisée par les effets à base de retard comme la réverbération et les effets numériques. Toutes les réverbérations et les délays (sauf le Mono Delay 100 et le Stereo Delay 100) utilisent une quantité de réserve de mémoire variable. Les instructions DSP sont utilisées par tous les effets. Les effets à étages multiples, comme les égaliseurs multibandes ou le simulator de HP, utilisent plus de ressources DSP qu'un égaliseur à 1 bande. La réserve de mémoire tend à être utilisée en premier. Par conséquent, nous vous fournissons un nombre important d'effets de retard pour vous permettre d'économiser au mieux ces ressources. N'utilisez pas un délambda plus long que ce que vous avez besoin. Le tableau ci-dessous indique trois combinaisons d'effets. Nous avons utilisé les ressources de réverbération en premier. Il est possible d'utiliser plus d'effets en utilisant des réverbérations et des effets plus courts.

Exemples d'utilisation des effets (avec un return WAVE, ASIO Return et 2 entrées)

sauvegarde d'une session "défragmente" les ressources effets/DSP. Si vous avez utilisés tous les effets, essayez de sauvegarder la session.

Égaliseur paramétrique 1 bande

Cet égaliseur paramétrique à une seule bande est utile pour amplifier ou atténuer une gamme unique de fréquences. Par exemple, si vous souhaitez juste donner du brillant au chant Lead, sélectionnez ce correcteur. Sa plage d'accentuation/atténuation est de ±15 dB.

Paramètre	Description
Gain	Règle le niveau d'atténuation (-) ou d'accentuation (+) de la bande de fréquence sélectionnée. Plage : -15 dB à +15 dB
Fréquence	Détermine la plage de fréquences à atténuer ou à accentuer avec le réglage de gain. Plage : 80 Hz à 16 kHz
Largeur de bande	Règle la largeur de plage de fréquences de la bande attenuée ou accentuée par le réglage de gain. Plage: 1 à 36 demi-tons.

Égaliseur baxendall 1 bande

Cet égaliseur Baxendall à une seule bande est utile pour corriger une plage de fréquences unique. Par exemple, pour une accentuation légère des basses, il est inutile d'utiliser un correcteur à trois bandes. Il suffit de désigner le Baxendall grave, puis de régler le gain et la fréquence. Ce correcteur offre un gain de ± 15 dB.

Baxendall grave ou... baxendall aigu

Paramètre	Description
Type	Permet de sélectionner un filtré Baxendall grave ou aigu.
Gain	Règle l'atténuation (-) ou l'accentuation (+) du filtré. Plage : -15 dB à +15 dB
Fréq. de coupure	Règle la fréquence de coupure du filtré. Plage : 80Hz à 16kHz

3-Band EQ

Ce correcteur polyvalent dispose d'un Baxendall grave et aigu et d'un correcteur paramétrique des mediums. Gain maximal de ± 24 dB par bande.

Bax. grave Bande Médium Bax. aigu

Remarque: Le

Le réglage signal traité/non traité d'un équaliseur doit normalement être réglé sur 100% pour éviter tout résultat inattendu.

Configurer un égaliseur paramétrique

1. Augmentez le gain de la bande sur laquelle vous travailliez. Ceci vous permet d'entendre plus facilement l'effet du filtré.
2. Réduisez la largeur de bande si vous travailliez dans les mediums.
3. Modifie à présent la fréquence de filtrer pour tracer les fréquences à traiter.
4. Réduisez le gain pour atténuer la fréquence incriminée.
5. Augmentez la largeur de bande pour obtenir un traitement plus naturel.
6. Peaufinez les réglages au besoin.

Paramètre	Description
Gain Baxendall aigu	Règle l'atténuation (-) ou l'accentuation (+) du Baxendal aigu. Plage : -24 dB à +24 dB
Fréq. Bax. aigu	Règle la fréquence de coupure du filtre Baxendal aigu. Plage : 4 kHz à 16 kHz
Gain bande Médium	Règle l'atténuation (-) ou l'accentuation (+) de la bande Médium. Plage : -24 dB à +24 dB
Fréquence Médium	Détermine la fréquence du filtre paramétrique Médium. Plage : 200 Hz à 3 kHz
Largeur de bande Médium	Détermine la largeur de bande du signal traité par le filtre Médium. Plage : 1 demi-tn à 1 octave
Gain Baxendall grave	Règle l'atténuation (-) ou l'accentuation (+) du Baxendal grave. Plage : -24 dB à +24 dB
Fréq. Bax. grave	Règle la fréquence de coupure du filtre Baxendal grave. Plage : 50 Hz à 800 Hz

Égaliseur 4 bandes

Ce correcteur 4 bandes dispose de deux filtres Baxendall (grave et aigu) et de deux bandes mediums paramétriques. Gain maximal de ± 24 dB par bande.

Remarque : Le réglage signal traité/non traité d'un équaliseur doit normalement être réglé sur 100% pour éviter tout résultat inattendu.

Pour de plus amples informations, voir page 62.

Bas grave Bande medium 1 Bande medium 2 Bas aigus

Paramètre	Description
Gain Baxendall aigu	Règle l'atténuation (-) ou l'accentuation (+) du Baxendal aigu. Plage : -24 dB à +24 dB
Fréq. Bax. aigu	Règle la fréquence de coupure du filtrtre Baxendal aigu. Plage : 4 kHz à 16 kHz
Gain bande Médium 2	Règle l'atténuation (-) ou l'accentuation (+) de la bande Médium 2. Plage : -24 dB à +24 dB
Fréquence Médium 2	Détermine la fréquence du filtrtre paramétrique Médium 2. Plage : 1 kHz à 8 kHz
Largeur de bande Médium 2	Détermine la largeur de bande du signal traité par le filtrtre Médium 2. Plage : .01 octave à 1 octave
Gain bande Médium 1	Règle l'atténuation (-) ou l'accentuation (+) de la bande Médium 1. Plage : -24 dB à +24 dB
Fréquence Médium 1	Détermine la fréquence du filtrtre paramétrique Médium 1. Plage : 200 Hz à 3 kHz
Largeur de bande Médium 1	Détermine la largeur de bande du signal traité par le filtrtre Médium 1. Plage : .01 octave à 1 octave
Gain Baxendall grave	Règle l'atténuation (-) ou l'accentuation (+) du Baxendal grave. Plage : -24 dB à +24 dB
Fréq. Bax. grave	Règle la fréquence de coupure du filtrtre Baxendal grave. Plage : 50 Hz à 800 Hz

Auto-wah

Cet effet produit le son d’une wah-wah de guitare. Le balayage du filtre "Wah" est déclenché automatiquement en fonction de l’amplitude de l’enveloppe du signal. L’effet de wah automatique convient parfaitement aux sons de guitare ou de basse.

La wah automatique est un filtre passe-bande dont la fréquence peut être balayée vers le haut ou vers le bas par un suiveur d'enveloppe, qui suit le volume du signal d'entrée. Le paramètre de sensibilité d'enveloppe vous permet de régler le suiveur d'enveloppe en fonction des signaux d'entrée. Cette « enveloppe » ou ce contour de volume contrôle la fréquence du filtre de passage-bande afin qu'elle soit balayée vers le haut ou vers le bas sur chaque note. Le réglage d'attaque contrôle la vitesse de déclenchement de l'effet sur chaque note. Lorsque le niveau du signal d'entrée diminue, le filtre balaye à nouveau selon la vitesse déterminée par le paramètre de rétablissement.

La direction de la wah permet un balayage de la fréquence du filtre vers le haut ou vers le bas. Utilisez une fréquence plus élevée lorsque la wah se déplace vers le bas.

Paramètre	Description
Direction Wah	Balayage vers le haut ou vers le bas de la Wah.
Sens. enveloppe	Détermine avec qu'elle précision la Wah suit le signal d'entrée. Plage : -12 dB à +18 dB
Attaque enveloppe	Détermine la vitesse de réponse de la Wah en fonction du signal d'entrée. Plage : 0 ms à 500 ms
Rétablissement d'enveloppe	Détermine la vitesse de fin de la Wah par rapport au signal d'entrée. Plage : 10 ms à 1000 ms
Plage de balayage	Détermine l'amplitude de balayage de la Wah. Plage : 0 % à 100 %
Fréquence de filtré	Détermine la fréquence du filtré passe-bande. Plage : 80 Hz à 2400 Hz
Largeur de bande	Détermine la largeur de bande du filtré passe-bande. Plage : 1 Hz à 800 Hz

Un retard de l'ordre de 15-20 milliseconds est trop court pour être un écho, mais est très bien perçu par l'oreille comme un son distinct. Si le retard est modifié dans cette plage, un effet appelé chorus est obtenu, donnant l'illusion de sources sonores multiples. Une légère réinjection sert à accroître l'effet. Une vitesse de LFO très lente est commune pour obtenir un effet réaliste. Une vitesse plus rapide peut être utile avec une profondeur LFO minimale (.2). Comme il s'agit d'un chorus stéréo, vous disposez d'un paramètre de phase de LFO qui peut être utilisé pour élargir le champ stéréo de l'effet.

Paramètre	Description
Délambdai	Temps de retard de 0 à 20 ms. Plage : 0 ms à 20 ms
Réinjection	Déterminé le niveau de sortie réinjecté en entrée de l'effet. Plage : 0 % to 100 %
Vitesse LFO	Fréquence de l'oscillateur basse fréquence. Plage : .01 Hz à 10 Hz
Profondeur LFO	Déterminé l'incidence du LFO sur le temps de retard. Accroit l'amplitude de l'effet de Chorus. Plage : 0 % à 100 %
Formed'onde LFO	Sélectionnez sinusoïde ou triangle.
Phase LFO L/R	Contrôle la largeur stéreo en modifiant le déphasage de la forme d'onde du LFO entre les canaux gauche et droit. Plage : -180° à +180°

Compresseur

Dans leur forme la plus simple, les compresseurs sont des régulateurs automatiques de gain. Lorsque le volume est trop fort, le compresseur le réduit automatiquement. Les compresseurs sont utiles pour les applications musicales car ils permettent d'enregistrer un signal de niveau plus élevé sans surcharger le périphérique d'enregistrement. Alors que le compresseur réduit le gain du signal, vous devez vous demander comment il peut remonter le niveau du signal. Un contrôle de gain de sortie vous permet d'augmenter le gain en sortie du compresseur afin de compenser la perte de niveau. Le niveau général est plus élevé et n'est réduit que lorsque le niveau du signal est trop élevé. Ce seuil est le réglage le plus important du compresseur.

Réglages élémentaires

Les trois principaux réglages d'un compresseur sont le contrôle du taux, le contrôle du seuil et le contrôle du gain.

Si le signal est inférieur au seuil, aucun traitement n'est appliqué. Les signaux supérieurs au seuil reçoivent une réduction de gain déterminée par le taux. Ce réglage vous permet de contrôler la plage dynamique du signal d'entrée. Par exemple, si vous ne souhaitez réduire que les crêtes de signaux les plus élevés, réglez le seuil de sorte que l'afficheur de réduction de gain n'indique la compression que lors de ces crêtes. L'une des erreurs les plus courantes lors de l'utilisation des compresseurs est de définir un seuil trop bas. Ceci ajoute du bruit alors que le compresseur réduit toujours le volume.

Le réglage de taux déterminé l'action du compresseur sur le signal. Plus le taux est élevé, plus la réduction appliquée est importante. Si le taux est assez élevé (supérieur à 10:1), le compresseur empêche le signal de dépasser le seuil. Dans ce cas, le compresseur agit comme un limiteur, fixant une limite supérieure dans le niveau du signal. Les taux allant de 2:1 à 6:1 correspondent généralement à une compression alors que les taux supérieurs à 10:1 s'approchent à la limitation.

Le réglage de gain de sortie remonte le niveau du signal après le traitement. Si vous n'augmentez pas le gain de sortie, le niveau du signal compressé est inférieur au niveau d'entrée.

Deux autres réglages importants sont l'attaque et le rétablissement. L'attaque contrôle la vitesse à laquelle le gain est réduit lorsque le signal dépasse le seuil. Le rétablissement contrôle la vitesse à laquelle le gain retrouve une valeur normale lorsque le signal est de nouveau inférieur au seuil. Une attaque d'environ 10 milliseconds retarde le début de la compression pendant un laps de temps assez long pour préserver les transitoires d'attaque des guitares, des basses ou des percussions tout en permettant la compression du reste du signal. Des valeurs de rétablissement plus importantes sont généralement utilisées pour réduire l'effet de "pompage". Cependant, n'augmentez pas trop le temps de rétablissement ou le compresseur ne disposera pas du temps nécessaire à sa récupération avant l'apparition du signal suivant. Les réglages d'attaque et de rétablissement sont généralement utilisés pour adoucir l'action du compresseur, mais ils peuvent également être utilisés pour créer des effets spéciaux. Le paramètre de pré-retard permet au détecteur de niveau d'anticiper jusqu'à 4 milliseconds afin d'anticiper sur les crêtes du signal. L'insertion de pré-retard dans le trajet du signal permet d'obtenir ce résultat. Cette technique d'anticipation permet d'utiliser des temps d'attaque plus lents entrainant toutes les crêtes de signal. Ce paramètre est particulièrement efficace sur les batteries et percussions. L'afficheur de niveau d'entrée vous permet de surveiller le niveau du signal d'entrée. Vous pouvez toujours essayer d'augmenter le niveau du signal en du compresseur si vous le pouvez.

L'afficheur de réduction de gain indique la réduction de gain appliquée. Il varie de droite à gauche, et non de gauche à droite comme avec les afficheurs conventionnels.

Paramètre	Description
Threshold	Le seuil déterminé le point à partir duquel la compression est appliquée au signal d'entrée. Plage : -60 dB à +12 dB
Ratio	Déterminé le taux de compression du traitement. Plage : 1:1 à ∞:1
Post Gain	Remonte le niveau de sortie du signal pour compenser le traitement. Plage : -60 dB à +60 dB
Attack	Déterminé la vitesse de déclenchement de l'effect une fois que le niveau du signal passé au-dessus du seuil. Plage : .1 ms à 500 ms
Release	Détermine le temps mis par le traitement pour cesser, une fois que le niveau du signal d'entrée est repassé en-dessous du seuil. Plage : 50 ms à 3000 ms
Pre-Delay	Permet d'utiliser un temps d'attaque plus long tout entraitant les pointes de signal. Plage : 0 ms à 3 ms

Niveau d'entrée... Affiche le niveau du signal d'entrée.

Gain Reduction - Affiche la réduction de gain appliquée.

Distorsion

La plupart des processeurs tendent à minimiser la distorsion, mais pas celui-ci ! L'unique but de cet effet est d'ajouter de la distorsion, et ceci en grande quantité. Cet effet offre un type de distorsion "Fuzz", particulièrement efficace sur les guitares, les basses, les orgues, les pianos électriques, etc.

Le signal d'entrée passe tout d'abord par un filtre passe-bas. La fréquence de coupure du filtre passe-bas vous permet de contrôler les harmoniques générées par l'étage de saturation. L'étage de saturation dispose d'un réglage Edge qui détermine le niveau de distorsion ajouté. Un filtre passe-bande suit l'étage de saturation. Le réglage d'équalisation vous permet de sélectionner une bande de fréquences particulière. La largeur de bande de l'équalisation est réglable autour de la fréquence centrale. Au final, un réglage de gain vous permet de compenser toute perte de gain due au traitement.

Utilisez le réglage signal traité/non traité associé au réglage Edge pour réduire le niveau de la distorsion, ou dans un moment de folie, réglez le tout sur 11!

Paramètre	Description
Pre EQ LP Cutoff	Détermine les haute fréquences en entrées de la distorsion. Plage : 80 Hz à 24 kHz
Edge	Détermine le taux de saturation et les harmoniques génériées. Plage : 0-100
Gain	Volume de sortie de l'effet. Plage : -60 dB à 0 dB
Post EQ Center Freq.	Détermine la fréquence du filtre passe-bande de sortie. Plage : 80 Hz à 24 kHz
Post EQ Bandwidth	Détermine la largeur du filtre passe-bande de sortie. Plage : 80 Hz à 24 kHz

Flanger

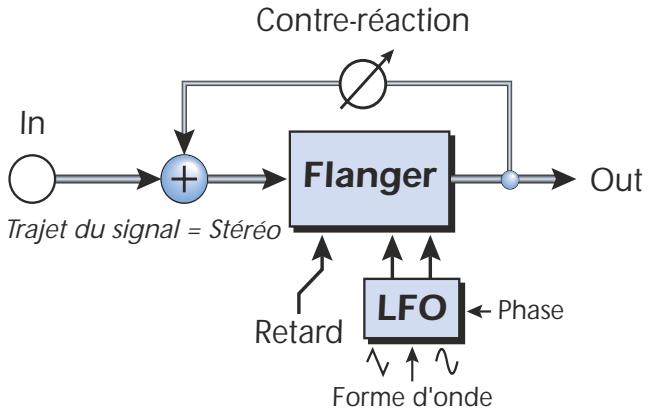

Les Flangers sont des délaiss à retard très court dont le signal de sortie est mélangé au signal initial. Le mélange du signal initial et des signaux retardés entraîne des déphasages multiples connus sous le nom de filtrage en peigne. Étant donné que les Flangers sont des filtres, ils sont plus adaptés aux signaux riches en harmoniques.

L'effet dispose d'un oscillateur basse fréquence permettant de faire varier lentement le temps de retard. Ceci crée un effet de balayage riche sur les variations de phase. Le niveau de contre-réaction accentue les déphasages, intensifiant l'effet. Vous pouvez inverser le signal de contre-réaction en choisissant une valeur négative. L'inversion du signal de contre-réaction crée des crêtes dans le filtre de déphasage et approfondit l'effet.

Paramètre	Description
Delay (retard)	Déterminé le retard initial du Flanger de 0 à 4 ms par pas de 1 millisecond. Permet d'adapter le Flanger à une plage de fréquence spécifique. Plage : .01 ms à 4 ms
Feedback (contra- réaction)	Déterminé le niveau du signal de sortie réinjecté en entrée et accroît la résonance. Les valeurs négatives peuvent produit des effets de Flanger intenses avec certains signaux. Plage : 0 % à 100 %
Vitesse LFO	Fréquence de balayage du Flanger. Plage : .01 Hz à 10 Hz
Profondeur LFO	Déterminé l'incidence du LFO sur le temps de retard. Plage : 0% à 100 %
Forme d'onde LFO	Sélectionnez sinusoise ou triangle.
LFO L/R Phase	Déterminé la largeur du champ stéréo en modifiant le déphasage gauche/droite. Plage : -180° à +180°

Cet effet inhabituel est parfois appelé "modulation de bande unilatérale". La transposition de fréquence transpose les harmoniques du signal d'une valeur fixe exprimée en Hz. Les harmoniques n'ont alors plus aucun rapport normal avec le signal. À l'opposé, les harmoniseurs conservent le rapport harmonique du signal et sont ainsi utilisés à des fins plus musicales.

Ceci ne peut pas dire que le Frequency Shifter ne peut pas être utilisé de façon musicale. Les petits intervalles de transposition (1 Hz et moins) produisent un son très riche de Chorus ou de Phasing. Pour obtenir des effets moins naturels, montez le réglage de fréquence. Les fréquences peuvent être transposées de 0,1 Hz à 24kHz. Vous pouvez également augmenter la transposition d'un côté et la diminuer de l'autre.

Vous pouvez également saisir les fréquences exactes pour une résolution de 1/10ème de Hz.

Comparaison entre harmonisation et Frequency Shifting

Harmonique	Original (Hz)	Harmoniseur (100 Hz)	Frequency Shifter (100 Hz)
1	200	300	300
2	400	600	500
3	600	900	700
4	800	1200	900
5	1000	1500	1100
6	1200	1800	1300
7	1400	2100	1500
8	1600	2400	1700

Paramètre	Description
Fréquence	Détermine le nombre de Hz ajoutés ou soustraits à chaque harmonique du signal. Plage : 0,01 Hz à 24 kHz
Direction Left	Transposition vers le haut ou vers la bas du canal gauche.
Direction Right	Transposition vers le haut ou vers la bas du canal droit.

Les premiers compresseurs développés dans les années 1950 étaient basés sur des cellules optiques de gestion du gain à action lente capables de contrôler le niveau des signaux d'une manière sociale extrêmement subtile. Cet effet est une recreated numérique des amplificateurs de cet effet Vintage.

L'amplificateur Leveling utilise un "retard d'anticipation" important pour appliquer une faible réduction de gain. À cause de ce retard, l'amplificateur Leveling ne convient pas aux applications qui nécessitent une gestion en temps réel du niveau des signaux. Ce compresseur doux et régulier est adapté aux situations dans lesquelles le retard ne pose aucun problème, par exemple lors du contrôle d'un mixage ou de la compression d'un morceau stéréo préenregistré.

Le gain de sortie est le seul réglage liant sur cet amplificateur. Ce réglage est utilisé pour compenser la perte de niveau due à la compression. Le taux de compression est fixé à environ 2.5:1. Si une crête importante est détectée, l'effet augmente automatiquement le taux de compression pour conserver un niveau de sortie homogène.

L'afficheur de réduction de gain indique la réduction de gain appliquée. Comme cet afficheur la réduction du gain, il varie de droite à gauche, et non de gauche à droite comme avec les compteurs conventionnels.

Gain de sortie

Augmente le niveau de sortie pour compenser la perte de niveau due à la compression. Plage ; 0 dB à 36 dB

Lite reverb

La réverbération est une simulation d'un espace naturel tel qu'une pièce ou une salle. L'algorithme de réverbération stéréo est conçu pour simuler diverses salles, pièces et espaces réverbérants.

Le temps de chute définit le temps nécessaire à l'affaiblissement ou à l'extinction du son réfléchi par la pièce. Le diagramme ci-après illustre une enveloppe de réverbération type.

Au bout d'une courte période de pré-retard, les échos provenant des murs les plus proches ou du plafond se font entendre. Ces premiers échos ou premières réflexions varient enormément en fonction du type de la pièce. Quelque temps après la fin du groupe de premières réflexions, la chute de réverbération (un nuage dense de réflexions murales complexes) commence et s'affaiblit en fonction du temps réglé par le paramètre du temps de déclin. Le paramètre Reverberance contrôle la densité et la transition entre les premières réflexions et le corps de la réverbération.

L'énergie haute fréquence a tout d'abord tendance à s'affaiblir lorsqu'un son se dissipe dans une pièce. Le paramètre High Frequency Decay Factor détermine le temps nécessaire à l'extinction des hautes fréquences, et ainsi modifie les caractéristiques de la pièce. Les pièces dont la surface est lisse et dure sont plus sujettes aux réflexions et l'atténuation des hautes fréquences est moins importante. Les pièces pourvues de matériaux absorbant le son, tels que des rideaux ou des personnes physiques, offrent une atténuation haute fréquence plus importante.

Le paramètre Low Frequency Decay Factor détermine le temps de déclin des basses fréquences.

Paramètre	Description
Decay Time	Temps de déclin de réverbération. Plage : 0 % à 100 %
HF Decay Factor	Vitesse d'atténuation des haute fréquences. Les haute fréquences durent plus longtemps avec un pourcentage élevé. Plage : 0 % à 100 %
LF Decay Factor	Vitesse d'atténuation des basses fréquences. Les basses fréquences durent plus longtemps avec un pourcentage élevé. Plage : 0 % à 100 %
Early Reflections	Volume des premières réflexions sur les murs. Plage : 0 % à 100 %
Reverberance	Transition entre les premières réflexions et le nuage de réverbération. Plage : 0 % à 100 %

Délais mono - 100, 250, 500, 750, 1500, 3000

Les délais font une copie de l'audio en entrée, la conservent en mémoire, puis la lisent après un temps défini. La valeur de délai fait référence au temps de retard maximum disponible. Les six longueurs, de 100 ms à 3 secondes, vous permettent d'utiliser l'effet adapted en optimisant les ressources mémoire disponibles.

Les retards longs produisent des échos, les retards courts peuvent être utilisés pour les effets de doublage. Les retards très courts peuvent être utilisés pour produire des effets résonnants de Flanger ou de filtré en peigne (utilisez la réinjection). Les signaux stéréo sont mélangés en mono en entrée du délai.

Le circuit de réinjection (contre-réaction) injecte le signal de sortie retardé en entrée. Lors de la création des effets d'écho, ce paramètre détermine le nombre de répétitions. Avec les délais courts, le réglage de Feedback agit comme un réglage de résonance, augmentant l'effet de filtré en peigne produit par la ligne à retard. Filtres en peigne : Voir page 68.

Un filtre hautes fréquences situé dans le circuit de réinjection atténue les hautes fréquences à chaque traitement par la ligne à retard. Cette opération, qui simule l'absorption naturelle des fréquences élevées d'une pièce, peut également être utilisée pour simuler les échos à bande.

Le réglage Wet/Dry détermine le mixage du signal traité avec le signal original.

Paramètre	Description
Delay Time	Détermine la durée du retard en milliseconds. (par pas minimum de 0,01ms)
Mono Delay 100	Plage : 1 millisecond à 100 milliseconds
Mono Delay 250	Plage : 1 millisecond à 250 milliseconds
Mono Delay 500	Plage : 1 millisecond à 500 milliseconds
Mono Delay 750	Plage : 1 millisecond à 750 milliseconds
Mono Delay 1500	Plage : 1 millisecond à 1.5 secondes
Mono Delay 3000	Plage : 1 millisecond à 3 secondes
Feedback	Détermine le niveau du signal traité réinjecté en entrée, c'est-à-dire le nombre de répetitions. Plage : 0 % à 100 %
High Freq. Rolloff	Attenue les haute fréquences du signal traité dans la boucle de réinjection. Plage : 0 % à 100 %

Un effet de Phasing produit un nombre fixe de déphasages dans le spectre audio qui peuvent être balayés vers le haut et vers le bas au rythme d'un oscillateur BASSE fréquence (LFO). Ceci crée un son aérien et tourbillonnant sur les sources riches en harmoniques. Le Phasing a été inventé dans les années 1970 et le son caractéristique de cet appareil évoque cette ère musicale.

En réglant la profondeur du LFO sur zéro et en activant le centre du LFO, un filtrage à déphasages multiples est créé.

Paramètre	Description
LFO Center	Définit le décalage initial du LFO et modifie la position des déphasages. Plage : 0 % à 100 %
Feedback	Augmente la profondeur du déphasage. Plage : 0 % à 100 %
LFO Rate	Contrôle la vitesse de balayage de l'oscillateur basse fréquence. Plage : 0,01 Hz à 10 Hz
LFO Depth	Détermine la profondeur du LFO. Plage : 0 % à 100 %
Waveform	Sélectionne une onde sinusoidale ou triangulaire pour le LFO
LFO L/R Phase	Contrôle la largeur stéreo en réglant le déphasage entre les signaux gauche et droit. Plage : -180° à +180°

Haut-parleur tournant

Il s'agit d'une simulation de la rotation d'un haut-parleur utilisé avec les orgues. Les haut-parleurs tournants ont été inventés pour donner au son des orgues une animation de type orgues à tuyaux, mais ce son particulier est devenu une légende à part entière. La rotation d'un son dans une pièce crée un effet Doppler, ainsi que de nombreux autres effets acoustiques complexes et agréables. Cet effet dispose d'une fonction d'accélération et de ralentissement lorsque vous basculez entre les deux vitesses.

Paramètre	Description
Speed (vitesse)	Bascule entre les vittesses rapide ou lente avec une accelération et un ralentissement entre les changements de vitesse.

Simulateur d'enceinte

Le simulateur d'enceintes offre des réponses réaliste d'enceintes guitare et s'utilise avec une guitare, une basse ou un synthétiseur. Douze enceintes célèbres sont disponibles. Un seul paramètre est associé à cet effet. Sélectionnez simplement l'enceinte puis écoutez. Cet effet doit normalement être utilisé avec le réglage signal traité/nontraité réglé sur 100%

Enceinte	Description
British Stack 1 & 2	Modélisé à partir d'un Stack anglais à 8 haut-parleurs.
British Combo 1-3	Modélisé à partir d'un Combo anglais à 2 haut-parleurs.
Tweed Combo 1-3	Modélisé à partir d'un Combo américain à 2 HP des années 1950.
2 x 12 Combo	Modélisé à partir d'un Combo américain à 2 HP des années 1960.
4 x 12 Combo	Modélisé à partir d'un Combo américain à 4 HP des années 1960.
Metal Stack 1 & 2	Modélisé à partir d'un Stack de puissance moderne.

Délai stéréo - 100, 250, 550, 750, 1500

Les délais stéréo sont de véritables délais stéréo dont les canaux gauche et droit sont totalement indépendants. Le temps de retard maximum est donné dans le nom du délai. Les cinq durées de retard disponibles (de 100 ms à 1,5 s) vous permettent d'utiliser l'effet le mieux adapté à vos besoins tout en optimisant les ressources mémoire.

Etant donné que les canaux gauche et droit offrent des temps de retard différents, vous pouvez créer un effet de panoramique en augmentant la durée d'un des retards. Les temps de retard très courts associés à une réinjection élevée peuvent également être utilisés pour créer des effets de voix de robot. Utilisez des temps plus longs pour superposer des lignes musicales différentes.

Paramètre	Description
Left Delay Time	Définit le retard du canal gauche en milliseconds.
Right Delay Time	Définit le retard du canal droit en milliseconds.
Delay Time (L & R)	(pas minimum de 0,01 ms entre réglages)
Stereo Delay 100	Plage : 1 millisecond à 100 milliseconds
Stereo Delay 250	Plage : 1 millisecond à 250 milliseconds
Stereo Delay 550	Plage : 1 millisecond à 550 milliseconds
Stereo Delay 750	Plage : 1 millisecond à 750 milliseconds
Stereo Delay 1500	Plage : 1 millisecond à 1,5 seconde
Feedback	Détermine le niveau du signal traité réinjecté en entrée, c'est-à-dire le nombre de répétitions. Plage : 0 % à 100 %
High Freq. Rolloff	Attenue les hautes fréquences du signal traité dans la boucle de réinjection. Plage : 0 % à 100 %

Réverbération stéréo

La réverbération est une simulation d'un espace naturel tel qu'une pièce ou une salle. L'algorithme de réverbération stéreo est conçu pour simuler diverses salles, pièces et espaces réverbérants. Le temps de chute définit le temps nécessaire à l'affaiblissement ou à l'extinction du son réfléchi par la pièce. Le diagramme ci-après illustre une enveloppe de réverbération type.

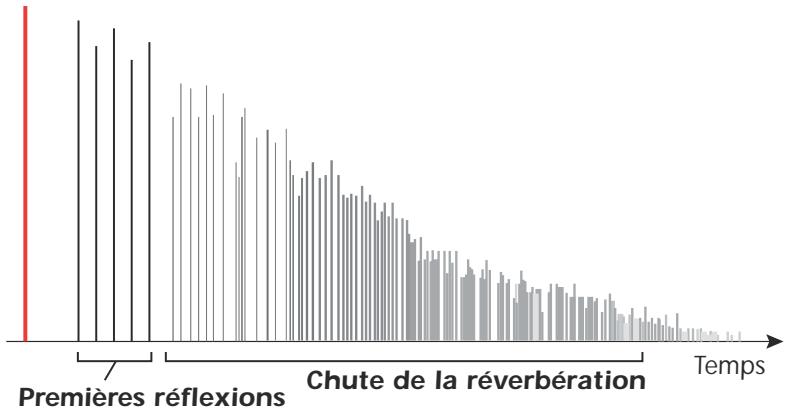

Au bout d'une courte période de pré-retard, les échos provenant des murs les plus proches ou du plafond se font entendre. Ces premiers échos ou premières réflexions varient enormément en fonction du type de la pièce. Quelque temps après la fin du groupe de premières réflexions, la chute de réverbération (un nuage dense de réflexions murales complexes) commence et s'affaiblit en fonction du temps réglé par le paramètre du temps de déclin. La diffusion est la quantité d'émission et la densité du nuage de la chute de la réverbération. Les pièces dont la surface est complexe représentent une diffusion plus importante que les pièces nues. L'énergie haute fréquence a tout d'abord tendance à s'affaiblir lorsqu'un son se dissipe dans une pièce. Le paramètre d'atténuation des hautes fréquences déterminé le temps nécessaire à l'extinction des hautes fréquences, et ainsi modifie les caractéristiques de la pièce. Les pièces dont la surface est lisse et dure sont plus sujettes aux réflexions et l'atténuation des hautes fréquences est moins importante. Les pièces pourvues de matériaux absorbant le son, tels que des rideaux ou des personnes physiques, offrent une atténuation haute fréquence plus importante. Le paramètre d'atténuation des basses fréquences déterminé le temps nécessaire à l'atténuation totale des basses fréquences. Ce contrôle détermine la résonance grave de la pièce.

Paramètre	Description
Decay Time	Durée de chute de réverbération de 1,5 à 30 secondes. Plage : 1,5 à 30 secondes
Early Reflections Level	Volume des premières réflexions. Plage : 0 % à 100 %
Early/Late Reverb Bal	Équilibre entre premières réflexions et chute de réverbération. Plage : 0 % à 100 %
Late Reverb Delay	Temps entre les premières réflexions et les chutes de la réverbération. Plage : 1 ms à 350 ms
Diffusion	Diffusion de la chute de réverbération. Plage : 0 % à 100 %
High Freq. Damping	Vitesse d'attenuation des haute fréquences. Plage de facteur d'ammortissement : -10 à +3
Low Freq. Damping	Vitesse d'attenuation des basses fréquences. Plage de facteur d'ammortissement : -10 à +3

Morphing vocal

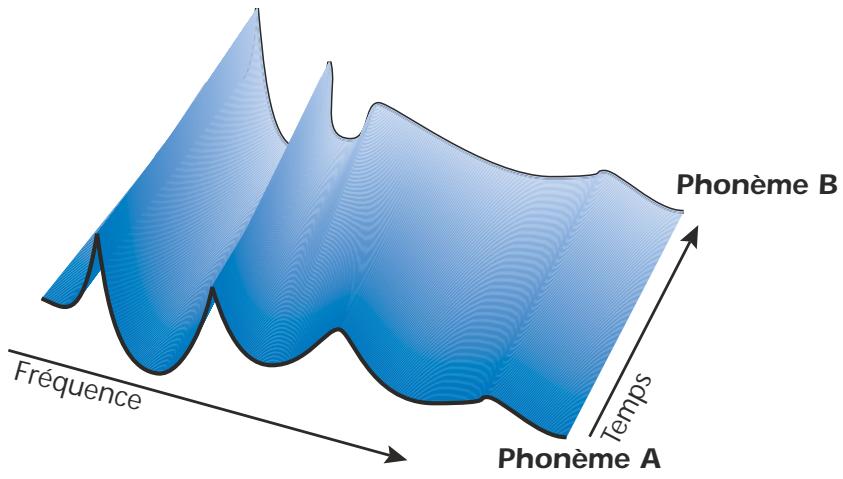

Cet effet vous permet de choisir entre deux phonèmes et leur morphing à l'aide d'un LFO. Les phonèmes sont les consonnes et voyelles utilisées pour l'articulation des sons de la parole. Il existe trente phonèmes différents disponibles dont la hauteur peut être décalée vers le haut ou vers le bas pour obtenir encore plus d'effets. Pour utiliser le Morphing vocal, il vous suffit de sélectionner un phonème A et un phonème B dans la liste des trente phonèmes. Le LFO opère alors automatiquement un morphing avant et arrière entre deux phonèmes sélectionnés, créant des articulations vocales intéressantes. La vitesse de LFO est réglable et vous pouvez choisir entre les formes d'onde sinusoidale, triangulaire ou en dent de scie. Les ondes sinusoidale et triangulaire s'affaiblissent en douceur. L'onde en dent de scie s'affaiblit progressivement, puis se redresse brusquement. Lorsque la fréquence du phonème A ou B est transposée vers le haut ou vers le bas, des effets complètement nouveaux peuvent être produits. Ces contrôles de fréquence peuvent être utilisés pour régler les fréquences de phonème.

Liste des phonèmes disponibles

Paramètre	Description
Phoneme A	Sélectionne l'un des phonèmes disponibles pour le phonème A.
Phoneme A Tuning	Augmente ou diminue la fréquence du phonème A sur deux octaves par intervalles d'un demi-ton. Plage : -24 à +24 demi-tons
Phoneme B	Sélectionne l'un des phonèmes disponibles pour le phonème B.
Phoneme B Tuning	Augmente ou diminue la fréquence du phonème A sur deux octaves par intervalles d'un demi-ton. Plage : -24 à +24 demi-tons
LFO Rate	Contrôle la vitesse de Morphing en aller et-retour des phonèmes. Plage : 0,01 Hz à 10 Hz
LFO Waveform	Sélectionne la forme d'onde du morphé.

Les effets accélérés par composants matériels du système audio-numérique E-MU peuvent être utilisés comme insertions VST dans Cubase. Les effets PowerFX E-MU vous permettent d'utiliser les effets DSP PatchMix dans Cubase sans charger votre CPU.

Les effets PowerFX E-MU disposent d'une fonction d'alignement temporel qui compense automatiquement les latences système et assure la synchronisation des signaux audio dans la chaîne VST (si l'application hôte le permet).

Les effets PowerFX E-MU ne sont pas disponibles avec les fréquences d'échantillonnage de 88,2 kHz, 96 kHz, 176,4kHz et 192kHz. Cubase SX/SL/LE 2.0, Nuendo et Sonar (avec I'adaptateur Cakewalk VST 4.4.1) permettant la compensation automatique des temps de retard VST 2. X.

Paramètre	Description
PowerFX On/Off	Active ou bypassé les effets PowerFX E-MU.
FX Palette	Sélectionné un effet interne “Core” ou un multi-effet.
Insertions d'effets	Tirez et déposez ici les effets depuis la palette FX.
Leds de signal	S'allument en bleu en présence d'un signal en entrée ou en sortie.
Paramètres d'effet	Sélectionné l'effect souhaité dans la section d'insertion centrale, et réglez le niveau traité/non traité et les paramètres de l'effect.
Presets d'effets	Sélectionné dans la liste des Presets.
Édition de Preset	Cliquez pour auvegarder, supprimer, renomer ou replacer un Preset utilisé. Voir “Section des Presets utiliser” pour de plus amples informations.

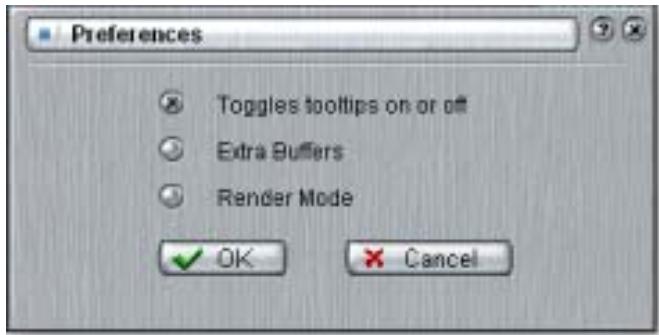

Préférences	Le menu Preferences vous permet de : • Activer/désactiver les astuces sur les outils • Extra Buffers - Cochez si vous obtenez trop de décrochages lorsque vous utilisez PowerFX E-MU avec votre application VST. Cochez cette case si vous utilisez Fruity Loops. • Mode de rendu - Lance le rendu en temps réel dans les applications non compatibles avec le rendu en temps réel (WaveLab, SoundForge).

Configuration et utilisation de powerfx e-mu :

Configuration dans Cubase ou Cubasis

1. Lancez Cubase ou Cubasis.
2. Placez PowerFX E-MU dans une insertion ou un départ Aux dans Cubase (dans le répertoire EMU des Plug-Ins VST).
3. Appuyez sur la touche Insert Edit de Cubase pour afficher la fenêtre du Plug-In PowerFX E-MU indiquée plus haut.

Configuration de PowerFX E-MU

1. Vérifiez que le bouton soit allumé, ce qui indique que l'effet E-MU Power FX est actif. Les témoins bleus "Signal Present" s'allument si E-MU PowerFX est correctement affecté dans un trajet de signal.
2. Tirez les effets souhaités de la palette d'effets vers l'insertion centrale.
3. Cliquez sur l'effet à opérer dans la zone d'insertion centrale (elle s'allume en jaune), puis réglez les paramètres d'effets dans la section de droite de la fenêtre.
4. Vous pouvez aussi sélectionner les Presets utilisés dans la section sous les paramètres d'effets. Voir "Section des Presets utilisés".

Compensation des retards (en cas de besoin)

Si vous utilisez Cubase VST 5.1, vous devez insérer un Plug-In E-Delay Compensator dans les autres pistes audio pour conserver l'alignement temporel.

1. Insérez simplement un Plug-In E-Delay Compensator dans la même insertion utilisée pour le PowerFX E-MU sur les autres pistes audio. C'est tout.

L'utilisation d'un Driver autre que "E-MU ASIO" peut produire des résultats médiocres lorsque vous utilisez PowerFX E-MU.

Automation de powerfx E-MU

PowerFX E-MU peut être automatisé dans Cubase LE (ou autre) comme tout autre effet VST. Lorsque l'écriture de l'automation est activée dans Cubase, les modifications apportées aux réglages dans la fenêtre de PowerFX E-MU lors de la lecture sont enregistrées sur une piste "Audio Mix" spéciale située en bas de la fenêtre d'arrangement. Lorsque la lecture de l'automation est activée, les variations sont appliquées en temps réel.

Enregistrement des modifications de réglage de powerfx e-mu dans cubase le

1. Enregistrez une piste dans Cubase en utilisant PowerFX E-MU en insertion de voie.
2. Revenez au début du morceau et activez l'écriture de l'automation en appuyant sur le bouton WRITE , qui s'allume (Consultez la documentation de Cubase LE ou de l'application que vous utilisez).
3. Placez la fenêtre PowerFX E-MU en avant-plan et sélectionnez l'effet à automatiser. Les paramètres d'effets s'affichent à l'écran TV. Vérifiez que la touche bleue "On" est allumée.
4. Appuyez sur le bouton Play de la zone de transport de Cubase. La lecture du morceau commence.
5. Réglez les paramètres PowerFX. Revenez au début du morceau.
6. Désactivez l'enregistrement de l'automation et activez la lecture de l'Automation

Lancez le morceau en lecture pour contrôler les changements.

1. Pour opérer l'automation, activez au préalable les fonctions "Automation Write" et "Automation Read" et appuyez sur Play. Cubase/Cubasis commence à remplacer les données lors que vous modifiez un réglage.
2. Si vous n'aimez pas le résultat, sélectionnez Show Used Automation dans le menu Project. La fenêtre Automation Subtrack s'affiche. Cliquez dans la zone Parameter et sélectionnez Remove Parameter.

Remarque : Ceci ne fait qu'effacer un paramètre d'automation de la sous-piste Automation Subtrack. Pour effacer plusieurs réglages, répétez la procédure. Consultez le mode d'emploi de Cubase LE sur l'automation.

Disponibilité des ressources powerfx e-mu

Étant donné que vous pouvez utiliser simultanément plusieurs Plug-Ins VST et sessions PatchMix, il se peut que vous ayez besoin d'utiliser un Plug-In, mais que les ressources viennent à manquer. Si les ressources DSP ne sont PAS disponibles pour une configuration donnée :

• PowerFX E-MU charge un trajet matériel d'E/S et transmet le signal audio sans les effets. Les points d'insertion dans PowerFX sont désactivés à l'affichage.
• Si aucun trajet matériel d'E/S n'est disponible, le Plug-In est désactivé et tourne en mode de bypass logiciel. Les points d'insertion dans PowerFX sont grisés.
• Si les ressources DSP sont disponibles, mais aucun trajet matériel d'E/S n'est disponible, le Plug-In tourne en mode de bypass logiciel.
• Si vous modifiez la fréquence d'échantillonnage en cours de session PowerFX, les Plug-Ins PowerFX E-MU sont bypassés, étant donné que les effets internes ne fonctionnent pas à 96 kHz ou à 192 kHz.

Steinberg Cubasis ne dispose pas de fonction d'automation.

Une fois que vous avez enregistré ou dessiné l'automation, n'effacez pas et ne déplacez pas les effets de l'insertion. Les conséquences seraient alors imprévisibles.

Tableau de compatibilité PowerFX E-MU

Nom de l'application	Compatible ?	Remarque	Render	Extra Buffers
Steinberg Cubase VST 5.1	Oui		Off	Off
Steinberg Cubase SX 1	Oui		Off	Off
Steinberg Cubase SX 2	Oui	La fonction Freeze de l'instrument déclenché une erreur si pas en mode de rendu.	Off	Off
Steinberg Cubase LE	Oui		Off	Off
Steinberg Cubase SL	Oui		Off	Off
Steinberg WaveLab 4	Oui		On	Off
Steinberg WaveLab Lite (ver 4)	Oui		On	Off
Steinberg WaveLab 5	Non	Bruits de pops et de clics possibles (essayez 8 Buffers à 1024)	On	Either
Sony Acid 4	Oui		On	Off
Sony Vegas 5	Oui		On	Off
Sony SoundForge 7	Non	PowerFX E-MU plante au lancement.	On	Off
Adobe Audition 1.5	Non	Distorsion audio et plantage immédiate.	Any	Any
FruityLoops Studio 4.5	Oui		Off	On
Ableton Live 3.5	Non	Distorsion lors des variations de paramétres d'affets	On	Off
Cakewalk Sonar 3	Oui		Off	Off

Rendu audio avec powerfx e-mu

Le rendu (parfois appelé export) est un mixage final réalisé par l'application hôte, qui crée un nouveau fichier audio numérique à partir d’un morceau multipiste. Le rendu permet l’utilisation d’un nombre quasiment illimité d’effets VST, car le traitement audio ne se fait pas en temps réel.

PowerFX E-MU et les effets DSP de PatchMix sont des processus uniquement en temps réel. Lorsque vous utilisez les effets PowerFX E-MU lors du rendu audio, le processus de rendu doit se faire en temps réel. Certaines applications hôte ne sont pas conçues pour gérer le rendu audio en temps réel, ce qui peut causer des problèmes. PowerFX E-MU peut être utilisé avec ces applications, en respectant certaines conditions.

Astuces pour le rendu audio avec powerfx

• En présence de message d'erreur, augmentez la valeur du paramètre "ASIO Buffer Latency" dans la boîte de dialogue de configuration Setup. Selon votre configuration, vous devrez augmenter ou réduire les réglages Buffer Latency pour trouver la valeur qui fonctionne.
• Plutôt que de réaliser le rendu audio avec PowerFX E-MU, faites un report de pistes sur une autre piste avec les effets PowerFX E-MU.
• Cochez "Realtime Render" dans la boîte de dialogue Render lorsque vous utilisez Cubase SX2 ou Cubase SL2. Vous obtiendrez plusieurs résultats.

Astuces d'utilisation du mode freeze dans cubase SX2

• Donnez une longueur aussi courte que possible au projet. La fonction Freeze réalise toujours un rendu audio de la totalité de la longueur du projet.
• Astuce très pratique : Bypassez temporairement PowerFX E-MU, même lorsque vous appliquez le Freeze à une autre piste. Ceci vous permet de réaliser le Freeze de la piste plus rapidement qu'en temps réel.

Utilisation de patchmix DSP avec wavelab et soundforge

Il se peut que vous rencontriez des décrochages audio lors du rendu dans SoundForge ou les différentes versions de Steinberg WaveLab. Ce problème est causé par les discontinuities des premières mémoires tampon audio lorsqu'elles sont transmises par WaveLab vers PatchMix DSP. Pour éliminer le problème :

• Cochez "Render Mode" dans les préférences PowerFX E-MU. Voir page 79.
• Il est recommandé de n'utiliser que les Drivers MME/WAVE E-DSP Wave.
• Réduisez la taille du paramètre "Buffer Size" de WaveLab, dans la boîte de dialogue Audio Preferences. Ceci place les décrochages en début de fichier.
• Placez un blanc de 0,5 à plusieurs secondes en début (ou en fin) de fichier. Les discontinuités des Buffers sont alors transférées lors du blanc, avant le début du morceau.

E-wire VST e-mu

E-Wire est une passerelle VST/ASIO spéciale permettant de router les signaux audio-numériques par ASIO vers PatchMix, ainsi que dans l'autre sens. E-Wire VST fait appel à une technologie intelligente d'alignement temporel qui compense automatiquement les retards système et garantit la synchronisation des signaux audio dans la chaîne VST. De plus, E-Wire vous permet également d'insérer des équipements audio externes dans l'environnement VST.

E-Wire est basé sur trois composants principaux :

• Un Plug-In VST qui gère le routage audio vers PatchMix DSP.
• Une voie de mixage ASIO dans PatchMix DSP configurée pour router l'audio vers le Plug-In E-Wire. Il vous suffit de déposer les effets dans cette voie.
• Pour les applications hôte non compatibles avec la compensation automatique des retards, vous pouvez insérer un Plug-In de compensation manuel sur les pistes/voies de Cubase qui n'utilisent pas E-Wire pour compenser le retard ASIO.

Cette illustration vous donne une meilleure idée du fonctionnement de E-Wire :

Plug-In VST E-Wire E-Wire est une passerelle entre les E/S physiques de la carte et le monde VST. Le Plug-In E-Wire VST transmet l'audio à la voie contenant l'effet. Un départ ASIO route de nouveau les signaux audio vers E-Wire VST.

Remarque : Il est plus simple d'utiliser PowerFX que E-Wire si vous souhaitez uniquement utiliser les effets internes de la carte (E-Wire est le précurseur de PowerFX E-MU). Ceci dit, E-Wire peut être très utile car il vous permet de router les insertions VST ou les départs vers les entrées et sorties physiques via PatchMix DSP.

Configuration de patchmix DSP

1. Ouvrez PatchMix DSP.
2. Insérez une voie de mixage d'entrée ASIO dans PatchMix DSP (vous pouvez aussi sélectionner "New Session", "E-Wire Example" et passer à l'étape 6).
3. Coupez la voie ou placez le Fader au minimum.
4. Insérez un Plug-In de départ ASIO dans la voie ASIO.
5. Nommez la voie ASIO "E-Wire".
6. Insérez les effets PatchMix DSP dans les insertions au-dessus du départ ASIO.
7. Sauvegardez la session.

Configuration de cubase

1. Lancez Cubase.
2. Placez E-Wire VST dans une insertion ou un départ Aux de Cubase.
3. Éditez le Plug-In E-Wire et activez le Plug-In en appuyant sur le bouton rouge.
4. Réglez le départ et le retour ASIO du Plug-In E-Wire pour correspondre à la voie configurée pour E-Wire.
5. Vous avez terminé.

Vous voulez insérer un E-Delay Compensator sur les autres pistes audio qui n'utilisent pas E-Wire, pour conserver l'alignement temporel. 13. Insérez simplement un Plug-In E-Delay Compensator dans la même insertion que E-Wire, mais sur les autres pistes audio. C'est tout.

E-Delay compensator

Lors du transfert dans un sens ou dans l'autre des signaux audio entre l'application hôte VST et la carte E-MU, un retard dans l'audio se produit. Normalement, ce retard est compensé automatiquement par l'application hôte, mais certaines applications hôte VST ne sont pas compatibles avec cette compensation automatique.

L'hôte est compatible avec la compensation de retard des Plug-Ins PowerFX et E-Wire s'il est compatible avec la fonction SetInitialDelay de VST 2.0.

À l'heure actuelle, la compensation automatique des retards est garantie par les produits de la famille Steinberg 2.0 (Nuendo 2. x, Cubase SX 2.0, Cubase LE 2.0), Magix Samplitude 7. x et Sonar (à l'aide de l'adaptateur Cakewalk VST 4.4.1), mais malheureusement pas par Steinberg Cubase VST 5.1 et Cubasis.

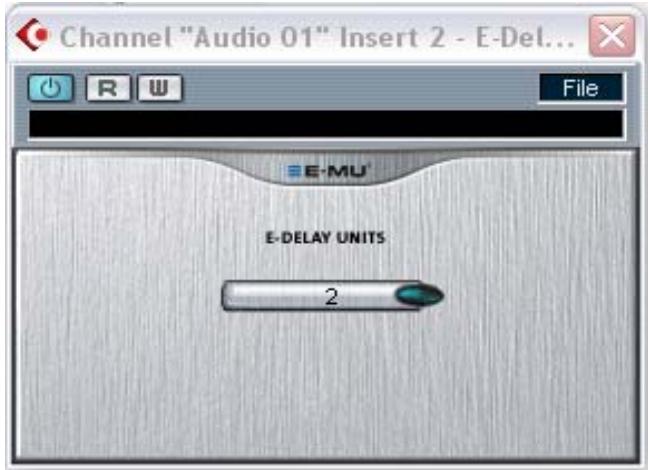

Le Plug-In E-Delay Compensator est utilisé pour compenser manuellement le retard de transfert des hôtes NON COMPATIBLES avec la compensation des retards.

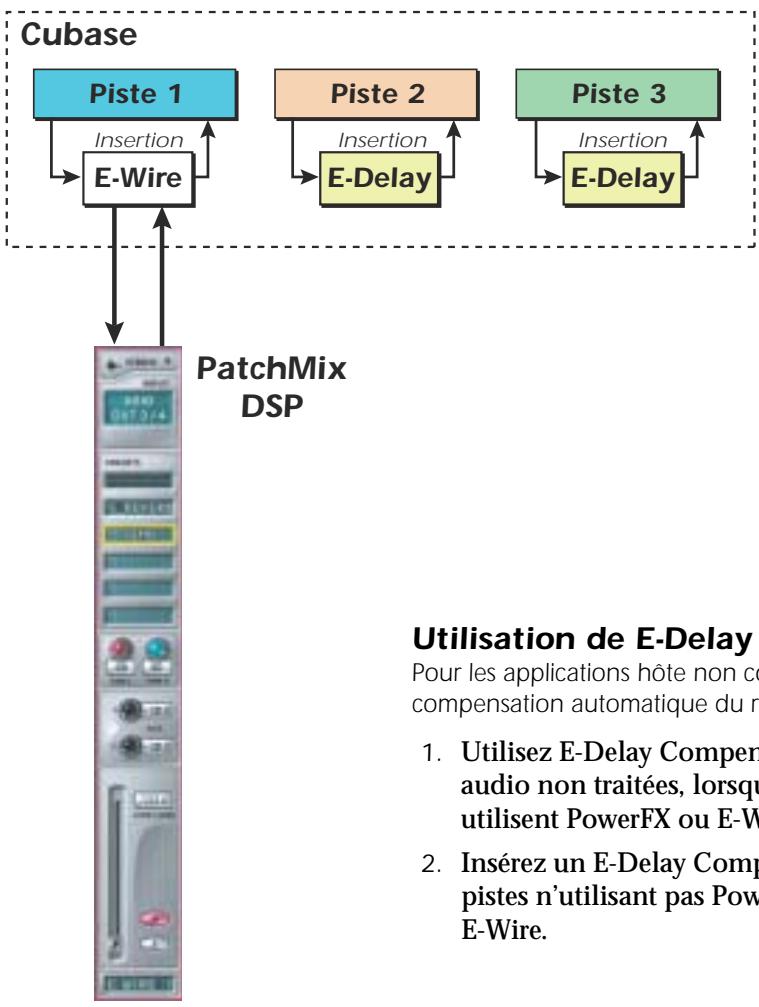

Le Plug-In E-Delay Compensator est utilisé pour aligner les pistes non traitées (sans PowerFX ou E-Wire en insertion) ou les voies auxiliaires. Pour chaque piste ou départ non traité, ajoutez un Plug-In E-Delay Compensator pour aligner à nouveau la piste. Le E-Delay Compensator est automatique et ne nécessite aucun réglage.

Par exemple, imaginez une session Cubase avec deux pistes audio. Si PowerFX ou E-Wire est appliqué en insertion à la première piste audio, mais pas à la seconde, la première piste est retardée par rapport à la seconde. Le Plug-In E-Delay Compensator doit être inséré sur la seconde piste pour compenser le retard de la première.

Utilisation de E-Delay Compensator

Pour les applications hôte non compatibles avec la compensation automatique du retard.

1. Utilisez E-Delay Compensator sur les pistes audio non traitées, lorsque les pistes traitées utilisent PowerFX ou E-Wire.
2. Insérez un E-Delay Compensator sur les pistes n'utilisant pas PowerFX ou E-Wire.

Paramètre E-DELAY units

La valeur Units de la boîte de dialogue E-Delay doit être réglée en fonction du nombre de fois où vous transférez un signal ASIO vers le mélangeur PatchMix DSP et inversement pour une voie unique. Une seule insertion PowerFX ne nécessite qu'une seule unité de retard car l’échange entre la voie et la carte ne se fait qu’une seule fois. Si vous utilisez deux insertions Cubase en série sur une piste utilisant à la fois PowerFX ou E-Wire, réglez le paramètre sur 2 sur toutes les autres pistes audio. Chaque échange vers PatchMix DSP et retour vers Cubase correspond à une unité.

Dans la pratique, cependant, vous n'aurez probablement jamais à utiliser plus d'un seul E-Wire VST sur une piste, étant donné que les effets PowerFX peuvent être placés en série. Nous avons ajouté cette fonction "au cas où".

Voici un autre exemple d'utilisation de E-Delay Compensator avec des nombres différents de départ PowerFX/E-Wire sur chaque piste. La compensation du retard sur chaque piste doit être égale au nombre maximum de départ PowerFX/E-Wire de la piste. Voir l'illustration ci-dessous.

Cubase VST ou Cubasis

Étant donné que la piste 1 utilise deux insertions PowerFX/E-Wire, le retard de toutes les autres pistes doit être égal à deux. La piste 2 a une insertion PowerFX/E-Wire, ce qui fait qu'en ajoutant une unité à E-Delay, vous conservez la synchronisation. La piste 3 n'utilise pas PowerFX/E-Wire, ce qui fait que vous devez utiliser deux unités E-Delay pour rester aligné.

Grouper les pistes

Lorsque plusieurs pistes nécessitent l'utilisation de E-Delay Compensator, vous pouvez envoyer la sortie de chaque piste à un groupe ou un bus et ainsi, vous n'utilisez qu'un seul E-Delay Compensator en sortie du groupe ou du bus.

• Vous devez installer E-MU Digital Audio System et PatchMix DSP.
• E-Wire est compatible avec Cubase SX/SL/LE, Cubase VST, Wavelab et Cakewalk Sonar (via l'adaptateur DirectX-VST), entre autres.

Tour d'horizon

Lorsque vous utilisez les fréquences de 176,4 kHz ou 192 kHz, le nombre de voies d’entrées/sorties est réduit du fait de la limitation de la bande passante des ADAT. Le nombre de canaux ADAT diminue également à 88 kHz/96 kHz et 176 kHz/192 kHz (du fait de la limitation de la bande passante des composants optiques). Lorsque vous travailliez à 88,2 kHz, 96 kHz, 176,4 kHz ou 192 kHz :

• Les effets sont désactivés (les paramètres et retours restent disponibles).
• Le format ADAT ne permet que 4 canaux à 88 kHz/96 kHz, et 2 canaux à 176 kHz/192 kHz.
• Les canaux ASIO sont réduits à 8 canaux ASIO (4 stéréo) à 88/96 kHz et à 4 canaux ASIO (2 stéréo) à 176/192 kHz.
• À 176,4 kHz et 192 kHz, le nombre d'entrées et de sorties physiques est réduit.
• À 176,4 kHz et 192 kHz, la liaison S/PDIF optique est désactivée.

L'interface optique ADAT a été conçue pour porter 8 canaux à une fréquence d'échantillonnage de 48kHz. Nous utilisons la norme Sonorus® S/MUX™ pour coder l'audio avec des fréquences d'échantillonnage plus élevées avec la liaison optique ADAT. Dans ce cas, deux canaux ADAT sont utilisés pour transporter un flux à 88,2kHz ou 96kHz et quatre canaux ADAT sont utilisés pour transporter un flux audio à 176kHz ou 192kHz. Afin d'utiliser l'interface ADAT à ces fréquences d'échantillonnage plus élevées, vous devez disposer d'autres équipements qui prennent en charge la norme Sonorus S/MUX.

Sélection d'une session à 176/192 kHz

Vous pouvez sélectionner les trois configurations d'entrée en choisissant un modèle de session contenant les E/S souhaitées dans la fenêtre New Session. Une fois la session sélectionnée, vous ne pouvez plus changer de type sans lancer une nouvelle session.

1. Sélectionnez New Session dans la barre d'outils de PatchMix DSP.
2. Sélectionnez l'onglet 176k/192k.
3. Sélectionnez le modèle souhaité et cliquez sur OK.

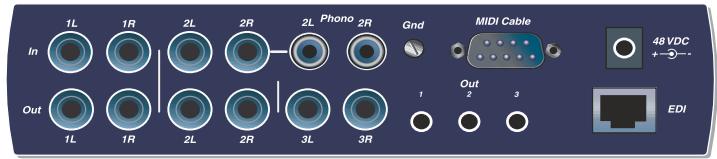

Analog et s/pdif

ou…

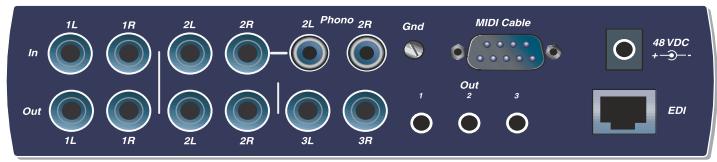

Analog et ADAT

ou…

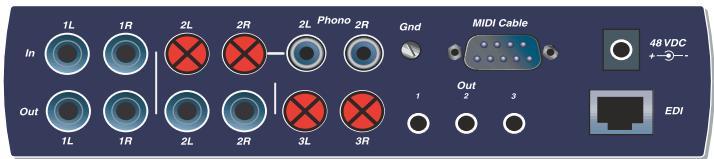

S/PDIF et ADAT

Au taux d'échantillonnage 192kHz, vous pouvez désirer une de ces trois options :

1. Gardez tout l'I/O analogue, mais perdez S/PDIF
2. La subsistence S/PDIF et ADAT, mais perdent la
3. Gardez tout I/o analogue, mais perdez ADAT

Ligne les entrées 2L/2R et rayez les sorties 3L/3R

Entrées/sorties E-MU 1616 à 176,4/192 kHz

Source	Entrées Analog et SPDIF	Sorties Analog et SPDIF	Entrées SPDIF et ADAT	Sorties SPDIF et ADAT	Entrées Analog et ADAT	Sorties Analog et ADAT
ADAT	0	0	2	2	2	2
Microphone	2	- - - - -	2	- - - - -	2	- - - - -
Ligne 1	2	2	2	2	2	2
Ligne 2	2	2	0	2	2	2
Ligne 3 (sortie)	- - - - -	2	- - - - -	2	- - - - -	2
S/PDIF	2	2	2	2	0	0
Totales	8	8	8	8	8	8

Système E-MU 1212M à 88,2k ou 96K (carte PCI 1010 et carte e/s)

Lors de l'utilisation du système E-MU 1212 à 88,2 kHz ou 96 kHz, vous disposez de deux entrées et sorties analogiques et de deux entrées et sorties S/PDIF. Les canaux d'entrée/sortie ADAT sont réduits de huit à quatre avec la norme S/MUX.

Entrées/sorties E-MU 1212M à 88,2 kHz ou 96 kHz

Source	Entrées	Sorties
ADAT	4	4
S/PDIF	2	2
Ligne	2	2
Total	8	8

Système E-MU 1212 à 176,4k/192k (carte PCI 1010 et carte e/s)

À 176,4/192 kHz, vous disposez de deux entrées et sorties 24 bits. Le format S/PDIF n'est pas prévu pour travailler à 176,4/192 kHz ; ainsi, toutes les entrées et sorties S/PDIF sont désactivées. Les canaux d'entrée/sorties ADAT sont réduits à deux (norme S/MUX).

Entrées/sorties E-MU 1212M à 176,4 kHz ou 192 kHz

Source	Entrées	Sorties
ADAT	2	2
S/PDIF 1	0	0
Ligne	2	2
Total	4	4

Fonctionnement en lecture et enregistrement WDM

L'enregistrement et la lecture WDM sont acceptés par PatchMix à toutes les fréquences d'échantillonnage. Voici une description du fonctionnement du driver en fonction de la fréquence d'échantillonnage de PatchMix.

Lorsque PatchMix et le contenu audio WDM (format de fichiers. WAV, paramètres de lecture et d'enregistrement dans WaveLab. etc.) utilisent la même fréquence d'échantillonnage, et lorsque la configuration de mixage de PatchMix contient une voie ou un départ Wave, les signaux audio WDM sont lus et enregistrés à la précision de l'échantillon prés, sans conversion de la fréquence d'échantillonnage et sans modification de la résolution.

Lorsque vous utilisez PatchMix à 44 kHz/48 kHz, s'il y a une différence entre la lecture de l'audio WDM et la fréquence d'échantillonnage de PatchMix, la fréquence d'échantillonnage est convertie, pour que les signaux WDM puissent toujours être lus ou enregistrés. De la même façon, les fréquences non compatibles sont rapportées en 16-bits.

Lorsque vous utilisez PatchMix à 88,2 kHz, 96 kHz, 176,4 kHz ou 192 kHz, la lecture ou l'enregistrement WDM doit être réalisé à la même fréquence d'échantillonnage que PatchMix. Si les fréquences d'échantillonnage ne correspondent pas, AUCUN SIGNAL AUDIO n'est produit ou enregistré. En d'autres termes, le Driver WDM n'effectue pas la conversion de la fréquence d'échantillonnage lorsque PatchMix tourne à 88,2 kHz, 96 kHz, 176,4 kHz ou 192 kHz.

Conversion SMPTE

L’une des fonctions principales de la carte fille de synchronisation est la conversion du code SMPTE (LTC) en code temporel MIDI (MTC) et vice-versa. Le terme « MTC hôte » se rapporte au code MTC généré ou utilise par l’application hôte (Cubase, etc.). Le code MTC est également disponible sur la prise MIDI à l’arrêt de la carte de synchronisation.

Fonctions SMPTE

• Conversion du code SMPTE en messages d'un quart de trame et en messages de trame pleine MTC.

Les messages quart de trame constants sont générés par une entrée de données SMPTE stable. Les messages de trame pleine MIDI occasionnels sont générés lorsque le code SMPTE contient des pertes de données.

• Conversion des messages MTC (quart de cadre et cadre plein) de l'ordinateur hôte vers la sortie SMPTE.

Sortie simultanée SMPTE et MTC lors de la réception MTC de l'ordinateur hôte

Transmission des données d'entrelacement SMPTE et MTC.

L'heure de début et le type SMPTE peuvent être définis dans la boîte de dialogue Paramètres du système.

Options SMPTE

Lorsque la carte fille de synchronisation est installée sur votre système, un bouton SMPTE apparaît dans la table de mixage PatchMix DSP. Appuyez sur le bouton SMPTE pour faire apparaître la fenêtre SMPTE.

Attention: SMPTE et MTC ne proposent pas de synchronisation des échantillons pour l'entrée et la sortie numériques. Vous devez utiliser les synchronisations Word Clock, S/PDIF ou ADAT.

Mode (ips)	Définit la fréquence de trame SMPTE transmise.
SMPTE Striping	Modifie ce champ pour définir l'heure de début en heures:minutes:secondes:trames du code SMPTE.
Bouton Stripe	Lance la génération du code temporel SMPTE sur la sortie SMPTE, commençant à l'heure définie dans l'affichage des pistes.
Bouton Stop	Arrête le code SMPTE. Ce bouton arrêté également le code SMPTE lorsque la synchronisation One Tine Lam Sync a été lancée.
Mode Flywheel	Sélectionne l'un des quatre modes Flywheel. Voir ci-après.
Niveau de sortie	Niveau de sortie SMPTE (-10 dBV - grand public, ou +4 dBu -professionnel).
Trames Fly/Jam	Si le mode Flywheel est activé et qu'un décrochage est détecté, le nombre de trames Flywheel est transmis en sortie avant l'arrêt et le redémarriage de la carte de synchronisation.
Terminaison Word Clock	Active ou désactive la terminaison Word Clock. Sauf exception, cette commande doit rester activée. Voir "Entrée/sorting « word clock »".
Source de sortie SMPTE/MTC	Cette commande sélectionna la source de la sortie SMPTE. Les可以选择 possibles sont : MTC hôte ou entrée SMPTE (pour régénérer la SMPTE).

Mode hôte

L'ordinateur hôte est la source de synchronisation. Les messages MTC sont envoyés à la carte fille de synchronisation à partir de l'application de l'ordinateur et sont convertis en SMPTE. Le code MTC est transmis en sortie du port MIDI sur la carte fille de synchro.

Mode externe

Les messages SMPTE de l'entrée SMPTE sont convertis en MTC (messages quart de trame) et envoyés vers l'application hôte. Cette opération se produit automatiquement à chaque fois que le LTC est reçu en entrée SMPTE. Des données SMPTE propres sont aussi transmises à partir de la sortie SMPTE si l'option « SMPTE (Régénération) » est activée.

Mode flywheel

Si les données SMPTE reçues sont corrompues ou que des trames sont manquantes, le code MTC est toujours transmis en sortie si l'option « Mode Flywheel » est activée.

Modes Flywheel

Inactif	A chaque décrochage, le MTC s'accrête et la carte de synchro attend la réception d'un code correct. Si un code correct est reçu, elle se verrouille à nouveau.
0-127 fixe	A chaque décrochage, le MTC continue de transmettre en sortie les messages quart de trame à la même vitesse (mode Flywheel). Lorsqu'un décrochage est détecté, le nombre de trames est transmis en sortie avant que la carte de synchro n'accrête la transmission du MTC et attend la réception d'un code correct. Si un code correct est reçu, elle se verrouille à nouveau.
Continu	A chaque décrochage, le MTC continue de transmettre en sortie les messages quart de trame à la même vitesse (mode Flywheel). La carte de synchronisation attend la réception d'un code correct et continue en mode Flywheel jusqu'à la réception d'un code correct, puis se verrouille.
1-Time Jam Sync	A chaque décrochage, le MTC continue de transmettre en sortie les messages quart de trame à la même vitesse (mode Flywheel) sans attendre le signal SMPTE jusqu'à ce que le bouton Stop soit activé.

Mode stripe

Ce mode est utilisé pour enregistrer le code temporel SMPTE sur une piste audio d'un enregistrateur. La transmission du code SMPTE est lancée lorsque vous cliquez sur Stripe et commence à l'heure définie dans le paramètre SMPTE Striping. Le code MTC est également transmis par la sortie MIDI de la carte fille. La transmission des codes SMPTE et MTC se poursuit jusqu'à ce que vous cliquez sur Stop.

MIDI time code (MTC)

Le code temporel MIDI est le code temporel SMPTE adapté au MIDI. Le code MTC indique les informations temporelles « absolues » en heures : minutes : secondes : trames, tout comme le code SMPTE. Il existe deux types de messages principaux dans le code MTC : les messages pleine trame et les messages quart de trame. Les messages pleine trame ont une longueur de dix bits et sont transmis lorsque le code SMPTE commence, s'arrête ou se replace. Les messages pleine trame contiennent la valeur totale du code SMPTE : heures, minutes, secondes, trames, ainsi que le type de SMPTE : 24 ips, 25 ips, 30 Non Drop, 30 Drop.

Les messages quart de trame sont transmis à chaque quart de trame SMPTE et ne portent qu’1/8ème du message temporel SMPTE. Les messages quart de trame requièrent deux trames SMPTE entières pour transmettre la position temporelle totale (h: m: s: t). La précision horsaire est maintenue tant que les messages quart de trame sont transmis à une vitesse constante.

Note: Quand la carte de synchro est installée, le MIDI 2 sur le MicroDock est handicapé. (MTC emploie le port du MIDI.)

Pour activer le code MTC :

1. Ouvrez une session dans la barre d'outils.
2. Sélectionnez l'onglet MIDI et choisissez Sync Card/MTC dans les options MIDI.
3. Cliquez sur OK pour fermer la fenêtre.

Comme il est important d'avoir une référence horsaire régulière pour votre morceau ou votre séquence, une sortie MIDI a été spécialement attribuée au code MTC sur la carte fille de synchronisation. Ceci permet de ne pas affecter les informations horaires par les autres données MIDI de la ligne.

Les codes MTC et SMPTE ne fournissent pas de données de synchronisation de la fréquence d'échantillonnage et ne sont pas liés aux données Word Clock.

Les codes SMPTE et MTC synchronisent la musique mais n'offrent pas une résolution suffisante pour synchroniser des appareils audio-numériques à l'échantillon près.

Entrée-sortie « word clock

Les données Word clock permettent de synchroniser divers appareils audionumériques pour transférer les données de manière numérique. Pour permettre le transfert numérique d'un appareil à un autre, les deux appareils DOIVENT être synchronisés. Les "clics" et autres bruits parasites présents dans le son apparaissent lors des transferts audionumériques non synchronisés.

Dans les studios numériques, tous les équipements numériques du système doivent utiliser la même horloge Word Clock maître.

Pour synchroniser patchmix DSP sur une horloge externe :

1. Vérifiez que la source d'horloge externe est connectée à la carte numérique E-MU par l'entrée Word Clock ou S/PDIF.
2. Ouvrez la fenêtre Session Settings.
3. Dans l'onglet System, sélectionnez External Source, puis Word Clock ou S/PDIF.
4. Cliquez sur OK pour fermer la fenêtre.
5. Vérifiez la section Sync de PatchMix DSP pour vous assurer que le témoign Locked est allumé.

Les périphériques peuvent être connectés en série (la sortie Word Clock étant connectée à l'entrée Word Clock de l'appareil suivant) ou en parallèle. Cependant, les studios numériques professionnels utilisent habituellement un générateur de Word Clock maître avec un système de distribution tel que chaque périphérique reçoit les données Word Clock en phase et dépourvues de toute fluctuation.

Pour les configurations audio-numériques importantes, il est conseillé d'utiliser une horloge Word Clock maître.

Entrée Word Clock : Reçoit le signal Word Clock (horloge d'échantillonnage) en provenance d'un autre appareil numérique tel qu'un appareil vidéo numérique, un enregistreur numérique ou une console de mixage numérique.

Sortie Word Clock : Transmet le signal Word Clock (horloge d'échantillonnage) à un autre enregistreur numérique. Les données Word Clock sont toujours transmises en sortie, qu'elles soient générées par l'horloge interne ou qu'elles passent par l'entrée Word Clock.

75 Ω On/Off: La terminaison de l'entrée Word Clock peut être activée ou désactivée dans le menu de la carte de synchronisation de l'application PatchMix DSP. La terminaison Word Clock doit normalement rester activée. Si vous rencontrez des problèmes de signal Word Clock faible, essayez de désactiver la terminaison.

Voir Terminaison Word Clock.

L'illustration de la page suivante indique comment connecter et terminer une chaîne Word Clock. L'utilisation d'un connecteur BNC en "T" vous garantit la mise en phase entre les deux appareils connectés. Sur l'ordinateur du milieu, la terminaison est désactivée (Off) — la terminaison est activée sur le dernier appareil de la chaîne (On).

Important: Quand le MicroDock est relié à la carte 1010 de PCI, l'E/S numérique sur la carte de PCI est handicapé. Employez l'E/S numérique sur le MicroDock.

Cette illustration montre la connexion correcte des données Word Clock si vous ne disposez pas d'une horloge Word Clock à plusieurs sorties. La terminaison Word Clock doit être activée sur le dernier élément de la chaîne.

Synchronisation

Lorsque vous connectez des équipements audionumériques externes, vous devez vous assurer qu'ils sont synchronisés. La connexion de la sortie numérique du premier appareil à l'entrée numérique du second ne garantit pas leur synchronisation, même si les signaux audio sont lus. À moins de définir l'un des appareils comme maître et l'autre comme esclave, ils ne sont probablement PAS synchronisés et la qualité audio en souffre. Les formats S/PDIF et ADAT sont probablement les plus courants. Ces formats fournissant une horloge Wordclock servant à la synchronisation. Vous devez activer la fonction "External Clock" sur l'ordinateur esclave pour utiliser l'horloge pour la synchronisation! Les illustrations ci-dessous indiquent deux façons de synchroniser un convertisseur A/N au système audionumérique E-MU par liaison optique ADAT.

Dans le premier exemple, seuls les convertisseurs A/N externes sont utilisés. Vous n'avez besoin que d'une seule liaison optique tant que PatchMix est configuré pour recevoir le signal Wordclock de l'appareil externe. Le convertisseur A/N externe est le maître et le système E-MU DAS est l'esclave.

Dans le second exemple, une deuxième liaison optique fournit la source Wordclock, et les huit canaux audio aux convertisseurs A/N - N/A externes. L'appareil externe DOIT être configuré pour recevoir l'horloge externe par ADAT sinon, la synchro ne se fait pas. Le système E-MU est maître et le convertisseur A/N - N/A externe est esclave.

Important: Quand le MicroDock est relié à la carte 1010 de PCI, I'E/S numérique sur la carte de PCI est handicapé. Employez I'E/S numérique sur le MicroDock.

Câbles — symétriques ou asymétriques ?

Toutes les entrées du système E-MU sont conçues pour une utilisation avec des câbles symétriques ou asymétriques. Les signaux symétriques offrent un gain supplémentaire de +6 dB et sont recommandés pour leurs résultats audio, même si les câbles asymétriques conviennent pour la plupart des applications. En cas de bruits et de renflements ou pour obtenir leurs résultats, utilisez des câbles symétriques.

Cables symétriques

Les câbles symétriques sont utilisés dans les studios professionnels car ils éliminent les bruits de fond et les interférences. Les connecteurs symétriques sont : XLR (micro, 3 broches) ou Jack stéréo 6,35 mm.

XLR symétriques

Entée

Sortie

1 = Masse/blindage 2 = Point chaud (+) 3 = Point (-)

Jack stéreo 6,35 mm symétrique

Jack 6,35 mm asymétrique

Les liaisons symétriques utilisent un fil de masse (blindage) et deux fils de signaux de tension égale, mais déphasés (avec un point chaud et un point froid). Ces deux fils peuvent prélever des interférences, mais le déphasage opéré par l'étage d'entrée de l'appareil connecté supprime ces interférences.

Cables asymétriques

Les câbles asymétriques disposent d'un conducteur et d'une connexion à la masse (blindage) et sont généralement connectés par Jacks mono 6,35 mm ou par RCA. La tension de la masse (blindage) reste constante alors que la tension du signal du conducteur central varie. Le blindage entoure complètement le conducteur central portant le signal et est connecté à la masse afin d'intercepter la majorité des interférences électriques que le câble rencontre. Les câbles asymétriques sont plus sensibles aux renflements et interférences que les câbles symétriques, mais plus le câble est court, moins les renflements peuvent s'introduire dans le système.

N'utilise PAS de câbles audio symétriques pour la connexion de sorties symétriques à des entrées asymétriques. Ceci peut augmenter le niveau de bruit et introduire des ronflements. Utilisez des câbles symétriques (à 3 conducteurs) SEULEMENT si vous connectez des entrées symétriques à des sorties symétriques.

Adaptateur mini-jack 3,5 mm/jack 6,35 mm

Pour connecter les casques en mini-Jack 3,5 mm au MicroDock, vous devez utiliser un adaptateur mini-Jack/Jack 6,35 mm. Vous trouvez ce type de câble dans les magasins de hi-fi et de musique.

Adaptateur rca/jack 6,35 mm

Les équipements utilisant des connecteurs RCA peuvent se connecter au MicroDock en utilisant ce type de câble très répandu dans le commerce.

Cables numériques

Utilisez des câbles (S/PDIF) électriques de faible capacité et des câbles à fibre optique (ADAT) de haute qualité afin d’éviter toute corruption des données. Il est également préféirable que les câbles numériques soient aussi courts que possible (1,5 mètres pour les liaisons optiques en plastique ; 5 mètres pour les liaisons optiques en fibre de verre de haute qualité). Utilisez des câbles à faible capacitance, de qualité vidéo pour les liaisons coaxiales S/PDIF et éviter toute détérioration des données.

Câble adaptateur aes/ebu vers s/pdif

Ce simple câble adaptateur vous permet de recevoir les signaux audio-numériques AES/EBU via l'entrée S/PDIF sur la carte E-MU 1010 PCI. Ce câble peut également permettre la connexion de la sortie S/PDIF de la carte E-MU 1010 PCI à l'entrée AES/EBU d'un autre appareil numérique.

Mise à la masse

Pour obtenir de plusieurs résultats et des bruits de fond minimaux, vérifiez que votre ordinateur et tous les appareils audio externes possèdent la même référence de mise à la masse. Ceci signifie que vous devez utiliser des cordons mis à la masse sur les deux systèmes et que vous devez vérifier que les deux systèmes sont connectés à la même ligne secteur, avec la même terre. Le non-respect de ces consignes courantes peut provoquer une boucle de masse. Les ronflements à 60 Hz dans un signal audio sont presque always dus à une boucle de masse.

Alimentation fantôme

L'alimentation fantôme est une tension continue (48 Volts) utilisée normalement pour alimenter les micros à condensateur. Certaines boîtes de direct utilisent l'alimentation fantôme. Les broches 2 et 3 des entrées micro du MicroDock portent chacune une tension de 48 Volts dont la référence est la broche 1. Les broches 2 et 3 portent le signal audio avec la tension d'alimentation. Les entrées du MicroDock annulent la tension continue avant la conversion numérique du signal. Le signal audio est coupé pendant une seconde lorsque l'alimentation fantôme est activée. Une fois l'alimentation fantôme coupée, attendez deux minutes avant l'enregistrement pour permettre à la tension continue de se vider (cette tension pourrait affecter la réserve dynamique maximale).

Les micros dynamiques symétriques ne sont pas affectés par l'alimentation fantôme. Un micro dynamique asymétrique peut ne pas fonctionner correctement, mais ne sera probablement pas endommagé si l'alimentation fantôme n'est pas coupée. Les micros à ruban NE doivent PAS être utilisés avec l'alimentation fantôme. Le ruban pourrait s'en couvrir endommagé. Les micros à ruban sont relativement spécialisés.

et généralement coûteux. La plupart des micros sont soit de type dynamique, soit de type à condensateur, et ne sont pas sensibles à l'alimentation fantôme.

Réglages d'affichage dans windows

Modifiez le réglage "Options de Performances" de Windows pour améliorer l'affichage lorsque vous déplacez la fenêtre de mixage à l'écran.

Pour améliorer les paramètres d'appareil :

1. Ouvrez le Panneau de configuration de Windows. (Démarrer, Paramètres, Panneau de configuration)
2. Sélectionnez Système. Sélectionnez l'onglet Paramètres avancés.
3. Sous Effets visuels, sélectionnez Ajuster afin d'obtenir les valeurs performance. Cliquez sur OK.

Généralités

Fréquence d'échantillonnage	44.1 kHz, 48 kHz, 96 kHz, 192 kHz du quartz interneHorloge externe S/PDIF, ADAT
Résolution	16 ou 24-bits
DSP	DSP audio spécifique à 100 MIP.Ecoute directe matérielle sans latence avec effets.
Convertisseurs et amplis opérationnels	ADC - AK5394 (AKM)DAC - CS4398 (Cirrus Logic)Ampli opérationnel - NJM2068M, NJM2122, NJM2082 (JR)
Drivers WDM	2-in/8-out at 44.1kHz, 48kHz, 88.2kHz, 96kHz2-in/4-out at 176.4kHz & 192kHz
Consommation MicroDockm	0,32 A à +48 Vcc 15,4 Watts

Entrées ligne analogiques

Type	Symétrisation électronique, découvertes, faible bruit
Niveau (réglage logiciel)	Professionnel : 18 dBV maximum (symétrique)
	Professionnel : 6 dBV maximum (asymétrique)
Réponse en fréquence	20 Hz - 20 kHz, 0/-0,03 dB
DHT + Bruit	-110 dB (0,0003 %) (-1 dBFS1bande de 20 kHz)
Signal/Bruit	120 dB (mesure A-pondérée bande de 20 kHz)
Plage dynamique	120 dB (mesure A-pondérée bande de 20 kHz)
Diaphonie	-120 dB, (1 kHz)
Réjection de mode commun	-79 dB à 60 Hz
Impédance d'entrée	10 kOhms

Sorties ligne analogiques

Type	Symétrisation électronique, découvertes en tension continue,faible bruit, fille passage-bas différentiel 2 pôles
Niveau (réglable par logiciel)	Professionnel : 18 dBV maximum (symétrique)
	Grand public : 6 dBV maximum (asymétrique)
Réponse en fréquence	20 Hz - 20 kHz, 0/-0,03 dB
DHT + Bruit	-105 dB (0,0005 %) (-1 dBFS, bande de 20 kHz)
Signal/Bruit	120 dB (mesure A-pondérée bande de 20 kHz)
Plage dynamique	120 dB (mesure A-pondérée bande de 20 kHz)
Diaphonie	< -115 dB, 1 kHz
Impédance de sortie	560 Ohms

Entrée ligne haute impédance

Plage de gain : -15 à +51 dB

Niveau maximal : 19 dBV (21,2 dBu)

DHT+Bruit : -105 dB (0,00056 %), -1 dBFS, sur bande de 20 kHz

Signal/Bruit : 118 dB, (mesure A-ponderée, sur bande de 20 kHz)

Plage dynamique : 118 dB, (mesure A-ponderée, sur bande de 20 kHz)

Diaphonie : Gain minimum : -140 dB (1 kHz)

Gain maximum : -80 dB (1 kHz)

Réponse en fréquence : +0,10/-0,00 dB, 20 Hz - 20 kHz

Impédance : 1 MOhms

Réjection de mode commun : -44 dB (60 Hz)

Preamplis MICRO

Plage de gain : -1,3 à +65 dB

Niveau maximal : -5,6 dBV (7,8 dBu)

DHT + Bruit : Gain min. : -112 dB (0,00025 %), (1 kHz, -1 dBFS, sur 20 kHz)

Gain de 40 dB : -96 dB (0,0015 %)

Gain de 60 dB : -75 dB (0,017 %)

Signal/Bruit : 119 dB (mesure A-pondérée, gain min.)

Réponse en fréquence : 20 Hz - 20 kHz ±0,08 dB (20 Hz - 20 kHz, gain +40 dB)

Impédance d'entrée: 1,5 kOhms

Réjection de mode commun : -95 dB (60 Hz, gain de 35 dB, -1 dBFS)

Diaphonie : -100 dB (1 kHz, gain de 40 dB, -1 dBFS)

CASQUE

Réponse en fréquence : 0/-0,07 dB, 20 Hz - 20 kHz

DHT+Bruit : (1 kHz, niveau maximal) Charge de 24 Ohms : -85 dB (0,018 %) Charge de 600 Ohms : -94 dB (0,002 %)

Signal/Bruit : 118 dB (mesure A-pondérée)

Plage dynamique : 118,5 dB (mesure A-pondérée)

Diaphonie : Charge de 24 Ohms : < -43 dB (1 kHz à 0 dBFS) Charge de 600 Ohms : < -100 dB (1 kHz à 0 dBFS)

Puissance de sortie : 100 mW (charge de 24 Ω)

Impédance de sortie : 22 Ohms

Plage de gain : 85 dB

Caractéristiques : système 1616M

Réponse en fréquence : +0,05 / -0 dB, 20 Hz - 20 kHz

DHT + Bruit : Charge de 24 Ohms : -80 dB (0,01 %)

Charge de 65 Ohms : -85 dB (0,0056 %)

Charge de 600 Ohms : -96 dB (0,0016 %)

Signal/Bruit : 116 dB (mesure A-pondérée), bande de 22 kHz

Plage dynamique : 116 dB (mesure A-pondérée), bande de 22 kHz

Diaphonie : -99 dB (1 kHz à -1 dBFS, charge de 660 Ohms)

Puissance de sortie : 50 mW (charge de 24 Ω)

Impédance de sortie : 22 Ohms

Entrée phonos

Réponse en fréquence : ±0,5 dB, 50 Hz - 20 kHz

Dérive RIAA +0,2 / -0,3 dB (50 Hz à 15 kHz)

DHT+Bruit -92 dB (0,0025 %) (bande de 20 kHz, asymétrique)

Signal/Bruit : 107 dB (mesure A-pondérée, sur bande de 20 kHz)

Diaphonie : < -80 dB (1 kHz à -1 dBFS)

Niveau maximal : Professionnel : 60 mV eff.

Impédance d'entrée : 47 kOhms

E/S numériques

S/PDIF - Deux entrées / deux sorties coaxiales (couplage par transfo.) - Deux entrées / trois sorties optiques (commutables par logiciel avec ADAT) AES/EBU ou S/PDIF (commutable par commande logicielle)

ADAT Huit canaux, 24 bits à 44,1/48 kHz - Quatre canaux, 24 bits à 96 kHz - Deux canaux, 24 bits à 192 kHz

MIDI 2 MIDI In, 2 MIDI Out

Synchronisation

Synchro. interne à quartz : 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz

ADAT, S/PDIF (optique ou coaxial)

Jitter efficace à 44,1 kHz Sq. Éch. Source Jitter efficace en picosecondes

(Mesuré avec banc Audio 44,1 kHz Quartz interne 596 ps)

44,1 kHz Entrée optique 795 ps

Caractéristiques : système 1212M

GÉNÉRALITÉS
Fréquence d'échantillonnage	44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz par quartz interne. Horloge externe par S/PDIF, ADAT (ou Word-clock avec carte de synchro optionnelle)
Résolution	16 ou 24-bits
DSP	DSP audio spécial à 100 MIPS Le sous-système DMA de contrôle du bus PCI réduit l'utilisation du processeur. Contrôle du matériel direct sans latence avec effets.
Convertisseurs & amplis opérationnels	A/N - PCM1804 (TI/Burr-Brown) N/A - CS4392 (Cirrus Logic) Ampli opérationnel - NJM2068M (JRC)
Drivers WDM	2-in/8-out at 44.1kHz, 48kHz, 88.2kHz, 96kHz 2-in/4-out at 176.4kHz & 192kHz
Conso. AudioDockM	1,25 A à +12 V 15 W
ENTRÉES LIGNE ANALOGIQUES
Type	Symétrielectronique, découvert en cc, faible bruit
Niveau (logiciel)	Professionnel: +4 dBu nominal, 20 dBu max. (symétrique) Gd public: -10 dBV nominal, 6 dBV max. (asymétrique)
Bande passante	+/- 0,05dB, 20 Hz - 20 kHz
DHT+Bruit	-110 dB (.0003 %) signal de 1 kHz à -1 dBFS
Signal/bruit	120 dB (mesure pondérée A)
Plage dynamique	120 dB (mesure pondérée A)
Diaphonie	< -115 dB, (signal 1 kHz à -1 dBFS)
Réjection mode commun	>40 dB à 60 Hz
Impédance d'entrée	10 KOhm
SORTIES LIGNE ANALOGIQUES
Type	Symétrique, faible bruit, filtre passer-bas 2 pôles différentiel
Niveau (logiciel)	Professionel: +4dBu nominal, 20dBu (symétrique) Gd public: -10d BV nominal, 6 dBV max. (asymétrique)
Bande passante	+0/-0,35 dB, 20 Hz - 20 kHz
DHT+Bruit	-105 dB (.0006 %) signal de 1 kHz à -1 dBFS
Signal/bruit	120 dB (mesure pondérée A)
Plage dynamique	120 dB (mesure pondérée A)
Diaphonie	< -120 dB, 1 kHz

Caractéristiques : Système 1212m

Impédance de sortie	560 Ohms
E/S NUMÉRIQUES
S/PDIF	2 entrées/2 sorties coaxiales (découplées par transfo.)2 entrées/3 sorties optiques (par logiciel avec ADAT)AES/EBU ou S/PDIF (commutable par commande logicielle)
ADAT	8 canaux, 24 bits à 44,1/48 kHz4 canaux, 24 bits à 96 kHz2 canaux, 24 bits à 192 kHz
Firewire	Port 400 IEEE 1394a (six broches)Compatible avec caméras video numériques ou HD
MIDI	1 entrée, 1 sortie (16 canaux)
SYNCHRONISATION
Quartz interne :	44,1 kHz. 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHzADAT, S/PDIF (optique ou coaxiale)Word Clock (carte de synchro uniquement) - (terminaison de 75 Ohm, commutable)
JITTER efficace à 44,1 kHz(Mesuré avec banc Audio Precision 2)	Sq. Éch. SourceJitter efficace en picoseconds
	44,1 kHz Quartz interne596 ps44,1 kHz Entrée optique795 ps

Caractéristiques : système 1616

GÉNÉRALITÉS

Fréquence d'échantillonnage	44.1 kHz, 48 kHz, 96 kHz, 192 kHz du quartz interne Horloge exter S/PDIF, ADAT
Résolution	16 ou 24-bits
DSP	DSP audio spécifique à 100 MIP. Écoute directe matérielle sans latence avec effets.
Convertisseurs et amplis opérationnels	ADC - PCM1824 (TI) DAC - CS4392 (Cirrus Logic) Ampli opérationnel - NJM2068M (JCR)
Drivers WDM	2-in/4-out at 44.1kHz, 48kHz, 88.2kHz, 96kHz 2-in/4-out at 176.4kHz & 192kHz
Consommation MicroDockm	0,32 A à +48 Vcc 15,4 Watts
ENTRÉES LIGNE ANALOGIQUES
Type	Symétrisation electronique, découplées, faible bruit
Niveau (réglage logiciel)	Professionnel : 18,1 dBV maximum (symétrique)
	Professionnel : 6,28 dBV maximum (asymétrique)
Réponse en fréquence	20 Hz - 20 kHz, 0.,05/-0,05 dB
DHT + Bruit	-10,5 dB (0,0007 %) (bande de 20 kHz)
Signal/Bruit	110 dB (mesure A-pondérée bande de 20 kHz)
Plage dynamique	110 dB (mesure A-pondérée bande de 20 kHz)
Diaphonie	-120 dB, (1 kHz)
Réjection de mode commun	-50 dB à 60 Hz
Impédance d'entrée	10 kOhms
SORTIES LIGNE ANALOGIQUES
Type	Symétrisation electronique, faible bruit, filtre passa-bas férentiel 2 pôles
Niveau (réglable par logiciel)	Professionnel : 18,6 dBV maximum (symétrique)
	Grand public : 6,5 dBV maximum (asymétrique)
Réponse en fréquence	20 Hz - 20 kHz, 0/-0,08 dB
DHT + Bruit	-98 dB (0,0012 %) (-1 dBFS, bande de 20 kHz)
Plage dynamique	112,5 dB (mesure pondérée A, bande de 20 kHz)
Diaphonie	< -115 dB, 1 kHz
Impédance de sortie	560 Ohms

Entrée ligne haute impédance

Plage de gain : -12 à +28 dB

Niveau maximal : 19,5 dBV

DHT+Bruit : -101 dB (0,0009 %), -1 dBFS, sur bande de 20 kHz

Signal/Bruit : 110 dB, (mesure A-pondérée, sur bande de 20 kHz)

Plage dynamique : 110 dB, (mesure A-pondérée, sur bande de 20 kHz)

Diaphonie : Gain minimum : -140 dB (1 kHz)

Gain maximum : -80 dB (1 kHz)

Réponse en fréquence : +0/-0,06 dB, 20 Hz - 20 kHz

Impédance : 1 MOhms

Réjection de mode commun : -75 dB (60 Hz)

Preamplis MICRO

Plage de gain : -1,9 à +64,5 dB

Niveau maximal : -6,5 dBV

DHT + Bruit : Gain min. : -102 dB (0,0008 %), (1 kHz, -1 dBFS, sur 20 kHz)

Gain de 40 dB : -90,5 dB (0,0029 %)

Gain de 60 dB : -69 dB (0,035 %)

Signal/Bruit : 110 dB (mesure A-pondérée, gain min.)

Réponse en fréquence : 20 Hz - 20 kHz (gain min. : +0/+0,05 dB, gain de 40 dB : 0/+0,16)

Impédance d'entrée: 1,5 kOhms

Réjection de mode commun : -67 dB (60 Hz, gain de 35 dB, -1 dBFS)

Diaphonie : -100 dB (1 kHz, gain de 40 dB, -1 dBFS)

CASQUE

Réponse en fréquence : 0/-0,07 dB, 20 Hz - 20 kHz

DHT+Bruit : (1 kHz, niveau maximal) Charge de 24 Ohms : -80 dB (0,01 %) Charge de 600 Ohms : -94 dB (0,002 %)

Signal/Bruit : 112.2 dB (mesure A-pondérée)

Plage dynamique : 112,54 dB (mesure A-pondérée)

Diaphonie : Charge de 24 Ohms : < -43 dB (1 kHz à 0 dBFS)

Charge de 600 Ohms : < -90 dB (1 kHz à 0 dBFS)

Puissance de sortie : 100 mW (charge de 24 Ω)

Impédance de sortie : 22 Ohms

Plage de gain : 85 dB

AMPLI CASQUE CARTE

Réponse en fréquence : +0,05/-0 dB, 20 Hz - 20 kHz

DHT + Bruit : Charge de 24 Ohms : -80 dB (0,01 %)

Charge de 65 Ohms : -85 dB (0,0056 %)

Charge de 600 Ohms : -96 dB (0,0016 %)

Signal/Bruit : 116 dB (mesure A-pondérée), bande de 22 kHz

Plage dynamique : 116 dB (mesure A-pondérée), bande de 22 kHz

Diaphonie : -99 dB (1 kHz à -1 dBFS, charge de 660 Ohms)

Puissance de sortie : 50 mW (charge de 24 Ω)

Impédance de sortie : 22 Ohms

Entrée phonos

Réponse en fréquence : ±0,5 dB, 50 Hz - 20 kHz

Dérive RIAA +0,2/-0,3 dB (50 Hz à 15 kHz)

DHT+Bruit -90 dB (0,003 %) (bande de 20 kHz, asymétrique)

Signal/Bruit : 96 dB (mesure A-pondérée, sur bande de 20 kHz)

Diaphonie : < -80 dB (1 kHz à -1 dBFS)

Niveau maximal : Professionnel : 60 mV eff.

MICRODOCK
Poids total :	2,56 kg
MicroDock seul :	1,03 kg
Dimensions :	L : 184 mm H : 41 mm L : 196 mm
Carte 1010 PCI
Poids :	0,043 kg
Dimensions :	L : 54 mm H: 14 mm L : 117 mm
Carte fille 0202
Poids :	0,10 kg
Dimension s:	L : 128 mm

Références internet

Internet est une mine d'informations pour le musicien ingénieur du son. Quelques sites utiles sont répertoriés ici, mais il en existe des centaines d'autres. Jetez-y un œil.

Mises à jour, astuces & didacticiels.... http://www.emu.com

Configurations audio pour PC. http://www.musicxp.net

Principes de base MIDI.................... Recherchez "MIDI Basics" (de nombreux sites)

Enregistrement MIDI et audio.... http://www.midiworld.com

Enregistrement MIDI et audio.... http://www.synthzone.com

ASIO, Cubase & audio numérique.... http://www.steinberg.net

Groupe d'utilisateurs Cubase http://www.groups.yahoo.com/group/cubase/messages

Forum non officiel E-MU. http://www.productionforums.com/emu/

Forum KVR http://www.kvr-vst.com/forum/

Forum Driver Heaven http://www.driverheaven.net/search.php?s

Forum MIDI Addict. http://forum.midiaddict.com/search.php

Déclaration de conformité (amérique du nord)

Nom commercial : E-MU Systems

Modèle : EM8850

EM8870

EM8871

Informations de normalisation

FCC Part 15 Subpart B Class B using:

CISPR 22(1997) Class B

ANSI C63.4(1992) méthode

FCC Site No.90479

ICES-0003 Class B using:

CISPR 22(1997) Class B

ANSI C63.4(1992) méthode

Attention : utilisateurs en europe

Ce produit a été testé et répond aux normes EMC sur les câbles de connexion inférieurs à 3 mètres.

Attention

Si l'électricité statique ou les sources électromagnétiques interrompent les transferts de données (éché), relancez l'application ou déconnectez et reconnectez à nouveau le câble Firewire.

1-Time Jam Sync, SMPTE 91

5.1 Connexion des enceintes surround 25, 36

A/D - D/A Converter Type

1212m system 102

1616 system 104

1616m system 99

Activer/Désactiver les Astuces d'Outils 79

Adaptateur AES/EBU à S/PDIF 97

Adaptateur S/PDIF à AES/EBU 97

Adaptateur Secteur 48 Vcc 15

ADAT Optique

A 96kHz et 192 kHz 87

connecteur d'entrée/sortie 17, 21

Affection des Effets Auxiliaires 51

Affichage des Entrées Hôte 50

Affichage des Entrées Physiques 50

Affichage des Sorties Hôte 50

Affichage des Sorties Physiques 50

Afficheur de Niveau

crete 40

insertion 40

Mesure du niveau d'entrée 41

Réglage des niveaux d'entrée 41

sortie générale 52

Afficheur de Niveau 52

Alimentation Fantôme 20

description 98

Alimentation Fantôme 48 Volts 20, 98

Attaque, Compresseur 66

Atténuation des basses fréquences 76

Atténuation des Hautes Fréquences 71, 76

délaimono72

réverbération stéreo 76

Automation de PowerFX 80

Auto-Wah 64

Bande de Marquage 47

BarredOutils, vue d'ensemble 29

Barre de tâches Windows, icône E-MU 29

Baxendale 1 Bande 61

Boucle de Masse, prévention 98

Buffers Supplémentaires 79

Bus Aux 45

Bypass

insertion 44

Insertion d'effet 57

insertion de département / retour 49

Cable EDI 15

Cables Asymétriques 96

Cables Équilibrés 96

Cables Numériques 96, 97

Cables Optiques 97

Cables S/PDIF 97

Cables Symétriques 23

Caractéristiques

Système 1212m 102

Système 1616 104

Système 1616m 99

Caractéristiques Techniques 99

Carte Fille 0202 E-MU, description 18

Carte fille de synchronisation, description 26

Carte PCI E-MU 1010 17

description 17

Installation 13

Categoriè

créer un nouveau preset 55

renommer les effets 55

Supprimer les effets 55

Chains d'insertion d'effets 54

Chorus 65

utilisation du freq. shifter 69

Clics et Parasites

dans le résultat audio 17, 93

Dans le signal audio 21

Clock, external 26

Code temporel, conversion SMPTE 90

Compresseur 65

Configuration du Système AudioNumérique E-MU 11

Connecteur EDI 17, 24

Connecteur en T, word clock 94

Connecteur XLR 20

Diagrammes de connexion 22

Connexion des Enceintes, surround 5.1 25, 36

Connexion, word clock 93

Connexions

ADAT optique 21

cable EDI 15

face arrière 23

face avant 20

S/PDIF 20

Connexions de Face Avant, MicroDock 20

Déclin des hautes fréquences, effet lite reverb 71

Dépannage, utilisation des afficheurs de niveau et des générateurs basse fréquence 43

Départ

retour d'insertion 38, 39

bypass ou solo 49

auxiliaire 45

insertion 38

Départs Aux Pré-Fader 48

Départs Auxiliaires 45

utilisés comme bus de mixage supplémentaires 51

Désactiver l'afficheur de niveau créé 40

Diffusion 76

Distorsion 67

Doppler, effet utilisant la rotation 73

Écoute Sans Temps de Retard 39

Ecran d'édition des effets 57

Ecran d'Effets 49

Écran TV 48, 49

Écretage 20

amplificateur leveller 70

auto wah 64

chorus 65

compresseur 65

Créer un nouveau répertoire 55

délaimono300072

Descriptions 61

distorsion 67

édition 54

égaliseur 3 bandes 62

flanger 68

haut-parleur tournant 73

insertion 37

morphée vocal 77

palette 53

paramétrique 1 bande 61

phasing 73

preset

créer nouveau 58

delete 59

remplacements 59

renommer 59

réverbération stéréo 71, 76

slection 54

Utilisation dans une application hôte VST 78

vue d'ensemble 53

Effets de Boucle 51

Effets Internes

Descriptions 61

liste 60

Effets Latéraux, routage 45

Effets Voix de Robot, création 75

Égaliseur 3 Bandes 62

Égaliseur 4 Bandes 63

Égaliseur Paramétrique, configuration 62

Élargissement Sonore à l'Aide du Chorus 65

Enregistrement et Lecture WDM 89

Entrée

affichage 50

niveau

caractéristiques 99, 104

ligne 23

mesure 99, 104

réglage 41

platine 23

Réduction à des taux d'échantillonnage élevés 89

type, couleur rouge 34

Entrée/Sortie Word Clock 93

Enveloppe, réverbération 71, 76

Éviter que les LEDs rouge ne s'allument 20

E-Wire 83

Export

core FX preset 56

Facteur de Chute des Basses Fréquences 71

Fader 47

Filtre en Peigne 68

Flanger 68

Freq Shifter 69

Fréquence d'échantillonnage, réglage 30

Gain de sortie, amplificateur leveller 70

Gain, compresseur 66

Générateur de Bruit Blanc 43

Générateur de Bruit Rose 43

Générateur de signaux, insérer 43

Généaux

bus 48

fader de sortie 52

insertions 52

master 48

niveau de départ/retour 48

Haut-parleur tournant, effet 73

Icône E-MU, dans la barre de tâches 29

Illustrations de connexion 24

Import

core FX preset 56

Importation et Exportation des Presets Core FX 56

Indicateurs de Niveau de Signal, LED 20

Type d'entrée, canal de mixage 34

Paramètres d'entrée, niveau 102

Insertion

Afficheur de niveau 41

ajout d'effets 37

Ajout d'un département 38

ajout d’un départ/retour 38, 39

bypass 44, 57

menu 38

solo 44, 57

suppression 44

types 37

voie de mixage 37

Insertion d'un atténuateur 42

Installation

carte fille 0202 E-MU 14

carte fille de synchronisation 14

carte PCI E-MU 1010 13

Installation logicielle 16

Interface

ADAT 17, 21

Cables requis 15

EDI 24

MIDI 18, 24, 26

Numérique, S/PDIF 17

S/PDIF 17,20

SMPTE 26, 90

word clock 93

Interface Numérique, S/PDIF 20

Interrupteur, MicroDock 15

Inversion de Phase 42

Inversion, polarité42

Jitter Spec

1212m system 103

1616m System 101

Latence, écoute sans 39

Led

rouge 20

verte 20

Leveler 70

Niveaux, réglage d'entrée 41

LFO

flanger 68

morphée vocal 77

phasing 73

Limeur 66

Limers Doux 42

Section principale 48

Master Clock 95

Mélangeur

affichage 27

synoptique 28

voie 34

bouton solo 47

départ aux 45

insertion 37

nouvelle 35

type 35

zone de marquage 47

Vue d'ensemble 27

Messages de Quart de Trame 92

Messages de Trame Pleine 92

MicroDock

connexion 15

entrées/sorties 19

interrupteur 15

MIDI 2, ne fonctionnant pas 26, 92

MIDI Connecteurs d'E/S 24

MIDI Prises E/S, carte fille 0202 18

Mise à la Masse 98

Mixage Signal Traité non Traité, effets 57

Mode de Rendu 79

Mode Externe, SMPTE 91

Mode Flywheel, SMPTE 91

Index

Mode Hôte, SMPTE 91

Modèles d'usine 31

Modèles, session 31

Monitor

mixage 48

mate 48

réglagedebalance52

sortie 23

mate 52

réglagedeniveau52

Mono Delay 3000 72

Morpheur Vocal 77

MTC 92

activation 92

Conversion SMPTE 90

Multicanaux, fichiers WAVE 36

Mute, voie de mixage 47

Niveau de Signal, croissant 18

Niveau Ligne

carte fille E/S entrée/sortie 18

entrée/sortie 23

Niveau, réglage du niveau d'entrée 41

Niveau de Départ/Retour 48

Nouvelle

session 29, 30

voie de mixage 35

Oscillateur Sinusoidal 43

Palette, effets 53

Panoramaque 47

Paramètres, niveau d'entrée 20

Paramétrique 1 Bande 61

PatchMix DSP, désactiver 29

Phasing 73

Phonème 77

Plage dynamique 104

Plot de masse, platine 23

PowerFX 78

Disponibilité des ressources 80

Préamplificateur

micro 20

platine 23

Pré-Retard, compresseur 66

Preset

créer nouveau 58

remplacements des effets 59

Renommer les effets 59

Sélection d'un preset utiliser 58

supprimer 59

Présélection Utilisateur, effet 58

Présets Core FX, importation et exportation 56

Programme en Arrière Plan, désactiver 29

Réduction du Bruit de Fond 98

Réglage de Balance, moniteur 52

Réglages

E/S 32

système 31

Réglages Système 31

Remarques, astuces et mises en garde 10

Répertoire, effets 55

Rétablissement, Compresseur 66

Retours Auxiliaires 51

Réverbération 71, 76

Réverbération Stéréo 71, 76

Réverbération, enveloppe 71, 76

Ronflements, dans l'audio 98

S/MUX 87

S/PDIF

cables 97

Entrées et sorties 17, 20

Sauvegarde

chaînes d'effets FX 54

préréglages d'effet utiliser 58

session 31

Session 30

chemin 31

creation 30

modeles 31

Seuil, compresseur 66

SMPTE 90

Solo

bouton 47

insertion départ/retour 49

Sortie

de PatchMix DSP 29

Fonctions générales 52

mini-jack 24

monitor 21

niveau

Afficheurs de niveau 52

ligne 23

monitor 52

SMPTE 91

section 52

sortie casque 21

Source de Synchro Externe 32

Suppression, préréglage utilisateur d'effet 59

Supprimer

répertoire 55

voie de mixage 36

Surround 5.1, connexion des enceintes 25, 36

Synchronisation Source 32

Synchronisation, utilisation de S/PDIF 95

Système d'aide 29

Taux, compresseur 66

Témoins de Niveau Crête 20

Témoins de Synchro/Fréquence d'Échantillonnage 51

Temps de Chute, réverbération 71, 76

Time Code

MIDI 92

SMPTE 90

Touche Effect 49

Tutorial

automation de PowerFX 80

Configuration et utilisation de E-Wire 79, 84

Configuration et utilisation de PowerFX 79

Optimisation des enregistrements 41

Type d'Ampli Opérationnel

Système 1616m 104

Système1212m 102

Système1616 99

Types de connecteurs 16

Types de Convertisseurs A/N - N/A

Système 1212m 102

Système 1616 104

Système1616m 99

Valeurs de Jitter 101

Voie

ajouter 35

mélangeur 34

type d'entrée 34

Voie de Mixage

ajouter 35

supprimer 36

type 35

Voie Rouge 34

Wah-Wah 64

Word Clock In/Out 26

Zone de Marquage de Voie 47
