1365-5-2 - Machine à coudre industrielle DURKOPP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à coudre industrielle overlock
Marque	DURKOPP
Modèle	1365-5-2
Dimensions (L x l x H)	2300 x 1500 x 1700 mm
Poids complet	380 kg
Alimentation électrique	1 x 230 V, 50/60 Hz, 1.5 kVA
Vitesse de couture max.	6 500 points/min
Largeur de surfilage standard	6,0 mm
Largeur de surfilage optionnelle	4,0 / 5,0 mm
Nombre de têtes de couture	2 (3ème en option)
Type de point	Surjet à 2 ou 3 fils (au choix)
Nombre d'aiguilles	1 (par tête)
Entraînement	Différentiel inférieur et supérieur par pieds
Commande	Par programmes avec console graphique
Fonctions supplémentaires	Veilleuse de fil, extracteur, embu réglable, station de collage optionnelle
Matière compatible	Tissu léger à moyen (LM)
Nettoyage et entretien	Nettoyage régulier des buses soufflantes, lubrification des pièces mobiles
Sécurité	Veilleuse de fil d'aiguille et de boucleur (2ème tête), arrêt automatique en cas de défaut fil
Équipements en option	Table de positionnement avec 3ème tête, empileur, dispositif de thermocollage
Pression d'air	6 bar

FOIRE AUX QUESTIONS - 1365-5-2 DURKOPP

Quelle est la tension d'alimentation de la DURKOPP 1365-5-2 ?

La machine fonctionne sur une alimentation monophasée 230 V, 50/60 Hz avec une puissance consommée de 1,5 kVA.

Combien de têtes de couture possède le modèle 1365-5-2 ?

Le modèle 1365-5-2 est équipé de 2 têtes de couture (overlock). Une troisième tête est disponible en option pour augmenter la productivité.

Quel type de point peut-on réaliser avec cette machine ?

La machine peut réaliser des points de surjet à 2 ou 3 fils, au choix selon l'équipement.

Comment régler l'embu (fronce) sur la DURKOPP 1365-5-2 ?

L'embu se règle via l'entraînement différentiel supérieur et inférieur. Vous pouvez ajuster l'embu en haut (pour le tissu supérieur) et l'embu en bas via la console graphique ou les réglages mécaniques.

Quelle est la vitesse de couture maximale ?

La vitesse maximale est de 6 500 points par minute, ce qui assure une productivité élevée.

Comment entretenir la machine ?

Un nettoyage régulier des buses soufflantes intégrées dans la table est nécessaire pour faciliter l'entraînement de la matière. Lubrifiez les pièces mobiles conformément au manuel.

Quelle est la fonction de la veilleuse de fil ?

La veilleuse de fil (thread monitor) surveille les fils d'aiguille et de boucleur (uniquement sur la 2ème tête pour le 1365-5-2). Elle arrête la machine en cas de rupture de fil.

Peut-on coudre des pantalons avec doublure au genou ?

Oui, le modèle 1365-5-2 peut surfiler des devants de pantalon avec doublure au genou. Une station de collage optionnelle permet de fixer la doublure avant couture.

Quels sont les équipements complémentaires disponibles ?

Des équipements tels qu'une table de positionnement avec 3ème tête, un empileur avec séparation droite/gauche et un dispositif de thermocollage sont disponibles en option.

Quelle est la hauteur de table réglable ?

La hauteur de table est réglable jusqu'à 1 700 mm maximum.

MODE D'EMPLOI 1365-5-2 DURKOPP

Unités de couture overlock pour surfiler les devants et dos de pantalon

1265-5/1365-5-2

L'unités de couture 1265-5 et 1365-5-2 - Surfilage automatique des pantalons

L'unité de couture 1265-5 et 1365-5-2 à entrainement différentiel supérieur et inférieur vous propose des solutions excellentes pour le surfilage rationnel des devants et dérivées de pantalon.

La 1265-5 est une unité de couture overlock à une tête avec moteur intégré à courant continu.

L'unité de couture overlock 1365-5-2 à deux têtes peut être équipée d'une troisième tête. Celle-ci permet d'accroître le rendement lors de la réalisation d'ourlets de pantalon.

Le pantalon complet est surfilé en une seule opération, l'intégration de l'arrondi de fond et de la braguette est également possible (dépendante de la forme). Les pantalons avec doublure au genou ne posent pas de problème non plus. Grâce à une station de collage (en option) les deux pièces à coudre sont fixées et réalisées sans décalage avec l'embau de doublure demandé.

• Productivité élevée grâce au mode de travail en temps entièrement masqué
• Augmentation du rendement grâce à la troisième tête de couture (seulement 1365-5-2)
• Délais d'apprentissage courts grâce à la grande simplicité d'utilisation
• Qualité constante de la couture entière, avec embus dans la doublure au genou
• Réalisation sans problème de l'arrondi d'une hanche très prononcée Guide-bord réglable en hauteur pour s'adapter aux différentes épaisseurs de matière
• Console de visualisation graphique
• Réglage individuel du déroulement des programmes
• Grande flexibilité grâce à l'équipement de base large

Particularités techniques:

Utiliser en tant que surjeteuses-raseuses à deux ou trois fils - Moteur intégré à courant continu Commande par moteur pas à pas pour entraînement différentiel supérieur et inférieur - Buses soufflantes réglables individuellement intégrées dans la table afin de faciliter l'entraînement de la matière - Contrôleur de fil pour fils d'aiguille et de boucleur à la tête de couture deux (seulement 1365-5-2) - Station de collage des doublures au genou (en option)

Exemples d'application et de performances

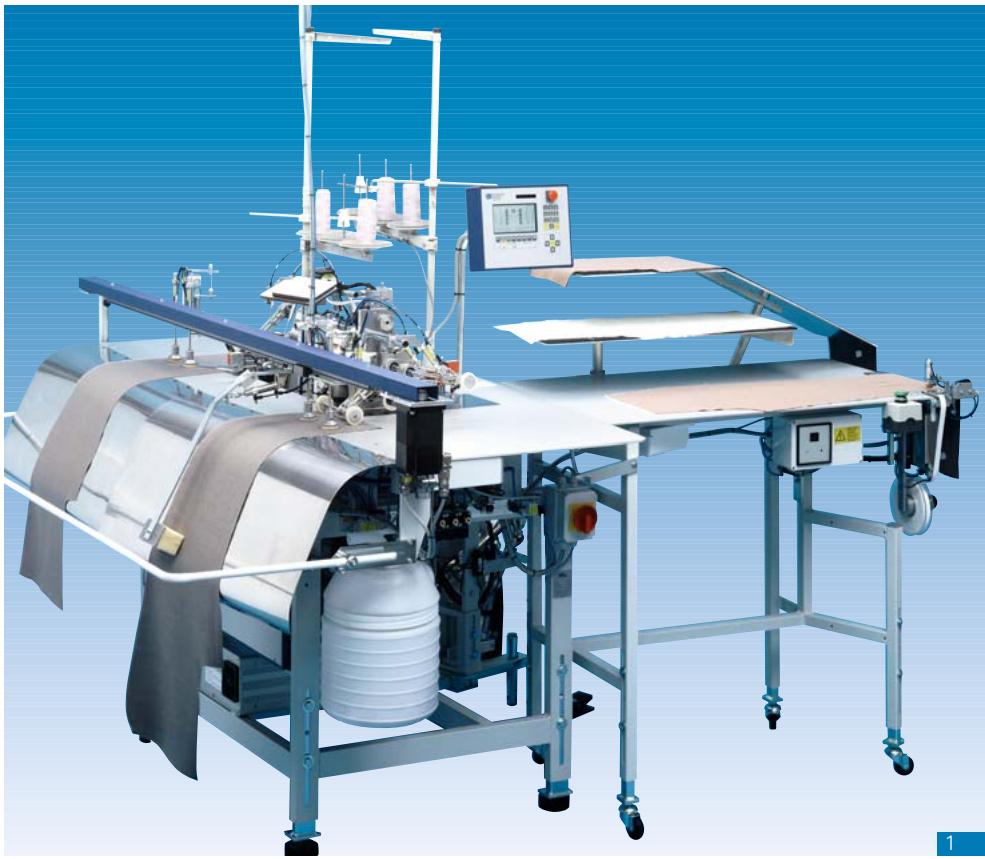

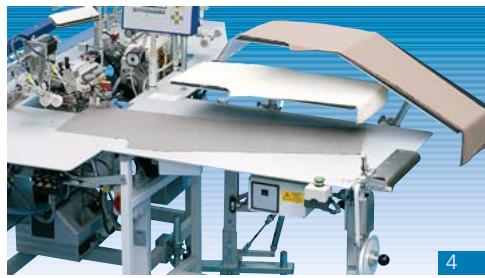

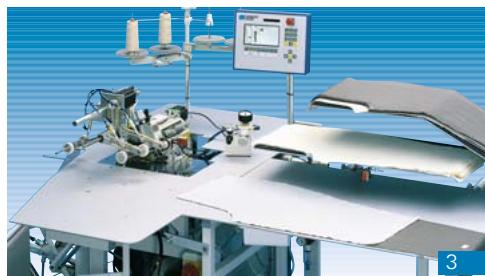

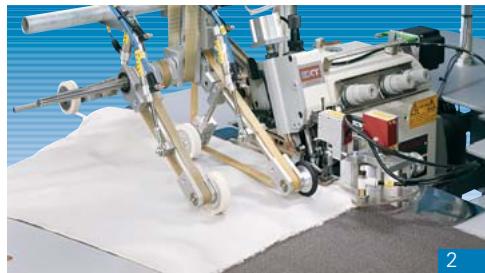

1 Surfilez les dos de pantalon (1365-5-2) 2 Tête de couture Pegasus EXT 3 Les devants de pantalon à doublure au genou (1265-5) 4 Station de collage pour doublures au genou (en option)

• À la station de collage (en option), la doublure du genou est fixée au tissu. L'opérateur présente la couture d'entrejambes contre la tête de couture 1 et le procédé de couture démarre automatiquement.
• L'unité guide la matière, la coud et la transporte automatiquement jusqu'à la tête de couture 2. Elle surfile automatiquement la couture latérale et empile la matière. Le surfilage du dos du pantalon se déroule de la même manière (sans doublure au genou).

Surfiler les devants de pantalon à doublure au genou (4 coutures) 1265-5: env. 650 pantalons 1365-5-2: env. 1.050 pantalons - Surfiler les dos de pantalon (4 coutures) 1265-5: env. 1.050 pantalons 1365-5-2: env. 2.700 pantalons - Surfiler des pantalons complets avec doublure au genou (8 coutures) 1265-5: env. 450 pantalons 1365-5-2: env. 700 pantalons - Surfiler des pantalons complets sans doublure au genou (8 coutures) 1265-5: env. 550 pantalons 1365-5-2: env. 1.350 pantalons

Les données techniques

	mm O U [mm] max.	Stiche/Min.	Nähgut	Umstechbreite, Standard	Umstechbreite, optional	Tischhöhe einstellbar
		Stitches/min.	Material	Serging width, standard	Serging width, optional	Table height adjustable
		Points/min.	Matiere	Largeur de surfilage, standard	Largeur de surfilage, en option	Hauteur de table régable
		[min-1] max.		[mm]	[mm]	[mm] max.
1265-5	1,0 - 5,0	1,0 - 4,5	6.500	LM	6,0	4,0 / 5,0
1365-5-2	1,0 - 5,0	1,0 - 4,5	6.500	LM	6,0	4,0 / 5,0

O = Obertransport U = Untertransport LM = Leichtes bis mittelschweres Nähgut ● = Serienausstattung ○ = Optionale Zusatzausstattung ○ = Wahlweise 2- oder 3-Faden Überwendlichstich * = Fadenwächter nur für den 2. Nähkopf für Nadel- und Greiferfaden (1365-5-2)	O = Top feed U = Bottom feed LM = Light weight to medium weight material ● = Standard equipment ○ = Optional equipment ○ = Optionally available with two- or three-thread overlock * = Thread monitor only on 2ndsewing head for needle and looper thread (1365-5-2)								O = Entrainiment supérieur U = Entrainiment inférieur LM = Tissu léger à moyen ● = Equiplement standard ○ = Equiplement en option ○ = Livrable avec surjeuteuses-rasesuses à 2 ou 3 fils, au choix * = Veilleuse de fil d'iguille que pour la 2ernde tête pour le fil d'iguille et le fil de boucleur (1365-5-2)
1265-5 1365-5-2	●	○	○	●	●	●	○	●	B 27	90 - 100	D-TEX 110-1
	●	○	○	●	●	●	●*	●	B 27	90 - 100	D-TEX 110-1

	Nennspannung	Leistungsaufnahme	Gewicht, komplett	2 U	Abmessungen (Länge, Breite, Höhe)
	Nominal voltage	Power consumption	Weight, complete		Dimensions	Length, Width, Height)
	Tension nominale	Pausssance consommée	Poids, complet		Dimensions	(Longueur, Largeur, Hauteur)
	[V], [Hz]	[kVA] max.	[kg]	[NL]	[bar]	[mm]
1265-5	1x230 V, 50/60 Hz	1,0	230	20	6	1.700	1.400 1.700
1365-5-2	1x230 V, 50/60 Hz	1,5	380	40	6	2.300	1.500 1.700

Équipements complémentaires 1265-5:

1970 590694 Equipement pour la pose de sacs de poche préfabriques entre le tissu du pantalon et la doublure

1970 590684 Empileur 202/1-4 (permettant la séparation automatique des pièces droites et gauches de pantalons)

1970 592944 Dispositif de thermocollage pour traitement de doublures de pantalon (doublures de pantalon coupées à dimension)

Equipements complémentaires 1365-5-2:

1970 590874 Table de positionnement (pour 2e tête) avec dispositif de thermocollage pour traitement de doublures de pantalon

1970 590894 Table de positionnement avec 3e tête, avec dispositif de fixation pour couture des doublures de pantalons

1970 590904 Empileur 202/1-4 (permettant la séparation automatique des pièces droites et gauches de pantalons)

502		504		eroseine
Eine Nadel	Zwei-Faden-Überwendlich-stich	Drei-Faden-Überwendlich-stich	Kettenstich-greifer	Differential-Utertransport und Fuß-Obertransport	Mehrweite oben, Glattnähen, Mehrwerte unten	Faden-wächter	Überwurf-stapler	Programmsteuerung; Bedienfeld mit Grafik-Display
Single needle	Two-thread overlock	Three-thread overlock	Looper, crossline	Differential bottom feed and variable top feed	Fullness above, smooth sewing, fullness below	Thread monitor	Flip stacker	Program control; operating panel with graphical display
Une aiguille	Surjeteuses-raseuses à deux fils	Surjeteuses-raseuses à trois fils	Boucleur crossline	Entrainement différentiel inférieur et entrainment supérieur par pieds	Embu en haut, couture lisses, embu en bas	Veilleuse de fil	Extracteur	Commande par programmes; console de visualisation graphique
