Type de produit	Machine à coudre industrielle
Caractéristiques techniques principales	Machine à coudre à point droit, conçue pour les tissus épais et les applications industrielles
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	Longueur : 100 cm, Largeur : 40 cm, Hauteur : 120 cm
Poids	Environ 80 kg
Compatibilités	Compatible avec divers types de tissus, y compris le cuir et les matériaux épais
Type de batterie	Non applicable (machine à coudre électrique)
Tension	220-240 V
Puissance	750 W
Fonctions principales	Point droit, réglage de la tension du fil, vitesse variable
Entretien et nettoyage	Lubrification régulière des pièces mobiles, nettoyage du boîtier et des mécanismes internes
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès des revendeurs agréés
Sécurité	Équipée d'un dispositif de sécurité pour éviter les accidents lors de l'utilisation
Informations générales utiles	Recommandée pour les professionnels de la couture, garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - 1280-5-1 DURKOPP

Quel type de pièces puis-je utiliser avec la DURKOPP 1280-5-1 ?

Vous pouvez utiliser des pièces de rechange d'origine DURKOPP ou des pièces compatibles spécifiées dans le manuel de l'utilisateur.

Comment puis-je résoudre un problème de bourrage de fil ?

Vérifiez que le fil est correctement enfilé, que la tension est ajustée correctement et que l'aiguille n'est pas endommagée.

Que faire si la machine ne démarre pas ?

Assurez-vous que la machine est correctement branchée, que le pédalier fonctionne et qu'il n'y a pas de problème avec le fusible.

Comment ajuster la tension du fil ?

Utilisez le régulateur de tension situé sur la machine pour augmenter ou diminuer la tension du fil selon les besoins.

Quelle huile dois-je utiliser pour l'entretien de la machine ?

Utilisez de l'huile de machine à coudre recommandée par le fabricant pour lubrifier les parties mobiles de la DURKOPP 1280-5-1.

Comment puis-je remplacer l'aiguille de la machine ?

Desserrez la vis de fixation de l'aiguille, retirez l'aiguille usée et insérez la nouvelle aiguille en assurant qu'elle est orientée correctement avant de resserrer la vis.

Que faire si la machine fait du bruit pendant le fonctionnement ?

Vérifiez si la machine est correctement lubrifiée, si des éléments sont mal alignés ou si des pièces sont usées.

Comment nettoyer la DURKOPP 1280-5-1 ?

Débranchez la machine, retirez les peluches et les débris avec une brosse douce, et essuyez les surfaces avec un chiffon sec.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est disponible sur le site officiel de DURKOPP ou peut être demandé directement au revendeur.

Comment obtenir un service après-vente pour ma machine ?

Contactez le revendeur où vous avez acheté la machine ou le service clientèle de DURKOPP pour des informations sur le service après-vente.

MODE D'EMPLOI 1280-5-1 DURKOPP

Unités de couture pour coutures d'assemblage à point safety ou à double point de chaînette

1280-5-1/1281-5-1

Des coutures d'assemblages sûres avec la 1280-5/1281-5

Les unités de couture 1280-5-1 et 1281-5-1 sont spécialement conçues pour la confection de coutures d'assemblage, p. ex. coutures de pantalon latérales, coutures d'entre-jambes ou coutures de jupes sur tissu supérieur. L'unité réalise des coutures à double point de chaînette ou des coutures de sécurité (4 ou 5 fils) au besoin. En option, les deux unités peuvent être équipées de moteurs pas à pas pour la commande de l'entraînement supérieur et inférieur.

La 1281-5-1 est équipée d'une table de positionnement avec souris et dispositif de retard automatique. Grâce au rail de guidage à réglage flexible, la table peut être adaptée rapidement à de différents contours de coutures.

L'unité de couture 1280-5-1 est la version économique de la 1281-5-1. Non pourvue d'une table de positionnement, elle peut être utilisée tant dans la confection de pantalons classique que dans la confection de « casual wear », p. ex. pour pantalons en coton, « dockers », « chinos » et pantalons de style US-américain.

Supplément de qualité

• Consistance des largeurs de couture grâce au guidage exact des contours
• Forme impeccable grâce à la répartition d’embus partielle dans la couche inférieure et supérieure de la matière. Dispositif pour couture manuelle dans la zone de l’arrondi de la hanche (lors de la confection de poches côte et des poches à l’italienne).
• Dispositif de couture spécial pour coutures de pantalon latérales avec poche côté
• Répartition d’embu automatique grâce à l’entraînement supérieur et inférieur pneumatique (version standard) Répartition d’embu automatique grâce à l’entraînement supérieur et inférieur commandé par moteur pas à pas (en option)

Supplément de productivité

• Ecran graphique couleur tactile offrant une grande convivialité d'utilisation et un accès rapide aux paramètres variables Mode de travail en temps masqué (seulement 1281-5-1) Fermeture et surfilage réalisables en une seule opération
• Détection par cellule photoélectrique automatique de début et fin de la couture
• Programmation très simple

Supplément de flexibilité

Commande librement programmable. Application universelle à point safety et à double point de chaînette. Mode de travail semi-automatique permettant de traiter des couches de tissu dont les contours ne coincident pas.

Exemples d'emploi et particularités de 1280-5-1

L'unité de couture 1280-5 est la version économique pour la réalisation de coutures latérales et d'entrejambe. Avec sa construction compacte, elle convient particulièrement à la confection de pantalons « sportswear ».

Le guide-bord pneumatique permet de couper les excédents de matière dépassant les sacs de poche.

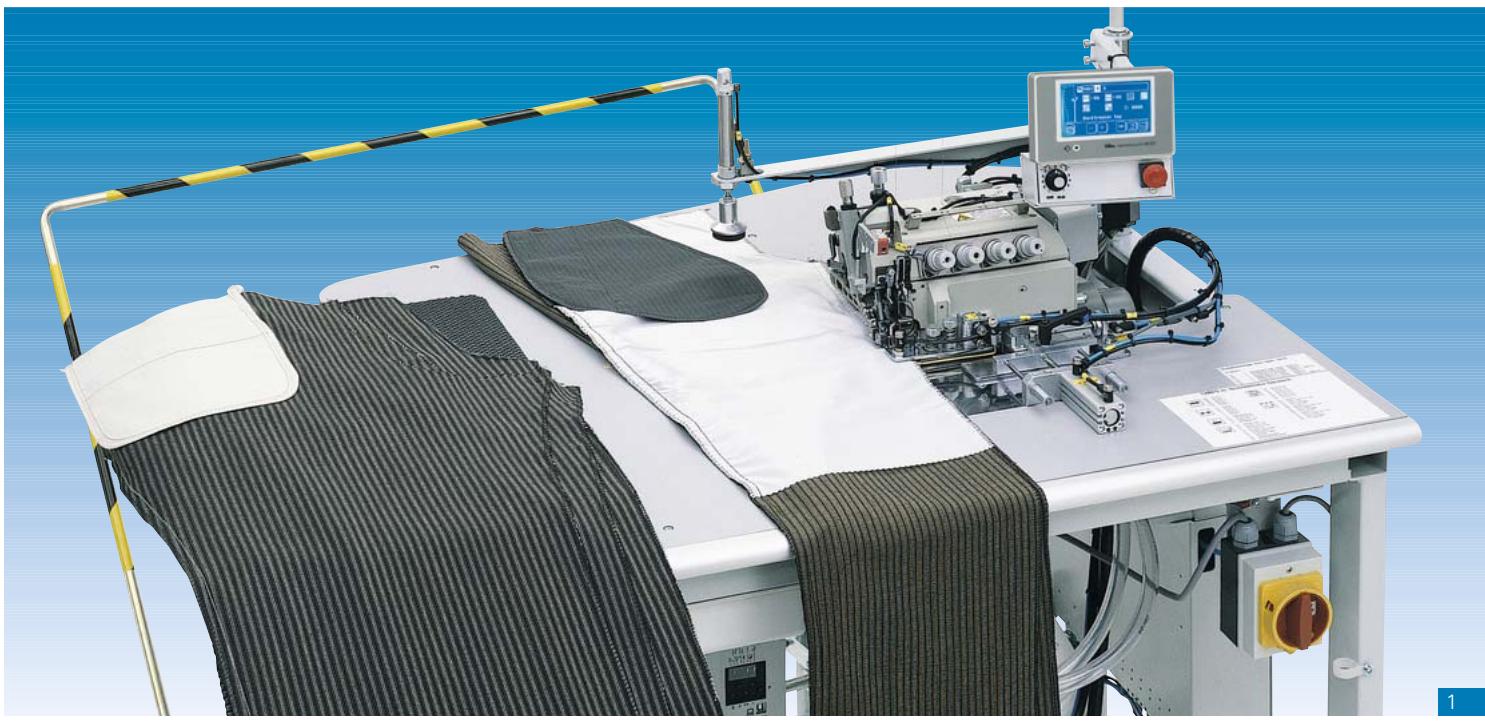

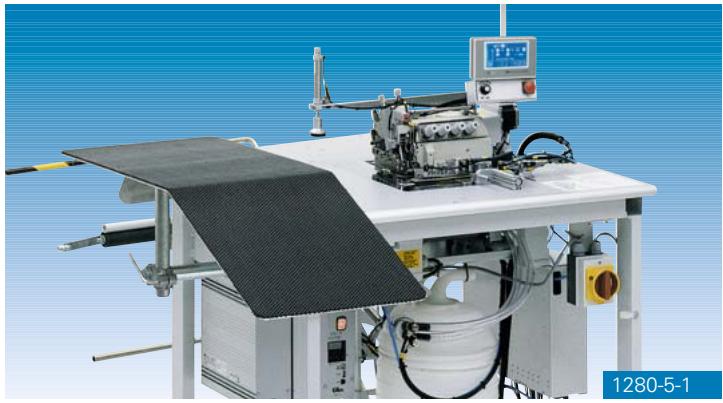

1 1280-5-1 Version économique

Domaine d'application typique : Fermeture des coutures latérales et d'entrejambe dans pantalons « sportswear » avec couture de sécurité.

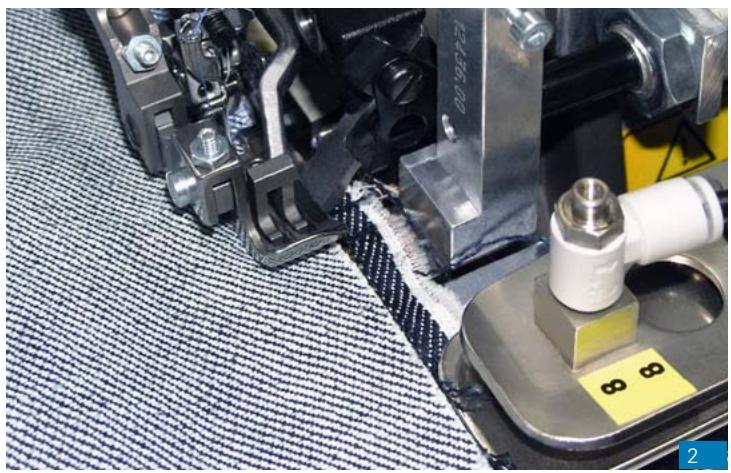

2 1280-5-1 Avec guide-bord

Guide-bord escamtable pneumatiquement pour couper les excédents de matière dépassant les sacs de poche surpantalons « sportswear »

3 1280-5-1 Et 1281-5-1

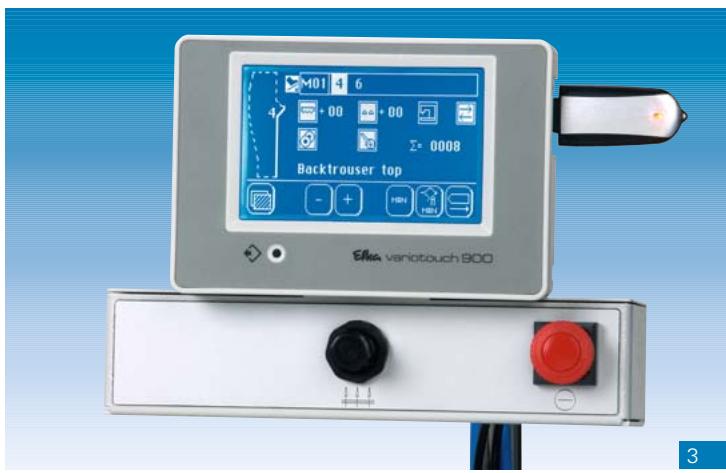

La nouvelle console de commande avec écran graphique couleur tactile simplifie fortement la programmation et permet un accès rapide à tous les paramètres pendant les opérations de programmation et de couture.

Exemples d'emploi et particularités de 1281-5-1

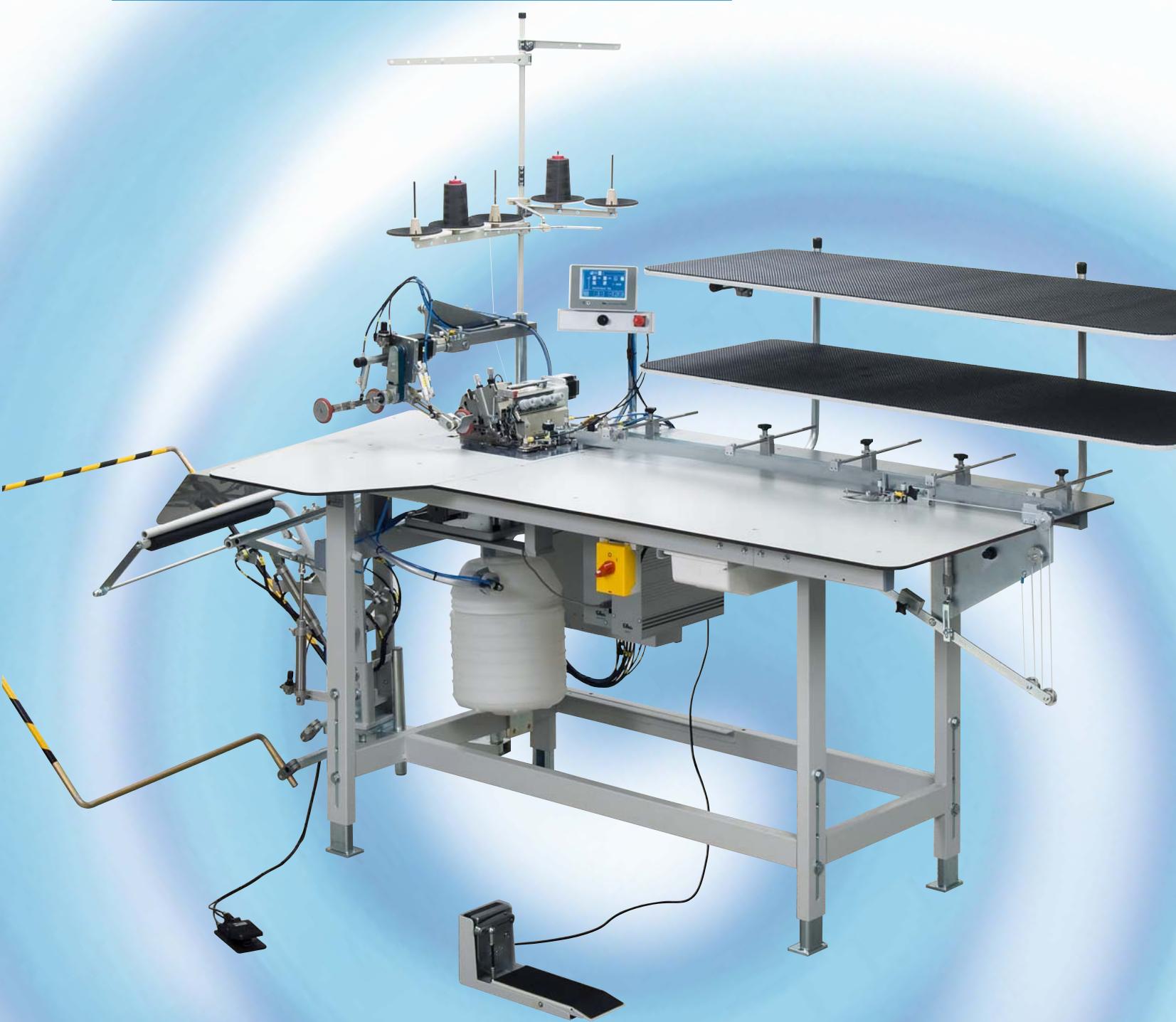

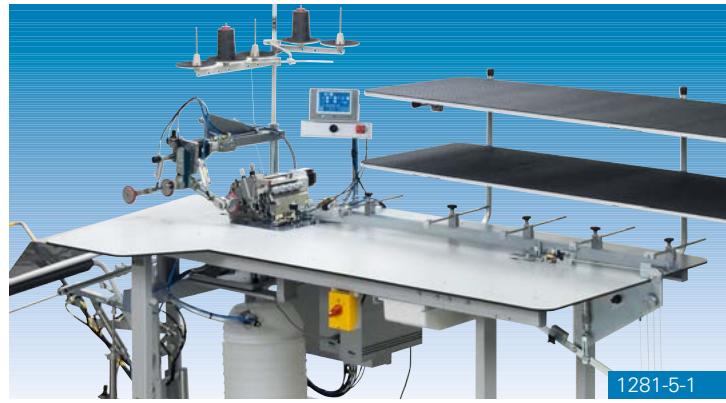

La 1281-5-1 est équipée d'une table de positionnement avec souris et dispositif de retard automatique. Grâce à cela, les coutures de pantalons classiques tout comme celles dans les matières difficiles sont toujours parfaitement lisses.

Si nécessaire, des programmes de couture de conception individuelle permettent la reproduction exacte des coutures avec embu partiel dans la zone de hanche.

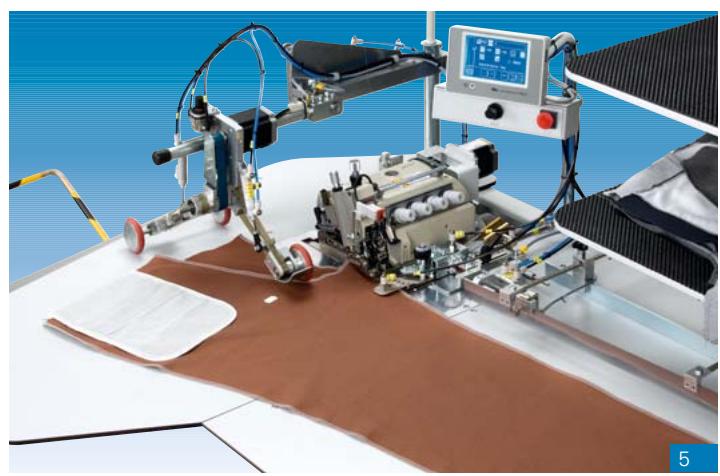

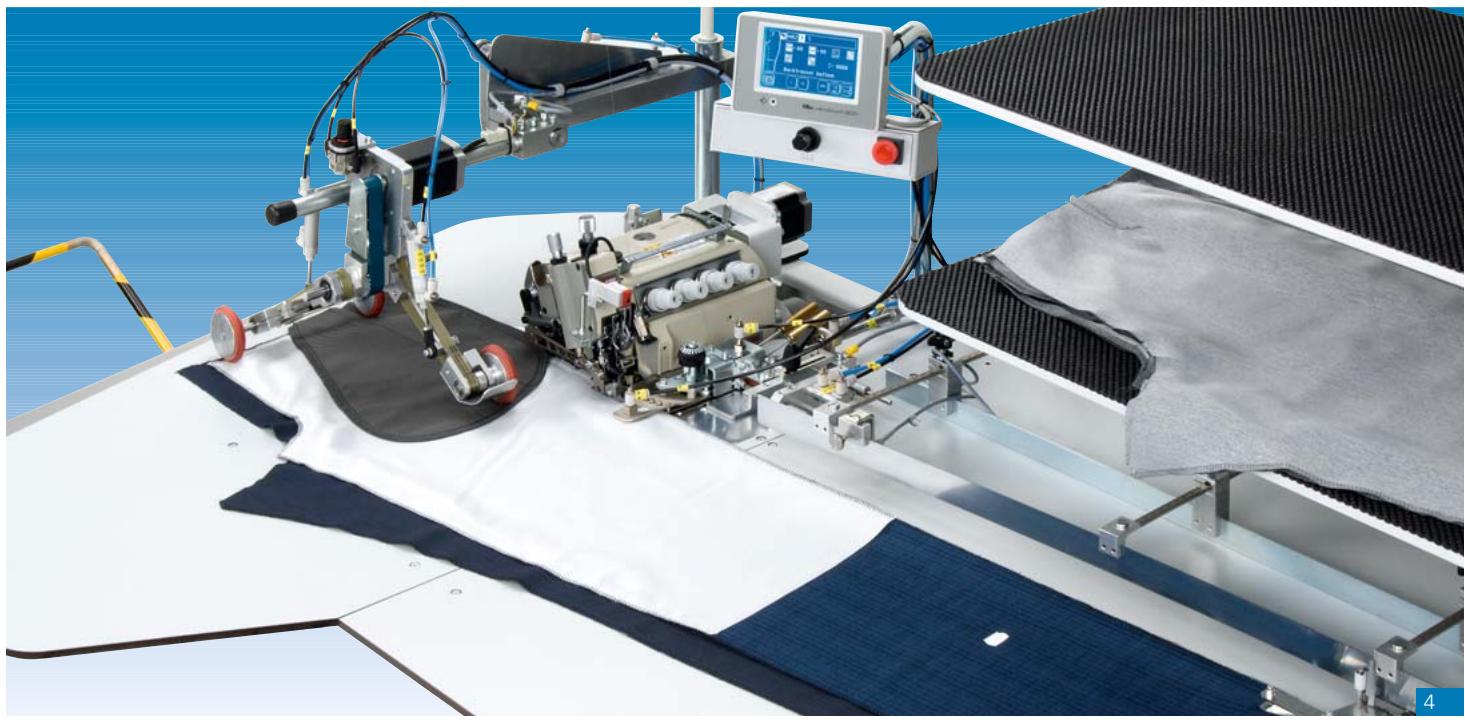

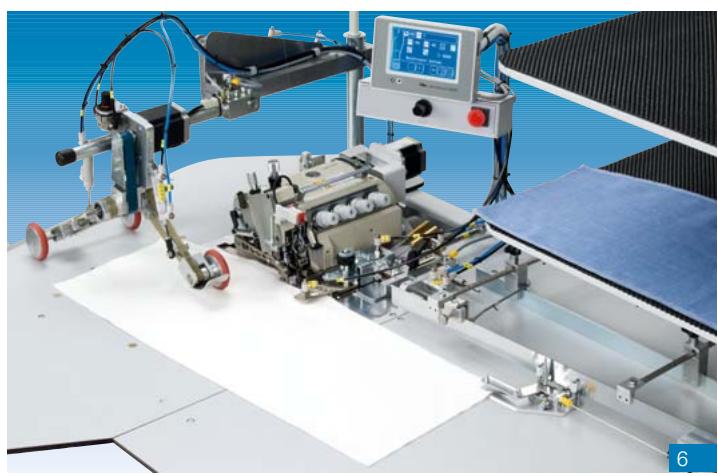

4 1281-5-1 - L'unité de couture pour des coutures parfaitement lisses et des coutures avec embu partiel. Domaine d'application typique : coutures latérales de pantalons homme et femme. 5 1281-5-1 - Domaine d'application typique : coutures d'entrejambe de pantalons homme et femme. 6 1281-5-1 - Utilisation double dans la confection de vêtements de dessus femmes, p. ex. coutures longues de jupes. Le dispositif d'évacuation permet l'empilage parfait des pièces de jupes courtes. Pour les pièces de jupe larges de 500 - 750mm, un empileur pièces larges est disponible en option.

Hose, Rock / Trousers, Skirts / Pantalon, Jupe	1280-5-1	1281-5-1	Anwendung
	Leistung in 480 Min. Performance in 480 min. Performance en 480 min.	Leistung in 480 Min. Performance in 480 min. Performance en 480 min.	Application Application
1.550 - 1.700 Näthe1.550 - 1.700 Seams1.550 - 1.700 Coutures	1.700 - 1.900 Näthe1.700 - 1.900 Seams1.700 - 1.900 Coutures	Hosen-Seitennaht mit Paspeltasche in der VorderhoseTrousers side seam with piped pocket in the front trousersCout. latérale avec poche passepoilée dans le devant de pantalon
1.700 - 1.900 Näthe1.700 - 1.900 Seams1.700 - 1.900 Coutures	2.100 - 2.300 Näthe2.100 - 2.300 Seams2.100 - 2.300 Coutures	Hosen-Schrittnaht, Standard-AusführungTrousers inside seam, standard executionCouture d'entrejambe, version standard
1.350 - 1.500 Näthe1.350 - 1.500 Seams1.350 - 1.500 Coutures	1.500 - 1.650 Näthe1.500 - 1.650 Seams1.500 - 1.650 Coutures	Hosen-Seitennaht mit Flügeltaschen in der VorderhoseTrousers side seam with wing pockets in the front trousersCout. latérale avec poches à l'italienne dans le devant de pantalon
1.500 - 1.650 Näthe1.500 - 1.650 Seams1.500 - 1.650 Coutures	1.650 - 1.800 Näthe1.650 - 1.800 Seams1.650 - 1.800 Coutures	Rock-Seitennaht mit FlügeltascheSkirt side seams with wing pocketCoutures latérales de jupe avec poches à l'italienne
380 - 400 Hosen380 - 400 Trousers380 - 400 Pantalons	430 - 450 Hosen430 - 450 Trousers430 - 450 Pantalons	Komplette Hosen (4 Näthe pro Hose)Complete trousers (4 seams per trousers)Pantalons complets (4 coutures par pantalon)

Tête de couture: Pegasus EXT 3216-03 - Moteur intégré à courant continu - USB-Memory-Stick (en option) - Barrière photo-électrique pour détection de début et de fin de couture Appareil de guidage selon les contours - Clavier de commande externe - Couteau vertical avec aspiration - Dispositif pour séparer la chaînette avec aspiration - Buses soufflantes individuellement réglables montées dans la table pour faciliter l'entraînement de la matière Table de positionnement avec souris et dispositif de retour pour mode de travail en temps masqué (seul. 1281-5-1) - Répartition d'embu automatique grâce à l'entraînement supérieur et inférieur pneumatique (version standard) - Répartition d'embu automatique grâce à l'entraînement supérieur et inférieur commandé par moteur pas à pas (en option) Bâti à hauteur ajustable

Les données techniques de

Les unités de couture 1280-5-1 / 1281-5-1

	mm min.	max. [mm]	Stiche/Min. [mm]	Nähgut Material Matière	Nahtbreite (währbar) Seam width (selectable) Largueur de couture (sélectionnable)	[mm]	(währbar / selectable / sélectionnable)
1280-5-1	0,5	3,5	6.500	L, M	9 - 12	●	●	●
1281-5-1	0,5	3,5	6.500	L, M	9 - 12	●	●	●

Tissu léger Tissu moyen = Equipement standard = Equipement standard, sélectionnable = Equipement en option

1280-5-1

1281-5-1

B27

80- 80-

Équipements complémentaires de la 1280-5-1

1970 592554 Tete spéciale EXT 3216H-05/535K 5x5-KH-021-B pour matieres de jeans 1970 592564 Répartition d'embu grâce à l'entraîne ment differentiel supérieur et inférieure avec moteur pas a pas 1970 592974 Dispositif d'empilage pour empiler des ouvrages plus courts 1970 590614 Empileur 201/6-2 1970 592574 Empileur 201/7 pour des ouvrages de 500 à 750 mm de largeur, p. ex. jupes 1970 594094 Butée-bord, à déplacer pneumatique 1970 592964 Clé USB

Équipements complémentaires de la 1281-5-1

1970 592564 Répartition d'embu grâce à l'entraînement différentiel supérieur et inférieure avec moteur pas à pas 1970 592574 Empileur 201/7 pour des ouvrages de 500 à 750 mm de largeur, p. ex. jupes 1970 592964 Clé USB

Entraînement différentiel inférieur et entraînement ou supérieur variable non pridae

Barrière lumineuse réfléchissante pour départ

de couture automatique au début du tissu

Barrière lumineuse réfléchissante pour arrêt

de couture automatique à la fin du tissu

Uberwurf

stapler

Flipstacker

Empileur

Commande par programmes, panneau de commande

avec affichage graphique en couleur et écran tactile
