Type de produit	Machine à coudre industrielle à double point de chaînette
Marque	DURKOPP
Modèle	550-8-3
Dimensions (L x l x H)	1060 x 650 x 1700 mm
Poids	100 kg
Alimentation électrique	3x230V/50-60Hz ou 3x400V/50Hz
Puissance consommée	1 kVA max
Vitesse maximale de couture	6000 points/min (réglage usine 5800)
Type de point	Double point de chaînette
Nombre d'aiguilles	1
Système d'entraînement	Entraînement inférieur et supérieur par rouleau (puller)
Réglage différentiel	Roue de réglage manuelle
Lève-pied	Commande au pied
Coupe-fil	Couteau à arracher le fil
Butée-bord	Réglable de 0 à 40 mm, escamotable pneumatique
Guide-bord	Intégré pour positionnement précis
Matières adaptées	Tissus légers (L) à moyens (M)
Applications	Coutures côtés et entre-jambes pour pantalons et jupes
Accessoires inclus	Butée-bord, guide-bord

FOIRE AUX QUESTIONS - 550-8-3 DURKOPP

Quelle est la vitesse maximale de la machine DURKOPP 550-8-3 ?

La vitesse maximale est de 6000 points par minute (réglage usine 5800 points/min).

Comment régler la butée-bord sur la 550-8-3 ?

La butée-bord se règle de 0 à 40 mm et est escamotable pneumatiquement. Consultez la notice pour le réglage précis.

Quel type de point réalise cette machine ?

Elle réalise un double point de chaînette (two-thread chainstitch), idéal pour les coutures élastiques.

Comment changer l'aiguille sur la DURKOPP 550-8-3 ?

Débranchez la machine, desserrez la vis du porte-aiguille, retirez l'ancienne aiguille, insérez la nouvelle avec le méplat vers l'arrière et serrez. Utilisez une aiguille adaptée au tissu.

Quelles sont les précautions de sécurité à prendre ?

Toujours débrancher la machine avant l'entretien. Ne pas porter de vêtements amples près du mécanisme. Utiliser des lunettes de protection si nécessaire.

Comment nettoyer la machine ?

Nettoyez régulièrement les zones de formation des points avec une brosse douce. Évitez les solvants agressifs. Huilez les points de graissage indiqués dans la notice.

Comment régler le différentiel d'entraînement ?

Utilisez la roue de réglage prévue à cet effet pour ajuster le rapport entre l'entraînement inférieur et supérieur, afin d'éviter les plis sur les tissus difficiles.

Que faire en cas de bourrage de fil ?

Coupez le fil, levez le pied presseur, retirez délicatement les fils coincés. Vérifiez le passage du fil et la tension. Consultez la notice si le problème persiste.

Où trouver des pièces de rechange ?

Contactez un revendeur agréé DURKOPP ou consultez le site officiel. Indiquez le modèle 550-8-3 pour les références exactes.

Quels types de tissus peut-on coudre avec cette machine ?

Elle convient aux tissus légers (L) et moyens (M), comme le coton, le polyester, la laine légère. Pour les tissus épais, des réglages spéciaux peuvent être nécessaires.

MODE D'EMPLOI 550-8-3 DURKOPP

Poste de travail optimisé pour réaliser les coutures côtés et entre-jambes

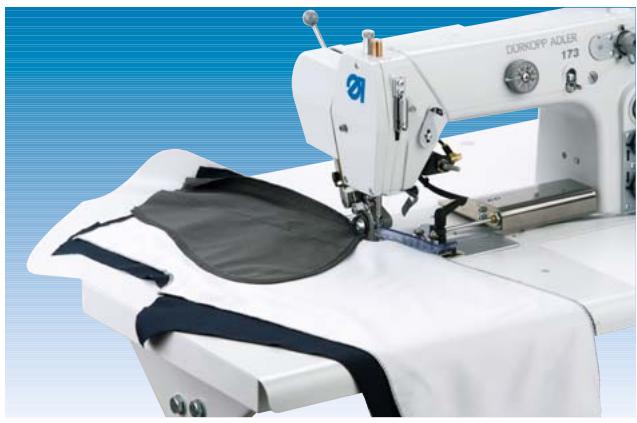

550-8-3 - Poste de travail optimisé pour coutures longues de qualité sur pantalons et jupes

Ce poste de travail se désigne par son rendement élevé associé à un grand confort d'utilisation. Avec le 550-8-3, vous minimiserez les temps d'apprentissage coûteux tout en réalisant en même temps des coutures remarquables par leur qualité.

L’entraînement supérieur par puller de la tête à double point de chanette fonctionne, même à grande vitesse de couture, en synchronisation parfaite avec l’entraînement inférieur. Une roue permet en outre de régler le différentiel par rapport à l’entraînement inférieur, de sorte que les coutures seront lisses même sur les matières difficiles à TRAITER.

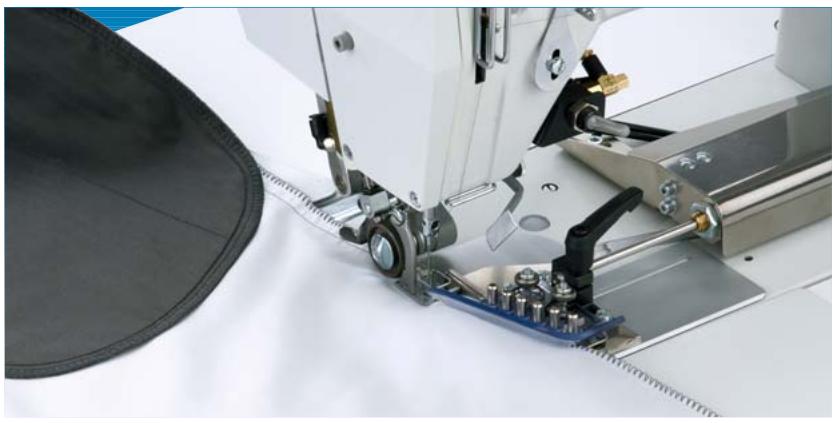

Le guide-bord simplifie le positionnement et le guidage de l'ouvrage, il veille à l'obtention d'une confection de première qualité.

(coutures côtes et entre-jambes)

Équipement supplémentaires:

Butée-bord, une pièce à droite, escamotable vers le haut par système pneumatique, réglable de 0 - 40mm, complet avec couvercle de face

	mm U WO [mm]	Stiche/Min.* Stitches/min.* Points/min.*	Nähgut Material Matière	Nennspannung Nominal voltage Tension nominale	Leistungsaufnahme Power consumption Puissance consommée	Gewicht Weight Poids	Abmessungen (Länge, Breite, Höhe) Dimensions (Length, Width, Height) Dimensions (Longueur, Largeur, Hauteur)
550-8-3	1 - 4 7	[min-1] max.	[V], [Hz]	[✓], [Hz]	[kVA] max.	[kg]	[mm]
		6.000*	L, M	3x230V, 50/60 Hz / 3x400V, 50 Hz	1	100	1.060 650 1.700

550-8-3	401	crossline			System	Nm	[NL] [bar]
	●	●	●	●	934 SIN	70 - 130	0,15 6

U = Entrainement inférieur WO = Entrainement supérieur par rouleau L = Tissu léger M = Middelabungn M = Tissu moyen * Ab Work [minjil] - 5.800 Stich = Ab Werk [min] = 5.800 Stiche/Wim. = Serie naussstattung

U = Entraînement inférieur WO = Entraînement supérieur par rouleau L = Tissu léger M = Tissu moyen * Réglage d'usine [min] = 5.800 points/min.

401		crossline
Eine Nadel	Doppel-kettenstich	Kettenstichgreifer,quer zur Nährchtung	Untertransport undWalzen-Obertransport	Nähfußlüftung,fußbetätig	Faden-Abreiümesser
Single needle	Double-chainstitch	Looper, cross-line	Bottom feed andtop puller feed	Sewing foot lift,pedal controlled	Hook knife
Une aiguille	Double point dechaininette	Boucleur crossline	Entrainiment inférieur etentrainment supérieur par puller	Lève-pied,commandés par pied	Conteau à arracher le fil
