Type de produit	Machine à coudre industrielle
Marque	DURKOPP
Modèle	120-28
Catégorie	Machine à coudre
Utilisation	Professionnelle (industrielle)
Type de point	Point noué (lockstitch)
Nombre d'aiguilles	1 ou 2 (selon configuration)
Vitesse de couture maximale	4000 points/min
Longueur de point	Réglable, jusqu'à 5 mm
Poids	Environ 25 kg
Dimensions (L×P×H)	500 × 200 × 300 mm
Alimentation électrique	220-240 V, 50/60 Hz
Puissance moteur	550 W
Système de lubrification	Automatique
Dispositifs de sécurité	Protège-aiguille, arrêt d'urgence
Entretien régulier	Nettoyage et huilage périodiques
Pièces détachées	Disponibles sur commande avec référence
Réparabilité	Manuels et listes de pièces fournis
Accessoires inclus	Aiguilles, canettes, huile
Fonctions spéciales	Compatibilité avec dispositifs bordureur, coupe-fil, etc.
Matériaux compatibles	Tissus légers à épais, cuir

FOIRE AUX QUESTIONS - 120-28 DURKOPP

Comment enfiler le fil supérieur sur une DURKOPP 120-28 ?

Suivez le chemin d'enfilage indiqué sur la machine : du porte-bobine guide-fil, puis le disque de tension, le crochet de relevée, et enfin l'aiguille. Consultez la notice pour un schéma détaillé.

Quelle est la tension de fil recommandée ?

La tension standard est de 3 à 4 sur le cadran. Ajustez selon le tissu : un point régulier sans boucle indique une tension correcte. Tester sur une chute.

Comment changer l'aiguille ?

Dévissez la vis de la barre à aiguille, retirez l'ancienne aiguille, insérez la nouvelle avec le plat orienté vers l'arrière, puis revissez fermement. Utilisez une aiguille adaptée (type DB x 1).

Pourquoi la machine saute-t-elle des points ?

Causes possibles : aiguille émoussée ou tordue, mauvais enfilage, tension incorrecte, ou crochet désynchronisé. Vérifiez l'aiguille, l'enfilage, et la tension. Consultez la notice pour le réglage du crochet.

Comment régler la longueur de point ?

Tournez la molette de réglage de la longueur de point située sur le côté de la machine. Les valeurs sont indiquées en mm. Une rotation vers + augmente la longueur, vers - la diminue.

Quelle huile utiliser pour la lubrification ?

Utilisez une huile spéciale pour machines à coudre de qualité, sans acide ni résine. Appliquez quelques gouttes aux points de graissage indiqués dans la notice (barre à aiguille, crochet).

Comment nettoyer la machine ?

Déconnectez la machine. Retirez les résidus de fil avec une brosse douce. Aspirez la poussière du mécanisme à griffes. Nettoyez le boîtier avec un chiffon humide. Évitez les solvants.

Où trouver des pièces détachées ?

Les pièces sont disponibles chez les revendeurs agréés DURKOPP ou directement via le service pièces. Pour commander, indiquez le numéro de pièce et la désignation figurant dans la liste des pièces de la notice.

La machine peut-elle coudre du cuir épais ?

Oui, la DURKOPP 120-28 est conçue pour les matériaux épais. Utilisez une aiguille adaptée (tailles 100 à 140) et réglez la tension et la longueur de point en conséquence. Un pied presseur spécial cuir peut être nécessaire.

Comment contacter le service après-vente ?

Référez-vous au site web de DURKOPP ou au distributeur local. Pour des questions techniques, utilisez le formulaire de contact en ligne en précisant le modèle 120-28 et le numéro d'usine.

MODE D'EMPLOI 120-28 DURKOPP

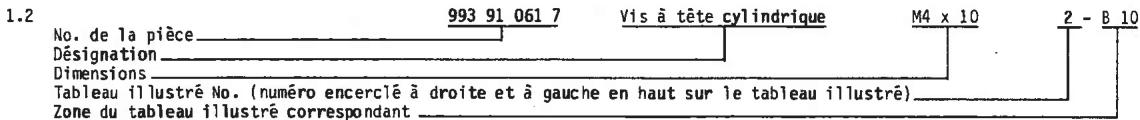

1.1 Dans la table des matières, les nombres de pièces sont classés dans l'ordre croissant:

1.4 En cas de commandes, indiquer sur le bon de commande le numéro de la pièce et la désignation correspondante. 1.5 Les pièces détachées faisant partie d'une unité sont encadrées d'une ligne en traits et points. L'unité peut aussi être commandée, sous le nombre entièrement encadré (dans une case), comme unité complète. Cette unité ne comprend pas les pièces dont le nombre est marqué à l'extérieur de la ligne en traits et points. 2. Abréviations et symboles utilisés

NA = distance entre coutures SA = distance de coupe HO = élévation supérieure HU = élévation inférieure OU = élévation supérieure et inférieure

R = à droite L = à gauche N = non livrable comme pièce individuelle MG = nécessite un échantillon : lorsque vous commandez une pièce de rechange, vous devez ou spécifier le numéro de la forme V = ancien état de construction

a. w. = sur demande * = vous trouvez dans la liste des pièces le nombre de la pi tuellement les explications

2.2 Dans le cas d'appareil bordeur, indiquer la largeur de ruban, dans le cas de garniture à deux aiguilles, la distance de coutures, dans le cas de garniture de coupure, la distance de coupe. 2.3 Pour le cas où vous ne trouveriez pas une pièce dans la liste des pièces de rechange, ce qui pourrait arriver à la suite de modifications techniques, nous prions de nous fournir, avec la description des pièces et du fonctionnement, des croquis des pièces éventuels, la sous-classe exacte et le nombre d'usine, tel qu'il est marqué sur la plaquette de type.

1. Pièces de la partie électrique 3.1 Pour les câbles électriques et les tuyaux pneumatiques, il est indispensable de nous communiquer le nombre de mètres désiré. 3.2 Veuillez nous préciser, dans les commandes de pièces pour la partie électrique, les indications supplémentaires marquées entre parenthèses après les nombres de pièces. 3.3 Les pièces de la partie électrique sont reprises par un numéro de position, afin qu'il soit possible de les trouver rapidement sur le plan de position. Les pièces sont indiquées comme mentionné au point 1.5. 3.4 Les pièces de la partie électrique non numérotées peuvent être commandées selon la désignation, par exemple "Transistor T6" ou "Résistance 1 KΩ 0,5 W" et le numéro du schéma développé correspondant.
2. Il y a d'autres listes de pièces de rechange pour les "garnitures de couture", l'équipement électrique et pneumatiques, les bâtis, etc. sont spécifiques sous la désignation "Equipment supplémentaire pour les machines à coudre".
3. Toute réimpression, même partielle, est interdite sans notre autorisation. Nous nous réservons le droit de procéder à des changements.

• = sur demande

Dispositif pour coudre des cordes
