120-27 - Machine à coudre DURKOPP - Notice d'utilisation et mode d'emploi gratuit

Marque	DURKOPP
Modèle	120-27
Type de produit	Machine à coudre industrielle
Dimensions (L x l x h)	1200 x 600 x 900 mm
Poids	Environ 50 kg
Alimentation électrique	220-240 V, 50/60 Hz
Puissance nominale	550 W
Vitesse de couture maximale	4000 points/min
Type de point	Point noué (double fil)
Nombre d'aiguilles	1
Équipement inclus	Table, moteur, pied presseur, plaque à aiguille
Fonctions principales	Couture droite, arrêt précis, marche arrière
Entretien et nettoyage	Dépoussiérage régulier, huilage des pièces mobiles
Sécurité	Protège-doigts, arrêt d'urgence, mise à la terre
Pièces détachées et réparabilité	Disponibles, numéros de pièces indiqués dans la notice
Informations générales	Machine professionnelle pour usage intensif

FOIRE AUX QUESTIONS - 120-27 DURKOPP

Comment enfiler le fil supérieur sur la DURKOPP 120-27 ?

Suivez le chemin indiqué sur le dessus de la machine : déroulez le fil de la bobine, passez-le dans le guide-fil, puis dans le tendeur, enfin dans le chausse-aiguille.

Quel type d'aiguille utiliser ?

Utilisez des aiguilles industrielles de type DBx1 ou 135x17, taille 90 à 110 selon l'épaisseur du tissu.

Comment régler la tension du fil ?

Tournez le molette de tension située sur le bras. Pour un point équilibré, la tension supérieure et inférieure doivent être harmonisées. Testez sur un coupon.

La machine ne démarre pas, que faire ?

Vérifiez d'abord l'alimentation électrique et le fusible. Assurez-vous que la pédale est branchée et que le capteur de sécurité n'est pas activé.

Comment nettoyer et lubrifier la machine ?

Débranchez la machine. Enlevez la plaque à aiguille et brossez les peluches. Appliquez quelques gouttes d'huile spéciale machine à coudre sur les points de lubrification indiqués.

Où trouver les pièces de rechange ?

Référez-vous à la liste des pièces détachées fournie dans la notice. Commandez auprès de votre revendeur Adler en indiquant le numéro de pièce.

Comment régler la longueur du point ?

Utilisez le bouton de réglage de longueur de point situé sur le bras. Tournez pour augmenter ou diminuer la longueur (de 1 à 5 mm).

La canette s'emmêle, que faire ?

Vérifiez que la canette est correctement insérée et que le fil est tendu. Nettoyez le boîtier de canette et retirez les fils coincés.

Comment coudre des tissus épais ?

Utilisez une aiguille plus grosse (taille 110 ou 120) et réduisez la tension. Activez le pied presseur relevable pour passer les surépaisseurs.

Comment changer la courroie ?

Débranchez la machine. Retirez le capot latéral, desserrez les vis du moteur, remplacez la courroie et retendez-la avant de refermer.

MODE D'EMPLOI 120-27 DURKOPP

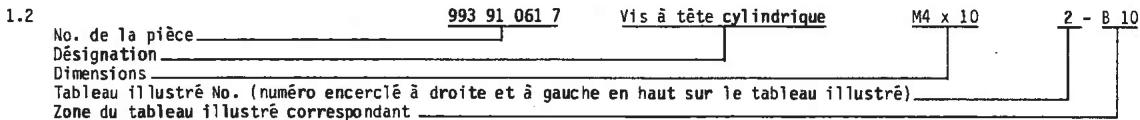

1.1 Dans la table des matières, les nombres de pièces sont classés dans l'ordre croissant:

1.4 En cas de commandes, indiquer sur le bon de commande le numéro de la pièce et la désignation correspondante. 1.5 Les pièces détachées faisant partie d'une unité sont encadrées d'une ligne en traits et points. L'unité peut aussi être commandée, sous le nombre entièrement encadré (dans une case), comme unité complète. Cette unité ne comprend pas les pièces dont le nombre est marqué à l'extérieur de la ligne en traits et points. 2. Abréviations et symboles utilisés

NA = distance entre coutures SA = distance de coupe HO = élévation supérieure HU = élévation inférieure OU = élévation supérieure et inférieure

R = à droite L = à gauche N = non livrable comme pièce individuelle MG = nécessite un échantillon : lorsque vous commandez une pièce de rechange, joignez ou spécifiez le nombre de la forme

V = état ancien de construction

a. W. = sur demande

2.2 Dans le cas d'appareil bordé, indiquer la largeur de ruban. Dans le cas de garniture à deux aiguilles, la distance de coutures. Dans le cas de garniture de coupe, la distance de coupe. 2.3 Pour le cas où vous ne trouveriez pas une pièce dans la liste des pièces de rechange, ce qui pourrait arriver à la suite de modifications techniques, nous prions de nous fournir, avec la description des pièces et du fonctionnement, des croquis des pièces éventuels, la sous-classe exacte et le nombre d'usine, tel qu'il est marqué sur la plaquette de type. 3. Pièces de la partie électrique 3.1 Pour les câbles électriques et les tuyaux pneumatiques, il est indispensable de nous communiquer le nombre de mètres désiré. 3.2 Veuillez nous préciser, dans les commandes de pièces pour la partie électrique, les indications supplémentaires marquées entre parenthèses après les nombres de pièces. 3.3 Les pièces de la partie électrique sont reprises par un numéro de position, afin qu'il soit possible de les trouver rapidement sur le plan de position. Les pièces sont indiquées comme mentionné au point 1.5. 3.4 Les pièces de la partie électrique non numérotées peuvent être commandées selon la désignation, par exemple "Transistor T6" ou "Résistance 1 KΩ 0,5 W" et le numéro du schéma développé correspondant. 4. Il y a d'autres listes de pièces de rechange pour les "garnitures de couture", l'équipement électrique et pneumatiques, les bâtis, etc. sont spécifiées sous la désignation "Equipement supplémentaire pour les machines à coudre". 5. Toute réimpression, même partielle, est interdite sans notre autorisation. Nous nous réservons le droit de procéder à des changements.

• = sur demande
