R1000-1 D - Amplificateur de puissance AUDIO DESIGN - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Amplificateur audio mono
Nombre de canaux	1 (mono)
Puissance de sortie	Non précisé
Impédance des enceintes	Non précisé
Réponse en fréquence	Non précisé
Rapport signal/bruit	Non précisé
Alimentation	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Protection	Non précisé
Entrées	Non précisé
Sorties	Non précisé
Fonctions spéciales	Non précisé
Installation	Facile, avec guide inclus
Modèles disponibles	R250-1, R500-1, R1000-1d

FOIRE AUX QUESTIONS - R1000-1 D AUDIO DESIGN

Comment puis-je connecter l'AUDIO DESIGN R1000-1 D à mon système audio ?

Pour connecter l'AUDIO DESIGN R1000-1 D, utilisez les câbles RCA fournis. Branchez une extrémité aux sorties audio de votre appareil source et l'autre extrémité aux entrées de l'amplificateur.

Quel est le format de fichiers audio pris en charge par l'AUDIO DESIGN R1000-1 D ?

L'AUDIO DESIGN R1000-1 D prend en charge les formats audio standards tels que MP3, WAV et FLAC.

Mon AUDIO DESIGN R1000-1 D ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation et que le câble d'alimentation n'est pas endommagé. Si le problème persiste, essayez de réinitialiser l'appareil en le débranchant pendant quelques minutes.

Comment régler le volume sur l'AUDIO DESIGN R1000-1 D ?

Le volume peut être ajusté à l'aide du bouton situé sur le panneau avant de l'appareil. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.

Y a-t-il une garantie pour l'AUDIO DESIGN R1000-1 D ?

Oui, l'AUDIO DESIGN R1000-1 D est généralement livré avec une garantie limitée de 2 ans couvrant les défauts de fabrication. Veuillez vérifier les détails spécifiques sur le site du fabricant.

Comment nettoyer mon AUDIO DESIGN R1000-1 D ?

Pour nettoyer l'appareil, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface.

L'AUDIO DESIGN R1000-1 D produit un son de mauvaise qualité. Que faire ?

Vérifiez toutes les connexions pour vous assurer qu'elles sont bien serrées. Assurez-vous également que vos fichiers audio sont de bonne qualité. Si le problème persiste, essayez de tester l'appareil avec d'autres sources audio.

L'AUDIO DESIGN R1000-1 D est-il compatible avec Bluetooth ?

Non, l'AUDIO DESIGN R1000-1 D ne prend pas en charge la connexion Bluetooth. Il nécessite des connexions filaires pour fonctionner.

Quelle est la puissance de sortie de l'AUDIO DESIGN R1000-1 D ?

L'AUDIO DESIGN R1000-1 D a une puissance de sortie de 50 watts par canal à 8 ohms.

MODE D'EMPLOI R1000-1 D AUDIO DESIGN

Installation et fonctionnement

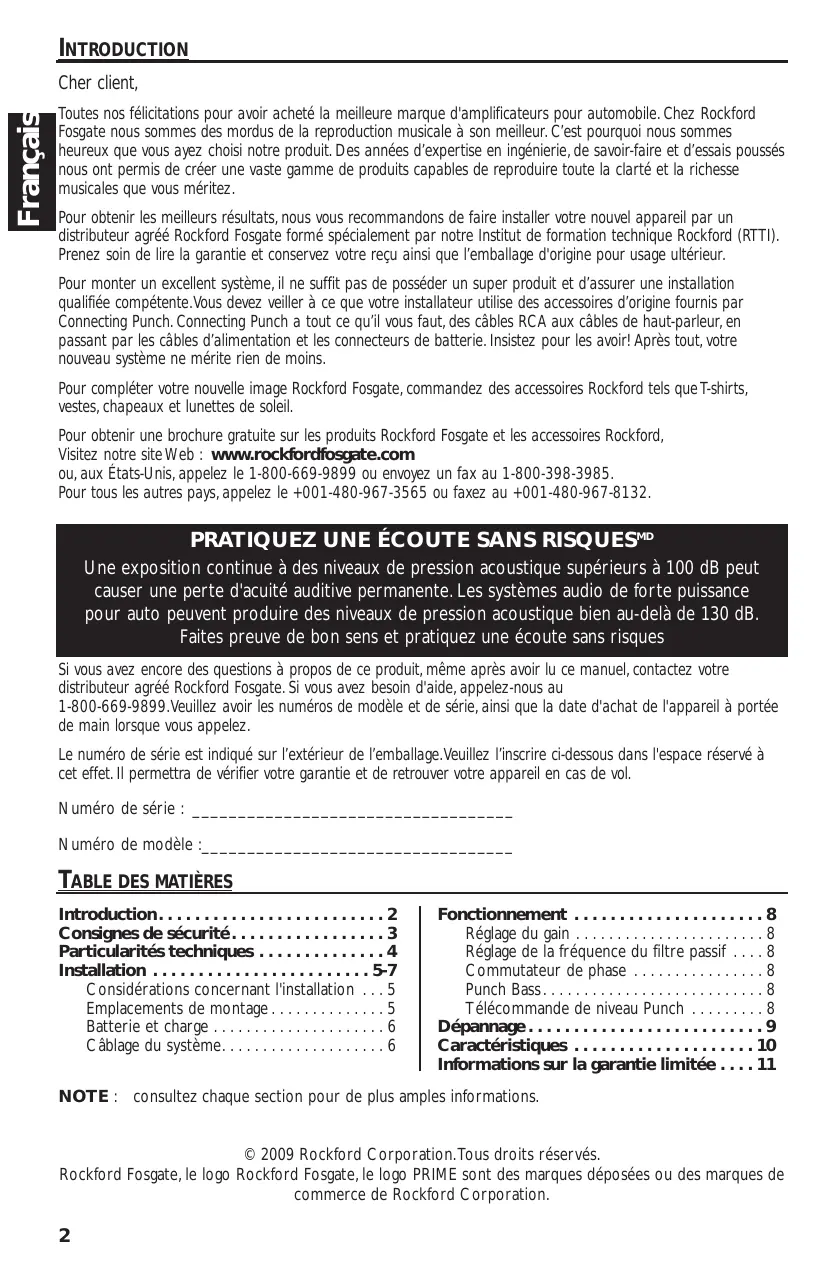

Toutes nos félicitations pour avoir acheté la meilleure marque d'amplificateurs pour automobile. Chez Rockford Fosgate, nous sommes des mordus de la reproduction musicale à son meilleur. C'est pourquoi nous sommes heureux que vous ayez choisi notre produit. Des années d'expertise en ingénierie, de savoir-faire et d'essais poussés nous ont permis de créer une vaste gamme de produits capables de reproduire toute la clarté et la richesse musicales que vous méritez.

Pour obtenir les meilleurs résultats, nous vous recommandons de faire installer votre nouvel appareil par un distributeur/agréé Rockford Fosgate formé spécialement par notre Institut de formation technique Rockford (RTTI). Prenez soin de la garantie et conservez votre reçu ainsi que l'emballage d'origine pour un usage ultérieur.

Pour monter un excellent système, il ne suffit pas de posséder un super produit et d'assurer une installation qualifiée et compétente. Vous devez veiller à ce que votre installateur utilise des accessoires d'origine fournis par Connecting Punch. Connecting Punch a tout ce qu'il vous faut, des câbles RCA aux câbles de haut-parleur, en passant par les câbles d'alimentation et les connecteurs de batterie. Insistez pour les avoir ! Après tout, tout nouveau système ne mérite rien de moins.

Pour compléter votre nouvelle image Rockford Fosgate, commandez des accessoires Rockford tels que T-shirts, vestes, chapeaux et lunettes de soleil.

Pour obtenir une brochure gratuite sur les produits Rockford Fosgate et les accessoires Rockford,

Visitez notre site Web : www.rockfordfosgate.com

ou, aux États-Unis, appelez le 1-800-669-9899 ou envoyez un fax au 1-800-398-3985.

Pour tous les autres pays, appelez le +001-480-967-3565 ou faxez au +001-480-967-8132.

Pratiquez une écoute sans risques

Une exposition continue à des niveaux de pression acoustique supérieurs à 100 dB peut causer une perte d'acuité auditive permanente. Les systèmes audio de forte puissance pour auto peuvent produire des niveaux de pression acoustique bien au-delà de 130 dB. Faites preuve de bon sens et pratiquez une écoute sans risques.

Si vous avez encore des questions à propos de ce produit, même après avoir lu ce manuel, contactez votre distributeur agréé Rockford Fosgate. Si vous avez besoin d'aide, appelez-nous au 1-800-669-9899. Veuillez avoir les numéros de modèle et de série, ainsi que la date d'achat de l'appareil à portée de main lorsque vous appelez.

Le numéro de série est indiqué sur l'extérieur de l'emballage. Veuillez l'inscrire ci-dessous dans l'espace réservé à cet effet. Il permettra de vérifier votre garantie et de retrouver votre appareil en cas de vol.

Numéro de série :

Numéro de module :

TABLE DES MATIÈRES

Introduction	2
Consignes de sécurité	3
Particularités techniques	4
Installation	5-7
Considérations concernant l'installation	5
Emplacements de montage	5
Batterie et charge	6
Câblage du système	6

Fonctionnement 8

Réglage du gain 8

Réglage de la fréquence du filtre passif... 8

Commutateur de phase. 8

Punch Bass. 8

Télécommande de niveau Punch Bass 8

Dépannage 9

Informations sur la garantie limitée 11

NOTE : consultez chaque section pour de plus amples informations.

Avant de commencer

Bienvenue chez Rockford Fosgate ! Ce manuel vise à informer le propriétaire, le vendeur et l'installateur de l'appareil. Si vous désirez apprendre rapidement comment installer ce produit, consultez la section Installation du manuel. Reportez-vous à la Table des matières pour d'autres informations. Nous nous efforçons de faire en sorte que toutes les informations contenues dans ce manuel soient à jour. Mais comme nous améliorons constamment nos produits, nous nous réservons le droit de modifier ces informations sans préavis.

Consignes de sécurité

ADVERTISSEMENT	Le symbole accompagnant le mot « AVENTISSEMENT » signale à l'utilisateur la présence d'instructions importantes. Le non-respect de ces instructions causera des blessures graves ou la mort.
MISE EN GARDE	Le symbole accompagnant l'expression « MISE EN GARDE » signale à l'utilisateur la présence d'instructions importantes. Le non-respect de ces instructions peut cause des blessures ou endommager l'appareil.
MISE EN GARDE :	pour éviter des blessures et ne pas endommager l'appareil, veuillez dire et suivre les instructions du manuel. Nous espérons que ce système vous procurera du prise et non des tracas.
MISE EN GARDE :	si vous给您 sentez incapable d'installer l'appareil您-meme, confiez la tâche à un technicien Rockford Fosgate qualifié.
MISE EN GARDE :	avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'accendie ou de dommages à l'appareil.

Contenu de l'emballage

Amplificateur mono Prime R250-1, R500-1 ou R1000-1d

Manuel d'installation et d'utilisation

Télécommande d'égaliseur Punch, niveau. Kit de matériel de montage.

Le kit de matériel inclus avec chaque amplificateur contient le matériel de montage nécessaire pour fixer l'amplificateur au véhicule.

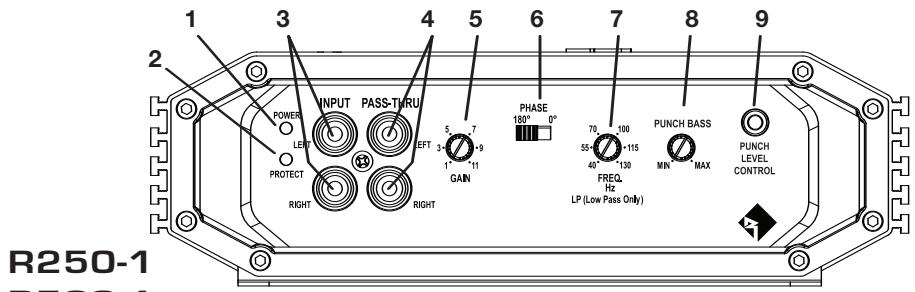

1. DEL d'alimenta bleue s'illumine lorsque l'appareil est allumé.
2. DEL de protec jaune s'illumine si un court-circuit ou une impédance trop basse est détecté au niveau des connexions de haut-parleur. L'ampli s'éteint automatiquement si cela se produit.
3. Extension ampli RCA - L'extension ampli permet de connecter en guirlande un second ampli, évitant ainsi d'acheminer des câbles RCA supplémentaires de l'avant du véhicule vers l'emplacement de l'ampli arrière.
4. Prises d'entrée RCA - Les prises RCA de norme industrielle permettent une connexion facile pour les entrées de signaux. Elles sont plaquées nickel pour résister à la détérioration du signal due à la corrosion.
5. Commande de gain - La commande de gain d'entrée est préréglée de manière à correspondre à la sortie de la plupart des unités source. Elle peut être réglée en fonction d'une variété d'unités source.
6. Commutateur de phase - Permet de sélectionner la phase de sortie de l'amplificateur entre 0° et 180°.
7. Filtre variable - Les amplificateurs sont dotés d'un filtre de Butterworth intégré de 12 dB/octave dont le point de fréquence varie entre 40 Hz et 130 Hz.
8. Punch Bass - Il s'agit d'un niveau de grave réglable, un contrôle centré à 45 Hz avec une pente de 12 dB/octave.
9. Niveau Punch à distance – Lorsqu'il est connecté, le "gain" est lié et vous permet de contrôler à distance le niveau de sortie de l'amplificateur depuis le tableau de bord ou la console centrale.

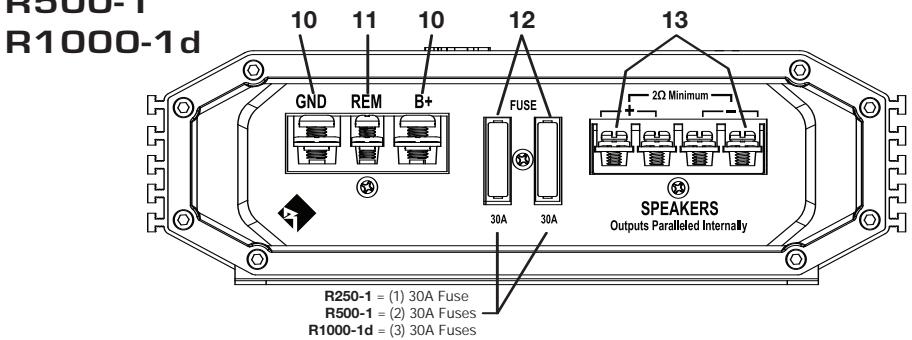

10. Bornes d'alimentation - Ces bornes d'alimentation (B+) et de masse (GND) à vis sont nickelées et acceptent
11. Bornes de télécommande (REM) - Cette borne à vis est nickelée et accepte les connecteurs en anneau ou en fourche. Ce branchement sert à allumer et éteindre l'amplificateur à distance lorsqu'une tension de +12V c.c. y est appliquée.
12. Fusibles - Ces fusibles ATC sont facilement accessibles en cas de panne. Utilisez toujours des fusibles de rechange de même type et de même calibre. Le calibre des fusibles est indiqué dans la partie caractéristiques techniques.
13. Bornes d'enceinte - Ces bornes (+ et -) à vis nickelées de haute qualité acceptent les connecteurs en anneau ou en fourche. Les sorties positives (+) et négatives (-) sont câblées en parallèle dans le circuit interne.

Considérations concernant l'installation

Voici la liste d'outils requis pour l'installation :

Porte-fusible et fusible. (Voir les specifications concernant la capacité des fusibles)

Voltmètre-ohmmètre

Pince à dénuder

Pince à serrir

Coupe-fils

Tournevis à embout cruciforme n° 2

Clé de borne de batterie

Perceuse à main avec mèches assorties

Tube thermorétrécissable de 1/8 po de diamètre

Connecteurs assortis

Longueur ajusté — Fil d'alimentation rouge

Longueur ajusté — Fil d'allumage à distance

Longueur ajusté — Fil de masse noir

REMARQUE : Nous recommandons l'utilisation d'un fil de 4 AWG pour les prises d'alimentation (B+) et de masse (GND).

Cette section traite des points concernant le véhicule dont il faut tenir compte pour l'installation de votre nouvel amplificateur. Vous gagnerez du temps en planifiant à l'avance la disposition du système et du câblage. Assurez-vous, entre autres, que chaque composant du système est facilement accessible pour les réglages.

MISE EN GARDE : si vous vous sentez incapable d'installer l'appareil vous-même, confiez la tâche à un technicien qualifié.

MISE EN GARDE : avant d'entamer l'installation, déconnectez la borne négative (-) de la batterie pour éviter tout risque de blessures, d'incendie ou de dommages à l'appareil.

Avant de commencer l'installation, suivez ces règles toutes simples :

1. Prenez soin de bien lire et comprendre les instructions avant d'installer l'appareil.
2. Par mesure de sécurité, veuillez débrancher le fil négatif de la batterie avant de commencer l'installation.
3. Pour faciliter le montage, nous vous suggérons de dérouler tous les fils avant d'installer l'appareil.
4. Acheminez tous les câbles RCA de façon groupée, à l'écart des fils à courant élevé.
5. Utilisez des connecteurs de haute qualité pour assurer une installation fiable et minimiser la perte de signal ou de puissance.
6. Réfléchissez avant de percer quoi que ce soit ! Faites attention de ne pas couper ou percer le réservoir d'essence, les conduites de carburant, de frein, hydrauliques ou de dépression, ou le câblage électrique lorsque vous travaillez sur un véhicule.
7. Ne faites jamais passer les fils sous le véhicule. Il vaut mieux les installer à l'intérieur du véhicule pour assurer une meilleure protection.
8. Évitez de faire passer les fils par-dessus ou à travers des bords tranchants. Tout fil acheminé à travers du métal, un pare-feu en particulier, doit être protégé avec des bagues en caoutchouc ou en plastique.
9. Protégez TOUJOURS la batterie et le circuit électrique des dommages potentiels à l'aide de fusibles. Installez un porte-fusible et un fusible appropriés sur le câble d'alimentation de +12V à moins de 45,7 cm (18 po) de la borne de batterie.
10. Préparez la masse du châssis en gratant toute trace de peinture de la surface métallique afin d'assurer une bonne mise à la masse. Les connexions de masse doivent être aussi courtes que possible et toujours connectées à du métal soudé à la carrosserie ou au châssis du véhicule.

Compartment moteur

Ne montez jamais cet appareil dans le compartiment moteur. Cela entraînerait l'annulation de la garantie.

Montage dans le coffre

Un montage vertical ou inversé de l'ampli

Le montage de l'ampli sur le plancher du coffre optimal.

Montage dans l'habitat

Le montage de l'ampli dans l'habitacle passager est acceptable à condition qu'il reçoive suffisamment d'air pour se refroidir. Si vous comptez installer l'ampli sous le siège du véhicule, prévoyez un écartement d'au moins 2,54 cm (1 po) autour du dissipateur thermique de l'ampli.

Un écartement inférieur à cela n'assure pas un refroidissement satisfaisant, nuit à la performance de l'ampli et est, par conséquent, fortement déconseillé.

Batterie et charge

Les amplificateurs exercent une charge accrue sur la batterie et le système de charge du véhicule. Nous vous conseillons de vérifier l'état de l'alternateur et de la batterie pour vous assurer que le système électrique puisse supporter la charge accrue de votre système stéréo. Les systèmes électriques ordinaires en bon état sont normalement capables de fournir sans problème la charge supplémentaire requise par les amplis Power. Toutefois, la durée de vie de la batterie et de l'alternateur peut s'en trouver affectée légèrement. Pour maximiser la performance de votre ampli, nous vous suggérons d'utiliser une batterie à usage intensif et un condensateur de stockage d'énergie.

Mise en garde :

Si vous ne vous sentez pas à l'aise pour effectuer vous-même le câblage de votre nouvel appareil, veuillez confier l'installation à votre distributeur agréé Rockford Fosgate.

Mise en garde :

Avant d'entamer l'installation, déconnectez la borne négative (-) de la batterie pour éviter tout risque de blessures, d'incendie ou de dommages à l'appareil.

Mise en garde :

Évitez de faire passer les fils d'alimentation près des câbles d'entrée de signaux faibles, de l'antenne, des équipements ou faisceaux sensibles. Les fils d'alimentation transportent un courant élevé et peuvent produire du bruit dans le système audio.

1. Planifiez l'acheminement des fils. Gardez les câbles RCA ensemble mais en les isolant des câbles d'alimentation de l'ampli et des autres accessoires automobiles de forte puissance, particulièrement les moteurs électriques, pour éviter que le signal audio ne subisse d'interférences de bruit provenant de champs de rayonnement électriques. Si vous faites passer les fils par un pare-feu ou autre barrière métallique, protégez-les à l'aide de bagues en caoutchouc ou en plastique pour éviter les courts-circuits. Conservez toute la longueur des fils pour l'instant. Vous l'ajusterez plus tard. REMARQUE : Nous recommandons l'utilisation d'un fil de 4 AWG pour les prises d'alimentation (B+) et de masse (GND).

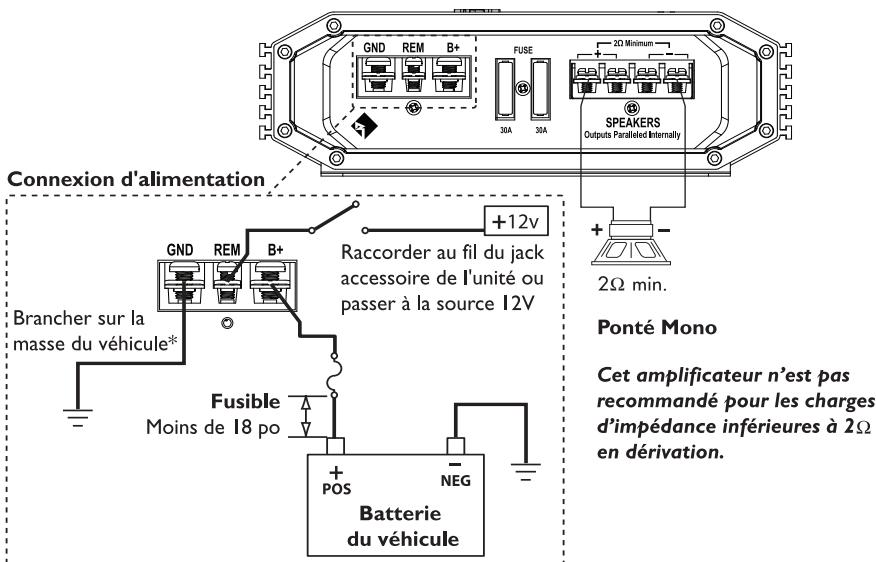

2. Préparez le fil d'alimentation ROUGE à connecter à l'amplificateur en dénudant son extrémité sur 1 cm (3/8 po). Sertissez le fil dénudé dans un connecteur en fourche ou en anneau et branchez-le sur la borne B+. Serrez la vis pour fixer le fil. REMARQUE : Le câble B+ DOIT comporter un fusible à 18 po (45,7 cm) ou moins de la batterie du véhicule. Installez le porte-fusible sous le capot et assurez-vous que les connexions sont étanches.
3. Coupez le fil ROUGE (câble d'alimentation) à moins de 18 po (45,7 cm) de la batterie et épissez un porte-fusible en ligne. Voir les Spécifications en ce qui concerne la capacité du fusible à utiliser. N'INSTALLEZ PAS le fusible pour l'instant.
4. Dé d'alimentation sur 13 mm environ (1/2 po), sertissez-la dans un connecteur en anneau de taille adaptée, puis fixez celui-ci à la borne positive de la batterie.
5. Préparez le fil de masse NOIR à connecter à l'amplificateur en dénud z-le sur la borne de masse (GND). Serrez la vis pour fixer le fil. Préparez la masse du châssis en grattant toute trace de peinture de la surface métallique et en nettoyant soigneusement pour éliminer tout dépôt de saleté et de graisse. et fixez un connecteur en anneau. Fixez le câble au châssis à l'aide d'une vis non anodisée et d'une rondelle en étoile. REMARQUE : Gardez le fil NOIR (masse) aussi court que possible. Toujours inférieur à 30 po (76,2 cm).
6. Préparez le fil de télécommande (REM) à connecter à l'amplificateur en dénu au et branchez-le sur la borne de télécommande (REM). Serrez la vis pour fixer le fil. Connectez l'autre extrémité du fil REM à une source positive commutée de 12 volts.

volts. La tension commutée provient généralement du câble d'allumage de l'ampli de la source audio. Si la source audio ne dispose pas d'une telle sortie, nous recommandons de raccorder un interrupteur mécanique en ligne avec une source de 12 volts pour activer l'ampli.

1. Montez solidement l'ampli sur le véhicule ou le rack d'ampli. Prenez soin de ne pas le fixer sur des panneaux en carton ou en plastique. Les vis pourraient en effet se décoller des panneaux sous l'effet des vibrations de la route ou des arrêts soudains du véhicule.

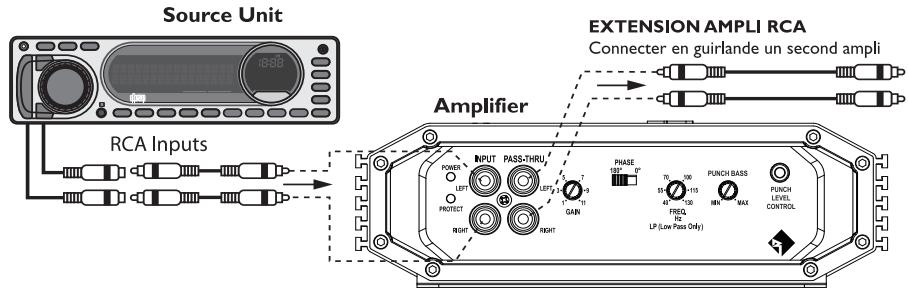

2. Connectez le signal à l'ampli en branchant les câbles RCA dans les prises d'entrée de l'ampli.

Mise en garde :

Assurez-vous toujours que l'alimentation est éteinte ou débranchée au niveau de l'amplificateur avant de connecter les câbles RCA. Le non-respect de cette consigne peut entraîner des dommages pour l'amplificateur ou les éléments raccordés à celui-ci.

1. Connectez les enceintes. Dénudez les extrémités de fil d'enceinte sur 1 cm (3/8 po), sertissez-les dans des connecteurs en fourche ou en anneau, puis branchez-les aux bornes d'enceinte. Serrez la vis pour fixer le fil.
2. Effectuez une vérification finale du câblage pour vous assurer que toutes les connexions sont bien établies. Vérifiez toutes les connexions d'alimentation et de mise à la terre à la recherche de fils effilochés et de connexions desserrées pouvant causer des problèmes. Installez le fusible en ligne près de la connexion de la batterie.

REMARQUE : Cet amplificateur n'est pas recommandé pour les charges d'impédance inférieures à 2 Ohms en dérivation.

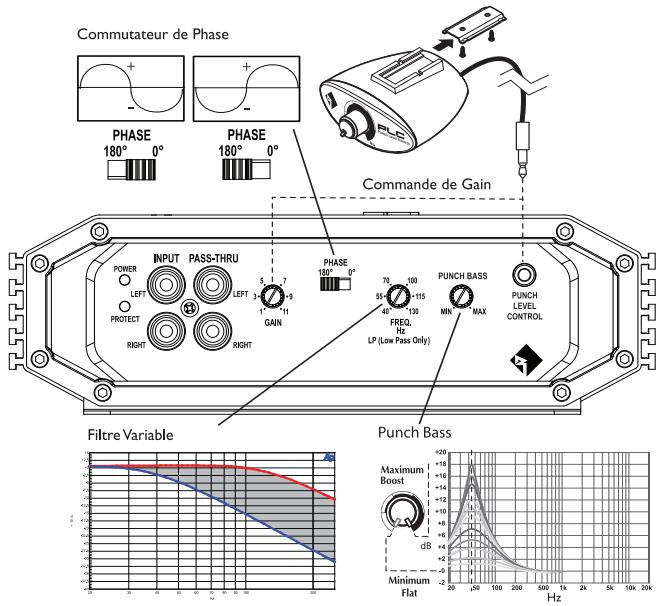

Réglage du gain

Tournez le bouton de réglage du filtre à fond vers la gauche. Avec le système en marche, tournez lentement le bouton de réglage vers la droite jusqu'à la fréquence de coupure souhaitée. Une fréquence d'environ 80 Hz constitue un bon point de départ.

Réglage de la fréquence du filtre passif

La fréquence de coupure est réglable entre 40 et 130 Hz. Le contrôle fonctionne en mode passe-bas seulement.

Tournez le bouton de réglage du filtre à fond vers la gauche. Avec le système en marche, tournez lentement le bouton de réglage vers la droite jusqu'à la fréquence de coupure souhaitée. Une fréquence d'environ 80 Hz constitue un bon point de départ.

Commutateur de phase

Permet de sélectionner la phase de sortie de l'amplificateur entre 0° et 180°.

Punch bass

Il s'agit d'un niveau réglable Bass contrôle centré à 45 Hz @ 12 dB/octave.

Télécommande de niveau punch

Lorsqu'il est connecté, le "gain" est lié et vous permet de contrôler à distance le niveau de sortie de l'amplificateur depuis le tableau de bord ou la console centrale.

Montage et installation

1. Trouvez un emplacement offrant un accès facile au dispositif de télécommande, sous le tableau de bord ou près de la console centrale.
2. Fixez le rail de montage avec les vis fournies.
3. Acheminez le câble depuis la télécommande et branchez-le à l'amplificateur.
4. Faites coulisser la glissière de la télécommande sur le rail de montage jusqu'à ce qu'elle se fixe avec un déclic.

REMARQUE : si vous éprouvez des difficultés après l'installation, appliquez les procédures de dépannage ci-dessous.

Vérifiez que le voyant POWER est allumé. Si c'est le cas, passez à l'étape 3, sinon poursuivez.

1. Vérifiez le fusible en ligne du câble positif de batterie
2. Vérifiez les fusibles de l'ampli
3. Vérifiez que la connexion de mise à la masse est branchée sur une surface métallique propre du châssis du véhicule. Procédez à
4. Vérifiez la présence d'un courant de 9 à 16 volts au niveau de la borne positive de la batterie et du câble d'allumage à distance. Vérifiez la qualité des connexions des deux câbles au niveau de l'ampli, de la stéréo, de la batterie et du porte-fusible. Procé

Procedure 3 : Vérifier la sortie audio de l'ampli.

1. Vérifiez que les connexions d'entrée RCA sont bonnes au niveau de la stéréo et de l'ampli. Vérifiez s'il y a des problèmes de torsion ou d'épissure tout le long des câbles. Testez la présence de courant au niveau des entrées RCA lorsque la stéréo est allumée. Procédez à une réparation ou un remplacement si nécessaire.
2. Débranchez l'entrée RCA de l'ampli. Branchez l'entrée RCA de la stéréo de test directement à l'entrée de l'ampli.

Procédure 4 : vérifier l'ampli si un crépitement se produit lorsque vous l'allumez.

1. Débranchez le signal d'entrée reçu par l'ampli, puis allumez et éteignez l'ampli.
2. Si le bruit disparaît, connectez le fil REMOTE de l'amplificateur à la source audio avec un module d'allumage temporisé.

1. Utilisez une source de 12 Volts différente pour le fil REMOTE de l'ampli (par exemple, directement depuis la batterie).
2. Si le bruit disparaît, utilisez un relais pour isoler l'ampli du signal de bruit de démarrage.

Procédure 5 : Vérifier l'ampli si un bruit de moteur excessif se produit.

1. Acheminez tous les fils de signal (RCA, câbles de haut-parleur) à l'écart des fils d'alimentation ou de masse.

1. Contournez tous les composants électriques situés entre la stéréo et l'ampli. Connectez la stéréo directement à l'entrée de l'ampli. Si le bruit disparaît, l'unité contournée est la cause du bruit.

1. Retirez les fils de masse de tous les composants électriques. Branchez de nouveau les fils à la masse, mais à des emplacements différents. Vérifiez que les contacts sont propres, que le métal est brillant sans trace de peinture, ni rouille, etc.

1. Ajoutez un deuxième fil de masse allant de la borne négative de la batterie au métal du châssis ou au bloc-moteur du véhicule.

1. Faites effectuer par un mécanicien un essai de charge au niveau de l'alternateur et de la batterie. Vérifiez que le circuit électrique du véhicule fonctionne correctement, notamment le distributeur, les bougies et leurs câbles, le régulateur de tension, etc.

MODELE - PRIME Puisance nominale en continu (RMS) - Mesurée à 14,4 V (batterie)
Charge de 4 mono		150 Watts x 1	320 Watts x 1	500 Watts x 1
Charge de 2 mono		500 Watts x 1	500 Watts x 1	1000 Watts x 1
Dimensions :	Hauteur	6,10 cm	6,10 cm	6,10 cm
	Largeur	19,49 cm	19,49 cm	19,49 cm
	Longueur	29,30 cm	42.30 cm	29,30 cm
Capacité du fusible (Ampères)		(1) 30A ATC	(2) 30A ATC	(3) 30A ATC
Capacité du fusible de la batterie (Ampères) externe (non fourni)		40A	60A	90A
Rapport signal/bruit (pondéré A) À 1 watt dans 4 Ohms (CEA-2006)		80 dB
Rapport signal/bruit (pondéré A) Pour une puissance nominale dans 4 Ohms		100 dB
Pente d'atténuation du filtre		12 dB/octave Butterwort
Fréquence de coupure		Passe-bas régiable de 40 à 130 Hz
Réponse en fréquence		de 20 Hz à 130Hz ±1 dB
Plage de réglage de tension de signal		Variable de 150 mV à 8V (entree RCA)
Protection		La protection contre les courts-circuits arrêté
		l'amplificateur en cas d'impédance très faible ou de fils d'enceintes court-circuités
Punch Bass		Réglable de 0 dB à +12 dB à 45 Hz
Impédance d'entrée		20 K-ohms
Tension de fonctionnement		de 9 à 16 Vcc
Symétrie des entrées		Non
Facteur d'amortissement		>200
THD+N (Distorsion harmonique totale + bruit)		< 1,0% @ 4 ohm

* Ces spécifications sont conformes à la norme CEA-2006 portant sur la puissance des amplificateurs.

Rockford Corporation offre une garantie limitée sur les produits Rockford Fosgate selon les termes suivants :

Durée de la garantie

Sources audio, haut-parleurs, processeurs de signaux et amplificateurs PRIME et PUNCH — 1 an

Amplificateurs POWER — 2 ans

Tout produit remis à neuf en usine — 90 jours (reçu obligatoire)

Couverture

Cette garantie s'applique uniquement aux produits Rockford Fosgate vendus à des consommateurs par des distributeurs agréés Rockford Fosgate, aux États-Unis d'Amérique et leurs territoires. Les produits achetés par des consommateurs auprès d'un distributeur agréé Rockford Fosgate, dans un autre pays, sont couverts par le distributeur de ce pays et non par Rockford Corporation.

Qu'est-ce qui est couvert ?

Cette garantie s'applique uniquement à l'acheteur initial du produit Rockford acheté aux États-Unis auprès d'un distributeur agréé Rockford Fosgate. Afin de bénéficier du service de garantie, l'acheteur doit fournir à Rockford une copie du reçu indiquant le nom du client, le nom du distributeur, le produit acheté et la date d'achat.

Les produits jugés défectueux durant la période de garantie seront réparés ou remplacés (par un produit jugé équivalent) au choix de Rockford.

Non-couverture

1. Dommages pour cause d'accident, d'abus, de mauvaise utilisation, d'eau, de vol ou de transport.
2. Coûts et frais relatifs au retrait ou à la réinstallation du produit.
3. Service effectué par quelqu'un d'autre que Rockford ou un centre de service autorisé Rockford Fosgate.
4. Tout produit dont le numéro de série a été oblitéré, altéré ou enlevé.
5. Dommages subséquemment infligés à d'autres composants
6. Tout produit acheté en dehors des États-Unis
7. Tout produit qui n'a pas été acheté auprès d'un distributeur agréé Rockford Fosgate

Toute garantie implicite, y compris toute garantie d'adéquation à un usage particulier et de commercialisabilité, est limitée dans le temps à la période de la garantie expresse énoncée ci-dessus. Certaines juridictions ne permettent pas de limitation sur la durée des garanties implicites. En conséquence, l'exclusion ci-dessus peut ne pas vous être applicable. Aucune personne n'est autorisée à assumer une quelconque autre responsabilité au nom de Rockford Fosgate relative à la vente de ce produit.

Pour l'obtention de service

Contactez le distributeur agréé Rockford Fosgate qui vous a vendu ce produit.

Si vous avez besoin d'aide, appelez le service à la clientèle Rockford au 1-800-669-9899. Vous devez obtenir un numéro d'autorisation de retour de marchandise (RA#) avant de renvoyer le produit à Rockford Fosgate. La responsabilité de l'envoi du produit à Rockford vous incombe entièrement.

Garantie de l'Union européenne

Ce produit est conforme aux exigences de garantie actuelles de l'UE. Voir votre distributeur agréé pour plus de détails.

Tension de service
